GEBRUIKSAANWIJZING NDJ-9S Vevor

Technische ondersteuning en e-garantiecertificaat

1. Voor de toepassing is het noodzakelijk om alle veiligheidsprocedures te begrijpen, inclusief de stroomvoorziening van het instrument, water en druk.
2. Zorg ervoor dat alle veilige bedieningsprocedures volledig worden begrepen en nageleefd: inclusief persoonlijke veiligheid, maar ook de veiligheid van instrumenten en monsters.
3. Geen sterke elektromagnetische interferentie, sterke trillingen of corrosieve gassen in de buurt van het instrument.

Correcte verwijdering :

Dit product valt onder de bepalingen van de Europese richtlijn 2012/19/EU. Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de

Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd.

Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid, maar moeten naar een

inzamelpunt worden gebracht voor recycling van elektrische en elektronische apparaten.

MODEL AND PARAMETERS

Model	NDJ-5S	NDJ-9S
Adapter- ingang	Wisselstroom 100-240 V 50/60 Hz
Adaptervoeding	9W
Beoordeling	DC12V 2A
Meetbereik	1~100000	10~6000000mpa ^2 s
Meetnauwkeurighei	+/-1% (Newtoniaanse vloeistof)
Rotortype	1#, 2#, 3#, 4# ( S- spindel 0 is optionee)
Rotatiesnelheid	6/12/30/60 tpm	0,1/0,3/0,6/1,5/3/6/12/30/60

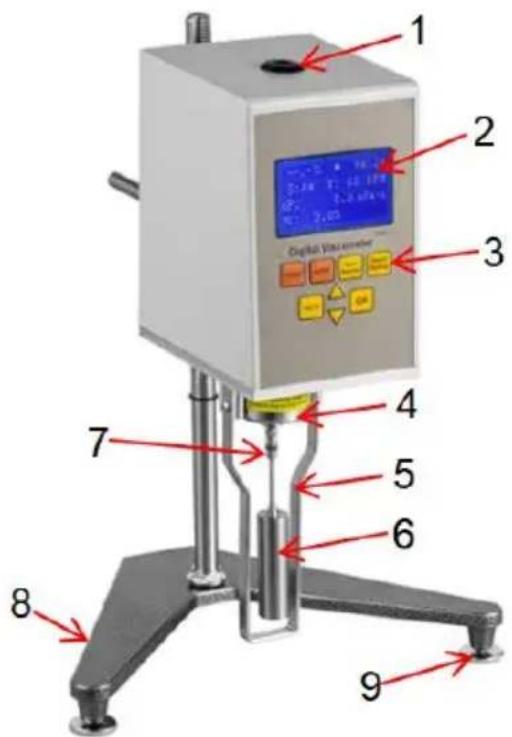

STRUCTURE DIAGRAM

1 2 Digital Volummeter 3 4 5 6 7 8 9

1. Niveauflesje 2. LCD - scherm 3. Bedieningspaneel
   4.Buitenkap 5.Spindelbescherming 6.Spindel
   7.S- spindel C onnector 8.Basis 9.Basis Afstelknop

INSTALLATION

1 ). Haal de basis, hefkolom en handgreep uit de verpakking. Schroef de kolom in de basis (rekzijde naar de gebruiker gericht). Handvat vastzetter op het hefblok.
2). Pas de hefknop aan voor stevigheid. Plaats het T-vormige blok aan d'achterkant van het instrument in het handvat en laat het repareren, waardoor het instrument in evenwicht.
3). Draai de 3 schroeven op de basis zo dat de waterpas zich in het midden van de zwarte cirkel bevindt.
4). Verwijder de beschermkap aan de onderkant van het instrument.
5). Sluit aan.

HOW TO USE

1. Bereid het vloeibare monster voor dat getest moet worden, giet het in een beker of vlakke container met een diameter van minimaal 70 mm. Controleer de temperatuur van het vloeibare monster correct. (Variaties van (De temperatuur heeft rechtstreeks invloed op de viscositeit.)
2. Schroef de beschermingsbeugel (T-vormig) tegen de klok in aan de onderkant van het instrument.
3. Kies de juiste spindel en schroef deze tegen de klok in in de verbindingsstuk.

LET OP : til de richtingsconnector iets omhoog wanneer de spindel is geïnstalleerd om schade aan het draaipunt te voorkomen.
4. Draai de hefknop om de spindel langzaam in de vloeistof te dompeler totdat de markering op de spindel (groef of markeringslijn) is uitgelijnd met het vloeistofniveau.
5. Pas de balans van het instrument opnieuw aan.
6. De testtemperatuur moet stabiel blijven om een nauwkeurige uitlezing 1 garanderen.

Anders kunnen de uitlezingen fluctueren.

OPERATION

1. Datum- en tijdinstelling :

Schakel in, het instrument zal de datum en tijd gedurende 3 seconden weergeven, daarna gaat het instrument automatisch naar de meetstatus. Gedurende deze periode, druk op OK om naar de meetstatus te gaan. A u op AUTO drukt, kunt u de datum en tijd instellen.

Zoals:

2018-01-01

12:00:00

2. Parameterinstelling :

Houd de OK-knop ingedrukt en schakel het apparaat in. Het instrument toont:

→Nul: 0,0%

Zoemer: AAN

Bitsnelheid: 9600

Taal: Engels

Druk op ▲ om ▼ te selecteren, druk vervolgens op AUTO. Druk op

▲en ▼n parameters te wijzigen. Druk op OK om te bevestigen.

Er zijn twee manieren om de ingestelde toestand te verlaten en de toestand van in te gaan meting.

A. Houd de AUTO-knop ongeveer 2 seconden ingedrukt. Hiermee verlaat u de instellingen en worden de gewijzigde parameters niet opgeslagen. B. Houd de OK-knop ongeveer 2 seconden ingedrukt. Hiermee verlaat u de instellingen en blijven de gewijzigde parameters behouden.

1). Nulinstellingsbereik: 0,0%-1,0%, bijvoorbeeld, de instelling is 0,5% bij het meten, als het koppel minder dan 0,5% is en de viscositeitswaarden aangeven.

2). Met en om Nul te kiezen, druk op AUTO, "XX%" knippert, druk vervolgens op en om % te wijzigen, en druk op OK om te bevestigen.

3). Zoemerinstelling

Met en om Buzzer te kiezen. Druk op AUTO, "ON" en "OFF"

knipperen en druk op OK om te bevestigen.

4). Bitsnelheidsinstelling

Met en om de bitsnelheid te kiezen. Druk op AUTO, selecteer 1200, 2400, 4800, 9600 en druk op OK om te bevestigen.

5). Taal

Met en om Chinees of Engels te kiezen.

3. Correctie van viscositeitsafwijking

Uitstel en tegelijkertijd, en zet de stroom aan, toont de viscosimeter:

viscositeitscorrectie

spindel: 1 snelheid: 6

→CP0: X XX%

CPX: XX .X%

Het bereik van het percentage viscositeitscorrectie is ± 12,5%. CP0 is het percentage van de stationairloop. CPX is het percentage viscositeitsafwijking.

Bijvoorbeeld, de viscositeit is 376,2 mpa.s, spindel nr. 1, snelheid 6 RPM, de testwaarde is 360 mpa.s. De fout is (360-376,2)/360 = -4,5%, de CPX moet -4,5% zijn. Als de testwaarde 390 mpa.s is, is de fout (390-376,2)/390 = 3,5% de CPX moet 3,5% zijn.

Hoe CPO en CPX te herzien :

1.) Kies dezelfde spindel en testsnelheid.
2). Druk op om te kiezen tussen CPO of CPX.
3). Druk op AUTO, en om de waarde te wijzigen, en druk op OK om te bevestigen.

Afsluiten correctie

1) Houd AUTO 2 seconden ingedrukt om af te sluiten. De gewijzigde parameters worden niet bewaard.
2). Houd OK 2 seconden ingedrukt, verlaat het programma en behoud de gewijzigde instellingen. parameters.

Nadat u de CPX hebt aangepast, moet u bij stationair draaien de CPO invoeren als het koppelpercentage niet nul is.

4. Paneelbediening :

Schakel de stroom aan de achterkant van het instrument in en het instrumen staat in stand-by. De volgende informatie wordt op het paneel weergegeven.

S1 V6 T.....°C

%...CP 000000

1) Als spindel 1 wordt gebruikt bij 6RPM, kunt u direct op de startknop op h paneel drukken om de test te starten. Wanneer de weergavewaarden stabiel worden, leest u de CP-waarde af. (Om de uitlezing stabiel te maken, als de

viscositeit relatief laag is, draait u de spindel ongeveer 3-5 rotaties; als de viscositeit relatief hoog is, draait u de spindel ongeveer 1-2 rotaties.)

2) Als de gebruiker niet de standaardwaarde S1 en V6 kiest, druk dan op de spindelselectie- en snelheidsselectieknop om de selectiestatus te openen en druk vervolgens op de bevestigingsknop om te bevestigen. Wanneer de set-up is voltooid, druk dan op de startknop om het testen te starten.

OPMERKING: S- spindels S0\~S4 en

V0.1/V0.3/V0.6/V1.5/V3/V6/V12/V30/V60 scrollen herhaaldelijk op de display.

Uitleg:

S: S -standen voor spindelnummer. S1 verwijst naar spindel 1.

(standaardwaarde)

V: S -standen voor rotatiesnelheid. V6 verwijst naar 6RPM. (standaardwaarde)

T:.....°C: Temperatuur

%......: Procentuele waarde van de volledige waarde van het meetbereik.

Cp: mPa·S Viscositeitswaarde

Bijvoorbeeld: als de viscositeit van de te testen vloeistof op 3000 mPa·S

wordt geschat, wordt aanbevolen om de combinatie S2, V6 of S3, V0.3 te

kiezen.

Voor de correlaties tussen de combinatie van spindel en rotatiesnelheid e het bijbehorende viscositeitsbereik, raadpleegt u de onderstaande tabel.

NDJ-5S meetbereiktabel

Rotating speed\Rotor	0#	1#	2#	3#	4#
6 rotations	100	1000	5000	20000	100000
12 rotations	50	500	2500	10000	50000
30 rotations	20	200	1000	4000	20000
60 rotations	10	100		500	2000	10000

1. Wanneer deze viscometer werkt bij kamertemperatuur, moet de tolerantie van de testtemperatuur binnen ±0,1°C blijven. Anders wordt de meetnauwkeurigheid aanzienlijk beïnvloed.

2. Let op de testwaarden en hun percentages van het gehele meetbereik. Wanneer de getallen te hoog of te laag zijn, moet de spindel- of rotatiesnelheid worden gewijzigd om het percentage te behouden. binnen 15%\~85%. Anders wordt de meetnauwkeurigheid beïnvloed.

3. Viscometer moet worden gebruikt onder toegestane spanningen en frequenties. Anders wordt de meetnauwkeurigheid beïnvloed.

4. Wees voorzichtig wanneer de spindel gemonteerd of gedemonteerd is. Til de richtingconnector lichtjes op. Hanteer het niet met grote kracht.

5. Houd de spindel en de richtingconnector schoon na gebruik.

6. Wanneer het instrument naar beneden gaat, moet het met de handen worden vastgehouden om te voorkomen dat het trillingen die schade aan het draaipunt kunnen veroorzaken.

7. Wanneer het instrument wordt verplaatst of getransporteerd, moet de richtingconnector worden afgedekt met een beschermkap.

8. Veel suspensievloeistoffen, emulsies, hoge polymeren en andere vloeistoffen met hoge viscositeit zijn niet-Newtoniaanse vloeistoffen, waarvan de viscositeitswaarden veranderen met veranderingen in de schuifsnelheid en tijd. Het is normaal dat de testresultaten op verschillende spindels, rotatiesnelheid of tijd kunnen verschillen.

9. Om een nauwkeurige meting te verkrijgen, dient u op de volgende punten te letten:

1) Controleer nauwkeurig de temperatuur van de geteste vloeistof.
2) Zorg voor een gelijkmatige omgevingstemperatuur.
3). Houd de spindel en de te testen vloeistof onder constante druk. temperatuur bij op hetzelfde moment om hetzelfde te houden temperatuur voor beide.
4). Gebruik een grotere spindel met een hogere rotatiesnelheid voor lage viscositeit vloeistof. Gebruik een kleinere spindel met een lagere snelheid voor vloeistoffen met een hoge viscositeit.
5). Houd het oppervlak van de spindel schoon.

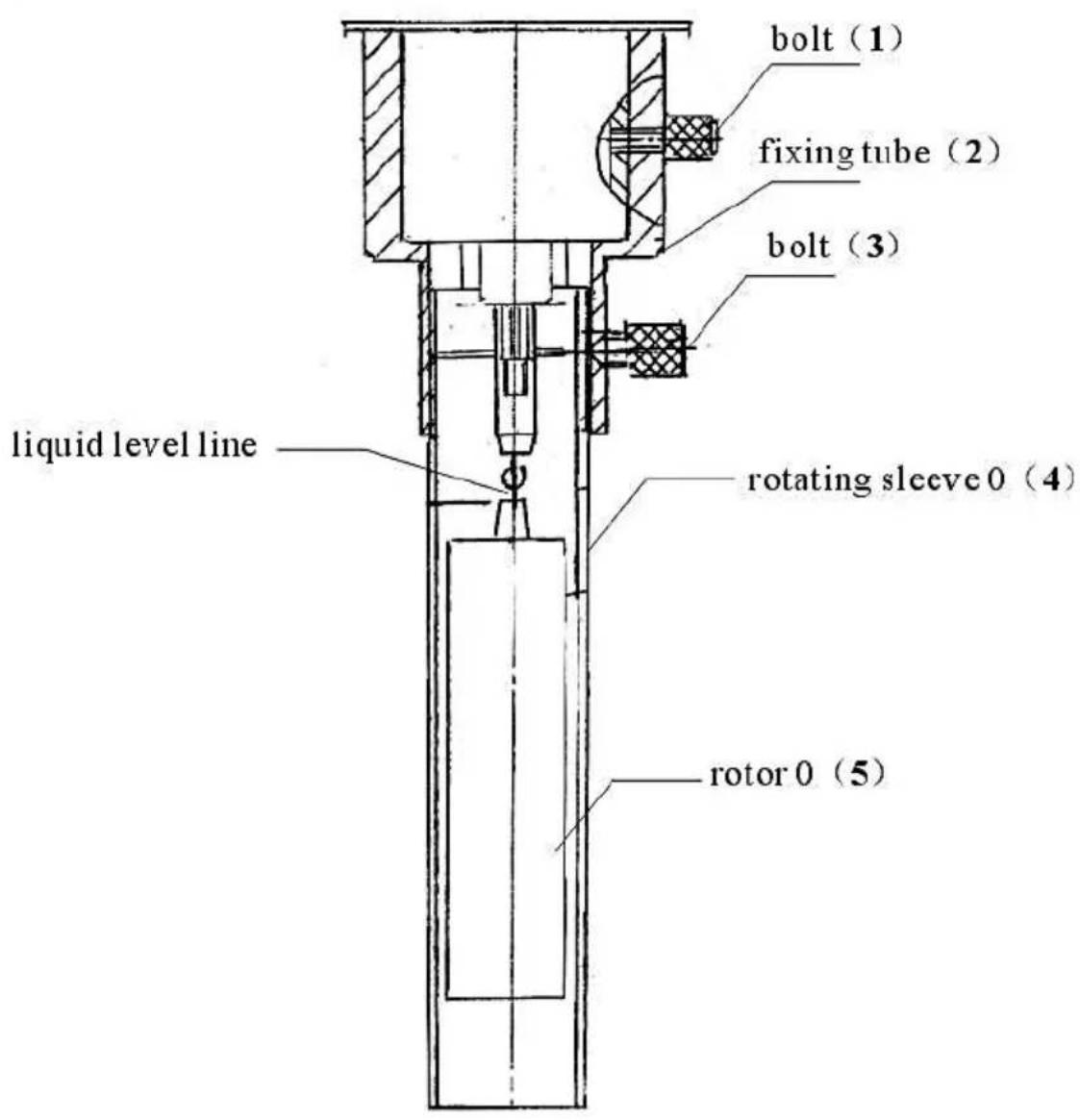

No. 0 SPINDLE

Schroef de spindel 0 (5) erop, plaats de bevestigingsbuis (2), schroef de bout (1) erop en maak hem vast. Draai de roterende huls 0 (4) vast, schroef de bout (3) vast en laat deze repareren.

Nr . 0 spindeltafel

Speed	60	30	12	6	3	1.5	0.6	0.3
Range	10	20	50	100

Bijlage: Installatieprocedure en gebruik van S spindle 0.

1). Er moet rekening worden gehouden met de werking van de

instrumentcomponenten wanneer spindel 0 wordt gebruikt.

2) Giet 25\~30 ml te testen vloeistof in de onderste mouw.
3). Plaats de buitenste testbuis voorzichtig van onder naar boven op de bevestigingshuls en bevestig deze. (Op de testbuis zit een V-vormige groef)
4). Dezelfde methode als hierboven is van toepassing wanneer een bodemloze testbuis wordt gebruikt. Neem de V-vormige groef op de binnenwand van de buitenste testbuis als de ondergedompelde niveaulijn voor spindel 0 wanneer de buitenste testbuis en spindel in de vloeistof z ondergedompeld.

MAINTENANCE

1. Reinig de behuizing en de interne onderdelen van de viscositeitsmeter regelmatig, met name de meetkop, om besmetting en bacteriegroe i te voorkomen.
2. Gebruik geen zure of alkalische schoonmaakmiddelen.
3. Viscometers vereisen frequente kalibratie om nauwkeurigheid en herhaalbaarheid te garanderen. Het wordt aanbevolen om voor elk gebruik te kalibreren, terwijl u bij verschillende temperaturen. (Laat u kalibreren door professionele technici.)
4. Let op dat u tijdens het gebruik geen botsingen of vallen veroorzaakt, vooral niet met de meetkop.

Paklijst

Naam	Hoeveelheid
Digitale viscosimeter ( masterapparaat )	1
Hefstang en schuif	1
Beschermingsbeugel	1
Spindels nr. 1, 2, 3, 4	1 voor elk
Spindels nr. 0	1
Stroomkabel	1
Gebruiksaanwijzing	1

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK

REP

YH CONSULTING LIMITED.
