1224BT-100-5 - Tuyau d'arrosage Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enrouleur de tuyau pour carburant
Marque	Vevor
Modèle	1224BT-100-5
Application	Diesel, Kérosène
Matériau de la bobine	Acier
Longueur du tuyau	33 pieds (10 m)
Diamètre intérieur du tuyau	1 pouce (25,4 mm)
Pression de service maximale	300 psi (20,7 bar)
Température de fonctionnement	-20 à 70 °C
Raccord d'entrée	NPT 1 pouce
Raccord de sortie	NPT 1 pouce
Système de verrouillage	Cliquet intégré
Pistolet à carburant	Inclus
Ruban PTFE	Inclus
Type de montage	Mural ou sur pont de camion
Entretien	Vérifier périodiquement l'état du tuyau et des raccords ; remplacer les pièces usées
Sécurité	Utiliser dans un endroit bien ventilé, loin des sources d'inflammation ; garder un extincteur à proximité
Pièces détachées	Cartouche à ressort, joints pivotants disponibles

FOIRE AUX QUESTIONS - 1224BT-100-5 Vevor

Quel type de fluide puis-je utiliser avec le modèle 1224BT-100-5 ?

Ce modèle est conçu pour le diesel et le kérosène. Ne pas utiliser pour l'essence ou d'autres liquides inflammables sauf indication contraire.

Comment installer l'enrouleur de tuyau Vevor 1224BT-100-5 ?

Fixez solidement le dévidoir à un mur ou à un pont de camion avec le matériel approprié. Connectez l'entrée de la bobine au réservoir d'alimentation en huile. Pour les modèles avec pistolet, connectez le pistolet à la sortie. Utilisez du ruban PTFE sur les filetages pour éviter les fuites.

Quelle est la pression de service maximale ?

La pression de service maximale est de 300 psi (20,7 bar). Assurez-vous que la pression de la ligne ne dépasse pas cette valeur.

Comment rétracter le tuyau après utilisation ?

Tenez le tuyau, tirez-le lentement d'environ 30 cm pour déverrouiller le cliquet, puis laissez-le se rétracter doucement. Ne le laissez pas claquer.

Que faire si le tuyau ne se rétracte pas complètement ?

Vérifiez que le pistolet ou la buse n'est pas trop lourd. Si le problème persiste, il se peut que le ressort soit fatigué. Vous pouvez ajouter de la tension au ressort ou remplacer la cartouche à ressort si nécessaire.

Comment entretenir l'enrouleur de tuyau ?

Inspectez régulièrement le tuyau et les raccords pivotants pour détecter usure ou fuites. Nettoyez l'appareil et rangez-le à l'intérieur lorsqu'il n'est pas utilisé pour éviter la corrosion. Remplacez immédiatement toute pièce endommagée.

Puis-je utiliser l'enrouleur avec de l'essence ?

Non, ce modèle est spécifié pour le diesel et le kérosène uniquement. L'utilisation avec de l'essence ou d'autres fluides non approuvés peut présenter un risque d'incendie ou d'explosion.

Comment éviter les fuites au niveau des raccords ?

Lors de l'installation, enroulez 3 à 5 tours de ruban PTFE autour des filetages avant de serrer. Serrez fermement sans forcer. Vérifiez périodiquement les joints pivotants et remplacez-les si nécessaire.

Que faire si le loquet de verrouillage ne fonctionne pas ?

Si la bobine ne se verrouille pas, vérifiez que vous entendez les quatre 'clics' lors du retrait du tuyau. Si le loquet est usé, il peut être nécessaire de remplacer l'ensemble de verrouillage.

L'enrouleur est-il garanti ?

Vevor offre une assistance technique et un certificat de garantie électronique. Consultez le site www.vevor.com/support pour plus d'informations sur la garantie et le service après-vente.

MODE D'EMPLOI 1224BT-100-5 Vevor

Assistance technique et certificat de garantie

électronique www.vevor.com/support

MANUEL D'UTILISATION DE L'ENROULEUR DE TUYAU

Modèle: 1224BT-100-5, 1224BT-100-4, 1224BT-100-3, 1224BT-100-2, 1224BT-100-1, 1224BT-100

Nous continu à nous engager à vous fournir des outils à des prix compétits. « Économisez la moitié», « Moitié prix » ou toute autre expression similaire utilisée par nous ne représenté qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien pouvoir vérifier soignement lorsque vous passsez une commande chez nous si vous economise réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

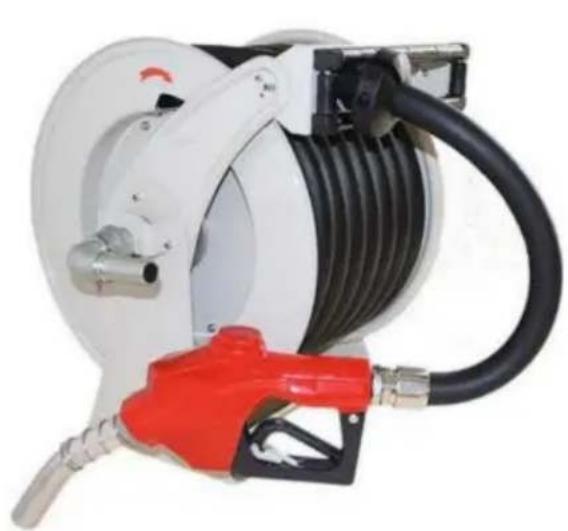

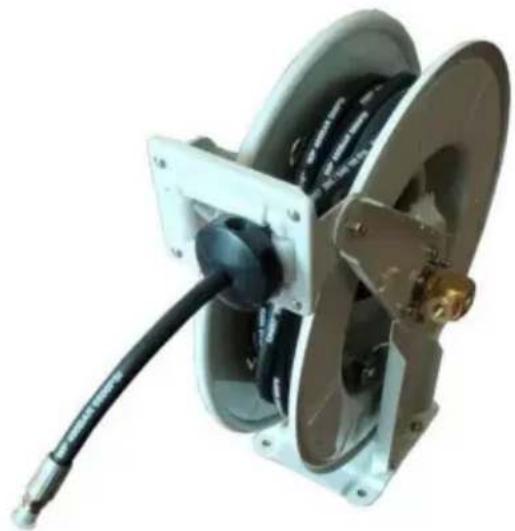

ENROULEUR DE TUYAU

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vous avez des questions sur nos produits? Vous avez besoin d'assistance technique? N'hésitez pas

à nous contacter: Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez tire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se reserve le droit d'interpréter clairément notre manuel d'utilisation. L'apparce du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

WARNING

1. Lisez attentivement et comprendez toutes les instructions d'ASSEMBLAGE ET D'UTILISATION INSTRUCTIONS ayant l'utilisation.
2. Le non-respect des règles de sécurité et des autres précautions de sécurité de base peut entrainer des blessures corporelles graves.

RÉGLES GÉNÉRALES DE SECURITÉ

INCENDIE ET EXPLOSION

Lorsque des fluides inflammables sont present dans la zone de travail, comme de l'essence,

conscient que les vapeurs inflammables peuvent s'enflammer ou exploser. Pour aider à prévenir les incendies et explosion : •

Utiliser l'equipement uniquement dans un endroit bien ventilé. Éliminer

toutes les sources d'inflammation, telles que les cigarettes et les apparciels électriques portatifs.

lampes.

Gardez un extincteur en etat de marche dans la zone de travail.

Assurez-vous que la pression de la ligne ne dépasse pas la pression de service nominale

de votre modele d'enrouleur de tuyau.

Avant d'effectuer toute opération de maintenance, éteignez et débranchez l'alimentation

Connectez la ligne à la bobine et relâchéz soigneusement la pression du tuyau.

TOUCHER LA PEAU

Le liquide provenant du dispositif de distribution, les fuites de tuyaux ou les composants rompus

peut etre nocif pour la peau.Nettoyer immediatement a I'eau. Ne pas diriger le

dispositif de distribution vers une personne ou une partie du corps. • Ne pasmettre la main sur la sortie de liquide.

• Ne pas arreter ou detourner les fujites avec la main, le corps, un

gant ou un chiffon. • Serrer tous les raccords de liquide avant d'utiliser l'équipement. • Vérifier les

flexibles et les raccords quotidiennement. Remplacer les pieces usées ou endommagées

immédiatement.

MAUVAISE UTILISATION DU MATÉRIEL

Une mauvaise utilisation peut entrainer des

blessures graves. Retirez le tuyau de l'enrouleur en saisissant le tuyau lui-même et non la commande.

soupape.

L'enrouleur de tuyau doit etre utilise en fonction du type d'huile requis - Acheminez les tuyaux et

les cables loin des zones de circulation, des bords tranchants, des

pièces et surfaces chaudes. • Ne

pliez pas ou ne courbez pas excessivement les tuyaux et n'utilise pas les tuyaux pour tirer I'equipement.

• Gardez les enfants et les animaux éloignés de la zone de travail.

CONSERVEZ CES INSTRUCTIONS

MODELE ET PARAMÉTRES

Modèle	1224BT-100-5	1224BT-100-4	1224BT-100-3	1224BT-100-2	1224BT-100-1	1224BT-100
Application	Diesel, Kérosène	Diesel, Kérosène	Diesel, Kérosène	Diesel, Kérosène	Machine Huile	Graisse
Tuyau (ID*Longueur)	1"x33'	3/4"x66'	1"x50'	3/4"x50'	1/2"x50'	1/2"x50'
Température du tuyau Notation	-20~70 °C	-20~70 °C	-20~70 °C	-20~70 °C	-20~100 °C	-20~100 °C
Entrée	NPT1"	NPT3/4"	NPT1"	NPT3/4" NPT	1/2" NPT 1/4"
Sortie	NPT1"	NPT3/4"	NPT1"	NPT3/4" NPT	1/2" NPT 1/4"
Tuyau Fonctionnement Pression	300 psi	300 psi	300 psi	300 psi	2300 psi	5800 psi

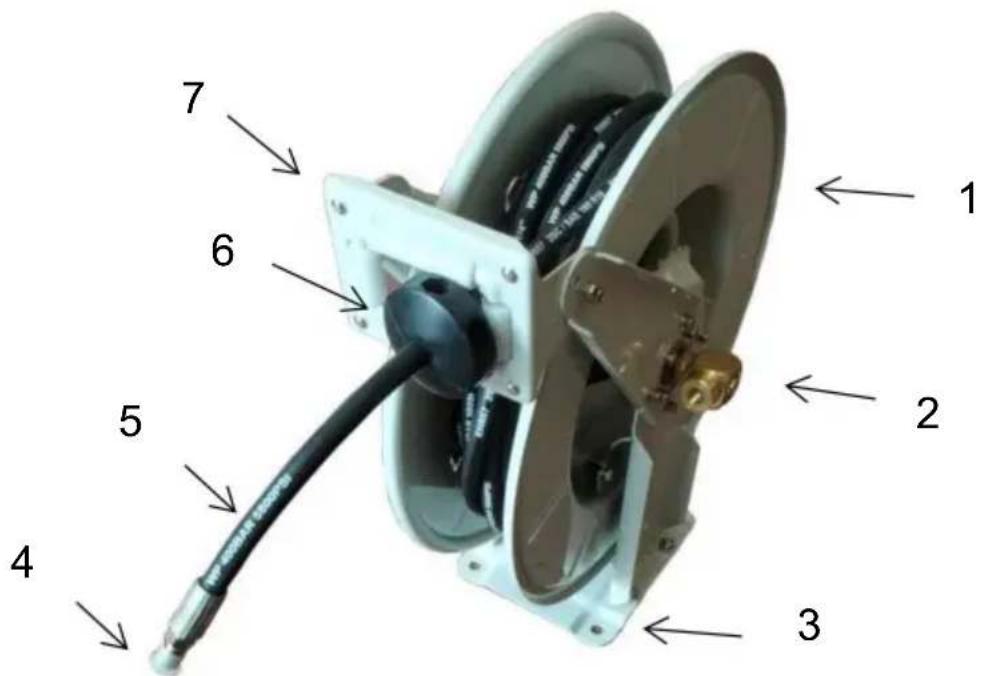

SCHEMA DE STRUCTURE

1. Bobine en acier 2. Connecteur d'entrée 3. Plaque de base 4. Sortie

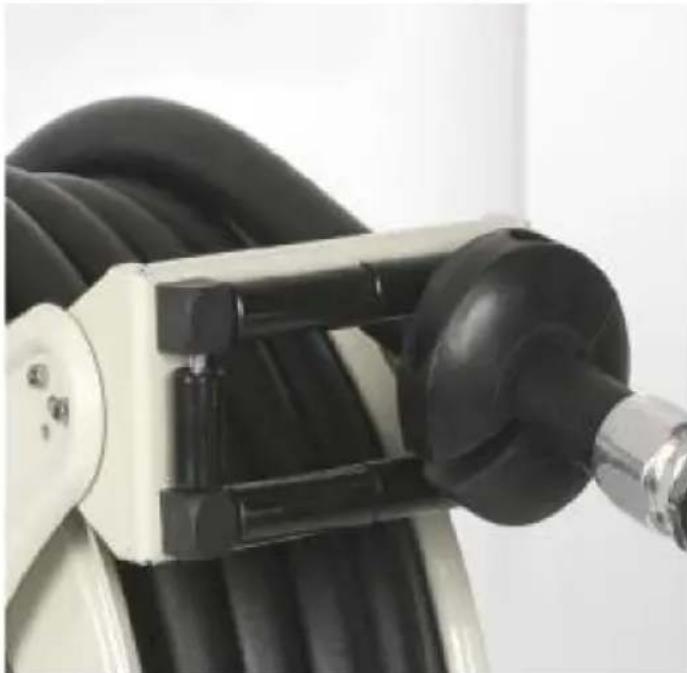

2. Tuyau 6. Butée de tuyau 7. Bras de guidage régliable

COMPOSANTS

Modèle	1224BT-100-5	1224BT-100-4	1224BT-100-3	1224BT-100-2	1224BT-100-1	1224BT-100
TuyauBobine	1	1	1	1	1	1
Pistolet à carburant	1	1	1	1	/	/
TuyauSerrer	2	2	2	2	/	/
TuyauBouchon	1	1	1	1	1	1
PTFEruban adhesif	1	1	1	1	1	1
Utilisateur Manuel				1 11	11 1

INSTALLATION

Préparation de l'installation :

1. Veuillez préparer des gants pour éviter d'être rayé par des pieces tranchantes qui pourrait se produit lors de l'installation.
2. Veuillez ouvr toutes les boites pour vérifier que les accessoires sont complets et en bon état.

Installation:

Étape 1 Fixez le dévidoir à un mur ou à un pont de camion. Assurez-vous d'utiliser le matériel approprié et serrez fermement.

Étape 2 Connectez le piston et carburant.

Remarque: il est recommandé d'enrouler 3 à 5 boucles de ruban PTFE autour du joint. Modèles 1224BT-100-5, 1224BT-100-4, 1224BT-100-3, 1224BT-100-2 uniquement a un pistolet à carburant.

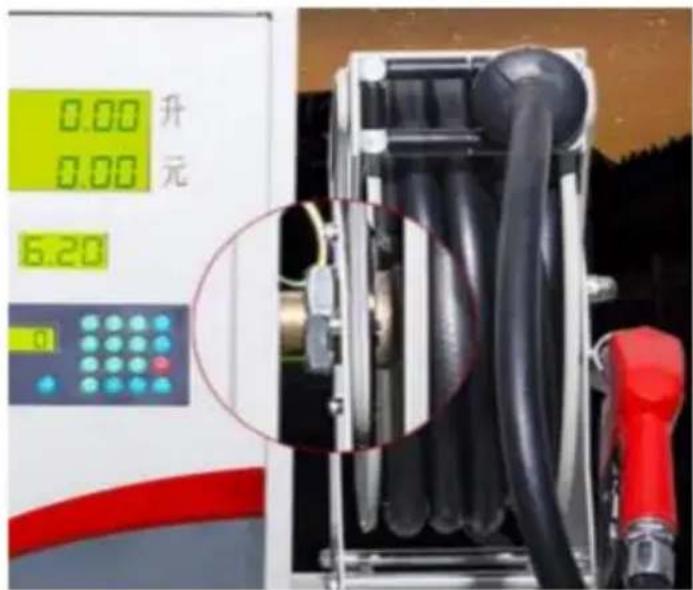

Étape 3 Connectez l'entrée de la bobine au réservoir d'alimentation en huile ou à l'unité source d'huile mobile.

Remarque: il est recommandé d'enrouler 3 à 5 bocles de ruban PTFE autour du joint.

(Astuce : vous pouvez désir un connecteur TNP ou un connecteur d'admission de carburant étendu.)

Étape 4 Saisissez le tuyau et tirez-le lentement jusqu'à la longueur requise.

Les dents du cliqueur pour la position mainiendront le tuyau en place, il y aura un cli

un son est entendu pour assurer le verrouillage. ou utilisez le localisateur de butee de tuyau pour le réparer. alors peut-il être utilisé.

Remarque: ce produit est doté d'un système de verrouillage à cliqueit intégré qui maintain le tuyau où vous le souhaitez pendant l'utilisation et range rapidement une fois terminé.

Pendant le processus de retrait lent du tuyau, vous entendrez quatre

dessons derappel consecutifs de « clics » ; c'est lorsque le roiet est en position

action. Les premier à troisieme sons peuvent verrouiller la bobine, et le quatrième son

passer le verrou (ne peut pas etre verrouille) et doit etre tire vers le cycle suivant.

Étape 5 Pour rétractor la bobine après avoir fait le plein, tenez le tuyau, tirez-le lentement un peu, puis remettez-le lentement en place.

Remarque : lors de l'enroulement du tuyau, assurez-vous que le tuyau est enroule uniformément autour de la bobine.

NOTE:

Pour éviter d'endommager l'enrouleur, tenez toujours le tuyau pendant qu'il est rembobinage.

Veuillez utiliser ce produit conformément à la pression d'alimentation en huile normale, n'utilisez pas de supression.

La pression de travail maximale du produit est inférieure à la pression de service maximale.
pression de travail du tuyau.

ENTRETIEN

Entretenez vous dévidoir. Ne forcez pas sur le dévidoir. Les produits sont plus sûrs et plus efficaces lorsqu'ils sont utilisés de la manière pour laquelle ils ont été concus. Planifiez votre travail et utilisez le produitadapté à la tâche.

• Si le ressort de rappel tombe en panne, pour des raisons de sécurité, il est fortement recommendé. Le remplacement du boîtier à ressort doit être effectué par un technicien de service agréé.
• Le ressort peut être soumis à une tension élevée et une libération accidentelle peut entraîner des blessures graves.
• Vérifiez que les pieces ne sont pas endommagées avant chaque utilisation. Vérifiez soignement que le produit fonctionne correctement et remplit sa fonction prévue. Remplacez immédiatement les pieces endommagées ou usées. N'utilise jamais le produit avec une piece endommagée.
• Les zones de travail humides peuvent endommager l'enrouleur. Il est donc recommandé de placer l'enrouleur à l'intérieur lorsqu'il n'est pas utilisé pour éviter d'être mouillé par la pluie.
• Vérifiez périodiquement l'etat du tuyau pour déceler toute trace d'usure ou de dommage, et vérifie Raccord pivotant pour fuite. Remplacez toute piece usée, endommagée ouprésentant une fuite

Dépannage

Avant d'appeler l'équipe de service pour obtenir de l'aide, veuillez vérifier les points suivants

Conseils de dépannage :

Arrêt	Cause	Solution
Le tuyau ne fonctionne pas se rétracter complètement	1. Buse de sortie, pistolet ou outil est trop lourd. 2. Le printemps est fatigué. 3. Le tuyau de remplacement est trop long	1. Ajoutez la tension du ressort 2. Ajoutez la tension du ressort 3. Installez un tuyau de la bonne longueur
Le tuyau ne fonctionne pas se rétracter du tout	Le ressort s'est cassé ou a perdu tension.	Remplacer la cartouche à ressort.
La bobine ne fonctionne pas loquet	1. Fonctionnement incorrect. 2. L'ensemble de verrouillage est usé.	1. Le moulinet se verrouille en premier, deuxîme, troisîme ou quatrième « clic » il se rembobine automatiquement. 2. Remettez le loquet en place assemblée.
Fuites de liquide du pivot	Les joints pivotants sont endommagés ou porté.	Remplacer les joints pivotants.
