Produkttyp	Bränsleslangupprullare
Märke	Vevor
Modell	1224BT-100-5
Användning	Diesel, Fotogen
Spolmaterial	Stål
Slanglängd	33 fot (10 m)
Slangens innerdiameter	1 tum (25,4 mm)
Maximalt arbetstryck	300 psi (20,7 bar)
Drifttemperatur	-20 till 70 °C
Ingångskoppling	NPT 1 tum
Utgångskoppling	NPT 1 tum
Låssystem	Inbyggd spärr
Bränslepistol	Ingår
PTFE-tejp	Ingår
Monteringstyp	Vägg- eller lastbilsbro
Underhåll	Kontrollera slangens och kopplingarnas skick regelbundet; byt ut slitna delar
Säkerhet	Använd på en väl ventilerad plats, borta från antändningskällor; ha en brandsläckare i närheten
Reservdelar	Fjäderpatron, svängkopplingar finns

Vanliga frågor - 1224BT-100-5 Vevor

Vilken typ av vätska kan jag använda med modell 1224BT-100-5?

Denna modell är designad för diesel och fotogen. Använd inte för bensin eller andra brandfarliga vätskor om inte annat anges.

Hur installerar jag Vevor 1224BT-100-5 slangupprullare?

Fäst upprullaren ordentligt på en vägg eller en lastbilsbro med lämplig utrustning. Anslut spolens ingång till oljeförsörjningstanken. För modeller med pistol, anslut pistolen till utgången. Använd PTFE-tejp på gängorna för att förhindra läckage.

Vad är maximalt arbetstryck?

Maximalt arbetstryck är 300 psi (20,7 bar). Se till att linjetrycket inte överstiger detta värde.

Hur drar jag tillbaka slangen efter användning?

Håll i slangen, dra den långsamt ut cirka 30 cm för att låsa upp spärren, låt den sedan rulla in försiktigt. Låt den inte smälla.

Vad gör jag om slangen inte rullas in helt?

Kontrollera att pistolen eller munstycket inte är för tungt. Om problemet kvarstår kan fjädern vara utmattad. Du kan öka spänningen på fjädern eller byta fjäderpatronen om det behövs.

Hur underhåller jag slangupprullaren?

Inspektera regelbundet slangen och svängkopplingarna för slitage eller läckage. Rengör enheten och förvara den inomhus när den inte används för att undvika korrosion. Byt omedelbart ut skadade delar.

Kan jag använda upprullaren med bensin?

Nej, denna modell är specificerad för endast diesel och fotogen. Användning med bensin eller andra icke godkända vätskor kan medföra risk för brand eller explosion.

Hur undviker jag läckage vid kopplingarna?

Vid installation, linda 3 till 5 varv PTFE-tejp runt gängorna innan du drar åt. Dra åt ordentligt utan att överdriva. Kontrollera svängkopplingarna regelbundet och byt ut dem om det behövs.

Vad gör jag om låsspärren inte fungerar?

Om spolen inte låser sig, kontrollera att du hör fyra 'klick' när du drar ut slangen. Om spärren är sliten kan det vara nödvändigt att byta låssatsen.

Har upprullaren garanti?

Vevor erbjuder teknisk support och ett elektroniskt garantibevis. Besök webbplatsen www.vevor.com/support för mer information om garanti och eftermarknadsservice.

BRUKSANVISNING 1224BT-100-5 Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att tacka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

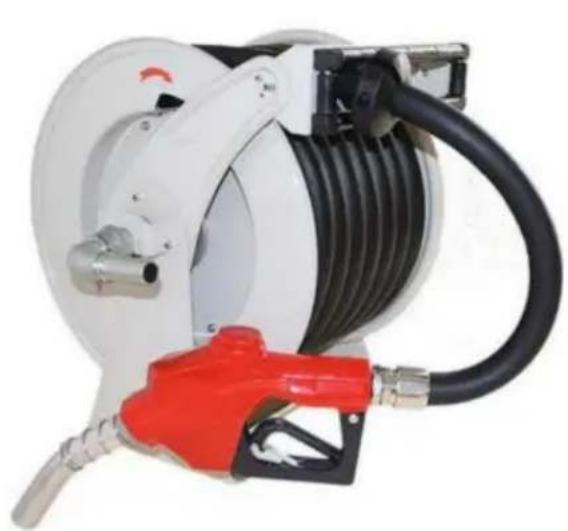

SLANGRULL

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik- eller mjukvaruuppdateringar på vår produkt.

WARNING

1. Läs noga och förstå all montering och drift

INSTRUKTIONER före användning.

1. Underlåtenhet att följa säkerhetsreglerna och andra grundläggande säkerhetsåtgärder kan resultera i allvarliga personskador.

ALLMÄNNA SÄKERHETSFÖRESKRIFTER

BRAND OCH EXPLOSION

När brandfarliga vätskor finns i arbetsområdet, såsom bensin, var

medveten om att brandfarliga ångor kan antändas eller explodera. För att förhindra brand och explosion:

Använd endast utrustning i ett välventilerat utrymme.

Eliminera alla antändningskällor, såsom cigaretter och bärbara el-

lampor.

Ha en fungerande brandsläckare i arbetsområdet.

Se till att ledningstrycket inte överstiger det nominella arbetstrycket.

Stäng av och koppla bort strömförsörjningen innan du utför något underhåll.

Lina till cylindern och släpp försiktigt slangtrycket.

HUDBERÖRNING

Vätskan från dispenseringsanordningen, slangläckor eller brustna komponenter kommer att göra det

vara skadligt för huden. Rengör omedelbart med vatten. - Rikta

inte dispenseringsanordningen mot någon eller mot någon del av kroppen. • Lägg inte

handen över vätskeutloppet. - Stoppa eller avled inte

läckor med din hand, kropp, handske eller trasa. - Dra åt alla vätskeanslutningar innan du använder utrustningen. - Kontrollera slangar och kopplingar dagligen.

Byt ut slitna eller skadade delar

omedelbart.

MISSBRUK AV UTRUSTNING

Felaktig användning kan orsaka

allvarliga skador. - Dra slangen från cylindern genom att ta tag i själva slangen, inte regla ventilen.

• Slangupprullare ska användas i enlighet med önskad typ av olja. - Dra

slangar och kablar bort från trafikområden, vassa kanter, rörliga

delar och heta ytor. Böj

inte eller överböj slangar och använd inte slangar för att dra utrustning. • Håll

barn och djur borta från arbetsområdet.

SPARA DESSA INSTRUKTIONER

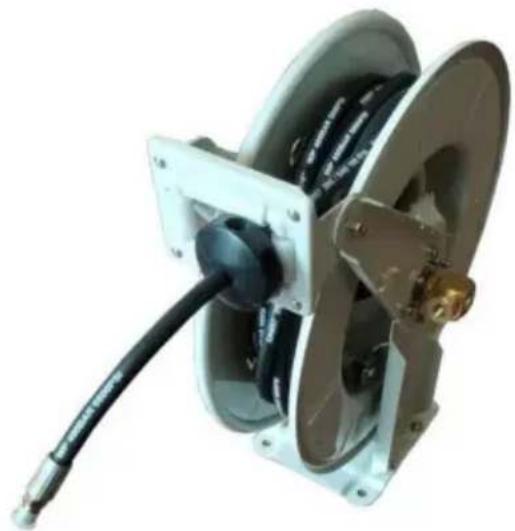

MODELL OCH PARAMETRAR

Modell	1224BT-100-5	1224BT-100-4	1224BT- 122100-3	4BT-100-2	1224BT-100-1	1224BT-100
Ansökan	Diesel,Fotogen	Diesel,Fotogen	Diesel,Fotogen	Diesel,Fotogen	MaskinOlja	Fett
Slang(ID*Längd)	1"x33"	3/4"x66"	1"x50"	3/4" x 50"	1/2" x 50"	1/2" x 50"
SlangtempGrading	-20~70	-20~70	-20~70	-20~70	-20~100	-20~100
	y	y	y	y	y	y
Inlopp	NPT1"	NPT3/4"	NPT1"	NPT3/4" NPT	1/2" NPT 1/4"
Utlopp	NPT1"	NPT3/4"	NPT1"	NPT3/4" NPT	1/2" NPT 1/4"
SlangArbetssättTryck	300psi	300psi 5800psi	300psi	300psi	2300psi

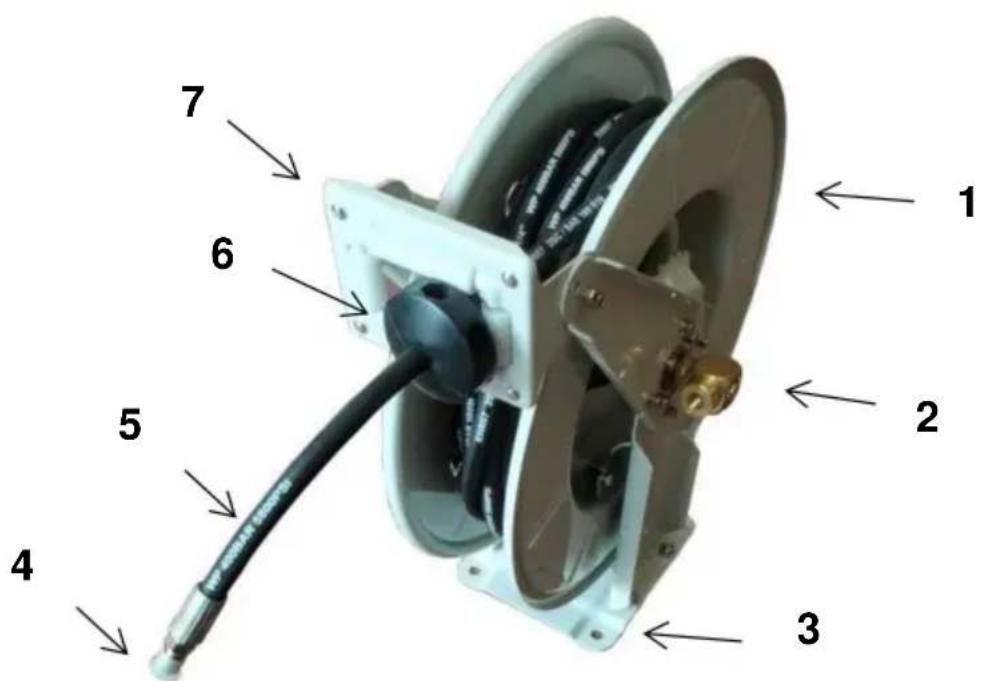

STRUKTURDIAGRAM

1. Stålrulle 2. Inloppskontakt 3. Basplatta 4. Utlopp
2. Slang 6. Slangstoppare 7. Justerbar styrarm

KOMPONENTER

Modell	1224BT-100-5	1224BT-100-4	1224BT-100-3	1224BT-100-2	1224BT-100-1	1224BT-100
SlangRulle	1	1	1	1	1	1
Bränslepistol	1	1	1	1	/	/
SlangKlämma	2	2	2	2	/	/
SlangPropp	1	1	1	1	1	1
PTFEtejpa	1	1	1	1	1	1
Användare Manuell	1	1		11 1 1

INSTALLATION

1. Förbered handskar för att undvika repor av vassa delar som kan uppstå under installationen.
2. Öppna alla rutor för att kontrollera att tillbehören är kompletta och i gott skick.

Installation:

Steg 1: Fäst slangvindan på en vägg eller lastbilsdäck. Se till att använda lämplig hårdvara och dra åt ordentligt.

Steg 2: Anslut bränslepistolen.

Obs: Det rekommenderas att linda 3-5 varv av PTFE-tejp runt fogen. Endast modell 1224BT-100-5y, 1224BT-100-4y, 1224BT-100-3y och 1224BT-100-2 har en bränslepistol.

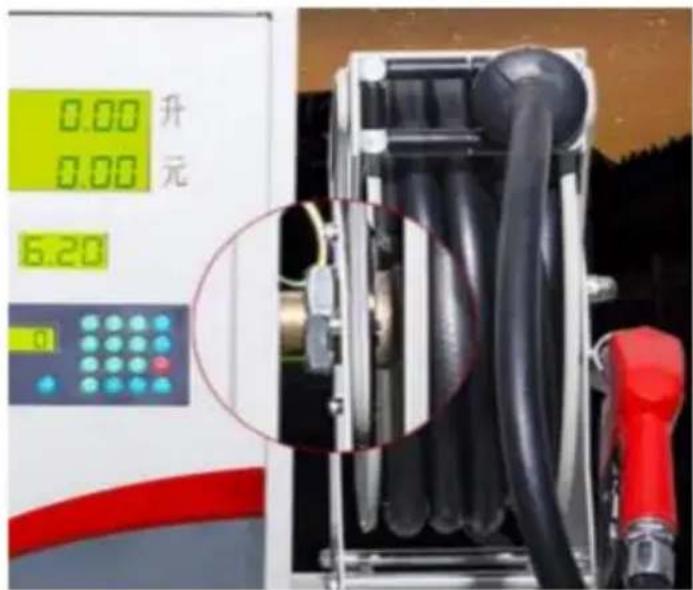

Steg 3: Anslut cylinderinloppet till oljeförsörjningstanken eller den mobila oljekällan. Obs: Det rekommenderas att linda 3-5 varv av PTFE-tejp runt fogen. (Tips: du kan välja TNP-kontakt eller utökad bränsleinloppskontakt.)

Steg 4: Ta tag i slangen och dra långsamt ut den till önskad längd. Spärrtänder för position kommer att hålla slangen på plats, där ett klickljud hörs för att säkerställa låsning. Eller använd slangstoppare för att fixa det. Enda då kan den användas.

Obs: Denna produkt har ett integrerat låssparrsystem som håller slangen där du vill under användning och snabbt förvarad när den är klar.

Under processen att långsamt dra ut slangen kommer du att höra fyra påföljande "klickande" påminnelseljud; Det är låshaken i handling. Det första till tredje ljudet kan låsa rullen, och det fjärde ljudet kommer passera låset (kan inte låsas) och måste dras till nästa cykel.

Steg 5: För att dra tillbaka rullen efter tankning, håll i slangen, dra långsamt ut lite och lägg sedan tillbaka den långsamt.

Notera: När du lindar tillbaka slangen, se till att slangen är jämnt lindad runt rullen.

NOTERA:

För att undvika skador på cylindern, håll alltid i slangen medan den är upprullad. Använd inte produkten med överdrivet oljetryck, använd inte övertryck. Produktens

maximala arbetstryck är lägre än arbetstrycket på slangen.

UNDERHÅLL

Underhåll din rulle. Tvinga inte slangvindan. Produkter är säkrare och gör ett bättre jobb när de används på det sätt som de är designade för. Planera ditt arbete och använd rätt produkt för jobbet.

• Om upprullningsfjädern brister, av säkerhetsskäl, rekommenderas det starkt att bytet av fjäderbehållaren bör utföras av en auktoriserad servicetekniker. Fjädern kan vara under hög spänning och oavsiktlig släppning kan orsaka allvarliga personskador.
• Kontrollera före varje användning efter skadade delar. Kontrollera noggrant att produkten fungerar korrekt och ut för sin avsedda funktion. Byt ut skadade eller slitna delar omedelbart. Använd aldrig produkten med en skadad del.
• Våta arbetsområden kan orsaka skador på rullen, rekommenderas att rullen placeras inomhus när den inte används för att undvika att bli blöt av regn.
• Kontrollera regelbundet slangens skick för slitage eller skador och kontrollera vridbeslag för läckage. Byt ut alla slitna, skadade eller läckande delar.

Felsökning

Innan du ringer serviceteamet för support, kontrollera följande felsökningstips:

Stopp	Orsaka	Lösning
Slang gör det inte dra in helt	1. Utlloppsmunstycke, pistol eller verktygär für tung. 2. Våren är trött. 3. Ersättningssslang är också lang	1. Lagg till fjäderspänning 2. Lagg till fjäderspänning 3. Montera slangen med rätt长期以来
Slang gör det inte dra in alls	Våren har brustit eller har tappat spanning.	Byt ut fjäderbehällaren.
Reel gör det inte spärr	1. Felaktig funktion. 2. Spärrenheden är sliten.	1. Spolen lages Först,andra, tredje eller fjärde "klick".den spolas automatiskt tillbaka. 2. Sätt tillbaka spärrenmontering.
Vätska lackeròn sviveln slitna.	Svängtättingar är skadade eller	Byt ut svängtättingar.

Sanven Technology Ltd.

Adress: Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730 Tillverkad i Kina
