BRUKSANVISNING 1224BT-100-4 Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

SLANGRULL

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

WARNING

1. Läs noga och förstå all MONTERING OCH DRIFT

INSTRUKTIONER före användning.

1. Underlåtenhet att följa säkerhetsreglerna och andra grundläggande säkerhetsåtgärder kan resultera i allvarliga personskador.

ALLMÄNNA SÄKERHETSFÖRESKRIFTER

BRAND OCH EXPLOSION

När brandfarliga vätskor finns i arbetsområdet, såsom bensin, be

medveten om att brandfarliga ångor kan antändas eller explodera. För att förhindra brand oc explosion: •

Använd endast utrustning i ett välventilerat utrymme.

Eliminera alla antändningskällor, såsom cigaretter och bärbar el lampor.

- Ha en fungerande brandsläckare i arbetsområdet.

Se till att ledningstrycket inte överstiger det nominella arbetstrycket av din modell slangupprullare.

Stäng av och koppla bort strömförsörjningen innan du utför något underhåll lina till cylindern och släpp försiktigt slangtrycket.

HUDBERÖRNING

Vätskan från dispenseringsanordningen, slangläckor eller brustna komponenter kommer att göra det vara skadligt för huden. Rengör omedelbart med vatten. • Rikta

inte dispenseringsanordningen mot någon eller mot någon del av kroppen. • Lägg inte handen över vätskeutloppet. • Stoppa eller avled inte

läckor med din hand, kropp, handske eller trasa. • Dra åt alla vätskeanslutningar innan du använder utrustningen. • Kontrollera slangar och kopplingar dagligen.

Byt ut slitna eller skadade delar omedelbart.

MISSBRUK AV UTRUSTNING

Felaktig användning kan orsaka

allvarliga skador. • Dra slangen från cylindern genom att ta tag i själva slangen, inte regla ventil.

- Slangupprullare ska användas i enlighet med önskad typ av olja. • Dra

slangar och kablar bort från trafikområden, vassa kanter, rörliga

delar och heta ytor. • Böj

inte eller överböja slangar och använd inte slangar för att dra utrustning. • Håll barn och djur borta från arbetsområdet.

SPARA DESSA INSTRUKTIONER

MODELL OCH PARAMETRAR

Modell	1224BT-100-5	1224BT-100-4	1224BT-100-3	1224BT-100-2	1224BT-100-1	1224BT-100
Ansökan	Diesel,Fotogen	Diesel,Fotogen	Diesel,Fotogen	Diesel,Fotogen	MaskinOlja	Fett
Slang(ID*Längd)	1"x33"	3/4"x66"	1"x50"	3/4" x 50"	1/2" x 50"	1/2" x 50"
SlangtempGradering	-20~70	-20~70	-20~70	-20~70	-20~100	-20~100
Inlopp	NPT1"	NPT3/4"	NPT1"	NPT3/4" NPT	1/2" NPT 1/4"
Utlopp	NPT1"	NPT3/4"	NPT1"	NPT3/4" NPT	1/2" NPT 1/4"
SlangArbetssättTryck	300psi	300psi 5800psi	300psi	300psi	2300psi

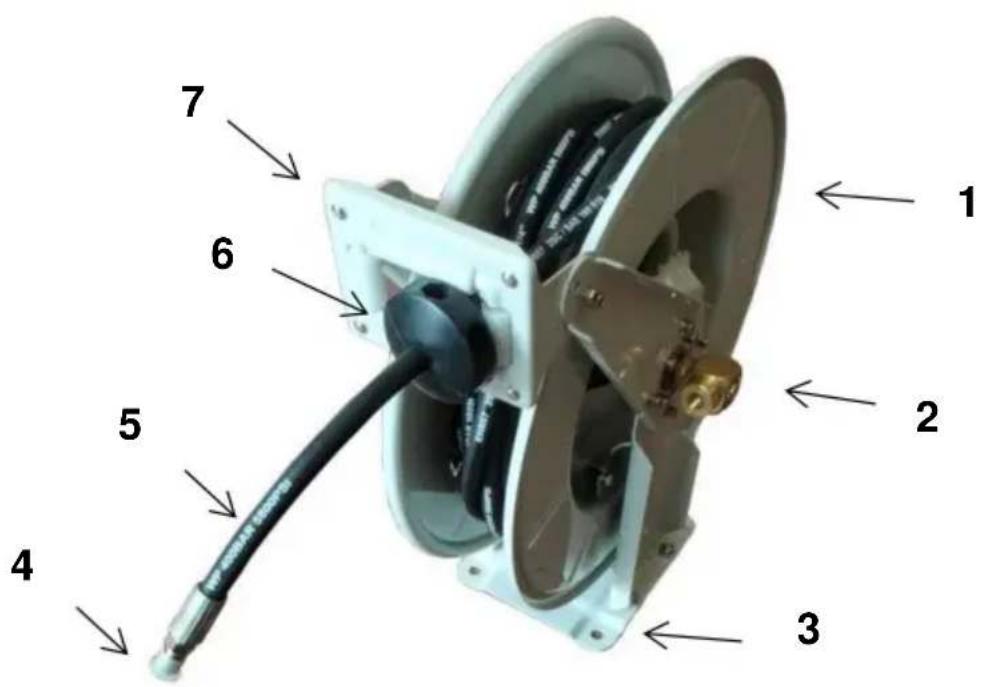

STRUKTURDIAGRAM

Installationsförberedelser:

1. Förbered handskar för att undvika repor av vassa delar som kan uppstår under installationen.
2. Öppna alla rutor för att kontrollera att tillbehören är kompletta och i gott skick.

Installation:

Steg 1 Fäst slangvindan på en vägg eller lastbilsdäck. Se till att använda lämplig hårdvara och dra åt ordentligt.

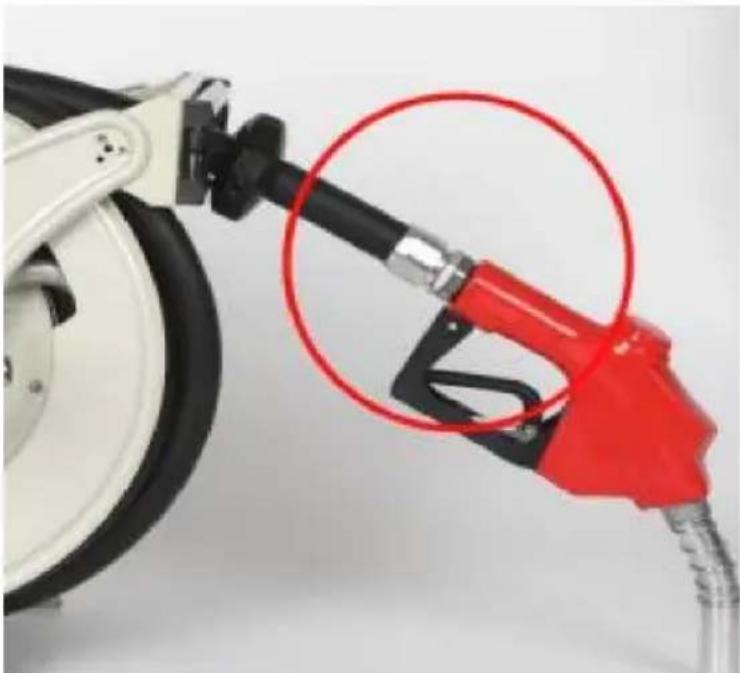

Steg 2 Anslut bränslepistolen.

Obs: Det rekommenderas att linda 3\~5 öglor av PTFE-tejp runt fogen. Endast modell 1224BT-100-5ÿ1224BT-100-4ÿ1224BT-100-3ÿ1224BT-100-2 har en bränslepistol.

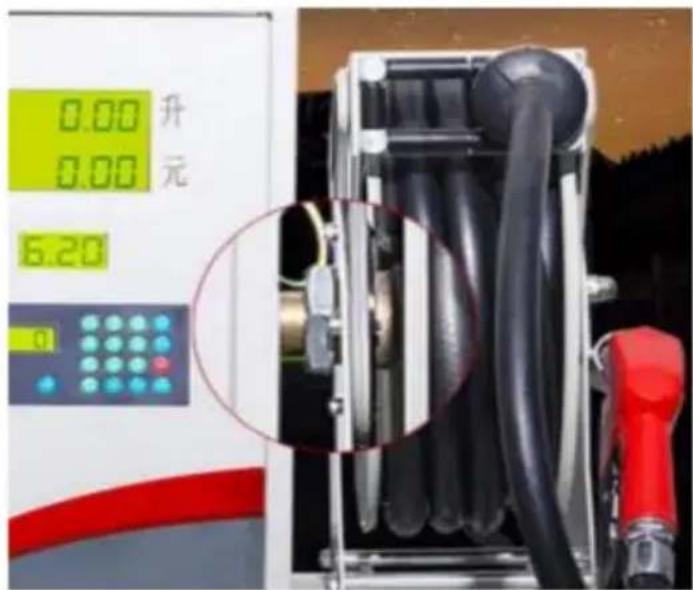

Steg 3 Anslut cylinderinloppet till oljeförsörjningstanken eller den mobila oljekällan. Obs: Det rekommenderas att linda 3\~5 öglor av PTFE-tejp runt fogen. (Tips: du kan välja TNP-kontakt eller utökad bränsleinloppskontakt.)

0.00升 0.00元 6.20 0

Steg 4 Ta tag i slangen och dra långsamt ut den till önskad längd Spärrtänder för position kommer att hålla slangen på plats, där ett klick ljud hörs för att säkerställa låsning. eller använd slangstoppare för att fixa det. Enda: då kan den användas.

Obs: Denna produkt har ett integrerat lässpärrsystem som håller slang där du vill under användning och snabbt förvarad när den är klar.

Under processen att långsamt dra ut slangen kommer du att höra fyra påföljande "klickande" Påminnelseljud; Det är när spärrhaken är i handling. Det första till tredje ljudet kan låsa rullen, och det fjärde ljudet kommer passera låset (kan inte låsas) och måste dras till nästa cykel.

Steg 5 För att dra tillbaka rullen efter tankning, håll i slangen, dra långsamt ut lite och lägg sedan tillbaka den långsamt.

Notera: När du lindar tillbaka slangen, se till att slangen är jämnt lindad runt rullen.

ÿ För att undvika skador på cylindern, håll alltid i slangen medan den är spola tillbaka.

ÿ Använd denna produkt enligt det normala oljetrycket, använd inte övertryck. ÿ Produktens

maximala arbetstryck är lägre än arbetstrycket på slangen.

UNDERHÅLL

Underhåll din rulle. Tvinga inte slangvindan. Produkter är säkrare och gör ett bättre jobb när de används på det sätt som de är designade för. Planera ditt arbete och använd rätt produkt för jobbet.

- Om upprullningsfjädern brister, av säkerhetsskäl, rekommenderas det starkt bytet av fjäderbehållaren bör utföras av en auktoriserad servicetekniker. Fjädern kan vara under hög spänning och oavsiktlig släppning kan orsaka allvarliga personskador.

- Kontrollera före varje användning efter skadade delar. Kontrollera noggrant att produkten fungerar korrekt och utför sin avsedda funktion. Byt ut skadade eller slitna delar omedelbart. Använd aldrig produkten med en skadad del.

- Våta arbetsområden kan orsaka skador på rullen, rekommenderas att rullen placeras inomhus när den inte används för att undvika att bli blöt av reg

- Kontrollera regelbundet slangens skick för slitage eller skador och kontrollera vridbeslag för läckage. Byt ut alla slitna, skadade eller läckande delar.

Felsökning

Innan du ringer serviceteamet för support, kontrollera följande felsökningstips:

Stopp	Orsaka	Lösning
Slang gör det inte dra in helt	1. Utloppsmunstycke, pistol eller verktyg är för tung.2. Våren är trött.3. Ersättningsslang är också lång	1. Lägg till fjäderspänning2. Lägg till fjäderspänning3. Montera slangen med rätt längd
Slang gör det inte dra in alls	Våren har brustit eller har tappat spänning.	Byt ut fjäderbehållaren.
Reel gör det inte spärr	1. Felaktig funktion.2. Spärrenheten är sliten.	1. Spolen låses först, andra, tredje eller fjärde "klick". den spolas automatiskt tillbaka.2. Sätt tillbaka spärren montering.
Vätska läcker från sviveln slitna.	Svängtätningar är skadade eller	Byt ut svängtätningar.

Sanven Technology Ltd.

Adress: Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730 Tillverkad i Kina
