Produkttyp	Schlauchaufroller
Marke	Vevor
Modell	1224BT-100-4
Anwendung	Diesel, Kerosin
Schlauchinnendurchmesser	3/4 Zoll (19 mm)
Schlauchlänge	66 Fuß (20,1 m)
Betriebstemperatur	-20 bis 70 °C
Eingangsanschluss	NPT 3/4"
Ausgangsanschluss	NPT 3/4"
Maximaler Betriebsdruck	300 psi (20,7 bar)
Spulenmaterial	Stahl
Befestigung	Wand- oder LKW-Aufbau
Verriegelungssystem	Integrierte Ratsche
Zapfpistole enthalten	Ja
Mitgeliefertes Zubehör	2 Schlauchschellen, 1 Schlauchstopfen, PTFE-Band, Anleitung
Wartung	Regelmäßig Schlauchverschleiß und Undichtigkeiten prüfen; innen lagern
Sicherheit	Brennbare Flüssigkeiten vermeiden, in belüftetem Bereich verwenden
Reparierbarkeit	Federwechsel durch autorisierten Techniker; Drehgelenkdichtungen austauschbar

Häufig gestellte Fragen - 1224BT-100-4 Vevor

Wie installiere ich den Schlauchaufroller Vevor 1224BT-100-4?

Befestigen Sie die Aufroller zunächst mit geeignetem Material an einer Wand oder auf einem LKW-Aufbau. Schließen Sie die Zapfpistole an (Modelle mit Pistole), indem Sie 3-5 Umdrehungen PTFE-Band um das Gewinde wickeln. Verbinden Sie den Spuleneingang mit dem Öltank oder der Quelleneinheit. Ziehen Sie den Schlauch langsam auf die gewünschte Länge, die Ratsche verriegelt automatisch.

Welche Art von Flüssigkeit kann ich mit diesem Schlauch verwenden?

Das Modell 1224BT-100-4 ist für Diesel und Kerosin ausgelegt. Verwenden Sie es nicht mit anderen brennbaren Flüssigkeiten, ohne die Spezifikationen zu konsultieren.

Wie bringe ich den Schlauch dazu, sich automatisch einzuziehen?

Zum Einziehen des Schlauchs halten Sie ihn fest, ziehen Sie ihn leicht nach außen, um die Ratsche zu entriegeln (Sie hören ein Klicken), und führen Sie ihn dann vorsichtig, während er sich aufrollt. Lassen Sie den Schlauch niemals ungehalten einziehen, um Schäden zu vermeiden.

Was ist der maximale Druck, den der Schlauch aushält?

Der maximale Betriebsdruck dieses Modells beträgt 300 psi (20,7 bar). Stellen Sie sicher, dass der Druck Ihrer Leitung diesen Wert nicht überschreitet.

Was tun, wenn sich der Schlauch nicht vollständig einzieht?

Dies kann an einer ermüdeten Feder, einem zu schweren Werkzeug am Ende oder einem zu langen Ersatzschlauch liegen. Versuchen Sie, die Federspannung zu erhöhen, falls möglich, oder lassen Sie die Feder von einem autorisierten Techniker austauschen.

Wie warte ich den Aufroller?

Überprüfen Sie regelmäßig den Zustand des Schlauchs (Verschleiß, Risse) und die Dichtheit der Drehgelenkanschlüsse. Reinigen Sie die Oberflächen und lagern Sie den Aufroller drinnen, um Rost zu vermeiden. Erzwingen Sie niemals den Mechanismus.

Kann ich dieses Produkt für Motoröl verwenden?

Nein, die Modelle 1224BT-100-4 und seine Varianten sind für Diesel und Kerosin ausgelegt. Für Motoröl oder Fett siehe Modelle 1224BT-100-1 und 1224BT-100, die andere Temperaturen und Drücke unterstützen.

Wie befestige ich den Aufroller an einer Wand?

Verwenden Sie Schrauben und Dübel, die zu Ihrer Wand passen (Beton, Holz usw.). Bohren Sie Löcher an den Befestigungspunkten der Grundplatte, setzen Sie die Dübel ein und schrauben Sie den Aufroller fest. Stellen Sie sicher, dass die Halterung stabil ist.

Was tun bei einem Leck am Drehgelenk?

Lecks am Drehgelenk weisen darauf hin, dass die Drehgelenkdichtungen verschlissen oder beschädigt sind. Ersetzen Sie sie durch neue Dichtungen. Überprüfen Sie auch, ob alle Anschlüsse fest sitzen.

Ist die enthaltene Zapfpistole mit allen Modellen kompatibel?

Die Zapfpistole wird mit den Modellen 1224BT-100-5, 1224BT-100-4, 1224BT-100-3 und 1224BT-100-2 mitgeliefert. Die Modelle 1224BT-100-1 und 1224BT-100 werden ohne Pistole geliefert.

BEDIENUNGSANLEITUNG 1224BT-100-4 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

BENUTZERHANDBUCH FÜR SCHLAUCHAUFROLLER

Modell: 1224BT-100-5, 1224BT-100-4, 1224BT-100-3, 1224BT-100-2, 1224BT-100-1, 1224BT-100

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

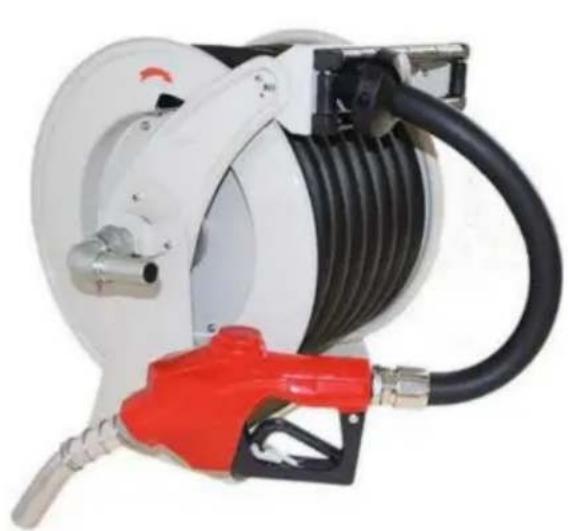

SCHLAUCHAUFROLLER

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

WARNING

1. Lesen Sie sorgfältig und verstehen Sie alle MONTAGE UND BETRIEB

VORBEREITUNG DER INBETRIEBNAHME DIE ANLEITUNG.

1. Die Nichtbeachtung der Sicherheitsregeln und anderer grundlegender Sicherheitsvorkehrungen kann kann zu schweren Verletzungen führen.

ALLGEMEINE SICHERHEITSREGELN

FEUER UND EXPLOSION

Wenn im Arbeitsbereich entzündbare Flüssigkeiten wie Benzin vorhanden sind,

Beachten Sie, dass brennbare Dämpfe sich entzünden oder explodieren können. Um Feuer und Explosion: •

Benutzen Sie das Gerät nur in gut belüfteten Bereichen.

Beseitigen Sie alle Zündquellen wie Zigaretten und tragbare elektrische

Lampen.

- Bewahren Sie im Arbeitsbereich einen funktionierenden Feuerlöscher auf.

Stellen Sie sicher, dass der Leitungsdruck den Nennbetriebsdruck nicht überschreitet Ihres Schlauchaufrollermodells.

Vor der Durchführung von Wartungsarbeiten schalten Sie die Stromversorgung aus und trennen Sie sie Leitung auf die Rolle und lassen Sie den Druck in der Schlauchleitung vorsichtig ab.

HAUTBERÜHRUNG

Die Flüssigkeit aus dem Dosiergerät, aus undichten Schläuchen oder aus gebrochenen Teilen wird kann schädlich für die Haut sein. Sofort mit Wasser reinigen. • Das

Dosiergerät nicht auf Personen oder Körperteile richten. • Die Hand nicht über den Flüssigkeitsauslass halten. • Leckagen nicht mit der Hand, dem Körper.

Handschuhen oder Lappen stoppen oder ablenken. • Alle Flüssigkeitsanschlüsse vor dem Betrieb des Geräts festziehen. • Schläuche und Kupplungen täglich prüfen. Abgenutzte oder beschädigte Teile ersetzen.

sofort.

MISSBRAUCH DER AUSRÜSTUNG

Missbrauch kann zu schweren Verletzungen

führen. • Ziehen Sie den Schlauch von der Rolle, indem Sie den Schlauch selbst greifen, nicht die Steuerung Ventil.

- Schlauchaufroller sollten je nach erforderlichem Öltyp verwendet werden • Schläuche und Kabel nicht in der Nähe von Verkehrsflächen, scharfen Kanten, beweglichen Teile und heiße Oberflächen. •

Schläuche nicht knicken oder überbiegen und keine Schläuche zum Ziehen von Geräten verwenden. • Kinder und Tiere vom Arbeitsbereich fernhalten.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

MODELL UND PARAMETER

Modell	1224BT-100-5	1224BT-100-4	1224BT-100-3	1224BT-100-2	1224BT-100-1	1224BT-100
Anwendung	Diesel, Kerosin	Diesel, Kerosin	Diesel, Kerosin	Diesel, Kerosin	Maschine Öl	Fett
Schlauch (ID*Länge)	1"x33'	3/4"x66'	1"x50'	3/4"x50'	1/2"x50'	1/2"x50'
Schlauchtemperatur Bewertungen	-20 bis 70	-20 bis 70	-20 bis 70	-20 bis 70	-20 bis 100	-20 bis 100
Einlass	NPT1"	NPT3/4"	NPT1"	NPT3/4" NPT	1/2" NPT 1/4"
Auslauf	NPT1"	NPT3/4"	NPT1"	NPT3/4" NPT	1/2" NPT 1/4"
SchlauchArbeiten Druck	300 psi	300 psi 5800	p300 psi	300 psi	2300 psi

STRUKTURDIAGRAMM

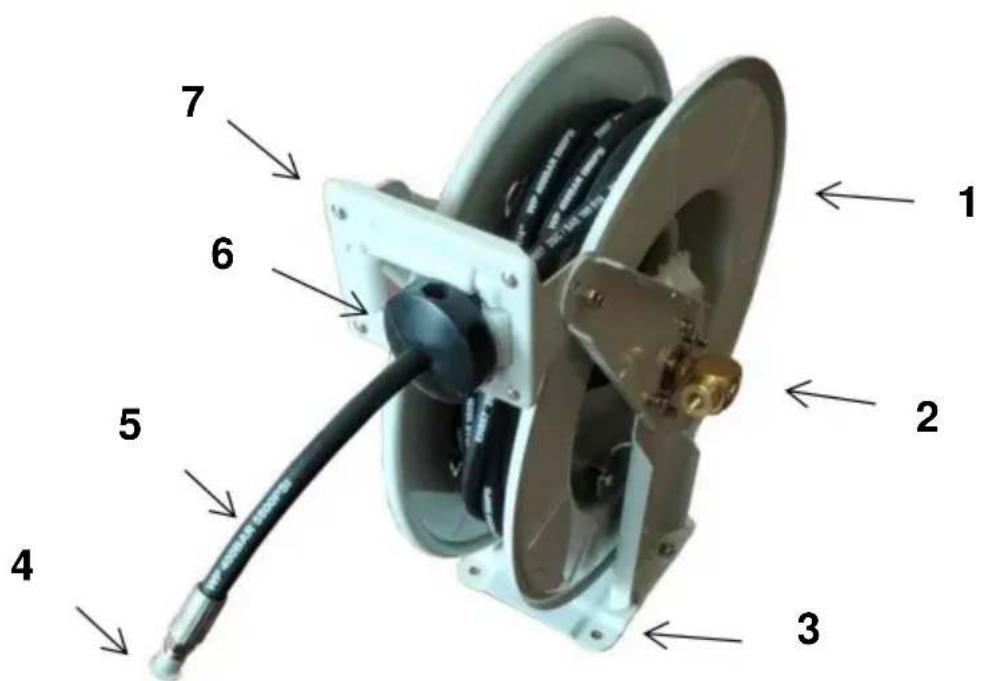

1. Stahlrolle 2. Einlassanschluss 3. Grundplatte 4. Auslass
2. Schlauch 6. Schlauchstopper 7. Verstellbarer Führungsarm

KOMPONENTEN

Modell	1224BT-100-5	1224BT-100-4	1224BT-100-3	1224BT-100-2	1224BT-100-1	1224BT-100
SchlauchSpule	1	1	1	1	1	1
Kraftstoffpistole	1	1	1	1	/	/
SchlauchKlemme	2	2	2	2	/	/
SchlauchStopper	1	1	1	1	1	1
PTFEBand	1	1	1	1	1	1
BenutzerHandbuch	1	1		11 1 1

INSTALLATION

Installationsvorbereitung:

1. Bitte bereiten Sie Handschuhe vor, um Kratzer durch scharfe Teile zu vermeiden, die während der Installation auftreten.
2. Bitte öffnen Sie alle Kartons, um die Vollständigkeit des Zubehörs zu überprüfen und in gutem Zustand.

Installation:

Schritt 1 Befestigen Sie die Schlauchtrommel an einer Wand oder einem LKW-Deck. Verwenden Sie unbedingt die entsprechende Hardware und ziehen Sie sie fest an.

Schritt 2: Schließen Sie die Tankpistole an.

Hinweis: Es wird empfohlen, 3 bis 5 Schleifen PTFE-Band um die Verbindung zu wickeln.

Nur Modell 1224BT-100-5, 1224BT-100-4, 1224BT-100-3, 1224BT-100-2

hat eine Tankpistole.

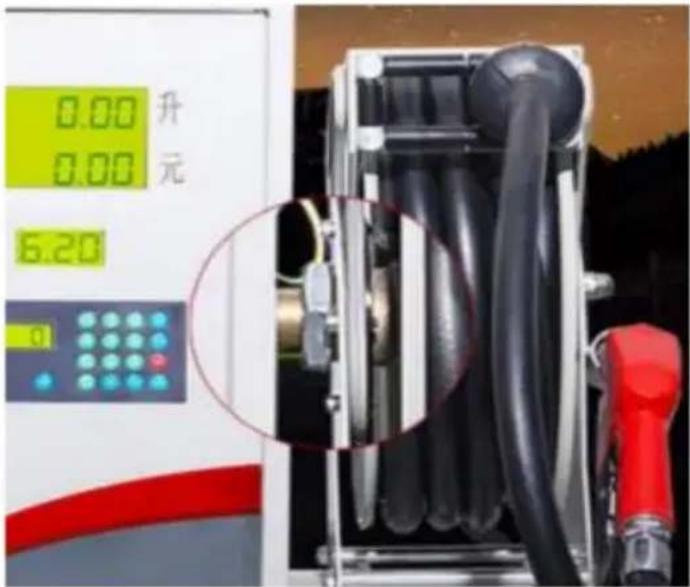

Schritt 3. Verbinden Sie den Rolleneinlass mit dem Ölversorgungstank oder der mobilen Ölquelleneinheit.

Hinweis: Es wird empfohlen, 3 bis 5 Schleifen PTFE-Band um die Verbindung zu wickeln.

(Tipp: Sie können zwischen einem TNP-Anschluss oder einem erweiterten Kraftstoffeinlassanschluss wählen.)

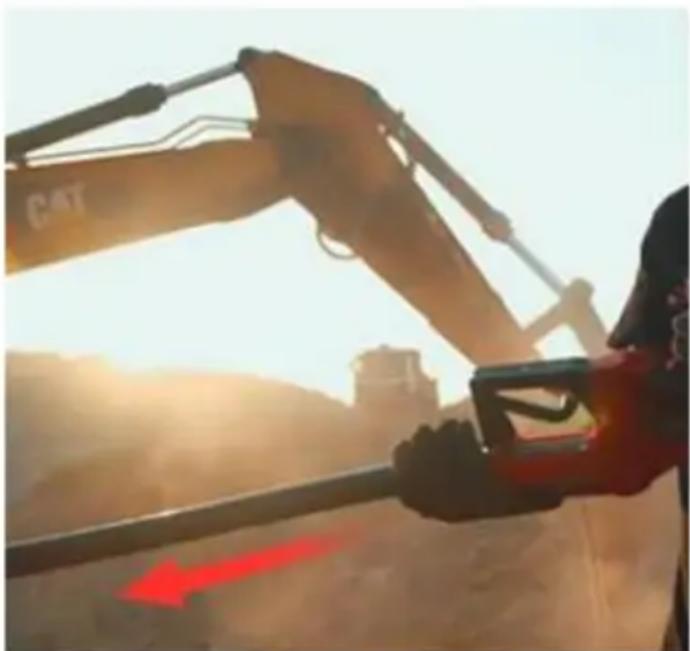

Schritt 4 Den Schlauch greifen und langsam auf die gewünschte Länge herausziehen.

Ratschenzähne für die Position halten den Schlauch an Ort und Stelle, es gibt ein Klicken

Ein Ton ist zu hören, um die Verriegelung sicherzustellen. Oder verwenden Sie den Schlauchstopper-Sucher, um ihn zu fixieren. dann kann es verwendet werden.

Hinweis: Dieses Produkt verfügt über ein integriertes Sperrklinkensystem, das den

Schlauch während der Verwendung dort, wo Sie ihn haben möchten, und schnell verstaut, wenn Sie fertig sind.

Während des langsamen Herausziehens des Schlauches ertönt ein vier

aufeinanderfolgende "Klick" Erinnerungstöne; Dies ist, wenn die Ratsche in der

Aktion. Der erste bis dritte Ton kann die Rolle sperren, und der vierte Ton wird

passieren die Sperre (können nicht verriegelt werden) und müssen in den nächsten Zyklus gezogen werden.

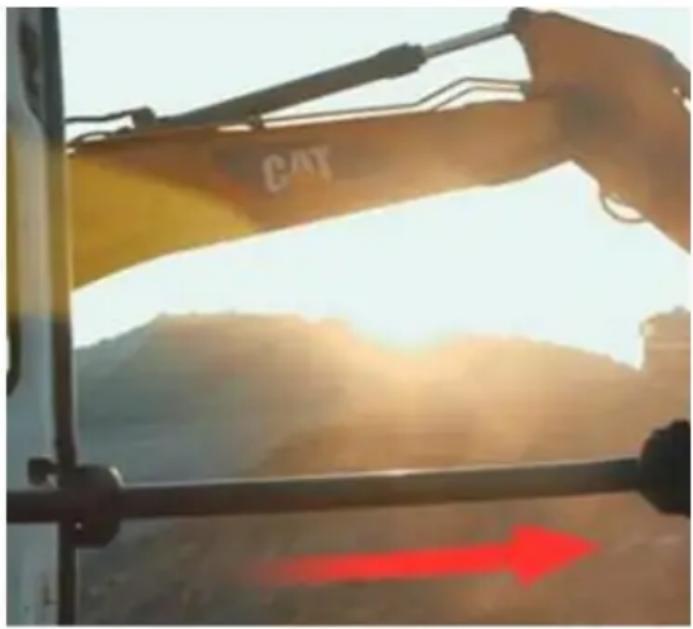

Schritt 5: Um die Rolle nach dem Tanken wieder einzufahren, halten Sie den Schlauch fest, ziehen Sie ihn langsam ein wenig heraus und stecken Sie ihn anschließend langsam wieder zurück.

Hinweis: Achten Sie beim Aufrollen des Schlauches darauf, dass der Schlauch gleichmäßig auf der Trommel aufgewickelt ist.

ÿ Um eine Beschädigung der Trommel zu vermeiden, halten Sie den Schlauch immer fest, während er Zurückspulen.

ÿ Bitte verwenden Sie dieses Produkt entsprechend dem normalen Ölversorgungsdruck, verwenden Sie keinen Überdruck. ÿ Der maximale

Arbeitsdruck des Produkts ist niedriger als der Betriebsdruck des Schlauches.

WARTUNG

Warten Sie Ihre Rolle. Wenden Sie keine Gewalt an der Schlauchrolle an. Produkte sind sicherer und leisten bessere Arbeit, wenn sie entsprechend ihrer Konstruktion verwendet werden. Planen Sie Ihre Arbeit und verwenden Sie das richtige Produkt für die jeweilige Aufgabe.

• Wenn die Rückholfeder versagt, wird aus Sicherheitsgründen dringend empfohlen,
  Der Austausch des Federbehälters sollte von einem autorisierten Servicetechniker durchgeführt werden.
  Die Feder kann unter hoher Spannung stehen und ein versehentliches Lösen kann zu schweren Verletzungen führen.
  Überprüfen Sie vor jedem Gebrauch, ob Teile beschädigt sind. Überprüfen Sie sorgfältig, ob das Produkt ordnungsgemäß funktioniert und seine vorgesehene Funktion erfüllt. Ersetzen Sie beschädigte oder abgenutzte Teile sofort. Betreiben Sie das Produkt niemals mit einem beschädigten Teil.
  Nasse Arbeitsbereiche können zu Schäden an der Rolle führen. Es wird empfohlen, die Rolle bei Nichtgebrauch im Innenbereich aufzubewahren, um zu verhindern, dass sie durch Regen nass wird.
  Überprüfen Sie regelmäßig den Zustand der Schläuche auf Verschleiß oder Beschädigungen und überprüfen Sie die Drehgelenk auf Leckage prüfen. Abgenutzte, beschädigte oder undichte Teile ersetzen.

Fehlerbehebung

Bevor Sie den Kundendienst anrufen, überprüfen Sie bitte Folgendes

Tipps zur Fehlerbehebung:

Stillstand	Ursache	Lösung
Schlauch nicht vollständig einfahren	Auslassdüse, Pistole oder Werkzeug ist zu schwer.Der Frühling ist müde.Ersatzschlauch ist zu lang	Federspannung erhöhenFederspannung erhöhenSchlauch mit der richtigen Länge montieren
Schlauch nicht überhaupt zurückziehen	Die Feder ist gebrochen oder hat verloren Spannung.	Ersetzen Sie den Federbehälter.
Rolle funktioniert nicht verriegeln	Falsche Bedienung.Die Verriegelungsbaugruppe ist abgenutzt.	Die Rolle rastet zuerst ein,zweites, drittes oder viertes „Klick“.es spult automatisch zurück.Ersetzen Sie den Riegel Montage.
Flüssigkeitslecks vom Schwenken	Die Schwenkdichtungen sind beschädigt oder abgenutzt.	Drehgelenkdichtungen ersetzen.
