BEDIENUNGSANLEITUNG 1224BT-100-5 Vevor
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
BENUTZERHANDBUCH FÜR SCHLAUCHAUFROLLER
Modell: 1224BT-100-5, 1224BT-100-4, 1224BT-100-3, 1224BT-100-2, 1224BT-100-1, 1224BT-100
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den größten Topmarken erzielen können, unddecken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei ihrer Bestellung bei uns sorgfältig zu prufen, ob Sie im Vergleich zu den größten Topmarken tatsächlich die Hälfte sparen.
VEVOR®
TOUGH TOOLS, HALF PRICE

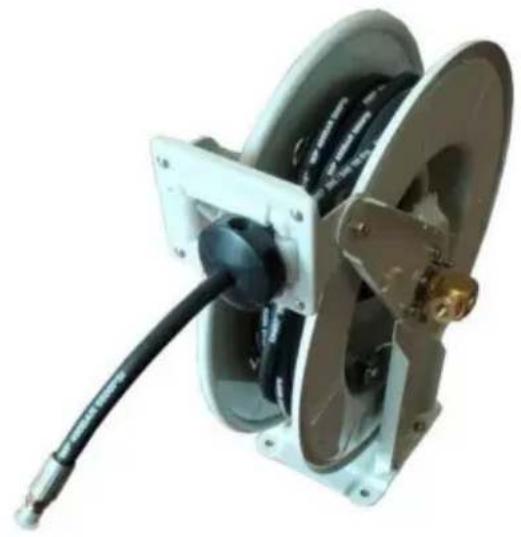

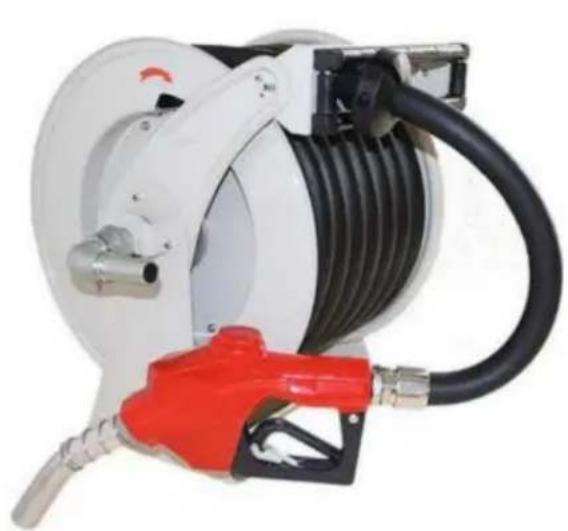

SCHLAUCHAUFROLLER
Brauchen Sie Hilfe? Kontaktieren Sie uns!
Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support?itte kontaktieren Sie uns:
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
Dies ist die Originalanleitung.itte lessen Sie alle Anweisungen sorgfaltig durch,bevor Sie das Gerät in Betriebnehmen.VEVOR besteht sich eine klare Auslegung unserer Bedienungsanleitung vor.Das Erscheinungsbild des Produkts richtet sich nach dem Produkt,das Sie erhalten haben.Bitte verzeihen Sie uns,dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates fur unser Produkt gibt.
WARNING
- Lesen Sie sorgfältig und verstehen Sie alle MONTAGE UND BETRIEB
VORBEREITUNG DER INBETRIEBNAHME DIE ANLEITUNG.
- Die Nichtbeachtung der Sicherheitsregeln und anderer grundlegender Sicherheitsvorkehrungen kann kann zu schweren Verletzungen führen.
ALLGEMEINE SICHERHEITSREGELN
FEUER UND EXPLOSION
Wenn im Arbeitsbereich entzündbare Flüssigkeiten wie Benzin vorhanden sind,
Beachten Sie, dass brennbare Dämpfe sich entzünden oder explodieren können. Um Feuer und Explosion:
Benutzen Sie das Gerät nur in gut belufteten Bereichen.
Beseitigen Sie alle Zündquellen wie Zigaretten und tragbare elektrische
Lampen.
Bewahren Sie im Arbeitsbereich einen Funktionierenden Feuerlöscher auf.
Stellen Sie sicher, dass der Leitungsdruck den Nennbetriebsdruck nicht überschreitet. Ihres Schlauchauflollermodells.
Vor der Durchführung von Wartungsarbeiten schalten Sie die Stromversorgung aus und trennen Sie sie Leitung auf die Rolle und halten Sie den Druck in der Schlauchleitung vorsichtig ab.
HAUTBERUHRUNG
Die Flüssigkeit aus dem Dosiergerät, aus undachten Schläuchen oder aus gebrochenen Teilen wird kann schädlich für die Haut sein. Sofort mit Wasser reinigen. • Das
Dosiergerät nicht auf Personen oder Körperteile richten. Die Hand nicht über den Flüssigkeitsauslassenhalt. Leckagen nicht mit der Hand, dem Körper.
Handschuhen oder Lappen stoppen oder ablenken. • Alle Flüssigkeitsanschlüsse vor dem Betrieb des Geräts festziehen. • Schläuche und Kupplungen tätiglich prufen. Abgenutzte oder beschädigte Teile ersetzen.
sofort.
MISSBRAUCH DER AUSRUSTUNG
Missbrauch kann zu schweren Verletzungen
fuhren. Ziehen Sie den Schlauch von der Rolle, indem Sie den Schlauch selbst greifen, nicht die Steuerung Ventil.
- Schlauchaufroller sollenn je nach erforderlichem Öltyp verwendet werden - Schläuche und
Kabel nicht in der Höhe von Verkehrsflächen, scharfen Kanten, beweglichen
Teile und heiBe Oberflächen.
Schläuche nicht knicken oder überbiegen und keine Schläuche zum Ziehen von Geräten
verwenden. · Kinder und Tiere vom Arbeitsbereich fernhalten.
BEWAHREN SIE DIESE ANWEISUNGEN AUF
MODELL UND PARAMETER
| Modell | 1224BT-100-5 | 1224BT-100-4 | 1224BT- 1224BT- 100-3 | 1224BT-100-2 | 1224BT-100-1 | 1224BT-100 |
| Anwendung | Diesel,Kerosin | Diesel,Kerosin | Diesel,Kerosin | Diesel,Kerosin | Maschine Öl | Fett |
| Schlauch(ID*Länge) | 1"x33' | 3/4"x66' | 1"x50' | 3/4"x50' | 1/2"x50' | 1/2"x50' |
| SchlauchtemperaturBewertungen | -20 bis 70yy | -20 bis 70yy | -20 bis 70yy | -20 bis 70yy | -20 bis 100yy | -20 bis 100yy |
| Einlass | NPT1" | NPT3/4" | NPT1" | NPT3/4" NPT 1/2" NPT 1/4" | ||
| Auslauf | NPT1" | NPT3/4" | NPT1" | NPT3/4" NPT 1/2" NPT 1/4" | ||
| SchlauchArbeitenDruck | 300 psi | 300 psi 5800 | p300 psi | 300 psi | 2300 psi | |

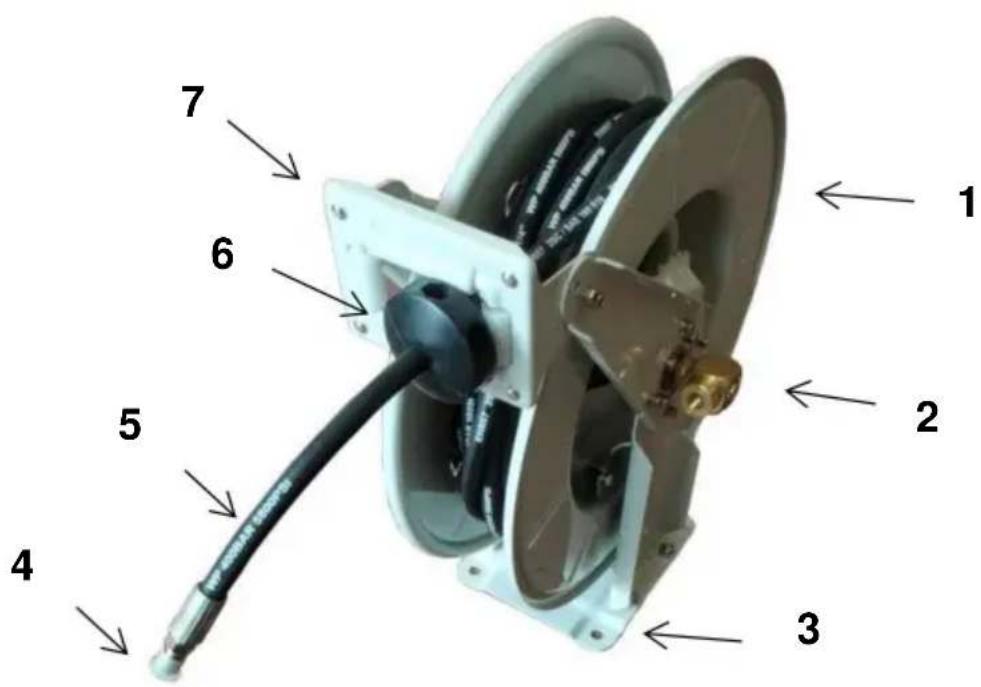

STRUKTURDIAGRAMM
- Stahlrolle 2. Einlassanschluss 3. Grundplatte 4. Auslass
- Schlauch 6. Schlauchstopper 7. Verstellbarer Führungsarm
KOMPONENTEN
| Modell | 1224BT-100-5 | 1224BT-100-4 | 1224BT-100-3 | 1224BT-100-2 | 1224BT-100-1 | 1224BT-100 |
| Schlauch Spule | 1 | 1 | 1 | 1 | 1 | 1 |
| Kraftstoffpistole | 1 | 1 | 1 | 1 | / | / |
| Schlauch Klemme | 2 | 2 | 2 | 2 | / | / |
| Schlauch Stopper | 1 | 1 | 1 | 1 | 1 | 1 |
| PTFE Band | 1 | 1 | 1 | 1 | 1 | 1 |
| Benutzer Handbuch | 1 | 1 | 11 1 1 |
INSTALLATION
Installationsvorbereitung:
1.itte bereiten Sie Handschuhe vor, um Kratzer durch scharfe Teile zu vermeiden, die wahrend der Installation auftreten.
2.itte offen Sie alle Kartons, um die Vollständigkeit des Zubehors zu überprüfen und in gutem Zustand.
Installation:
Schritt 1 Befestigen Sie die Schlauchtrommel an einer Wand oder einem LKW-Deck. Verwenden Sie unbedingt die entsprechende Hardware undziehen Sie sie fest an.

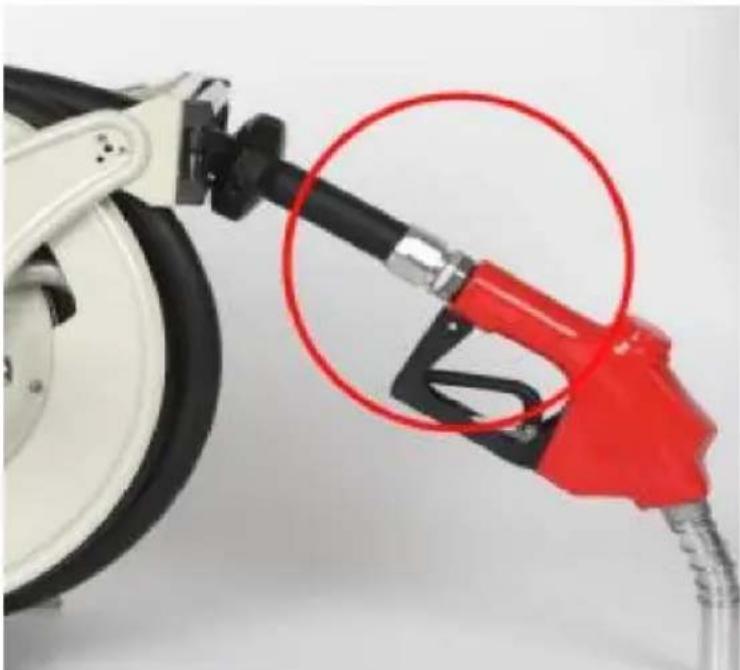

Schritt 2: SchlieBen Sie die Tankpistole an.
Hinweis: Es wird empfohlen, 3 bis 5 Schleifen PTFE-Band um die Verbindung zu wickeln.
Nur Modell 1224BT-100-5, 1224BT-100-4, 1224BT-100-3, 1224BT-100-2
hat eine Tankpistole.

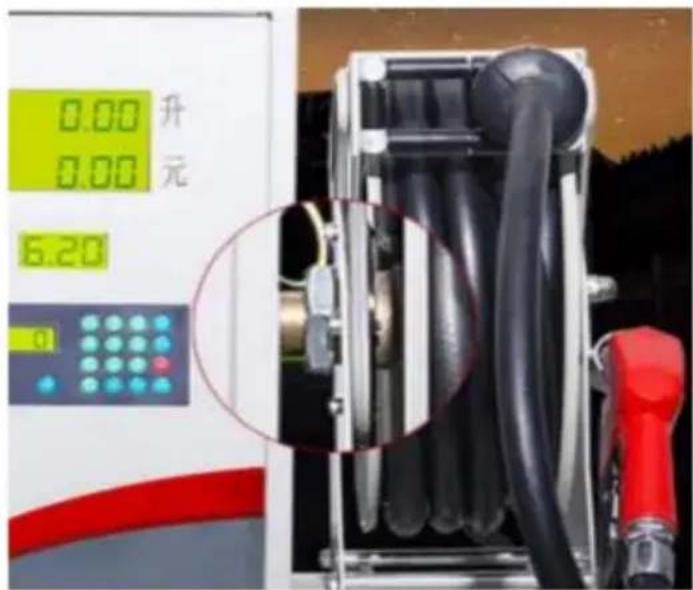

Schritt 3. Verbinden Sie den Rolleneinlass mit dem Ölversorgungstank oder der mobilen Ölquelleneinheit.
Hinweis: Es wird empfohlen, 3 bis 5 Schleifen PTFE-Band um die Verbindung zu wickeln.
(Tipp: Sie können zwischen einem TNP-Anschluss oder einem erweiterten Kraftstoffeinlassanschluss wahren.)

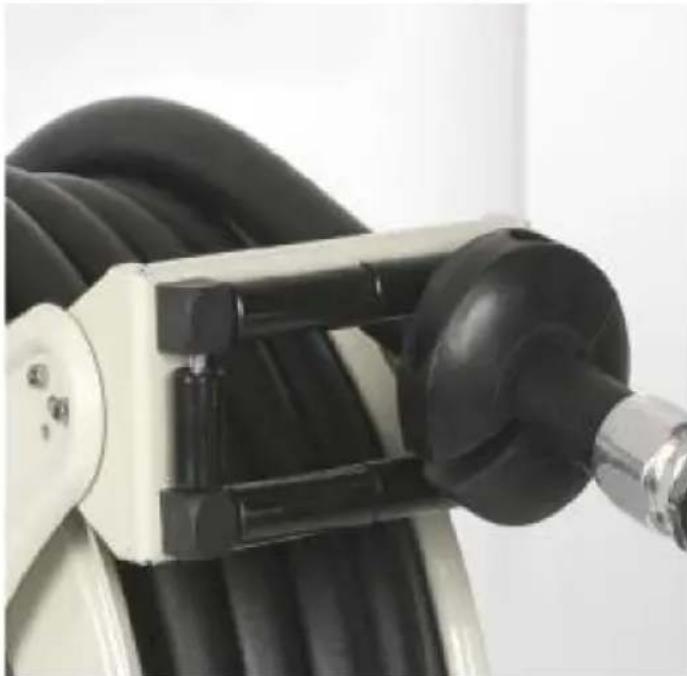

Schritt 4 Den Schlauch greifen und langsam auf die gewünschte Länge herausziehen.
Ratschenzähne für die Position halten den Schlauch an Ort und Stelle, es gibt ein Klicken
Ein Ton ist zu horen, um die Verriegelung sicherzustellen. Oder verwenden Sie den Schlauchstopper-Sucher, umihn zu fixieren. dann kann es verwendet werden.
Hinweis: Dieses Produkt verfügt über ein integriertes Sperrklinkensystem, das den
Schlauch während der Verwendung dort, wo Sieihn haben mochten, und schnell verstaut, wenn Sie fertig sind.
Während des langsamen Herausziehens des Schlauches ertont ein vier
aufeinanderfolgende "Klick" Erinnerungstone; Dies ist, wenn die Ratsche in der
Aktion. Der erst bis dritte Ton kann die Rolle sperren, und der vierte Ton wird
passieren die Sperre (konnen nicht verriegelt werden) und müssen in den nachsten Zyklus gezogen werden.
Schein 3: Um die Rolle nach dem Jocken weder einmalzinsen, harten sie den Schlauch des, zischen sie thn langsam einweig her zu und stiffer sie tne anschobend langsam wieder zuck.
Hinnoe: Aehn Sehnn Anfchtns des Srlharnt cndt, daa der Srlhaft gichnlagl aTtmntal atgckohlt.
NOTIZ:
y Um eine Beschädigung der Trommel zu vermeiden, halten Sie den Schlauch immer fest, während er Zurückspulen.
yitte verwenden Sie theseS Produkt entsprechend dem normalen Olversorgungsdruck, verwenden Sie theirs keinen Überdruck. y Der maximale
Arbeitsdruck des Produkts ist niedriger als der Betriebsdruck des Schlauches.
WARTUNG
Warten Sie ihre Rolle. Wenden Sie keine Gewalt an der Schlauchrolle an. Produkte sind{sicherer und leisten bessere Arbeit, wenn sie entsprechend ihrer Konstruktion verwendet werden. Planen Sie ihre Arbeit und verwenden Sie das richtige Produkt fur die jeweilige Aufgabe.
- Wenn die Rückholfeder versagt, wird aus Sicherheitsgründen dringend empfohlen,
Der Austausch des Federbehalters sollte von einem autorisierten Servicetechniker durchgeführt werden.
Die Feder kann unter hoher Spannung stehen und ein versehentliches Losen kann zu schweren Verletzungen führen. - Überprüfen Sie vor jedem Gebrauch, ob Teile beschädigt sind. Überprüfen Sie sorgfältig, ob das Produkt ordnungsgemäß Funktioniert und seine vorgesehene Funktion erfüllt. Ersetzen Sie beschädigte oder abgenutzte Teile sofort. Betreiben Sie das Produkt niemals mit einem beschädigten Teil.
- Nasse Arbeitsbereiche können zu Schaden an der Rolle führen. Es wird empfohlen, die Rolle bei Nichtgebrauch im Innenbereich aufzubewahren, um zu verhindern, dass sie durch Regen Nass wird.
Überprüfen Sie regelmäßigen den Zustand der Schläuche auf Verschleib oder Beschädigungen und überprüften Sie die Drehgelenk auf Leckage prufen. Abgenutzte, beschädigte oder undichte Teile ersetzen.
Fehlerbehebung
Bevor Sie den Kundendienst anrufen, überprüfen Sieitte Folgendes
Tipps zur Fehlerbehebung:
| Stillstand | Ursache | Lösung |
| Schlauch nicht vollständig einfahren | 1. Auslassdüse, Pistole oder Werkzeug ist zu schwer.2. Der Frühling ist mäde.3. Ersatzschlauch ist zu lang | 1. Federspannung erhöhen2. Federspannung erhöhen3. Schlauch mit der richtigen Länge montieren |
| Schlauch nicht überhaupt zurückziehen | Die Feder ist gebrochen oder hat verloren Spannung. | Ersetzen Sie den Federbehälter. |
| Rolle funktioniert nicht verriegeln | 1. Falsche Bedienung.2. Die Verriegelungsbaugruppe ist abgenutzt. | 1. Die Rolle rastet zuerst ein,zweites, drittes oder viertes „Klick".es spult automatisch darüber.2. Ersetzen Sie den Riegel Montage. |
| Flüssigkeitslecks vom Schwenken | Die Schwenkdichtungen sind beschädigt oder abgenutzt. | Drehgelenkdichtungen ersetzen. |
Sanven Technology Ltd.
Adresse: Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
In China hergestellt
