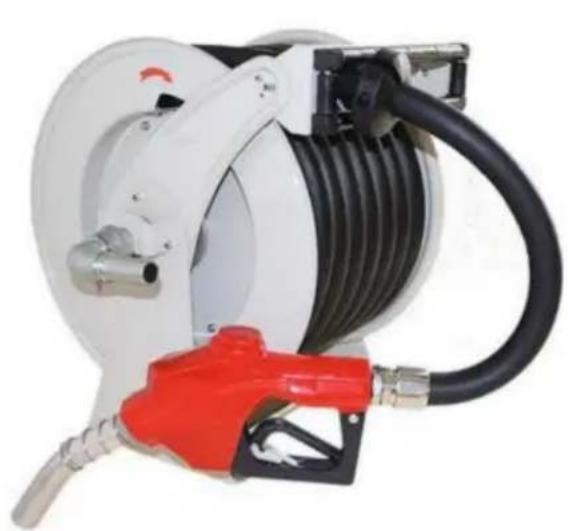

1224BT-100-5 - Wąż ogrodowy Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Wąż zwijany do paliwa
Marka	Vevor
Model	1224BT-100-5
Zastosowanie	Olej napędowy, Nafta
Materiał bębna	Stal
Długość węża	33 stopy (10 m)
Średnica wewnętrzna węża	1 cal (25,4 mm)
Maksymalne ciśnienie robocze	300 psi (20,7 bar)
Temperatura pracy	-20 do 70 °C
Przyłącze wlotowe	NPT 1 cal
Przyłącze wylotowe	NPT 1 cal
System blokujący	Zintegrowany zapadkowy
Pistolet paliwowy	W zestawie
Taśma PTFE	W zestawie
Typ montażu	Ścienny lub na podłodze ciężarówki
Konserwacja	Okresowo sprawdzać stan węża i złączy; wymieniać zużyte części
Bezpieczeństwo	Używać w dobrze wentylowanym miejscu, z dala od źródeł zapłonu; trzymać gaśnicę w pobliżu
Części zamienne	Wkład sprężynowy, obrotowe uszczelki dostępne

Często zadawane pytania - 1224BT-100-5 Vevor

Jaki rodzaj płynu mogę stosować z modelem 1224BT-100-5?

Ten model jest przeznaczony do oleju napędowego i nafty. Nie używać do benzyny ani innych łatwopalnych cieczy, chyba że wskazano inaczej.

Jak zamontować wąż zwijany Vevor 1224BT-100-5?

Przymocuj bęben zwijany do ściany lub podłogi ciężarówki za pomocą odpowiedniego osprzętu. Podłącz wlot bębna do zbiornika paliwa. W modelach z pistoletem podłącz pistolet do wylotu. Użyj taśmy PTFE na gwintach, aby zapobiec wyciekom.

Jakie jest maksymalne ciśnienie robocze?

Maksymalne ciśnienie robocze wynosi 300 psi (20,7 bar). Upewnij się, że ciśnienie w linii nie przekracza tej wartości.

Jak zwinąć wąż po użyciu?

Przytrzymaj wąż, pociągnij go powoli o około 30 cm, aby odblokować zapadkę, a następnie pozwól mu delikatnie się zwinąć. Nie pozwól, aby sam zahaczył się szybko.

Co zrobić, jeśli wąż nie zwija się całkowicie?

Sprawdź, czy pistolet lub dysza nie są zbyt ciężkie. Jeśli problem nadal występuje, możliwe, że sprężyna jest zmęczona. Możesz dodać napięcie sprężyny lub w razie potrzeby wymienić wkład sprężynowy.

Jak konserwować wąż zwijany?

Regularnie sprawdzaj wąż i obrotowe złącza pod kątem zużycia lub wycieków. Wyczyść urządzenie i przechowuj je w pomieszczeniu, gdy nie jest używane, aby uniknąć korozji. Natychmiast wymień uszkodzone części.

Czy mogę używać węża zwijanego z benzyną?

Nie, ten model jest przeznaczony wyłącznie do oleju napędowego i nafty. Użycie z benzyną lub innymi niezatwierdzonymi płynami może stwarzać ryzyko pożaru lub wybuchu.

Jak uniknąć wycieków przy złączach?

Podczas montażu owiń 3-5 zwojów taśmy PTFE wokół gwintów przed dokręceniem. Dokręć mocno, ale nie przesadź. Okresowo sprawdzaj obrotowe uszczelki i wymieniaj je w razie potrzeby.

Co zrobić, jeśli zatrzask blokujący nie działa?

Jeśli bęben nie blokuje się, sprawdź, czy słychać cztery 'kliknięcia' podczas wyciągania węża. Jeśli zatrzask jest zużyty, może być konieczna wymiana całego zespołu blokującego.

Czy wąż zwijany ma gwarancję?

Vevor oferuje pomoc techniczną i elektroniczny certyfikat gwarancyjny. Odwiedź stronę www.vevor.com/support, aby uzyskać więcej informacji na temat gwarancji i serwisu posprzedażnego.

INSTRUKCJA OBSŁUGI 1224BT-100-5 Vevor

Wsparcie techniczné i certyfikat gwarancji

elektronicnej www.vevor.com/support

INSTRUKCJA OBSLUGI BEBNA NA WAZ

Modele: 1224BT-100-5, 1224BT-100-4, 1224BT-100-3, 1224BT-100-2, 1224BT-100-1, 1224BT-100

Nadal staramy sieofferowacPaanstwu narzedzia w konkurencyjnych cenach. "Oszczedz poowe",Poowa ceny' lub innate podobne wyrazenia uzywane przyz nas stanowia jedynie szacunkowe oszczednosci, jakie mozes uzyska,cupujac u nas okreslone narzedzia w porownaniu z glownymi markami i niekoniecznie oznaczaja one objecie wszystkich kategorii narzedzi offeringsnych przyz nas.Uprzejmie przypominamy,aby dokladnie sprawdzi,czy skladajc u nas zamowienie faktycznie oszczedzas zoowe w porownaniu z glownymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

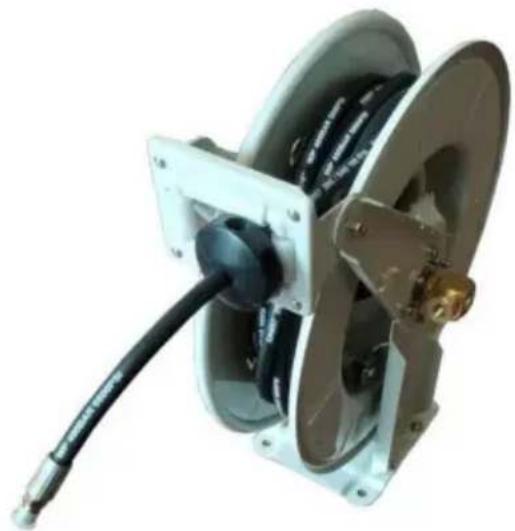

BEBEN NA WAZ

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIE Z NAMI!

Masz pytania dotyczace produktu? Potrzebujesz wsparcia technicznego? Skontaktuj sie znami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przy uzyciem nalewy uwaznie przyczytac wsystkie instrukcje. VEVOR zastrzega?soble jasn interpretez naszej instrukcji obslugi. Wyglad produktu bedzie zalez od produktu, ktory otrzymaresses. Prosimi o wybaczenia, ze nie poinformujemy Cię ponownie, jestw naszym produkcie pojawia sie jakiekolwiekactualizacja technologiczne lub oprogramowania.

WARNING

1. Przechytaj uwaznie i zrozum wszystkie instrukcje dotyczne montazu i uzytkowania.

INSTRUKCIE przyciem.

1. Nieprzestrzeganie zasad bezpiecznych i innych podstawychy ochronosci moze

spowodować powazne obrażeniaciała.

OGOLNE ZASADY BEZPIECZENSTWA

OGIEN I WYBUCH

Ježeli w mistręsću przyczne są znażduźsi zatawopalne płny, np. benzyna, naleź:

swiadomi, ze latwopalne opary moga sie zapalic lub wybuchnac. Aby pomoc zapobiec pozarom i wybuch:

Uzywaj sprezetu wychacnie w dobrze wentylowanym

pomieszczeniu. • Wyeliminuj wzystkie zródla zapłonu, takie jak papierosy i przeność urzadzenia elektryczne lampy.

W mistrjcu pracy nalezy trzyma c sprawna gasnice.

Upewnji sie, ze cijsnienie w przywodzie nie przyekracza znamionowego cijsnienia roboczego.

Twojego modelu bebna na waz.

Przed przystapieniem do prac konserwacyjnych danezy wyłaczyc i odłaczyc zasilanie. nawin zylkne na szpule i ostrożnie uwolnij ciasnienie z weza.

DOTYK SKÖRY

Plyn z urzadzenia dozujacego, przechiekajcy waz lub pekniete elementy moga

byc szkodliwe dla skóry. Natychmiast oczyszcić woda. • Nie kierowa

urzadzenia dozujacego w strone kogokolwiek lub jakiejkolwiek czeci cia. . Nie zaśtaniać wylotu pplynu. . Nie zatrzymwać ani nie odwracać wycieków reka.

cialem, rękawica ani szmata. • Przed uruchomieniem urzadzenia dokrecić wszystkie połaczenia plynu. • Codziennie sprawdzać węze i zȩczki. Wymieniać zuzyte lub uszkodzone czȩci.

natychmiast.

NIEWLAscIWE UZYCIE SPRZETU

Niewlasciwe uzychie moze spowodowa

powañne obrażenia. Wąź naleź wymiągać z;bębna, chwytajć za sam wąź, aNie za element sterujucy. zawór.

• Beben na wąż naleź stosowej zgodnia z wymaganym rodzajem oleju. • Węze i kable naleź prowadzić z dala od obszarów ruchu, ostrych krawędzi i ruchomych elementów.

czeSci goracych powierzchni.

Nie zaginaj ani nie wyginaj nadmiernie węzy iNie uzywaj ich do ciąniedcia sprzetu.

Trzymaj przyciei i zwierzeta z dala od obszaru roboczego.

ZAPISZ TE INSTRUKCJE

MODEL I PARAMETRY

Model	1224BT-100-5	1224BT-100-4	1224BT-100-3	1224BT-100-2	1224BT-100-1	1224BT-100
Aplikacja	Diesel, Nafta oczyszczona	Diesel, Nafta oczyszczona	Diesel, Nafta oczyszczona	Diesel, Nafta oczyszczona	Maszyna Olej	Smar
Waz gummy (ID*Długość)	1"x33'	3/4"x66'	1"x50'	3/4"x50'	1/2"x50'	1/2"x50'
Temperatura wearyza Ocena	-20~70 °C	-20~70 °C	-20~70 °C	-20~70 °C	-20~100 °C	-20~100 °C
Wlot	NPT1"	NPT3/4"	NPT1"	NPT3/4" NPT	1/2" NPT 1/4"
Wylot	NPT1"	NPT3/4"	NPT1"	NPT3/4" NPT	1/2" NPT 1/4"
Waz gummy Pracujucy Cieznienie	300 psi	300 psi	300 psi	300 psi	2300 psi	5800 psi

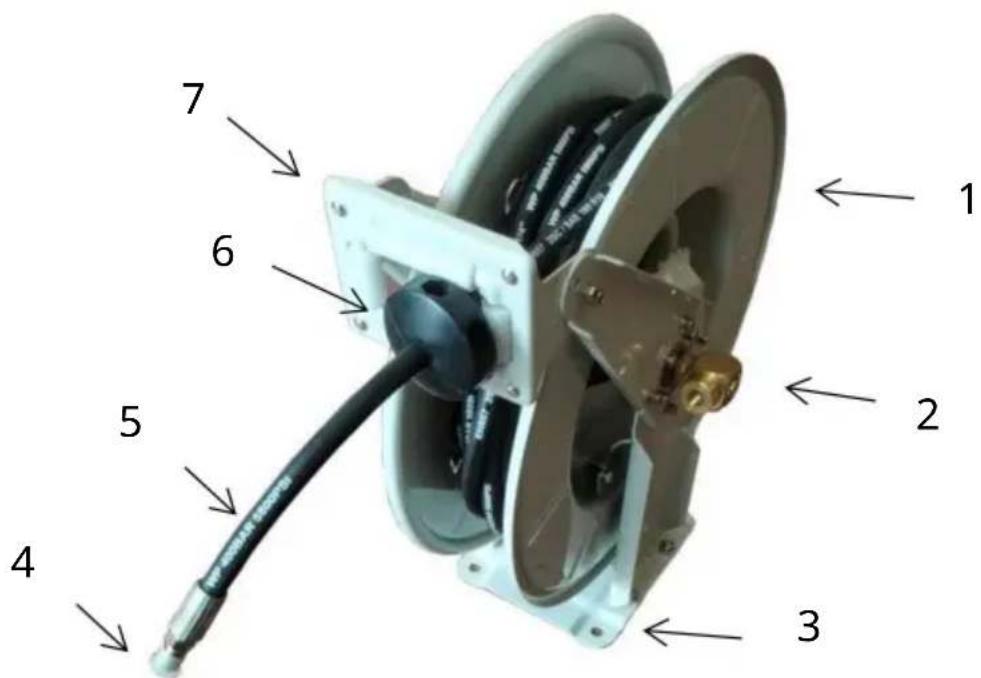

SCHEMAT STRUKTURY

1. Buben stalowy 2. Złacze wlotowe 3. Pfyta podstawowa 4. Wylot
2. Wąz 6. Zatyczka węza 7. Regulowane ramię prowadźace

SKŁADNIKI

Model	1224BT-100-5	1224BT-100-4	1224BT-100-3	1224BT-100-2 100-1	1224BT-1	1224BT-100
Waz gumowy Rolka	1	1	1	1	1	1
Pistolet paliwowy	1	1	1	1	/	/
Waz gumowy Zacisk	2	2	2	2	/	/
Waz gumowy Korek	1	1	1	1	1	1
PTFE taśma	1	1	1	1	1	1
Uzytkownik Podȩcznik	1	1 1 1 1		1

INSTALACJA

Przygotowanie do instalacji:

1. Przygotuj rękawice, abyunikacja zadrapan ostrymi czȩciami, które mogłowystapić podczas instalacji.
2. Otwórz wszystkie pudełka, aby sprawdzić,czy akcesoria są kompletnie. i w dobrym stanie.

Instalacja:

Krok 1 Przymocuj buben na wąź do sciany lub pokȩdu cięzarówki. Pamiętaj, aby uzyć odpowiedniago spreźtu i mocno dokróć.

Krok 2 Podźcz pistolet paliwowy.

Uwaga: Zaleca sie owinięcie połaczenia 3-5 petlami taśmy PTFE.

Tylko model 1224BT-100-5, 1224BT-100-4, 1224BT-100-3, 1224BT-100-2 ma pistonlet paliwowy.

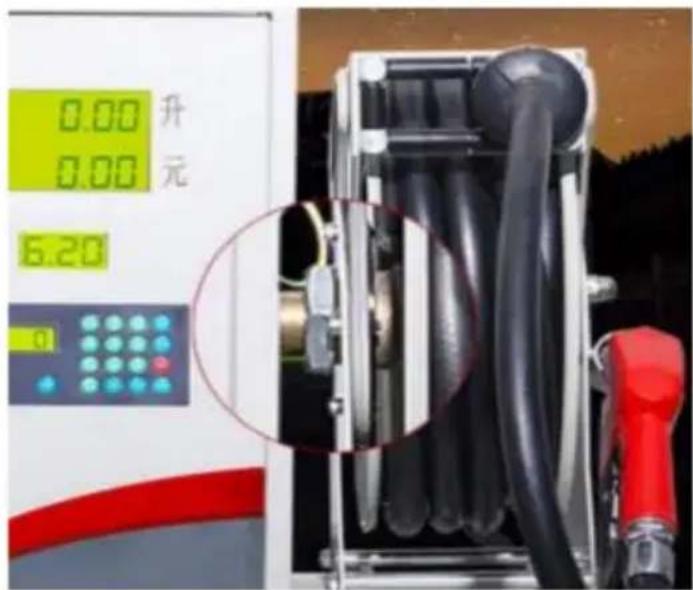

Krok 3 Podlacz wlot bębna do zbiornika z olejem lub przenosné zoRDla oleju.

Uwaga: Zaleca sie owinięcie połaczenia 3-5 petlami taśmy PTFE.

(Wskazówka:要去 wybrać zącze TNP lub przydńzone zącze wlotu paliwa.)

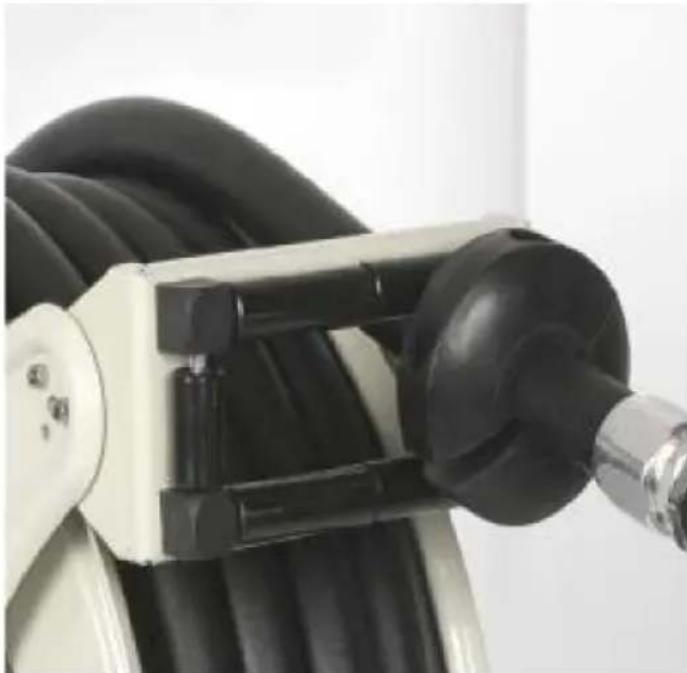

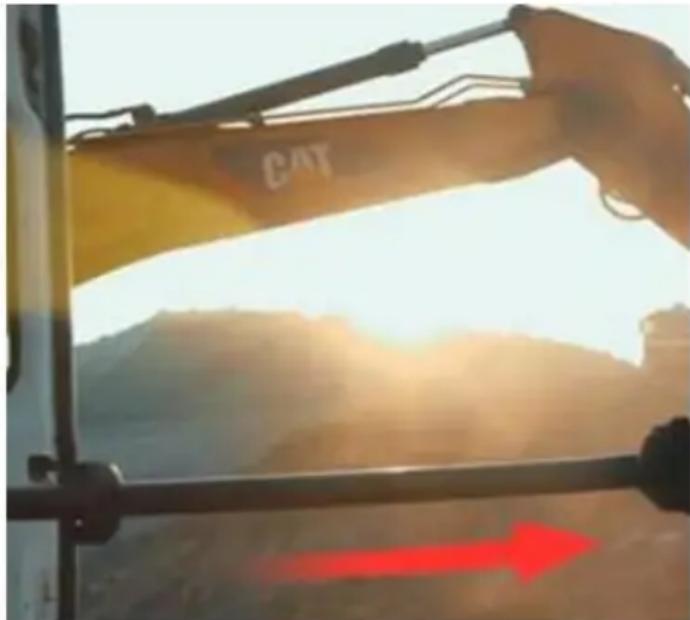

Krok 4 Chwyc waz i powoli wciagnij go na wymaganadugosc.

Zęby zapadkowe do ustalandia połozenia utrzymuja wą na sąscu, slychać klikȩcie

slychać dzwiek, aby upewnić sie, ze blokada jest zablokowana. lub uzyj lokalizatora zatyczki węź, aby ja naprawić. Tylko wtedy są na go uzywać.

Uwaga: Ten produit ma zintegrowany system zapadkowy blokujacy, który utrzymuje

wól zozna umieść w dowolnym.), i szybko schować po zakończeni uzytkowania.

Podczas powolnego wyciagania weza uslyszysz cztery

kolejne dzwieki przypominajace „klikanie"; to znaczy, ze zapadka jest w pozycji

akcja. Pierwszy do trzechiego dzwieku要去 zablokować rolke, a czwarty dzwiek

przechodź przy bez blokade (nie sąna ich zamknąc) i daneź je przyciąnć do nastepnégo cyklu.

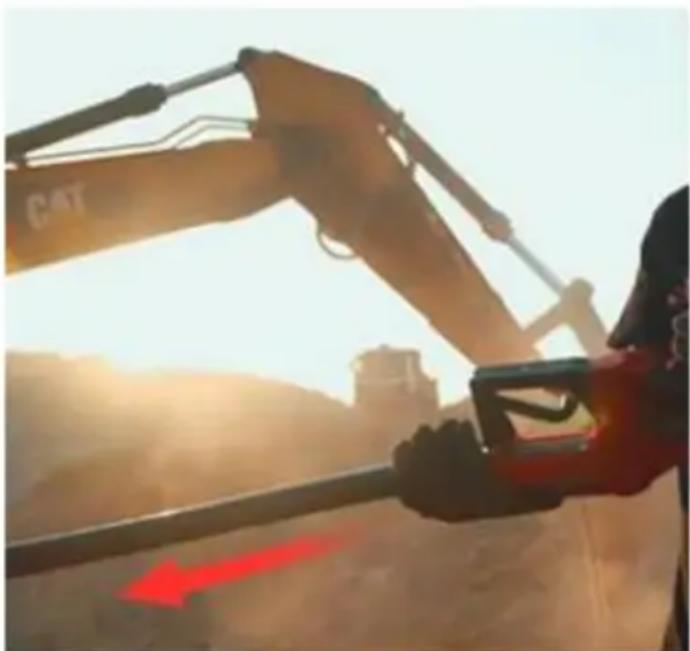

Krok 5 Aby schować bęben po zatankowaniu, przytrzymaj wąź, powoli golekko wysún, a nastepnie powoli wȩź z powrotem.

Uwaga: Podczas zwijania węza sąȩzy upewnić są,ź wȩ jest równomiercie nawinipty na szpuple

NOTATKA:

Aby uniknac uszkodzenia bēbna, zawsze trzymaj wąź podczas和他的 zwijania. przewijanie.

Uzywajingo produktu zgodnieznormalnym cijsnieniem oleju,nie stosuj nadmiernego cijsnienia.

Maksymalne cijsnienie robocze produktu jest nizsze niz cijsnienie robocze weza.

KONSERWACJA

Utrzymuj bęben. Nie naciągaj węź na silę. Produktory są bezpiecznychsze i lepiej spełniaja sąwoja funkcje, gdy są uzywane w spośob, do krógo zostymi zaprojectowane. Zaplanuj są prace i uzyj wąsciwogo produktu do danego zadania.

W przypadku awarii spreźyny powrotnej, ze wzgliźów bezpieczędwa, zdecydOWanieazolec sie jej wymiane. wymiana pojemnika spreźynowego powinna byc wykonana przy autoryzowanego technika serwisowej. Spręzyna要去 pod duźym napięciem, a jej przypadkowe uwolnienie要去 spowodowa pouazne obrażeniacia.
- Przed kaźdym uzyciem sprawdź,czy nie ma uszkodzonych częsci. Dokladnie sprawdź,czy produkt bezdiezdial prawidłowo i wykonywat zamierzoną funkcję. Natychmiast wymić uszkodzone lub zuzyte czȩsci. Nigdy nie uzywaj produktu z uszkodzoną czȩciej.
- Prace w mokrych.), prace w mokrych.), prace w mokrych.), prace w mokrych.), prace w mokrych.), prace w mokrych.), prace w mokrych.), prace w mokrych.), prace w mokrych.), prace w mokrych.), prace w mokrych.), prace w mokrych.), prace w mokrych.), prace w mlokach), prace w mokrych), prace w mokrych), prace w mokrych), prace w mokrych), prace w mokrych), prace w mokrych), prace w mokrych), prace w mokrych), prace w mokrych), prace w mokrych), prace w mokrych), prace w mokrych), prace w mokrych), prace.
- Okresowo sprawdzaj stan węź pod katem zuźycia lub uszkodzenia oraz sprawdź zȩcie obrotowej pod katem przycieku. Wymiść wszystkie zuźtyte, uszkodzone lub przyciekacja czȩci.

Rozwiagywanie problemów

Przed skontaktowaniem sie z zespolem serwisowym w celu uzyskania pomocy, sprawdź nastepujuce kwestie

porady dotyczne rozwiatywnia problemow:

Zatrzymanie	Przyczyna	Rozwiȩzanie
Wąź nie calkowicie wycoćć	1. Dysza wylotowa, pistolet lub narȩdzie jest za;cieźki. 2. Wiosna jest zmieczona. 3. Wąź zamienny jest zbyt dlugi	1. Dodaj napiȩcie spreȩźny 2. Dodaj napiȩcie spreȩźny 3. Dopasuj są o odpowiednej dluguść
Wąź nie wycoććsie w ogóle	Wiosna(PC) lub przyegrāna napiȩcie.	Wymiȩ poljemnik spreȩżnowy.
Rolka nie zatrzesk	1. Nieprawidłowowa obśuga. 2. Zespól zatrzesku jest zuȩzyty.	1. Najpiwow zatrzasność rolke, drugie, trzechie lub czwarte „klikość". przewija są automatycznie. 2. Wymiȩ zatrzesk montaż.
Wycieki piłnów z obrotu	Uszczelki obrotowe są uszkodzone lub noszony.	Wymiȩ uzȩzelki obrotowe.

Sanven Technology Ltd.

Adres: Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Wyprodukowano w Chinach
