Typ produktu	Zwijacz węża paliwowego
Marka	Vevor
Model	1224BT-100-2
Zalecane zastosowanie	Olej napędowy, nafta
Średnica wewnętrzna węża	3/4" (19 mm)
Długość węża	50 stóp (15,24 m)
Temperatura robocza	-20°C do 70°C
Maksymalne ciśnienie robocze	300 psi (20,7 bar)
Przyłącze wlotowe	NPT 3/4"
Przyłącze wylotowe	NPT 3/4"
Materiał szpuli	Stal
Pistolet paliwowy w zestawie	Tak
System blokowania	Zintegrowany zapadkowy z 3 pozycjami blokady
Regulowane ramię prowadzące	Tak
Montaż	Naścienny lub na pokładzie ciężarówki
Dołączone akcesoria	Taśma PTFE, zaślepka węża, instrukcja obsługi
Bezpieczeństwo	Nie używać z benzyną; usuń źródła zapłonu; noś rękawiczki
Konserwacja	Regularnie sprawdzaj wąż i przyłącza; wymieniaj zużyte części; przechowuj w pomieszczeniu
Gwarancja i wsparcie	Wsparcie techniczne przez www.vevor.com/support
Producent	Sanven Technology Ltd., Wyprodukowano w Chinach

Często zadawane pytania - 1224BT-100-2 Vevor

Jak zainstalować zwijacz węża Vevor 1224BT-100-2?

Przymocuj szpulę do ściany lub pokładu ciężarówki za pomocą odpowiedniego osprzętu. Następnie podłącz pistolet paliwowy, nawijając 3–5 zwojów taśmy PTFE wokół złącza. Podłącz wlot szpuli do zbiornika zasilającego. Wyciągaj wąż powoli do żądanej długości; dźwięk kliknięcia oznacza zablokowanie.

Jakie rodzaje płynów można stosować z tym modelem?

Ten model jest przeznaczony do oleju napędowego i nafty. Nie używaj z benzyną ani innymi łatwopalnymi płynami bez sprawdzenia kompatybilności.

Jak zwinąć wąż po użyciu?

Trzymaj wąż, pociągnij go lekko, aby odblokować zapadkę, a następnie prowadź go powoli podczas zwijania. Upewnij się, że wąż owija się równomiernie wokół szpuli, aby uniknąć uszkodzeń.

Jakie jest maksymalne ciśnienie robocze?

Maksymalne ciśnienie robocze wynosi 300 psi (20,7 bar). Nie przekraczaj tego ciśnienia, aby uniknąć ryzyka wycieku lub pęknięcia.

Co zrobić, jeśli wąż nie zwija się całkowicie?

Sprawdź, czy dysza lub pistolet nie są zbyt ciężkie. Jeśli sprężyna jest zmęczona, możesz zwiększyć jej napięcie. Jeśli wąż zastępczy jest dłuższy niż oryginalny, zainstaluj odpowiednią długość.

Jak konserwować zwijacz węża?

Przed każdym użyciem sprawdź stan węża i złączy. Wymień zużyte lub uszkodzone części. Przechowuj zwijacz w pomieszczeniu, aby uniknąć wilgoci. Okresowo sprawdzaj wycieki na sworzniu obrotowym.

Czy sprężyna powrotna jest naprawialna?

W przypadku awarii sprężyny zaleca się wymianę obudowy sprężyny przez autoryzowanego technika ze względu na wysokie napięcie. Przypadkowe zwolnienie może spowodować poważne obrażenia.

Czy mogę używać tego produktu z wodą?

Nie, ten produkt jest przeznaczony do paliw takich jak olej napędowy i nafta. Woda może uszkodzić uszczelki i mechanizm. W razie potrzeby użyj zwijacza przystosowanego do wody.

Jak rozwiązać problem wycieku na sworzniu obrotowym?

Wycieki na sworzniu wskazują na zużyte uszczelki. Wymień uszczelki obrotowe. Przed interwencją odłącz zasilanie i zwolnij ciśnienie w wężu.

Gdzie znaleźć wsparcie techniczne i gwarancję?

Wsparcie techniczne i elektroniczny certyfikat gwarancji są dostępne na stronie www.vevor.com/support. Zachowaj dowód zakupu.

INSTRUKCJA OBSŁUGI 1224BT-100-2 Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

INSTRUKCJA OBSŁUGI BĘBNA NA WĄŻ

Modele: 1224BT-100-5, 1224BT-100-4, 1224BT-100-3, 1224BT-100-2, 1224BT-100-1, 1224BT-100

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. Łędź połowę", „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią acunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w iu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzianych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

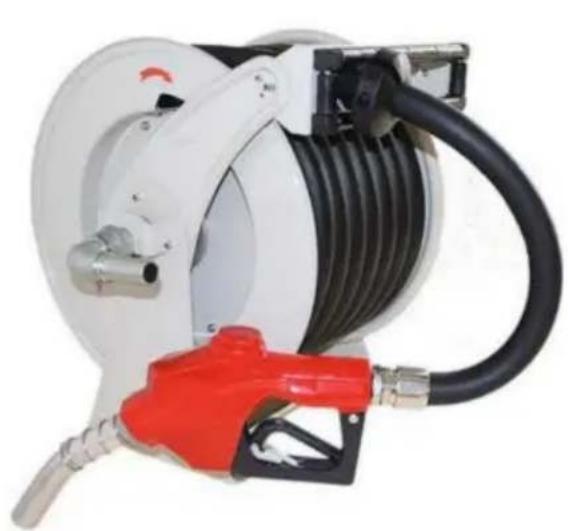

BĘBEN NA WAŻ

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

WARNING

1. Przeczytaj uważnie i zrozum wszystkie instrukcje dotyczące montażu i użytkowania.

INSTRUKCJE przed użyciem.

1. Nieprzestrzeganie zasad bezpieczeństwa i innych podstawowych środków ostrożności może

spowodować poważne obrażenia ciała.

OGÓLNE ZASADY BEZPIECZEŃSTWA

OGIEN I WYBUCH

Jeżeli w miejscu pracy znajdują się łatwopalne płyny, np. benzyna, należy:

świadomi, że łatwopalne opary mogą się zapalić lub wybuchnąć. Aby pomóc zapobiec pożarom i wybuch: •

Używaj sprzętu wyłącznie w dobrze wentylowanym

pomieszczeniu. • Wyeliminuj wszystkie źródła zapłonu, takie jak papierosy i przenośne urządzenia elektryczne lampy. •

W miejscu pracy należy trzymać sprawną gaśnicę.

Upewnij się, że ciśnienie w przewodzie nie przekracza znamionowego ciśnienia roboczego.

Twojego modelu bębna na wąż.

Przed przystąpieniem do prac konserwacyjnych należy wyłączyć i odłączyć zasilanie.

nawiń żyłkę na szpulę i ostrożnie uwolnij ciśnienie z węża.

DOTYK SKÓRY

Płyn z urządzenia dozującego, przeciekający wąż lub pęknięte elementy mogą

być szkodliwe dla skóry. Natychmiast oczyścić woda. • Nie kierować

urządzenia dozującego w stronę kogokolwiek lub jakiejkolwiek części ciała. • Nie zasłaniać wylotu płynu. • Nie zatrzymywać ani nie odwracać wycieków ręką,

ciałem, rękawicą ani szmatą. • Przed uruchomieniem urządzenia dokręcić wszystkie połączenia płynu. • Codziennie sprawdzać węże i złączki. Wymieniać zużyte lub uszkodzone części.

natychmiast.

NIEWŁAŚCIWE UŻYCIE SPRZĘTU

Niewłaściwe użycie może spowodować

poważne obrażenia. • Wąż należy wyciągać z bębna, chwytając za sam wąż, a nie za element sterujący. zawór.

- Bęben na wąż należy stosować zgodnie z wymaganym rodzajem oleju. • Węże i kable należy prowadzić z dala od obszarów ruchu, ostrych krawędzi i ruchomych elementów.

części i gorących powierzchni.

Nie zaginaj ani nie wyginaj nadmiernie węży i nie używaj ich do ciągnięcia sprzętu.

Trzymaj dzieci i zwierzęta z dala od obszaru roboczego.

ZAPISZ TE INSTRUKCJE

MODEL I PARAMETRY

Model	1224BT-100-5	1224BT-100-4	1224BT-100-3	1224BT-100-2	1224BT-100-1	1224BT-100
Aplikacja	Diesel,Nafta oczyszczona	Diesel,Nafta oczyszczona	Diesel,Nafta oczyszczona	Diesel,Nafta oczyszczona	MaszynaOlej	Smar
Wąż gumowy(ID*Długość)	1"x33'	3/4"x66'	1"x50'	3/4"x50'	1/2"x50'	1/2"x50'
Temperatura wężaOcena	-20~70°C	-20~70°C	-20~70°C	-20~70°C	-20~100°C	-20~100°C
Wlot	NPT1"	NPT3/4"	NPT1"	NPT3/4" NPT	1/2" NPT 1/4"
Wylot	NPT1"	NPT3/4"	NPT1"	NPT3/4" NPT	1/2" NPT 1/4"
Wąż gumowyPracującyCiśnienie	300 psi	300 psi	300 psi	300 psi	2300 psi	5800 psi

SCHEMAT STRUKTURY

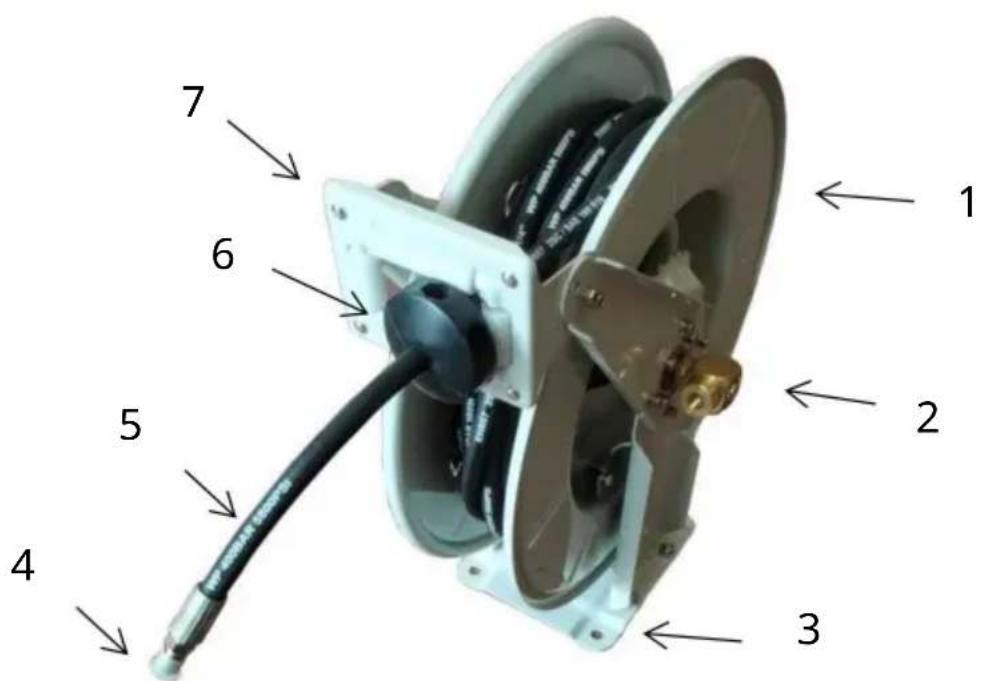

1. Bęben stalowy 2. Złącze wlotowe 3. Płyta podstawowa 4. Wylot
2. Wąż 6. Zatyczka węża 7. Regulowane ramię prowadzące

SKŁADNIKI

Model	1224BT-100-5	1224BT-100-4	1224BT-100-3	1224BT-100-2 100-1	1224BT-100	1224BT-100
Wąz gumowyRolka	1	1	1	1	1	1
Pistolet paliwowy	1	1	1	1	/	/
Wąz gumowyZacisk	2	2	2	2	/	/
Wąz gumowyKorek	1	1	1	1	1	1
PTFEtaśma	1	1	1	1	1	1
UżytkownikPodręcznik	1	1 1 1 1		1

INSTALACJA

Przygotowanie do instalacji:

1. Przygotuj rękawice, aby uniknąć zadrapań ostrymi częściami, które mogą wystąpić podczas instalacji.
2. Otwórz wszystkie pudełka, aby sprawdzić, czy akcesoria są kompletne. i w dobrym stanie.

Instalacja:

Krok 1 Przymocuj bęben na wąż do ściany lub pokładu ciężarówki. Pamiętaj, aby użyć odpowiedniego sprzętu i mocno dokręć.

Krok 2 Podłącz pistolet paliwowy.

Uwaga: Zaleca się owinięcie połączenia 3-5 pętlami taśmy PTFE.

Tylko model 1224BT-100-5, 1224BT-100-4, 1224BT-100-3, 1224BT-100-2 ma pistolet paliwowy.

Krok 3 Podłącz wlot bębna do zbiornika z olejem lub przenośnego źródła oleju.

Uwaga: Zaleca się owinięcie połączenia 3–5 pętlami taśmy PTFE.

(Wskazówka: możesz wybrać złącze TNP lub przedłużone złącze wlotu paliwa.)

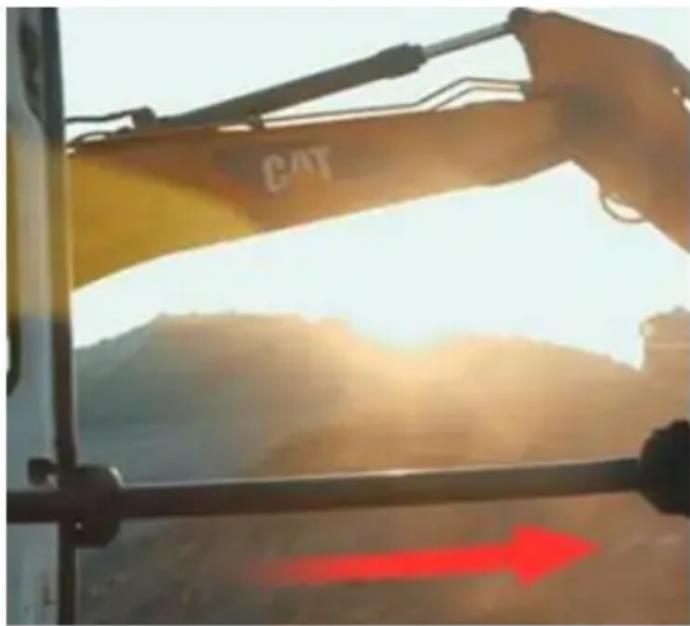

Krok 4 Chwyć wąż i powoli wyciągnij go na wymaganą długość.

Zęby zapadkowe do ustalania położenia utrzymują wąż na miejscu, słychać kliknięcie słychać dźwięk, aby upewnić się, że blokada jest zablokowana. lub użyj lokalizatora zatyczki węża, aby ją naprawić. Tylko wtedy można go używać.

Uwaga: Ten produkt ma zintegrowany system zapadkowy blokujący, który utrzymuje wąż można umieścić w dowolnym miejscu podczas użytkowania i szybko schować po zakończeniu użytkowania.

Podczas powolnego wyciągania węża usłyszysz cztery kolejne dźwięki przypominające „klikanie”; to znaczy, że zapadka jest w pozycji akcja. Pierwszy do trzeciego dźwięku może zablokować rolkę, a czwarty dźwięk przechodzą przez blokadę (nie można ich zamknąć) i należy je przeciągnąć do następnego cyklu.

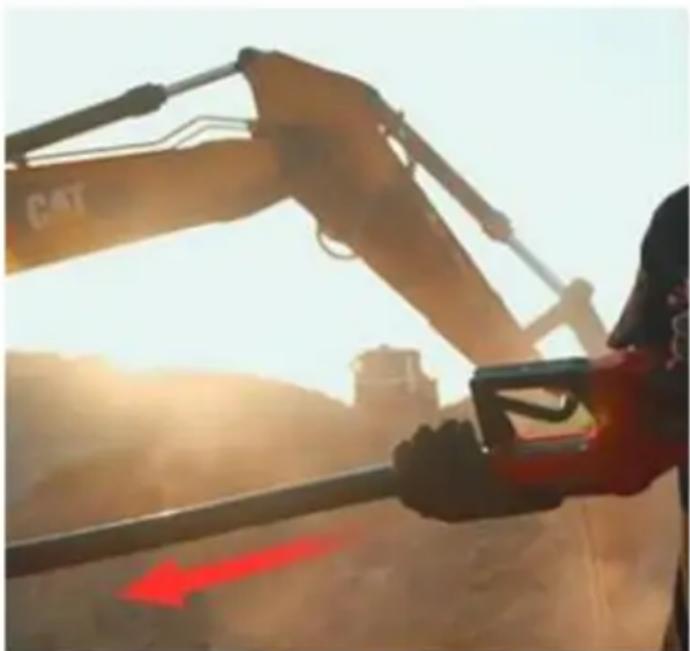

Krok 5 Aby schować bęben po zatankowaniu, przytrzymaj wąż, powoli go lekko wysuń, a następnie powoli włóż z powrotem.

Uwaga: Podczas zwijania węża należy upewnić się, że wąż jest równomiernie nawinięty na szpulę

Aby uniknąć uszkodzenia bębna, zawsze trzymaj wąż podczas jego zwijania. przewijanie.

Używaj tego produktu zgodnie z normalnym ciśnieniem oleju, nie stosuj nadmiernego ciśnienia.

Maksymalne ciśnienie robocze produktu jest niższe niż ciśnienie robocze węża.

KONSERWACJA

Utrzymuj bęben. Nie naciągaj węża na siłę. Produkty są bezpieczniejsze i lepiej spełniają swoją funkcję, gdy są używane w sposób, do którego zostały zaprojektowane. Zaplanuj swoją pracę i użyj właściwego produktu do danego zadania.

W przypadku awarii sprężyny powrotnej, ze względów bezpieczeństwa, zdecydowanie zaleca się jej wymianę. wymiana pojemnika sprężynowego powinna być wykonana przez autoryzowanego technika serwisowego. Sprężyna może być pod dużym napięciem, a jej przypadkowe uwolnienie może spowodować poważne obrażenia ciała.
Przed każdym użyciem sprawdź, czy nie ma uszkodzonych części. Dokładnie sprawdź, czy produkt będzie działat prawidłowo i wykonywał zamierzoną funkcję. Natychmiast wymień uszkodzone lub zużyte części. Nigdy nie używaj produktu z uszkodzoną częścią.
- Prace w mokrych miejscach mogą spowodować uszkodzenie szpuli, dlatego zaleca się, aby szpula znajdowała się w pomieszczeniu, gdy nie jest używana, aby uniknąć zamoczenia jej przez deszcz.
- Okresowo sprawdzaj stan węża pod kątem zużycia lub uszkodzenia oraz sprawdź złącze obrotowe pod kątem przecieku. Wymień wszystkie zużyte, uszkodzone lub przeciekające części.

Rozwiązywanie problemów

Przed skontaktowaniem się z zespołem serwisowym w celu uzyskania pomocy, sprawdź następujące kwestie

porady dotyczące rozwiązywania problemów:

Zatrzymanie	Przyczyna	Rozwiązanie
Wąż nie całkowicie wycofać	1. Dysza wylotowa, pistolet lub narzędzie jest za ciężki.2. Wiosna jest zmęczona.3. Wąż zamienny jest zbyt długi	1. Dodaj napięcie sprężyny2. Dodaj napięcie sprężyny3. Dopasuj wąż o odpowiedniej długości
Wąż nie wycofać się w ogóle	Wiosna pękła lub przegrała napięcie.	Wymień pojemnik sprężynowy.
Rolka nie zatrzask	1. Nieprawidłowa obsługa.2. Zespół zatrzasku jest zużyty.	1. Najpierw zatrzasnąć rolkę, drugie, trzecie lub czwarte „kliknięcie”. przewija się automatycznie.2. Wymień zatrzask montaż.
Wycieki płynów z obrotu	Uszczelki obrotowe są uszkodzone lub noszony.	Wymień uszczelki obrotowe.
