1224BT-100-2 - Tuinslang Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Brandstofslanghaspel
Merk	Vevor
Model	1224BT-100-2
Aanbevolen gebruik	Diesel, kerosine
Binnendiameter slang	3/4" (19 mm)
Lengte slang	50 voet (15,24 m)
Bedrijfstemperatuur	-20°C tot 70°C
Maximale werkdruk	300 psi (20,7 bar)
Inlaataansluiting	NPT 3/4"
Uitlaataansluiting	NPT 3/4"
Materiaal spoel	Staal
Brandstofpistool inbegrepen	Ja
Vergrendelingssysteem	Geïntegreerd pal met 3 vergrendelingsposities
Verstelbare armgeleider	Ja
Installatie	Aan muur of op vrachtwagendek
Inbegrepen accessoires	PTFE-tape, slangdop, gebruikershandleiding
Veiligheid	Niet gebruiken met benzine; ontstekingsbronnen verwijderen; handschoenen dragen
Onderhoud	Controleer slang en aansluitingen regelmatig; versleten onderdelen vervangen; binnen opslaan
Garantie en ondersteuning	Technische ondersteuning via www.vevor.com/support
Fabrikant	Sanven Technology Ltd., Gemaakt in China

Veelgestelde vragen - 1224BT-100-2 Vevor

Hoe installeer ik de Vevor 1224BT-100-2 slanghaspel?

Bevestig de spoel aan een muur of vrachtwagendek met geschikt materiaal. Sluit vervolgens het brandstofpistool aan door 3 tot 5 windingen PTFE-tape om de verbinding te wikkelen. Sluit de inlaat van de spoel aan op de toevoertank. Trek de slang langzaam uit tot de gewenste lengte; een hoorbare klik geeft aan dat de vergrendeling is ingeschakeld.

Welke vloeistoffen kunnen met dit model worden gebruikt?

Dit model is ontworpen voor diesel en kerosine. Niet gebruiken met benzine of andere brandbare vloeistoffen zonder compatibiliteit te controleren.

Hoe trek ik de slang na gebruik in?

Houd de slang vast, trek er licht aan om het pal te ontgrendelen en geleid deze langzaam tijdens het oprollen. Zorg ervoor dat de slang gelijkmatig om de spoel wordt gewikkeld om schade te voorkomen.

Wat is de maximale werkdruk?

De maximale werkdruk is 300 psi (20,7 bar). Overschrijd deze druk niet om lekkage of barsten te voorkomen.

Wat te doen als de slang niet volledig intrekt?

Controleer of het mondstuk of pistool niet te zwaar is. Als de veer versleten is, kunt u de spanning verhogen. Als de vervangende slang langer is dan het origineel, monteer dan de juiste lengte.

Hoe onderhoud ik de slanghaspel?

Controleer voor elk gebruik de staat van de slang en aansluitingen. Vervang versleten of beschadigde onderdelen. Bewaar de haspel binnen om vocht te voorkomen. Controleer periodiek op lekkages bij de draaipunt.

Is de terugtrekveer te repareren?

Bij een defecte veer wordt sterk aanbevolen de veerbehuizing te laten vervangen door een erkende technicus vanwege de hoge spanning. Per ongeluk loslaten kan ernstig letsel veroorzaken.

Kan ik dit product met water gebruiken?

Nee, dit product is ontworpen voor brandstoffen zoals diesel en kerosine. Water kan de afdichtingen en het mechanisme beschadigen. Gebruik indien nodig een voor water geschikte haspel.

Hoe los ik een lekkage bij het draaipunt op?

Lekkage bij het draaipunt duidt op versleten afdichtingen. Vervang de draaipuntafdichtingen. Koppel eerst de toevoer los en laat de slang drukloos maken voordat u ingrijpt.

Waar vind ik technische ondersteuning en garantie?

Technische ondersteuning en het elektronische garantiecertificaat zijn beschikbaar op de website www.vevor.com/support. Bewaar het aankoopbewijs.

GEBRUIKSAANWIJZING 1224BT-100-2 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

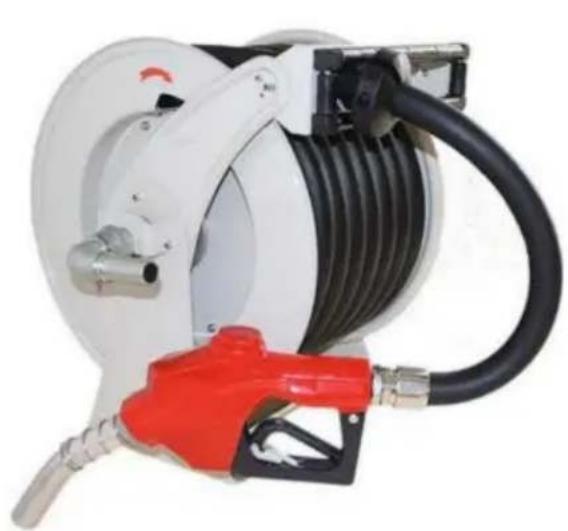

SLANGHASPEL

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

WARNING

1. Lees alle MONTAGE- EN BEDIENINGSINSTRUCTIES zorgvuldig door en begrijp ze.

GEBRUIKSAANWIJZING vóór gebruik.

1. Het niet naleven van de veiligheidsregels en andere elementaire veiligheidsmaatregelen kan ernstig persoonlijk letsel tot gevolg hebben.

ALGEMENE VEILIGHEIDSREGELS

BRAND EN EXPLOSIE

Wanneer er brandbare vloeistoffen, zoals benzine, in het werkgebied aanwezig zijn, moet u: bewust dat ontvlambare dampen kunnen ontbranden of exploderen. Om brand en explosie: •

Gebruik de apparatuur alleen in een goed geventileerde ruimte.

- Verwijder alle ontstekingsbronnen, zoals sigaretten en draagbare elektrische apparaten. lampen.

- Zorg dat er een werkende brandblusser in de werkruimte aanwezig is.

Zorg ervoor dat de leidingdruk de nominale bedrijfsdruk niet overschrijdt van uw model slanghaspel.

Voordat u onderhoud uitvoert, moet u de stroomtoevoer uitschakelen en loskoppelen. Sluit de slang aan op de haspel en laat de druk voorzichtig ontsnappen.

HUIDAANRAKING

De vloeistof uit het doseerapparaat, lekkende slangen of kapotte onderdelen zullen

schadelijk zijn voor de huid. Maak onmiddellijk schoon met water. • Richt

het doseerapparaat niet op iemand of op een lichaamsdeel. • Plaats uw hand niet op de vloeistofuitlaat. • Stop of buig lekken niet af met uw hand,

lichaam, handschoen of doek. • Draai alle vloeistofaansluitingen vast voordat u de apparatuur bedient. • Controleer slangen en koppelingen dagelijks. Vervang versleten of beschadigde onderdelen.

onmiddellijk.

MISBRUIK VAN APPARATUUR

Verkeerd gebruik kan ernstig letsel

veroorzaken. • Trek de slang van de haspel door de slang zelf vast te pakken, niet de bedieningshe ventiel.

- De slanghaspel moet worden gebruikt in overeenstemming met het vereiste type

olie. • Leid slangen en kabels weg van verkeersgebieden, scherpe randen, bewegende delen en onderdelen en hete

oppervlakken. • Knik of buig slangen niet te ver en gebruik slangen niet om apparatuur te trekken. • Houd kinderen en dieren uit de buurt van het werkgebied.

BEWAAR DEZE INSTRUCTIES

MODEL EN PARAMETERS

Model	1224BT-100-5	1224BT-100-4	1224BT-100-3	1224BT-100-2	1224BT-100-1	1224BT-100
Sollicitatie	Diesel, Kerosine	Diesel, Kerosine	Diesel, Kerosine	Diesel, Kerosine	Machine Olie	Vet
Slang (ID*Lengte)	1"x33'	3/4"x66'	1"x50'	3/4"x50'	1/2"x50'	1/2"x50'
Slangtemp. Beoordeling	-20~70	-20~70	-20~70	-20~70	-20~100	-20~100
Inlaat	NPT1"	NPT3/4"	NPT1"	NPT3/4" NPT 1/2" NPT 1/4"
Uitlaat	NPT1"	NPT3/4"	NPT1"	NPT3/4" NPT 1/2" NPT 1/4"
Slang Werken Druk	300psi	300psi	300psi	300psi	2300psi	5800psi

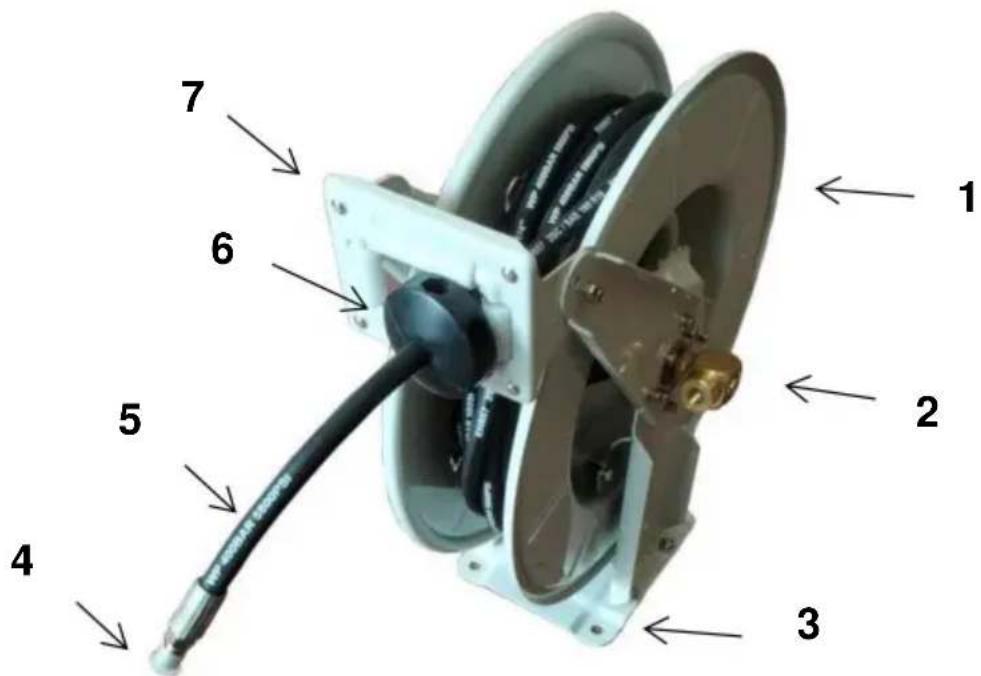

STRUCTUURDIAGRAM

1. Stalen haspel 2. Inlaatconnector 3. Bodemplaat 4. Uitlaat
2. Slang 6. Slangstopper 7. Verstelbare geleidingsarm

COMPONENTEN

Model	1224BT-100-5	1224BT-100-4	1224BT-100-3	1224BT-100-2	1224BT-100-1	1224BT-100
SlangHaspel	1	1	1	1	1	1
Brandstofpistool	1	1	1	1	/	/
SlangKlem	2	2	2	2	/	/
SlangStop	1	1	1	1	1	1
PTFEplakband	1	1	1	1	1	1

GebruikerHandmatig

1 1 1 11 1

INSTALLATIE

Voorbereiding van de installatie:

1. Zorg dat u handschoenen bij de hand hebt om te voorkomen dat u bekrast raakt door scherpe onderdelen die kunnen die tijdens de installatie kunnen optreden.
2. Open alle dozen om te controleren of de accessoires compleet zijn en in goede staat.

Installatie:

Stap 1 Bevestig de slanghaspel aan een muur of vrachtwagendek. Zorg ervoor dat u geschikte hardware en draai deze stevig vast.

Stap 2 Sluit het brandstofpistool aan.

Let op: Het is raadzaam om 3 tot 5 lussen PTFE-tape rond de verbinding te wikkelen. Alleen model 1224BT-100-5, 1224BT-100-4, 1224BT-100-3, 1224BT-100-2

heeft een brandstofpistool.

Stap 3 Sluit de haspelinlaat aan op de olietank of de mobiele oliebroneenheid.

Let op: Het is raadzaam om 3 tot 5 lussen PTFE-tape rond de verbinding te wikkelen.

(Tip: u kunt kiezen voor een TNP-connector of een verlengde brandstofinlaatconnector.)

Stap 4 Pak de slang vast en trek deze langzaam uit tot de gewenste lengte.

Rateltanden voor de positie houden de slang op zijn plaats, er is een klikgeluid

geluid is te horen om vergrendeling te verzekeren. of gebruik de slangstopper-locator om het te repareren. Alleen dan kan het gebruikt worden.

Let op: Dit product heeft een geïntegreerd vergrendelingsratelsysteem dat de

slang waar u maar wilt tijdens gebruik en snel op te bergen als u klaar bent.

Tijdens het langzaam uittrekken van de slang hoort u vier

opeenvolgende "klikkende" herinneringsgeluiden; Dit is wanneer de ratel in de

actie. De eerste tot en met derde geluiden kunnen de haspel blokkeren, en het vierde geluid zal

passeren het slot (kan niet op slot) en moeten naar de volgende cyclus worden getrokken.

Stap 5 Om de haspel na het tanken weer op te rollen, houdt u de slang vast, trekt u deze langzaam een stukje uit en plaatst u deze vervolgens weer langzaam terug.

Let op: Zorg er bij het oprollen van de slang voor dat de slang gelijkmatig om de haspel is gewikkeld.

ÿ Om schade aan de haspel te voorkomen, moet u de slang altijd vasthouden terwijl deze in de haspel zit. terugspoelen.

ÿ Gebruik dit product volgens de normale olietoevoerdruk, gebruik geen overdruk. ÿ De maximale werkdruk van het product is lager

dan de

werkdruk van de slang.

ONDERHOUD

Onderhoud uw haspel. Forceer de haspel niet. Producten zijn veiliger en leveren beter werk als ze worden gebruikt op de manier waarvoor ze zijn ontworpen. Plan uw werk en gebruik het juiste product voor de klus.

• Als de terugdraaiveer het begeeft, wordt het om veiligheidsredenen ten zeerste aanbevolen de vervanging van de veerbus moet worden uitgevoerd door een geautoriseerde servicetechnicus. De veer kan onder hoge spanning staan en onbedoelde loslating kan ernstig persoonlijk letsel veroorzaken.
• Controleer voor elk gebruik op beschadigde onderdelen. Controleer zorgvuldig of het product goed werkt en de beoogde functie uitvoert. Vervang beschadigde of versleten onderdelen onmiddellijk. Gebruik het product nooit met een beschadigd onderdeel.
• In natte werkruimtes kan de haspel beschadigd raken. Het is daarom raadzaam om de haspel binnen te bewaren wanneer u hem niet gebruikt, om te voorkomen dat hij nat wordt door de regen.
• Controleer de slang regelmatig op slijtage of schade en controleer de draaibare fitting voor lekkage. Vervang alle versleten, beschadigde of lekkende onderdelen.

Probleemoplossing

Controleer het volgende voordat u contact opneemt met het serviceteam voor ondersteuning tips voor probleemoplossing:

Stilstand	Oorzaak	Oplossing
Slang doet het niet volledig intrekken	1. Uitlaatmondstuk, pistool of gereedschap is te zwaar.2. De lente is moe.3. Vervangende slang is te lang	1. Voeg veerspanning toe2. Voeg veerspanning toe3. Plaats een slang met de juiste lengte
Slang doet het niet helemaal intrekken	De lente is aangebroken of is verloren spanning.	Vervang de veerbus.
Haspel doet het niet grendel	1. Onjuiste bediening.2. De vergrendeling is versleten.	1. De haspel klikt als eerste vast, tweede, derde of vierde "klik".Het spoelt automatisch terug.2. Vervang de vergrendeling montage.
Vloeistoflekken	Draaibare afdichtingen zijn beschadigd of versleten.van de draaibare	Vervang de wartelafdichtingen.

Sanven Technologie Ltd.

Adres: Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Gemaakt in China
