Producttype	Brandstofslanghaspel
Merk	Vevor
Model	1224BT-100-5
Toepassing	Diesel, kerosine
Materiaal van de spoel	Staal
Slanglengte	33 voet (10 m)
Binnendiameter slang	1 inch (25,4 mm)
Maximale werkdruk	300 psi (20,7 bar)
Werkingstemperatuur	-20 tot 70 °C
Inlaataansluiting	NPT 1 inch
Uitlaataansluiting	NPT 1 inch
Vergrendelingssysteem	Geïntegreerde pal
Brandstofpistool	Inbegrepen
PTFE-tape	Inbegrepen
Montagetype	Aan de muur of op vrachtwagendek
Onderhoud	Controleer periodiek de slang en aansluitingen; vervang versleten onderdelen
Veiligheid	Gebruik in een goed geventileerde ruimte, uit de buurt van ontstekingsbronnen; houd een brandblusser bij de hand
Onderdelen	Veercartridge, draaibare afdichtingen beschikbaar

Veelgestelde vragen - 1224BT-100-5 Vevor

Welk type vloeistof kan ik gebruiken met model 1224BT-100-5?

Dit model is ontworpen voor diesel en kerosine. Niet gebruiken voor benzine of andere brandbare vloeistoffen tenzij anders aangegeven.

Hoe installeer ik de Vevor slanghaspel 1224BT-100-5?

Bevestig de haspel stevig aan een muur of vrachtwagendek met geschikt materiaal. Sluit de inlaat van de spoel aan op de olietoevoertank. Sluit voor modellen met pistool het pistool aan op de uitlaat. Gebruik PTFE-tape op de schroefdraden om lekkage te voorkomen.

Wat is de maximale werkdruk?

De maximale werkdruk is 300 psi (20,7 bar). Zorg ervoor dat de leidingdruk deze waarde niet overschrijdt.

Hoe trek ik de slang in na gebruik?

Houd de slang vast, trek hem langzaam ongeveer 30 cm uit om de pal te ontgrendelen, laat hem dan rustig intrekken. Laat hem niet terugslaan.

Wat te doen als de slang niet volledig intrekt?

Controleer of het pistool of mondstuk niet te zwaar is. Als het probleem aanhoudt, is de veer mogelijk vermoeid. U kunt de veer spannen of indien nodig de veercartridge vervangen.

Hoe onderhoud ik de slanghaspel?

Inspecteer regelmatig de slang en draaibare aansluitingen op slijtage of lekkage. Reinig het apparaat en berg het binnen op wanneer het niet wordt gebruikt om corrosie te voorkomen. Vervang beschadigde onderdelen onmiddellijk.

Kan ik de haspel gebruiken met benzine?

Nee, dit model is alleen gespecificeerd voor diesel en kerosine. Gebruik met benzine of andere niet-goedgekeurde vloeistoffen kan brand- of explosiegevaar opleveren.

Hoe lekkage bij aansluitingen voorkomen?

Wikkel tijdens de installatie 3 tot 5 windingen PTFE-tape rond de schroefdraden voordat u vastdraait. Draai stevig vast zonder overmatige kracht. Controleer periodiek de draaibare afdichtingen en vervang ze indien nodig.

Wat te doen als de vergrendelingspal niet werkt?

Als de spoel niet vergrendelt, controleer of u de vier 'klikken' hoort bij het uittrekken van de slang. Als de pal versleten is, moet mogelijk het vergrendelingssamenstel worden vervangen.

Heeft de haspel garantie?

Vevor biedt technische ondersteuning en een elektronisch garantiecertificaat. Bezoek de website www.vevor.com/support voor meer informatie over garantie en after-sales service.

GEBRUIKSAANWIJZING 1224BT-100-5 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, zijn slechts een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

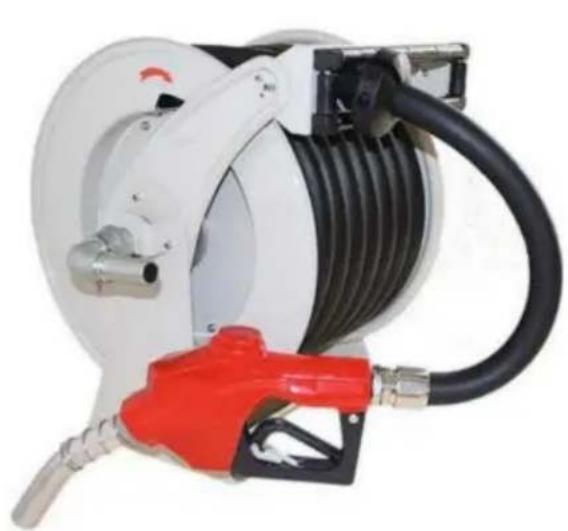

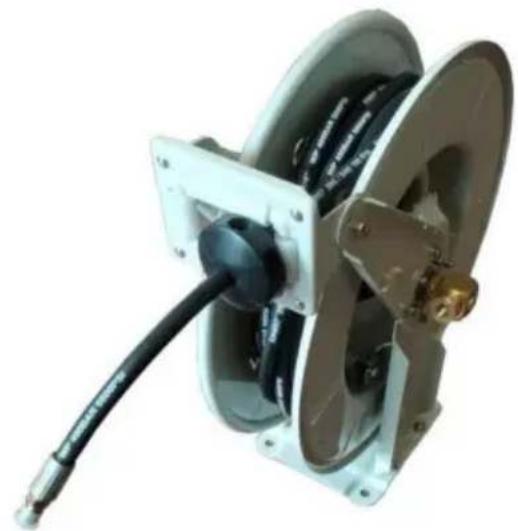

SLANGHASPEL

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

WAARSCHUWING

1. Lees alle MONTAGE- EN BEDIENINGSINSTRUCTIES zorgvuldig door en begrijp ze.

GEBRUIKSAANWIJZING voor gebruik.

1. Het niet naleven van de veiligheidsregels en andere elementaire veiligheidsmaatregelen kan ernstig persoonlijk letsel tot gevolg hebben.

ALGEMENE VEILIGHEIDSREGELS

BRAND EN EXPLOSIE

Wanneer er brandbare vloeistoffen, zoals benzine, in het werkgebied aanwezig zijn, moet u zich bewust zijn dat ontvlambare dampen kunnen ontbranden of exploderen. Om brand en explosie te voorkomen:

Gebruik de apparatuur alleen in een goed geventileerde ruimte.

• Verwijder alle ontstekingsbronnen, zoals sigaretten en draagbare elektrische apparaten. Zorg dat er een werkende brandblusser in de werkruimte aanwezig is.

Zorg ervoor dat de leidingdruk de nominale bedrijfsdruk van uw model slanghaspel niet overschrijdt.

Voordat u onderhoud uitvoert, moet u de stroomtoevoer uitschakelen en loskoppelen. Sluit de slang aan op de haspel en laat de druk voorzichtig ontsnappen.

HUIDAANRAKING

De vloeistof uit het doseerapparaat, lekkende slangen of kapotte onderdelen kunnen schadelijk zijn voor de huid. Maak onmiddellijk schoon met water. Richt

het doseerapparaat niet op iemand of op een lichaamsdeel. Plaats uw hand niet op de vloeistofuitlaat. Stop of buig lekken niet af met uw hand,

lichaam, handschoen of doek. Draai alle vloeistofaansluitingen vast voordat u de apparatuur bedient. Controleer slangen en koppelingen dagelijks. Vervang versleten of beschadigde onderdelen.

onmiddellijk.

MISBRUIK VAN APPARATUUR

Verkeerd gebruik kan ernstig letsel

veroorzaken. Trek de slang van de haspel door de slang vast te pakken, niet aan de bedieningshendel.

• De slanghaspel moet worden gebruikt in overeenstemming met het vereiste type

olie. Leid slangen en kabels weg van verkeersgebieden, scherpe randen, bewegende delen en hete

oppervlakken. Knik of buig slangen niet te ver en gebruik slangen niet om apparatuur te trekken. Houd kinderen en dieren uit de buurt van het werkgebied.

BEWAAR DEZE INSTRUCTIES

MODEL EN PARAMETERS

Model	1224BT-100-5	1224BT-100-4	1224BT-100-3	1224BT-100-2	1224BT-100-1	1224BT-100
Sollicitatie	Diesel,Kerosine	Diesel,Kerosine	Diesel,Kerosine	Diesel,Kerosine	Machine Olie	Vet
Slang(ID*Lengte)	1"x33'	3/4"x66'	1"x50'	3/4"x50'	1/2"x50'	1/2"x50'
Slangtemp.Becordeling	-20~70	-20~70	-20~70	-20~70	-20~100	-20~100
	y	y	y	y	y	y
Inlaat	NPT1"	NPT3/4"	NPT1"	NPT3/4" NPT 1/2" NPT 1/4"
Uitlaat	NPT1"	NPT3/4"	NPT1"	NPT3/4" NPT 1/2" NPT 1/4"
SlangWerkenDruk	300psi	300psi	300psi	300psi	2300psi	5800psi

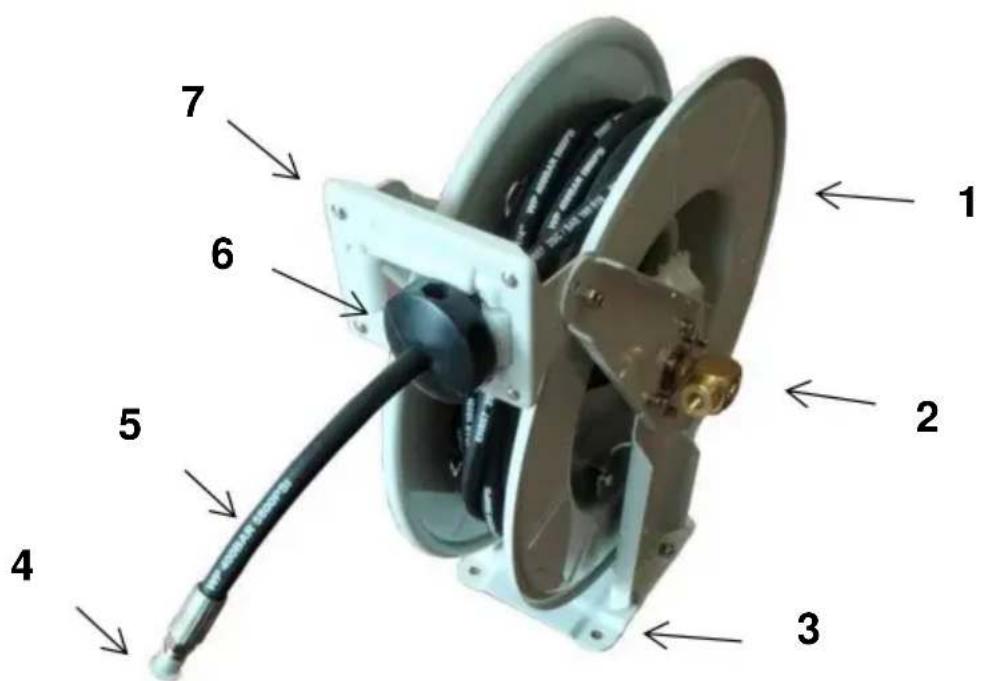

STRUCTUURDIAGRAM

1. Stalen haspel 2. Inlaatconnector 3. Bodemplaat 4. Uitlaat
2. Slang 6. Slangstopper 7. Verstelbare geleidingsarm

COMPONENTEN

Model	1224BT-100-5	1224BT-100-4	1224BT-100-3	1224BT-100-2	1224BT-100-1	1224BT-100
Slang Haspel	1	1	1	1	1	1
Brandstofpistol	1	1	1	1	/	/
Slang Klem	2	2	2	2	/	/
Slang Stop	1	1	1	1	1	1
PTFE plakband	1	1	1	1	1	1
Gebruker Handmatig		1 1 1 1	1 1

INSTALLATIE

Voorbereiding van de installatie:

1. Zorg dat u handschoenen bij de hand hebt om te voorkomen dat u bekrast raakt door scherpe onderdelen die tijdens de installatie kunnen optreden.
2. Open alle dozen om te controleren of de accessoires compleet zijn en in goede staat verkeren.

Installatie:

Stap 1: Bevestig de slanghaspel aan een muur of vrachtwagendek. Zorg ervoor dat u geschikte hardware gebruikt en draai deze stevig vast.

Stap 2: Sluit het brandstofpistool aan.

Let op: Het is raadzaam om 3 tot 5 lussen PTFE-tape rond de verbinding te wikkelen. Alleen model 1224BT-100-5, 1224BT-100-4, 1224BT-100-3, 1224BT-100-2

heeft een brandstofpistool.

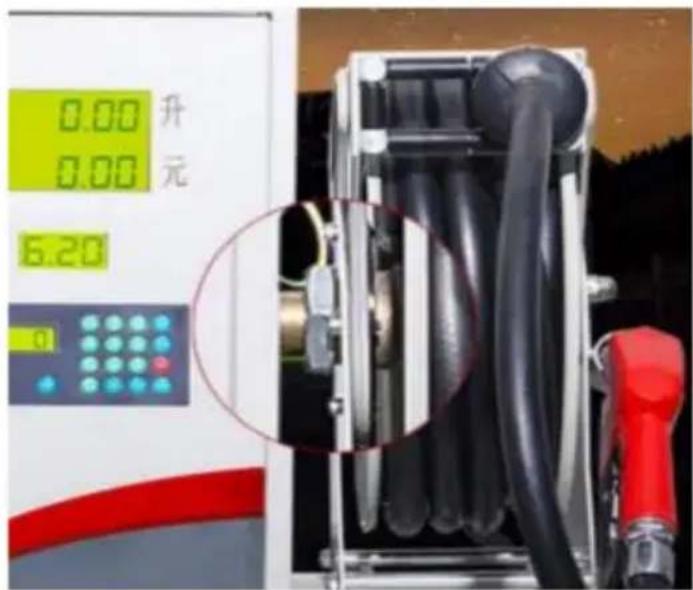

Stap 3: Sluit de haspelinlaat aan op de olietank of de mobiele oliebroneenheid.

Let op: Het is raadzaam om 3 tot 5 lussen PTFE-tape rond de verbinding te wikkelen. (Tip: u kunt kiezen voor een TNP-connector of een verlengde brandstofinlaatconnector.)

Stap 4: Pak de slang vast en trek deze langzaam uit tot de gewenste lengte.

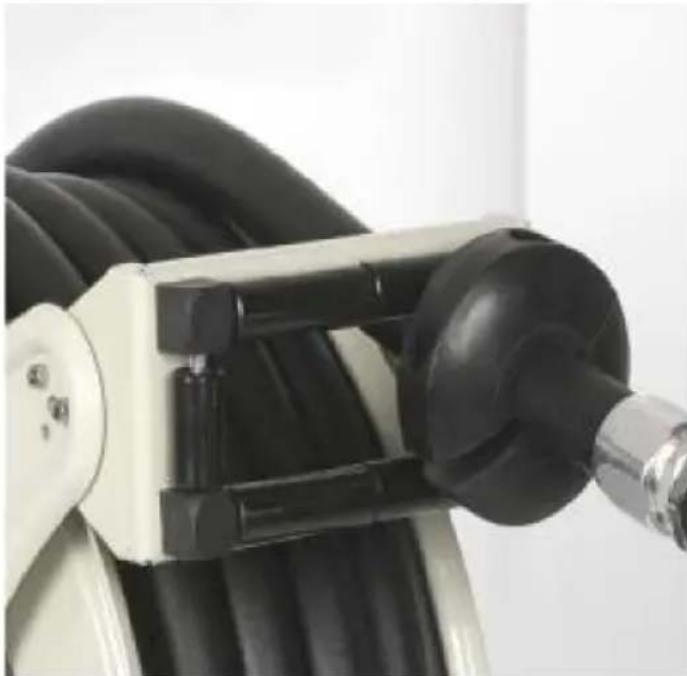

Rateltanden voor de positie houden de slang op zijn plaats, er is een klikgeluid te horen om vergrendeling te verzekeren. Of gebruik de slangstopper-locator om het te repareren. Alleen dan kan het gebruikt worden.

Let op: Dit product heeft een geïntegreerd vergrendelingsratelsysteem dat de slang waar u maar wilt tijdens gebruik en snel op te bergen als u klaar bent.

Tijdens het langzaam uittrekken van de slang hoort u vier opeenvolgende "klikkende" herinneringsgeluiden; Dit is wanneer de ratel in actie komt. De eerste tot en met derde geluiden kunnen de haspel blokkeren, en het vierde geluid zal passeren het slot (kan niet op slot) en naar de volgende cyclus worden getrokken.

Stap 5: Om de haspel na het tanken weer op te rollen, houdt u de slang vast, trekt u deze langzaam een stukje uit en plaatst u deze vervolgens weer langzaam terug.

Let op: Zorg er bij het oprollen van de slang voor dat de slang gelijkmatig om de haspel is gewikkeld.

OPMERKING:

Om schade aan de haspel te voorkomen, moet u de slang altijd vasthouden terwijl deze in de haspel terugspoelt. Gebruik dit product volgens de normale olietoevoerdruk, gebruik geen overdruk. De maximale werkdruk van het product is lager

dan de

werkdruk van de slang.

ONDERHOUD

Onderhoud uw haspel. Forceer de haspel niet. Producten lijken veiliger en leveren beter werk als ze worden gebruikt op de manier waarvoor ze lijken ontworpen. Plan uw werk en gebruik het juiste product voor de klus.

• Als de terugdraaiveer het begeeft, wordt het om veiligheidsredenen ten zeerste aanbevolen de vervanging van de veerbus te laten uitvoeren door een geautoriseerde servicetechnicus. De veer kan onder hoge spanning staan en onbedoelde loslating kan ernstig persoonlijk letsel veroorzaken.
• Controleer voor elk gebruik op beschadigde onderdelen. Controleer zorgvuldig of het product goed werkt en de beoogde functie uitvoert. Vervang beschadigde of versleten onderdelen onmiddellijk. Gebruik het product nooit met een beschadigd onderdeel.
• In native werkruimtes kan de haspel beschadigd raken. Het is daarom raadzaam om de haspel binnen te bewaren wanneer u hem niet gebruikt, om te voorkomen dat hij nat wordt door de regen.
• Controleer de slang regelmatig op slijtage of schade en controleer de draaibare fitting op lekkage. Vervang alle versleten, beschadigde of lekkende onderdelen.

Probleemoplossing

Controleer het volgende voordat u contact opneemt met het serviceteam voor ondersteuningstips voor probleemoplossing:

Stilstand	Oorzaak	Oplossing
Slang doet het nicht volledig intrekken	1. Uitlaatmondstuk, pistool of gereedschap is te zwaar. 2. De lente is moe. 3. Vervangende slang is te lang	1. Voeg veerspanning toe 2. Voeg veerspanning toe 3. Plaats een slang met de juiste lenghte
Slang doet het nicht—helemaal intrekken	De lente is aangebroken of is verloren spanning.	Vervang de veerbus.
Haspel doet het nicht grendel	1. Onjuiste bediening. 2. De vergrendeling is versleten.	1. De haspel klikt als eerste vast, tweede, derde of vierde "klik". Het spoelt automatisch terug. 2. Vervang de vergrendeling montage.
Vloeistoflekken	Draabare afdichtingen+zijn beschadigd of versleten.van de draaabare	Vervang de wartelafdichtingen.
