INSTRUKCJA OBSŁUGI 1224BT-100-3 Vevor
Wsparcie techniczne i certyfikat gwarancji
elektronicznej www.vevor.com/support
INSTRUKCJA OBSŁUGI BĘBNA NA WĄŻ
Modele: 1224BT-100-5, 1224BT-100-4, 1224BT-100-3, 1224BT-100-2, 1224BT-100-1, 1224BT-100
Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.
„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.
VEVOR®
TOUGH TOOLS, HALF PRICE
BĘBEN NA WAŻ
Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie
techniczne i certyfikat E-Gwarancji www.vevor.com/support
To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.
WARNING
- Przeczytaj uważnie i zrozum wszystkie instrukcje dotyczące montażu i użytkowania.
INSTRUKCJE przed użyciem.
- Nieprzestrzeganie zasad bezpieczeństwa i innych podstawowych środków ostrożności może
spowodować poważne obrażenia ciała.
OGÓLNE ZASADY BEZPIECZEŃSTWA
OGIEN I WYBUCH
Jeżeli w miejscu pracy znajdują się łatwopalne płyny, np. benzyna, należy:
świadomi, że łatwopalne opary mogą się zapalić lub wybuchnąć. Aby pomóc zapobiec pożarom i wybuch: •
Używaj sprzętu wyłącznie w dobrze wentylowanym
pomieszczeniu. • Wyeliminuj wszystkie źródła zapłonu, takie jak papierosy i przenośne urządzenia elektryczne lampy. •
W miejscu pracy należy trzymać sprawną gaśnicę.
Upewnij się, że ciśnienie w przewodzie nie przekracza znamionowego ciśnienia roboczego.
Twojego modelu bębna na wąż.
Przed przystąpieniem do prac konserwacyjnych należy wyłączyć i odłączyć zasilanie.
nawiń żyłkę na szpulę i ostrożnie uwolnij ciśnienie z węża.
DOTYK SKÓRY
Płyn z urządzenia dozującego, przeciekający wąż lub pęknięte elementy mogą
być szkodliwe dla skóry. Natychmiast oczyścić woda. • Nie kierować
urządzenia dozującego w stronę kogokolwiek lub jakiejkolwiek części ciała. • Nie zasłaniać wylotu płynu. • Nie zatrzymywać ani nie odwracać wycieków ręką,
ciałem, rękawicą ani szmatą. • Przed uruchomieniem urządzenia dokręcić wszystkie połączenia płynu. • Codziennie sprawdzać węże i złączki. Wymieniać zużyte lub uszkodzone części.
natychmiast.
NIEWŁAŚCIWE UŻYCIE SPRZĘTU
Niewłaściwe użycie może spowodować
poważne obrażenia. • Wąż należy wyciągać z bębna, chwytając za sam wąż, a nie za element sterujący. zawór.
- Bęben na wąż należy stosować zgodnie z wymaganym rodzajem oleju. • Węże i kable należy prowadzić z dala od obszarów ruchu, ostrych krawędzi i ruchomych elementów.
części i gorących powierzchni.
Nie zaginaj ani nie wyginaj nadmiernie węży i nie używaj ich do ciągnięcia sprzętu.
Trzymaj dzieci i zwierzęta z dala od obszaru roboczego.
ZAPISZ TE INSTRUKCJE
MODEL I PARAMETRY
| Model | 1224BT-100-5 | 1224BT-100-4 | 1224BT-100-3 | 1224BT-100-2 | 1224BT-100-1 | 1224BT-100 |
| Aplikacja | Diesel,Nafta oczyszczona | Diesel,Nafta oczyszczona | Diesel,Nafta oczyszczona | Diesel,Nafta oczyszczona | MaszynaOlej | Smar |
| Wąż gumowy(ID*Długość) | 1"x33' | 3/4"x66' | 1"x50' | 3/4"x50' | 1/2"x50' | 1/2"x50' |
| Temperatura wężaOcena | -20~70°C | -20~70°C | -20~70°C | -20~70°C | -20~100°C | -20~100°C |
| Wlot | NPT1" | NPT3/4" | NPT1" | NPT3/4" NPT | 1/2" NPT 1/4" | |
| Wylot | NPT1" | NPT3/4" | NPT1" | NPT3/4" NPT | 1/2" NPT 1/4" | |
| Wąż gumowyPracującyCiśnienie | 300 psi | 300 psi | 300 psi | 300 psi | 2300 psi | 5800 psi |

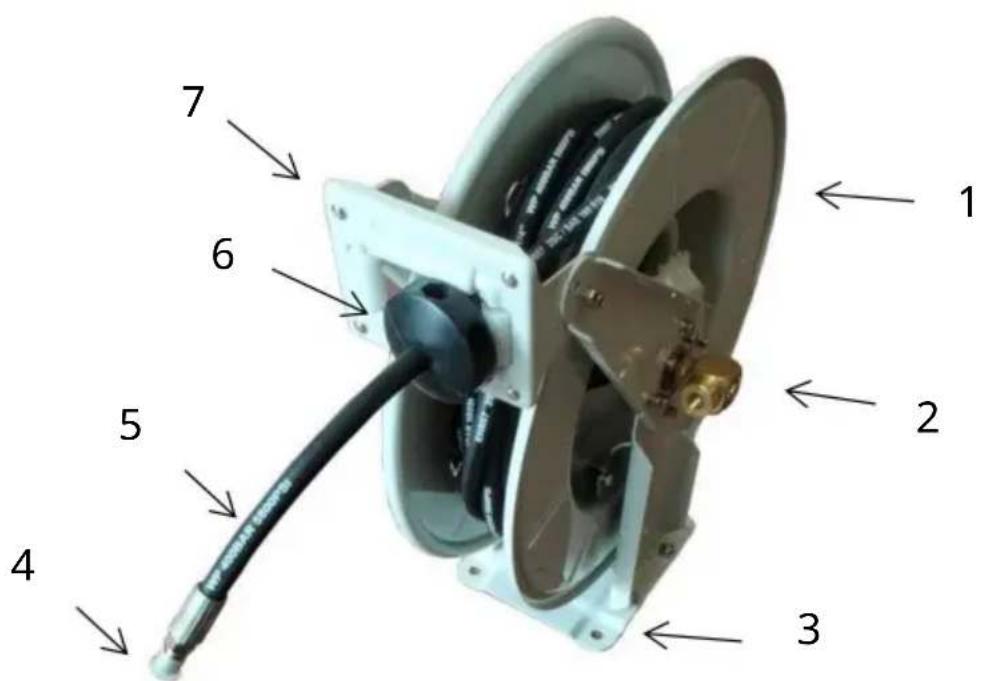

SCHEMAT STRUKTURY
- Bęben stalowy 2. Złącze wlotowe 3. Płyta podstawowa 4. Wylot
- Wąż 6. Zatyczka węża 7. Regulowane ramię prowadzące
SKŁADNIKI
| Model | 1224BT-100-5 | 1224BT-100-4 | 1224BT-100-3 | 1224BT-100-2 100-1 | 1224BT-100 | 1224BT-100 |
| Wąz gumowyRolka | 1 | 1 | 1 | 1 | 1 | 1 |
| Pistolet paliwowy | 1 | 1 | 1 | 1 | / | / |
| Wąz gumowyZacisk | 2 | 2 | 2 | 2 | / | / |
| Wąz gumowyKorek | 1 | 1 | 1 | 1 | 1 | 1 |
| PTFEtaśma | 1 | 1 | 1 | 1 | 1 | 1 |
| UżytkownikPodręcznik | 1 | 1 1 1 1 | 1 |
INSTALACJA
Przygotowanie do instalacji:
- Przygotuj rękawice, aby uniknąć zadrapań ostrymi częściami, które mogą wystąpić podczas instalacji.
- Otwórz wszystkie pudełka, aby sprawdzić, czy akcesoria są kompletne. i w dobrym stanie.
Instalacja:
Krok 1 Przymocuj bęben na wąż do ściany lub pokładu ciężarówki. Pamiętaj, aby użyć odpowiedniego sprzętu i mocno dokręć.

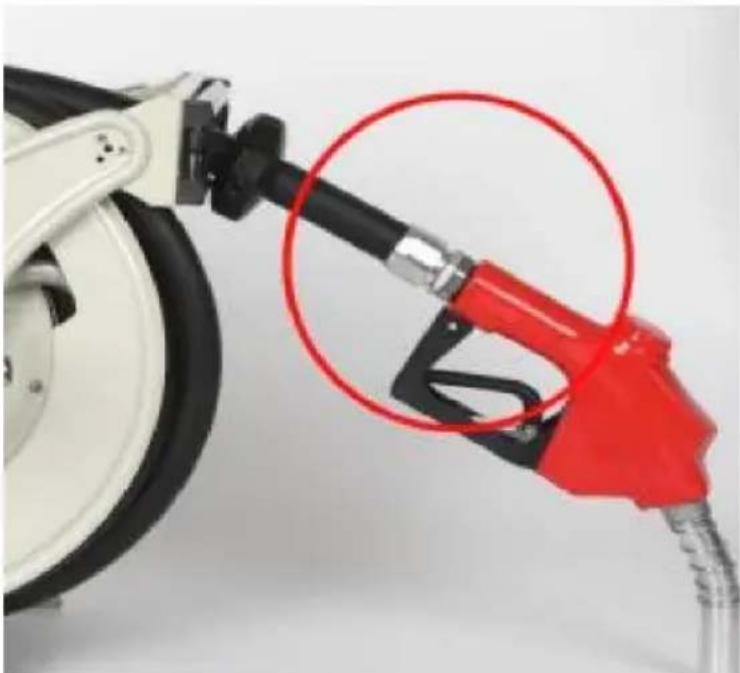

Krok 2 Podłącz pistolet paliwowy.
Uwaga: Zaleca się owinięcie połączenia 3-5 pętlami taśmy PTFE.
Tylko model 1224BT-100-5, 1224BT-100-4, 1224BT-100-3, 1224BT-100-2 ma pistolet paliwowy.

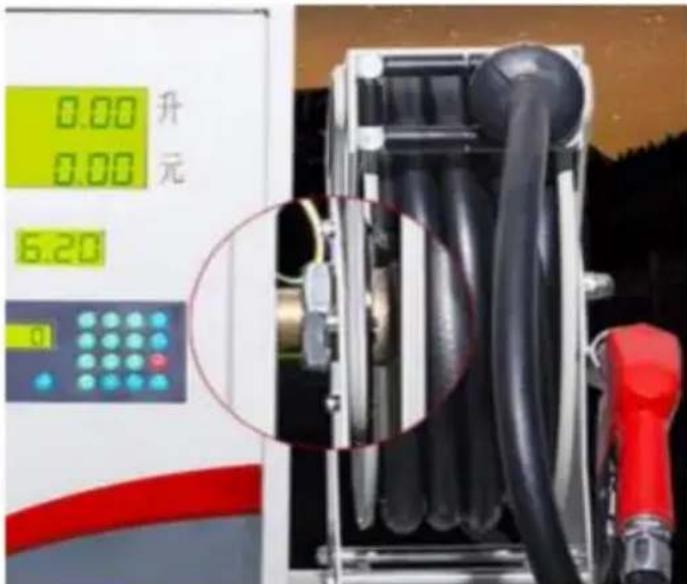

Krok 3 Podłącz wlot bębna do zbiornika z olejem lub przenośnego źródła oleju.
Uwaga: Zaleca się owinięcie połączenia 3–5 pętlami taśmy PTFE.
(Wskazówka: możesz wybrać złącze TNP lub przedłużone złącze wlotu paliwa.)
Krok 4 Chwyć wąż i powoli wyciągnij go na wymaganą długość.
Zęby zapadkowe do ustalania położenia utrzymują wąż na miejscu, słychać kliknięcie słychać dźwięk, aby upewnić się, że blokada jest zablokowana. lub użyj lokalizatora zatyczki węża, aby ją naprawić. Tylko wtedy można go używać.
Uwaga: Ten produkt ma zintegrowany system zapadkowy blokujący, który utrzymuje wąż można umieścić w dowolnym miejscu podczas użytkowania i szybko schować po zakończeniu użytkowania.
Podczas powolnego wyciągania węża usłyszysz cztery kolejne dźwięki przypominające „klikanie”; to znaczy, że zapadka jest w pozycji akcja. Pierwszy do trzeciego dźwięku może zablokować rolkę, a czwarty dźwięk przechodzą przez blokadę (nie można ich zamknąć) i należy je przeciągnąć do następnego cyklu.
Krok 5 Aby schować bęben po zatankowaniu, przytrzymaj wąż, powoli go lekko wysuń, a następnie powoli włóż z powrotem.
Uwaga: Podczas zwijania węża należy upewnić się, że wąż jest równomiernie nawinięty na szpulę
Aby uniknąć uszkodzenia bębna, zawsze trzymaj wąż podczas jego zwijania. przewijanie.
Używaj tego produktu zgodnie z normalnym ciśnieniem oleju, nie stosuj nadmiernego ciśnienia.
Maksymalne ciśnienie robocze produktu jest niższe niż ciśnienie robocze węża.
KONSERWACJA
Utrzymuj bęben. Nie naciągaj węża na siłę. Produkty są bezpieczniejsze i lepiej spełniają swoją funkcję, gdy są używane w sposób, do którego zostały zaprojektowane. Zaplanuj swoją pracę i użyj właściwego produktu do danego zadania.
W przypadku awarii sprężyny powrotnej, ze względów bezpieczeństwa, zdecydowanie zaleca się jej wymianę. wymiana pojemnika sprężynowego powinna być wykonana przez autoryzowanego technika serwisowego. Sprężyna może być pod dużym napięciem, a jej przypadkowe uwolnienie może spowodować poważne obrażenia ciała.
- Przed każdym użyciem sprawdź, czy nie ma uszkodzonych części. Dokładnie sprawdź, czy produkt będzie działał prawidłowo i wykonywał zamierzoną funkcję. Natychmiast wymień uszkodzone lub zużyte części. Nigdy nie używaj produktu z uszkodzoną częścią.
Prace w mokrych miejscach mogą spowodować uszkodzenie szpuli, dlatego zaleca się, aby szpula znajdowała się w pomieszczeniu, gdy nie jest używana, aby uniknąć zamoczenia jej przez deszcz.
- Okresowo sprawdzaj stan węża pod kątem zużycia lub uszkodzenia oraz sprawdź złącze obrotowe pod kątem przecieku. Wymień wszystkie zużyte, uszkodzone lub przeciekające części.
Rozwiązywanie problemów
Przed skontaktowaniem się z zespołem serwisowym w celu uzyskania pomocy, sprawdź następujące kwestie
porady dotyczące rozwiązywania problemów:
| Zatrzymanie | Przyczyna | Rozwiązanie |
| Wąż nie całkowicie wycofać | 1. Dysza wylotowa, pistolet lub narzędzie jest za ciężki.2. Wiosna jest zmęczona.3. Wąż zamienny jest zbyt długi | 1. Dodaj napięcie sprężyny2. Dodaj napięcie sprężyny3. Dopasuj wąż o odpowiedniej długości |
| Wąż nie wycofać się w ogóle | Wiosna pękła lub przegrała napięcie. | Wymień pojemnik sprężynowy. |
| Rolka nie zatrzask | 1. Nieprawidłowa obsługa.2. Zespół zatrzasku jest zużyty. | 1. Najpierw zatrzasnąć rolkę, drugie, trzecie lub czwarte „kliknięcie”. przewija się automatycznie.2. Wymień zatrzask montaż. |
| Wycieki płynów z obrotu | Uszczelki obrotowe są uszkodzone lub noszony. | Wymień uszczelki obrotowe. |
Sanven Technology Ltd.
Adres: Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
Wyprodukowano w Chinach
