BENUTZERHANDBUCH FÜR SCHLAUCHAUFROLLER
Modell: 1224BT-100-5, 1224BT-100-4, 1224BT-100-3, 1224BT-100-2, 1224BT-100-1, 1224BT-100
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.
VEVOR®
TOUGH TOOLS, HALF PRICE

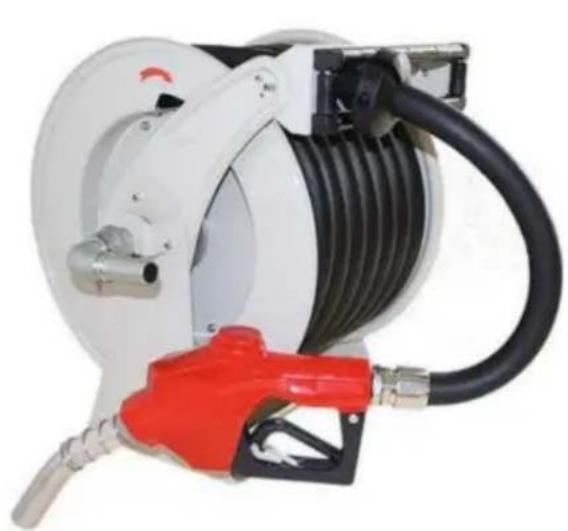

SCHLAUCHAUFROLLER
Brauchen Sie Hilfe? Kontaktieren Sie uns!
Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.
WARNING
- Lesen Sie sorgfältig und verstehen Sie alle MONTAGE UND BETRIEB
VORBEREITUNG DER INBETRIEBNAHME DIE ANLEITUNG.
- Die Nichtbeachtung der Sicherheitsregeln und anderer grundlegender Sicherheitsvorkehrungen kann kann zu schweren Verletzungen führen.
ALLGEMEINE SICHERHEITSREGELN
FEUER UND EXPLOSION
Wenn im Arbeitsbereich entzündbare Flüssigkeiten wie Benzin vorhanden sind,
Beachten Sie, dass brennbare Dämpfe sich entzünden oder explodieren können. Um Feuer und Explosion: •
Benutzen Sie das Gerät nur in gut belüfteten Bereichen.
Beseitigen Sie alle Zündquellen wie Zigaretten und tragbare elektrische
Lampen.
- Bewahren Sie im Arbeitsbereich einen funktionierenden Feuerlöscher auf.
Stellen Sie sicher, dass der Leitungsdruck den Nennbetriebsdruck nicht überschreitet Ihres Schlauchaufrollermodells.
Vor der Durchführung von Wartungsarbeiten schalten Sie die Stromversorgung aus und trennen Sie sie Leitung auf die Rolle und lassen Sie den Druck in der Schlauchleitung vorsichtig ab.
HAUTBERÜHRUNG
Die Flüssigkeit aus dem Dosiergerät, aus undichten Schläuchen oder aus gebrochenen Teilen wird kann schädlich für die Haut sein. Sofort mit Wasser reinigen. • Das
Dosiergerät nicht auf Personen oder Körperteile richten. • Die Hand nicht über den Flüssigkeitsauslass halten. • Leckagen nicht mit der Hand, dem Körper.
Handschuhen oder Lappen stoppen oder ablenken. • Alle Flüssigkeitsanschlüsse vor dem Betrieb des Geräts festziehen. • Schläuche und Kupplungen täglich prüfen. Abgenutzte oder beschädigte Teile ersetzen.
sofort.
MISSBRAUCH DER AUSRÜSTUNG
Missbrauch kann zu schweren Verletzungen
führen. • Ziehen Sie den Schlauch von der Rolle, indem Sie den Schlauch selbst greifen, nicht die Steuerung Ventil.
- Schlauchaufroller sollten je nach erforderlichem Öltyp verwendet werden • Schläuche und Kabel nicht in der Nähe von Verkehrsflächen, scharfen Kanten, beweglichen Teile und heiße Oberflächen. •
Schläuche nicht knicken oder überbiegen und keine Schläuche zum Ziehen von Geräten verwenden. • Kinder und Tiere vom Arbeitsbereich fernhalten.
BEWAHREN SIE DIESE ANWEISUNGEN AUF
MODELL UND PARAMETER
| Modell | 1224BT-100-5 | 1224BT-100-4 | 1224BT-100-3 | 1224BT-100-2 | 1224BT-100-1 | 1224BT-100 |
| Anwendung | Diesel, Kerosin | Diesel, Kerosin | Diesel, Kerosin | Diesel, Kerosin | Maschine Öl | Fett |
| Schlauch (ID*Länge) | 1"x33' | 3/4"x66' | 1"x50' | 3/4"x50' | 1/2"x50' | 1/2"x50' |
| Schlauchtemperatur Bewertungen | -20 bis 70 | -20 bis 70 | -20 bis 70 | -20 bis 70 | -20 bis 100 | -20 bis 100 |
| Einlass | NPT1" | NPT3/4" | NPT1" | NPT3/4" NPT | 1/2" NPT 1/4" | |
| Auslauf | NPT1" | NPT3/4" | NPT1" | NPT3/4" NPT | 1/2" NPT 1/4" | |
| SchlauchArbeiten Druck | 300 psi | 300 psi 5800 | p300 psi | 300 psi | 2300 psi |

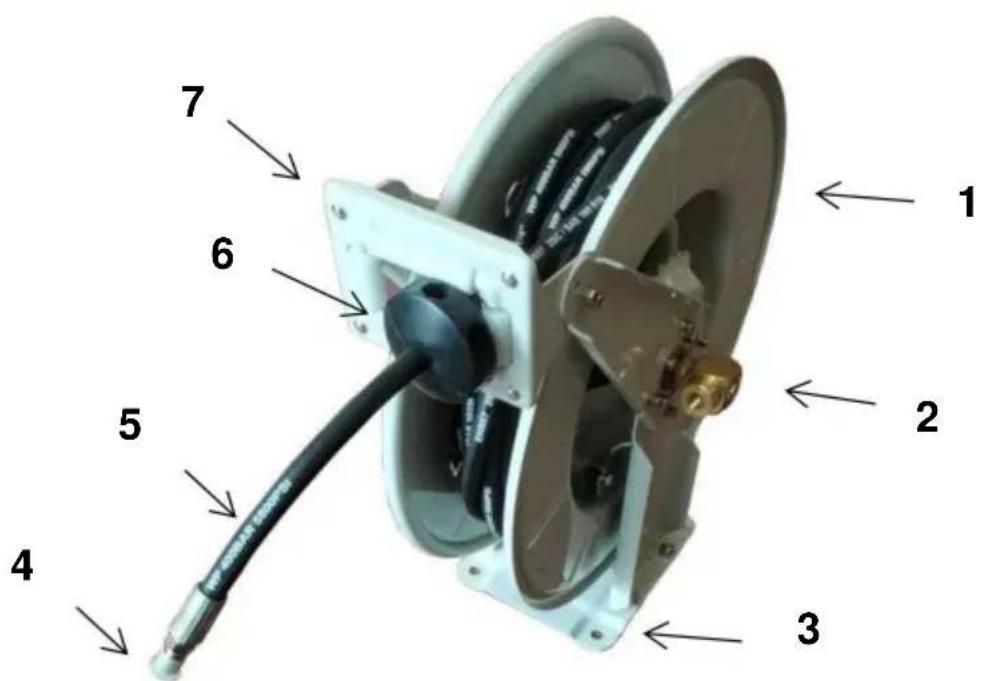

STRUKTURDIAGRAMM
- Stahlrolle 2. Einlassanschluss 3. Grundplatte 4. Auslass
- Schlauch 6. Schlauchstopper 7. Verstellbarer Führungsarm
KOMPONENTEN
| Modell | 1224BT-100-5 | 1224BT-100-4 | 1224BT-100-3 | 1224BT-100-2 | 1224BT-100-1 | 1224BT-100 |
| SchlauchSpule | 1 | 1 | 1 | 1 | 1 | 1 |
| Kraftstoffpistole | 1 | 1 | 1 | 1 | / | / |
| SchlauchKlemme | 2 | 2 | 2 | 2 | / | / |
| SchlauchStopper | 1 | 1 | 1 | 1 | 1 | 1 |
| PTFEBand | 1 | 1 | 1 | 1 | 1 | 1 |
| BenutzerHandbuch | 1 | 1 | 11 1 1 |
INSTALLATION
Installationsvorbereitung:
- Bitte bereiten Sie Handschuhe vor, um Kratzer durch scharfe Teile zu vermeiden, die während der Installation auftreten.
- Bitte öffnen Sie alle Kartons, um die Vollständigkeit des Zubehörs zu überprüfen und in gutem Zustand.
Installation:
Schritt 1 Befestigen Sie die Schlauchtrommel an einer Wand oder einem LKW-Deck. Verwenden Sie unbedingt die entsprechende Hardware und ziehen Sie sie fest an.
Schritt 2: Schließen Sie die Tankpistole an.
Hinweis: Es wird empfohlen, 3 bis 5 Schleifen PTFE-Band um die Verbindung zu wickeln.
Nur Modell 1224BT-100-5, 1224BT-100-4, 1224BT-100-3, 1224BT-100-2
hat eine Tankpistole.

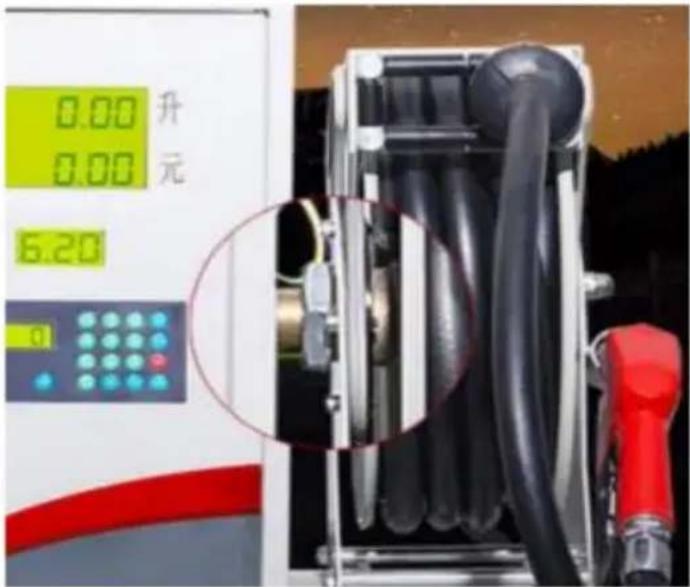

Schritt 3. Verbinden Sie den Rolleneinlass mit dem Ölversorgungstank oder der mobilen Ölquelleneinheit.
Hinweis: Es wird empfohlen, 3 bis 5 Schleifen PTFE-Band um die Verbindung zu wickeln.
(Tipp: Sie können zwischen einem TNP-Anschluss oder einem erweiterten Kraftstoffeinlassanschluss wählen.)

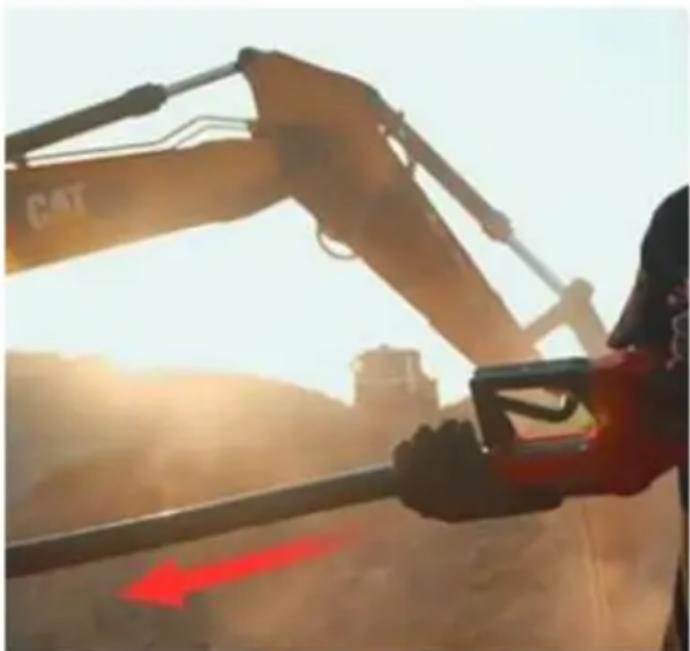

Schritt 4 Den Schlauch greifen und langsam auf die gewünschte Länge herausziehen.
Ratschenzähne für die Position halten den Schlauch an Ort und Stelle, es gibt ein Klicken
Ein Ton ist zu hören, um die Verriegelung sicherzustellen. Oder verwenden Sie den Schlauchstopper-Sucher, um ihn zu fixieren, dann kann es verwendet werden.
Hinweis: Dieses Produkt verfügt über ein integriertes Sperrklinkensystem, das den
Schlauch während der Verwendung dort, wo Sie ihn haben möchten, und schnell verstaut, wenn Sie fertig sind.
Während des langsamen Herausziehens des Schlauches ertönt ein vier
aufeinanderfolgende "Klick" Erinnerungstöne; Dies ist, wenn die Ratsche in der
Aktion. Der erste bis dritte Ton kann die Rolle sperren, und der vierte Ton wird
passieren die Sperre (können nicht verriegelt werden) und müssen in den nächsten Zyklus gezogen werden.
Schritt 5: Um die Rolle nach dem Tanken wieder einzufahren, halten Sie den Schlauch fest, ziehen Sie ihn langsam ein wenig heraus und stecken Sie ihn anschließend langsam wieder zurück.
Hinweis: Achten Sie beim Aufrollen des Schlauches darauf, dass der Schlauch gleichmäßig auf der Trommel aufgewickelt ist.
ÿ Um eine Beschädigung der Trommel zu vermeiden, halten Sie den Schlauch immer fest, während er Zurückspulen.
ÿ Bitte verwenden Sie dieses Produkt entsprechend dem normalen Ölversorgungsdruck, verwenden Sie keinen Überdruck.ÿ Der maximale
Arbeitsdruck des Produkts ist niedriger als der Betriebsdruck des Schlauches.
WARTUNG
Warten Sie Ihre Rolle. Wenden Sie keine Gewalt an der Schlauchrolle an. Produkte sind sicherer und leisten bessere Arbeit, wenn sie entsprechend ihrer Konstruktion verwendet werden. Planen Sie Ihre Arbeit und verwenden Sie das richtige Produkt für die jeweilige Aufgabe.
- Wenn die Rückholfeder versagt, wird aus Sicherheitsgründen dringend empfohlen,
Der Austausch des Federbehälters sollte von einem autorisierten Servicetechniker durchgeführt werden.
Die Feder kann unter hoher Spannung stehen und ein versehentliches Lösen kann zu schweren Verletzungen führen.
Überprüfen Sie vor jedem Gebrauch, ob Teile beschädigt sind. Überprüfen Sie sorgfältig, ob das Produkt ordnungsgemäß funktioniert und seine vorgesehene Funktion erfüllt. Ersetzen Sie beschädigte oder abgenutzte Teile sofort. Betreiben Sie das Produkt niemals mit einem beschädigten Teil.
Nasse Arbeitsbereiche können zu Schäden an der Rolle führen. Es wird empfohlen, die Rolle bei Nichtgebrauch im Innenbereich aufzubewahren, um zu verhindern, dass sie durch Regen nass wird.
Überprüfen Sie regelmäßig den Zustand der Schläuche auf Verschleiß oder Beschädigungen und überprüfen Sie die Drehgelenk auf Leckage prüfen. Abgenutzte, beschädigte oder undichte Teile ersetzen.
Fehlerbehebung
Bevor Sie den Kundendienst anrufen, überprüfen Sie bitte Folgendes
Tipps zur Fehlerbehebung:
| Stillstand | Ursache | Lösung |
| Schlauch nicht vollständig einfahren | Auslassdüse, Pistole oder Werkzeug ist zu schwer.Der Frühling ist müde.Ersatzschlauch ist zu lang | Federspannung erhöhenFederspannung erhöhenSchlauch mit der richtigen Länge montieren |
| Schlauch nicht überhaupt zurückziehen | Die Feder ist gebrochen oder hat verloren Spannung. | Ersetzen Sie den Federbehälter. |
| Rolle funktioniert nicht verriegeln | Falsche Bedienung.Die Verriegelungsbaugruppe ist abgenutzt. | Die Rolle rastet zuerst ein,zweites, drittes oder viertes „Klick“.es spult automatisch zurück.Ersetzen Sie den Riegel Montage. |
| Flüssigkeitslecks vom Schwenken | Die Schwenkdichtungen sind beschädigt oder abgenutzt. | Drehgelenkdichtungen ersetzen. |
