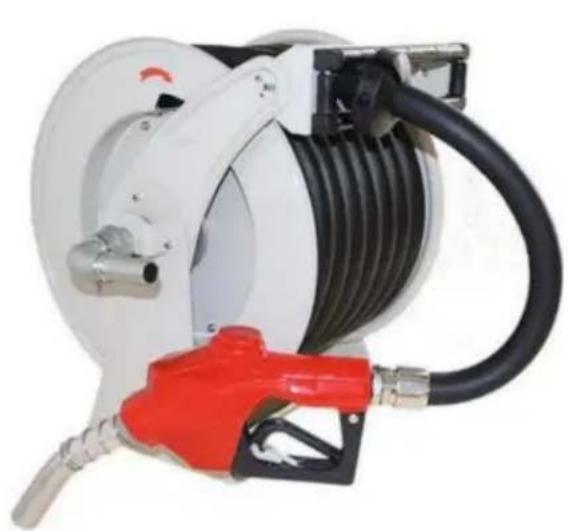

AVVOLGITUBO

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

WARNING

1. Leggere attentamente e comprendere tutte le istruzioni di MONTAGGIO E FUNZIONAMENTO

ISTRUZIONI prima di operare.

1. La mancata osservanza delle norme di sicurezza e di altre precauzioni di sicurezza di base può provocare gravi lesioni personali.

NORME GENERALI DI SICUREZZA

INCENDIO ED ESPLOSIONE

Quando nell'area di lavoro sono presenti fluidi infiammabili, come la benzina,

consapevoli che i fumi infiammabili possono incendiarsi o esplodere. Per aiutare a prevenire incendi e esplosione: •

Utilizzare l'attrezzatura solo in un'area ben ventilata. • Eliminare

tutte le fonti di accensione, come sigarette e apparecchi elettrici portatili.

lampade.

- Tenere un estintore funzionante nell'area di lavoro.

Assicurarsi che la pressione della linea non superi la pressione di esercizio nominale del tuo modello di avvolgitubo.

Prima di effettuare qualsiasi manutenzione spegnere e scollegare l'alimentazione

il tubo flessibile al mulinello e rilasciare con cautela la pressione del tubo flessibile.

TOCCO DELLA PELLE

Il fluido proveniente dal dispositivo di erogazione, perdite del tubo flessibile o componenti rotti

essere dannoso per la pelle. Pulire immediatamente con acqua. • Non

puntare il dispositivo di erogazione verso nessuno o verso nessuna parte del corpo. • Non mettere la mano sull'uscita del fluido. • Non fermare o deviare le perdite

con la mano, il corpo, i guanti o uno straccio. • Serrare tutti i collegamenti del fluido prima di azionare l'apparecchiatura. • Controllare quotidianamente i tubi flessibili e gli

accoppiamenti. Sostituire le parti usurate o danneggiate

immediatamente.

USO IMPROPRIO DELL'ATTREZZATURA

L'uso improprio può causare gravi lesioni.

• Estrarre il tubo dal mulinello afferrando il tubo stesso, non il controllo valvola.
  • L'avvolgitubo deve essere utilizzato in base al tipo di olio richiesto • Posizionare i tubi flessibili e i cavi lontano dalle aree di traffico, dagli spigoli vivi, dalle parti in movimento parti e superfici calde. • Non

piegare o piegare eccessivamente i tubi flessibili o utilizzare i tubi flessibili per tirare l'attrezzatura. • Tenere bambini e animali lontani dall'area di lavoro.

SALVA QUESTE ISTRUZIONI

MODELLO E PARAMETRI

Modello	1224BT-100-5	1224BT-100-4	1224BT-100-3	1224BT-100-2	1224BT-100-1	1224BT-100
Applicazione	Diesel, Cherosene	Diesel, Cherosene	Diesel, Cherosene	Diesel, Cherosene	Macchina Olio	Grasso
Tubo flessibile (ID*Lunghezza)	1"x33'	3/4"x66'	1"x50'	3/4"x50'	1/2"x50'	1/2"x50'
Temperatura del tubo flessibile Valutazione	-20~70	-20~70	-20~70	-20~70	-20~100	-20~100
Ingresso	NPT1"	NPT3/4"	NPT1"	NPT3/4" NPT1/2" NPT1/4"
Presa	NPT1"	NPT3/4"	NPT1"	NPT3/4" NPT1/2" NPT1/4"
Tubo flessibile Lavorando Pressione	300 psi	300 psi	300 psi	300 psi	2300 psi	5800 psi

SCHEMA DELLA STRUTTURA

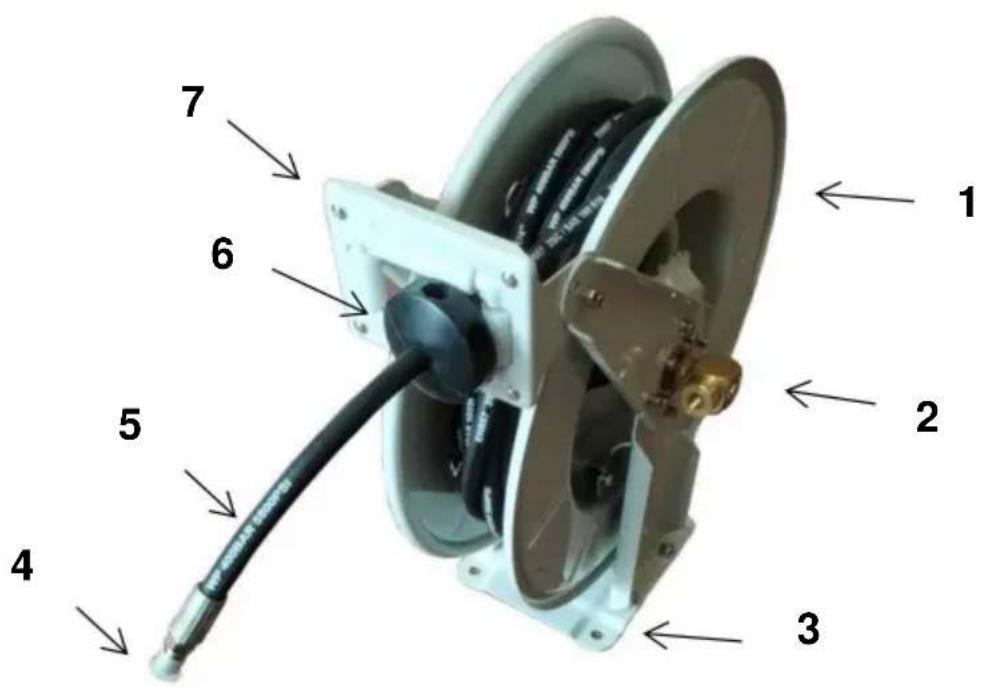

1. Bobina in acciaio 2. Connettore di ingresso 3. Piastra di base 4. Uscita
2. Tubo flessibile 6. Fermo del tubo flessibile 7. Braccio guida regolabile

COMPONENTI

Modello	1224BT-100-5	1224BT-100-4	1224BT-100-3	1224BT-100-2	1224BT-100-1	1224BT-100
Tubo flessibileBobina	1	1	1	1	1	1
Pistola a combustibile	1	1	1	1	/	/
Tubo flessibileMORSETTO	2	2	2	2	/	/
Tubo flessibileTappo	1	1	1	1	1	1
PTFEnastroUtente Manuale	1	1	1 1 1	1 111 1	1	1

INSTALLAZIONE

Preparazione all'installazione:

1. Si prega di preparare i guanti per evitare di essere graffiati da parti taglienti che potrebbero verificarsi durante l'installazione.
2. Si prega di aprire tutte le scatole per verificare che gli accessori siano completi e in buone condizioni.

Installazione:

Fase 1 Fissare il mulinello del tubo flessibile a una parete o al pianale del camion. Assicurarsi di utilizzare utilizzare l'hardware appropriato e serrare saldamente.

Fase 2 Collegare la pistola di iniezione del carburante.

Nota: si consiglia di avvolgere 3\~5 giri di nastro PTFE attorno al giunto.

Solo modello 1224BT-100-5, 1224BT-100-4, 1224BT-100-3, 1224BT-100-2

ha una pistola a combustibile.

Fase 3 Collegare l'ingresso della bobina al serbatoio di alimentazione dell'olio o all'unità di alimentazione dell'olio mobile.

Nota: si consiglia di avvolgere 3\~5 giri di nastro PTFE attorno al giunto.

(Suggerimento: è possibile scegliere il connettore TNP o il connettore di ingresso carburante esteso.)

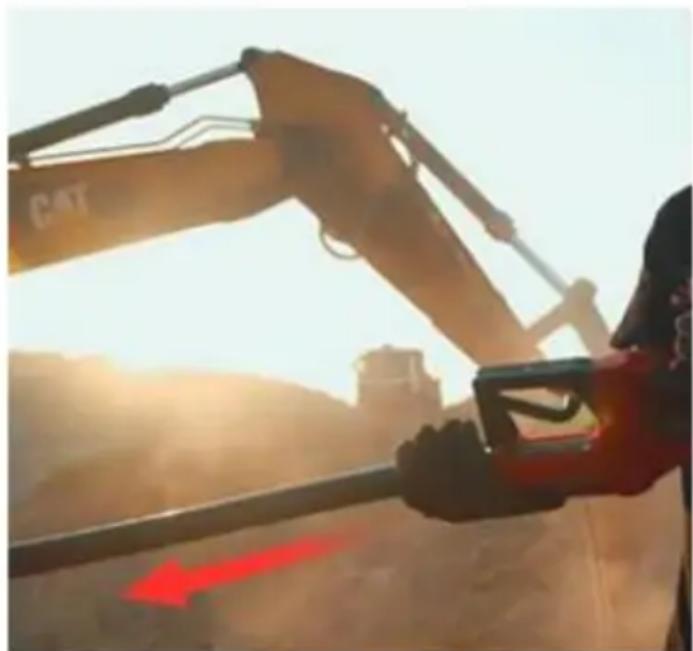

Fase 4 Afferrare il tubo e tirarlo lentamente fino alla lunghezza desiderata.

I denti a cricchetto per la posizione terranno il tubo in posizione, si sente un clic

si sente un suono per garantire il bloccaggio. o utilizzare il localizzatore Hose Stopper per risolverlo. Solo allora può essere utilizzato.

Nota: questo prodotto è dotato di un sistema di bloccaggio a cricchetto integrato che mantiene il tubo flessibile dove vuoi durante l'uso e riponilo rapidamente una volta terminato.

Durante il processo di estrazione lenta del tubo, sentirai quattro suoni di promemoria "clic" consecutivi; questo avviene quando il cricchetto è in azione. Il primo al terzo suono può bloccare il mulinello, e il quarto suono superare il blocco (non può essere bloccato) e deve essere portato al ciclo successivo.

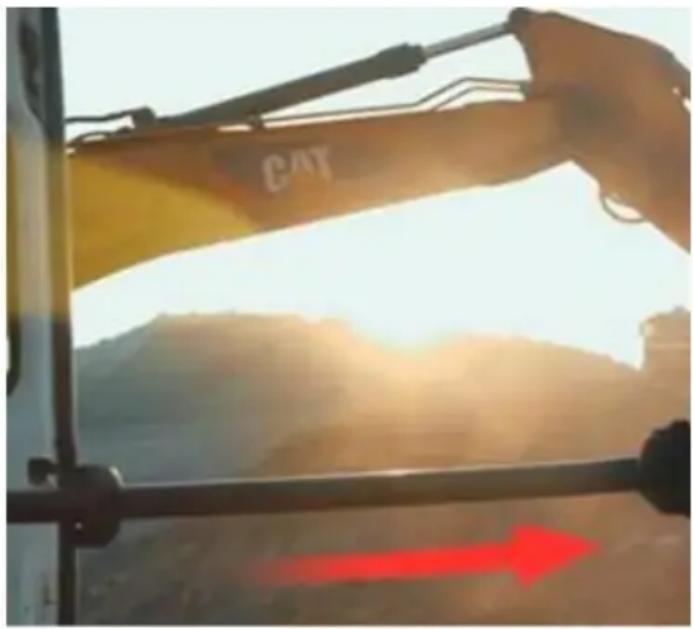

Fase 5 Per ritrarre il mulinello dopo il rifornimento, afferrare il tubo, estarlo lentamente un po' e poi rimetterlo lentamente a posto.

Nota: quando si riavvolge il tubo, assicurarsi che sia avvolto uniformemente attorno al mulinello

ÿ Per evitare danni al mulinello, tenere sempre fermo il tubo mentre è in funzione. riavvolgimento.

ÿ Utilizzare questo prodotto in base alla normale pressione di alimentazione dell'olio, non utilizzare una pressione

eccessiva. ÿ La pressione di esercizio massima del prodotto è inferiore a quella pressione di esercizio del tubo.

MANUTENZIONE

Mantieni il tuo mulinello. Non forzare il mulinello. I prodotti sono più sicuri e svolgono un lavori migliore se usati nel modo per cui sono stati progettati. Pianifica il tuo lavoro e usa il prodotto corretto per il lavoro.

Se la molla di riavvolgimento si rompe, per motivi di sicurezza, si raccomanda vivamente la sostituzione del contenitore della molla deve essere eseguita da un tecnico di assistenza autorizzato. La molla può essere sottoposta ad alta tensione e un rilascio accidentale può causare gravi lesioni personali.
- Controllare eventuali parti danneggiate prima di ogni utilizzo. Controllare attentamente che il prodotto funzioni correttamente e svolga la funzione prevista. Sostituire immediatamente le parti danneggiate o usurate. Non utilizzare mai il prodotto con una parte danneggiata.
- Le aree di lavoro bagnate possono danneggiare il mulinello; si consiglia di riporlo al chiuso quando non è in uso, per evitare che si bagni a causa della pioggia.
- Controllare periodicamente le condizioni del tubo flessibile per usura o danni e controllare il raccordo girevole per perdite. Sostituire eventuali parti usurate, danneggiate o che perdono.

Risoluzione dei problemi

Prima di chiamare il team di assistenza per supporto, verificare quanto segue

suggerimenti per la risoluzione dei problemi:

Arresto	Causa	Soluzione
Il tubo non ritrarre completamente	1. Ugello di uscita, pistola o utensile è troppo pesante.2. La primavera è stanca.3. Il tubo di ricambio è troppo lungo	1. Aggiungere la tensione della molla2. Aggiungere la tensione della molla3. Montare il tubo della lunghezza corretta
Il tubo non ritrattare del tutto	La primavera è scoppiata o è persa tensione.	Sostituire il contenitore della molla.
La bobina non chiavlistello	1. Funzionamento non corretto.2. Il gruppo di chiusura è usurato.	1. Il mulinello si aggancia per primo, secondo, terzo o quarto "clic".si riavvolge automaticamente.2. Sostituire il fermo assemblaggio.
Perdite di fluido dalla girella	Le guarnizioni girevoli sono danneggiate o logoro.	Sostituire le guarnizioni girevoli.
