Type de produit	Enrouleur de tuyau
Marque	Vevor
Modèle	1224BT-100-4
Application	Diesel, Kérosène
Diamètre intérieur du tuyau	3/4 pouce (19 mm)
Longueur du tuyau	66 pieds (20,1 m)
Température de fonctionnement	-20 à 70 °C
Raccord d'entrée	NPT 3/4"
Raccord de sortie	NPT 3/4"
Pression de service maximale	300 psi (20,7 bar)
Matériau de la bobine	Acier
Fixation	Murale ou sur pont de camion
Système de verrouillage	Cliquet intégré
Pistolet à carburant inclus	Oui
Accessoires fournis	2 colliers de serrage, 1 bouchon de tuyau, ruban PTFE, manuel
Entretien	Vérifier l'usure du tuyau et les fuites régulièrement ; ranger à l'intérieur
Sécurité	Éviter les fluides inflammables, utiliser dans une zone ventilée
Réparabilité	Remplacement du ressort par un technicien agréé ; joints pivotants remplaçables

FOIRE AUX QUESTIONS - 1224BT-100-4 Vevor

Comment installer l'enrouleur de tuyau Vevor 1224BT-100-4 ?

Fixez d'abord le dévidoir à un mur ou au pont d'un camion avec du matériel approprié. Connectez le pistolet à carburant (modèles avec pistolet) en enroulant 3 à 5 tours de ruban PTFE autour du filetage. Raccordez l'entrée de la bobine au réservoir d'huile ou à l'unité source. Tirez lentement le tuyau jusqu'à la longueur souhaitée, le cliquet le verrouille automatiquement.

Quel type de fluide puis-je utiliser avec ce tuyau ?

Le modèle 1224BT-100-4 est conçu pour le diesel et le kérosène. Ne l'utilisez pas avec d'autres liquides inflammables sans consulter les spécifications.

Comment faire pour que le tuyau se rétracte automatiquement ?

Pour rétracter le tuyau, tenez-le fermement, tirez-le légèrement vers l'extérieur pour déverrouiller le cliquet (vous entendrez un clic), puis guidez-le doucement pendant qu'il s'enroule. Ne laissez jamais le tuyau se rétracter sans être tenu pour éviter les dommages.

Quelle est la pression maximale supportée par le tuyau ?

La pression de service maximale de ce modèle est de 300 psi (20,7 bar). Assurez-vous que la pression de votre ligne ne dépasse pas cette valeur.

Que faire si le tuyau ne se rétracte pas complètement ?

Cela peut être dû à un ressort fatigué, à un outil trop lourd à l'extrémité ou à un tuyau de remplacement trop long. Essayez d'augmenter la tension du ressort si possible, ou remplacez le ressort par un technicien agréé.

Comment entretenir l'enrouleur ?

Vérifiez régulièrement l'état du tuyau (usure, fissures) et l'étanchéité des raccords pivotants. Nettoyez les surfaces et rangez l'enrouleur à l'intérieur pour éviter la rouille. Ne forcez jamais le mécanisme.

Puis-je utiliser ce produit pour de l'huile moteur ?

Non, les modèles 1224BT-100-4 et ses variantes sont indiqués pour le diesel et le kérosène. Pour l'huile moteur ou la graisse, reportez-vous aux modèles 1224BT-100-1 et 1224BT-100 qui supportent des températures et pressions différentes.

Comment fixer l'enrouleur sur un mur ?

Utilisez des boulons et chevilles adaptés à votre mur (béton, bois, etc.). Percez des trous aux emplacements des fixations de la plaque de base, insérez les chevilles, puis vissez solidement l'enrouleur. Assurez-vous que le support est stable.

Que faire en cas de fuite au niveau du pivot ?

Les fuites au pivot indiquent que les joints pivotants sont usés ou endommagés. Remplacez-les par des joints neufs. Vérifiez également que tous les raccords sont bien serrés.

Le pistolet inclus est-il compatible avec tous les modèles ?

Le pistolet à carburant est fourni avec les modèles 1224BT-100-5, 1224BT-100-4, 1224BT-100-3 et 1224BT-100-2. Les modèles 1224BT-100-1 et 1224BT-100 ne sont pas livrés avec un pistolet.

MODE D'EMPLOI 1224BT-100-4 Vevor

Assistance technique et certificat de garantie

électronique www.vevor.com/support

MANUEL D'UTILISATION DE L'ENROULEUR DE TUYAU

Modèle : 1224BT-100-5, 1224BT-100-4, 1224BT-100-3, 1224BT-100-2, 1224BT-100-1, 1224BT-100

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

ENROULEUR DE TUYAU

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

WARNING

1. Lisez attentivement et comprenez toutes les instructions d'ASSEMBLAGE ET D'UTILISATION INSTRUCTIONS avant l'utilisation.
2. Le non-respect des règles de sécurité et des autres précautions de sécurité de base peut entraîner des blessures corporelles graves.

RÈGLES GÉNÉRALES DE SÉCURITÉ

INCENDIE ET EXPLOSION

Lorsque des fluides inflammables sont présents dans la zone de travail, comme de l'essence, conscient que les vapeurs inflammables peuvent s'enflammer ou exploser. Pour aider à prévenir les incendies et explosion : •

Utiliser l'équipement uniquement dans un endroit bien ventilé. • Éliminer toutes les sources d'inflammation, telles que les cigarettes et les appareils électriques portatifs.

lampes.

Gardez un extincteur en état de marche dans la zone de travail.

Assurez-vous que la pression de la ligne ne dépasse pas la pression de service nominale de votre modèle d'enrouleur de tuyau.

Avant d'effectuer toute opération de maintenance, éteignez et débranchez l'alimentation Connectez la ligne à la bobine et relâchez soigneusement la pression du tuyau.

TOUCHER LA PEAU

Le liquide provenant du dispositif de distribution, les fuites de tuyaux ou les composants rompus peut être nocif pour la peau. Nettoyer immédiatement à l'eau. • Ne pas diriger le dispositif de distribution vers une personne ou une partie du corps. • Ne pas mettre la main sur la sortie de liquide.

- Ne pas arrêter ou détourner les fuites avec la main, le corps, un gant ou un chiffon. • Serrer tous les raccords de liquide avant d'utiliser l'équipement. • Vérifier les flexibles et les raccords quotidiennement. Remplacer les pièces usées ou endommagées

immédiatement.

MAUVAISE UTILISATION DU MATÉRIEL

Une mauvaise utilisation peut entraîner des

blessures graves. • Retirez le tuyau de l'enrouleur en saisissant le tuyau lui-même et non la commande.

soupape.

- L'enrouleur de tuyau doit être utilisé en fonction du type d'huile requis • Acheminez les tuyaux et

les câbles loin des zones de circulation, des bords tranchants, des

pièces et surfaces chaudes. • Ne

pliez pas ou ne courbez pas excessivement les tuyaux et n'utilisez pas les tuyaux pour tirer l'équipement.

- Gardez les enfants et les animaux éloignés de la zone de travail.

CONSERVEZ CES INSTRUCTIONS

MODÈLE ET PARAMÈTRES

Modèle	1224BT-100-5	1224BT-100-4	1224BT-100-3	1224BT-100-2	1224BT-100-1	1224BT-100
Application	Diesel, Kérosène	Diesel, Kérosène	Diesel, Kérosène	Diesel, Kérosène	Machine Huile	Graisse
Tuyau (ID*Longueur)	1"x33'	3/4"x66'	1"x50'	3/4"x50'	1/2"x50'	1/2"x50'
Température du tuyau Notation	-20~70°C	-20~70°C	-20~70°C	-20~70°C	-20~100°C	-20~100°C
Entrée	NPT1"	NPT3/4"	NPT1"	NPT3/4" NPT	1/2" NPT 1/4"
Sortie	NPT1"	NPT3/4"	NPT1"	NPT3/4" NPT	1/2" NPT 1/4"
Tuyau Fonctionnement Pression	300 psi	300 psi	300 psi	300 psi	2300 psi	5800 psi

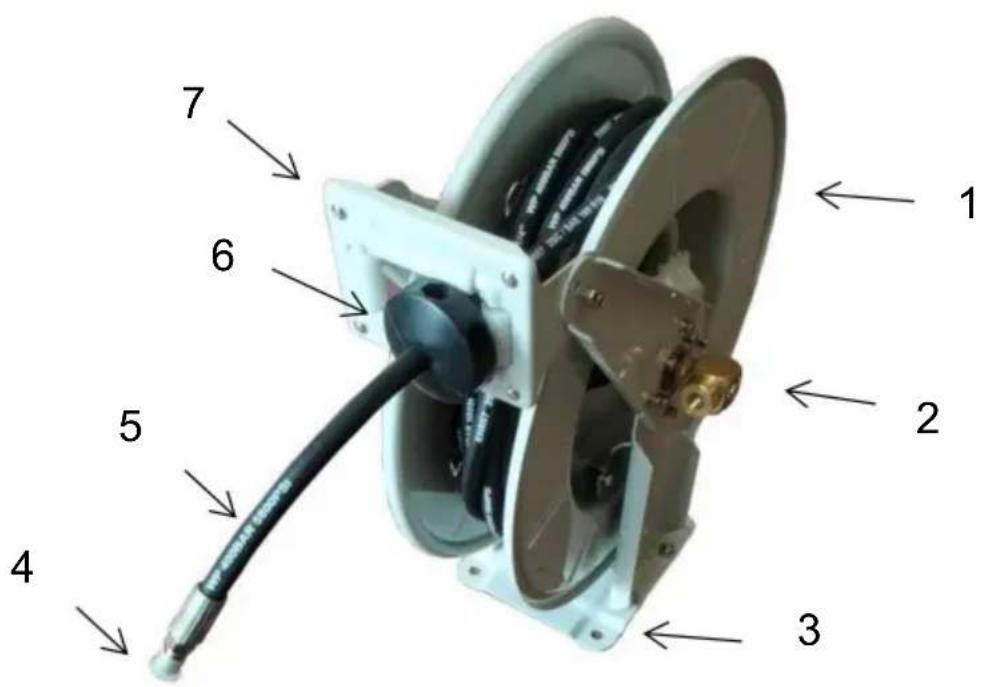

SCHÉMA DE STRUCTURE

1. Bobine en acier 2. Connecteur d'entrée 3. Plaque de base 4. Sortie
2. Tuyau 6. Butée de tuyau 7. Bras de guidage réglable

COMPOSANTS

Modèle	1224BT-100-5	1224BT-100-4	1224BT-100-3	1224BT-100-2	1224BT-100-1	1224BT-100
TuyauBobine	1	1	1	1	1	1
Pistolet à carburant	1	1	1	1	/	/
TuyauSerrer	2	2	2	2	/	/
TuyauBouchon	1	1	1	1	1	1
PTFERuban adhésifUtilisateurManuel	1	1	1	11 11	111 1	1

INSTALLATION

Préparation de l'installation :

1. Veuillez préparer des gants pour éviter d'être rayé par des pièces tranchantes qui pourraient se produire lors de l'installation.
2. Veuillez ouvrir toutes les boîtes pour vérifier que les accessoires sont complets et en bon état.

Installation:

Étape 1 Fixez le dévidoir à un mur ou à un pont de camion. Assurez-vous d'utiliser le matériel approprié et serrez fermement.

Étape 2 Connectez le pistolet à carburant.

Remarque : il est recommandé d'enrouler 3 à 5 boucles de ruban PTFE autour du joint. Modèles 1224BT-100-5, 1224BT-100-4, 1224BT-100-3, 1224BT-100-2 uniquement a un pistolet à carburant.

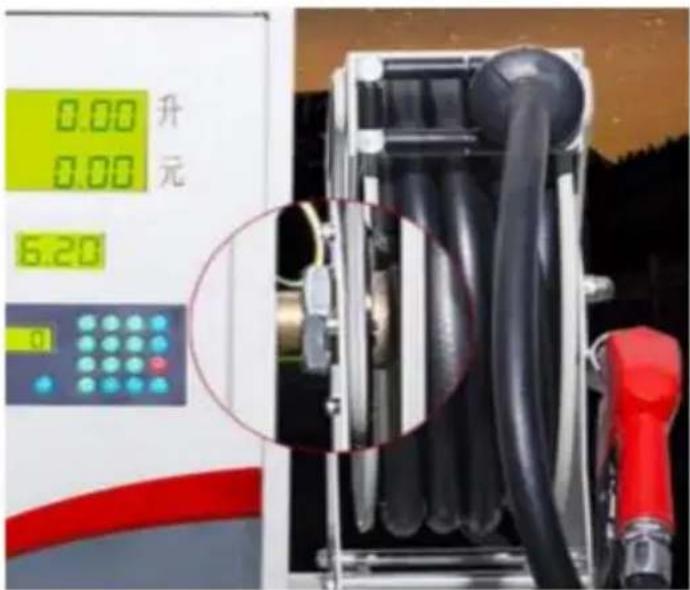

Étape 3 Connectez l'entrée de la bobine au réservoir d'alimentation en huile ou à l'unité source d'huile mobile. Remarque : il est recommandé d'enrouler 3 à 5 boucles de ruban PTFE autour du joint. (Astuce : vous pouvez choisir un connecteur TNP ou un connecteur d'admission de carburant étendu.)

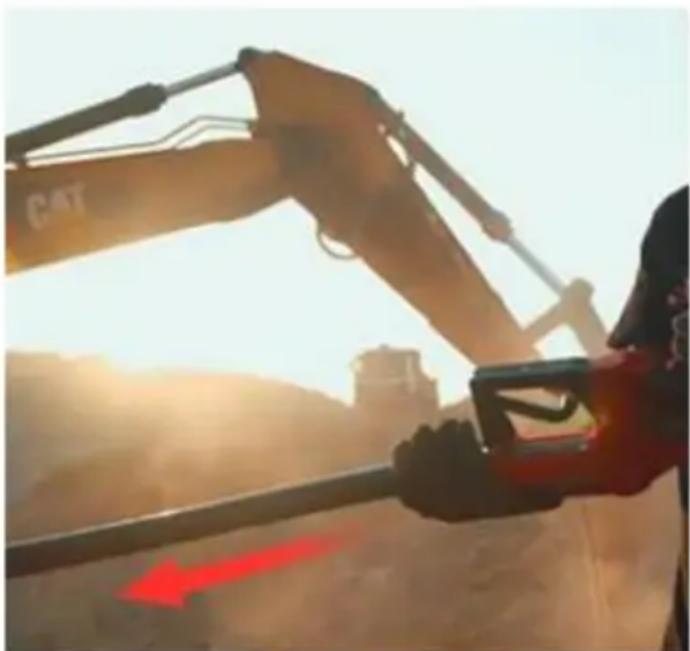

Étape 4 Saisissez le tuyau et tirez-le lentement jusqu'à la longueur requise.

Les dents du cliquet pour la position maintiendront le tuyau en place, il y aura un clic

un son est entendu pour assurer le verrouillage. ou utilisez le localisateur de butée de tuyau pour le réparer. alors peut-il être utilisé.

Remarque : ce produit est doté d'un système de verrouillage à cliquet intégré qui maintient le tuyau où vous le souhaitez pendant l'utilisation et rangé rapidement une fois terminé.

Pendant le processus de retrait lent du tuyau, vous entendrez quatre des sons de rappel consécutifs de « clics » ; c'est lorsque le cliquet est en position action. Les premier à troisième sons peuvent verrouiller la bobine, et le quatrième son passer le verrou (ne peut pas être verrouillé) et doit être tiré vers le cycle suivant.

Étape 5 Pour rétracter la bobine après avoir fait le plein, tenez le tuyau, tirez-le lentement un peu, puis remettez-le lentement en place.

Remarque : lors de l'enroulement du tuyau, assurez-vous que le tuyau est enroulé uniformément autour de la bobine.

Pour éviter d'endommager l'enrouleur, tenez toujours le tuyau pendant qu'il est rembobinage.

Veuillez utiliser ce produit conformément à la pression d'alimentation en huile normale, n'utilisez pas de surpression.

La pression de travail maximale du produit est inférieure à la pression de service maximale. pression de travail du tuyau.

ENTRETIEN

Entretenez votre dévidoir. Ne forcez pas sur le dévidoir. Les produits sont plus sûrs et plus efficaces lorsqu'ils sont utilisés de la manière pour laquelle ils ont été conçus. Planifiez votre travail et utilisez le produit adapté à la tâche.

Si le ressort de rappel tombe en panne, pour des raisons de sécurité, il est fortement recommande. Le remplacement du boîtier à ressort doit être effectué par un technicien de service agréé. Le ressort peut être soumis à une tension élevée et une libération accidentelle peut entraîner des blessures graves.
- Vérifiez que les pièces ne sont pas endommagées avant chaque utilisation. Vérifiez soigneusement que le produit fonctionne correctement et remplit sa fonction prévue. Remplacez immédiatement les pièces endommagées ou usées. N'utilisez jamais le produit avec une pièce endommagée.
- Les zones de travail humides peuvent endommager l'enrouleur. Il est donc recommandé de placer l'enrouleur à l'intérieur lorsqu'il n'est pas utilisé pour éviter d'être mouillé par la pluie.
- Vérifiez périodiquement l'état du tuyau pour déceler toute trace d'usure ou de dommage, et vérifiez Raccord pivotant pour fuite. Remplacez toute pièce usée, endommagée ou présentant une fuite.

Dépannage

Avant d'appeler l'équipe de service pour obtenir de l'aide, veuillez vérifier les points suivants

Conseils de dépannage :

Arrêt	Cause	Solution
Le tuyau ne fonctionne pas se rétracter complètement	1. Buse de sortie, pistolet ou outil est trop lourd.2. Le printemps est fatigué.3. Le tuyau de remplacement est trop long	1. Ajoutez la tension du ressort2. Ajoutez la tension du ressort3. Installez un tuyau de la bonne longueur
Le tuyau ne fonctionne pas se rétracter du tout	Le ressort s'est cassé ou a perdu tension.	Remplacer la cartouche à ressort.
La bobine ne fonctionne pas loquet	1. Fonctionnement incorrect.2. L'ensemble de verrouillage est usé.	1. Le moulinet se verrouille en premier, deuxième, troisième ou quatrième « clic ». il se rembobine automatiquement.2. Remettez le loquet en place assemblée.
Fuites de liquide du pivot	Les joints pivotants sont endommagés ou porté.	Remplacer les joints pivotants.

Sanven Technologie Ltée.

Adresse : Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Fabriqué en Chine
