| Type de produit | Outil rotatif rechargeable sans fil |
| Marque | Vevor |
| Modèle | S0J-FE17-10 |
| Alimentation | Batterie Li-ion 4 V, 2000 mAh intégrée |
| Tension de charge | USB 5 V CC (câble Type-C fourni) |
| Temps de charge | Environ 1,5 à 2,5 heures |
| Vitesse à vide | 7000 / 10000 / 13000 / 16000 / 20000 tr/min (5 niveaux) |
| Tailles de pince | 2,3 mm (3/32") et 3,2 mm (1/8") |
| Fonctions principales | Meulage, ponçage, brossage, polissage, sculpture, tronçonnage, perçage |
| Protection intégrée | Protection contre la surchauffe et mémoire de vitesse intelligente |
| Verrouillage de broche | Oui, pour changement d'accessoire facile |
| Indicateur de batterie | 5 LED blanches indiquant le niveau de charge |
| Type de chargeur | Port USB Type-C (chargeur non fourni) |
| Accessoires inclus | Collets, clé, mandrins, bandes de ponçage, meules, disques à tronçonner, brosses, disques feutre, etc. |
| Entretien et nettoyage | Nettoyer avec un chiffon humide et du savon doux ; ne pas utiliser de solvants |
| Sécurité | Porter des lunettes de protection ; ne pas utiliser en milieu humide ou explosif |
FOIRE AUX QUESTIONS - S0J-FE17-10 Vevor
Questions des utilisateurs sur S0J-FE17-10 Vevor
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Outil rotatif au format PDF gratuitement ! Retrouvez votre notice S0J-FE17-10 - Vevor et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil S0J-FE17-10 de la marque Vevor.
MODE D'EMPLOI S0J-FE17-10 Vevor
Modèle : S0J-FE17-10
Modèle : S0J-FE17-10
Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour les éventuelles mises à jour technologiques ou logicielles.
 | Avertissement - Pour réduire le risque de blessure, l'uti doit lire attentivement le manuel d'instructions. |
 | Avertissement - marquage concernant le risque de blessoculaire |
 | Avertissement - marquage concernant le risque de perte auditive |
 | ÉLIMINATION CORRECTECe produit est soumis aux dispositions de la directive européenne 2012/19/UE. Le symbole représentant une poubelle barrée indique que le produit doit faire l'objet collecte sélective dans l'Union européenne. Ceci s'appliq produit et à tous les accessoires marqués de ce symb produits ainsi marqués ne doivent pas être jetés avec ordures ménagères, mais doivent être déposés dans un de collecte pour le recyclage des appareils électriques électroniques. |
 | Afin de préserver les ressources naturelles, veuillez recy ou éliminer la batterie de manière appropriée. Cette ba Contient des batteries Li-ion. Consultez votre service loc gestion des déchets pour obtenir des informations sur batteries disponibles.options de recyclage et/ou d'élimination. Déchargez votre batterie en utilisant votre outil, puis retirez-la Retirez la batterie du boîtier de l'outil et recouvrez les connexions de la batterie avec un adhésif puissant ruban adhésif pour éviter les courts-circuits et les déch d'énergie. N'essayez pas d'ouvrir ou de retirer l'un des composants. |
Consignes de sécurité
Veuillez ne pas appuyer sur le verrouillage de la broche pendant que la machine fonctionne, afin d'éviter d'endommager la machine ou de provoquer un accident de sécurité.
Consignes de sécurité
Avertissement : lisez tous les avertissements de sécurité et toutes les instructions.
Le non-respect des avertissements et des instructions peut entraîner un choc électrique, un incendie et/ou des blessures graves. Conservez tous les avertissements et instructions pour référence ultérieure.
1) Sécurité de la zone de travail
a) Maintenez la zone de travail propre et bien éclairée. Les zones encombrées ou sombres favorisent les accidents. b) N'utilisez pas d'outils électriques dans des atmosphères explosives, comme en présence de liquides, de gaz ou de poussières inflammables.
présence de liquides, de gaz ou de poussières inflammables. Les outils électriques créent
des étincelles qui peuvent enflammer la poussière ou les fumées.
c) éloigner les enfants et les personnes présentes pendant l'utilisation d'un outil électrique.
Les distractions peuvent vous faire perdre le contrôle.
2) Sécurité électrique
a) Les fiches des outils électriques doivent correspondre à la prise. Ne jamais modifier la fiche. N'utilisez pas d'adaptateurs avec des outils électriques reliés à la terre.
Fiches non modifiées et prises adaptées réduiront les risques de choc électrique. b) Évitez tout contact corporel avec des surfaces mises à la terre ou reliées à la terre telles que des tuyaux,
radiateurs, cuisinières et réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre ou à la masse.
c) Ne pas exposer les outils électriques à la pluie ou à l'humidité. L'eau peut pénétrer dans
un outil électrique augmentera le risque de choc électrique.
d) Ne pas malmener le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil électrique. Tenir le cordon éloigné de la chaleur, de l'huile, des objets tranchants, des bords ou des pièces mobiles. Les cordons endommagés ou emmêlés augmentent le risque d'électrocution ou de choc.
e) Lorsque vous utilisez un outil électrique à l'extérieur, utilisez une rallonge adaptée pour une utilisation en extérieur. L'utilisation d'un cordon adapté à une
utilisation en extérieur réduit le risque de choc électrique.
3) Sécurité personnelle
a) Restez vigilant, faites attention à ce que vous faites et faites preuve de bon sens lorsque vous utilisez un outil électrique. N'utilisez pas d'outil électrique lorsque vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. Un moment d'inattention lors de l'utilisation d'outils électriques peut entraîner des blessures graves. b) Utiliser un équipement de protection individuelle. Toujours porter des lunettes de protection.
Un équipement de protection tel qu'un masque anti-poussière, des chaussures de sécurité antidérapantes, des gants, un chapeau ou une protection auditive utilisé dans des conditions appropriées réduira les blessures corporelles.
c) Empêcher tout démarrage intempestif. S'assurer que l'interrupteur est en position d'arrêt avant de connecter à la source d'alimentation et/ou à la batterie, de ramasser ou de porter l'outil. Porter un outil électrique avec le doigt sur l'interrupteur ou alimenter des outils électriques dont l'interrupteur est en position de marche peut entraîner des accidents. d) Retirez toute clé de réglage ou clé avant de mettre l'outil électrique en marche. Une clé ou une clef laissée attachée à une partie rotative du moteur peut entraîner des blessures corporelles. e) Ne vous penchez pas trop. Gardez une bonne posture et un bon équilibre à tout moment. Ceci
permet un meilleur contrôle de l'outil électrique dans des situations inattendues. f) Habillez-vous correctement. Ne portez pas de vêtements amples ni de bijoux. Attachez vos cheveux, vêtements et gants éloignés des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent être pris dans des pièces mobiles. g) Si des dispositifs sont prévus pour le raccordement de l'extraction des poussières et installations de collecte, assurez-vous qu'elles sont connectées et correctement utilisées. L'utilisation de ces appareils peut réduire les émissions liées à la poussière.
4) Utilisation et entretien des outils à batterie
a) Assurez-vous que l'interrupteur est en position d'arrêt avant d'insérer la batterie.
L'insertion de la batterie dans des outils électriques dont l'interrupteur est en position de marche peut entraîner des accidents.
b) Rechargez uniquement avec le chargeur spécifié par le fabricant. Un chargeur adapté à un type de batterie peut créer un risque d'incendie s'il est utilisé avec une autre batterie.
c) N'utilisez les outils électriques qu'avec les batteries spécifiquement prévues à cet effet. L'utilisation de batteries autres que celles prévues à cet effet peut entraîner des risques de blessures et d'incendie.
d) Lorsque la batterie n'est pas utilisée, tenez-la à l'écart d'autres objets métalliques tels que trombones, pièces de monnaie, clés, clous, vis ou autres petits objets métalliques susceptibles de créer une connexion entre les bornes. Un court-circuit entre les bornes de la batterie peut provoquer des brûlures ou un incendie.
e) En cas d'utilisation abusive, du liquide peut s'échapper de la batterie ; évitez tout contact. En cas de contact accidentel, rincer abondamment à l'eau. En cas de contact avec les yeux, consulter un médecin. Le liquide éjecté de la batterie peut provoquer une irritation ou des brûlures.
5) Consignes de sécurité pour toutes les opérations
Avertissements de sécurité courants pour le meulage, le ponçage, le brossage métallique, les opérations de polissage, de sculpture ou de tronçonnage abrasif :
a) Cet outil électrique est destiné à fonctionner comme une meuleuse, une ponceuse, une brosse métallique, une polisseuse, un outil de sculpture ou de tronçonnage. Lisez tous les avertissements de sécurité, les instructions, les illustrations et les spécifications fournies avec cet outil électrique. Le non-respect de toutes les instructions ci-dessous peut entraîner un choc électrique, un incendie et/ou des blessures graves.
Remarque ! N'indiquez que les opérations applicables.
b) N'utilisez pas d'accessoires qui ne sont pas spécifiquement conçus et recommandés par le fabricant de l'outil. Le fait que l'accessoire puisse être fixé à votre outil électrique ne garantit pas un fonctionnement sûr. Les accessoires qui tournent plus vite que leur vitesse nominale peuvent se briser et voler en éclats.
d) Le diamètre extérieur et l'épaisseur de votre accessoire doivent être dans les limites de capacité de votre outil électrique. Les accessoires de taille incorrecte ne peuvent pas être contrôlés de manière adéquate.
e) La taille de l'arbre des roues, des tambours de ponçage ou de tout autre accessoire doit s'adapter correctement à la broche ou à la pince de l'outil électrique. Les accessoires qui ne correspondent pas au matériel de montage de l'outil électrique seront déséquilibrés, vibreront excessivement et pourront entraîner une perte de contrôle.
f) Les roues montées sur mandrin, les tambours de ponçage, les fraises ou autres accessoires doivent être complètement insérés dans la pince ou le mandrin. Si le mandrin n'est pas suffisamment maintenu et/ou si le porte-à-faux de la roue est long, la roue montée peut se détacher et être éjectée à grande vitesse.
g) N'utilisez pas d'accessoire endommagé. Veuillez inspecter l'accessoire avant chaque utilisation, par exemple les meules abrasives pour éclats et fissures, les tambours de ponçage pour les fissures, les déchirures ou l'usure excessive, les brosses métalliques pour les fils desserrés ou fissurés.
Si l'outil électrique ou l'accessoire tombe, vérifiez qu'il n'est pas endommagé. Installez un accessoire non endommagé. Après inspection et installation d'un accessoire, positionnez-vous et les personnes à proximité loin du plan de rotation de l'accessoire et faites fonctionner l'outil électrique à la vitesse maximale à vide pendant une minute. Les accessoires endommagés se briseront normalement pendant cette période de test.
h) Portez un équipement de protection individuelle. Selon l'application, utilisez un masque facial, un écran facial, des lunettes de sécurité ou des lunettes de protection. Le cas échéant, portez un masque anti-poussière, des protections auditives, des gants et un tablier d'atelier capables d'arrêter les petits fragments abrasifs ou de pièces. La protection oculaire doit être capable d'arrêter les débris volants générés par diverses opérations. Le masque anti-poussière ou le respirateur doit être capable de filtrer les particules générées par votre opération.
Une exposition prolongée à un bruit de forte intensité peut entraîner une perte auditive.
i) Maintenez les personnes présentes à une distance de sécurité de la zone de travail. Toute personne entrant dans la zone de travail doit porter un équipement de protection individuelle. Des fragments de la pièce ou d'un accessoire cassé peuvent
s'envoler et provoquer des blessures au-delà de la zone d'opération immédiate. c) La vitesse nominale des accessoires de meulage doit être au moins égale à la vitesse maximale indiquée sur l'outil électrique. Les accessoires de meulage
j) Tenez l'outil électrique uniquement par les surfaces de préhension isolées lorsque vous effectuez une
opération où l'accessoire de coupe peut entrer en contact avec des câbles cachés ou avec son propre
cordon. Le contact de l'accessoire de coupe avec un fil « sous tension » peut exposer le métal
de certaines parties de l'outil électrique à une tension et provoquer un choc électrique chez l'opérateur.
k) Tenez toujours fermement l'outil dans votre/vos main(s) pendant le démarrage. Le couple de réaction du moteur, lorsqu'il accélère jusqu'à sa pleine vitesse, peut provoquer
une torsion de l'outil.
1) Utilisez des serre-joints pour soutenir la pièce autant que possible. Ne tenez jamais une petite pièce dans une main et l'outil dans l'autre main pendant l'utilisation. Le serrage d'une petite pièce vous permet d'utiliser votre/vos main(s) pour contrôler l'outil. Les matériaux ronds tels que les tiges, les tuyaux ou les tubes ont tendance à rouler pendant la coupe et peuvent provoquer le blocage du foret ou le faire sauter vers vous. m) Éloignez le cordon de l'accessoire rotatif. En cas de perte de contrôle, le cordon peut être coupé ou accroché et votre main ou votre bras peut être entraîné vers l'accessoire rotatif.
n) Ne posez jamais l'outil électrique tant que l'accessoire n'est pas arrivé à un arrêt complet. L'accessoire rotatif peut agripper la surface et tirer l'outil électrique hors de votre contrôle.
o) Après avoir changé les embouts ou effectué des ajustements, assurez-vous que l'écrou de serrage, le mandrin ou tout autre dispositif de réglage sont bien serrés. Des dispositifs de réglage desserrés peuvent se déplacer de manière inattendue, entraînant une perte de contrôle, et les composants rotatifs lâches seront violemment projetés.
p) Ne faites pas fonctionner l'outil électrique en le portant à vos côtés. Le contact avec l'accessoire rotatif pourrait accrocher vos vêtements et tirer l'accessoire vers votre corps.
q) Nettoyez régulièrement les grilles d'aération de l'outil électrique. Le ventilateur du moteur aspirera la poussière à l'intérieur du boîtier et l'accumulation excessive de poudre de métal peut provoquer des risques électriques. r) N'utilisez pas l'outil électrique à proximité de matériaux inflammables. Des étincelles pourraient enflammer ces matériaux. s) N'utilisez pas d'accessoires nécessitant des liquides de refroidissement.
L'utilisation d'eau ou d'autres liquides de refroidissement peuvent provoquer une électrocution ou un choc.
6) Consignes de sécurité supplémentaires pour toutes les opérations
Rebond et avertissements associés :
Le rebond est une réaction soudaine au pincement ou à l'accrochage d'une meule, d'une bande abrasive, d'une brosse ou de tout autre accessoire. Le pincement ou l'accrochage provoque le blocage rapide de l'accessoire en rotation, ce qui force l'outil électrique non contrôlé à tourner dans le sens inverse de sa rotation. Par exemple, si une meule abrasive est coincée ou pincée par la pièce, le bord de la meule qui pénètre dans le point de pincement peut s'enfoncer dans la surface du matériau, provoquant un choc.
La meule peut se déplacer brusquement vers l'opérateur ou rebondir. Selon le sens de déplacement de la meule au point de pincement, la meule peut rebondir. Les meules abrasives peuvent également se briser dans ces conditions. Le rebond est le résultat d'une mauvaise utilisation de l'outil électrique et/ou de procédures ou conditions d'utilisation incorrectes. Il peut être évité en prenant des précautions appropriées, comme indiqué ci-dessous.
a) Maintenez fermement l'outil électrique et positionnez votre corps et vos bras de manière à pouvoir résister aux forces de rebond. L'opérateur peut contrôler ces forces en prenant les précautions nécessaires. b) Soyez particulièrement prudent lorsque vous travaillez dans les coins, les arêtes vives, etc. Évitez les rebonds et les accrochages de l'accessoire. Les arêtes vives ou les rebonds ont tendance à accrocher l'accessoire en rotation et à provoquer une perte de contrôle ou un rebond. c) Lorsque vous fixez une lame de scie dentée, étant donné que ces lames provoquent des rebonds fréquents, assurez-vous de maintenir une prise ferme sur l'outil et de positionner votre corps et votre bras de manière à pouvoir résister aux
de rebond.
d) Introduisez toujours le foret dans le matériau dans le sens de sortie du tranchant (c'est-à-dire dans le sens d'éjection des copeaux). Une mauvaise orientation de l'outil peut entraîner le tranchant du foret à sortir de la pièce et entraîner l'outil dans ce sens.
e) Lorsque vous utilisez des limes rotatives, des meules à tronçonner, des fraises à grande vitesse ou des fraises en carbure de tungstène, veillez à toujours serrer la pièce. Ces meules risquent de se coincer si elles sont légèrement inclinées dans la rainure et peuvent provoquer un rebond.
Lorsqu'une meule à tronçonner se bloque, elle se casse généralement.
Lorsqu'une lime rotative, une fraise à grande vitesse ou une fraise en carbure de tungstène se bloque, elle peut sortir de la rainure et vous faire perdre le contrôle de l'outil.
6) Consignes de sécurité supplémentaires pour les opérations de meulage et tronçonnage
Avertissements de sécurité spécifiques aux opérations de meulage et de tronçonnage abrasif :
a) Utilisez uniquement les types de meules recommandés pour votre outil électrique et uniquement pour les applications recommandées. Par exemple, ne meulez pas avec le côté d'une meule à tronçonner. Les meules à tronçonner abrasives sont destinées au meulage périphérique ; les forces latérales appliquées sur ces meules peuvent les briser.
b) Pour les cônes et bouchons abrasifs filetés, utiliser uniquement des mandrins de meule en bon état, avec une bride d'épaulement non dépouillée, de taille et longueur appropriées. L'utilisation de mandrins appropriés réduira les risques de casse.
c) Ne bloquez pas la meule et n'exercez pas de pression excessive. N'essayez pas de réaliser une coupe trop profonde. Une contrainte excessive sur la meule augmente la charge et le risque de torsion ou d'accrochage de la meule dans la coupe, ainsi que le risque de rebond ou de rupture de la meule.
d) Ne placez pas votre main dans l'axe de la meule en rotation. Lorsque la meule au point d'utilisation s'éloigne de votre main, le contrecoup potentiel pourrait projeter la meule et l'outil électrique directement vers vous.
e) Si la meule est coincée, accrochée ou si vous interrompez une coupe pour
quelque raison que ce soit, éteignez l'outil électrique et maintenez-le immobile jusqu'à l'arrêt complet de la meule. N'essayez jamais de retirer la meule de coupe pendant qu'elle est en mouvement, sinon elle risque de se briser.
Un rebond peut se produire. Examinez la cause du pincement ou de l'accrochage de la roue et prenez les mesures correctives nécessaires.
f) Ne pas redémarrer l'opération de coupe dans la pièce. Laisser la meule atteindre sa vitesse maximale et réintégrer prudemment la coupe. La meule risque de se coincer, de se soulever ou de rebondir si l'outil électrique est redémarré dans la pièce.
g) Soutenez les panneaux ou toute pièce surdimensionnée afin de minimiser les risques de pincement et de rebond de la meule. Les grandes pièces ont tendance à s'affaisser sous leur propre poids. Des supports doivent être placés sous la pièce, près de la ligne de coupe et du bord de la pièce, de chaque côté de la meule.
h) Soyez particulièrement prudent lorsque vous effectuez une découpe en creux dans des murs existants ou d'autres zones aveugles. La meule qui dépasse peut couper des conduites de gaz ou d'eau, des câbles électriques ou des objets susceptibles de provoquer un rebond.
Veuillez lire attentivement tous les avertissements de sécurité et toutes les instructions. Le non-respect de ces avertissements et instructions peut entraîner un choc électrique, un incendie et/ou des blessures graves.

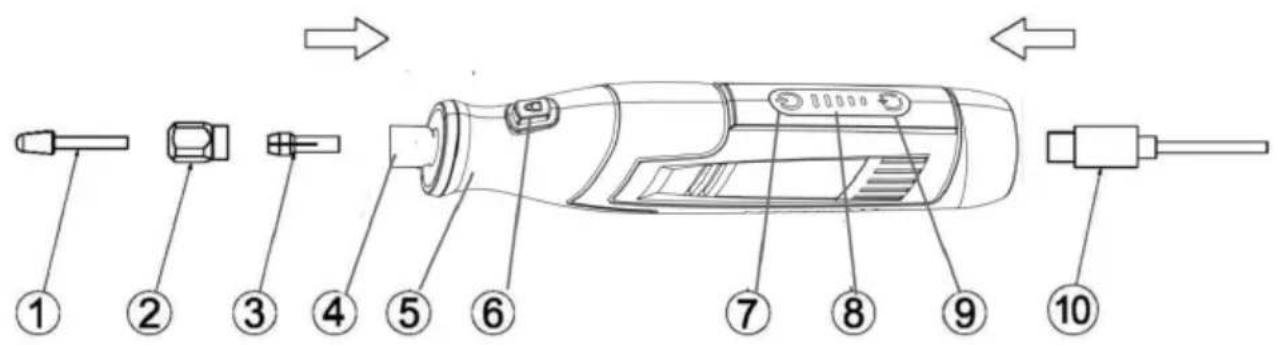

- Accessoire
- Collier/écrou de blocage
- Pince de serrage
- Arbre de sortie
- Poignée
- Bouton de verrouillage de la broche
- Interrupteur marche/arrêt
- Écran pour le niveau de vitesse
- Touche de régulation de vitesse
- USB de type C Fil
REMARQUE : ce produit n'est pas livré avec un chargeur.
Données techniques
| Batterie rechargeable : | Batterie Li-ion 4 V 2000 mAh |
| Tension de charge : | USB 5 V CC |
| Cordon de charge : | Câble USB de type C |
| Temps de charge de l batterie : | environ 1,5 à 2,5 heures |
| Vitesse à vide : | 7000(1)/10000(2)/13000(3)/16000(4)/20000(5)RPM |
| Taille de la pince : | 2,3 mm (3/32") / 3,2 mm (1/8") |
Opération

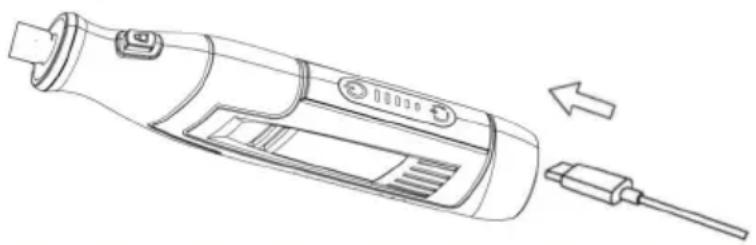

Charger l'outil
Remarque ! Le mini-broyeur n'est pas livré complètement chargé en usine. Assurez-vous de le charger avant la première utilisation.
Branchez l'alimentation (sortie 5 V CC) et insérez le câble USB Type-C dans la prise de charge de l'appareil. Les voyants LED blancs situés sur le dessus du boîtier de l'outil s'allument et défilent vers l'avant et l'arrière pour indiquer que
la batterie est en charge. Lorsque tous les voyants LED blancs sont allumés en permanence, la charge est terminée. La charge s'arrête automatiquement une fois l'outil complètement chargé. Vous pouvez laisser l'outil sur le chargeur en permanence.

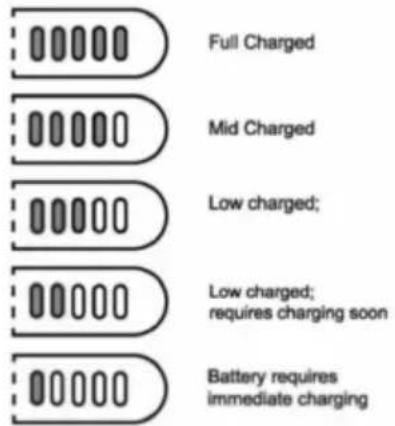

Indicateur d'état de la batterie
Cet outil est équipé d'un indicateur d'état de la batterie qui vous indique son niveau de charge. Allumez l'outil et vérifiez quelle LED blanche s'allume pour évaluer l'état. Lorsque cinq LED blanches sont allumées en permanence, la batterie est pleine. Lorsque la capacité de la batterie diminue, les LED blanches s'éteignent une à une. Lorsque la batterie est complètement déchargée, l'outil s'éteint automatiquement. Les LED blanches s'éteignent toutes.
Allumer/éteindre l'outil et régler la plage de vitesse
Pour sélectionner la vitesse appropriée à chaque tâche, utilisez un morceau de matériau d'entraînement.

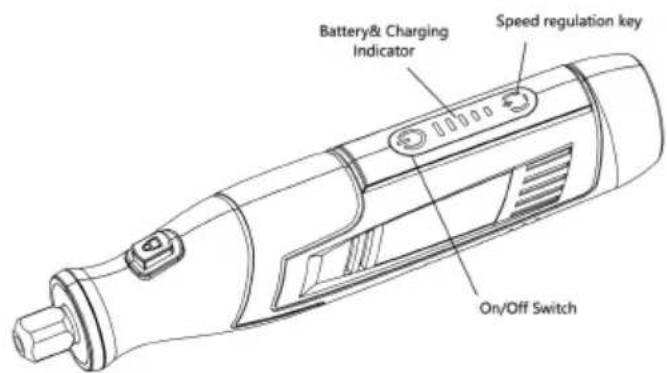

Allumer/éteindre l'outil
Le bouton de l'interrupteur est situé sur le dessus du boîtier du moteur. Appuyez dessus pendant 0,5 seconde pour allumer l'outil et commencer à travailler.
Appuyez ensuite sur le bouton pendant 0,5 seconde pour éteindre l'outil, quelle que soit la vitesse.
Réglage de la plage de vitesse
Après la mise sous tension de l'outil, l'écran situé devant le bouton de l'interrupteur affiche le niveau de vitesse. Ce niveau peut être ajusté en cours de fonctionnement par une simple pression rapide sur le bouton. La vitesse de l'outil s'ajustera en conséquence. L'outil dispose de 5 niveaux de vitesse. En appuyant brièvement sur le bouton, le nombre défile de 1 à 5. La vitesse peut être 7 000 (1)/10 000 (2)/13 000 (3)/16 000 (4)/20 000 (5) tr/min. Sélectionnez la vitesse adaptée à votre application.
Fonction de mémoire de vitesse intelligente
L'outil est doté d'une fonction de mémorisation de vitesse intelligente. Il mémorise le réglage de vitesse toutes les 5 minutes. Vous n'avez donc pas besoin de régler constamment pendant les courts intervalles d'arrêt pour vérifier l'efficacité ou vous reposer. Après 5 minutes, l'outil revient au niveau moyen par défaut (13 000 tr/min).
Protection contre la surchauffe
Remarque ! Cet outil est une mini-meuleuse pour les applications légères. Ne l'utilisez pas de manière abusive pour des travaux lourds ou en continu pendant une longue période.
Cet outil est conçu pour être l'un des plus puissants de sa catégorie. Idéal pour les travaux de bricolage et d'artisanat légers, il peut également être utilisé pour des travaux de coupe, de perçage ou de fraisage de courte durée. Cependant, il est déconseillé pour les travaux de longue durée ou les travaux intensifs, car il s'agit d'une mini-meuleuse destinée aux applications légères. Pour éviter toute
utilisation abusive, une protection contre la surchauffe est intégrée. En cas de surutilisation et de surchauffe rapide, la protection arrête l'outil pour éviter tout dommage. Une fois l'outil reposé et refroidi,
redémarrez-le pour votre travail.

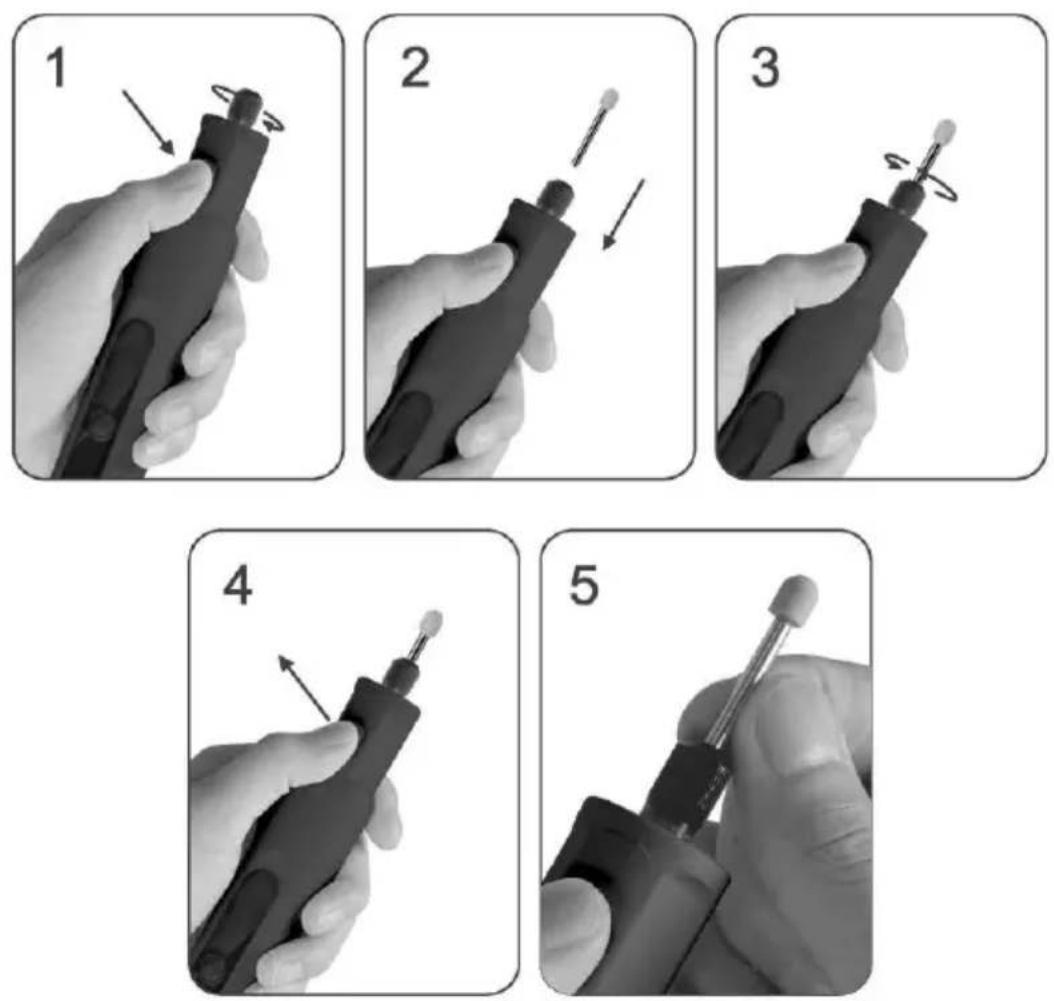

Installation ou changement d'accessoire
Remarque ! Éteignez l'outil et assurez-vous que la partie rotative est arrêtée
avant de passer à l'étape suivante.
- Appuyez sur le bouton de verrouillage de la broche et tournez le mandrin jusqu'à ce que le bouton soit enfoncé.
complètement engagé, puis dévissez le collier de verrouillage.
- Une fois le collier de verrouillage desserré, insérez ou changez un accessoire que vous
voulez entrer dans la pince.
- Appuyez à nouveau sur le bouton de verrouillage de la broche et vissez le collier de verrouillage jusqu'à ce que
la pince serre fermement la tige de l'accessoire.
4. Enfin, relâchez le bouton de verrouillage de la broche et vous êtes prêt à l'utiliser.
- Conseil : désinstallez pour retirer l'accessoire une fois le travail terminé et toujours
utilisez un mouchoir pour prendre l'accessoire afin de protéger votre main.
Avertissement !
- Avant d'utiliser l'outil, assurez-vous qu'il est prêt et sûr à utiliser !
- Ne pas utiliser dans des conditions et un environnement humides !
- N'utilisez jamais l'outil à proximité de gaz ou de liquides inflammables.
- Portez des lunettes lorsque vous utilisez l'outil.
- Ne touchez pas la pointe de la perceuse/meuleuse pendant le fonctionnement, même si elle est en mode faible.
vitesse), car cela peut causer des blessures !
- Ne forcez pas pour faire fonctionner l'appareil lorsqu'il ralentit ou s'arrête de tourner.
Éteignez-le et terminez le processus de travail.
- Ne serrez pas trop fort le collier de verrouillage pour éviter d'endommager les composants de la machine lors de l'installation de l'accessoire.
C'est un mini-outil sans trop de force.
Mode d'emploi de l'outil rotatif
La première étape pour apprendre à utiliser l'outil rotatif est d'en avoir la « sensation ».
Tenez-le en main et ressentez son poids et son équilibre. Sentez la conicité du boîtier. Tenez toujours l'outil éloigné de votre visage. Accessoires
Les outils rotatifs peuvent être endommagés lors de la manipulation et voler en éclats lorsqu'ils atteignent leur vitesse maximale. Ce phénomène est rare, mais peut arriver. Lorsque vous tenez l'outil, veillez à ne pas obstruer les ouvertures d'aération avec votre main. Cela bloquerait la circulation d'air et provoquerait une surchauffe du moteur. Pour un meilleur contrôle lors de travaux rapprochés, saisissez l'outil rotatif comme un crayon entre le pouce et quatre doigts.

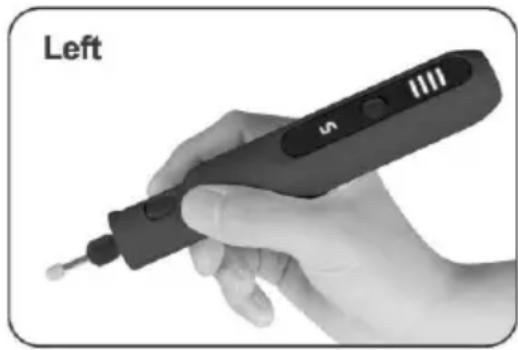

(Voir figure de gauche). La prise en main « Golf Grip » permet de tenir l'outil lors d'opérations plus agressives, comme le meulage d'une surface plane ou l'utilisation de meules à tronçonner. (Voir figure de droite)
Entraînez-vous d'abord sur des chutes de matériaux pour observer le fonctionnement à grande vitesse de l'outil rotatif. Gardez à l'esprit que le travail dépend de la vitesse de l'outil et de l'accessoire dans la pince. Évitez de vous appuyer sur l'outil ni de le pousser pendant son utilisation. Abaissez plutôt légèrement l'accessoire rotatif sur la pièce et laissez-le toucher le point où vous souhaitez commencer la découpe (ou le ponçage, la gravure, etc.).
Concentrez-vous sur le guidage de l'outil sur la pièce en exerçant une légère pression de la main. Laissez l'accessoire faire le travail. Il est généralement préférable d'effectuer plusieurs passes avec l'outil plutôt que de tenter de tout faire en une seule fois. Pour réaliser une découpe, par exemple :
Passez l'outil d'avant en arrière sur la pièce, comme vous le feriez avec un pinceau. Coupez un peu de matière à chaque passage jusqu'à atteindre la profondeur souhaitée. Pour la plupart des travaux, une application douce est préférable. Vous aurez ainsi un meilleur contrôle, réduirez les risques d'erreur et optimiserez l'efficacité de l'accessoire.
Réglage de la vitesse pour les accessoires :
Attention ! La vitesse maximale recommandée pour le toilettage des animaux ne doit pas dépasser 12 000 tr/min (niveau de vitesse 3).
Remarque ! Veuillez consulter la liste de référence et sélectionner la vitesse adaptée à chaque tâche avant d'utiliser les articles. Le nombre de niveaux de vitesse est compris entre 1 et 5, et la vitesse varie de 5 000 à 20 000 tr/min. Rappel ! Le tableau suivant décrit uniquement l'utilisation de tous les accessoires compatibles avec cet outil, tels que les scénarios d'application, les matériaux à traiter, la vitesse recommandée, etc. Le coffret ne contient pas tous ces accessoires. Pour plus d'informations sur les accessoires inclus dans le coffret, veuillez consulter la description du lien de vente.
| Functions | Images | Accessory Description | Cork | Hardwood | Plastic | Steel | Aluminum, brass, etc. | Shell, stone | Ceramic | Glass |
| Sanding | Sanding paper | Speed 2-4 RPM8-16k | Speed 2-4 RPM8-16k | Speed 2-4 RPM8-16k | Speed 2-4 RPM8-16k | Speed 2-4 RPM8-16k | — | — | — | |
| Sanding bands | Speed 1-4 RPM 5-16k | Speed 1-4 RPM 5-16k | Speed 1-4 RPM 5-16k | Speed 1-4 RPM 5-16k | Speed 1-4 RPM 5-16k | Speed 1-4 RPM 5-16k | Speed 1-4 RPM 5-16k | — | ||
| Cutting | Cutting blade | Speed 4-5 RPM16-20k | Speed 4-5 RPM16-20k | Speed 4-5 RPM16-20k | — | — | — | — | — | |
| Cut off wheels fiberglass | Speed 4-5 RPM16-20k | Speed 4-5 RPM16-20k | Speed 4-5 RPM16-20k | Speed 4-5 RPM16-20k | Speed 4-5 RPM16-20k | — | — | — | ||
| Grinding/ Sharpening | Silicon carbide grinding wheels with shank | — | — | — | Speed 3-5 RPM12-20k | Speed 3-5 RPM12-20k | Speed 3-5 RPM12-20k | Speed 3-5 RPM12-20k | — | |
| Aluminum oxide Grinding wheels with shank | — | — | Speed 3-5 RPM12-20k | Speed 3-5 RPM12-20k | Speed 3-5 RPM12-20k | Speed 3-5 RPM12-20k | Speed 3-5 RPM12-20k | — | ||
| Rubber grinder with shank | — | — | — | Speed 3-5 RPM12-20k | Speed 3-5 RPM12-20k | — | — | Speed 3-5 RPM12-20k | ||
| Carving/ Engraving | Diamond grinding needle | Speed 3-5 RPM12-20k | Speed 3-5 RPM12-20k | Speed 3-5 RPM12-20k | Speed 3-5 RPM12-20k | Speed 3-5 RPM12-20k | Speed 3-5 RPM12-20k | Speed 3-5 RPM12-20k | Speed 3-5 RPM12-20k | |
| HSS cutter | Speed 3-5 RPM12-20k | Speed 3-5 RPM12-20k | Speed 3-5 RPM12-20k | — | — | — | — | — | ||
| Drilling | HSS drill bit | Speed 4-5 RPM16-20k | Speed 4-5 RPM16-20k | Speed 4-5 RPM16-20k | — | — | — | — | — | |
| Cleaning/ Polishing | Brushes | Speed 2-4 RPM8-16k | Speed 2-4 RPM8-16k | Speed 2-4 RPM8-16k | Speed 2-4 RPM8-16k | Speed 2-4 RPM8-16k | Speed 2-4 RPM8-16k | Speed 2-4 RPM8-16k | Speed 2-4 RPM8-16k | |
| Felt wheels / Mandrel | Speed 3-5 RPM12-20k | Speed 3-5 RPM12-20k | Speed 3-5 RPM12-20k | Speed 3-5 RPM12-20k | Speed 3-5 RPM12-20k | Speed 3-5 RPM12-20k | Speed 3-5 RPM12-20k | Speed 3-5 RPM11-20k | ||
| Accessories | Collets | To clamp accessories | ||||||||
| Wrench | For replacing the accessories | |||||||||
| Mandrel for cut off wheel | To link Rubber emery wheel/ Sanding paper / Diamond wheel/cut off wheels/ Grinding wheels | |||||||||
| Sanding shank | Mandrel drum for sanding bands installation | |||||||||
Accessoires
Bandes et tige de ponçage : pour meuler les griffes des animaux ou les pièces en métal, bois, pierre et plastique. Assemblage nécessaire avant utilisation.
Papier abrasif : pour le ponçage ou le polissage de précision des pièces en bois, pierre et plastique. Il doit être vissé sur les mandrins avant utilisation.
Meules : pour le traitement de surface des pièces métalliques, des pièces moulées, des cordons de soudure et l'élimination de la rouille. Différentes formes sont disponibles.
Mèches diamantées : pour les travaux de précision, la gravure, la sculpture, les retouches et la finition. À utiliser sur le bois, le jade, la céramique, le verre trempé, les pierres semi-précieuses et autres matériaux durs. Les mèches sont recouvertes de particules de diamant.
Fraise polyvalente : idéale pour façonner, creuser, rainurer, incruster et réaliser des trous coniques dans les métaux tendres, les plastiques et le bois, en particulier sur les surfaces courbes.
Forets : utilisés pour percer des trous dans des pièces en plastique, en bois ou en pierre.
Disque de polissage en laine et feutre : utilisé pour polir les pièces en métal ou en plastique. Il faut assembler la roue en feutre sur les mandrins à tête filetée avant utilisation.
Roue en caoutchouc avec tige : polissage pour divers métaux, fer, jade, argent, verre, pierre et ongles d'animaux, etc.
Brosse à poils : pour le nettoyage des pièces.
Mandrins : arbres à tête filetée ou vissée, destinés à retenir les meules de meulage et de polissage.
Meule diamantée pour griffes d'animaux : pour le toilettage, le meulage et le ponçage des griffes. Vitesse maximale recommandée : 12 000 tr/min maximum (niveau de vitesse 3).
Nettoyage et entretien
Débranchez toujours la fiche secteur avant de commencer tout travail de nettoyage.
Nettoyage
Gardez tous les dispositifs de sécurité, les bouches d'aération et le boîtier moteur exempts de saleté et de poussière autant que possible.
Essuyez l'équipement avec un chiffon propre ou soufflez dessus avec de l'air comprimé.
à basse pression.
Nous vous recommandons de nettoyer l'appareil immédiatement après chaque utilisation.
Nettoyez régulièrement l'équipement avec un chiffon humide et du savon doux.
Nettoyez régulièrement l'équipement avec un chiffon humide et du savon doux.
N'utilisez pas de produits de nettoyage ou de solvants ; ceux-ci pourraient attaquer les pièces en plastique.
de l'équipement. Assurez-vous qu'aucune eau ne puisse s'infiltrer dans l'appareil.
Il n'y a aucune pièce à l'intérieur de l'équipement qui nécessite un entretien supplémentaire.
Il n'y a aucune pièce à l'intérieur de l'équipement qui nécessite un entretien supplémentaire.
Fabricant : Shanghaimuxinmuyeyouxiangongsi
Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET, ASTV NSW 2122, Australie
Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
| UK | REP |
YH CONSULTING LIMITED.
- CONSIGNES DE SÉCURITÉ
- SÉCURITÉ DE LA ZONE DE TRAVAIL
- SÉCURITÉ ÉLECTRIQUE
- SÉCURITÉ PERSONNELLE
- CONSIGNES DE SÉCURITÉ POUR TOUTES LES OPÉRATIONS
- CONSIGNES DE SÉCURITÉ SUPPLÉMENTAIRES POUR TOUTES LES OPÉRATIONS
- OPÉRATION
- CHARGER L'OUTIL
- INDICATEUR D'ÉTAT DE LA BATTERIE
- ALLUMER/ÉTEINDRE L'OUTIL ET RÉGLER LA PLAGE DE VITESSE
- ALLUMER/ÉTEINDRE L'OUTIL
- RÉGLAGE DE LA PLAGE DE VITESSE
- FONCTION DE MÉMOIRE DE VITESSE INTELLIGENTE
- PROTECTION CONTRE LA SURCHAUFFE
- INSTALLATION OU CHANGEMENT D'ACCESSOIRE
- AVERTISSEMENT
- MODE D'EMPLOI DE L'OUTIL ROTATIF
- RÉGLAGE DE LA VITESSE POUR LES ACCESSOIRES
- ACCESSOIRES
- NETTOYAGE ET ENTRETIEN
- NETTOYAGE
- IL N'Y A AUCUNE PIÈCE À L'INTÉRIEUR DE L'ÉQUIPEMENT QUI NÉCESSITE UN ENTRETIEN SUPPLÉMENTAIRE

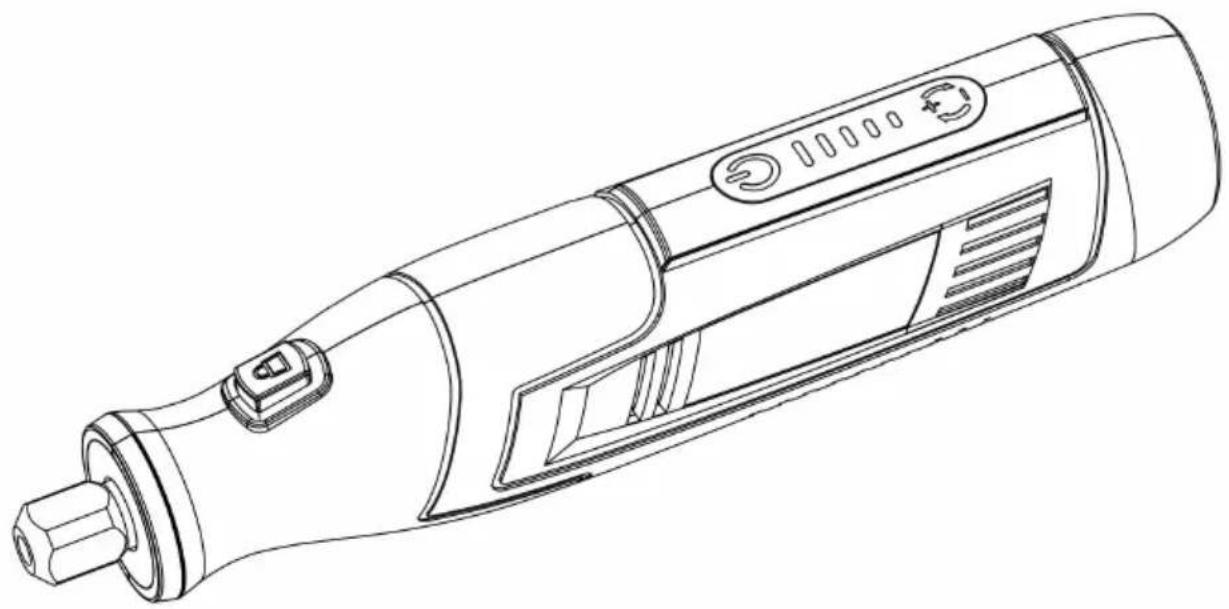

Marque : Vevor
Modèle : S0J-FE17-10
Catégorie : Outil rotatif
