S0J-FE17-10 - Utensile rotante Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Utensile rotatorio ricaricabile senza fili
Marca	Vevor
Modello	S0J-FE17-10
Alimentazione	Batteria Li-ion 4 V, 2000 mAh integrata
Tensione di carica	USB 5 V CC (cavo Type-C incluso)
Tempo di carica	Circa 1,5 a 2,5 ore
Velocità a vuoto	7000 / 10000 / 13000 / 16000 / 20000 giri/min (5 livelli)
Dimensioni pinza	2,3 mm (3/32") e 3,2 mm (1/8")
Funzioni principali	Rettifica, levigatura, spazzolatura, lucidatura, incisione, taglio, foratura
Protezione integrata	Protezione contro il surriscaldamento e memoria di velocità intelligente
Blocco mandrino	Sì, per cambio facile dell'accessorio
Indicatore batteria	5 LED bianche che indicano il livello di carica
Tipo di caricabatterie	Porta USB Type-C (caricabatterie non incluso)
Accessori inclusi	Pinze, chiave, mandrini, nastri abrasivi, mole, dischi da taglio, spazzole, dischi feltro, ecc.
Manutenzione e pulizia	Pulire con un panno umido e sapone neutro; non utilizzare solventi
Sicurezza	Indossare occhiali di protezione; non utilizzare in ambienti umidi o esplosivi

Domande frequenti - S0J-FE17-10 Vevor

Come caricare l'utensile rotatorio Vevor S0J-FE17-10?

Collegare un alimentatore 5V CC alla porta USB Type-C dell'utensile. Le LED bianche scorrono durante la carica. Quando tutte e 5 le LED rimangono accese continuamente, la carica è completa (circa 1h30 a 2h30).

Qual è l'autonomia della batteria?

La batteria Li-ion 4V 2000 mAh offre un'autonomia variabile a seconda della velocità e del carico di lavoro. Con uso leggero, può durare diverse decine di minuti. Un indicatore a 5 LED permette di monitorare il livello di carica.

Come regolare la velocità di rotazione?

Premere brevemente il pulsante di accensione dopo l'avvio. Il display mostra il livello (da 1 a 5). La velocità passa quindi da 7.000 a 20.000 giri/min per scaglioni. L'utensile memorizza l'impostazione per 5 minuti.

Come cambiare un accessorio (punta)?

Spegnere l'utensile e attendere l'arresto completo. Premere il blocco mandrino, ruotare il mandrino fino all'innesto, quindi svitare il collare. Inserire il nuovo accessorio nella pinza, riavvitare il collare tenendo premuto il blocco, quindi rilasciare.

Cosa fare se l'utensile si ferma improvvisamente durante l'uso?

Probabilmente si tratta della protezione contro il surriscaldamento. Lasciare raffreddare l'utensile per qualche minuto prima di riavviarlo. Evitare lavori pesanti e continui per non attivare questa protezione.

Quali materiali si possono lavorare con questo utensile?

L'utensile è adatto per legno, plastica, metalli (acciaio, alluminio), ceramica, vetro, pietra e conchiglie. Utilizzare l'accessorio e la velocità adatti a ciascun materiale (vedere tabella nel manuale).

Quale velocità utilizzare per la toelettatura delle unghie degli animali?

Per la toelettatura, la velocità massima consigliata è di 12.000 giri/min (livello 3). Utilizzare la mola diamantata specifica per unghie.

Come pulire e mantenere l'utensile rotatorio?

Scollegare sempre prima della pulizia. Utilizzare un panno umido con sapone neutro per pulire l'involucro. Non utilizzare solventi. Pulire regolarmente le griglie di aerazione con aria compressa a bassa pressione.

Quali sono le precauzioni di sicurezza essenziali?

Indossare occhiali di protezione, non utilizzare in atmosfere esplosive o umide. Tenere l'utensile per le superfici isolate. Tenere le persone lontane dall'area di lavoro. Consultare il manuale completo per tutte le istruzioni.

Dove trovare accessori di ricambio?

Gli accessori compatibili (pinze, mole, punte, ecc.) sono disponibili presso i rivenditori Vevor o online. Utilizzare solo accessori consigliati dal produttore con steli da 2,3 mm o 3,2 mm.

MANUALE UTENTE S0J-FE17-10 Vevor

Queste sono le istruzioni originali. Si prega di leggere attentamente le istruzioni del manuale prima dell'uso. VEVOR si riserva la piena interpretazione del proprio manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di scusarci se non vi informeremo più in caso di aggiornamenti tecnologici o software sul prodotto.

	Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.
	Attenzione - marcatura relativa al rischio di lesioni agli
	Attenzione - marcatura relativa al rischio di perdita dell'
	SMALTIMENTO CORRETTOQuesto prodotto è soggetto alle disposizioni della Diretti Europea 2012/19/UE. Il simbolo raffigurante un bidone o spazzatura barrato indica che il prodotto richiede la rad differenziata nell'Unione Europea. Questo vale per il pro tutti gli accessori contrassegnati da questo simbolo. I p contrassegnati come tali non possono essere smaltiti co normali rifiuti domestici, ma devono essere conferiti pres punto di raccolta per il riciclaggio di apparecchiature el ed elettroniche.
	Per preservare le risorse naturali, riciclare o smaltire correttamente la batteria. Questo pacco batteria contiene batterie agli ioni di litio. Consultare l'autorità lo per i rifiuti per informazioni sui rifiuti disponibili opzioni di riciclaggio e/o smaltimento. Scaricare la batte azionando l'utensile, quindi rimuovere la batteria dall'alloggiamento dell'utensile e coprire i collega della batteria con adesivo resistente nastro adesivo per evitare cortocircuiti e scariche di en Non tentare di aprire o rimuovere nessuno dei componenti.

Note di sicurezza

Si prega di non premere il blocco del mandrino mentre la macchina è in funzione, per evitare danni alla macchina o incidenti di sicurezza.

Istruzioni di sicurezza

Attenzione: leggere tutte le avvertenze di sicurezza e tutte le istruzioni. La mancata osservanza delle avvertenze e delle istruzioni può causare scosse elettriche, incendio e/o lesioni gravi.

Conservare tutte le avvertenze e le istruzioni per riferimento futuro.

1) Sicurezza sul posto di lavoro

a) Mantenere l'area di lavoro pulita e ben illuminata. Le aree disordinate o buie favoriscono gli incidenti. b) Non utilizzare utensili elettrici in atmosfere esplosive, come ad esempio in presenza di liquidi, gas o polveri infiammabili. Gli utensili elettrici creano scintille che potrebbero incendiare la polvere o i fumi. c) Tenere lontani i bambini e gli astanti durante l'utilizzo di un elettroutensile. Le distrazioni possono farti perdere il controllo.

2) Sicurezza elettrica

a) Le spine degli utensili elettrici devono essere adatte alla presa. Non modificare mai la spina in alcun modo. Non utilizzare adattatori con utensili elettrici dotati di messa a terra.

Spine non modificate e prese adatte ridurranno il rischio di scosse elettriche. b) Evitare il contatto del corpo con superfici collegate a terra o a massa come radiatori, cucine e frigoriferi. C'è un rischio maggiore di scossa elettrica se il corpo è collegato a terra.

c) Non esporre gli utensili elettrici alla pioggia o a condizioni di umidità. L'acqua che penetra

in un utensile elettrico aumenta il rischio di scosse elettriche.

d) Non utilizzare il cavo in modo improprio. Non utilizzare mai il cavo per trasportare, tirare o scollegare l'elettroutensile. Tenere il cavo lontano da fonti di calore, olio, oggetti taglienti, bordi o parti mobili. Cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.

e) Quando si utilizza un elettroutensile all'aperto, utilizzare una prolunga adatta per uso esterno. L'utilizzo di un cavo adatto all'uso esterno riduce il rischio di scosse elettriche.

3) Sicurezza personale

a) Rimani vigile, guarda cosa stai facendo e usa il buon senso quando utilizzi un elettroutensile. Non utilizzare un elettroutensile quando sei stanco o sotto l'effetto di droghe, alcol o farmaci. Un momento di disattenzione durante l'uso

di utensili elettrici può causare gravi lesioni personali.

b) Utilizzare dispositivi di protezione individuale. Indossare sempre protezioni per gli occhi.

Dispositivi di protezione individuale come maschera antipolvere, scarpe antinfortunistiche antiscivolo, casco o protezione acustica, utilizzati in condizioni appropriate, ridurranno le lesioni personali.

c) Evitare l'avviamento involontario. Assicurarsi che l'interruttore sia in posizione di spegnimento prima di collegare alla fonte di alimentazione e/o al pacco batteria, sollevare o trasportare l'utensile. Trasportare utensili elettrici con il dito sull'interruttore o alimentare utensili elettrici con l'interruttore acceso può provocare incidenti.

d) Rimuovere qualsiasi chiave di regolazione o chiave inglese prima di accendere l'utensile elettrico. Una chiave inglese o una chiave lasciata attaccata a una parte rotante dell'utensile può provocare lesioni personali.

e) Non sporgersi troppo. Mantenere sempre un appoggio e un equilibrio adeguati. Questo

consente un migliore controllo dell'utensile elettrico in situazioni impreviste.

f) Vestirsi in modo appropriato. Non indossare abiti larghi o gioielli. Tenere i capelli, gli indumenti e i guanti lontani dalle parti in movimento. Abiti larghi, gioielli o capelli lunghi possono rimanere impigliati nelle parti in movimento.

g) Se sono previsti dispositivi per il collegamento dell'aspirazione della polvere o impianti di raccolta, assicurarsi che siano collegati e utilizzati correttamente. L'uso di questi dispositivi può ridurre le emissioni di polvere pericolose.

4) Uso e cura degli utensili a batteria

a) Assicurarsi che l'interruttore sia in posizione off prima di inserire la batteria. L'inserimento della batteria in utensili elettrici con l'interruttore acceso può causare incidenti.

b) Ricaricare solo con il caricabatterie specificato dal produttore. Un caricabatterie adatto a un tipo di batteria.

c) Utilizzare gli elettroutensili solo con batterie specificamente progettate. L'uso di batterie diverse può comportare il rischio di lesioni e incendio.

d) Quando la batteria non è in uso, tenerla lontana da altri oggetti metallici come graffette, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero

causare un collegamento tra un terminale e l'altro. Cortocircuitare i terminali di batteria può causare ustioni o incendi.

e) In condizioni di utilizzo improprio, il liquido potrebbe fuoriuscire dalla batteria; evitare il contatto; in caso di contatto accidentale, sciacquare con acqua. In caso di contatto del liquido con gli occhi, consultare un medico. Il liquido fuoriuscito dalla batteria può causare irritazioni o ustioni.

5) Istruzioni di sicurezza per tutte le operazioni

Avvertenze di sicurezza comuni per la molatura, la levigatura, la spazzolatura metallica, le operazioni di lucidatura, intaglio o taglio abrasivo:

a) Questo elettroutensile è destinato a funzionare come smerigliatrice, levigatrice, spazzola metallica, lucidatrice, utensile da intaglio o da taglio. Leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e le specifiche fornite con questo elettroutensile. Il mancato rispetto di tutte le istruzioni elencate di seguito può causare scosse elettriche, incendi e/o lesioni gravi.

Nota! Elencare solo le operazioni applicabili.

b) Non utilizzare accessori che non siano specificamente progettati e consigliati dal produttore dell'utensile. Solo perché l'accessorio può essere collegato al tuo elettroutensile, non ne garantisce un funzionamento sicuro. Se corrono più velocemente della loro velocità nominale possono rompersi e volare a pezzi.

d) Il diametro esterno e lo spessore del tuo accessorio devono essere entro la capacità nominale del tuo elettroutensile. Accessori di dimensioni errate non possono essere adeguatamente controllati.

e) La dimensione dell'albero delle ruote, dei tamburi di levigatura o di qualsiasi altro accessorio deve montare correttamente il mandrino o la pinza dell'utensile elettrico. Accessori che non corrispondono all'hardware di montaggio dell'utensile elettrico si sbilanciano, vibrano eccessivamente e possono causare la perdita di controllo.

f) Ruote montate su mandrino, tamburi abrasivi, frese o altri accessori devono essere completamente inseriti nella pinza o nel mandrino. Se il mandrino non è sufficientemente trattenuto e/o lo sbalzo della ruota è troppo lungo, la ruota montata potrebbe allentarsi ed essere espulsa ad alta velocità.

g) Non utilizzare un accessorio danneggiato. Ispezionare l'accessorio prima di ogni utilizzo, come mole abrasive per scheggiature e crepe, tamburo abrasivo per strappi o usura eccessiva, e spazzola metallica per fili allentati o crepati.

strappi o usura eccessiva, utilizzare una spazzola metallica per fili allentati o crepati.

Se l'utensile elettrico o l'accessorio cade, ispezionarlo per verificare la presenza di danni o installarne uno nuovo non danneggiato. Dopo aver ispezionato e installato un accessorio, posizionatevi e posizionate gli astanti lontano dal piano di rotazione dell'accessorio e far funzionare l'utensile elettrico alla massima velocità a vuoto per un minuto. Solitamente gli accessori danneggiati si romperanno durante questo periodo di prova.

h) Indossare dispositivi di protezione individuale. A seconda dell'applicazione, utilizzare protezioni per il viso, schermi, occhiali di sicurezza o occhiali di sicurezza. Se appropriato, indossare una maschera antipolvere, protezioni acustiche, guanti e grembiule da officina in grado di fermare piccoli frammenti abrasivi o di pezzo in lavorazione. La protezione degli occhi deve essere in grado di fermare i detriti volanti generati dalle varie operazioni. La maschera antipolvere o il respiratore deve essere in grado di filtrare le particelle generate durante l'operazione. L'esposizione prolungata a rumori ad alta intensità può causare la perdita dell'udito.

i) Mantenere gli astanti a distanza di sicurezza dall'area di lavoro. Chiunque nell'area di lavoro è obbligato a indossare dispositivi di protezione individuale. Frammenti del pezzo in lavorazione o di un accessorio rotto possono volare via e causare lesioni oltre l'area operativa immediata.

c) La velocità nominale degli accessori di macinazione deve essere almeno uguale alla velocità massima indicata sull'elettroutensile. Accessori per la molatura... j) Tenere l'elettroutensile solo dalle superfici di presa isolate, quando si eseguono operazioni in cui l'accessorio di taglio può entrare in contatto con cavi nascosti o con il proprio cavo.

L'accessorio da taglio che entra in contatto con un filo "vivo" può esporre le parti metalliche dell'utensile elettrico a "sotto tensione" e potrebbero provocare una scossa elettrica all'operatore.

parti dell'utensile elettrico sono "sotto tensione" e potrebbero provocare una scossa elettrica all'operatore.

k) Tenere sempre saldamente l'utensile in mano/i durante l'avviamento. La coppia di reazione del motore, mentre accelera alla massima velocità, può causare lo strumento per torcere.

l) Utilizzare morsetti per sostenere il pezzo in lavorazione ogni volta sia possibile. Non tenere mai un piccolo pezzo in una mano e l'utensile nell'altra mentre lo si utilizza. Il serraggio di un piccolo pezzo consente di utilizzare le mani per controllare l'utensile. Materiale rotondo come barre di ancoraggio, tubi o tubazioni ha la tendenza a rotolare durante il taglio e può causare il blocco della punta o saltare verso di te.

m) Posizionare il cavo lontano dall'accessorio rotante. Se si perde il controllo, il cavo potrebbe essere tagliato o impigliato e la tua mano o il tuo braccio potrebbero essere tirati nell'accessorio rotante.

n) Non appoggiare mai l'elettroutensile finché l'accessorio non è giunto a completo arresto. L'accessorio rotante potrebbe afferrare la superficie e tirare l'utensile elettrico fuori dal tuo controllo.

0) Dopo aver cambiato i bit o aver effettuato delle regolazioni, assicurarsi che dado di serraggio, il mandrino o qualsiasi altro dispositivo di regolazione siano serrati saldamente.

I dispositivi di regolazione allentati possono spostarsi inaspettatamente, causando la perdita di controllo; i componenti rotanti allentati verranno lanciati violentemente.

p) Non utilizzare l'elettroutensile mentre lo si trasporta al fianco. Pericolo accidentale: il contatto con l'accessorio rotante potrebbe impigliarsi nei vestiti, tirando l'accessorio nel tuo corpo.

q) Pulire regolarmente le prese d'aria dell'elettroutensile. La ventola del motore aspirerà la polvere all'interno dell'alloggiamento e l'accumulo eccessivo di polvere metallica può causare pericoli elettrici.

r) Non utilizzare l'elettroutensile in prossimità di materiali infiammabili. Le scintille potrebbero incendiare tali materiali.

s) Non utilizzare accessori che richiedono refrigeranti liquidi. L'utilizzo di acqua o altri liquidi refrigeranti possono provocare folgorazioni o scosse elettriche.

6) Ulteriori istruzioni di sicurezza per tutte le operazioni

Contraccolpo e avvertenze correlate:

Il contraccolpo è una reazione improvvisa a una mola rotante, un nastro abrasivo, una spazzola o qualsiasi altro accessorio incastrato o inceppato. Lo schiacciamento o l'inceppamento causano il rapido arresto dell'accessorio rotante,

che a sua volta fa sì che l'utensile elettrico incontrollato venga spinto nella direzione opposta alla rotazione dell'accessorio. Ad esempio, se una mola abrasiva viene incastrata o inceppata dal pezzo in lavorazione, il bordo della mola che entra nel punto di schiacciamento può scavare nella superficie del materiale, causando

la ruota per uscire o per staccarsi. La ruota può saltare verso o allontanarsi dall'operatore, a seconda della direzione del movimento della ruota nel punto di incastro. Anche le mole abrasive possono rompersi in queste condizioni. Il contraccolpo è il risultato di un uso improprio dell'utensile elettrico e/o di procedure o condizioni operative errate e può essere evitato adottando le dovute precauzioni come indicato di seguito.

a) Mantenere una presa salda sull'utensile elettrico e posizionare il corpo e le braccia in modo da resistere alle forze di contraccolpo. L'operatore può controllare le forze di contraccolpo, se vengono prese le dovute precauzioni.

b) Prestare particolare attenzione quando si lavora su angoli, bordi taglienti, ecc. Evitare di far rimbalzare o impigliare l'accessorio. Angoli, bordi taglienti o rimbalzi tendono a impigliare l'accessorio rotante e a causare la perdita di controllo o contraccolpo.

c) Quando si monta una lama dentata, poiché tali lame creano frequenti contraccolpi, assicurarsi di tenere saldamente l'utensile rotante e di posizionare corpo e braccio in modo da resistere alle forze di contraccolpo.

d) Alimentare sempre la punta nel materiale nella stessa direzione in cui il truciolo esce dal materiale (ovvero la stessa direzione in cui vengono proiettati i trucioli). Alimentare l'utensile nella direzione sbagliata fa sì che il tagliente della punta fuoriesca dal pezzo e tiri l'utensile nella direzione di questa alimentazione.

e) Quando si utilizzano lime rotative, dischi da taglio, frese ad alta velocità (in carburo di tungsteno), assicurarsi sempre che il pezzo da lavorare sia saldamente fissato. Queste mole potrebbero incepparsi se leggermente inclinate nella scanalatura e potrebbero dare origine a contraccolpi.

Quando un disco da taglio si inceppa, di solito si rompe. Quando una lima, una fresa ad alta velocità o una fresa in carburo di tungsteno si inceppano, potrebbero saltare fuori dalla scanalatura e perdere il controllo dell'utensile.

6) Ulteriori istruzioni di sicurezza per le operazioni di molatura e taglio. Avvertenze di sicurezza specifiche per le operazioni di molatura e taglio abrasivo.

a) Utilizzare solo i tipi di mole consigliati per il proprio elettroutensile e solo per le applicazioni consigliate. Ad esempio: non smerigliare con il lato di un disco da taglio. I dischi da taglio abrasivi sono destinati alla smerigliatura periferica; le forze laterali applicate a questi dischi potrebbero causarne la frantumazione.

b) Per i coni e i tappi abrasivi filettati, utilizzare solo mandrini portamola integri e con flangia di spallamento non scaricata, di dimensioni e lunghezza corrette. L'uso di mandrini adeguati riduce il rischio di rottura.

c) Non "inceppare" il disco da taglio né applicare una pressione eccessiva. Non tentare di eseguire un taglio a profondità eccessiva. Una sollecitazione eccessiva sul disco aumenta il carico e la suscettibilità alla torsione o all'inceppamento del disco nel taglio, con il rischio di contraccolpo o rottura del disco.

d) Non posizionare la mano in linea con la ruota in rotazione e dietro di essa. Quando la ruota, nel punto di lavoro, si allontana dalla mano, il possibile contraccolpo potrebbe proiettare la ruota in rotazione e l'utensile elettrico direttamente verso di voi.

e) Quando il disco è incastrato, inceppato o quando si interrompe un taglio per qualsiasi motivo, spegnere l'elettroutensile e tenerlo immobile finché il disco non si arresta completamente. Non tentare mai di rimuovere il disco da taglio dal taglio mentre il disco è in movimento, altrimenti

potrebbe verificarsi un contraccolpo. Indagare e adottare misure correttive per eliminare la causa del pizzicamento o dell'inceppamento della ruota.

f) Non riavviare l'operazione di taglio nel pezzo in lavorazione. Lasciare che il disco raggiunga la massima velocità e rientrare con cautela nel taglio. Il disco potrebbe incepparsi, sollevarsi o dare un contraccolpo se l'elettroutensile viene riavviato nel pezzo in lavorazione.

g) Supportare i pannelli o qualsiasi pezzo di grandi dimensioni per ridurre al minimo il rischio di inceppamento del disco e di contraccolpo. I pezzi di grandi dimensioni tendono a cedere sotto il proprio peso. È necessario posizionare dei supporti sotto il pezzo in lavorazione, vicino alla linea di taglio e vicino al bordo del pezzo su entrambi i lati del disco.

h) Prestare particolare attenzione quando si esegue un "taglio a tasca" in pareti esistenti o altre aree cieche. La ruota sporgente potrebbe tagliare tubi del gas, dell'acqua, cavi elettrici o oggetti che potrebbero causare contraccolpi.

Leggere tutte le avvertenze di sicurezza e tutte le istruzioni. La mancata osservanza delle avvertenze e delle istruzioni può causare scosse elettriche, incendi e/o lesioni gravi.

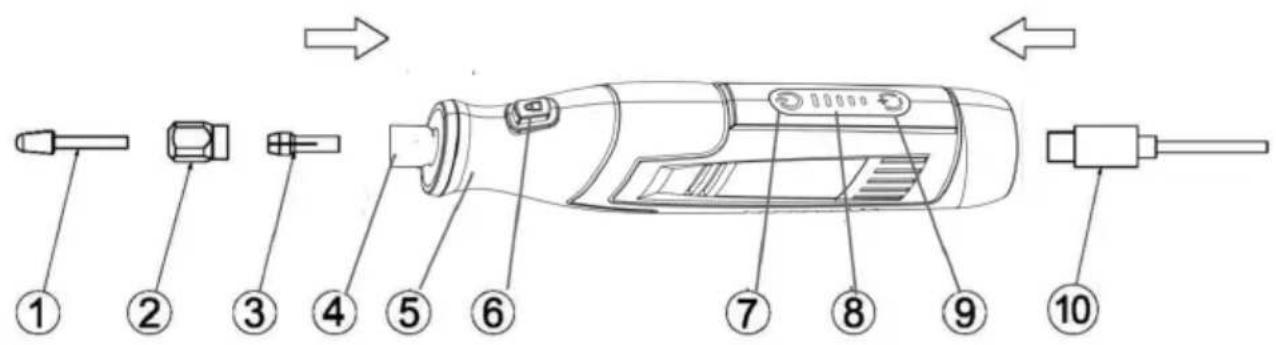

1. Accessorio
2. Collare/Dado di bloccaggio
3. Collet
4. Albero di uscita
5. Maniglia
6. Pulsante di blocco del mandrino
7. Interruttore on/off
8. Schermo per il livello di velocità
9. USB di tipo C Filo
10. Tasto di regolazione della velocità

NOTA: questo prodotto non è dotato di caricabatterie.

Dati tecnici

Batteria ricaricabile:	Batteria agli ioni di litio da 4 V, 2000 mAh
Tensione di carica:	USB 5V CC
Cavo di ricarica:	Cavo USB di tipo C
Tempo di ricarica della batteria:	circa 1,5-2,5 ore
Velocità a vuoto:	7000(1)/10000(2)/13000(3)/16000(4)/20000(5)giri/min
Dimensioni della pinza:	2,3 mm (3/32") / 3,2 mm (1/8")

Funzionamento

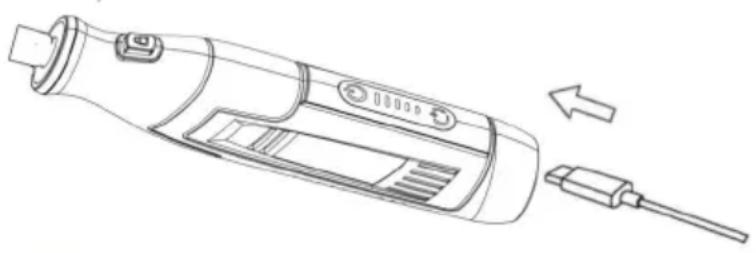

Caricamento dello strumento

Nota! Il Mini Grinder non viene fornito completamente carico dalla fabbrica. Assicurarsi di caricare l'utensile prima del primo utilizzo.

Collegare l'alimentatore (uscita DC5V), inserire il cavo USB di tipo C nella presa di ricarica della macchina. Le luci LED bianche situate sulla parte superiore dell'alloggiamento dell'utensile si illumineranno e inizieranno a scorrere avanti e indietro per indicare che la batteria è in carica. Quando tutte le luci LED bianche sono accese, la carica è completa. La carica si interromperà automaticamente quando l'utensile sarà completamente carico. È possibile lasciare l'utensile in carica ininterrottamente.

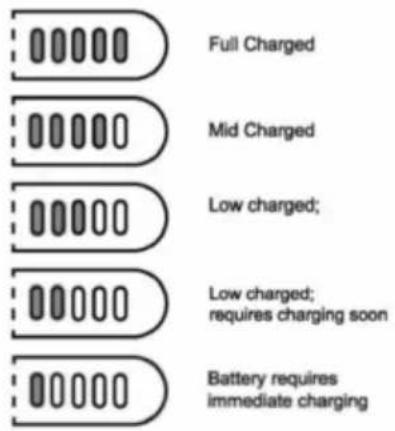

Indicatore di stato della batteria

Questo utensile è dotato di un indicatore di stato della batteria che ne indica il livello di carica. Accendete l'utensile e verificate quale LED bianco si accende per valutarne lo stato. Quando cinque luci bianche sono sempre accese, la batteria è carica. Man mano che la capacità della batteria diminuisce, le luci bianche si spengono una alla volta. Quando la batteria è completamente scarica, l'utensile si spegne automaticamente. Tutte le luci bianche si spengono.

Accensione/spegnimento dell'utensile e impostazione della gamma di velocità

Per selezionare la velocità giusta per ogni lavoro, utilizzare un pezzo di materiale di prova.

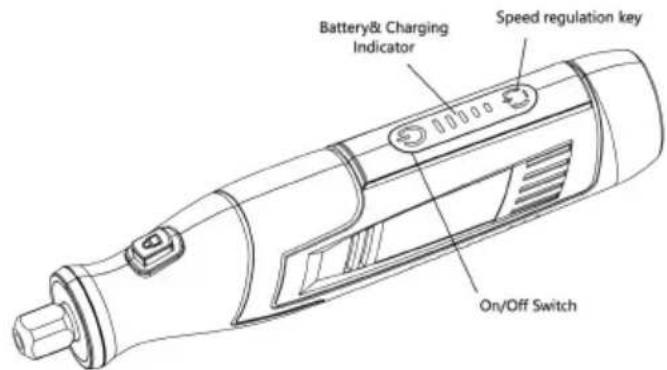

Accendi/Spegni lo strumento

Il pulsante di accensione si trova sulla parte superiore dell'alloggiamento del motore. Premendo il pulsante di accensione per 0,5 secondi, l'utensile si accenderà e inizierà a lavorare. Quindi, a qualsiasi velocità, premendo direttamente il pulsante di accensione per 0,5 secondi, l'utensile si spegnerà.

Impostazione dell'intervallo di velocità

Dopo aver acceso l'utensile, lo schermo situato nella parte anteriore del pulsante di commutazione mostrerà il numero del livello di velocità. Il numero può essere regolato durante il funzionamento premendo rapidamente il pulsante di commutazione una volta, la velocità dell'utensile verrà modificata di conseguenza. L'utensile ha 5 livelli di velocità, il numero inizierà a scorrere circolarmente da livello 1 al livello 5 continuando a premere rapidamente il pulsante di commutazione e la velocità verrà modificata da 7000 (1) / 10000 (2) / 13000

16000 (4) / 20000 (5) giri/min, selezionare la velocità prevista per l'applicazione

Funzione di memoria intelligente della velocità

L'utensile è dotato di una funzione di memoria intelligente della velocità, che memorizza l'impostazione del livello di velocità per 5 minuti, evitando di dover regolare costantemente la velocità durante brevi intervalli di pausa o di riposo. Dopo 5 minuti, torna al livello medio predefinito a 3 velocità (13000 giri/min).

Protezione dal surriscaldamento

Nota! Questo utensile è una mini smerigliatrice per applicazioni leggere, non utilizzarlo eccessivamente per lavori pesanti o per un utilizzo continuo e prolungato.

L'utensile è progettato per essere uno degli utensili più potenti della stessa categoria. È perfetto per lavori di bricolage e artigianato leggeri, e può essere utilizzato anche per brevi periodi di tempo per tagliare, forare o fresare, ma non è raccomandato per lavori continuativi di lunga durata o per impieghi gravosi, poiché si tratta pur sempre di una mini smerigliatrice per applicazioni leggere. Per evitare che l'utente ne abusi, è dotato di una funzione di protezione dal surriscaldamento: in caso di utilizzo eccessivo e rapido surriscaldamento, la funzione di protezione dal surriscaldamento spegne l'utensile per evitare danni. Dopo che l'utensile si è raffreddato e ha raggiunto la temperatura normale,

riavvialo per il tuo lavoro.

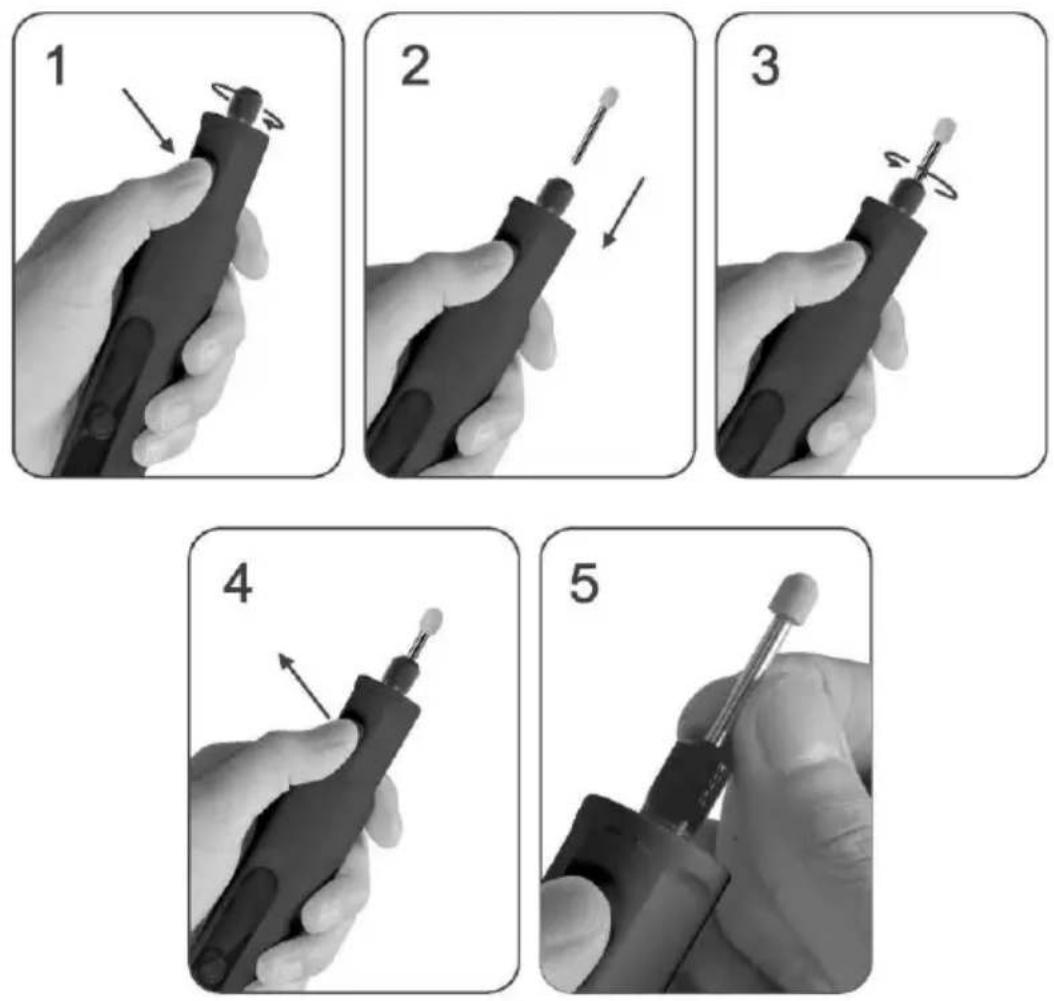

Installazione o sostituzione dell'accessorio

Nota! Prima di procedere con il passaggio successivo, spegnere l'utensile e assicurarsi che la parte rotante sia ferma.

1. Premere il pulsante di blocco del mandrino e ruotare il mandrino finché il pulsante non è

completamente inserito, quindi svitare il collare di bloccaggio.

1. Dopo aver allentato il collare di bloccaggio, inserire o sostituire un accessorio voluto nella pinza.
2. Premere nuovamente il pulsante di blocco del mandrino e avvitare il collare

di bloccaggio fino a quando

la pinza stringere saldamente l'asta accessoria.

1. Infine, rilasciare il pulsante di blocco del mandrino ed è pronto per l'uso.
2. Consiglio: disinstallare per togliere l'accessorio una volta terminato il lavoro sempre

utilizzando il fazzoletto per prendere l'accessorio per proteggere la mano.

Avvertimento!

1. Prima di utilizzare lo strumento, assicurarsi che sia pronto e sicuro da usare.
2. Non utilizzare in condizioni e ambienti umidi!
3. Non utilizzare mai l'utensile in prossimità di gas o liquidi infiammabili.
4. Indossare gli occhiali durante l'utilizzo dello strumento.
5. Non toccare la punta del trapano/mola durante il funzionamento anche se condizioni di bassa

velocità), perché può causare lesioni!

1. Non forzare l'uso del dispositivo quando rallenta o smette di girare spegnerlo e terminare il processo di lavoro.
2. Non stringere eccessivamente il collare di bloccaggio con troppa forza per evitare

danni ai componenti della macchina durante l'installazione dell'accessorio perché questo è un mini-utensile senza troppa potenza.

Istruzioni per l'uso dell'utensile rotante

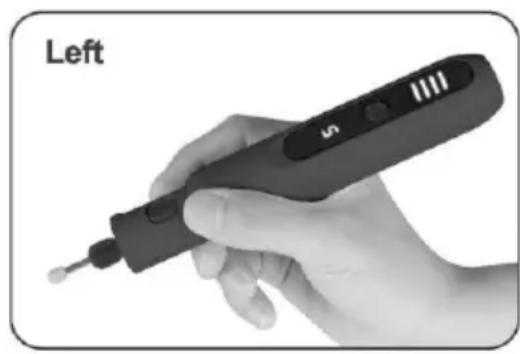

Il primo passo per imparare a usare l'utensile rotante è prenderne confidenza. Tienilo in mano e sentine il peso e l'equilibrio. Senti la forma conica dell'alloggiamento. Tieni sempre l'utensile lontano dal viso. Gli accessori possono danneggiarsi durante l'uso e possono staccarsi man mano che aumentano la velocità. Questo non è comune, ma può accadere. Ogni volta che impugni l'utensile, fai attenzione a non coprire le prese d'aria con la mano. Questo blocca il flusso d'aria e causa il surriscaldamento del motore. Per un controllo ottimale nei lavori ravvicinati, impugna l'utensile rotante come una matita tra il pollice e quattro dita.

(Vedi figura a sinistra). Il metodo "Golf Grip" per impugnare l'utensile può essere utilizzato per operazioni più aggressive, come la molatura di una superficie o l'uso di dischi da taglio. (Vedi figura a destra)

Esercitatevi prima su materiali di scarto per vedere come funziona l'azione a velocità dell'utensile rotante. Tenete presente che il lavoro è svolto dalla velocità dell'utensile e dall'accessorio nella pinza. Non appoggiatevi o spingete l'utensile durante l'uso. Piuttosto, abbassate leggermente l'accessorio rotante sul pezzo da lavorare e lasciatelo toccare il punto in cui desiderate che inizi il taglio (o la levigatura o l'incisione, ecc.). Concentratevi sulla guida dell'utensile sul pezzo da lavorare esercitando pochissima pressione con la mano. Lasciate che l'accessorio esegua il lavoro. Di solito, è meglio eseguire una serie di passaggi con l'utensile piuttosto che tentare di eseguire tutto il lavoro in una sola passata. Per esegua

un taglio, ad esempio,

Passa l'utensile avanti e indietro sul pezzo da lavorare, proprio come faresti con un piccolo pennello. Taglia un po' di materiale a ogni passata fino a raggiungere la profondità desiderata. Per la maggior parte dei lavori, il tocco delicato è la soluzione migliore. In questo modo, avrai il massimo controllo, sarai meno propenso a commettere errori e otterrai il lavoro più efficiente dall'accessorio.

Impostazione della velocità per gli accessori:

Attenzione! La velocità massima consigliata per la toelettatura degli animali domestici non deve superare i 12000 giri/min (livello di velocità 3).

Nota! Si prega di consultare l'elenco di riferimento e di selezionare la velocità corretta per ogni lavoro prima di utilizzare gli articoli in modo appropriato. Il numero di livelli di velocità va da 1 a 5, la velocità varia da 5.000 a 20.000 giri/min. Promemoria! La tabella seguente è solo una descrizione delle modalità di utilizzo di tutti gli accessori che possono essere utilizzati con questo utensile, come scenari applicativi, materiali di lavorazione, selezione della velocità consigliata, ecc. Ciò non significa che la confezione di vendita contenga tutti questi accessori. Per gli accessori effettivamente inclusi nella confezione di vendita, fare riferimento alla descrizione del link di vendita.

Functions	Images	Accessory Description	Cork	Hardwood	Plastic	Steel	Aluminum, brass, etc.	Shell, stone	Ceramic	Glass
Sanding		Sanding paper	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	—	—	—
		Sanding bands	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	—
Cutting		Cutting blade	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	—	—	—	—	—
		Cut off wheels fiberglass	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	—	—	—
Grinding/ Sharpening		Silicon carbide grinding wheels with shank	—	—	—	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	—
		Aluminum oxide Grinding wheels with shank	—	—	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	—
		Rubber grinder with shank	—	—	—	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	—	—	Speed 3-5 RPM12-20k
Carving/ Engraving		Diamond grinding needle	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k
		HSS cutter	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	—	—	—	—	—
Drilling		HSS drill bit	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	—	—	—	—	—
Cleaning/ Polishing		Brushes	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k
		Felt wheels / Mandrel	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM11-20k
Accessories		Collets	To clamp accessories
		Wrench	For replacing the accessories
		Mandrel for cut off wheel	To link Rubber emery wheel/ Sanding paper / Diamond wheel/cut off wheels/ Grinding wheels
		Sanding shank	Mandrel drum for sanding bands installation

Accessori

Nastri abrasivi e gambo: da utilizzare per levigare unghie di animali domestici, pezzi lavorati in metallo, legno, pietra e plastica. È necessario assemblarli prima dell'uso.

Carta abrasiva: da utilizzare per la levigatura o la lucidatura di dettagli di metallo, legno e plastica. È necessario montarla sui mandrini prima dell'uso.

Mole abrasive: utilizzate per il trattamento superficiale di parti metalliche, parti in metallo fuso, cordoni di saldatura e per la rimozione della ruggine. Disponibili in diverse forme.

Punte diamantate: per lavori di precisione, incisione, intaglio, ritocchi e finiture. Da utilizzare su legno, giada, ceramica, vetro, acciaio temprato, pietre semipreziose e altri materiali duri. Le punte sono ricoperte di particelle di diamante.

Punta da taglio multiuso: ideale per sagomare, scavare, scanalare, intagliare, intarsiare e realizzare fori conici in metalli teneri, plastica e legno, in particolare su superfici curve.

Punte da trapano: utilizzate per praticare fori in pezzi di plastica, legno o altro. Ruota lucidante in lana e feltro: da utilizzare per lucidare pezzi in metallo e plastica. Bisogna montare la ruota in feltro sui mandrini con testa filettata prima dell'uso.

Ruota in gomma con gambo: lucidatura di vari metalli, ferro, giada, agata, pietra e unghie di animali domestici, ecc.

Spazzola a setole: per la pulizia dei pezzi in lavorazione.

Mandrini: alberi con testa filettata o a vite, progettati per trattenere le mole di rettifica e lucidatura.

Mola diamantata per unghie di animali domestici: per la toelettatura delle unghie degli animali domestici, la levigatura e la lucidatura. La velocità massima consigliata per la toelettatura degli animali domestici non deve superare i 12.000 giri/min (livello di velocità 3).

Pulizia e manutenzione

Prima di iniziare qualsiasi lavoro di pulizia, staccare sempre la spina dalla presa di corrente.

Pulizia

Mantenere tutti i dispositivi di sicurezza, le prese d'aria e l'alloggiamento e motore liberi da sporco e polvere il più lontano possibile.

Pulire l'apparecchiatura con un panno pulito o soffiarla con aria compressa a bassa pressione.

Si consiglia di pulire immediatamente il dispositivo ogni volta che si ha finito di usarlo.

Pulisci regolarmente l'attrezzatura con un panno umido e un po' di sapone morbido.

Non utilizzare detergenti o solventi; potrebbero attaccare le parti in plastica dell'apparecchiatura. Assicurarsi che non possa penetrare acqua nel dispositivo.

Manutenzione

All'interno dell'apparecchiatura non ci sono parti che richiedono ulteriore manutenzione.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
