S0J-FE12-10 - Utensile rotante Vevor - Manuale utente e istruzioni gratuiti

Marca	Vevor
Modello	S0J-FE12-10
Tipo di prodotto	Utensile rotativo senza fili
Alimentazione	Batteria Li-ion 8 V, 2500 mAh
Tensione di carica	USB 5 V CC
Cavo di ricarica	Cavo USB Type-C
Tempo di ricarica	Circa 1,5 - 2,5 ore
Velocità a vuoto	5000 - 30000 giri/min
Regolazione della velocità	5 livelli (1-5), memoria
Dimensione del mandrino	1,6 mm / 2,3 mm / 3,2 mm
Indicatore della batteria	4 LED
Protezione dal surriscaldamento	Sì, spegnimento automatico
Funzioni principali	Rettifica, levigatura, spazzolatura, lucidatura, incisione, taglio, foratura
Accessori inclusi	Pinze, chiave, mandrini, dischi, nastri, spazzole, ruote in feltro
Peso (stimato)	Circa 0,4 kg
Dimensioni (stimate)	Circa 20 x 5 x 5 cm
Manutenzione e pulizia	Pulire con un panno umido e sapone neutro; non utilizzare solventi
Sicurezza	Blocco del mandrino, interruttore on/off, protezione dal surriscaldamento
Ricambi	Pinze, mandrini, accessori di taglio e levigatura disponibili separatamente
Riparabilità	Nessuna parte riparabile dall'utente; contattare il servizio assistenza
Garanzia	Garanzia standard del produttore

Domande frequenti - S0J-FE12-10 Vevor

Come caricare l'utensile rotativo per la prima volta?

Collegare il cavo USB Type-C in dotazione alla porta di ricarica e a un adattatore USB 5 V. La spia lampeggia durante la ricarica; quando i 4 LED rimangono accesi, la batteria è carica. Caricare completamente prima del primo utilizzo.

Qual è la velocità massima dell'utensile?

La velocità a vuoto può raggiungere 30.000 giri/min. La regolazione va dal livello 1 (5.000 giri/min) al livello 5 (30.000 giri/min).

Come cambiare l'accessorio?

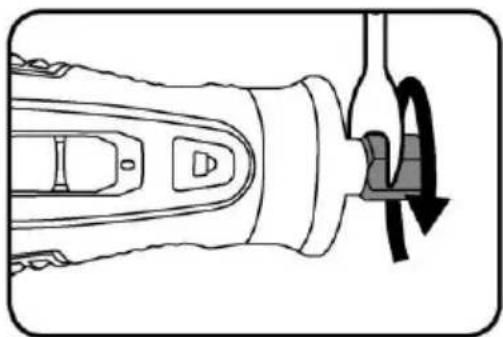

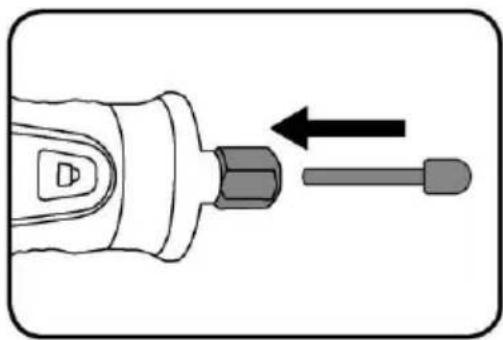

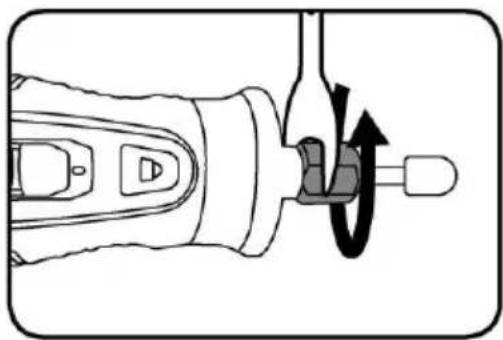

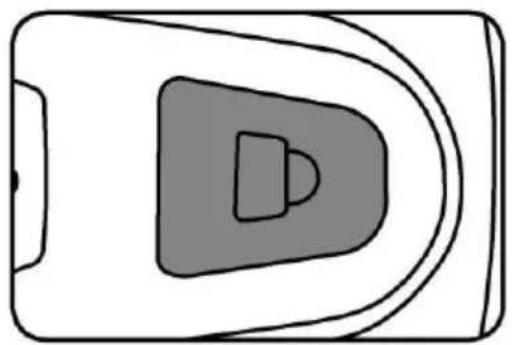

Premere il pulsante di blocco dell'albero, allentare il dado del mandrino con la chiave fornita, inserire il gambo dell'accessorio, quindi serrare a mano tenendo premuto il blocco.

Quali materiali posso lavorare con questo utensile?

È adatto a legno, plastica, metalli teneri (alluminio, ottone), ceramica, pietra, vetro e acciaio inossidabile. Utilizzare gli accessori adatti a ciascun materiale.

Come evitare il surriscaldamento?

L'utensile integra una protezione dal surriscaldamento che lo spegne automaticamente. Evitare usi intensivi continui; lasciare raffreddare prima di riavviare.

Cosa fare se il mandrino rimane bloccato nel dado?

Inserire il gambo di un accessorio nel dado per sbloccare il mandrino. Non forzare; utilizzare la chiave se necessario.

L'utensile viene fornito con un caricabatterie?

No, il prodotto non viene fornito con un caricabatterie. Utilizzare un adattatore USB standard (5 V) con il cavo USB Type-C in dotazione.

Come regolare la velocità?

Accendere l'utensile, quindi premere i pulsanti « + » e « – » per aumentare o diminuire la velocità. La velocità predefinita all'avvio è il livello 3 (20.000 giri/min).

Posso utilizzare accessori di altre marche?

Si consiglia di utilizzare solo accessori progettati per questo utensile (mandrino da 3,2 mm max). Accessori non adatti possono causare incidenti.

Come pulire l'utensile rotativo?

Scollegarlo sempre prima della pulizia. Utilizzare un panno umido con sapone neutro. Non immergere in acqua e non utilizzare solventi. Soffiare le griglie di ventilazione con aria compressa.

MANUALE UTENTE S0J-FE12-10 Vevor

Queste sono le istruzioni originali. Si prega di leggere attentamente le istruzioni del manuale prima dell'uso. VEVOR si riserva la piena interpretazione del proprio manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di scusarci se non vi informeremo più in caso di aggiornamenti tecnologici o software sul prodotto.

	Avvertenza: per ridurre il rischio di lesioni, l'utente deve legge attentamente il manuale di istruzioni.
	Attenzione - marcatura relativa al rischio di lesioni agli occhi
	Attenzione - marcatura relativa al rischio di perdita dell'udito
	SMALTIMENTO CORRETTOQuesto prodotto è soggetto alle disposizioni della Direttiva Eu 2012/19/UE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata nell'Unione Europea. Questo vale per il prodotto e tutti gli ac contrassegnati da questo simbolo. I prodotti contrassegnati con non possono essere smaltiti con i normali rifiuti domestici, ma devono essere conferiti presso un punto di raccolta per il ric di apparecchiature elettriche ed elettroniche.
	Per preservare le risorse naturali, riciclare o smaltire correttan la batteria. Questo pacco batteria contiene batterie agli ioni o Consultare l'autorità locale per i rifiuti per informazioni sui rifi disponibili opzioni di riciclaggio e/o smaltimento. Scaricare la azionando l'utensile, quindi rimuovere la batteria dall'alloggiame dell'utensile e coprire i collegamenti della batteria con adesivo resistente nastro adesivo per evitare cortocircuiti e scariche di energia. Non tentare di aprire o rimuovere nessuno dei comp

Si prega di non premere il blocco del mandrino mentre la macchina è in funzione, per evitare danni alla macchina o incidenti di sicurezza.

Istruzioni di sicurezza

Attenzione: leggere tutte le avvertenze di sicurezza e tutte le istruzioni. La mancata osservanza delle avvertenze e delle istruzioni può causare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le avvertenze e le istruzioni per riferimento futuro.

1) Sicurezza sul posto di lavoro

a) Mantenere l'area di lavoro pulita e ben illuminata. Le aree disordinate o buie favoriscono gli incidenti. b) Non utilizzare utensili elettrici in atmosfere esplosive, come ad esempio in presenza di liquidi, gas o polveri infiammabili. Gli utensili elettrici creano scintille che potrebbero incendiare la polvere o i fumi. c) Tenere lontani i bambini e gli astanti durante l'utilizzo di un elettroutensile. Le distrazioni possono farti perdere il controllo.

2) Sicurezza elettrica

a) Le spine degli utensili elettrici devono essere adatte alla presa. Non modificare mai la spina in alcun modo. Non utilizzare adattatori con utensili elettrici dotati di messa a terra.

Spine non modificate e prese adatte ridurranno il rischio di scosse elettriche.

b) Evitare il contatto del corpo con superfici collegate a terra o a massa, come radiatori, cucine e frigoriferi. C'è un rischio maggiore di scossa elettrica se il corpo è collegato a terra.

c) Non esporre gli utensili elettrici alla pioggia o a condizioni di umidità. L'acqua che penetra in un utensile elettrico aumenta il rischio di scosse elettriche.

d) Non utilizzare il cavo in modo improprio. Non utilizzare mai il cavo per trasportare, tirare o scollegare l'elettroutensile. Tenere il cavo lontano da fonti di calore, olio, oggetti taglienti, bordi o parti mobili. Cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.

e) Quando si utilizza un elettroutensile all'aperto, utilizzare una prolunga adatta per uso esterno. L'utilizzo di un cavo adatto all'uso esterno riduce il rischio di scosse elettriche.

3) Sicurezza personale

a) Rimani vigile, guarda cosa stai facendo e usa il buon senso quando utilizzi un elettroutensile. Non utilizzare un elettroutensile quando sei stanco o sotto l'effetto di droghe, alcol o farmaci. Un momento di disattenzione durante l'uso di utensili elettrici può causare gravi lesioni personali.

b) Utilizzare dispositivi di protezione individuale. Indossare sempre protezioni per gli occhi.

Dispositivi di protezione individuale quali maschera antipolvere, scarpe

antinfortunistiche antiscivolo, cappello o protezione acustica utilizzata per condizioni appropriate ridurrà lesioni personali.

c) Evitare l'avviamento involontario. Assicurarsi che l'interruttore sia in posizione di spegnimento prima di collegare alla fonte di alimentazione e/o al pacco batteria, sollevarlo o trasportare l'utensile. Trasportare utensili elettrici con il dito sull'interruttore oppure alimentare utensili elettrici con l'interruttore acceso può provocare incidenti. d) Rimuovere qualsiasi chiave di regolazione o chiave inglese prima di accendere l'utensile elettrico. Una chiave inglese o una chiave lasciata attaccata a una parte rotante dell'utensile può provocare lesioni personali. e) Non sporgersi troppo. Mantenere sempre un appoggio e un equilibrio adeguati. Questo consente un migliore controllo dell'utensile elettrico in situazioni impreviste. f) Vestirsi in modo appropriato. Non indossare abiti larghi o gioielli. Tenere i capelli, gli indumenti e i guanti lontani dalle parti in movimento. Abiti larghi, gioielli o capelli lunghi possono rimanere impigliati nelle parti in movimento. g) Se sono previsti dispositivi per il collegamento dell'aspirazione della polvere o impianti di raccolta, assicurarsi che siano collegati e utilizzati correttamente. L'uso di questi dispositivi può ridurre le emissioni di polvere pericolose.

4) Uso e cura degli utensili a batteria

a) Assicurarsi che l'interruttore sia in posizione off prima di inserire la batteria. L'inserimento della batteria in utensili elettrici con l'interruttore acceso può causare incidenti. b) Ricaricare solo con il caricabatterie specificato dal produttore. Un caricabatterie adatto a un tipo di batteria. c) Utilizzare gli elettroutensili solo con batterie specificamente progettate. L'uso di batterie diverse può comportare il rischio di lesioni e incendio. d) Quando la batteria non è in uso, tenerla lontana da altri oggetti metallici come graffette, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero causare un collegamento tra un terminale e l'altro. Cortocircuitare i terminali di batteria può causare ustioni o incendi. e) In condizioni di utilizzo improprio, il liquido potrebbe fuoriuscire dalla batteria; evitare il contatto; in caso di contatto accidentale, sciacquare con acqua. In

caso di contatto del liquido con gli occhi, consultare un medico. Il liquido fuoriuscito dalla batteria può causare irritazioni o ustioni.

5) Istruzioni di sicurezza per tutte le operazioni

Avvertenze di sicurezza comuni per operazioni di molatura, carteggiatura, spazzolatura metallica, lucidatura, intaglio o taglio abrasivo:

a) Questo elettroutensile è progettato per funzionare come smerigliatrice, levigatrice, spazzola metallica, lucidatrice, utensile da intaglio o da taglio. Leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e le specifiche fornite con questo elettroutensile. La mancata osservanza di tutte le istruzioni elencate di seguito può causare scosse elettriche, incendi e/o lesioni gravi.

Nota! Elencare solo le operazioni applicabili.

b) Non utilizzare accessori che non siano stati specificamente progettati e raccomandati dal produttore dell'utensile. Il solo fatto che l'accessorio possa essere collegato all'utensile elettrico non garantisce un funzionamento sicuro. Se gli accessori girano più velocemente della loro velocità nominale possono rompersi e volare a pezzi.

d) Il diametro esterno e lo spessore dell'accessorio devono rientrare nella capacità nominale dell'elettroutensile. Gli accessori di dimensioni non corrette non possono essere controllati adeguatamente.

e) Le dimensioni dell'albero di mole, rulli abrasivi o qualsiasi altro accessorio devono essere adatte al mandrino o alla pinza dell'utensile elettrico. Gli accessori che non corrispondono all'hardware di montaggio dell'utensile elettrico non saranno bilanciati, vibreranno eccessivamente e potrebbero causare la perdita di controllo.

f) Mole, rulli abrasivi, frese o altri accessori montati su mandrino devono essere completamente inseriti nella pinza o nel mandrino. Se il mandrino non è sufficientemente trattenuto e/o la sporgenza della mola è eccessiva, la mola montata potrebbe allentarsi ed essere espulsa ad alta velocità.

g) Non utilizzare un accessorio danneggiato. Ispezionare l'accessorio prima di ogni utilizzo, ad esempio le mole abrasive per verificare la presenza di scheggiature e crepe, il rullo abrasivo per verificare la presenza di crepe, strappi o usura eccessiva, la spazzola metallica per verificare la presenza di fili allentati o crepati.

Se l'elettroutensile o l'accessorio cade, ispezionarlo per verificare la presenza di danni o installare un accessorio non danneggiato. Dopo aver ispezionato e installato un accessorio, posizionarsi e allontanare gli astanti dal piano di rotazione.

accessorio e far funzionare l'elettroutensile alla massima velocità a vuoto per un minuto. Gli accessori danneggiati normalmente si rompono durante questo periodo di prova.

h) Indossare dispositivi di protezione individuale. A seconda dell'applicazione, utilizzare visiera protettiva, occhiali di sicurezza o occhiali di sicurezza. Se necessario, indossare una maschera antipolvere, protezioni acustiche, guanti e grembiule da officina in grado di trattenere piccoli frammenti abrasivi o di pezzi in lavorazione. La protezione per gli occhi deve essere in grado di trattenere i frammenti volanti generati dalle varie operazioni. La maschera antipolvere o il respiratore devono essere in grado di filtrare le particelle generate dalle operazioni. L'esposizione prolungata a rumori ad alta intensità può causare la perdita dell'udito.

i) Mantenere gli astanti a distanza di sicurezza dall'area di lavoro. Chiunque entri nell'area di lavoro deve indossare dispositivi di protezione individuale. Frammenti del pezzo in lavorazione o di un accessorio rotto potrebbero volare e causare lesioni anche oltre l'area di lavoro immediata.

c) La velocità nominale degli accessori di rettifica deve essere almeno uguale alla velocità massima indicata sull'utensile elettrico. Accessori di rettifica

j) Tenere l'elettroutensile solo dalle superfici di presa isolate, quando si eseguono operazioni in cui l'accessorio di taglio può entrare in contatto con cavi nascosti o con il proprio cavo. L'accessorio da taglio che entra in contatto con un filo può esporre le parti metalliche dell'utensile elettrico "sotto tensione" e potrebbe provocare una scossa elettrica all'operatore.

k) Tenere sempre saldamente l'utensile in mano/i durante l'avviamento. La coppia di reazione del motore, mentre accelera alla massima velocità, può causare lo strumento per torcere.

l) Utilizzare morsetti per sostenere il pezzo in lavorazione ogni volta che sia possibile. Non tenere mai un piccolo pezzo in una mano e l'utensile nell'altra mentre lo si utilizza. Il serraggio di un piccolo pezzo consente di utilizzare le mani per controllare l'utensile. Materiale rotondo come barre di ancoraggio, tondini

o tubazioni ha la tendenza a rotolare durante il taglio e può causare il blocco della punta o saltare verso di te.

m) Posizionare il cavo lontano dall'accessorio rotante. Se si perde il controllo, il cavo potrebbe essere tagliato o impigliato e la tua mano o il tuo braccio potrebbero essere tirati nell'accessorio rotante.

n) Non appoggiare mai l'elettroutensile finché l'accessorio non è giunto a completo arresto. L'accessorio rotante potrebbe afferrare la superficie e tirare l'utensile elettrico fuori dal tuo controllo.

o) Dopo aver cambiato i bit o aver effettuato delle regolazioni, assicurarsi che il dado di serraggio, il mandrino o qualsiasi altro dispositivo di regolazione siano serrati saldamente.

I dispositivi di regolazione allentati possono spostarsi inaspettatamente, causando la perdita di controllo; i componenti rotanti allentati verranno lanciati violentemente.

p) Non utilizzare l'elettroutensile mentre lo si trasporta al fianco. Pericolo: il contatto accidentale con l'accessorio rotante potrebbe impigliarsi nei vestiti, tirando l'accessorio verso il tuo corpo.

q) Pulire regolarmente le prese d'aria dell'elettroutensile. La ventola del motore aspirerà la polvere all'interno dell'alloggiamento e l'accumulo eccessivo di polvere metallica può causare pericoli elettrici.

r) Non utilizzare l'elettroutensile in prossimità di materiali infiammabili. Le scintille potrebbero incendiare tali materiali.

s) Non utilizzare accessori che richiedono refrigeranti liquidi. L'uso di acqua o refrigeranti liquidi può provocare folgorazioni o scosse elettriche.

6) Ulteriori istruzioni di sicurezza per tutte le operazioni

Contraccolpo e avvertenze correlate:

Il contraccolpo è una reazione improvvisa a un disco rotante, a un nastro, a una spazzola o a qualsiasi altro accessorio che si blocca o si impiglia. Il bloccaggio o l'incastro causano il rapido arresto dell'accessorio rotante, che a volte spinge l'utensile elettrico in modo incontrollato nella direzione opposta alla rotazione dell'accessorio. Ad esempio, se un disco abrasivo si blocca o si impiglia nel pezzo in lavorazione, il bordo del disco che entra nel punto di bloccaggio può scavare nella superficie del materiale, causando

la ruota per uscire o per staccarsi. La ruota può saltare verso o allontanarsi dall'operatore, a seconda della direzione del movimento della ruota nel punto di incastro. Anche le mole abrasive possono rompersi in queste condizioni. Il contraccolpo è il risultato di un uso improprio dell'utensile elettrico e/o di procedure o condizioni operative errate e può essere evitato adottando le dovute precauzioni come indicato di seguito.

a) Mantenere una presa salda sull'utensile elettrico e posizionare il corpo e le braccia in modo da resistere alle forze di contraccolpo. L'operatore può controllare le forze di contraccolpo, se vengono prese le dovute precauzioni.

b) Prestare particolare attenzione quando si lavora su angoli, bordi taglienti, ecc. Evitare di far rimbalzare o impigliare l'accessorio. Angoli, bordi taglienti o rimbalzi tendono a impigliare l'accessorio rotante e a causare la perdita di controllo o contraccolpo.

c) Quando si monta una lama dentata, poiché tali lame creano in caso di contraccolpo frequente, assicurarsi di tenere saldamente in mano l'utensile rotante e posizionare il corpo e il braccio in modo da resistere alle forze del contraccolpo.

d) Alimentare sempre la punta nel materiale nella stessa direzione in cui il tagliente esce dal materiale (ovvero la stessa direzione in cui vengono proiettati i trucioli). Alimentare l'utensile nella direzione sbagliata fa sì che il tagliente della punta fuoriesca dal pezzo e tiri l'utensile nella direzione di questa alimentazione.

e) Quando si utilizzano lime rotative, dischi da taglio, frese ad alta velocità (in carburo di tungsteno), assicurarsi sempre che il pezzo da lavorare sia saldamente fissato. Queste mole potrebbero incepparsi se leggermente inclinate nella scanalatura e potrebbero dare origine a contraccolpi.

Quando un disco da taglio si inceppa, di solito si rompe. Quando una lima, una fresa ad alta velocità o una fresa in carburo di tungsteno si inceppano, potrebbero saltare fuori dalla scanalatura e perdere il controllo dell'utensile.

6) Ulteriori istruzioni di sicurezza per le operazioni di molatura e taglio. Avvertenze di sicurezza specifiche per le operazioni di molatura e taglio abrasivo: a) Utilizzare solo i tipi di mole consigliati per il proprio elettroutensile e solo per le applicazioni consigliate. Ad esempio: non smerigliare con il lato di un disco da taglio. I dischi da taglio abrasivi sono destinati alla smerigliatura periferica; le forze laterali applicate a questi dischi potrebbero causarne la frantumazione.

b) Per i coni e i tappi abrasivi filettati, utilizzare solo mandrini portamola con flangia di spallamento non scaricata, di dimensioni e lunghezza corrette. L'uso di mandrini adeguati riduce il rischio di rottura. c) Non "inceppare" il disco da taglio né applicare una pressione eccessiva. Non tentare di eseguire un taglio a profondità eccessiva. Una sollecitazione eccessiva sul disco aumenta il carico e la suscettibilità alla torsione o all'inceppamento del disco nel taglio, con il rischio di contraccolpo o rottura del disco. d) Non posizionare la mano in linea con la ruota in rotazione e dietro di essa. Quando la ruota, nel punto di lavoro, si allontana dalla mano, il possibile contraccolpo potrebbe proiettare la ruota in rotazione e l'utensile elettrico direttamente verso di voi. e) Quando il disco è incastrato, inceppato o quando si interrompe un taglio per qualsiasi motivo, spegnere l'elettroutensile e tenerlo immobile finché il disco non si arresta completamente. Non tentare mai di rimuovere il disco da taglio dal taglio mentre il disco è in movimento, altrimenti

potrebbe verificarsi un contraccolpo. Indagare e adottare misure correttive per eliminare

la causa del pizzicamento o dell'inceppamento della ruota.

f) Non riavviare l'operazione di taglio nel pezzo in lavorazione. Lasciare che il disco raggiunga la massima velocità e rientrare con cautela nel taglio. Il disco potrebbe incepparsi, sollevarsi o dare un contraccolpo se l'elettroutensile viene riavviato nel pezzo in lavorazione. g) Supportare i pannelli o qualsiasi pezzo di grandi dimensioni per ridurre al minimo il rischio di inceppamento del disco e di contraccolpo. I pezzi di grandi dimensioni tendono a cedere sotto il proprio peso. È necessario posizionare dei supporti sotto il pezzo in lavorazione, vicino alla linea di taglio e vicino al bordo del pezzo su entrambi i lati del disco. h) Prestare particolare attenzione quando si esegue un "taglio a tasca" in pareti esistenti o altre aree cieche. La ruota sporgente potrebbe tagliare tubi del gas o dell'acqua, cavi elettrici o oggetti che potrebbero causare contraccolpi.

Leggere tutte le avvertenze di sicurezza e tutte le istruzioni. La mancata osservanza delle avvertenze e delle istruzioni può causare scosse elettriche, incendi e/o lesioni gravi.

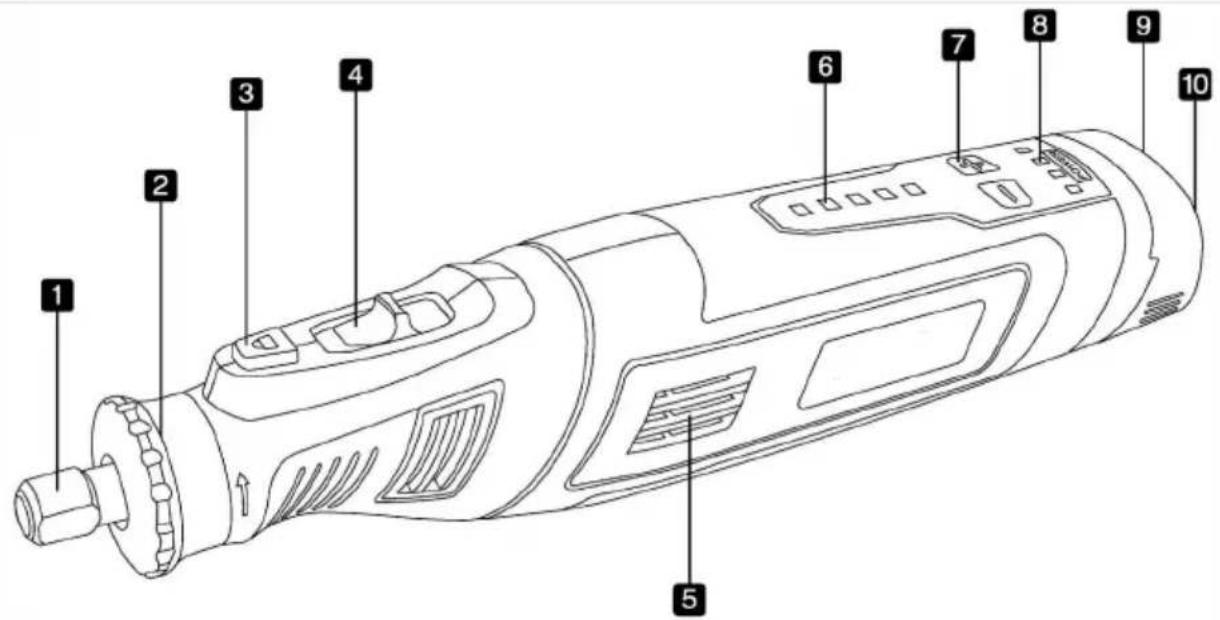

1. Dado di serraggio
2. Collare dell'albero
3. Pulsante di blocco dell'albero
4. Pulsante di accensione/spegnimento
5. Prese d'aria
6. Indicatori di velocità
7. Pulsanti di controllo della velocità
8. Spia luminosa dello stato della batteria
9. Porta di ricarica
10. Anello di sospensione

NOTA: questo prodotto non è dotato di caricabatterie.

Dati tecnici

Batteria ricaricabile:	8V agli ioni di litio 2500mAh
Tensione di carica:	USB 5V CC
Cavo di ricarica:	Cavo USB di tipo C
Tempo di ricarica della batteria:	circa 1,5-2,5 ore
Velocità a vuoto:	5000-30000 giri/min
Dimensioni della pinza:	1,6 mm (1/16")/2,3 mm (3/32") / 3,2 mm

Funzionamento

Caricamento dello strumento

Nota! Il Mini Grinder non viene fornito completamente carico dalla fabbrica.

Assicurarsi di caricare l'utensile prima del primo utilizzo.

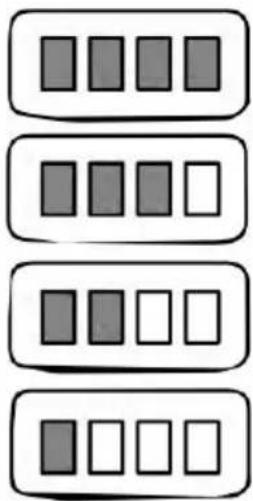

Indicatore di stato della batteria

L'utensile rotante è dotato di un indicatore dello stato della batteria per mostrare

lo stato di carica della batteria. Premere il pulsante on/off e vedere i LED

che si illuminano per valutare lo stato.

Nota: una volta collegato per la ricarica, l'indicatore di stato della batteria si illumina

e rimane lampeggiante durante la ricarica. Quando tutti e quattro i LED

sono illuminati senza lampeggiare, significa che lo strumento è completamente carico.

Accensione/spegnimento dell'utensile e impostazione della gamma di velocità

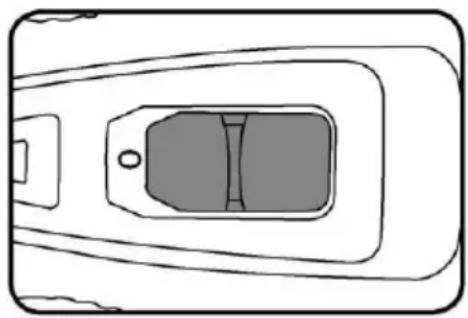

Accendi/Spegni lo strumento

1. Premere il pulsante on/off per accendere lo strumento. I LED indicatori dello stato della batteria si accenderanno per illuminare.
2. Per spegnere l'utensile, premere nuovamente il pulsante on/off.

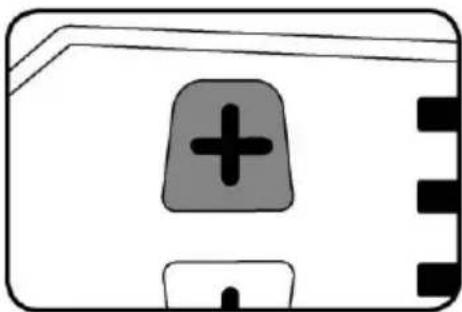

Impostazione dell'intervallo di velocità

1. Una volta acceso l'utensile, premere il pulsante '+' per aumentare la velocità. Nota: la velocità predefinita dello strumento quando acceso è 20, premere i tasti

Pulsanti '+' e '-' a seconda dei casi per variare l'impostazione della velocità tra 5 e 30.

Nota: questo utensile rotante è dotato di una funzione di memoria per l'impostazione delle marce. Quando si

imposta la velocità su '15', lo strumento manterrà la velocità '15' anche dopo un riavvio.

1. Per diminuire la velocità, premere il pulsante '-'.

Protezione dal surriscaldamento

Nota! Questo strumento è una mini smerigliatrice per applicazioni leggere, non abusarne

per impieghi gravosi o per lavori continui e prolungati.

Lo strumento è concepito come uno degli strumenti più potenti dello stesso livello. È perfetto per lavori di bricolage e artigianato leggeri e può anche essere utilizzato

per tagliare, forare o fresare, ma non consigliato per lavori continui

per lavori di lunga durata o pesanti poiché è ancora una mini smerigliatrice per lavori leggeri

applicazioni. Per evitare che l'utente abusi dello strumento, è incorporato un sistema di protezione dal surriscaldamento

funzione di protezione, una volta che lo strumento è stato utilizzato eccessivamente e ha causato il rapido

riscaldamento, la funzione di protezione dal surriscaldamento spegnerà l'utensile per evitare

danni. Dopo che l'utensile si è riposato e raffreddato fino alla temperatura normale, riavvialo per il tuo lavoro.

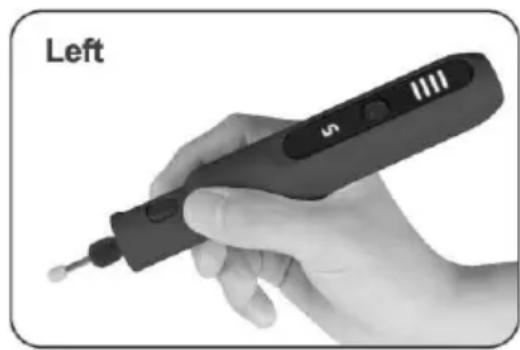

Istruzioni per l'uso dell'utensile rotante

Il primo passo per imparare a usare l'utensile rotante è prenderne confidenza. Tienilo in mano e sentine il peso e l'equilibrio. Senti la conicità dell'alloggiamento. Tenere sempre l'utensile lontano dal viso. Accessori

possono danneggiarsi durante la manipolazione e possono volare via quando vengono a contatto

con la velocità. Questo non è comune, ma succede. Ogni volta che tieni premuto lo strumento, fai attenzione a non coprire le prese d'aria con la mano. Questo blocca il

flusso d'aria e provoca il surriscaldamento del motore. Per un controllo ottimale nei lavori ravvicinati,

afferra l'utensile rotante come una matita tra il pollice e quattro dita.

(Vedi figura a sinistra). Il metodo "Golf Grip" per tenere l'utensile può essere utilizzato per operazioni più aggressive come la molatura di una superficie piana utilizzando dischi da taglio. (Vedi figura a destra)

Esercitati prima su materiali di scarto per vedere come funziona l'alta velocità dell'utensile rotante

e l'azione che esegue. Tieni presente che il lavoro è svolto dalla velocità dell'utensile e dall'accessorio nella pinza. Non appoggiarti o spingere

l'utensile durante l'uso. Abbassa invece leggermente l'accessorio rotante verso il lavoro e lascia che tocchi il punto in cui si desidera tagliare (o levigare o incidere, ecc.) per iniziare. Concentrati sulla guida dello strumento sul lavoro utilizzando pochissima pressione dalla mano. Lascia che l'accessorio faccia il suo lavoro

Di solito, è meglio fare una serie di passaggi con lo strumento piuttosto che tentare di fare tutto il lavoro in una sola passata. Per fare un esempio,

passa lo strumento avanti e indietro sul lavoro, proprio come faresti con un

piccolo

pennello. Taglia un po' di materiale ad ogni passata fino a raggiungere il risultato desiderato

profondità. Per la maggior parte dei lavori, il tocco delicato è il migliore. Con la

miglior controllo, hanno meno probabilità di commettere errori e otterranno la massima efficienza

lavorare fuori dall'accessorio.

Impostazione della velocità per gli accessori:

Nota! Si prega di consultare l'elenco di riferimento e di selezionare la velocità corretta per ogni lavoro prima di utilizzare gli articoli in modo appropriato. Il numero di livelli di velocità va da 1 a 5, la velocità varia da 5.000 a 30.000 giri/min. Promemoria! La tabella seguente è solo una descrizione del metodo di utilizzo di tutti gli accessori che possono essere utilizzati per questo strumento, come scenari applicativi, materiali di lavorazione, selezione della velocità consigliata, ecc. Ciò non significa che la confezione di vendita contenga tutti questi accessori. Per gli accessori effettivamente inclusi nella confezione di vendita, fare riferimento alla descrizione del link di vendita.

Functions	Images	Accessory Description	Cork	Hardwood	Plastic	Steel	Aluminum, brass, etc.	Shell, stone	Ceramic	Glass
Sanding		Sanding paper	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	—	—	—
		Sanding bands	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	—
Cutting		Cutting blade	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	—	—	—	—	—

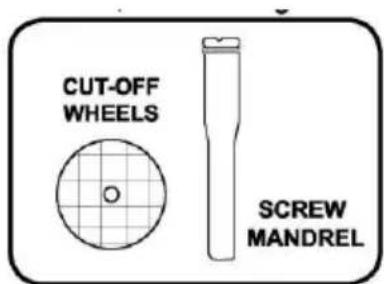

		Cut off wheels fiberglass	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	—	—	—

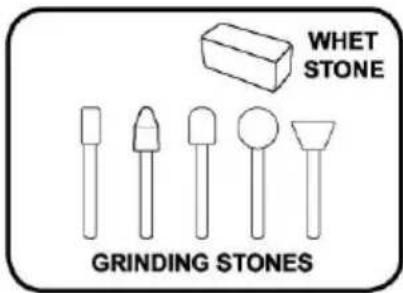

Grinding/ Sharpening		Silicon carbide grinding wheels with shank	—	—	—	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	—
		Aluminum oxide Grinding wheels with shank	—	—	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	—
		Rubber grinder with shank	—	—	—	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	—	—	Speed 3-5 RPM12-20k
Carving/ Engraving		Diamond grinding needle	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k

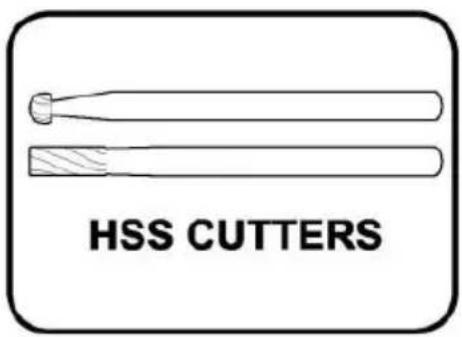

		HSS cutter	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	—	—	—	—	—

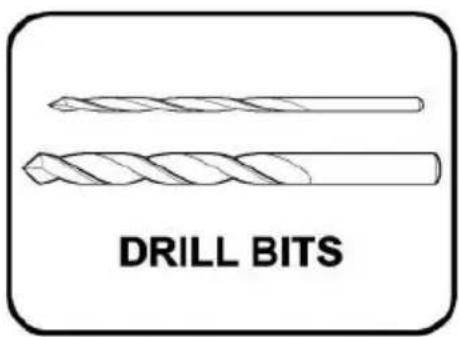

Drilling		HSS drill bit	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	—	—	—	—	—
Cleaning/ Polishing		Brushes	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k
		Felt wheels / Mandrel	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM11-20k
Accessories		Collets	To clamp accessories
		Wrench	For replacing the accessories
		Mandrel for cut off wheel	To link Rubber emery wheel/ Sanding paper / Diamond wheel/cut off wheels/ Grinding wheels
		Sanding shank	Mandrel drum for sanding bands installation

Accessori

Fissaggio degli accessori

1. Premere e tenere premuto il pulsante di blocco dell'albero.

1. Utilizzando la chiave a bussola in dotazione, allentare leggermente il dado della bussola.

1. Inserire l'albero dell'accessorio nella pinza.

1. Con il pulsante di blocco dell'albero inserito, stringere a mano il dado della pinza finché il gambo dell'accessorio non è saldamente afferrato dalla pinza.

Nota: evitare di serrare eccessivamente il dado della pinza quando non è inserito alcun accessorio

è inserito, poiché ciò potrebbe causare l'inceppamento della pinza nel dado della pinza.

Se ciò accade, spingere il gambo di un accessorio nel foro del dado di serraggio.

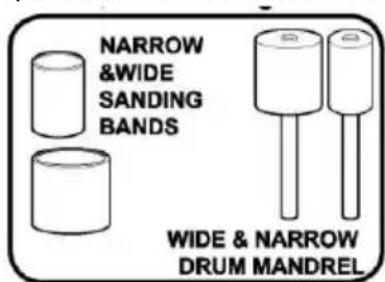

Nastri abrasivi

Materiali: legno, plastica, metalli teneri, ceramica, pietra e vetro. I nastri abrasivi possono essere utilizzati per modellare il legno, levigare i bordi e levigare le superfici interne. I mandrini a tamburo consentono di sostituire facilmente i nastri abrasivi quando si usurano e perdono la loro grana.

1. Utilizzando il piccolo cacciavite sul retro della chiave a bussola, allentare la piccola vite sul mandrino del tamburo per contrarre il tamburo.
2. Far scorrere una fascia abrasiva sul tamburo e serrare nuovamente la vite per tenere ferma la fascia.

ATTENZIONE! Prima di ogni utilizzo, assicurarsi che il tamburo sia

sufficientemente espanso per fissare la fascia durante l'uso. Gli accessori allentati potrebbero staccarsi e causare lesioni all'operatore e/o agli astanti.

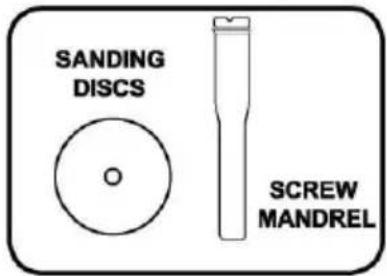

Dischi abrasivi

Materiali: legnami, plastica, metalli teneri, ceramica, pietra e vetro.

I dischi abrasivi sono adatti per levigare e modellare il legno o la fibra di vetro,

sverniciatura e rimozione della ruggine. I dischi flessibili li rendono adatti per

levigatura di superfici sagomate e aree difficili da raggiungere. Fissarli al mandrino per viti per l'uso e sostituirli quando usurati.

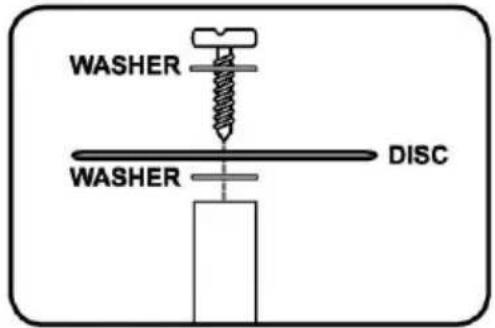

1. Allentare e rimuovere la piccola vite dalla parte superiore della vite mandrino con il piccolo cacciavite sul retro della chiave a bussola. Rimuovere anche una delle rondelle dal mandrino.
2. Far scorrere un disco abrasivo sul mandrino, quindi sostituire la rondella e avvitare per tenere fermo il disco.

Materiali: legnami, plastica, metalli teneri, ceramica, pietra e vetro.

Questi dischi smeriglio possono essere utilizzati per

accorciamento dei bulloni,

riposizionamento dei bulloni spogliati, teste di viti, taglio di piccole aste e tubi o realizzazione di fori rettangolari in lamiera. Fissarli a una vite

mandrino per l'uso e sostituirli quando logori.

1. Allentare e rimuovere la piccola vite dalla parte superiore della vite mandrino. Rimuovere anche una delle rondelle dal mandrino.
2. Far scorrere una mola da taglio sul mandrino, quindi riposizionare la rondella e la vite per tenere fermo il disco.

Materiali: pelle, legno, plastica, metalli morbidi (alluminio, rame, ottone ecc.) e argilla.

Le frese ad alta velocità possono essere utilizzate per

intagliare, tagliare scanalature, fessure, intarsi o superfici scavate.

Materiali: legnami, plastica e metalli morbidi.

Sono ideali per fare piccoli fori nei pezzi da lavorare. Sostituire le punte con

Sono ideali per fare piccoli fori nei pezzi da lavorare. Sostituire le p con

adatti alle dimensioni del gambo della punta del trapano.

Materiali: ottone, rame, peltro, alluminio, acciaio inossidabile. Le spazzole in acciaio

sono ideali

per la rimozione di ruggine e corrosione, lucidatura,

sbavatura e raccordatura delle superfici, nonché

per la pulizia dei componenti elettrici.

Nota: lasciare che siano le punte delle spazzole metalliche a svolgere il lavoro. Non applicare una pressione eccessiva e non utilizzare i lati o le setole sulla superficie di lavoro, poiché ciò potrebbe causare l'usura e la rottura delle setole.

Spazzole in nylon

Materiali: plastica dura, alluminio, argenteria, gioielli e altri oggetti preziosi in metallo.

Le spazzole in nylon sono ideali per sbavatura, pulizia generale e

lavori di lucidatura. Possono essere utilizzate anche con pasta lucidante (non fornita) per una pulizia o lucidatura più rapida.

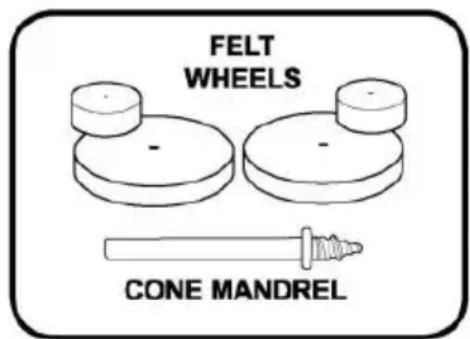

Ruote in feltro

Materiali: plastica, gioielli, metalli morbidi e ferrosi, pietra, vetro e ceramica.

Le ruote lucidanti in feltro possono essere utilizzate

per levigare superfici semi-ruvide, pulizia e lucidatura. La ruota di feltro è ideale per lucidare l'argenteria o

dettagli fino a ottenere una lucentezza elevata e per restaurare ferramenta per porte o finestre. Fissarla al mandrino conico per l'uso.

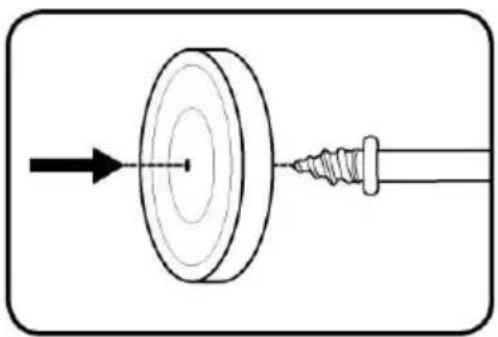

1. Infilare la ruota in feltro verticalmente sul mandrino conico e serrarla al collare del gambo.

Punta per lucidatura in gomma

Materiali: pietra, ceramica e metalli ferrosi.

La punta in gomma è dotata di abrasivi per rimuovere le zone ruvide, piccole sbavature e graffi lasciati dalla molatura e dalla levigatura. È ideale per pulire e definire i solchi.

Pietre abrasive

Materiali: metalli teneri e duri (incluso acciaio inossidabile), ceramica,

pietra, vetro.

Le pietre abrasive in ossido di alluminio sono ottime per pulire i giunti saldati, sbavatura di getti, rimozione della ruggine,

rivetti da taglio, affilatura lame di utensili e levigatura generica dei metalli.

Le mole si usureranno con l'uso e renderanno le successive utilizzazioni superfici irregolari e difficili da controllare per lavori di precisione. Questi possono essere rimodellati utilizzando il metodo seguente.

1. Fissare la mola sbilanciata nella rotativa

attrezzo.

Accendere l'utensile rotante e farlo funzionare

1. Accendere l'utensile rotante e farlo funzionare

la pietra per affilare leggermente contro la mola rotante.

Questo rimuoverà i punti alti sull'accessorio.

Nota: mantenere una presa salda sull'utensile rotante e sulla pietra per affilare.

Non applicare una pressione eccessiva contro la mola rotante; lasciare che la pietra per affilare e l'utensile facciano il lavoro.

Nota: gli accessori utilizzati con i diversi modelli di prodotto variano ed è impossibile fornire una presentazione completa di tutti. La presente introduzione serve solo come riferimento per il funzionamento. Gli accessori specifici devono essere determinati in base agli articoli effettivamente acquistati.

ATTENZIONE! Indossare occhiali protettivi, guanti adatti e fare attenzione alla posizione delle dita quando si tiene la pietra per affilare contro l'accessorio per affilare.

Prima di iniziare qualsiasi lavoro di pulizia, staccare sempre la spina dalla presa di corrente.

Pulizia

Mantenere tutti i dispositivi di sicurezza, le prese d'aria e l'alloggiamento del motore liberi da sporco e polvere il più possibile.

Pulire l'apparecchiatura con un panno pulito o soffiarla con aria compressa a bassa pressione.

Si consiglia di pulire immediatamente il dispositivo ogni volta che si è finito di usarlo.

Pulisci regolarmente l'attrezzatura con un panno umido e un po' di sapone morbido. Non utilizzare detergenti o solventi; potrebbero attaccare le parti in plastica dell'apparecchiatura. Assicurarsi che non possa penetrare acqua nel dispositivo.

Manutenzione

All'interno dell'apparecchiatura non ci sono parti che richiedono ulteriore manutenzione.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
