S0J-FE12-10 - Herramienta rotativa Vevor - Manual de uso y guía de instrucciones gratis

Marca	Vevor
Modelo	S0J-FE12-10
Tipo de producto	Herramienta rotativa inalámbrica
Alimentación	Batería Li-ion 8 V, 2500 mAh
Tensión de carga	USB 5 V CC
Cable de carga	Cable USB Tipo-C
Tiempo de carga	Aproximadamente 1,5 a 2,5 horas
Velocidad en vacío	5000 - 30000 rpm
Ajuste de velocidad	5 niveles (1-5), memorización
Tamaño de pinza	1,6 mm / 2,3 mm / 3,2 mm
Indicador de batería	4 LED
Protección contra sobrecalentamiento	Sí, parada automática
Funciones principales	Esmerilado, lijado, cepillado, pulido, tallado, corte, taladrado

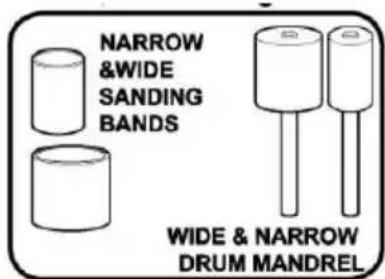

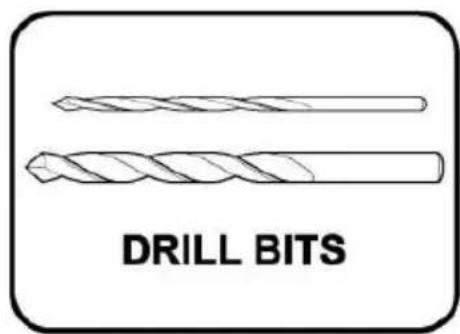

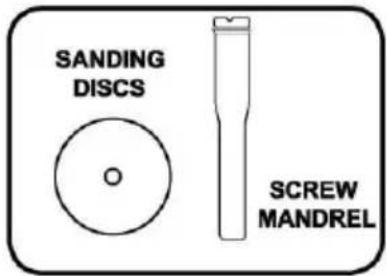

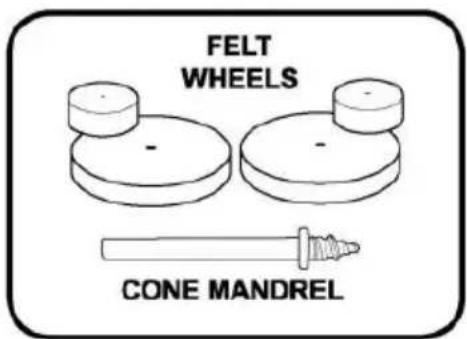

Accesorios incluidos	Pinzas, llave, portabrocas, discos, bandas, cepillos, ruedas de fieltro
Peso (estimado)	Aproximadamente 0,4 kg
Dimensiones (estimadas)	Aproximadamente 20 x 5 x 5 cm
Mantenimiento y limpieza	Limpiar con un paño húmedo y jabón suave; no usar disolventes
Seguridad	Bloqueo del husillo, interruptor de encendido/apagado, protección contra sobrecalentamiento
Piezas de repuesto	Pinzas, portabrocas, accesorios de corte y lijado disponibles por separado
Reparabilidad	Ninguna pieza reparable por el usuario; contactar al servicio postventa
Garantía	Garantía estándar del fabricante

Preguntas frecuentes - S0J-FE12-10 Vevor

¿Cómo cargar la herramienta rotativa por primera vez?

Conecte el cable USB Tipo-C suministrado al puerto de carga y a un adaptador USB 5 V. El indicador parpadea durante la carga; cuando los 4 LED permanecen encendidos, la batería está llena. Cargue completamente antes del primer uso.

¿Cuál es la velocidad máxima de la herramienta?

La velocidad en vacío puede alcanzar 30 000 rpm. El ajuste va del nivel 1 (5 000 rpm) al nivel 5 (30 000 rpm).

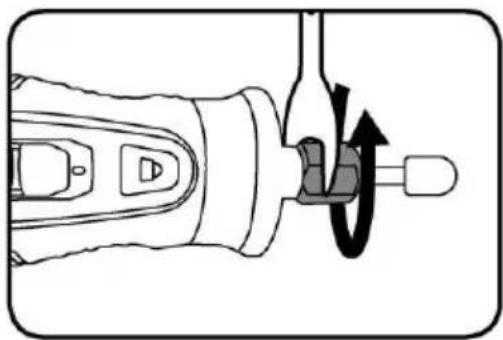

¿Cómo cambiar el accesorio?

Presione el botón de bloqueo del husillo, afloje la tuerca de la pinza con la llave suministrada, inserte el vástago del accesorio, luego apriete manualmente mientras mantiene presionado el bloqueo.

¿Qué materiales puedo trabajar con esta herramienta?

Es adecuado para madera, plástico, metales blandos (aluminio, latón), cerámica, piedra, vidrio y acero inoxidable. Use los accesorios adecuados para cada material.

¿Cómo evitar el sobrecalentamiento?

La herramienta incorpora una protección contra sobrecalentamiento que la apaga automáticamente. Evite usos intensivos continuos; deje enfriar antes de reiniciar.

¿Qué hacer si la pinza queda atascada en la tuerca?

Inserte el vástago de un accesorio en la tuerca para liberar la pinza. No fuerce; use la llave si es necesario.

¿La herramienta viene con un cargador?

No, el producto no viene con un cargador. Use un adaptador USB estándar (5 V) con el cable USB Tipo-C suministrado.

¿Cómo ajustar la velocidad?

Encienda la herramienta, luego presione los botones « + » y « – » para aumentar o disminuir la velocidad. La velocidad predeterminada al inicio es el nivel 3 (20 000 rpm).

¿Puedo usar accesorios de otras marcas?

Se recomienda usar solo accesorios diseñados para esta herramienta (pinza de 3,2 mm máx.). Los accesorios inadecuados pueden causar accidentes.

¿Cómo limpiar la herramienta rotativa?

Desconéctela siempre antes de limpiar. Use un paño húmedo con jabón suave. No la sumerja en agua ni use disolventes. Sople las rejillas de ventilación con aire comprimido.

MANUAL DE USUARIO S0J-FE12-10 Vevor

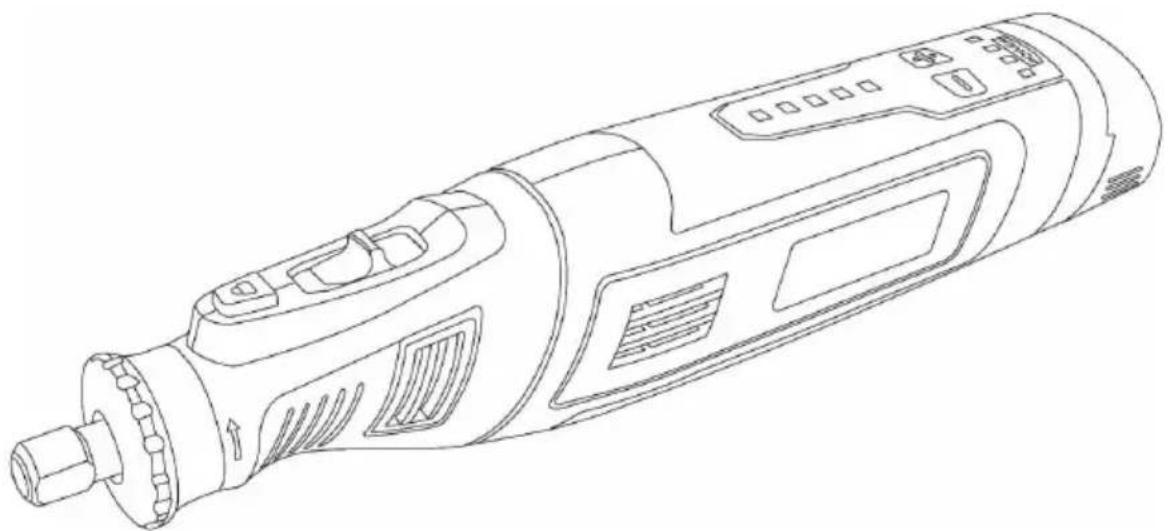

Herramienta rotativa

Modelo: S0J-FE12-10

Modelo: S0J-FE12-10

Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizarlo. VEVOR se reserva el derecho de interpretar su manual de usuario. La apariencia del producto depende del producto que haya recibido. Le rogamos que nos disculpe si no informamos de nuevo si hay actualizaciones tecnológicas o de software de nuestro producto.

	Advertencia: Para reducir el riesgo de lesiones, el usuario de atentamente el manual de instrucciones.
	Advertencia : marcado sobre el riesgo de lesiones oculares .
	Advertencia : marcado sobre el riesgo de pérdida auditiva
	ELIMINACIÓN CORRECTAEste producto está sujeto a la Directiva europea 2012/19/UE. símbolo de un contenedor de basura tachado indica que el requiere recogida selectiva en la Unión Europea. Esto aplica producto y a todos los accesorios marcados con este símbolo productos marcados con este símbolo no pueden desecharse basura doméstica normal, sino que deben llevarse a un punt para el reciclaje de aparatos eléctricos y electrónicos.
	Para preservar los recursos naturales, recicle o deseche la b correctamente. Esta batería... Contiene baterías de iones de I Consulte a su autoridad local de gestión de residuos para o información sobre las baterías disponibles. Opciones de reciclaje eliminación. Descargue la batería operando la herramienta y I retire la paquete de baterías de la carcasa de la herramienta las conexiones de la batería con adhesivo resistente cinta pa cortocircuitos y descargas de energía. No intente abrir ni retin ninguna de las componentes.

Notas de seguridad

No presione el bloqueo del husillo mientras la máquina esté en funcionamiento.

Evite daños a la máquina o accidentes de seguridad.

Instrucciones de seguridad

Advertencia: lea todas las advertencias de seguridad y todas las instrucciones.

En caso de incumplimiento, no seguir las advertencias e instrucciones puede

provocar una descarga eléctrica, incendio y/o lesiones graves.

Guarde todas las advertencias e instrucciones para futuras referencias.

1) Seguridad en el área de trabajo

a) Mantenga el área de trabajo limpia y bien iluminada. Las áreas desordenadas u oscuras pueden provocar accidentes. b) No opere herramientas eléctricas en atmósferas explosivas, como en presencia de líquidos, gases o polvos inflamables. Las herramientas eléctricas generan chispas que pueden encender el polvo o los humos. c) Mantenga a los niños y a otras personas alejados mientras utiliza una herramienta eléctrica.

Las distracciones pueden hacer que pierdas el control.

2) Seguridad eléctrica

a) Los enchufes de las herramientas eléctricas deben coincidir con la toma de corriente. Nunca modifique el enchufe en ningún caso. No utilice ningún enchufe adaptador con herramientas eléctricas conectadas a tierra. Enchufes sin modificar y tomas de corriente compatibles reducirán el riesgo de descarga eléctrica. b) Evite el contacto del cuerpo con superficies conectadas a tierra, como tuberías, radiadores, cocinas y refrigeradores. Existe un mayor riesgo de descarga eléctrica si su cuerpo está conectado a tierra. c) No exponga las herramientas eléctricas a la lluvia ni a la humedad. La entrada de agua en una herramienta eléctrica aumentará el riesgo de descarga eléctrica. d) No maltrate el cable. Nunca lo utilice para transportar, tirar o desconectar la herramienta eléctrica. Mantenga el cable alejado del calor, aceite y objetos afilados, bordes o piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica. e) Cuando utilice una herramienta eléctrica al aire libre, utilice un cable de extensión adecuado para uso en exteriores. El uso de un cable apto para exteriores reduce el riesgo de descarga eléctrica.

3) Seguridad personal

a) Manténgase alerta, observe lo que hace y use el sentido común cuando opere una herramienta eléctrica. No utilice una herramienta eléctrica si está cansado o bajo la influencia de drogas, alcohol o medicamentos. Un momento de falta de atención al operar herramientas eléctricas puede provocar lesiones personales graves.

b) Use equipo de protección personal. Use siempre protección ocular.

Equipo de protección como mascarilla antipolvo, calzado de seguridad antideslizante, sombrero o protección auditiva, en las condiciones adecuadas, reducirá las lesiones personales.

c) Evite el arranque accidental. Asegúrese de que el interruptor esté en la posición de apagado antes de conectarlo a la fuente de alimentación y/o al paquete de baterías, levantarlo o llevar la herramienta. Llevar herramientas eléctricas con el dedo en el interruptor o energizar herramientas eléctricas que tengan el interruptor encendido invita a que se produzcan accidentes.

d) Retire cualquier llave de ajuste o llave inglesa antes de girar la herramienta eléctrica encendida. Una llave inglesa o una llave que queda sujeta a una parte giratoria de la herramienta puede provocar lesiones personales. e) No se estire demasiado. Mantenga una postura firme y el equilibrio en todo momento. Esto permite un mejor control de la herramienta eléctrica en situaciones inesperadas.

f) Vístase apropiadamente. No use ropa holgada ni joyas. Mantenga su cabello, ropa y guantes alejados de las piezas móviles. La ropa suelta, las joyas o el cabello largo pueden quedar atrapados en las partes móviles.

g) Si se prevén dispositivos para la conexión de extracción de polvo y instalaciones de recolección, asegúrese de que estén conectadas y se utilicen correctamente.

El uso de estos dispositivos puede reducir los peligros relacionados con el polvo.

4) Uso y cuidado de las herramientas a batería

a) Asegúrese de que el interruptor esté en la posición de apagado antes de insertar el paquete de baterías.

Insertar el paquete de baterías en herramientas eléctricas que tienen el interruptor encendido puede provocar accidentes.

b) Recargue únicamente con el cargador especificado por el fabricante. Un cargador compatible con un tipo de batería.

c) Utilice herramientas eléctricas únicamente con las baterías específicamente designadas. El uso de otras baterías puede suponer un riesgo de lesiones e incendio.

d) Cuando no utilice la batería, manténgala alejada de objetos metálicos como

clips, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan conectar una terminal con otra. Un cortocircuito entre las terminales o batería puede causar quemaduras o un incendio.

e) En condiciones de uso abusivo, la batería puede expulsar líquido; evite el contacto. Si ocurre contacto accidental, enjuague con agua. Si el líquido entra en contacto con los ojos, busque atención médica. El líquido expulsado de la batería puede causar irritación o quemaduras.

5) Instrucciones de seguridad para todas las operaciones

Advertencias de seguridad comunes para operaciones de esmerilado, lijado, cepillado con alambre, pulido, tallado o corte abrasivo:

a) Esta herramienta eléctrica está diseñada para funcionar como amoladora, lijadora, cepillo de alambre, pulidora, herramienta de tallado o de corte. Lea las advertencias de seguridad, instrucciones, ilustraciones y especificaciones que se incluyen con esta herramienta eléctrica. El incumplimiento de las instrucciones a continuación puede provocar descargas eléctricas, incendios o lesiones graves.

¡Nota! Enumere únicamente las operaciones que correspondan.

b) No utilice accesorios que no estén específicamente diseñados y recomendados por el fabricante de la herramienta. El hecho de que el accesorio se pueda conectar a su herramienta eléctrica no garantiza un funcionamiento seguro. c) La velocidad nominal del accesorio debe ser al menos igual a la velocidad máxima marcada en la herramienta eléctrica. Los accesorios que funcionan a más velocidad que su velocidad nominal pueden romperse y salir despedidos. d) El diámetro exterior y el grosor del accesorio deben estar dentro de la capacidad nominal de su herramienta eléctrica. Los accesorios de tamaño incorrecto no se pueden controlar adecuadamente.

e) El tamaño del mandril de las ruedas, tambores de lijado o cualquier otro accesorio debe ajustarse correctamente al husillo o la pinza de la herramienta eléctrica. Los accesorios que no se ajusten a los herrajes de montaje de la herramienta eléctrica se desequilibrarán, vibrarán excesivamente y podrían causar la pérdida de control.

f) Las ruedas, tambores de lijado, cortadores u otros accesorios montados en mandril deben insertarse completamente en la pinza o el mandril. Si el mandril no está bien sujeto o el voladizo de la rueda es demasiado largo, esta podría aflojarse y salir despedida a gran velocidad.

g) No utilice accesorios dañados. Inspeccione los accesorios antes de cada uso, como las ruedas abrasivas para detectar astillas y grietas, el tambor de lijado para detectar grietas, desgarros o desgaste excesivo, y el cepillo de alambre para detectar alambres sueltos o agrietados.

Si la herramienta eléctrica o el accesorio se cae, inspeccione si hay daños e instale un accesorio intacto. Después de inspeccionar e instalar un accesorio, colóquese usted y las personas cercanas lejos del plano de rotación.

Accesorio y haga funcionar la herramienta eléctrica a la velocidad máxima sin carga durante un minuto. Los accesorios dañados normalmente se romperán durante este tiempo de prueba.

h) Use equipo de protección personal. Según la aplicación, utilice pantalla facial, gafas de seguridad o gafas protectoras. Según corresponda, use mascarilla antipolvo, protectores auditivos, guantes y un delantal de taller que pueda detener pequeños fragmentos abrasivos o de piezas de trabajo. La protección ocular debe ser capaz de detener los residuos proyectados por diversas operaciones. La mascarilla antipolvo o el respirador deben ser capaces de filtrar las partículas generadas por su operación.

La exposición prolongada a ruidos de alta intensidad puede provocar pérdida de audición.

i) Mantenga a los transeúntes a una distancia segura del área de trabajo. Cualquier persona que entre

En el área de trabajo se debe usar equipo de protección personal. Fragmentos de la pieza de trabajo o de un accesorio roto pueden salir despedidos y causar lesiones fuera del área de operación inmediata.

c) La velocidad nominal de los accesorios de amolado debe ser al menos igual a la velocidad máxima marcada en la herramienta eléctrica. Accesorios de amol

j) Sujete la herramienta eléctrica únicamente por las superficies de agarre aisladas cuando realice una operación en la que el accesorio de corte pueda entrar en contacto con cableado oculto o su propio cable. El contacto del accesorio de corte con un cable "vivo" puede dejar expuesto el metal. Las partes de la herramienta eléctrica están "activas" y podrían provocar una descarga eléctrica al operador.

k) Siempre sostenga la herramienta firmemente en su(s) mano(s) durante el arranque. El par de reacción del motor, al acelerar a la velocidad máxima,

puede provocar que la herramienta se tuerza.

l) Utilice abrazaderas para sujetar la pieza de trabajo siempre que sea posible. Nunca sujete una pieza de trabajo pequeña en una mano y la herramienta en la otra mientras la usa. Sujetar una pieza de trabajo pequeña le permite usar su(s) mano(s) para controlar la herramienta. Materiales redondos como varillas, tubos o tuberías tienen tendencia a rodar mientras se cortan y pueden provocar que la broca se atasque o salte hacia ti.

m) Coloque el cable lejos del accesorio giratorio. Si pierde el control, el cable puede cortarse o engancharse y puede tirar de su mano o brazo hacia el accesorio giratorio.

n) Nunca deje la herramienta eléctrica en el suelo hasta que el accesorio se haya detenido por completo. El accesorio giratorio puede agarrar la superficie y tirar de la herramienta eléctrica fuera de su control.

o) Después de cambiar las brocas o realizar cualquier ajuste, asegúrese de que la tuerca de la pinza, el mandril o cualquier otro dispositivo de ajuste estén apretados.

Los dispositivos de ajuste sueltos pueden moverse inesperadamente, causando pérdida de control; los componentes giratorios sueltos serán arrojados violentamente.

p) No utilice la herramienta eléctrica mientras la lleva a su lado. El contacto accidental con el accesorio giratorio podría enganchar su ropa y tirar de ella hacia el accesorio en su cuerpo.

q) Limpie periódicamente las rejillas de ventilación de la herramienta eléctrica. El ventilador del motor aspirará el polvo dentro de la carcasa y la acumulación excesiva de polvo metálico puede provocar riesgos eléctricos.

r) No utilice la herramienta eléctrica cerca de materiales inflamables. Las chispas podrían encenderlos.

s) No utilice accesorios que requieran refrigerantes líquidos. El uso de agua u otros refrigerantes líquidos puede provocar electrocución o descarga eléctrica.

6) Instrucciones de seguridad adicionales para todas las operaciones

Retroceso y advertencias relacionadas:

El contragolpe es una reacción repentina al atascamiento o atrapamiento de una rueda giratoria, una banda de lijado, un cepillo o cualquier otro accesorio. Es

El atascamiento o atrapamiento provoca el bloqueo rápido del accesorio giratorio, que a su vez fuerza la herramienta eléctrica descontrolada en la dirección opuesta a la rotación del accesorio. Por ejemplo, si una rueda abrasiva se atasca o se engancha con la pieza de trabajo, el borde de la rueda que entra en el punto de atrapamiento puede clavarse en la superficie del material, causando...

La rueda puede salirse o salirse bruscamente. La rueda puede saltar hacia el operador o alejarse de él, dependiendo de su dirección de movimiento en el punto de atrapamiento. Las ruedas abrasivas también pueden romperse en estas condiciones. El rebote es resultado del mal uso de la herramienta eléctrica o de procedimientos o condiciones de operación incorrectos, y puede evitarse tomando las precauciones adecuadas que se indican a continuación.

a) Sujete firmemente la herramienta eléctrica y coloque el cuerpo y el brazo de forma que pueda resistir las fuerzas de contragolpe. El operador puede controlar las fuerzas de contragolpe si toma las precauciones adecuadas.

b) Tenga especial cuidado al trabajar en esquinas, bordes afilados, etc. Evite que el accesorio rebote o se enganche. Las esquinas, los bordes afilados o los bordes tienden a enganchar el accesorio giratorio y causar pérdida de control o retroceso. c) Al montar una hoja de sierra dentada, ya que dichas hojas crean

Contragolpe frecuente, asegúrese de mantener un agarre firme en la herramienta rotatoria y posicionar su cuerpo y brazo para permitirle resistir las fuerzas de contragolpe.

d) Introduzca siempre la broca en el material en la misma dirección en que sale del material (la misma dirección en que se proyectan las virutas). Introducir la herramienta en la dirección incorrecta hace que el filo de la broca se salga de la pieza y tire de la herramienta en la dirección de este avance.

e) Al utilizar limas rotativas, discos de corte, fresas de alta velocidad o fresas de carburo de tungsteno, sujete siempre la pieza firmemente. Estos discos se atascarán si se inclinan ligeramente en la ranura y podrían retroceder.

Cuando un disco de corte se atasca, suele romperse. Si una lima rotatoria, una fresa de alta velocidad o una fresa de carburo de tungsteno se atasca, puede salirse de la ranura y perder el control de la herramienta.

6) Instrucciones de seguridad adicionales para operaciones de rectificado y corte. Advertencias de seguridad específicas para operaciones de esmerilado y corte abrasivo:

a) Utilice únicamente los tipos de discos recomendados para su herramienta eléctrica y solo para las aplicaciones recomendadas. Por ejemplo: no afile con el lateral de un disco de corte. Los discos de corte abrasivos están diseñados para amolado periférico; las fuerzas laterales aplicadas a estos discos pueden romperlos. b) Para conos y tapones abrasivos roscados, utilice únicamente mandriles de rueda intactos con brida de hombro sin alivio y del tamaño y la longitud adecuados. El uso de mandriles adecuados reducirá la posibilidad de rotura. c) No atasque el disco de corte ni aplique presión excesiva. No intente realizar un corte demasiado profundo. Exigir demasiado al disco aumenta la carga y la susceptibilidad a torcerse o engancharse en el corte, lo que aumenta la posibilidad de retroceso o rotura. d) No coloque la mano alineada con ni detrás de la rueda giratoria. Cuando la rueda, en el punto de operación, se aleja de su mano, el posible contragolpe podría impulsar la rueda giratoria y la herramienta eléctrica directamente hacia usted. e) Si el disco de corte se atasca, se engancha o se interrumpe un corte por cualquier motivo, apague la herramienta eléctrica y manténgala inmóvil hasta que el disco se detenga por completo. Nunca intente retirar el disco de corte del material mientras esté en movimiento.

Puede ocurrir un contragolpe. Investigue y tome medidas correctivas para eliminar la causa del pinzamiento o enganche de las ruedas.

la causa del pinzamiento o enganche de las ruedas.

f) No reinicie el corte en la pieza. Deje que la muela alcance la velocidad y vuelva a entrar con cuidado en el corte. La muela podría atascarse, desplazarse o contragolpear si se reinicia la herramienta eléctrica en la pieza. g) Apoye los paneles o cualquier pieza de trabajo de gran tamaño para minimizar el riesgo de aplastamiento y retroceso de la muela. Las piezas de trabajo grandes tienden a combarse por su propio peso. Se deben colocar soportes debajo de la pieza de trabajo, cerca de la línea de corte y cerca del borde de la pieza, en ambos lados de la muela. h) Tenga mucho cuidado al realizar cortes de bolsillo en paredes existentes u otras zonas ciegas. La rueda saliente podría cortar tuberías de gas o agua, cableado eléctrico u objetos que puedan causar un contragolpe.

Lea todas las advertencias de seguridad e instrucciones. No seguirlas puede provocar descargas eléctricas, incendios o lesiones graves.

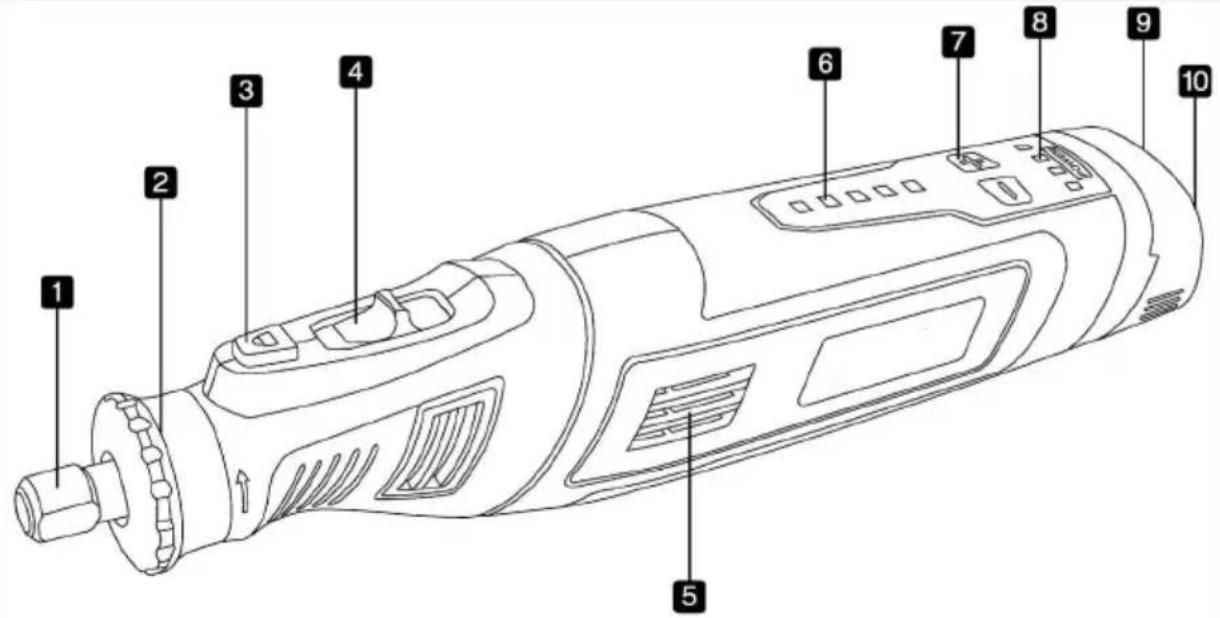

1. Tuerca de pinza
2. Collar del eje
3. Botón de bloqueo del eje
4. Botón de encendido/apagado
5. Rejillas de ventilación
6. Luces indicadoras de velocidad
7. Botones de control de velocidad
8. Luz indicadora del estado de la batería
9. Puerto de carga
10. Anillo para colgar

NOTA: Este producto no viene con cargador.

Datos técnicos

Batería recargable:	Batería de iones de litio de 8 V y 2500 m
Voltaje de carga:	USB 5 V CC
Cable de carga:	Cable USB tipo C
Tiempo de carga de la batería:	alrededor de 1,5 a 2,5 horas
Velocidad sin carga:	5000-30000 RPM
Tamaño de la pinza:	1,6 mm (1/16")/2,3 mm (3/32")/3,2 mm (

Operación

Cargando la herramienta

¡Nota! La miniamoladora no viene completamente cargada de fábrica. Asegúrese de cargar la herramienta antes de usarla por primera vez.

Indicador de estado de la batería

La herramienta rotativa está equipada con un indicador de estado de batería para mostrar

el estado de carga de la batería. Presione el botón de encendido/apagado y vea qué LED

se enciende para medir el estado.

Carga completa

Carga media

Nota: Una vez conectado para cargar, el indicador de estado de la batería se ilumina.

Se iluminará y parpadeará durante la carga cuando los cuatro LED estén iluminados sin parpadear significa que la herramienta está completamente cargada.

Encender/apagar la herramienta y configurar el rango de velocidad

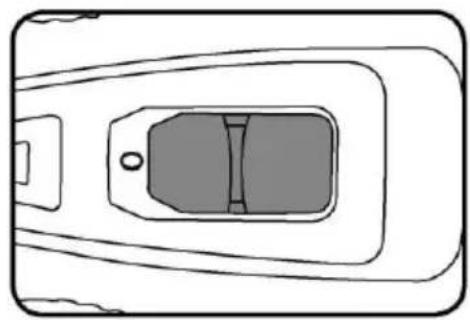

Encender/Apagar la herramienta

1. Presione el botón de encendido/apagado para encender la herramienta. Los LED indicadores de estado de la batería se

iluminarán.

1. Para apagar la herramienta, presione nuevamente el botón de encendido/apagado.

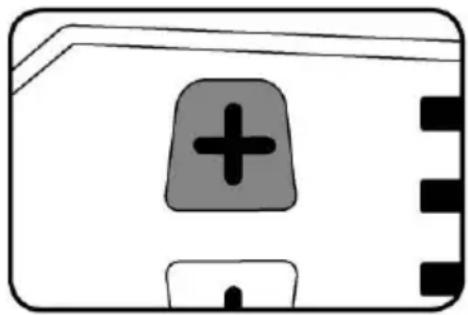

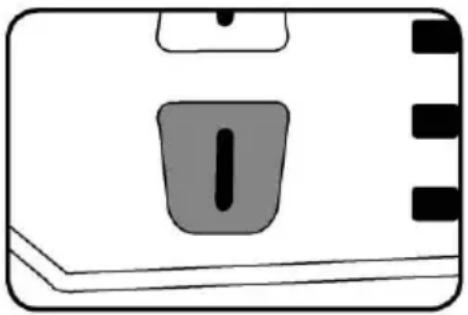

Configuración del rango de velocidad

1. Una vez encendida la herramienta, presione el botón '+' para aumentar la

velocidad.

Nota: La velocidad predeterminada de la herramienta cuando está encendida es 20, presione el

Botones '+' y '-' según corresponda para variar el ajuste de velocidad entre 5

y 30.

Nota: Esta herramienta rotativa tiene una función de memoria de ajuste de marcha. Cuando

configúrelo a la velocidad '15', la herramienta permanecerá en la velocidad '15' incluso después de reiniciar.

1. Para disminuir la velocidad, presione el botón '-'.

Protección contra sobrecalentamiento

¡Nota! Esta herramienta es una miniamoladora para aplicaciones ligeras, no la maltrate.

No es para trabajos pesados o de uso continuo durante mucho tiempo.

La herramienta está diseñada como una de las herramientas más poderosas de su mismo nivel.

Es perfecta para trabajos de bricolaje y manualidades livianos, y también puede usarse durante períodos cortos.

Para cortar, taladrar o enrutar, pero no se recomienda para uso continuo.

Trabajo prolongado o para trabajo pesado, ya que sigue siendo una mini amoladora para trabajo liviano.

Para evitar que el usuario abuse de la herramienta, está integrada en un pr de sobrecalentamiento.

Función de protección, una vez que la herramienta se usa en exceso y pro rápido

Al calentarse, la función de protección contra sobrecalentamiento apagará la herramienta para evitar

Daño. Después de que la herramienta descanse y se enfríe a la temperatura normal,

reinicialo para tu trabajo.

Instrucciones de funcionamiento para el uso de la herramienten rotativa

El primer paso para aprender a utilizar la herramienta rotativa es familiarizars con ella.

Sosténgalo en su mano y sienta su peso y equilibrio. Sienta la forma cónica La carcasa. Mantenga siempre la herramienta alejada de la cara. Accesorios

Pueden dañarse durante la manipulación y pueden salir volando al acercarse. velocidad. Esto no es común, pero sucede. Siempre que mantengas el

Al usar la herramienta, tenga cuidado de no tapar las rejillas de ventilación mano. Esto bloquea la

El flujo de aire provoca el sobrecalentamiento del motor. Para un mejor cont trabajos de cerca,

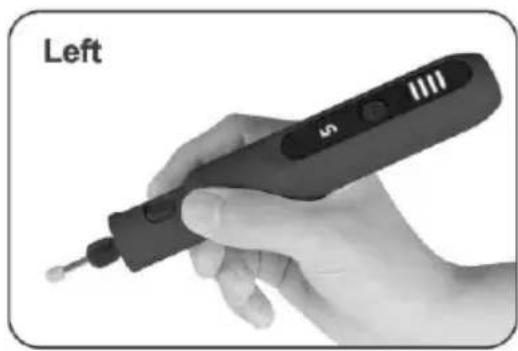

Sujete la herramienta giratoria como si fuera un lápiz entre el pulgar y cuatr dedos.

(Ver Figura Izquierda). El método de agarre de "golf" para sujetar la herramiento puede ser

Se utiliza para operaciones más agresivas, como pulir una superficie plana o Usando discos de corte. (Ver Figura Derecha)

Primero practique con materiales de desecho para ver cómo funciona la herramienta rotatoria de alta velocidad.

La acción se realiza. Tenga en cuenta que el trabajo se realiza por la velocidad de la herramienta y por el accesorio en la pinza.

No debe apoyarse ni empujar la herramienta durante su uso. En su lugar, baje el accesorio giratorio ligeramente hacia la pieza de trabajo.

Trabaje y deje que toque el punto en el que desea cortar (o lijar, o grabar, etc.) para comenzar. Concéntrese en guiar la herramienta sobre la pieza de trabajo.

o grabado, etc.) para comenzar. Concéntrese en guiar la herramienta sobre la pieza de trabajo.

Usando muy poca presión de la mano. Deje que el accesorio haga el trabajo. Por lo general, es mejor hacer una serie de pasadas con la herramienta en lugar de

que intentar hacer todo el trabajo de una sola pasada. Para hacer un corte, por ejemplo,

Profundidad. Para la mayoría de los trabajos, el toque suave es lo mejor. Si tienes la mejor control, tendrás menos probabilidades de cometer errores y obtendrás el máximo rendimiento.

Pincel. Corte un poco de material en cada pasada hasta alcanzar el resultado deseado.

Profundidad. Para la mayoría de los trabajos, el toque suave es lo mejor. C tienes la

mejor control, tienen menos probabilidades de cometer errores y obtendrán el máximo rendimiento.

¡Recordatorio! La siguiente tabla describe únicamente el uso de todos los accesorios que pueden utilizarse con esta herramienta, como escenarios de aplicación, materiales de procesamiento, selección de velocidad recomendada, etc. Esto no significa que el paquete de venta incluya todos estos accesorios. Para conocer los accesorios incluidos en el paquete de venta, consulte la descripción del enlace de venta.

Ajuste de velocidad para accesorios:

¡Nota! Consulte la lista de referencia y seleccione la velocidad adecuada para cada trabajo antes de usar los artículos. El nivel de velocidad va del 1 al 5, y la velocidad varía de 5000 a 30 000 rpm, respectivamente.

¡Recordatorio! La siguiente tabla describe únicamente el uso de todos los accesorios que pueden utilizarse con esta herramienta, como escenarios de aplicación, materiales de procesamiento, selección de velocidad recomendada, etc. Esto no significa que el paquete de venta incluya todos estos accesorios. Para conocer los accesorios incluidos en el paquete de venta, consulte la descripción del enlace de venta.

Functions	Images	Accessory Description	Cork	Hardwood	Plastic	Steel	Aluminum, brass, etc.	Shell, stone	Ceramic	Glass
Sanding		Sanding paper	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	—	—	—
		Sanding bands	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	—
Cutting		Cutting blade	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	—	—	—	—	—
		Cut off wheels fiberglass	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	—	—	—
Grinding/ Sharpening		Silicon carbide grinding wheels with shank	—	—	—	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	—
		Aluminum oxide Grinding wheels with shank	—	—	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	—
		Rubber grinder with shank	—	—	—	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	—	—	Speed 3-5 RPM12-20k
Carving/ Engraving		Diamond grinding needle	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k
		HSS cutter	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	—	—	—	—	—
Drilling		HSS drill bit	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	—	—	—	—	—
Cleaning/ Polishing		Brushes	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k
		Felt wheels / Mandrel	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM11-20k
Accessories		Collets	To clamp accessories
		Wrench	For replacing the accessories
		Mandrel for cut off wheel	To link Rubber emery wheel/ Sanding paper / Diamond wheel/cut off wheels/ Grinding wheels
		Sanding shank	Mandrel drum for sanding bands installation

Accesorios

Colocación de accesorios

1. Mantenga presionado el botón de bloqueo del eje.
2. Utilizando la llave de pinza suministrada, afloje ligeramente la tuerca de pinza.
3. Inserte el eje del accesorio en el portabrocas.
4. Con el botón de bloqueo del eje activado, apriete con los dedos la tuerca del portaherramientas hasta que el vástago del accesorio quede firmemente sujeto por el portaherramientas.

Nota: Evite apretar excesivamente la tuerca de la pinza cuando no haya accesorios insertados, ya que esto puede provocar que el portabrocas se atasque.

se inserta, ya que esto puede provocar que el portabrocas se atasque en la del portabrocas.

Si esto sucede, introduzca el vástago de un accesorio en el orificio de la tuerca de pinza.

Materiales: madera, plásticos, metales blandos, cerámica, piedra y vidrio. Las bandas de lijado se pueden utilizar para dar forma a la madera, alisar bordes y curvas interiores. Los mandriles de tambor permiten reemplazar fácilmente las bandas de lijado cuando se desgastan y pierden su grano.

Materiales: madera, plásticos, metales blandos, cerámica, piedra y vidrio. Las bandas de lijado se pueden utilizar para dar forma a la madera, alisar bordes y curvas interiores. Los mandriles de tambor permiten reemplazar fácilmente las bandas de lijado cuando se desgastan y pierden su grano.

1. Usando el destornillador pequeño en la parte posterior de la llave, afloje el pequeño tornillo del mandril del tambor para contraer el tambor.
2. Deslice una banda de lijado sobre el tambor y vuelva a apretar el tornillo para mantener la banda en su lugar.

¡ADVERTENCIA! Antes de cada uso, asegúrese de que el tambor esté

suficientemente expandido para asegurar la banda durante el uso. Los accesorios sueltos pueden salir volando y causar lesiones al operador o a las personas cercanas.

Discos de lijado

Materiales: maderas, plásticos, metales blandos, cerámica, piedra y vidrio. Los discos de lijado son buenos para alisar y dar forma a la madera, fibra de vidrio,

decapar pintura y eliminar óxido. Los discos flexibles los hacen ideales para

lijado de superficies contorneadas y zonas de difícil acceso. Conéctelo a un mandril de tornillo y reemplácelos cuando se desgasten.

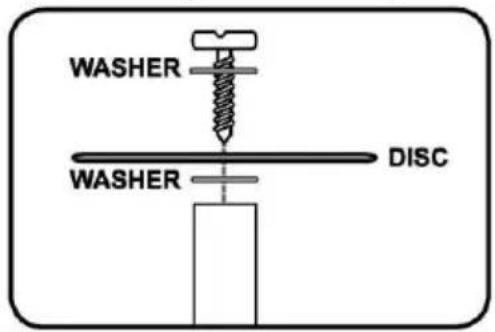

1. Afloje y retire el tornillo pequeño de la parte superior del mandril con el destornillador pequeño en la parte posterior de la llave pinza.

Retire también una de las arandelas del mandril.

1. Deslice un disco de lijado sobre el mandril, luego vuelva a colocar el tornillo para mantener el disco.

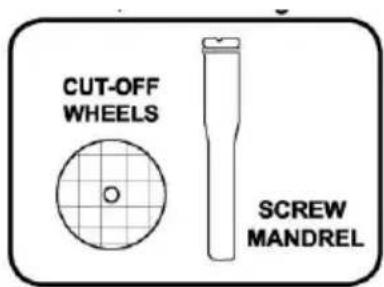

Materiales: maderas, plásticos, metales blandos, cerámica, piedra y vidrio.

Estos discos de esmeril se pueden usar para acortar pernos, re-ranurar, pelar...

cabezas de tornillos, cortando varillas pequeñas

y tubos o hacer agujeros rectangulares

para

En chapa metálica. Fijarlos a un tornillo.

mandril para su uso y reemplazarlos cuando

gastado.

1. Afloje y retire el tornillo pequeño de la parte superior del mandril. Retire también una de las arandelas del mandril.
2. Deslice un disco de corte sobre el mandril y luego vuelva a colocar la arandela y el tornillo para fijar el disco en su lugar.

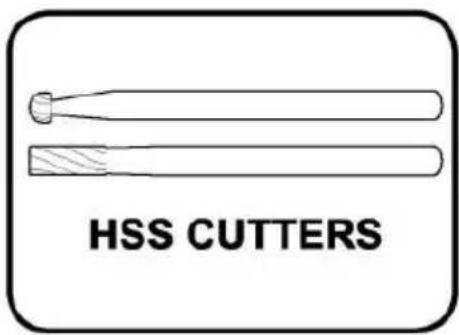

Materiales: cuero, maderas, plásticos, blandos.

metales (aluminio, cobre, latón, etc.) y arcilla.

Los cortadores de alta velocidad se pueden utilizar para

Tallar, cortar ranuras, surcos e incrustaciones o ahuecamientos de superficies.

Materiales: maderas, plásticos y blanc rieles.

Son ideales para hacer pequeños agujeros.

en piezas de trabajo. Cambie las piezas para adaptarse al tamaño del vástago de la broca.

Cepillos de acero

Materiales: latón, cobre, peltre, aluminio,

acero inoxidable. Los cepillos de acero son ideales

para eliminar óxido y corrosión, pulir,

desbarbar y alisar superficies, así como

para limpiar componentes eléctricos.

Nota: Deje que las puntas de los cepillos de alambre hagan el trabajo. No aplique demasiada presión ni use los lados de las cerdas sobre la superficie de trabajo, ya que esto podría desgastarlas y romperlas.

Cepillos de nailon

Materiales: plástico duro, aluminio, platería, joyas y otros objetos preciosos.

Los cepillos de nailon son ideales para trabajos ligeros.

desbarbado, limpieza general y

trabajos de pulido. También se pueden usar con compuesto de pulido (incluido) para una limpieza o pulido más rápido.

Ruedas de fieltro

Materiales: plásticos, joyas, blandos y metales ferrosos, piedra, vidrio y cerámica

Las ruedas de pulido de fieltro se pueden utilizar

para alisar superficies semi-rugosas, limpieza y pulido. La rueda de fieltro es ideal para pulir cubiertos o cubiertos

detallando con un alto brillo y restaurando

herrajes para puertas o ventanas. Se fijan al mandril cónico para su

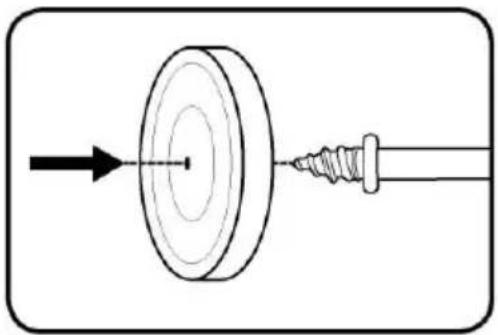

1. Enrosque la rueda de fieltro directamente hacia abajo sobre el mandril cónico y apriétela hasta el collar del vástago.

Punta de pulido de caucho

Materiales: piedra, cerámica y metales ferrosos.

Pequeñas rebabas y arañazos que quedan al lijar y pulir. También ideal para limpiar y definir surcos.

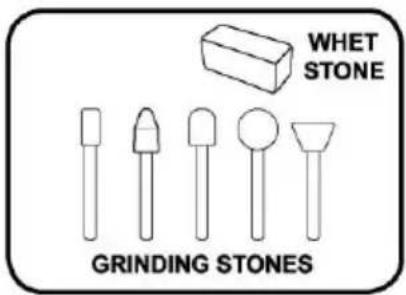

Piedras de moler

Materiales: metales blandos y duros (incluido acero inoxidable), cerámica

piedra, vidrio.

Las piedras de moler de óxido de aluminio

son ideales para limpiar uniones soldadas,

desbarbado de piezas fundidas, eliminación de óxido,

cortar remaches, afilar hojas de herramientas o

Solo para rectificado de metales de propósito general.

Las piedras de moler se desgastarán con el uso y harán que el posterior sea más eficaz.

Uso desigual y difícil de controlar para trabajos de precisión. Estos pueden ser remodelados utilizando el siguiente método: 1. Asegure la piedra de moler desequilibrada en la herramienta rotatoria.

1. Encienda la herramienta rotatoria y ejecútela.

la piedra de afilar ligeramente contra

la piedra de moler giratoria.

Esto eliminará los puntos altos en

el accesorio.

Nota: Mantenga un agarre firme sobre la herramienta rotatoria y la piedra de afilar.

No aplique una presión excesiva contra la piedra de afilar que gira. La piedra de afilar y la herramienta hacen el trabajo.

Nota: Los accesorios utilizados con los diferentes modelos de producto varían, por lo que es imposible ofrecer una introducción completa de ellos. Esta introducción es solo una referencia de funcionamiento. Los accesorios específicos deben determinarse en función de los artículos adquiridos.

¡ADVERTENCIA! Use gafas de seguridad, guantes bien ajustados y tenga cuidado con la colocación de los dedos al sostener la piedra de afilar contra el accesorio de molienda.

Limpieza y mantenimiento

Desconecte siempre el enchufe de la red eléctrica antes de iniciar cualquier trabajo de limpieza.

Limpieza

Mantenga todos los dispositivos de seguridad, las rejillas de ventilación y la carcasa del motor libres de suciedad y polvo en la medida de lo posible. Limpie el equipo con un paño limpio o sóplelo con aire comprimido. Le recomendamos que limpie el dispositivo inmediatamente después de cada uso.

Limpie el equipo regularmente con un paño húmedo y un poco de jabón suave. No utilice productos de limpieza ni disolventes, ya que podrían atacar las piezas de plástico del equipo. Asegúrese de que no entre agua en el dispositivo.

Mantenimiento

No hay piezas dentro del equipo que requieran mantenimiento adicional.

Fabricante: Shanghaimuxinmuyeyouxiangongsi

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importado a AUS: SIHAO PTY LTD. 1 ROKEVA STREET, EASTWOOD NSW 2122, Australia

Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anah Place, Rancho Cucamonga, CA 91730

UK

REP

YH CONSULTING LIMITED.
