S0J-FE12-10 - Rotationswerkzeug Vevor - Kostenlose Bedienungsanleitung

Marke	Vevor
Modell	S0J-FE12-10
Produkttyp	Kabelloses Rotationswerkzeug
Stromversorgung	Li-Ionen-Akku 8 V, 2500 mAh
Ladespannung	USB 5 V DC
Ladekabel	USB Typ-C Kabel
Ladezeit	Etwa 1,5 bis 2,5 Stunden
Leerlaufdrehzahl	5000 - 30000 U/min
Geschwindigkeitseinstellung	5 Stufen (1-5), Speicherfunktion
Spannzangengröße	1,6 mm / 2,3 mm / 3,2 mm
Akkuanzeige	4 LEDs
Überhitzungsschutz	Ja, automatische Abschaltung
Hauptfunktionen	Schleifen, Schmirgeln, Bürsten, Polieren, Gravieren, Trennen, Bohren
Im Lieferumfang enthaltenes Zubehör	Spannzangen, Schlüssel, Spannfutter, Scheiben, Bänder, Bürsten, Filzräder
Gewicht (ca.)	Etwa 0,4 kg
Abmessungen (ca.)	Etwa 20 x 5 x 5 cm
Pflege und Reinigung	Mit einem feuchten Tuch und milder Seife reinigen; keine Lösungsmittel verwenden.
Sicherheit	Spindelarretierung, Ein-/Ausschalter, Überhitzungsschutz
Ersatzteile	Spannzangen, Spannfutter, Schneid- und Schleifzubehör separat erhältlich
Reparierbarkeit	Keine vom Benutzer reparierbaren Teile; Kundendienst kontaktieren
Garantie	Standard-Hersteller garantie

Häufig gestellte Fragen - S0J-FE12-10 Vevor

Wie lade ich das Rotationswerkzeug zum ersten Mal auf?

Schließen Sie das mitgelieferte USB Typ-C Kabel an den Ladeanschluss und ein USB 5 V Netzteil an. Die Anzeige blinkt während des Ladevorgangs; wenn alle 4 LEDs leuchten, ist der Akku voll. Laden Sie vor der ersten Verwendung vollständig auf.

Was ist die maximale Geschwindigkeit des Werkzeugs?

Die Leerlaufdrehzahl kann 30 000 U/min erreichen. Die Einstellung reicht von Stufe 1 (5 000 U/min) bis Stufe 5 (30 000 U/min).

Wie wechsle ich das Zubehör?

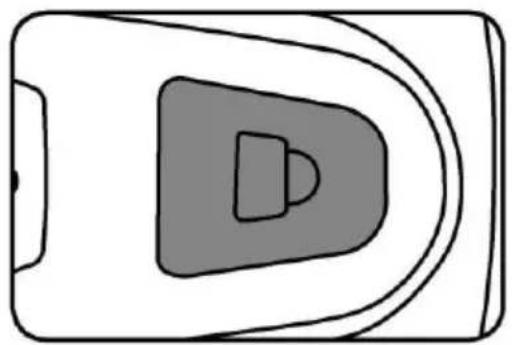

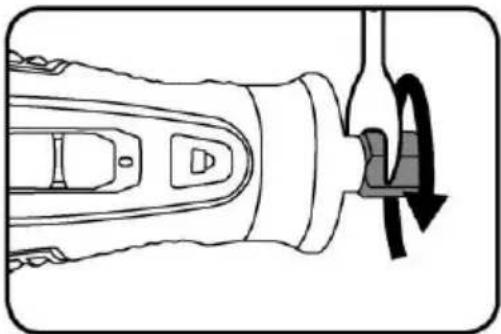

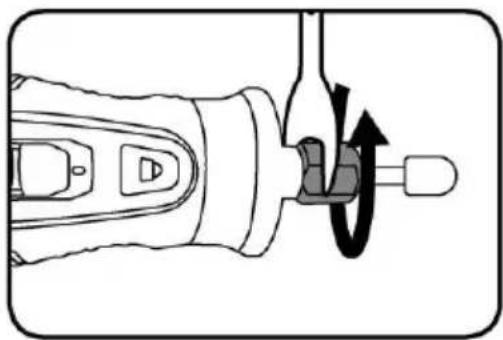

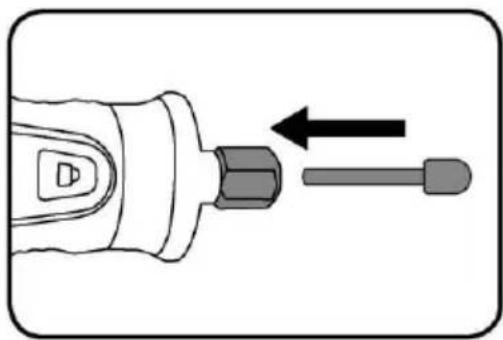

Drücken Sie die Spindelarretierung, lösen Sie die Spannzangenmutter mit dem mitgelieferten Schlüssel, setzen Sie den Schaft des Zubehörs ein, und ziehen Sie dann von Hand fest, während Sie die Arretierung gedrückt halten.

Welche Materialien kann ich mit diesem Werkzeug bearbeiten?

Es eignet sich für Holz, Kunststoff, Weichmetalle (Aluminium, Messing), Keramik, Stein, Glas und Edelstahl. Verwenden Sie das für das jeweilige Material geeignete Zubehör.

Wie vermeide ich Überhitzung?

Das Werkzeug verfügt über einen Überhitzungsschutz, der es automatisch abschaltet. Vermeiden Sie andauernde intensive Nutzung; lassen Sie es abkühlen, bevor Sie es wieder einschalten.

Was tun, wenn die Spannzange in der Mutter feststeckt?

Stecken Sie den Schaft eines Zubehörs in die Mutter, um die Spannzange zu lösen. Keine Gewalt anwenden; verwenden Sie bei Bedarf den Schlüssel.

Wird das Werkzeug mit einem Ladegerät geliefert?

Nein, das Produkt wird nicht mit einem Ladegerät geliefert. Verwenden Sie ein Standard-USB-Netzteil (5 V) mit dem mitgelieferten USB Typ-C Kabel.

Wie stelle ich die Geschwindigkeit ein?

Schalten Sie das Werkzeug ein, drücken Sie dann die Tasten « + » und « – », um die Geschwindigkeit zu erhöhen oder zu verringern. Die Standardgeschwindigkeit beim Einschalten ist Stufe 3 (20 000 U/min).

Kann ich Zubehör anderer Marken verwenden?

Es wird empfohlen, nur Zubehör zu verwenden, das für dieses Werkzeug ausgelegt ist (max. 3,2 mm Spannzange). Ungeeignetes Zubehör kann Unfälle verursachen.

Wie reinige ich das Rotationswerkzeug?

Trennen Sie es vor der Reinigung immer vom Strom. Verwenden Sie ein feuchtes Tuch mit milder Seife. Nicht in Wasser tauchen und keine Lösungsmittel verwenden. Blasen Sie die Lüftungsschlitze mit Druckluft aus.

BEDIENUNGSANLEITUNG S0J-FE12-10 Vevor

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich die klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

	Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.
	Warnung - Kennzeichnung bezüglich der Gefahr von Augenverletzungen
	Warnhinweis - Kennzeichnung bezüglich Hörverlustrisiko
	RICHTIGE ENTSORGUNGDieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt in der Europ Union einer getrennten Müllentsorgung unterliegt. Dies gilt für Produkt und alle mit diesem Symbol gekennzeichneten Zubehö Entsprechend gekennzeichnete Produkte dürfen nicht im Hausn entsorgt werden, sondern müssen an einer Sammelstelle für d Recycling von elektrischen und elektronischen Geräten abgegel werden.
	Um die natürlichen Ressourcen zu schonen, recyceln oder entsorgen Sie den Akku bitte ordnungsgemäß. Dieser Akku e Lithium-Ionen-Batterien. Informationen zu verfügbaren Recycling- und/oder Entsorgungsmöglichkeiten. Entladen Sie den Akku dur den Betrieb Ihres Werkzeugs und entfernen Sie dann den Ak aus dem Werkzeuggehäuse und bedecken Sie die Akkuanschl mit Hochleistungskleber Klebeband, um Kurzschlüsse und Energieentladungen zu vermeiden. Versuchen Sie nicht, die Komponenten.

Sicherheitshinweise

Bitte drücken Sie die Spindelarretierung nicht bei laufender Maschine, um Schäden an der Maschine oder Sicherheitsunfälle zu vermeiden.

Sicherheitshinweise

Warnung: Lesen Sie alle Sicherheitshinweise und Anweisungen. Das Befolgen der Warnungen und Anweisungen kann zu Stromschlägen führen, Brand und/oder schwere Verletzungen.

Bewahren Sie alle Warnhinweise und Anweisungen für die Zukunft auf.

1) Sicherheit am Arbeitsplatz

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder dunkle Bereiche können zu Unfällen führen. b) Betreiben Sie Elektrowerkzeuge nicht in explosionsgefährdeten Bereichen, wie z. B. in der

Vorhandensein von brennbaren Flüssigkeiten, Gasen oder Staub.

Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung eines Elektrowerkzeugs fern.

Ablenkungen können dazu führen, dass Sie die Kontrolle verlieren.

2) Elektrische Sicherheit

a) Der Stecker des Elektrowerkzeugs muss in die Steckdose passen. Verändern Sie den Stecker niemals. Verwenden Sie keine Adapterstecker mit geerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen reduzieren das Risiko eines Stromschlags. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohren, Heizkörpern, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko von Stromschlag, wenn Ihr Körper geerdet ist. c) Setzen Sie Elektrowerkzeuge nicht Regen oder Nässe aus. Eindringendes Wasser erhöht das Risiko eines Stromschlags. d) Missbrauchen Sie das Kabel nicht. Verwenden Sie das Kabel niemals zum Tragen, Ziehen oder um den Netzstecker des Elektrowerkzeugs zu ziehen. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten oder beweglichen Teilen fern. Beschädigte oder verwickelte Kabel erhöhen die Gefahr eines elektrischen Schlags. e) Verwenden Sie beim Betrieb eines Elektrowerkzeugs im Freien ein Verlängerungskabel, das für den Einsatz im Freien geeignet ist. Die Verwendung eines für den Außenbereich geeigneten Kabels verringert die Stromschlaggefahr.

3) Persönliche Sicherheit

a) Bleiben Sie wachsam, achten Sie darauf, was Sie tun, und verwenden Sie

gesunden Menschenverstand, wenn Sie ein Elektrowerkzeug bedienen.

Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Umgang mit Elektrowerkzeugen kann zu schweren Verletzungen führen.

b) Verwenden Sie persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz.

Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz reduziert unter entsprechenden Bedingungen Personenschäden.

c) Verhindern Sie unbeabsichtigtes Starten. Stellen Sie sicher, dass der Schalter in der Aus-Position ist, bevor Sie das Gerät an die Stromquelle und/oder den Akku anschließen, es aufnehmen oder tragen. Das Tragen von Elektrowerkzeugen mit dem Finger auf dem Schalter oder das Anschließen von eingeschalteten Elektrowerkzeugen kann zu Unfällen führen.

d) Entfernen Sie alle Einstellschlüssel oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Schraubenschlüssel oder Schlüssel, der an einem rotierenden Teil des Werkzeugs befestigt ist, kann zu Verletzungen führen.

e) Überstrecken Sie sich nicht. Achten Sie stets auf sicheren Stand und halten Sie das Gleichgewicht. Dies ermöglicht eine bessere Kontrolle des Elektrowerkzeugs in unerwarteten Situationen.

f) Kleiden Sie sich angemessen. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Ihr Haar, Kleidung und Handschuhe von beweglichen Teilen fern. Lose Kleidung, Schmuck oder lange Haare können in beweglichen Teilen hängen bleiben.

g) Wenn Vorrichtungen zum Anschluss von Staubabsaugung und -sammlung vorhanden sind, stellen Sie sicher, dass diese angeschlossen und ordnungsgemäß genutzt werden.

Der Einsatz dieser Geräte kann die staubbedingten Gefahren verringern.

4) Verwendung und Pflege des Akkuwerkzeugs

a) Stellen Sie sicher, dass sich der Schalter in der Aus-Position befindet, bevor Sie den Akku einsetzen.

Das Einsetzen des Akkupacks in eingeschaltete Elektrowerkzeuge kann zu

Unfällen führen.

b) Laden Sie nur mit dem vom Hersteller angegebenen Ladegerät auf. Ein Ladegerät, das für einen Akkutyp geeignet ist. c) Verwenden Sie Elektrowerkzeuge nur mit den dafür vorgesehenen Akkus. Die Verwendung anderer Akkus kann zu Verletzungen und Brandgefahr führen. d) Wenn der Akku nicht verwendet wird, halten Sie ihn von anderen Metallgegenständen wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen fern, die eine Verbindung zwischen den Anschlüssen herstellen können. Ein Kurzschluss der Akkuanschlüsse kann zu Verbrennungen oder Bränden führen. e) Bei unsachgemäßer Handhabung kann Flüssigkeit aus dem Akku austreten. Kontakt vermeiden. Bei versehentlichem Kontakt mit Wasser spülen. Bei Augenkontakt zusätzlich ärztliche Hilfe aufsuchen. Austretende Flüssigkeit kann Reizungen oder Verbrennungen verursachen.

5) Sicherheitshinweise für alle Arbeitsvorgänge

Allgemeine Sicherheitshinweise zum Schleifen, Sandstrahlen, Drahtbürsten, Polieren, Schnitzen oder Trennschleifen:

a) Dieses Elektrowerkzeug ist zum Schleifen, Sandstrahlen, Polieren, Schnitzen oder Trennen vorgesehen. Lesen Sie alle Sicherheitshinweise, Anweisungen, Abbildungen und technischen Daten, die diesem Elektrowerkzeug beiliegen. Die Nichtbeachtung der folgenden Anweisungen kann zu Stromschlag, Brand und/oder schweren Verletzungen führen. Hinweis! Listen Sie nur die anwendbaren Vorgänge auf. b) Verwenden Sie kein Zubehör, das nicht speziell vom Werkzeughersteller entwickelt und empfohlen wurde. Nur weil das Zubehör an Ihrem Elektrowerkzeug angebracht werden kann, garantiert dies keinen sicheren Betrieb. Wenn es schneller läuft als seine Nenngeschwindigkeit, kann es zerbrechen und auseinanderfliegen. d) Der Außendurchmesser und die Dicke Ihres Zubehörs müssen innerhalb der Nennleistung Ihres Elektrowerkzeugs liegen. Falsch dimensioniertes Zubehör kann nicht ausreichend kontrolliert werden. e) Die Aufnahmegröße von Schleifscheiben, Schleifwalzen oder anderem Zubehör muss genau auf die Spindel oder Spannzange des Elektrowerkzeugs abgestimmt sein.

Zubehör, das nicht zur Befestigungsvorrichtung des Elektrowerkzeugs passt, führt zu Unwucht, übermäßigen Vibrationen und kann zum Verlust der Kontrolle über das Werkzeug führen.

f) Auf einem Dorn montierte Schleifscheiben, Schleifwalzen, Fräser oder anderes Zubehör müssen vollständig in die Spannzange oder das Spannfutter eingesetzt sein. Wenn der Dorn nicht ausreichend gehalten wird und/oder der Überhang der Schleifscheibe zu lang ist, kann sich die montierte Schleifscheibe lösen und mit hoher Geschwindigkeit herausgeschleudert werden. g) Verwenden Sie kein beschädigtes Zubehör. Überprüfen Sie das Zubehör vor jedem Gebrauch, z. B. die Schleifscheiben auf Absplitterungen und Risse, die Schleifwalze auf Risse, Abnutzung oder übermäßigen Verschleiß und die Drahtbürste auf lose oder gebrochene Drähte.

Wenn das Elektrowerkzeug oder Zubehör herunterfällt, überprüfen Sie es auf Schäden oder installieren Sie ein unbeschädigtes Zubehör. Halten Sie sich und andere Personen nach der Überprüfung und Installation des Zubehörs von der Ebene des rotierenden

Zubehör fern und lassen Sie das Elektrowerkzeug eine Minute lang mit maximaler Leerlaufdrehzahl laufen. Beschädigtes Zubehör zerbricht normalerweise während dieser Testzeit.

h) Tragen Sie persönliche Schutzausrüstung. Je nach Anwendung Gesichtsschutz, Schutzbrille oder Schutzbrille verwenden. Tragen Sie gegebenenfalls Staubmaske, Gehörschutz, Handschuhe und eine Werkstattschürze, die kleine Schleif- oder Werkstücksplitter abhält. Der Augenschutz muss in der Lage sein, umherfliegende Partikel, die bei verschiedenen Arbeitsvorgängen entstehen, abzufangen. Die Staubmaske oder das Atemschutzgerät muss in der Lage sein, die bei Ihrem Arbeitsvorgang entstehenden Partikel zu filtern.

Längerer Lärm mit hoher Intensität kann zu Hörverlust führen.

i) Halten Sie Unbeteiligte in sicherem Abstand vom Arbeitsbereich. Jeder, der im Arbeitsbereich ist, muss persönliche Schutzausrüstung tragen.

Bruchstücke des Werkstücks oder eines zerbrochenen Zubehörs können wegfliegen und Verletzungen außerhalb des unmittelbaren Arbeitsbereichs verursachen.

c) Die Nenndrehzahl des Schleifzubehörs muss mindestens der auf dem Elektrowerkzeug angegebenen Höchstdrehzahl entsprechen. Schleifzubehör

j) Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Schneidwerkzeug mit versteckten Leitungen oder dem eigenen Kabel in Berührung kommen kann. Wenn das Schneidwerkzeug mit einem "stromführenden" Kabel in Berührung kommt, können die metallischen Teile des Elektrowerkzeugs unter Spannung stehen und dem Bediener einen Stromschlag versetzen.

k) Halten Sie das Werkzeug während des Startvorgangs immer fest in der Hand. Das Reaktionsdrehmoment des Motors beim Beschleunigen auf die volle Drehzahl kann dazu führen, dass sich das Werkzeug dreht.

l) Verwenden Sie, wenn möglich, Klemmen zum Stützen des Werkstücks. Halten Sie niemals ein kleines Werkstück in der einen Hand und das Werkzeug in der anderen, während Sie es verwenden. Das Einspannen eines kleinen Werkstücks ermöglicht es Ihnen, Ihre Hand(en) zu verwenden, um das Werkzeug zu steuern. Rundmaterial wie Dübelstangen, Rohre oder Schläuche neigt dazu, beim Schneiden zu rollen und kann dazu führen, dass der Bohrer klemmt oder auf das Werkstück springt.

m) Halten Sie das Kabel vom rotierenden Zubehör fern. Wenn Sie die Kontrolle verlieren, kann das Kabel durchtrennt oder eingeklemmt werden und Ihre Hand oder Ihr Arm können in das sich drehende Zubehör gezogen werden.

n) Legen Sie das Elektrowerkzeug niemals ab, bevor das Zubehör zum vollständigen Stillstand gekommen ist. Das rotierende Zubehör kann die Oberfläche greifen und das Elektrowerkzeug außer Kontrolle ziehen.

0) Nach dem Ändern der Bits oder dem Vornehmen von Anpassungen stellen Sie sicher, dass die Spannzangenmutter, das Spannfutter oder andere Einstellvorrichtungen fest angezogen sind.

Lose Einstellvorrichtungen können sich unerwartet verschieben und zu einem Verlust der Kontrolle führen; lose rotierende Komponenten werden heftig geschleudert.

p) Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Der Kontakt mit dem rotierenden Zubehör könnte Ihre Kleidung beschädigen und das Zubehör in Ihren Körper treiben.

q) Reinigen Sie regelmäßig die Lüftungsschlitze des Elektrowerkzeugs. Der Motorlüfter saugt Staub in das Gehäuse, und übermäßige Ansammlung von pulverförmigem Metall kann elektrische Gefahren verursachen.

r) Betreiben Sie das Elektrowerkzeug nicht in der Nähe von brennbaren Materialien. Funken könnten diese Materialien entzünden.

s) Verwenden Sie kein Zubehör, das flüssige Kühlmittel benötigt. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu Stromschlägen oder Schocks führen.

6) Weitere Sicherheitshinweise für alle Operationen

Rückschlag und damit verbundene Warnungen:

Ein Rückschlag ist eine plötzliche Reaktion auf ein eingeklemmtes oder hängengebliebenes rotierendes Werkzeug, Schleifband, Bürste oder anderes Zubehör. Einklemmen oder Hängenbleiben führt zum Stillstand des rotierenden Zubehörs, wodurch das unkontrollierte Elektrowerkzeug in die entgegengesetzte Drehrichtung gezwungen wird. Wenn beispielsweise eine Schleifscheibe im Werkstück hängen bleibt oder eingeklemmt wird, kann sich die Kante der Scheibe, die in die Klemmstelle eindringt, in die Oberfläche des Materials eingraben und das Rad kann ausbrechen oder wegschlagen. Je nach Bewegungsrichtung des Rades an der Klemmstelle kann das Rad auf den Bediener zu oder von ihm weg springen. Unter diesen Bedingungen können auch Schleifscheiben brechen. Ein Rückschlag ist die Folge von Missbrauch des Elektrowerkzeugs und/oder falscher Betriebsverfahren oder -bedingungen und kann durch die folgenden Vorsichtsmaßnahmen vermieden werden.

a) Halten Sie das Elektrowerkzeug fest und positionieren Sie Körper und Arm so, dass Sie den Rückschlagkräften standhalten können. Der Bediener kann die Rückschlagkräfte kontrollieren, wenn er die entsprechenden Vorsichtsmaßnahmen trifft.

b) Seien Sie besonders vorsichtig, wenn Sie an Ecken, scharfen Kanten usw. arbeiten. Vermeiden Sie ein Aufprallen und Hängenbleiben des Zubehörs. Ecken, scharfe Kanten oder Aufprallen können dazu führen, dass sich das rotierende Zubehör verfängt und einen Kontrollverlust oder Rückschlag verursacht.

c) Beim Anbringen eines gezahnten Sägeblattes, da solche Blätter bei häufigem Rückschlag zu Verletzungen führen können, achten Sie darauf, dass Sie das Rotationswerkzeug fest im Griff haben und Ihren Körper und Arm so positionieren, dass Sie den Rückschlagkräften standhalten können.

d) Führen Sie den Bohrer immer in die gleiche Richtung in das Material ein, in die die Schneide aus dem Material austritt (also in die gleiche Richtung, in die die Späne geschleudert werden). Wird das Werkzeug in die falsche Richtung geführt,

klettert die Schneide des Bohrers aus dem Werkstück und zieht das Werkzeug in diese Richtung.

e) Bei der Verwendung von Rotationsfeilen, Trennscheiben, Schnellschneidern oder Hartmetallfräsern muss das Werkstück immer gut eingespannt sein. Diese Scheiben blockieren, wenn sie in der Nut leicht verkanten, und können einen Rückschlag verursachen.

Wenn eine Trennscheibe klemmt, bricht in der Regel die Scheibe selbst. Wenn eine Rotationsfeile, ein Hochgeschwindigkeitsschneider oder ein Hartmetallfräser klemmt, kann dieser aus der Nut springen und Sie könnten die Kontrolle über das Werkzeug verlieren.

6) Zusätzliche Sicherheitshinweise für Schleif- und Trennarbeiten

Spezifische Sicherheitshinweise für Schleif- und Trennarbeiten:

a) Verwenden Sie nur die für Ihr Elektrowerkzeug empfohlenen Scheibentypen und nur für die empfohlenen Anwendungen. Beispiel: Schleifen Sie nicht mit der Seite einer Trennscheibe. Trennscheiben sind für das Umfangsschleifen vorgesehen. Seitenkräfte, die auf diese Scheiben einwirken, können zu deren Bruch führen.

b) Für Schleifkegel und -stopfen mit Gewinde verwenden Sie nur unbeschädigte Schleifscheibendorne mit ungekürztem Flansch in der richtigen Größe und Länge. Geeignete Dorne verringern die Bruchgefahr.

c) Vermeiden Sie es, die Trennscheibe zu blockieren oder übermäßigen Druck auszuüben. Versuchen Sie nicht, eine zu tiefe Schnitttiefe zu erzielen.

Überbeanspruchung der Scheibe erhöht die Belastung und die Gefahr eines Verdrehens oder Hängenbleibens der Scheibe im Schnitt sowie die Gefahr eines Rückschlags oder Scheibenbruchs.

d) Halten Sie Ihre Hand nicht in einer Linie mit und hinter der rotierenden Scheibe. Wenn sich die Scheibe im Betriebszustand von Ihrer Hand wegbewegt, kann ein möglicher Rückschlag die sich drehende Scheibe und das Elektrowerkzeug direkt auf Sie zuschleudern.

e) Wenn die Trennscheibe eingeklemmt oder verklemmt ist oder wenn Sie den Schnitt aus irgendeinem Grund unterbrechen, schalten Sie das Elektrowerkzeug aus und halten Sie es ruhig, bis die Trennscheibe zum Stillstand gekommen ist. Versuchen Sie niemals, die Trennscheibe aus dem Schnitt zu entfernen, während sie sich noch in Bewegung befindet. Andernfalls

kann ein Rückschlag auftreten. Untersuchen Sie und ergreifen Sie Korrekturmaßnahmen, um

die Ursache für das Einklemmen oder Hängenbleiben des Rades zu beheben.

f) Starten Sie den Schneidvorgang nicht im Werkstück neu. Lassen Sie die Scheibe ihre volle Drehzahl erreichen und führen Sie den Schnitt vorsichtig durch. Die Scheibe kann klemmen, wandern oder einen Rückschlag verursachen, wenn das Elektrowerkzeug im Werkstück erneut gestartet wird. g) Stützen Sie Platten oder übergroße Werkstücke ab, um das Risiko eines Einklemmens und Rückschlags der Scheibe zu minimieren. Große Werkstücke neigen dazu, unter ihrem Eigengewicht durchzuhängen. Unter dem Werkstück müssen Stützen in der Nähe der Schnittlinie und in der Nähe der Werkstückkanten auf beiden Seiten der Scheibe angebracht werden. h) Seien Sie besonders vorsichtig, wenn Sie einen „Taschenschnitt“ in

bestehende Wände oder andere unübersichtliche Bereiche machen. Das hervorstehende Rad könnte Gas- oder Wasserleitungen, elektrische Leitungen oder Gegenstände durchschneiden, die einen Rückschlag verursachen können.

Lesen Sie alle Sicherheitshinweise und Anweisungen. Die Nichtbeachtung der Hinweise und Anweisungen kann zu Stromschlägen, Bränden und/oder schweren Verletzungen führen.

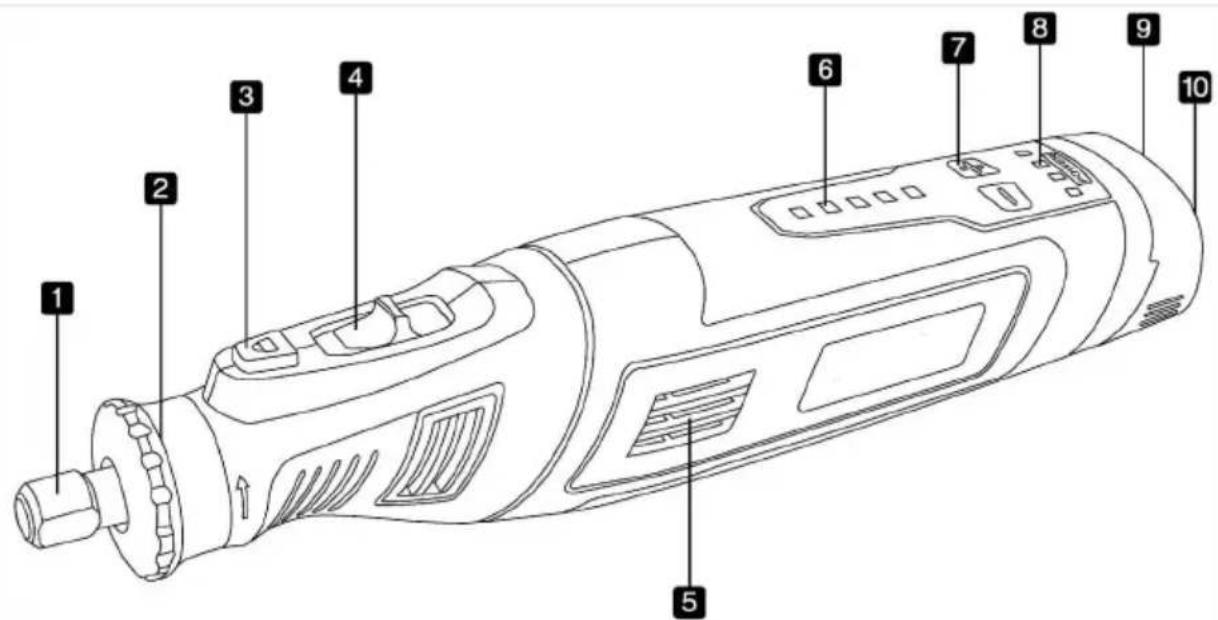

1. Spannmutter
2. Wellenbund
3. Wellenverriegelungsknopf
4. Ein-/Aus-Taste
5. Lüftungsschlitze
6. Geschwindigkeitsanzeigeleuchten
7. Tasten zur Geschwindigkeitsregelung
8. Batteriestatusanzeige
9. Ladeanschluss
10. Aufhängering

HINWEIS: Dieses Produkt wird ohne Ladegerät geliefert.

Technische Daten

Wiederaufladbarer Akku:	8 V Li-lonen, 2500 mAh
Ladespannung:	USB 5 V DC
Ladekabel:	USB-Kabel Typ C
Akkuladezeit:	ca. 1,5-2,5 Stunden
Leerlaufdrehzahl:	5000-30000 U/min
Spannzangengröße:	1,6 mm (1/16 Zoll) / 2,3 mm (3/32 Zoll) mm (1/8 Zoll)

Betrieb

Aufladen des Werkzeugs

Hinweis! Der Mini Grinder wird werkseitig nicht vollständig geladen geliefert. Laden Sie das Gerät vor der ersten Verwendung unbedingt auf.

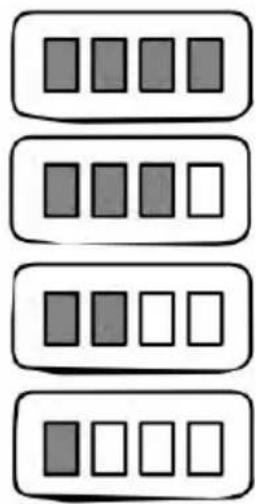

Batteriestatusanzeige

Das Rotationswerkzeug ist mit einer Batteriestatusanzeige ausgestattet, die den Ladezustand des Akkus anzeigt. Drücken Sie die Ein-/Aus-Taste und sehen Sie, welche LED leuchtet, um den Status anzuzeigen.

Hinweis: Sobald das Gerät zum Laden angeschlossen ist, leuchtet die Batteriestatusanzeige

und blinkt während des Ladevorgangs. Wenn alle vier LEDs ohne Blinken leuchten, ist das Werkzeug vollständig aufgeladen.

Ein-/Ausschalten des Werkzeugs und Einstellen des Geschwindigkeitsbereichs

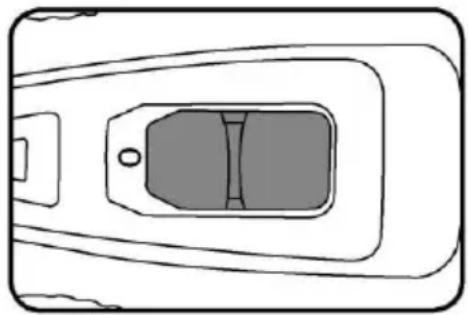

Werkzeug ein-/ausschalten

1. Drücken Sie die Ein-/Aus-Taste, um das Gerät einzuschalten. Die LEDs der Batteriestatusanzeige leuchten auf.
2. Um das Werkzeug auszuschalten, drücken Sie die Ein-/Aus-Taste erneut.

Einstellen des Geschwindigkeitsbereichs

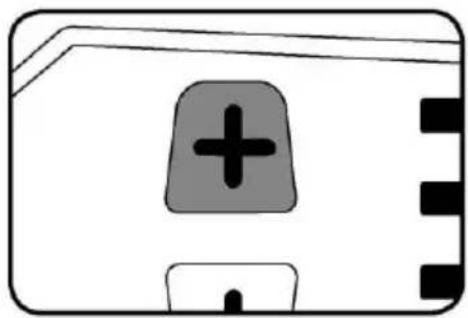

1. Sobald das Werkzeug eingeschaltet ist, drücken Sie die Taste „+“, um die

Geschwindigkeit zu erhöhen.

Hinweis: Die Standardgeschwindigkeit des Werkzeugs beim Einschalten beträgt 20. Drücken Sie die

Mit den Tasten „+“ und „—“ können Sie die Geschwindigkeitseinstellung

zwischen 5

und 30.

Hinweis: Dieses Rotationswerkzeug verfügt über eine Speicherfunktion für die Gangeinstellung. Wenn Sie

Stellen Sie die Geschwindigkeit auf „15“ ein. Das Werkzeug bleibt auch nach

einem Neustart bei der Geschwindigkeit „15“.

1. Um die Geschwindigkeit zu verringern, drücken Sie die Schaltfläche

Hinweis! Dieses Werkzeug ist ein Mini-Schleifgerät für leichte Anwendungen.

Es ist für schwere Beanspruchung oder Dauerbetrieb über lange Zeiträume geeignet.

Das Tool ist als eines der leistungsstärksten Tools auf diesem Niveau konzipiert. Es ist perfekt für leichte Heimwerker- und Bastelarbeiten und kann auch für kleinere Arbeiten verwendet werden.

zum Schneiden, Bohren oder Fräsen, aber nicht für Dauerbetrieb empfohlen bei langer Arbeitszeit oder schwerer Arbeit, da es immer noch eine

Mini-Schleifmaschine für leichte Arbeit

Anwendungen. Um zu verhindern, dass der Benutzer das Werkzeug missbraucht, ist es mit einer Überhitzungsschutz-

Schutzfunktion ausgestattet. Sobald das Werkzeug überbeansprucht ist und schnell überhitzt, schaltet die Überhitzungsschutzfunktion das Werkzeug ab, um

Beschädigung zu vermeiden. Nach dem Werkzeug ruhen und abkühlen auf die normale Temperatur,

Starten Sie es für Ihre Arbeit neu.

Bedienungsanleitung zur Verwendung des Rotationswerkzeugs

Der erste Schritt beim Erlernen der Verwendung des Rotationswerkzeugs besteht darin, ein „Gefühl“ dafür zu bekommen.

Halten Sie es in der Hand und spüren Sie sein Gewicht und seine Balance. Sie die Verjüngung

das Gehäuse. Halten Sie das Gerät immer vom Gesicht fern. Zubehör

können bei der Handhabung beschädigt werden und können auseinanderfliegen wenn sie auf

Geschwindigkeit. Dies ist nicht üblich, aber es passiert. Immer wenn Sie die Achten Sie beim Arbeiten mit dem Werkzeug darauf, die Lüftungsschlitze nicht der Hand zu verdecken. Dadurch wird die

Luftstrom und führt zur Überhitzung des Motors. Für beste Kontrolle bei Arbei im Nahbereich,

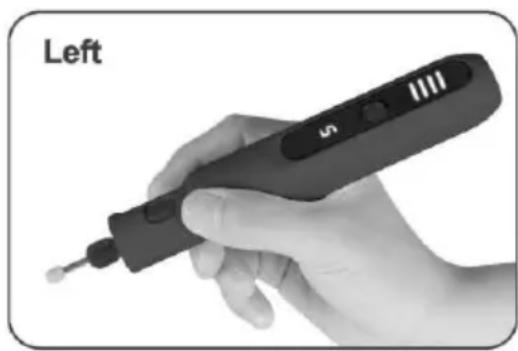

Halten Sie das Rotationswerkzeug wie einen Bleistift zwischen Daumen und vi Fingern.

(Siehe Abbildung links). Die "Golf Grip"-Methode zum Halten des Werkzeugs k Wird für aggressivere Vorgänge wie das Schleifen einer flachen Oberfläche od mit Trennscheiben. (Siehe Abbildung rechts)

Üben Sie zunächst an Abfallmaterialien, um zu sehen, wie die

Hochgeschwindigkeit des Rotationswerkzeugs

Aktion ausführt. Bedenken Sie, dass die Arbeit durch die Geschwindigkeit der Werkzeug und durch das Zubehör in der Spannzange. Sie sollten sich nicht

das Werkzeug während des Gebrauchs. Senken Sie stattdessen das rotierende Zubehör leicht auf die

Arbeit und lassen Sie es den Punkt berühren, an dem Sie schneiden (oder schleifen) möchten

oder Ätzen usw.) zu beginnen. Konzentrieren Sie sich darauf, das Werkzeug die Arbeit führen zu lassen

mit sehr wenig Druck von der Hand. Lassen Sie das Zubehör die

Arbeit machen. Normalerweise ist es am besten, eine Reihe von Durchgängen mit dem Werkzeug zu machen, anstatt

zu versuchen, die ganze Arbeit in einem Durchgang zu erledigen. Um beispielsweise einen Schnitt zu machen,

führen Sie das Werkzeug über das Werkstück hin und her, ähnlich wie Sie einen kleinen

Pinsel führen. Schneiden Sie bei jedem Durchgang ein wenig Material ab, bis Sie die gewünschte

Tiefe erreicht haben. Für die meisten Arbeiten ist die sanfte Berührung am besten. Damit haben Sie die

beste Kontrolle, sind weniger fehleranfällig und erhalten die effizienteste Arbeit aus dem Zubehör.

Geschwindigkeitseinstellung für Zubehör:

Hinweis! Bitte überprüfen Sie die Referenzliste und wählen Sie die richtige Geschwindigkeit für jeden Auftrag, bevor Sie die Artikel entsprechend verwenden. Die Anzahl der Geschwindigkeitsstufen liegt zwischen 1 und 5, die

Geschwindigkeit zwischen 5.000 und 30.000 U/min.

Hinweis! Die folgende Tabelle beschreibt lediglich die Verwendungsmethoden des Zubehörs für dieses Werkzeug, z. B. Anwendungsszenarien,

Verarbeitungsmaterialien, empfohlene Geschwindigkeitsauswahl usw. Dies

bedeutet nicht, dass das Verkaufspaket alle diese Zubehörteile enthält. Das

tatsächlich im Verkaufspaket enthaltene Zubehör finden Sie in der Beschreibung des Verkaufslinks.

Functions	Images	Accessory Description	Cork	Hardwood	Plastic	Steel	Aluminum, brass, etc.	Shell, stone	Ceramic	Glass
Sanding		Sanding paper	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	—	—	—
		Sanding bands	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	—
Cutting		Cutting blade	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	—	—	—	—	—
		Cut off wheels fiberglass	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	—	—	—
Grinding/ Sharpening		Silicon carbide grinding wheels with shank	—	—	—	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	—
		Aluminum oxide Grinding wheels with shank	—	—	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	—
		Rubber grinder with shank	—	—	—	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	—	—	Speed 3-5 RPM12-20k
Carving/ Engraving		Diamond grinding needle	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k
		HSS cutter	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	—	—	—	—	—
Drilling		HSS drill bit	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	—	—	—	—	—
Cleaning/ Polishing		Brushes	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k
		Felt wheels / Mandrel	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM11-20k
Accessories		Collets	To clamp accessories
		Wrench	For replacing the accessories
		Mandrel for cut off wheel	To link Rubber emery wheel/ Sanding paper / Diamond wheel/cut off wheels/ Grinding wheels
		Sanding shank	Mandrel drum for sanding bands installation

Zubehör

Anbringen von Zubehör

1. Halten Sie die Wellenverriegelungstaste gedrückt.

1. Lösen Sie die Spannzangenmutter mit dem mitgelieferten Spannzangenschlüssel leicht.

1. Setzen Sie den Schaft des Zubehörs in die Spannzange ein.

1. Ziehen Sie bei eingerastetem Schaftverriegelungsknopf die Spannzangenmutter mit den Fingern fest, bis der Zubehörschaft fest von der Spannzange gehalten wird.

Hinweis: Vermeiden Sie ein übermäßiges Anziehen der Spannmutter, wenn kein Zubehör

eingesetzt wird, da dies dazu führen kann, dass die Spannzange in der Spannmutter hängen bleibt.

Wenn dies passiert, schieben Sie den Schaft eines Zubehörs in das Loch der Spannzangenmutter.

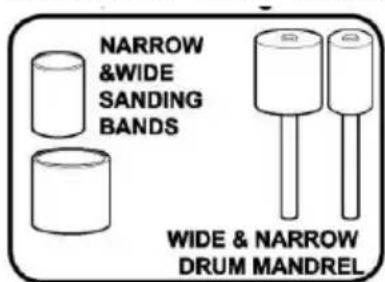

Schleifbänder

Materialien: Holz, Kunststoff, Weichmetall, Keramik, Stein und Glas. Schleifbänder eignen sich zum Formen von Holz, Glätten von Kanten und Schleifen von Innenrundungen. Dank der Trommeldorne lassen sich die Schleifbänder bei Verschleiß und nachlassender Körnung einfach austauschen.

1. Mit dem kleinen Schraubendreher auf der Rückseite des Spannzangenschlüssels lösen Sie die kleine Schraube am Trommeldorn zum Zusammenziehen der Trommel.
2. Schieben Sie ein Schleifband auf die Trommel und ziehen Sie die Schraube an, um das Band an Ort und Stelle zu fixieren.

WARNUNG! Stellen Sie vor jedem Gebrauch sicher, dass die Trommel

ausreichend gedehnt ist, um das Band während des Gebrauchs zu sich. Lose Zubehörteile können wegfliegen und den Bediener und/oder umstehende Personen verletzen.

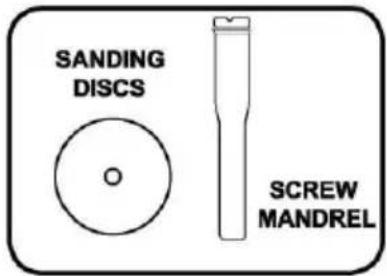

Schleifscheiben

Materialien: Holz, Kunststoff, Weichmetall, Keramik, Stein und Glas.

Schleifscheiben eignen sich gut zum Glätten und Formen von Holz oder Fiberglas,

Entlacken und Rost entfernen. Die flexiblen Scheiben eignen sich gut zum Schleifen von konturierten Oberflächen und schwer erreichbaren

Bereichen. Befestigen Sie diese zur Verwendung an einem Schraubdorn und ersetzen Sie sie bei Verschleiß.

1. Lösen und entfernen Sie die kleine Schraube von der Oberseite des Schraub-

Dorns mit dem kleinen Schraubendreher auf der Rückseite des Spannzangenschlüssels.

Entfernen Sie auch eine der Unterlegscheiben vom Dorn.

1. Schieben Sie eine Schleifscheibe auf den Dorn, dann ersetzen Sie die Unterlegscheibe und eine Schraube, um die Scheibe zu halten.

auf die Unterlegscheibe an ihrem Platz

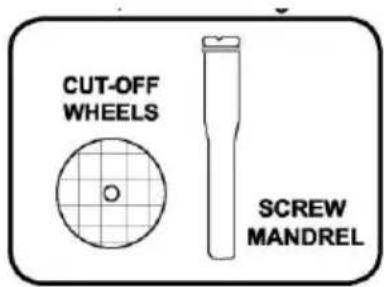

Trennscheiben

Materialien: Holz, Kunststoff, Weichmetall, Keramik, Stein und Glas.

Diese Schmirgelscheiben können verwendet werden für

Bolzen kürzen, neu schlitzen, ausgezogene Schraubenköpfe, Durchtrennen kleiner

Stäbe

und Rohre oder das Bohren rechteckiger Löcher in Blech. Befestigen Sie diese an einer Schraube Dorn für den Gebrauch und ersetzen Sie sie, wenn getragen.

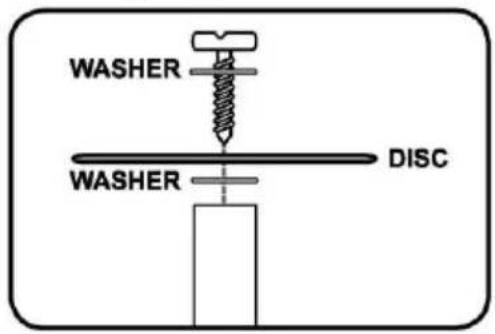

1. Lösen und entfernen Sie die kleine Schraube von der Oberseite des Schraube

Dorn. Entfernen Sie auch eine der Unterlegscheiben vom Dorn.

1. Schieben Sie eine Trennscheibe auf den Dorn und ersetzen Sie da die

Unterlegscheibe und Schraube, um die Scheibe an ihrem Platz zu hal

Materialien: Leder, Holz, Kunststoff, weiche Metalle (Aluminium, Kupfer, Messing und Ton.

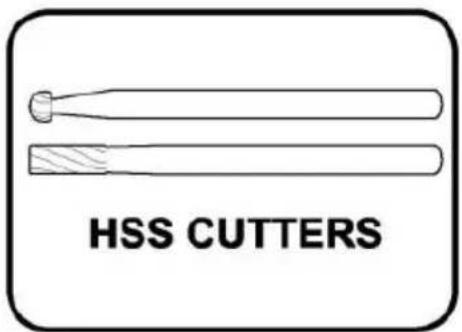

Hochgeschwindigkeitsschneider können verwendet werden für

Schnitzen, Ausschneiden von Nuten, Schlitzen und

Intarsien oder Aushöhlen von Oberflächen.

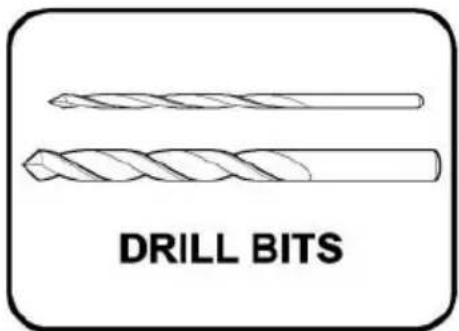

Materialien: Holz, Kunststoff und weiche Metalle.

Diese sind ideal zum Bohren kleiner Löcher

in Werkstücken. Wechseln Sie die Spannzangen aus

passend zur Größe des Bohrerschafts.

Stahlbürsten

Materialien: Messing, Kupfer, Zinn, Aluminium,

Edelstahl. Die Stahlbürsten sind ideal zum Entfernen von Rost und Korrosion, Polieren,

Entgraten und Glätten von Oberflächen sowie zur Reinigung elektrischer Komponenten.

Hinweis: Lassen Sie die Spitzen der Drahtbürsten die Arbeit erledigen. Üben Sie keinen übermäßigen Druck aus und verwenden Sie nicht die Seiten der Borsten auf der Arbeitsfläche, da dies zum Verschleiß und Brechen der Borsten führen kann.

Nylonbürsten

Materialien: Hartplastik, Aluminium, Silberwaren, Schmuck und andere wertvolle

Metalle.

Die Nylonbürsten sind ideal für leichtes Entgraten, allgemeine Reinigung und

Polierarbeiten. Diese können auch mit Polierpaste (nicht im Lieferumfang enthalten) zum schnelleren Reinigen oder Polieren verwendet werden.

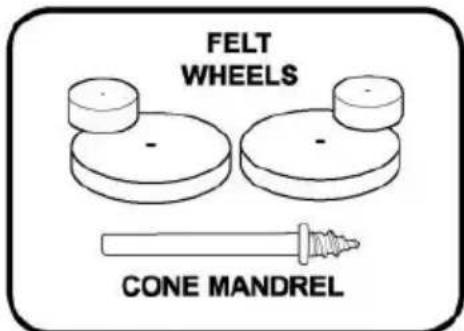

Filzräder

Materialien: Kunststoffe, Schmuck, weiche

und Eisenmetalle, Stein, Glas und Keramik

Die Filzpolierscheiben können verwendet werden

zum Glätten halbrauer Oberflächen, Reinigen und Polieren. Das Tuchra

ist ideal zum Polieren von Silberbesteck oder Auto

Detaillierung auf Hochglanz und Wiederherstellung

Tür- oder Fensterbeschläge. Befestigen Sie diese zur Verwendung am Kegeldorn.

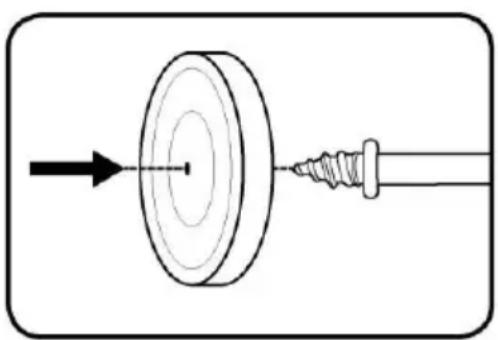

1. Schrauben Sie das Filzrad gerade auf den Konusdorn und ziehen bis zum Schaftbund fest.

Materialien: Stein, Keramik und Eisenmetalle.

Die Gummispitze ist mit Schleifmitteln zum Entfernen rauer Stellen versehen,

kleine Grate und Kratzspuren vom Schleifen und Schmirgeln. Auch ideal zum Reinigen und Definieren von Rillen.

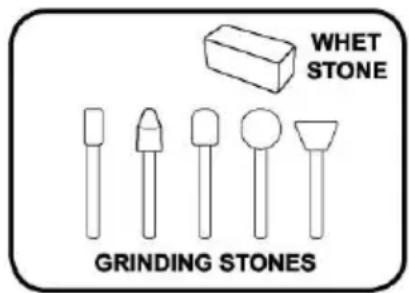

Schleifsteine

Materialien: Weich- und Hartmetalle (einschließlich Edelstahl), Keramik,

Stein, Glas.

Die Aluminiumoxid-Schleifsteine

eignen sich hervorragend zum Reinigen von Schweißverbindungen,

Entgraten von Gussteilen, Entfernen

Nieten schneiden, Werkzeugklingen schärfen oder

nur allgemeines Schleifen von Metallen.

von

Rost,

Die Schleifsteine nutzen sich mit der Zeit ab und machen ungleichmäßig und schwer kontrollierbar für Präzisionsarbeiten verwenden

Diese können

mit der folgenden Methode neu geformt.

1. Sichern Sie die unausgeglichene Schleifstein im Dreh Werkzeug.
2. Schalten Sie das Rotationswerkzeug führen Sie

den Schleifstein leicht gegen der rotierende Schleifstein.

Dadurch werden hohe Stellen entfernt das Zubehör.

Hinweis: Halten Sie das rotierende Werkzeug und den Schleifstein fest. Üben Sie keinen übermäßigen Druck auf den rotierenden Schleifstein der Schleifstein und das Werkzeug erledigen die Arbeit.

Hinweis: Das Zubehör der verschiedenen Produktmodelle variiert. Eine umfassende Beschreibung aller Zubehörteile ist daher nicht möglich. Die obige Beschreibung dient lediglich als Orientierungshilfe. Das jeweilige Zubehör sollte anhand der tatsächlich gekauften Artikel ausgewählt werden.

WARNUNG! Tragen Sie eine Schutzbrille und gut sitzende Handschuhe und achten Sie auf die Fingerposition, wenn Sie den Schleifstein gegen das Schleifzubehör halten.

Reinigung und Wartung

Ziehen Sie vor Beginn aller Reinigungsarbeiten immer den Netzstecker.

Reinigung

Halten Sie alle Sicherheitseinrichtungen, Lüftungsöffnungen und das

Motorgehäuse frei von Schmutz und Staub so weit wie möglich.

Wischen Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft aus. Niederdruck.

Wir empfehlen Ihnen, das Gerät nach jedem Gebrauch sofort zu reinigen.

nicht mehr benutzt.

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel, diese könnten die Kunststoffteile des Gerätes angreifen. Stellen Sie sicher, dass kein Wasser in das Gerät eindringen kann.

Wartung

Im Inneren des Geräts befinden sich keine Teile, die einer zusätzlichen Wartung bedürfen.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWC NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anal Place, Rancho Cucamonga, CA 91730

UK

REP

YH CONSULTING LIMITED.
