BEDIENUNGSANLEITUNG S0J-FE18-10 Vevor

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfält durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich e klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Update informieren.

	Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.
	Warnung - Kennzeichnung bezüglich der Gefahr von Augenverletzungen
	Warnhinweis - Kennzeichnung bezüglich Hörverlustrisiko
	RICHTIGE ENTSORGUNGDieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt in der Europ Union einer getrennten Müllentsorgung unterliegt. Dies gilt für Produkt und alle mit diesem Symbol gekennzeichneten Zubehö Entsprechend gekennzeichnete Produkte dürfen nicht im Hausn entsorgt werden, sondern müssen an einer Sammelstelle für d Recycling von elektrischen und elektronischen Geräten abgegel werden.
	Um die natürlichen Ressourcen zu schonen, recyceln oder entsorgen Sie den Akku bitte ordnungsgemäß. Dieser Akku e Lithium-Ionen-Batterien. Informationen zu verfügbaren Recycling- und/oder Entsorgungsmöglichkeiten. Entladen Sie der Akku durch den Betrieb Ihres Werkzeugs und entfernen Sie den Akkupack aus dem Werkzeuggehäuse und bedecken Sie Akkuanschlüsse mit Hochleistungskleber Klebeband, um Kurzschlüsse und Energieentladungen zu vermeiden. Versuchen Sie nicht, die Komponenten.

Safety Notes

Bitte drücken Sie die Spindelarretierung nicht bei laufender Maschine, um um Schäden an der Maschine oder Sicherheitsunfälle zu vermeiden.

Sicherheitshinweise

Warnung: Lesen Sie alle Sicherheitshinweise und Anweisungen. Das Befolgen der Warnungen und Anweisungen kann zu Stromschlägen führen, Brand und/oder schwere Verletzungen.

Bewahren Sie alle Warnhinweise und Anweisungen für die Zukunft auf.

1) Sicherheit am Arbeitsplatz

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder dunkle Bereiche können zu Unfällen führen.
b) Betreiben Sie Elektrowerkzeuge nicht in explosionsgefährdeten Bereichen, wie z. B. in der Vorhandensein von brennbaren Flüssigkeiten, Gasen oder Staub.
Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünder können.
c) Halten Sie Kinder und andere Personen während der Benutzung eines Elektrowerkzeugs fern.
Ablenkungen können dazu führen, dass Sie die Kontrolle verlieren.

2) Elektrische Sicherheit

a) Der Stecker des Elektrowerkzeugs muss in die Steckdose passen. Verände Sie den Stecker niemals Verwenden Sie keine Adapterstecker mit geerdeten Elektrowerkzeugen.

Unveränderte Stecker und passende Steckdosen. Reduziert das Risiko eines Stromschlags.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohren, Heizkörper, Herde und Kühlschränke. Es besteht ein erhöhtes Risiko von Stromschlag, wenn Ihr Körper geerdet ist.

c) Setzen Sie Elektrowerkzeuge nicht Regen oder Nässe aus. Eindringendes Wasser Die Verwendung eines Elektrowerkzeugs erhöht das Risiko eines Stromschlags.

d) Missbrauchen Sie das Kabel nicht. Verwenden Sie das Kabel niemals zum Tragen, Ziehen oder Ziehen Sie den Netzstecker des Elektrowerkzeugs. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten oder bewegliche Teile. Beschäd oder verwickelt. Kabel erhöhen die Gefahr eines elektrischen Schock.

e) Verwenden Sie beim Betrieb eines Elektrowerkzeugs im Freien ein Verlängerungskabel, das für den Einsatz im Freien. Die Verwendung eines für Außenbereich geeigneten Kabels verringert Es besteht Stromschlaggefahr.

3) Persönliche Sicherheit

a) Bleiben Sie wachsam, achten Sie darauf, was Sie tun, und verwenden Sie gesunden Menschenverstand, wenn Bedienung eines Elektrowerkzeugs.

Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einf

von Drogen, Alkohol oder Medikamenten. Ein Moment der Unachtsamkeit beim Umgang mit Elektrowerkzeugen kann zu schweren Verletzungen führen Verletzung.

b) Verwenden Sie persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz. Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, harte Hut oder Gehörschutz unter entsprechenden Bedingungen reduzieren Personenschäden.

c) Verhindern Sie unbeabsichtigtes Starten. Stellen Sie sicher, dass der Schalt der Aus-Position ist bevor Sie das Gerät an die Stromquelle und/oder den Alanschließen, es aufnehmen oder Tragen des Werkzeugs. Tragen von Elektrowerkzeugen mit dem Finger auf dem Schalter Das Einschalten oder Anschließen von eingeschalteten Elektrowerkzeugen kann zu Unfällen führen.

d) Entfernen Sie alle Einstellschlüssel oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten Ein Schraubenschlüssel oder Schlüssel, der an einem rotierenden Teil des Motors befestigt ist, Das Werkzeug kann zu Verletzungen führen.

e) Überstrecken Sie sich nicht. Achten Sie stets auf sicheren Stand und halte das Gleichgewicht. ermöglicht eine bessere Kontrolle des Elektrowerkzeugs in unerwarteten Situationen.

f) Kleiden Sie sich angemessen. Tragen Sie keine weite Kleidung oder Schmu Halten Sie Ihr Haar, Kleidung und Handschuhe von beweglichen Teilen fernha Lose Kleidung, Schmuck oder lange Haare können in beweglichen Teilen häng bleiben.

g) Sind Vorrichtungen zum Anschluss von Staubabsaugung und Stellen Sie sich dass die Sammelstellen angeschlossen sind und ordnungsgemäß genutzt werden.

Der Einsatz dieser Geräte kann die staubbedingte Gefahren.

4) Verwendung und Pflege des Akkuwerkzeugs

a) Stellen Sie sicher, dass sich der Schalter in der Aus-Position befindet, be den Akku einsetzen.

Das Einsetzen des Akkupacks in eingeschaltete Elektrowerkzeuge kann zu Unfällen führen.

b) Laden Sie nur mit dem vom Hersteller angegebenen Ladegerät auf. Ein

Ladegerät, das für einen Akkutyp geeignet ist.

c) Verwenden Sie Elektrowerkzeuge nur mit den dafür vorgesehenen Akkus. D Verwendung anderer Akkus kann zu Verletzungen und Brandgefahr führen. d) Wenn der Akku nicht verwendet wird, halten Sie ihn von anderen Metallgegenständen wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen fern

Dies kann eine Verbindung zwischen den Anschlüssen herstellen. Ein Kurzschuld der Batterieanschlüsse kann zu Verbrennungen oder Bränden führen.

e) Bei unsachgemäßer Handhabung kann Flüssigkeit aus dem Akku austreten. Kontakt vermeiden. Bei versehentlichem Kontakt mit Wasser spülen. Bei Augenkontakt zusätzlich ärztliche Hilfe aufsuchen. Austretende Flüssigkeit kann Reizungen oder Verbrennungen verursachen.

5) Sicherheitshinweise für alle Arbeitsvorgänge

Allgemeine Sicherheitshinweise zum Schleifen, Sandstrahlen, Bürsten, Polieren, Schnitzen oder Trennschleifen:

a) Dieses Elektrowerkzeug ist als Schleifgerät, Schleifmaschine, Drahtbürste, Polierer, Schnitz- oder Trennwerkzeug vorgesehen. Lesen Sie alle Sicherheitshinweise, Anweisungen, Abbildungen und technischen Daten, die diesem Elektrowerkzeug beiliegen. Die Nichtbeachtung der folgenden Anweisungen kann zu Stromschlag, Brand und/oder schweren Verletzungen führen.

Hinweis! Listen Sie nur die anwendbaren Vorgänge auf.

b) Verwenden Sie kein Zubehör, das nicht speziell vom Werkzeughersteller entwickelt und empfohlen wurde. Nur weil das Zubehör an Ihrem Elektrowerkze angebracht werden kann, garantiert dies keinen sicheren Betrieb.

Wenn sie schneller laufen als ihre Nenngeschwindigkeit, können sie zerbrecher und auseinanderfliegen.

d) Der Außendurchmesser und die Dicke Ihres Zubehörs müssen innerhalb de Nennleistung Ihres Elektrowerkzeugs liegen. Falsch dimensioniertes Zubehör kann nicht ausreichend kontrolliert werden.

e) Die Aufnahmegröße von Schleifscheiben, Schleifwalzen oder anderem Zubeh muss genau auf die Spindel oder Spannzange des Elektrowerkzeugs abgestimmt sein. Zubehör, das nicht zur Befestigungsvorrichtung des Elektrowerkzeugs pass

führt zu Unwucht, übermäßigen Vibrationen und kann zum Verlust der Kontroll über das Werkzeug führen.

f) Auf einem Dorn montierte Schleifscheiben, Schleifwalzen, Fräser oder andere Zubehör müssen vollständig in die Spannzange oder das Spannfutter eingesetz sein. Wenn der Dorn nicht ausreichend gehalten wird und/oder der Überhang Schleifscheibe zu lang ist, kann sich die montierte Schleifscheibe lösen und n hoher Geschwindigkeit herausgeschleudert werden.
g) Verwenden Sie kein beschädigtes Zubehör. Überprüfen Sie das Zubehör vor jedem Gebrauch, z. B. die Schleifscheiben auf Absplitterungen und Risse, die Schleifwalze auf Risse, Abnutzung oder übermäßigen Verschleiß und die Drahtbürste auf lose oder gebrochene Drähte.

Wenn das Elektrowerkzeug oder Zubehör herunterfällt, überprüfen Sie es auf Schäden oder installieren Sie ein unbeschädigtes Zubehör. Halten Sie sich und andere Personen nach der Überprüfung und Installation des Zubehörs von der Ebene des rotierenden Zubehörs fern und lassen Sie das Elektrowerkzeug ein Minute lang mit maximaler Leerlaufdrehzahl laufen. Beschädigtes Zubehör zerbricht normalerweise während dieser Testzeit.

h) Tragen Sie persönliche Schutzausrüstung. Je nach Anwendung Gesichtsschu Schutzbrille oder Schutzbrille verwenden. Tragen Sie gegebenenfalls Staubmaske Gehörschutz, Handschuhe und eine Werkstattschürze, die kleine Schleif- oder Werkstücksplitter abhält. Der Augenschutz muss in der Lage sein, umherfliegen Partikel, die bei verschiedenen Arbeitsvorgängen entstehen, abzufangen. Die Staubmaske oder das Atemschutzgerät muss in der Lage sein, die bei Ihrem Arbeitsvorgang entstehenden Partikel zu filtern.

Längerer Lärm mit hoher Intensität kann zu Hörverlust führen.

i) Halten Sie Sicherheitsabstand zu Unbeteiligten. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Werkstücks oder eines zerbrochenen Zubehörs können wegfliegen und Verletzungen auch außerhalb des Arbeitsbereichs verursachen.
c) Die Nenndrehzahl des Schleifzubehörs muss mindestens der auf dem Elektrowerkzeug angegebenen Höchstdrehzahl entsprechen. Schleifzubehör
j) Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, wenn Sie Arbeiten, bei denen das Schneidwerkzeug mit versteckten Leitungen oder dem eigenen Kabel. Wenn das Schneidwerkzeug mit einem "lon"-Kabel in Berührung

kommt, kann das Metall freiliegen Teile des Elektrowerkzeugs stehen unter Spannung und können dem Bediener einen Stromschlag versetzen.

k) Halten Sie das Werkzeug während des Startvorgangs immer fest in der Ha Reaktionsdrehmoment des Motors beim Beschleunigen auf die volle Drehzahl kann dazu führen das Werkzeug zum Drehen.

1) Verwenden Sie, wenn möglich, Klemmen zum Stützen des Werkstücks. Halt Sie niemals ein kleines Werkstück in der einen Hand und das Werkzeug in anderen, während in verwenden. Das Einspannen eines kleinen Werkstücks ermöglicht es Ihnen, Ihre Hand(en) zu verwenden, um steuern Sie das Werkz Rundmaterial wie Dübelstangen, Rohre oder Schläuche neigt dazu, beim Schneiden zu rollen und kann dazu führen, dass der Bohrer klemmt oder auf zuspringen.

m) Halten Sie das Kabel vom rotierenden Zubehör fern. Wenn Sie die Kontroll verlieren, Das Kabel kann durchtrennt oder eingeklemmt werden und Ihre Han oder Ihr Arm können herausgezogen werden in das sich drehende Zubehör. n) Legen Sie das Elektrowerkzeug niemals ab, bevor das Zubehör zum Stillstgekommen ist. vollständiger Stillstand. Das rotierende Zubehör kann die Oberfläche greifen und ziehen das Elektrowerkzeug außer Kontrolle.

0) Nach dem Ändern der Bits oder dem Vornehmen von Anpassungen, steller sicher, dass die Spannzangenmutter, Spannfutter oder andere Einstellvorrichtungen fest angezogen sind.

Lose Einstellvorrichtungen können sich unerwartet verschieben und zu einem Verlust der Kontrolle, lose rotierende Komponenten werden heftig geschleudert.

p) Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Der Kontakt mit dem rotierenden Zubehör könnte Ihre Kleidung beschädigen und d Zubehör in Ihren Körper.

q) Reinigen Sie regelmäßig die Lüftungsschlitze des Elektrowerkzeugs. Der Motorlüfter saugt der Staub im Gehäuse und übermäßige Ansammlung von pulverförmigem Metall kann elektrische Gefahren verursachen.

r) Betreiben Sie das Elektrowerkzeug nicht in der Nähe von brennbaren Materialien. Funken könnten diese Materialien entzünden.

s) Verwenden Sie kein Zubehör, das flüssige Kühlmittel benötigt. Die Verwend von Wasser oder anderen flüssigen Kühlmitteln kann zu Stromschlägen oder Schocks führen.

6) Weitere Sicherheitshinweise für alle Operationen

Rückschlag und damit verbundene Warnungen:

Ein Rückschlag ist eine plötzliche Reaktion auf ein eingeklemmtes oder hängengebliebenes rotierendes Werkzeug, Schleifband, Bürste oder anderes Zubehör. Einklemmen oder Hängenbleiben führt zum Stillstand des rotierenden Zubehörs, wodurch das unkontrollierte Elektrowerkzeug in die entgegengesetzte Drehrichtung gezwungen wird. Wenn beispielsweise eine Schleifscheibe im Werkstück hängen bleibt oder eingeklemmt wird, kann sich die Kante der Sch die in die Klemmstelle eindringt, in die Oberfläche des Materials graben und Das Rad kann ausbrechen oder wegschlagen. Je nach Bewegungsrichtung des Rades an der Klemmstelle kann das Rad auf den Bediener zu oder von ihr springen. Unter diesen Bedingungen können auch Schleifscheiben brechen. Ein Rückschlag ist die Folge von Missbrauch des Elektrowerkzeugs und/oder falsch Betriebsverfahren oder -bedingungen und kann durch die folgenden Vorsichtsmaßnahmen vermieden werden.

a) Halten Sie das Elektrowerkzeug fest und positionieren Sie Körper und Arm dass Sie den Rückschlagkräften standhalten können. Der Bediener kann die Rückschlagkräfte kontrollieren, wenn er die entsprechenden Vorsichtsmaßnahmen trifft.

b) Seien Sie besonders vorsichtig, wenn Sie an Ecken, scharfen Kanten usw. arbeiten. Vermeiden Sie ein Aufprallen und Hängenbleiben des Zubehörs. Ecke scharfe Kanten oder Aufprallen können dazu führen, dass sich das rotierende Zubehör verfängt und einen Kontrollverlust oder Rückschlag verursacht.

c) Achten Sie beim Anbringen eines gezahnten Sägeblatts darauf, dass Sie d rotierende Werkzeug fest im Griff haben und Ihren Körper und Arm so positionieren, dass Sie den Rückschlagkräften standhalten können, da solche Blätter häufig Rückschläge verursachen.

d) Führen Sie den Bohrer immer in die gleiche Richtung in das Material ein, die Schneide aus dem Material austritt (also in die gleiche Richtung, in die (Späne geschleudert werden). Wird das Werkzeug in die falsche Richtung gefükklettert die Schneide des Bohrers aus dem Werkstück und zieht das Werkzeu diese Richtung.

e) Bei der Verwendung von Rotationsfeilen, Trennscheiben, Schnellschneidern oder Hartmetallfräsern muss das Werkstück immer gut eingespannt sein. Diese Scheiben blockieren, wenn sie in der Nut leicht verkanten, und können einen Rückschlag verursachen.

Wenn eine Trennscheibe klemmt, bricht in der Regel die Scheibe selbst. Wen eine Rotationsfeile, ein Hochgeschwindigkeitsschneider oder ein Hartmetallfräser klemmt, kann dieser aus der Nut springen und Sie könnten die Kontrolle übe Werkzeug verlieren.

6) Zusätzliche Sicherheitshinweise für Schleif- und Trennarbeiten

Spezifische Sicherheitshinweise für Schleif- und Trennarbeiten:

a) Verwenden Sie nur die für Ihr Elektrowerkzeug empfohlenen Scheibentypen und nur für die empfohlenen Anwendungen. Beispiel: Schleifen Sie nicht mit d Seite einer Trennscheibe. Trennscheiben sind für das Umfangsschleifen vorgesehen. Seitenkräfte, die auf diese Scheiben einwirken, können zu deren Bruch führen.

b) Für Schleifkegel und -stopfen mit Gewinde verwenden Sie nur unbeschädigt Schleifscheibendorne mit ungekürztem Flansch in der richtigen Größe und Läng Geeignete Dorne verringern die Bruchgefahr.

c) Vermeiden Sie es, die Trennscheibe zu blockieren oder übermäßigen Druck auszuüben. Versuchen Sie nicht, eine zu tiefe Schnitttiefe zu erzielen.

Überbeanspruchung der Scheibe erhöht die Belastung und die Gefahr eines Verdrehens oder Hängenbleibens der Scheibe im Schnitt sowie die Gefahr ein Rückschlags oder Scheibenbruchs.

d) Halten Sie Ihre Hand nicht in einer Linie mit und hinter der rotierenden S. Wenn sich die Scheibe im Betriebszustand von Ihrer Hand wegbewegt, kann möglicher Rückschlag die sich drehende Scheibe und das Elektrowerkzeug dire auf Sie zuschleudern.

e) Wenn die Trennscheibe eingeklemmt oder verklemmt ist oder Sie den Schlaus irgendeinem Grund unterbrechen, schalten Sie das Elektrowerkzeug aus urhalten Sie es ruhig, bis die Trennscheibe vollständig zum Stillstand gekommen Versuchen Sie niemals, die Trennscheibe aus dem Schnitt zu entfernen, während sie sich noch dreht, da sonst ein Rückschlag auftreten kann. Untersuchen Sie Ursache für das Einklemmen oder Verklemmen der Trennscheibe und ergreifen Sie entsprechende Maßnahmen.

f) Starten Sie den Schneidvorgang nicht im Werkstück neu. Lassen Sie die Scheibe ihre volle Drehzahl erreichen und führen Sie den Schnitt vorsichtig er durch. Die Scheibe kann klemmen, wandern oder einen Rückschlag verursache wenn das Elektrowerkzeug im Werkstück erneut gestartet wird.

g) Stützen Sie Platten oder übergroße Werkstücke ab, um das Risiko eines Einklemmens und Rückschlags der Scheibe zu minimieren. Große Werkstücke neigen dazu, unter ihrem Eigengewicht durchzuhängen. Unter dem Werkstück müssen Stützen in der Nähe der Schnittlinie und in der Nähe der Werkstück auf beiden Seiten der Scheibe angebracht werden.

h) Seien Sie besonders vorsichtig, wenn Sie einen „Taschenschnitt“ in bestehende Wände oder andere unübersichtliche Bereiche machen. Das hervorstehende Rad könnte Gas- oder Wasserleitungen, elektrische Leitungen oder Gegenstände durchschneiden, die einen Rückschlag verursachen können.

Lesen Sie alle Sicherheitshinweise und Anweisungen. Die Nichtbeachtung der Hinweise und Anweisungen kann zu Stromschlägen, Bränden und/oder schweren Verletzungen führen.

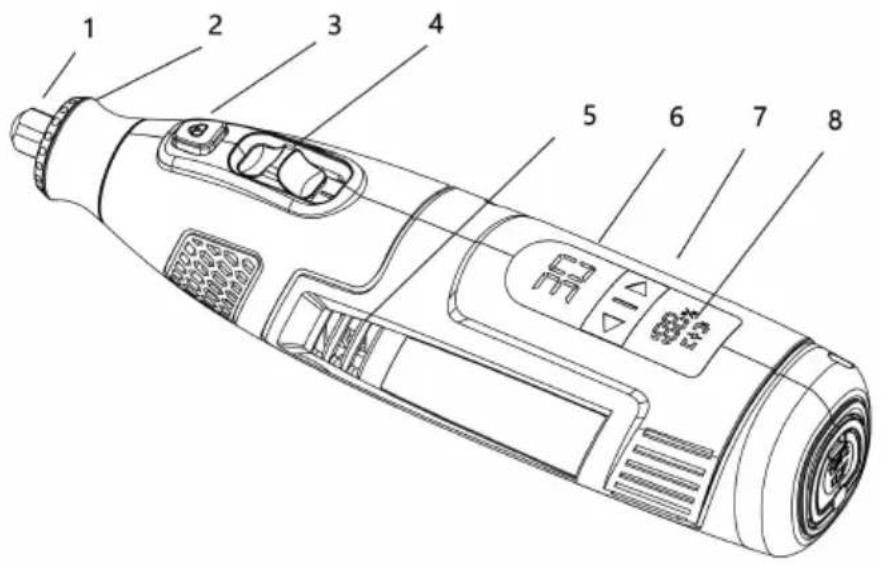

1. Spannmutter
2. Verschlusskappe
3. Spindelverriegelungstaste

4. Ein-/Ausschalter

5. Lüftungsschlitze

6. Batteriekapazitätsanzeige
7. Taste zur

Geschwindigkeitsänderung

1. Batterie und Aufladen Indikator

HINWEIS: Dieses Produkt wird ohne Ladegerät geliefert. Technische Daten

Wiederaufladbarer Akku:	12 V Li-Ionen, 2500 mAh
Ladespannung:	USB 5 V DC
Ladekabel:	USB-Kabel Typ C
Akkuladezeit:	ca. 1,5-2,5 Stunden
Leerlaufdrehzahl:	5000 – 32000 U/min
Spannzangengröße:	2,3 mm (3/32 Zoll) / 3,2 mm (1/8 Zoll)

Operation

Aufladen des Werkzeugs

Hinweis! Der Mini Grinder wird werkseitig nicht vollständig geladen geliefert.

Laden Sie das Gerät vor der ersten Verwendung unbedingt auf.

Schließen Sie die Stromversorgung an und stecken Sie den Stecker Typ C in Maschine.

Der elektronische Bildschirm des Geräts zeigt den Ladezustand in Echtzeit an.

Anzeige bleibt so lange bestehen, bis 100 % erreicht sind. Dies bedeutet, da

Akku vollständig geladen ist.

HINWEIS! Ein Akkupack, der längere Zeit nicht benutzt wurde oder nie

vor der Wiederverwendung bzw. Erstverwendung aufgeladen werden.

VORSICHT! Laden Sie einen Akku nicht kurz hintereinander ein zweites Ma auf.

Es besteht die Gefahr einer Überladung des Akkupacks.

Ein-/Ausschalten des Werkzeugs und Einstellen des Geschwindigkeitsbereichs

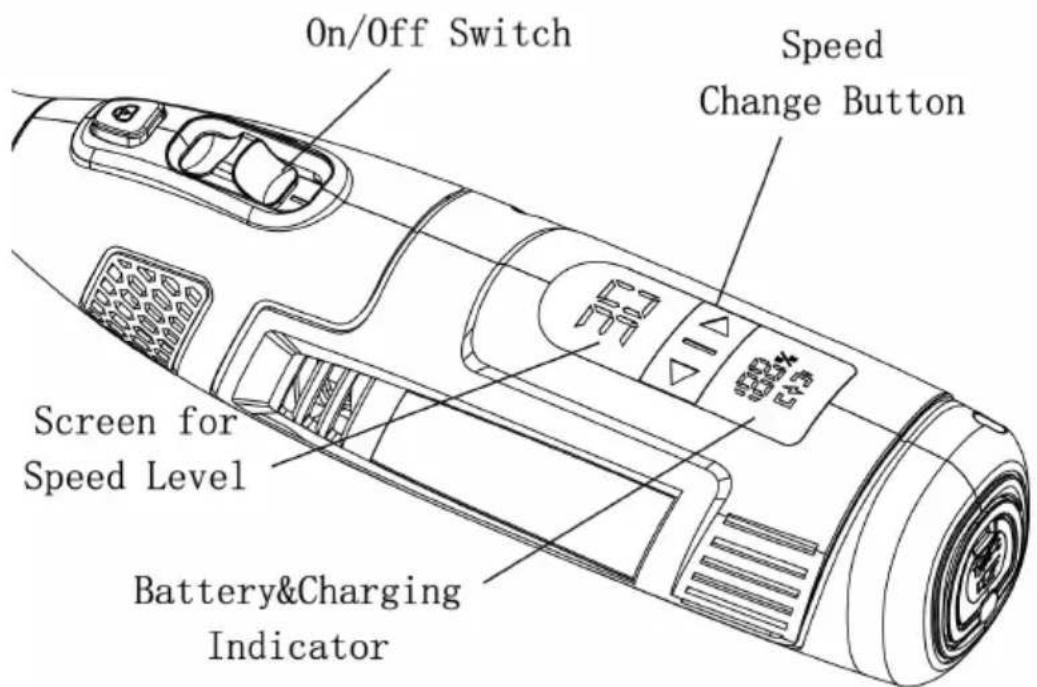

Werkzeug ein-/ausschalten

Der Schalter befindet sich auf der Oberseite des Motorgehäuses. Drücken Sie

Schalter, um das Werkzeug einzuschalten und zu arbeiten. Bei jeder

Geschwindigkeitseinstellung schaltet sich das Werkzeug durch direktes Drücken

des Schalters

Einstellen des Geschwindigkeitsbereichs

Nach dem Einschalten des Werkzeugs wird auf dem Display vor dem Schalte Geschwindigkeitsstufe angezeigt. Die Stufe kann während des Betriebs durch einmaliges schnelles Drücken der Taste oder der Taste angepasst werden.

Die Werkzeuggeschwindigkeit wird entsprechend angepasst. Das Werkzeug verfügt über 28 Geschwindigkeitsstufen. Bei wiederholtem schnellen Drücken de Taste beginnt die Zahl kreisförmig von Stufe 1 bis 28 zu scrollen, und die Geschwindigkeit wird von 5000 auf 32000 U/min geändert. Wählen Sie die gewünschte Geschwindigkeit für Ihre Anwendung.

Überhitzungsschutz

Hinweis! Bei diesem Werkzeug handelt es sich um einen Mini-Schleifer für lei Anwendungen. Missbrauchen Sie ihn nicht für schwere Arbeiten oder für Dauerbetrieb.

Das Tool ist als eines der leistungsstärksten Tools auf diesem Niveau konzipi Es eignet sich perfekt für leichte Heim- und Bastelarbeiten und eignet sich au kurze Arbeiten zum Schneiden, Bohren oder Fräsen. Es wird jedoch nicht für dauerhafte Langzeitarbeiten oder schwere Arbeiten empfohlen, da es sich um einen Mini-Schleifapparat für leichte Anwendungen handelt. Um Missbrauch des Werkzeugs zu vermeiden, ist ein Überhitzungsschutz eingebaut. Bei übermäßige

Beanspruchung und schneller Erwärmung schaltet der Überhitzungsschutz das Werkzeug ab, um Schäden zu vermeiden. Nachdem das Werkzeug ruht und a Normaltemperatur abgekühlt ist, können Sie es wieder verwenden.

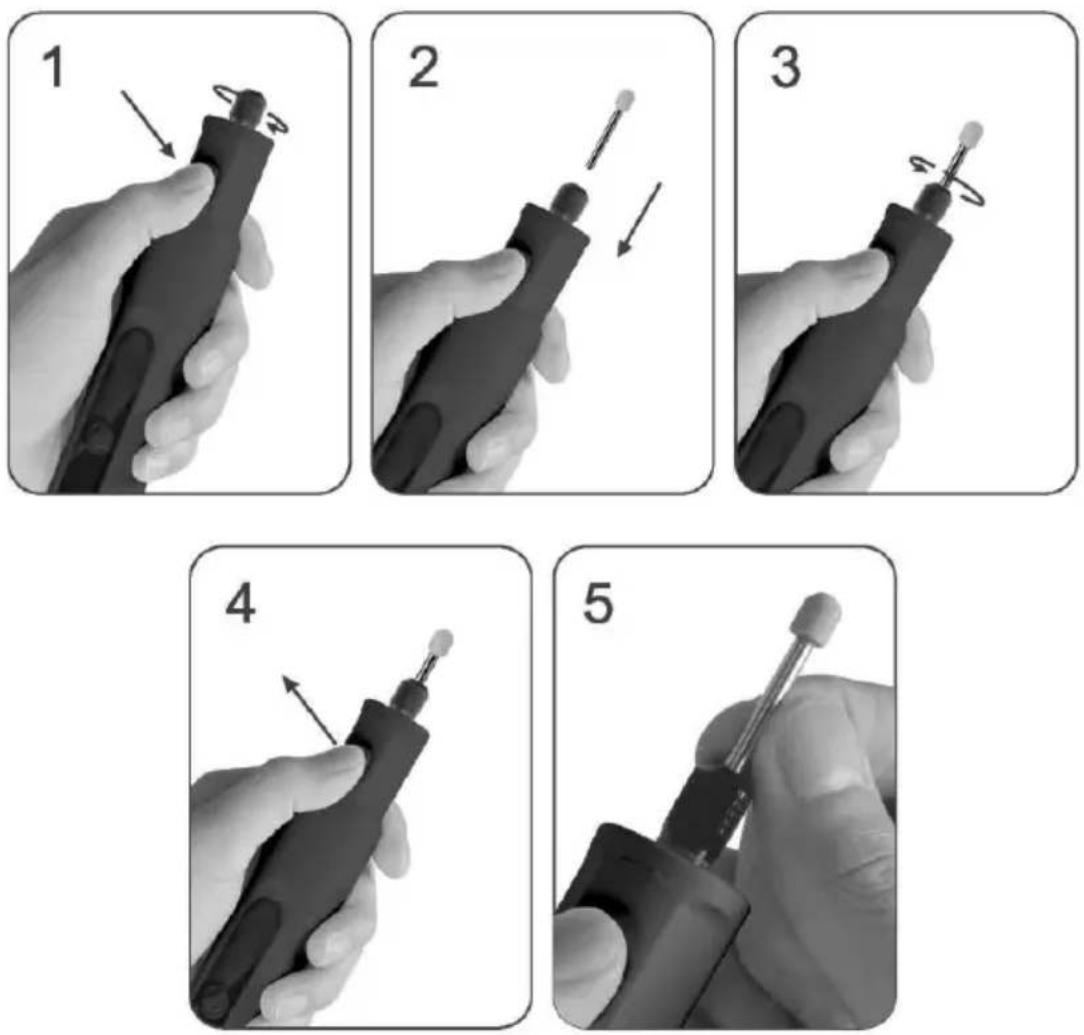

Zubehör installieren oder wechseln

Hinweis! Schalten Sie das Werkzeug aus und stellen Sie sicher, dass das rotierende Teil zum Stillstand kommt, bevor den nächsten Schritt machen.

1. Drücken Sie den Spindelverriegelungsknopf nach unten und drehen Sie das Bohrfutter, bis der Knopf vollständig eingerastet ist, dann den Sicherungsring abschrauben.
2. Nach dem Verschlussring lösen Sie die Spannzange, legen Sie ein Zubehör oder ändern Sie es in die Spannzange wollte.
3. Drücken Sie den Spindelarretierknopf erneut nach unten und schrauben Sie den Arretierring fest, bis die Spannzange zieht die Zubehörstange fest an.
4. Lassen Sie abschließend die Spindelverriegelungstaste los und Sie können Gerät verwenden.
5. Hinweis: Deinstallieren Sie das Zubehör, wenn Sie mit der Arbeit fertig sind, nehmen Sie es immer ab

Verwenden Sie das Taschentuch, um das Accessoire zum Schutz Ihrer Hand entnehmen.

Warnung!

1. Stellen Sie vor der Verwendung des Werkzeugs sicher, dass es einsatzber und sicher ist!

2. Nicht in feuchter Umgebung verwenden!

3. Verwenden Sie das Werkzeug niemals in der Nähe von brennbaren Gasen Flüssigkeiten.

4. Tragen Sie während der Verwendung des Werkzeugs eine Brille.

5. Berühren Sie die Bohr-/Schleifspitze während des Betriebs nicht, auch nicht niedriger Geschwindigkeit, da dies zu Verletzungen führen kann!

6. Bedienen Sie das Gerät nicht mit Gewalt, wenn es langsamer wird oder sich Schalten Sie es aus und beenden Sie den Arbeitsvorgang.

7. Ziehen Sie den Sicherungsring nicht mit zu viel Kraft an, um eine Beschä der Maschinenkomponenten während der Installation des Zubehörs zu vermeide da es sich um ein Miniwerkzeug ohne allzu große Kraft handelt.

Bedienungsanleitung zur Verwendung des Rotationswerkzeugs

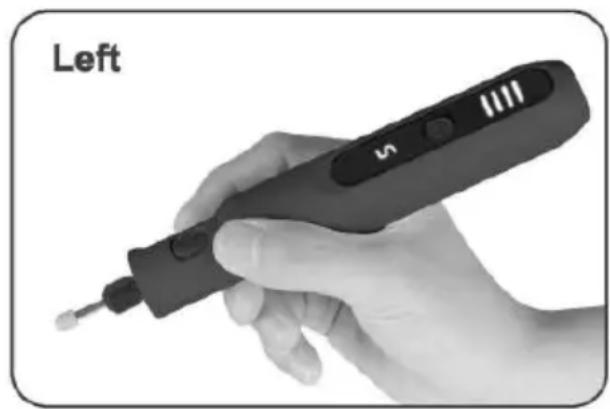

Der erste Schritt beim Erlernen der Verwendung des Rotationswerkzeugs beste darin, ein „Gefühl“ dafür zu bekommen.

Halten Sie es in der Hand und spüren Sie sein Gewicht und seine Balance. Sie die Verjüngung des Gehäuses. Halten Sie das Werkzeug immer von Ihrer Gesicht fern. Zubehörteile können beim Umgang beschädigt werden und bei hoher Geschwindigkeit auseinanderfliegen. Das kommt zwar nicht oft vor, kann aber vorkommen. Achten Sie beim Halten des Werkzeugs darauf, die Lüftungsschlitze nicht mit der Hand zu verdecken. Dies blockiert den Luftstrom und führt zu einer Überhitzung des Motors. Für optimale Kontrolle bei Arbeiten Nahbereich halten Sie das Rotationswerkzeug wie einen Bleistift zwischen Daumen und vier Fingern.

(Siehe Abbildung links). Die „Golfgriff “-Haltemethode eignet sich für

anspruchsvollere Arbeiten wie das Schleifen ebener Flächen oder die Verwend von Trennscheiben. (Siehe Abbildung rechts)

Üben Sie zunächst an Abfallmaterialien, um die Leistung des Rotationswerkzeu bei hoher Geschwindigkeit zu testen. Bedenken Sie, dass die Arbeit durch die Geschwindigkeit des Werkzeugs und das Zubehör in der Spannzange erfolgt. Stützen Sie sich während des Gebrauchs nicht auf das Werkzeug und schieb Sie es nicht. Senken Sie stattdessen das rotierende Zubehör leicht auf das Werkstück ab und lassen Sie es die Stelle berühren, an der Sie mit dem Schneiden (oder Schleifen, Ätzen usw.) beginnen möchten. Konzentrieren Sie s darauf, das Werkzeug mit nur wenig Druck über das Werkstück zu führen. Überlassen Sie dem Zubehör die Arbeit. Normalerweise ist es besser, mehrere

Durchgänge mit dem Werkzeug zu machen, als zu versuchen, die gesamte A in einem Durchgang zu erledigen. Führen Sie das Werkzeug beispielsweise zu Schneiden vor und zurück über das Werkstück, ähnlich wie einen kleinen Pins Schneiden Sie bei jedem Durchgang ein wenig Material ab, bis Sie die gewünschte Tiefe erreicht haben. Für die meisten Arbeiten ist ein sanfter Ans am besten. So haben Sie die beste Kontrolle, machen weniger Fehler und er die höchste Effizienz mit dem Zubehör.

Geschwindigkeitseinstellung für Zubehör:

Hinweis! Bitte überprüfen Sie die Referenzliste und wählen Sie die richtige Geschwindigkeit für jeden Auftrag, bevor Sie die Artikel entsprechend verwende. Die Anzahl der Geschwindigkeitsstufen liegt zwischen 1 und 30, die Geschwindigkeit liegt entsprechend zwischen 5.000 und 30.000 U/min. Hinweis! Die folgende Tabelle beschreibt lediglich die Verwendung aller Zubehörteile für dieses Werkzeug, z. B. Anwendungsszenarien, Verarbeitungsmaterialien, empfohlene Geschwindigkeitsauswahl usw. Dies bedeutet nicht, dass das Verkaufspaket alle diese Zubehörteile enthält. Das tatsächlich im Verkaufspaket enthaltene Zubehör finden Sie in der Beschreibung des Verkaufslinks.

Functions	Images	Accessory Description	Cork	Hardwood	Plastic	Steel	Aluminum, brass, etc.	Shell, stone	Ceramic	Glass
Sanding		Sanding paper	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	—	—	—
		Sanding bands	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	—
Cutting		Cutting blade	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	—	—	—	—	—
		Cut off wheels fiberglass	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	—	—	—
Grinding/ Sharpening		Silicon carbide grinding wheels with shank	—	—	—	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	—
		Aluminum oxide Grinding wheels with shank	—	—	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	—
		Rubber grinder with shank	—	—	—	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	—	—	Speed 3-5 RPM12-20k
Carving/ Engraving		Diamond grinding needle	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k
		HSS cutter	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	—	—	—	—	—
Drilling		HSS drill bit	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	—	—	—	—	—
Cleaning/ Polishing		Brushes	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k
		Felt wheels / Mandrel	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM11-20k
Accessories		Collets	To clamp accessories
		Wrench	For replacing the accessories
		Mandrel for cut off wheel	To link Rubber emery wheel/ Sanding paper / Diamond wheel/cut off wheels/ Grinding wheels
		Sanding shank	Mandrel drum for sanding bands installation

Accessories

Schleifbänder & Schaft: Zum Schleifen von Tierkrallen oder Werkstücken aus Metall, Holz, Stein und Kunststoff. Müssen sie zusammenbauen, bevor verwenden.

Schleifpapier: Zum Feinschleifen oder Polieren von Werkstücken aus aus Metall, Holz, Stein und Kunststoff. Muss auf den Dornen montiert werden Vor Gebrauch mit Schraube befestigen.

Schleifsteine: Einsatz zur Oberflächenbearbeitung von Metallteilen, Gussmetall Teile, Schweißnähte und zum Entfernen von Rost. Verschiedene Formen sind verfügbar.

Diamantbohrer: Für feine Detailarbeiten, Gravieren, Schnitzen, Ausbessern und Finishing. Verwendung auf Holz, Jade, Keramik, Glas, gehärtetem Stahl, Halb Edelsteine und andere harte Materialien. Bits sind bedeckt mit Diamantpartikel.

Mehrzweck-Schneidbit: Ideal zum Formen, Aushöhlen, Nuten,

Schlitzen, Einlegen und Herstellen von konischen Löchern in Weichmetallen, Kunststoffen und

Hölzer, insbesondere auf gewölbten Oberflächen.

Bohrer: Zum Bohren von Löchern in Werkstücke aus Kunststoff, Holz oder S-Wollpolier- und Filzscheibe: Zum Polieren von Werkstücken aus Metall und Kunststoff. Muss das Filzrad auf den Dornen mit Gewindekopf montieren vor Gebrauch.

Gummirad mit Schaft: Polieren für verschiedene, Metall, Eisen, Jade, Achat, Glas, Stein und Tierkrallen usw.

Borstenbürste : Zum Reinigen von Werkstücken.

Dorne: Schäfte mit Schraub- oder Gewindekopf, die für Befestigung von Schleif- und Polierscheiben.

Diamant-Krallenschleifscheibe für Haustiere: Für die Krallenpflege und das Krallenschleifen von Haustieren,

Schleifen. Empfohlene maximale Geschwindigkeit bei der Tierpflege nicht über 12000 U/min.

Cleaning&maintenance

Ziehen Sie vor Beginn aller Reinigungsarbeiten immer den Netzstecker.

Reinigung

Halten Sie alle Sicherheitseinrichtungen, Lüftungsöffnungen und das Motorgehäuse frei von Schmutz und

Staub so weit wie möglich.

Wischen Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie Druckluft aus.

Niederdruck.

Wir empfehlen Ihnen, das Gerät nach jedem Gebrauch sofort zu reinig habe es nicht mehr benutzt.

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwa Schmierseife.

Verwenden Sie keine Reinigungs- oder Lösungsmittel, diese könnten die Kunststoffteile angreifen

des Gerätes. Stellen Sie sicher, dass kein Wasser in das Gerät eindr kann.

Wartung

Im Inneren des Geräts befinden sich keine Teile, die einer zusätzliche Wartung bedürfen.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWC NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anal Place, Rancho Cucamonga, CA 91730

UK

REP

YH CONSULTING LIMITED.
