S0J-FE17-10 - Rotationswerkzeug Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Akku-Rotationswerkzeug, kabellos
Marke	Vevor
Modell	S0J-FE17-10
Stromversorgung	Integrierter Li-Ionen-Akku 4 V, 2000 mAh
Ladespannung	USB 5 V Gleichstrom (Typ-C-Kabel im Lieferumfang)
Ladezeit	Etwa 1,5 bis 2,5 Stunden
Leerlaufdrehzahl	7000 / 10000 / 13000 / 16000 / 20000 U/min (5 Stufen)
Spannzangengrößen	2,3 mm (3/32") und 3,2 mm (1/8")
Hauptfunktionen	Schleifen, Feinschleifen, Bürsten, Polieren, Schnitzen, Trennen, Bohren
Integrierter Schutz	Überhitzungsschutz und intelligenter Geschwindigkeitsspeicher
Spindelarretierung	Ja, für einfachen Zubehörwechsel
Batterieanzeige	5 weiße LEDs zeigen den Ladezustand an
Ladegerättyp	USB-Typ-C-Anschluss (Ladegerät nicht im Lieferumfang)
Im Lieferumfang enthaltenes Zubehör	Spannzangen, Schlüssel, Spannfutter, Schleifbänder, Schleifscheiben, Trennscheiben, Bürsten, Filzscheiben usw.
Wartung und Reinigung	Mit einem feuchten Tuch und milder Seife reinigen; keine Lösungsmittel verwenden
Sicherheit	Schutzbrille tragen; nicht in feuchter oder explosionsgefährdeter Umgebung verwenden

Häufig gestellte Fragen - S0J-FE17-10 Vevor

Wie lade ich das Vevor S0J-FE17-10 Rotationswerkzeug auf?

Schließen Sie ein 5V-Gleichstrom-Netzteil an den USB-Typ-C-Anschluss des Werkzeugs an. Während des Ladevorgangs blinken die weißen LEDs. Wenn alle 5 LEDs dauerhaft leuchten, ist der Ladevorgang abgeschlossen (ca. 1,5 bis 2,5 Stunden).

Wie lange hält der Akku?

Der Li-Ionen-Akku 4V 2000 mAh bietet eine je nach Geschwindigkeit und Arbeitsbelastung variable Laufzeit. Bei leichter Nutzung kann er mehrere zehn Minuten halten. Eine 5-LED-Anzeige zeigt den Ladezustand an.

Wie stelle ich die Drehzahl ein?

Drücken Sie nach dem Einschalten kurz die Einschalttaste. Das Display zeigt die Stufe (1 bis 5) an. Die Drehzahl ändert sich dann in Stufen von 7.000 auf 20.000 U/min. Das Werkzeug speichert die Einstellung für 5 Minuten.

Wie wechsle ich ein Zubehör (Aufsatz)?

Schalten Sie das Werkzeug aus und warten Sie, bis es vollständig zum Stillstand gekommen ist. Drücken Sie die Spindelarretierung, drehen Sie das Spannfutter bis es einrastet, dann schrauben Sie die Mutter ab. Setzen Sie das neue Zubehör in die Spannzange ein, schrauben Sie die Mutter wieder fest, während Sie die Arretierung gedrückt halten, und lassen Sie dann los.

Was tun, wenn das Werkzeug während der Arbeit plötzlich stehen bleibt?

Es handelt sich wahrscheinlich um den Überhitzungsschutz. Lassen Sie das Werkzeug einige Minuten abkühlen, bevor Sie es wieder einschalten. Vermeiden Sie schwere und kontinuierliche Arbeiten, um diesen Schutz nicht auszulösen.

Welche Materialien kann man mit diesem Werkzeug bearbeiten?

Das Werkzeug eignet sich für Holz, Kunststoff, Metalle (Stahl, Aluminium), Keramik, Glas, Stein und Muscheln. Verwenden Sie das passende Zubehör und die richtige Geschwindigkeit für jedes Material (siehe Tabelle in der Anleitung).

Welche Drehzahl sollte ich für die Krallenpflege bei Tieren verwenden?

Für die Krallenpflege beträgt die empfohlene Höchstdrehzahl 12.000 U/min (Stufe 3). Verwenden Sie die spezielle Diamantschleifscheibe für Krallen.

Wie reinige und pflege ich das Rotationswerkzeug?

Trennen Sie vor der Reinigung immer die Stromversorgung. Verwenden Sie ein feuchtes Tuch mit milder Seife zum Abwischen des Gehäuses. Keine Lösungsmittel verwenden. Reinigen Sie regelmäßig die Lüftungsschlitze mit Druckluft bei niedrigem Druck.

Welche grundlegenden Sicherheitsvorkehrungen gibt es?

Tragen Sie Schutzbrille, nicht in explosionsgefährdeter oder feuchter Umgebung verwenden. Halten Sie das Werkzeug an den isolierten Oberflächen fest. Halten Sie Personen vom Arbeitsbereich fern. Beachten Sie die vollständigen Anweisungen in der Bedienungsanleitung.

Wo finde ich Ersatzzubehör?

Kompatibles Zubehör (Spannzangen, Schleifscheiben, Bohrer usw.) ist bei Vevor-Händlern oder online erhältlich. Verwenden Sie nur vom Hersteller empfohlenes Zubehör mit Schäften von 2,3 mm oder 3,2 mm.

BEDIENUNGSANLEITUNG S0J-FE17-10 Vevor

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

	Warnung: Um das Verletzungsrisiko zu verringern, muss Benutzer die Bedienungsanleitung sorgfältig lesen.
	Warnung - Kennzeichnung bezüglich der Gefahr von Augenverletzungen
	Warnhinweis - Kennzeichnung bezüglich Hörverlustrisiko
	RICHTIGE ENTSORGUNGDieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass diese Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und diesem Symbol gekennzeichneten Zubehörteile.Entsprechend gekennzeichnete Produkte dürfen nicht im Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.
	Um die natürlichen Ressourcen zu schonen, recyceln od entsorgen Sie den Akku bitte ordnungsgemäß. Dieser A enthält Lithium-Ionen-Batterien. Informationen zu verfügbar Recycling- und/oder Entsorgungsmöglichkeiten. Entladen S den Akku durch den Betrieb Ihres Werkzeugs und entfe Sie dann den Akkupack aus dem Werkzeuggehäuse und bedecken Sie Akkuanschlüsse mit Hochleistungskleber Klebeband, um Kurzschlüsse und Energieentladungen zu vermeiden. Versuchen Sie nicht, die Komponenten.

Sicherheitshinweise

Bitte drücken Sie die Spindelarretierung nicht bei laufender Maschine, um Schäden an der Maschine oder Sicherheitsunfälle zu vermeiden.

Sicherheitshinweise

Warnung: Lesen Sie alle Sicherheitshinweise und Anweisungen. Das Befolgen der Warnungen und Anweisungen kann zu Stromschlägen führen, Brand und/oder schwere Verletzungen.

schwere Verletzungen.

Bewahren Sie alle Warnhinweise und Anweisungen für die Zukunft auf.

1) Sicherheit am Arbeitsplatz

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder dunkle Bereiche können zu Unfällen führen. b) Betreiben Sie Elektrowerkzeuge nicht in explosionsgefährdeten Bereichen, wie z. B. in der Nähe von brennbaren Flüssigkeiten, Gasen oder Staub.

Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung eines Elektrowerkzeugs fern.

Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung eines Elektrowerkzeugs fern.

a) Der Netzstecker des Elektrowerkzeugs muss in die Steckdose passen. Verändern Sie den Stecker in keiner Weise. Verwenden Sie keine Adapterstecker für geerdete Elektrowerkzeuge. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohren, Heizkörpern, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

a) Der Stecker des Elektrowerkzeugs muss in die Steckdose passen. Verändern Sie den Stecker niemals. Verwenden Sie keine Adapterstecker mit geerdeten Elektrowerkzeugen.

Unveränderte Stecker und passende Steckdosen reduzieren das Risiko eines Stromschlags.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohren, Heizkörpern, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko eines Stromschlags, wenn Ihr Körper geerdet ist.

c) Setzen Sie Elektrowerkzeuge nicht Regen oder Nässe aus. Eindringendes Wasser in ein Elektrowerkzeug erhöht das Risiko eines Stromschlags.

d) Missbrauchen Sie das Kabel nicht. Verwenden Sie das Kabel niemals zum Tragen, Ziehen oder um den Netzstecker des Elektrowerkzeugs herauszuziehen. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten oder beweglichen Teilen fern. Beschädigte oder verwickelte Kabel erhöhen die Gefahr eines elektrischen Schlags.

e) Verwenden Sie beim Betrieb eines Elektrowerkzeugs im Freien ein Verlängerungskabel, das für den Einsatz im Freien geeignet ist. Die Verwendung eines für den Außenbereich geeigneten Kabels verringert die Stromschlaggefahr.

3) Persönliche Sicherheit

a) Bleiben Sie wachsam, achten Sie darauf, was Sie tun, und verwenden Sie gesunden Menschenverstand bei der Bedienung eines Elektrowerkzeugs.

Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Umgang mit Elektrowerkzeugen kann zu schweren Verletzungen führen.

b) Verwenden Sie persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz.

Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz reduziert unter entsprechenden Bedingungen Personenschäden.

c) Verhindern Sie unbeabsichtigtes Starten. Stellen Sie sicher, dass der Schalter in der Aus-Position ist, bevor Sie das Gerät an die Stromquelle anschließen, es aufnehmen oder tragen. Das Tragen von Elektrowerkzeugen mit dem Finger auf dem Schalter oder das Anschließen von eingeschalteten Elektrowerkzeugen kann zu Unfällen führen.

d) Entfernen Sie alle Einstellschlüssel oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Schraubenschlüssel oder Schlüssel, der an einem rotierenden Teil des Werkzeugs befestigt ist, kann zu Verletzungen führen.

e) Überstrecken Sie sich nicht. Achten Sie stets auf sicheren Stand und halten Sie das Gleichgewicht.

ermöglicht eine bessere Kontrolle des Elektrowerkzeugs in unerwarteten Situationen.

f) Kleiden Sie sich angemessen. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Ihr Haar, Kleidung und Handschuhe von beweglichen Teilen fern. Lose Kleidung, Schmuck oder lange Haare können in beweglichen Teilen hängen bleiben.

g) Sind Vorrichtungen zum Anschluss von Staubabsaugung und -sammlung vorhanden, stellen Sie sicher, dass diese angeschlossen und ordnungsgemäß verwendet werden. Der Einsatz dieser Geräte kann die staubbedingten Gefahren verringern.

4) Verwendung und Pflege des Akkuwerkzeugs

a) Stellen Sie sicher, dass sich der Schalter in der Aus-Position befindet, bevor Sie den Akku einsetzen. Das Einsetzen des Akkupacks in eingeschaltete Elektrowerkzeuge kann zu Unfällen führen. b) Laden Sie nur mit dem vom Hersteller angegebenen Ladegerät auf. Ein Ladegerät, das für einen Akkutyp geeignet ist, kann bei Verwendung mit einem anderen Akku Brandgefahr verursachen. c) Verwenden Sie Elektrowerkzeuge nur mit den dafür vorgesehenen Akkus. Die Verwendung anderer Akkus kann zu Verletzungen und Brandgefahr führen. d) Wenn der Akku nicht verwendet wird, halten Sie ihn von anderen Metallgegenständen wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen fern, die eine Verbindung zwischen den Anschlüssen herstellen können. Ein Kurzschluss der Akkuanschlüsse kann zu Verbrennungen oder Bränden führen. e) Bei unsachgemäßer Handhabung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt. Bei versehentlichem Kontakt mit Wasser spülen. Bei Augenkontakt zusätzlich ärztliche Hilfe aufsuchen. Austretende Flüssigkeit kann Reizungen oder Verbrennungen verursachen.

5) Sicherheitshinweise für alle Arbeitsvorgänge

Sicherheitshinweise zum Schleifen, Sandstrahlen, Drahtbürsten, Polieren, Schnitzen oder Trennen:

a) Dieses Elektrowerkzeug ist für den Einsatz als Schleifmaschine, Schleifgerät, Drahtbürste, Polierer, Schnitz- oder Trennwerkzeug bestimmt. Lesen Sie alle Sicherheitswarnungen, Anweisungen, Abbildungen und Spezifikationen, die mit diesem Elektrowerkzeug geliefert werden. Die Nichtbeachtung aller unten aufgeführten Anweisungen kann zu Stromschlägen, Bränden und/oder schweren Verletzungen führen. Hinweis: Listen Sie nur die anwendbaren Vorgänge auf. b) Verwenden Sie kein Zubehör, das nicht speziell für dieses Elektrowerkzeug vorgesehen und vom Hersteller empfohlen ist. Nur weil das Zubehör an Ihrem Elektrowerkzeug angebracht werden kann, gewährleistet es keinen sicheren Betrieb. Wenn es schneller läuft als seine Nenngeschwindigkeit, kann es zerbrechen und auseinanderfliegen. d) Der Außendurchmesser und die Dicke Ihres Zubehörs müssen innerhalb der Leistungsangaben Ihres Elektrowerkzeugs liegen. Falsch dimensioniertes Zubehör kann nicht ausreichend kontrolliert werden.

Leistungsangaben Ihres Elektrowerkzeugs. Falsch dimensioniertes Zubehör kann nicht ausreichend kontrolliert werden.

e) Die Dorngröße von Schleifscheiben, Schleifwalzen oder anderem Zubehör muss richtig auf die Spindel oder Spannzange des Elektrowerkzeugs passen. Zubehör, das nicht mit der Montagehardware des Elektrowerkzeugs übereinstimmt, läuft unrund, vibriert übermäßig und kann zu Kontrollverlust führen.

f) Auf Dornen montierte Räder, Schleifwalzen, Fräser oder anderes Zubehör müssen vollständig in die Spannzange bzw. das Futter eingeführt sein. Ist der Dorn nicht ausreichend gehalten und/oder der Überhang des Rades zu lang, kann sich das montierte Rad lösen und mit hoher Geschwindigkeit herausgeschleudert werden.

g) Verwenden Sie kein beschädigtes Zubehör. Bitte überprüfen Sie das Zubehör vor jeder Verwendung, z. B. Schleifscheiben auf Chips und Risse, Schleifwalzen auf Risse, Abnutzung oder übermäßigen Verschleiß, Drahtbürsten auf lose oder gerissene Drähte.

Wenn das Elektrowerkzeug oder Zubehör herunterfällt, überprüfen Sie es auf Schäden oder installieren Sie ein unbeschädigtes Zubehör. Nach der Überprüfung und Installation eines Zubehörs positionieren Sie sich und umstehende Personen außerhalb der Ebene der rotierenden Zubehörteile und lassen Sie das Elektrowerkzeug eine Stunde lang mit maximaler Leerlaufdrehzahl laufen. Beschädigtes Zubehör zerbricht normalerweise während dieser Testzeit. h) Tragen Sie persönliche Schutzausrüstung. Je nach Anwendung Schutzschild, Schutzbrille oder Schutzgläser. Tragen Sie gegebenenfalls eine Staubmaske, Gehörschutz, Handschuhe und Werkstattschürze, die kleine Schleifmittel oder Werkstückfragmente abhalten. Der Augenschutz muss in der Lage sein, Schutz vor herumfliegenden Trümmern zu bieten, die bei verschiedenen Vorgängen entstehen. Die Staubmaske oder das Atemschutzgerät muss in der Lage sein, die bei Ihrem Betrieb entstehenden Partikel zu filtern.

Längerer Lärm mit hoher Intensität kann zu Hörverlust führen.

i) Halten Sie Unbeteiligte in sicherem Abstand vom Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Fragmente des Werkstücks oder eines zerbrochenen Zubehörs können wegfliegen und Verletzungen verursachen, die über den unmittelbaren Einsatzbereich hinausgehen.

c) Die Nenndrehzahl des Schleifzubehörs muss mindestens so hoch sein wie die maximale Drehzahl, die auf dem Elektrowerkzeug angegeben ist. Schleifzubehör j) Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Schneidwerkzeug mit versteckten Leitungen oder dem eigenen Kabel in Berührung kommen kann.

Wenn das Schneidwerkzeug mit einem "stromführenden" Kabel in Berührung kommt, können die Metallteile des Elektrowerkzeugs unter Spannung stehen und dem Bediener einen Stromschlag versetzen.

Teile des Elektrowerkzeugs stehen unter Spannung und können dem Bediener einen Stromschlag versetzen.

k) Halten Sie das Werkzeug während des Startvorgangs immer fest in der Hand. Das Reaktionsdrehmoment des Motors beim Beschleunigen auf die volle Drehzahl kann dazu führen, dass das Werkzeug sich dreht.

das Werkzeug zum Drehen.

1) Verwenden Sie, wenn möglich, Klemmen zum Stützen des Werkstücks. Halten Sie niemals ein kleines Werkstück in der einen Hand und das Werkzeug in der anderen, während Sie es verwenden. Das Einspannen eines kleinen Werkstücks ermöglicht es Ihnen, Ihre Hände zu verwenden, um das Werkzeug zu steuern. Rundmaterial wie Dübelstangen, Rohre oder Schläuche neigt dazu, beim Schneiden zu rollen und kann dazu führen, dass der Bohrer klemmt oder zurückspringt.

M) Halten Sie das Kabel vom rotierenden Zubehör fern. Wenn Sie die Kontrolle verlieren, kann das Kabel durchtrennt oder eingeklemmt werden und Ihre Hand oder Ihr Arm können in das sich drehende Zubehör gezogen werden.

n) Legen Sie das Elektrowerkzeug niemals ab, bevor das Zubehör zum vollständigen Stillstand gekommen ist. Das rotierende Zubehör kann die Oberfläche greifen und das Elektrowerkzeug außer Kontrolle ziehen.

o) Nach dem Ändern der Bits oder dem Vornehmen von Anpassungen stellen Sie sicher, dass die Spannzangenmutter, das Spannfutter oder andere

Einstellvorrichtungen fest angezogen sind.

Lose Einstellvorrichtungen können sich unerwartet verschieben und zu einem Verlust der Kontrolle führen; lose rotierende Komponenten werden heftig geschleudert.

p) Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Der Kontakt mit dem rotierenden Zubehör könnte Ihre Kleidung beschädigen und das Zubehör in Ihren Körper ziehen.

q) Reinigen Sie regelmäßig die Lüftungsschlitze des Elektrowerkzeugs. Der Motorlüfter saugt Staub in das Gehäuse, und übermäßige Ansammlung von pulverförmigem Metall kann elektrische Gefahren verursachen. r) Betreiben Sie das Elektrowerkzeug nicht in der Nähe von brennbaren Materialien. Funken könnten diese Materialien entzünden. s) Verwenden Sie kein Zubehör, das flüssige Kühlmittel benötigt. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu Stromschlägen führen.

6) Weitere Sicherheitshinweise für alle Operationen

Rückschlag und damit verbundene Warnungen:

Ein Rückschlag ist eine plötzliche Reaktion auf ein eingeklemmtes oder hängengebliebenes rotierendes Werkzeug, Schleifband, Bürste oder anderes Zubehör. Einklemmen oder Hängenbleiben führt zum Stillstand des rotierenden Zubehörs, wodurch das unkontrollierte Elektrowerkzeug in die entgegengesetzte Drehrichtung gezwungen wird. Wenn beispielsweise eine Schleifscheibe im Werkstück hängen bleibt oder eingeklemmt wird, kann sich die Kante der Scheibe, die in die Klemmstelle eindringt, in die Oberfläche des Materials graben und das Rad kann ausbrechen oder wegschlagen. Je nach Bewegungsrichtung des Rades an der Klemmstelle kann das Rad auf den Bediener zu oder von ihm weg springen. Unter diesen Bedingungen können auch Schleifscheiben brechen. Ein Rückschlag ist die Folge von Missbrauch des Elektrowerkzeugs und/oder falscher Betriebsverfahren oder -bedingungen und kann durch die folgenden Vorsichtsmaßnahmen vermieden werden.

a) Halten Sie das Elektrowerkzeug fest und positionieren Sie Körper und Arm so, dass Sie den Rückschlagkräften standhalten können. Der Bediener kann die Rückschlagkräfte kontrollieren, wenn er die entsprechenden Vorsichtsmaßnahmen trifft. b) Seien Sie besonders vorsichtig, wenn Sie an Ecken, scharfen Kanten usw. arbeiten. Vermeiden Sie ein Aufprallen und Hängenbleiben des Zubehörs. Ecken, scharfe Kanten oder Aufprallen können dazu führen, dass sich das rotierende Zubehör verfängt und einen Kontrollverlust oder Rückschlag verursacht. c) Achten Sie beim Anbringen eines gezahnten Sägeblatts darauf, dass Sie das rotierende Werkzeug fest im Griff haben und Ihren Körper und Arm so

positionieren, dass Sie den Rückschlagkräften standhalten können, da solche Blätter häufig einen Rückschlag verursachen.

d) Führen Sie den Bohrer immer in die gleiche Richtung in das Material ein, in die die Schneide aus dem Material austritt (also in die gleiche Richtung, in die Späne geschleudert werden). Wird das Werkzeug in die falsche Richtung geführt, klettert die Schneide des Bohrers aus dem Werkstück und zieht das Werkzeug in diese Richtung. e) Bei der Verwendung von Rotationsfeilen, Trennscheiben, Schnellschneidern oder Hartmetallfräsern muss das Werkstück immer gut eingespannt sein. Diese Scheiben blockieren, wenn sie in der Nut leicht verkanten, und können einen Rückschlag verursachen.

Wenn eine Trennscheibe klemmt, bricht in der Regel die Scheibe selbst. Wenn eine Rotationsfeile, ein Hochgeschwindigkeitsschneider oder ein Hartmetallfräser klemmt, kann dieser aus der Nut springen und Sie könnten die Kontrolle über das Werkzeug verlieren.

6) Zusätzliche Sicherheitshinweise für Schleif- und Trennarbeiten

Spezifische Sicherheitshinweise für Schleif- und Trennarbeiten:

a) Verwenden Sie nur die für Ihr Elektrowerkzeug empfohlenen Scheibentypen und nur für die empfohlenen Anwendungen. Beispiel: Schleifen Sie nicht mit der Seite einer Trennscheibe. Trennscheiben sind für das Umfangsschleifen vorgesehen. Seitenkräfte, die auf diese Scheiben einwirken, können zu deren Bruch führen. b) Für Schleifkegel und -stopfen mit Gewinde verwenden Sie nur unbeschädigte Schleifscheibendorne mit ungekürztem Flansch in der richtigen Größe und Länge. Geeignete Dorne verringern die Bruchgefahr. c) Vermeiden Sie es, die Trennscheibe zu blockieren oder übermäßigen Druck auszuüben. Versuchen Sie nicht, eine zu tiefe Schnitttiefe zu erzielen.

Überbeanspruchung der Scheibe erhöht die Belastung und die Gefahr eines Verdrehens oder Hängenbleibens der Scheibe im Schnitt sowie die Gefahr eines Rückschlags oder Scheibenbruchs.

d) Halten Sie Ihre Hand nicht in einer Linie mit und hinter der rotierenden Scheibe. Wenn sich die Scheibe im Betriebszustand von Ihrer Hand wegbewegt, kann ein möglicher Rückschlag die sich drehende Scheibe und das Elektrowerkzeug direkt auf Sie zuschleudern.

e) Wenn die Trennscheibe eingeklemmt oder verklemmt ist oder wenn Sie den Schnitt aus irgendeinem Grund unterbrechen, schalten Sie das Elektrowerkzeug aus und halten Sie es ruhig, bis die Trennscheibe zum Stillstand gekommen ist. Versuchen Sie niemals, die Trennscheibe aus dem Schnitt zu entfernen, während sie sich noch in Bewegung befindet. Andernfalls

Es kann zu einem Rückschlag kommen. Untersuchen Sie die Ursache für das Festklemmen oder Hängenbleiben des Rads und ergreifen Sie entsprechende Maßnahmen, um diese zu beseitigen.

f) Starten Sie den Schneidvorgang nicht im Werkstück neu. Lassen Sie die Scheibe ihre volle Drehzahl erreichen und führen Sie den Schnitt vorsichtig durch. Die Scheibe kann klemmen, wandern oder einen Rückschlag verursachen, wenn das Elektrowerkzeug im Werkstück erneut gestartet wird.

g) Stützen Sie Platten oder übergroße Werkstücke ab, um das Risiko eines Einklemmens und Rückschlags der Scheibe zu minimieren. Große Werkstücke neigen dazu, unter ihrem Eigengewicht durchzuhängen. Unter dem Werkstück müssen Stützen in der Nähe der Schnittlinie und in der Nähe der Werkstückkanten auf beiden Seiten der Scheibe angebracht werden.

h) Seien Sie besonders vorsichtig, wenn Sie einen „Taschenschnitt“ in

bestehende Wände oder andere unübersichtliche Bereiche machen. Das hervorstehende Rad könnte Gas- oder Wasserleitungen, elektrische Leitungen oder Gegenstände durchschneiden, die einen Rückschlag verursachen können.

Lesen Sie alle Sicherheitshinweise und Anweisungen. Die Nichtbeachtung der Hinweise und Anweisungen kann zu Stromschlägen, Bränden und/oder schweren Verletzungen führen.

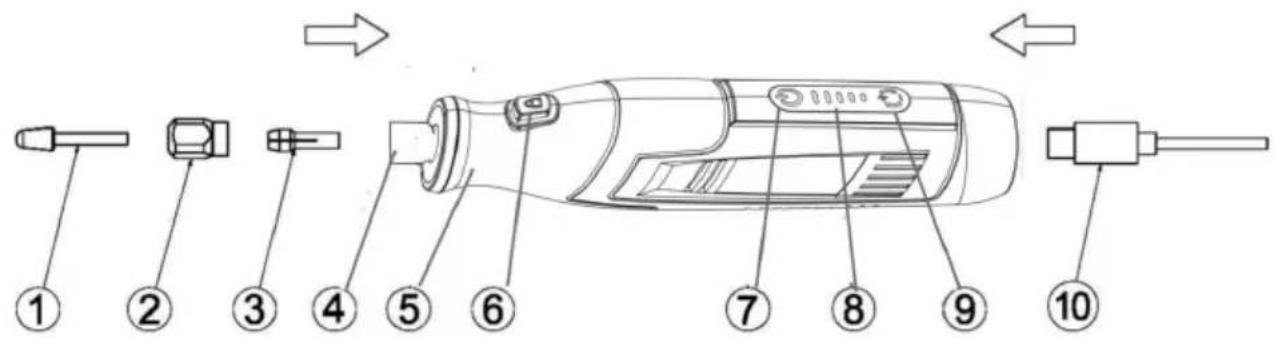

1. Zubehör
2. Sicherungsring/Mutter
3. Spannzange
4. Abtriebswelle
5. Griff
6. Spindelverriegelungstaste
7. Ein-/Ausschalter
8. USB Typ C Draht
9. Bildschirm für Geschwindigkeitsstufe
10. Geschwindigkeitsregulierungstaste

HINWEIS: Dieses Produkt wird ohne Ladegerät geliefert.

Technische Daten

Akku:	4 V Li-Ionen 2000 mAh
Ladespannung:	USB 5 V DC
Ladekabel:	USB-Kabel Typ C
Akkuladezeit:	ca. 1,5-2,5 Stunden
Leerlaufdrehzahl:	7000(1)/10000(2)/13000(3)/16000(4)/20000(5)U/min
Spannzangengröße:	2,3 mm (3/32 Zoll) / 3,2 mm (1/8 Zoll)

Betrieb

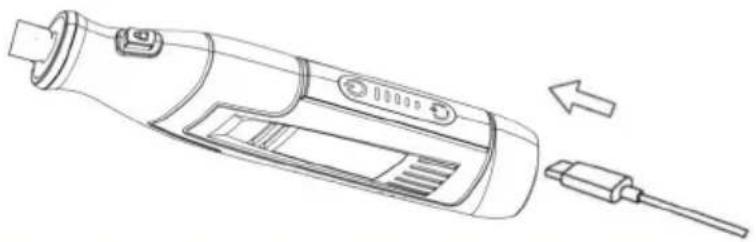

Aufladen des Werkzeugs

Hinweis! Der Mini-Grinder wird werkseitig nicht vollständig geladen geliefert. Laden Sie das Gerät vor der ersten Verwendung unbedingt auf.

Schließen Sie das Netzteil (DC 5 V-Ausgang) an und stecken Sie das USB-Kabel Typ C in die Ladebuchse des Geräts. Die weißen LEDs auf der Oberseite des Werkzeuggehäuses leuchten auf und beginnen nach hinten/vorne zu scrollen, um anzuzeigen, dass der Akku geladen wird. Wenn alle weißen LEDs dauerhaft leuchten, ist der Ladevorgang abgeschlossen. Der Ladevorgang wird automatisch beendet, sobald das Werkzeug vollständig geladen ist. Sie können das Werkzeug dauerhaft am Ladegerät lassen.

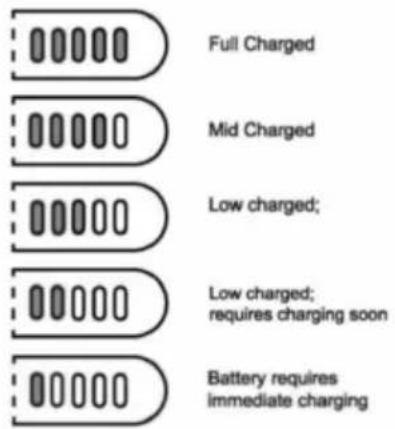

Batteriestatusanzeige

Dieses Werkzeug ist mit einer Akkustandsanzeige ausgestattet, die Ihnen den Ladezustand Ihres Akkus anzeigt. Schalten Sie das Werkzeug ein und achten Sie darauf, welche weiße LED leuchtet, um den Ladezustand zu ermitteln. Wenn weiße LEDs dauerhaft leuchten, ist der Akku voll. Mit abnehmender Akkukapazität erlöschen die weißen LEDs nacheinander. Ist der Akku vollständig entladen, schaltet sich das Werkzeug automatisch ab. Alle weißen LEDs erlöschen.

Ein-/Ausschalten des Werkzeugs und Einstellen des Geschwindigkeitsbereichs

Um für jede Arbeit die richtige Geschwindigkeit auszuwählen, verwenden Sie ein Übungsstück.

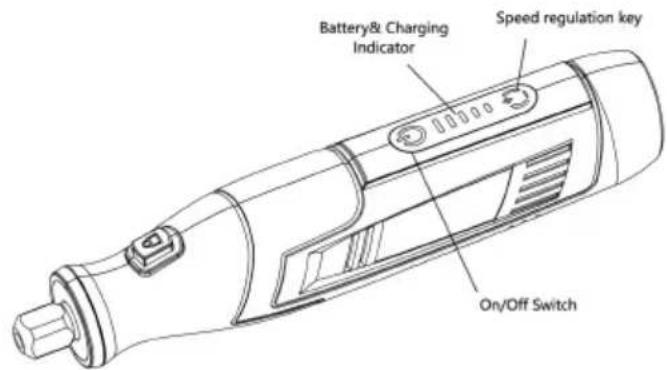

Werkzeug ein-/ausschalten

Der Einschaltknopf befindet sich auf der Oberseite des Motorgehäuses. Drücken Sie den Einschaltknopf 0,5 Sekunden lang, um das Werkzeug einzuschalten und zu arbeiten. Wenn Sie den Einschaltknopf dann bei jeder

Geschwindigkeitseinstellung 0,5 Sekunden lang drücken, wird das Werkzeug ausgeschaltet.

Einstellen des Geschwindigkeitsbereichs

Nach dem Einschalten des Werkzeugs wird auf dem Display vor dem Schalten die Geschwindigkeitsstufe angezeigt. Die Stufe kann während des Betriebs durch einmaliges kurzes Drücken des Schalters angepasst werden. Die

Werkzeuggeschwindigkeit wird entsprechend angepasst. Das Werkzeug verfügt über 5 Geschwindigkeitsstufen. Bei wiederholtem kurzen Drücken des Schalters beginnt die Zahl kreisförmig von Stufe 1 bis 5 zu scrollen. Die Geschwindigkeit wird von 7000(1)/10000(2)/13000(3)/16000(4)/20000(5) U/min geändert. Wählen Sie die gewünschte Geschwindigkeit für Ihre Anwendung.

Intelligente Geschwindigkeitsspeicherfunktion

Das Gerät verfügt über eine intelligente Geschwindigkeitsspeicherfunktion. Es merkt sich die Geschwindigkeitseinstellung innerhalb von 5 Minuten. Sie müssen die Geschwindigkeit während kurzer Arbeitspausen nicht ständig anpassen, um die Wirkung zu überprüfen oder eine Pause einzulegen. Nach 5 Minuten kehrt es zur standardmäßigen mittleren Stufe mit 3 Geschwindigkeiten (13.000 U/min) zurück.

Überhitzungsschutz

Hinweis! Bei diesem Werkzeug handelt es sich um einen Mini-Schleifer für leichte

Anwendungen. Missbrauchen Sie ihn nicht für schwere Arbeiten oder für Dauerbetrieb.

Das Werkzeug ist als eines der leistungsstärksten Werkzeuge seiner Klasse konzipiert. Es eignet sich perfekt für leichte Heim- und Bastelarbeiten und eignet sich auch für kurze Arbeiten zum Schneiden, Bohren oder Fräsen. Es wird jedoch nicht für dauerhafte Langzeitarbeiten oder schwere Arbeiten empfohlen, da es sich um einen Mini-Schleifapparat für leichte Anwendungen handelt. Um Missbrauch zu vermeiden, ist ein Überhitzungsschutz eingebaut. Bei übermäßiger

Beanspruchung und schneller Erwärmung schaltet der Überhitzungsschutz das Werkzeug ab, um Schäden zu vermeiden. Nachdem das Werkzeug ruht und auf Normaltemperatur abgekühlt ist,

Starten Sie es für Ihre Arbeit neu.

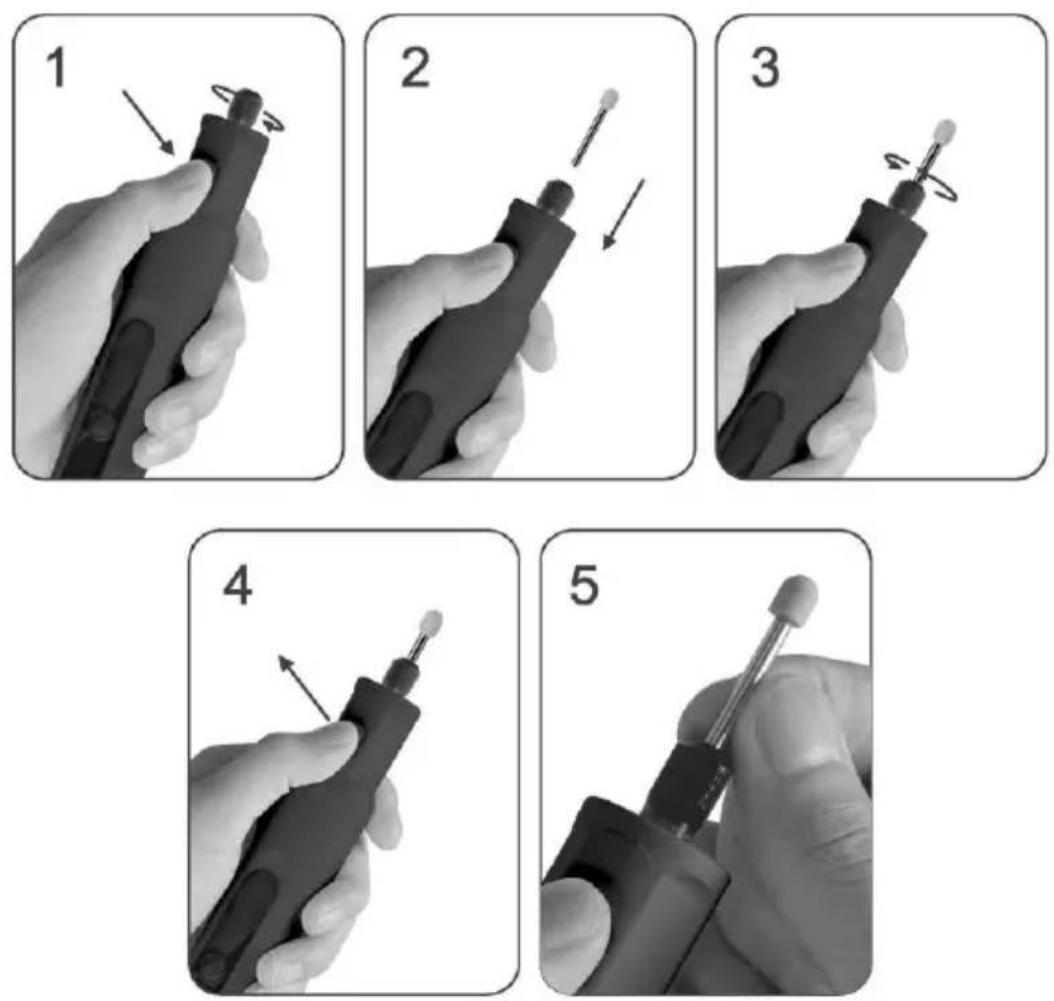

Zubehör installieren oder wechseln

Hinweis! Schalten Sie das Werkzeug aus und stellen Sie sicher, dass das rotierende Teil zum Stillstand gekommen ist, bevor Sie den nächsten Schritt ausführen.

1. Drücken Sie den Spindelverriegelungsknopf nach unten und drehen Sie das Bohrfutter, bis der Knopf vollständig eingerastet ist, dann den Sicherungsring abschrauben.
2. Nach dem Lösen des Sicherungsrings öffnen Sie die Spannzange, legen Sie ein Zubehör ein oder wechseln Sie es in der Spannzange.
3. Drücken Sie den Spindelarretierknopf erneut nach unten und schrauben Sie den Arretierring fest, bis die Spannzange die Zubehörstange fest anzieht.
4. Lassen Sie abschließend die Spindelverriegelungstaste los und Sie können das Gerät verwenden.
5. Hinweis: Entfernen Sie das Zubehör, wenn Sie mit der Arbeit fertig sind, nehmen Sie es immer ab.

Verwenden Sie ein Tuch, um das Zubehör zu entnehmen und Ihre Hand zu schützen.

Warnung!

1. Stellen Sie vor der Verwendung des Werkzeugs sicher, dass es einsatzbereit und sicher ist!
2. Nicht in feuchter Umgebung verwenden!
3. Verwenden Sie das Werkzeug niemals in der Nähe von brennbaren Gasen oder Flüssigkeiten.
4. Tragen Sie während der Verwendung des Werkzeugs eine Schutzbrille.
5. Berühren Sie die Bohr-/Schleifspitze während des Betriebs nicht, auch nicht bei niedriger Geschwindigkeit,

da es zu Verletzungen kommen kann!

1. Betätigen Sie das Gerät nicht mit Gewalt, wenn es langsamer wird oder sich nicht mehr dreht.

Schalten Sie es ab und beenden Sie den Arbeitsvorgang.

1. Ziehen Sie den Sicherungsring nicht mit zu viel Kraft an, um eine Beschädigung der Maschinenkomponenten während der Installation des Zubehörs zu vermeiden, da

dies ein Mini-Tool ohne allzu große Kraft ist.

Bedienungsanleitung zur Verwendung des Rotationswerkzeugs

Der erste Schritt beim Erlernen der Verwendung des Rotationswerkzeugs besteht darin, ein „Gefühl“ dafür zu bekommen.

Halten Sie es in der Hand und spüren Sie sein Gewicht und seine Balance. Spüren Sie die Verjüngung des Gehäuses. Halten Sie das Gerät immer vom Gesicht fern. Zubehörteile

können bei der Handhabung beschädigt werden und bei hoher Drehzahl auseinanderfliegen. Dies ist zwar nicht üblich, kommt aber vor. Achten Sie beim Halten des Werkzeugs darauf, die Lüftungsschlitze nicht mit der Hand zu verdecken. Dies blockiert den Luftstrom und führt zur Überhitzung des Motors. Für optimale Kontrolle bei Arbeiten im Nahbereich halten Sie das Rotationswerkzeug wie einen Bleistift zwischen Daumen und vier Fingern.

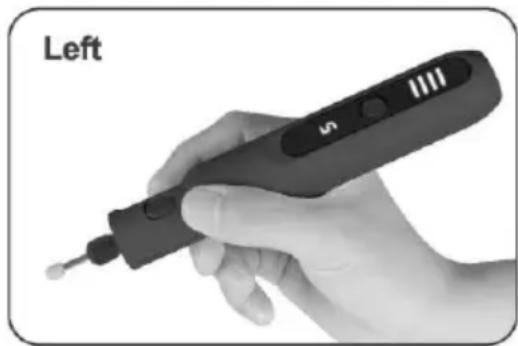

(Siehe Abbildung links). Die „Golfgriff“-Haltemethode eignet sich für

anspruchsvollere Arbeiten wie das Schleifen ebener Flächen oder die Verwendung von Trennscheiben. (Siehe Abbildung rechts)

Üben Sie zunächst an Abfallmaterialien, um die Leistung des Rotationswerkzeugs bei hoher Geschwindigkeit zu testen. Bedenken Sie, dass die Arbeit durch die Geschwindigkeit des Werkzeugs und das Zubehör in der Spannzange erfolgt.

Stützen Sie sich während des Gebrauchs nicht auf das Werkzeug und schieben Sie es nicht. Senken Sie stattdessen das rotierende Zubehör leicht auf das Werkstück ab und lassen Sie es die Stelle berühren, an der Sie mit dem Schneiden (oder Schleifen, Ätzen usw.) beginnen möchten. Konzentrieren Sie sich darauf, das Werkzeug mit nur geringem Druck über das Werkstück zu führen.

Überlassen Sie dem Zubehör die Arbeit. Normalerweise ist es besser, mehrere Durchgänge mit dem Werkzeug zu machen, als zu versuchen, die gesamte Arbeit in einem Durchgang zu erledigen. Um beispielsweise einen Schnitt zu machen, führen Sie das Werkzeug wie einen kleinen Pinsel über das Werkstück.

Schneiden Sie bei jedem Durchgang etwas Material ab, bis die gewünschte Tiefe erreicht ist. Für die meisten Arbeiten ist ein sanfter Schnitt am besten geeignet. So haben Sie die beste Kontrolle, vermeiden Fehler und erzielen die effizienteste Arbeit mit dem Zubehör.

Geschwindigkeitseinstellung für Zubehör:

Achtung! Empfohlene Höchstgeschwindigkeit für die Tierpflege nicht über 12.000 U/min (Geschwindigkeitsstufe 3).

Hinweis! Bitte überprüfen Sie die Referenzliste und wählen Sie die richtige Geschwindigkeit für jeden Auftrag, bevor Sie die Artikel entsprechend verwenden. Die Anzahl der Geschwindigkeitsstufen liegt zwischen 1 und 5, die Geschwindigkeit zwischen 5.000 und 20.000 U/min.

Hinweis! Die folgende Tabelle beschreibt lediglich die Verwendung aller Zubehörteile für dieses Werkzeug, z. B. Anwendungsszenarien,

Verarbeitungsmaterialien, empfohlene Geschwindigkeitsauswahl usw. Dies bedeutet nicht, dass das Verkaufspaket alle diese Zubehörteile enthält. Das tatsächlich im Verkaufspaket enthaltene Zubehör finden Sie in der Beschreibung des Verkaufslinks.

Functions	Images	Accessory Description	Cork	Hardwood	Plastic	Steel	Aluminum, brass, etc.	Shell, stone	Ceramic	Glass
Sanding		Sanding paper	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	—	—	—
		Sanding bands	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	—
Cutting		Cutting blade	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	—	—	—	—	—
		Cut off wheels fiberglass	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	—	—	—
Grinding/ Sharpening		Silicon carbide grinding wheels with shank	—	—	—	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	—
		Aluminum oxide Grinding wheels with shank	—	—	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	—
		Rubber grinder with shank	—	—	—	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	—	—	Speed 3-5 RPM12-20k
Carving/ Engraving		Diamond grinding needle	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k
		HSS cutter	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	—	—	—	—	—
Drilling		HSS drill bit	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	—	—	—	—	—
Cleaning/ Polishing		Brushes	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k
		Felt wheels / Mandrel	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM11-20k
Accessories		Collets	To clamp accessories
		Wrench	For replacing the accessories
		Mandrel for cut off wheel	To link Rubber emery wheel/ Sanding paper / Diamond wheel/cut off wheels/ Grinding wheels
		Sanding shank	Mandrel drum for sanding bands installation

Zubehör

Schleifbänder und -schäfte: Zum Schleifen von Tierkrallen oder Werkstücken aus Metall, Holz, Stein und Kunststoff. Vor Gebrauch müssen sie zusammengebaut werden.

Schleifpapier: Zum Detailschleifen oder Polieren von Werkstücken aus Metall, Holz, Ton und Kunststoff. Vor Gebrauch muss es mit einer Schraube auf dem Dorn montiert werden.

Schleifsteine: Zur Oberflächenbearbeitung von Metallteilen, Gussteilen, Schweißnähten und zum Entfernen von Rost. Verschiedene Formen erhältlich.

Diamantbohrer: Für feine Detailarbeiten, Gravuren, Schnitzereien,

Ausbesserungen und Endbearbeitungen. Geeignet für Holz, Jade, Keramik, Glas, gehärteten Stahl, Halbedelsteine und andere harte Materialien. Die Bohrer sind mit Diamantpartikeln beschichtet.

Mehrzweck-Schneidbit: Ideal zum Formen, Aushöhlen, Rillen, Schlitzen,

Einlegen und Herstellen von konischen Löchern in Weichmetallen, Kunststoffen und Hölzern, insbesondere auf gekrümmten Oberflächen.

Bohrer: Zum Bohren von Löchern in Werkstücke aus Kunststoff, Holz oder S-Wollpolier- und Filzscheibe: Zum Polieren von Werkstücken aus Metall und Kunststoff. Muss das Filzrad auf den Dornen mit Gewindekopf montieren vor Gebrauch.

Gummirad mit Schaft: Polieren für verschiedenen Metall, Eisen, Jade, Achat, Glas, Stein und Tiernägel usw.

Borstenbürste : Zum Reinigen von Werkstücken.

Dorne: Schäfte mit Schraub- oder Gewindekopf, die zur Aufnahme von Schleit und Polierscheiben bestimmt sind.

Diamant-Krallenschleifscheibe für Haustiere: Zum Krallenpflegen,

Krallenschleifen und Schleifen von Haustieren. Die empfohlene

Höchstgeschwindigkeit für die Tierpflege liegt nicht über 12.000 U/min

(Geschwindigkeitsstufe 3).

Reinigung und Wartung

Ziehen Sie vor Beginn aller Reinigungsarbeiten immer den Netzstecker.

Reinigung

Halten Sie alle Sicherheitseinrichtungen, Lüftungsöffnungen und das Motorgehäuse frei von Schmutz und Staub so weit wie möglich.

Wischen Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft aus.

Niederdruck.

Wir empfehlen Ihnen, das Gerät nach jedem Gebrauch sofort zu reinigen.

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife.

Verwenden Sie keine Reinigungs- oder Lösungsmittel, diese könnten die Kunststoffteile angreifen

des Gerätes. Stellen Sie sicher, dass kein Wasser in das Gerät eindringen kann.

Wartung

Im Inneren des Geräts befinden sich keine Teile, die einer zusätzlichen Wartung bedürfen.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWC NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anal Place, Rancho Cucamonga, CA 91730

UK

REP

YH CONSULTING LIMITED.
