S0J-FE12-10 - Narzędzie obrotowe Vevor - Bezpłatna instrukcja obsługi

Marka	Vevor
Model	S0J-FE12-10
Rodzaj produktu	Bezprzewodowe narzędzie rotacyjne
Zasilanie	Akumulator Li-ion 8 V, 2500 mAh
Napięcie ładowania	USB 5 V DC
Przewód ładujący	Kabel USB Type-C
Czas ładowania	Około 1,5 do 2,5 godzin
Prędkość biegu jałowego	5000 - 30000 obr/min
Regulacja prędkości	5 poziomów (1-5), pamięć
Rozmiar tulei zaciskowej	1,6 mm / 2,3 mm / 3,2 mm
Wskaźnik baterii	4 diody LED
Ochrona przed przegrzaniem	Tak, automatyczne wyłączanie
Główne funkcje	Szlifowanie, szlifowanie papierem ściernym, szczotkowanie, polerowanie, rzeźbienie, cięcie, wiercenie
Dołączone akcesoria	Tuleje zaciskowe, klucz, uchwyty, tarcze, taśmy, szczotki, filcowe koła
Waga (szacunkowa)	Około 0,4 kg
Wymiary (szacunkowe)	Około 20 x 5 x 5 cm
Konserwacja i czyszczenie	Czyścić wilgotną szmatką z łagodnym mydłem; nie używać rozpuszczalników
Bezpieczeństwo	Blokada wrzeciona, włącznik/wyłącznik, ochrona przed przegrzaniem
Części zamienne	Tuleje zaciskowe, uchwyty, akcesoria do cięcia i szlifowania dostępne osobno
Naprawialność	Żadnych części naprawialnych przez użytkownika; skontaktować się z serwisem
Gwarancja	Standardowa gwarancja producenta

Często zadawane pytania - S0J-FE12-10 Vevor

Jak naładować narzędzie rotacyjne po raz pierwszy?

Podłącz dostarczony kabel USB Type-C do portu ładowania i do adaptera USB 5 V. Dioda miga podczas ładowania; gdy wszystkie 4 diody LED świecą, bateria jest pełna. Naładuj całkowicie przed pierwszym użyciem.

Jaka jest maksymalna prędkość narzędzia?

Prędkość biegu jałowego może osiągnąć 30 000 obr/min. Regulacja obejmuje poziomy od 1 (5 000 obr/min) do 5 (30 000 obr/min).

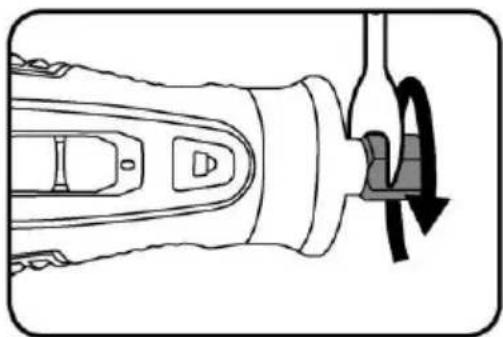

Jak zmienić akcesorium?

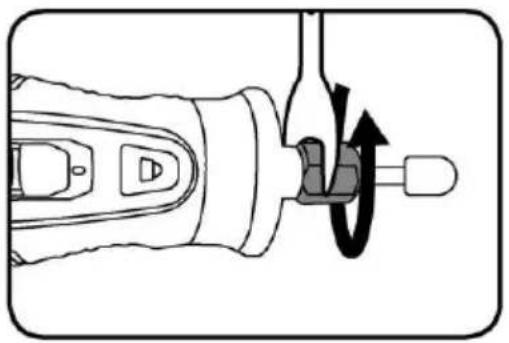

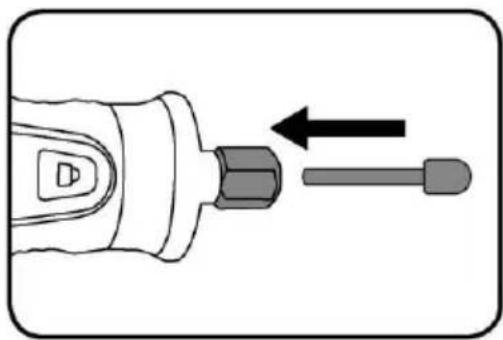

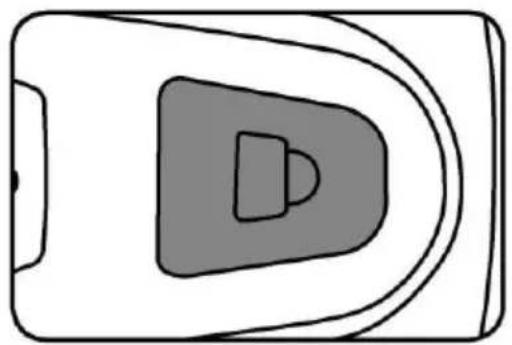

Naciśnij przycisk blokady wrzeciona, poluzuj nakrętkę tulei zaciskowej za pomocą dostarczonego klucza, włóż trzpień akcesorium, a następnie dokręć ręcznie, trzymając wciśnięty przycisk blokady.

Jakie materiały mogę obrabiać tym narzędziem?

Nadaje się do drewna, plastiku, miękkich metali (aluminium, mosiądz), ceramiki, kamienia, szkła i stali nierdzewnej. Używaj akcesoriów odpowiednich dla każdego materiału.

Jak uniknąć przegrzania?

Narzędzie posiada ochronę przed przegrzaniem, która automatycznie je wyłącza. Unikaj ciągłego intensywnego użytkowania; przed ponownym uruchomieniem pozostaw do ostygnięcia.

Co zrobić, jeśli tuleja zaciskowa zablokuje się w nakrętce?

Włóż trzpień akcesorium do nakrętki, aby odblokować tuleję. Nie używaj siły; w razie potrzeby użyj klucza.

Czy narzędzie jest dostarczane z ładowarką?

Nie, produkt nie jest dostarczany z ładowarką. Użyj standardowego adaptera USB (5 V) z dostarczonym kablem USB Type-C.

Jak ustawić prędkość?

Włącz narzędzie, a następnie naciśnij przyciski « + » i « – », aby zwiększyć lub zmniejszyć prędkość. Domyślna prędkość przy uruchomieniu to poziom 3 (20 000 obr/min).

Czy mogę używać akcesoriów innych marek?

Zaleca się używanie wyłącznie akcesoriów przeznaczonych do tego narzędzia (maks. tuleja zaciskowa 3,2 mm). Nieodpowiednie akcesoria mogą spowodować wypadki.

Jak czyścić narzędzie rotacyjne?

Zawsze odłączaj przed czyszczeniem. Użyj wilgotnej szmatki z łagodnym mydłem. Nie zanurzaj w wodzie i nie używaj rozpuszczalników. Przedmuchaj otwory wentylacyjne sprężonym powietrzem.

INSTRUKCJA OBSŁUGI S0J-FE12-10 Vevor

To jest oryginalna instrukcja obsługi. Przed użyciem prosimy o dokładne zapoznanie się z treścią instrukcji. Firma VEVOR zastrzega sobie prawa do jednoznacznej interpretacji niniejszej instrukcji obsługi. Wygląd produktu zależy od stanu, w jakim go otrzymali Państwo. Prosimy o wyrozumiałość, ale nie będziemy Państwa ponownie informować o aktualizacjach technologicznych lub oprogramowania naszego produktu.

	Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik powinien uważnie przeczytać instrukcję obsługi.
	Ostrzeżenie - oznaczenie dotyczące ryzyka uszkodzenia oczu
	Ostrzeżenie - oznaczenie dotyczące ryzyka utraty słuchu
	PRAWIDŁOWA UTYLIZACJANiniejszy produkt podlega przepisom dyrektywy europejskiej 2012/19/UE. Symbol przekreślonego kosza na śmieci na kółka oznacza, że produkt wymaga selektywnej zbiórki odpadów w Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych tym symbolem nie wolno wyrzucać razem z normalnymi odpadami domowymi, lecz należy je oddać do punktu zbiórki urządzeń elektrycznych i elektronicznych przeznaczonych do recyklingu.
	Aby chronić zasoby naturalne, należy poddać baterię recykling lub zutylizować ją w odpowiedni sposób. Ten zestaw baterii z baterie litowo-jonowe. Aby uzyskać informacje na temat dostęp baterii, skontaktuj się z lokalnym urzędem ds. odpadów. opcje recyklingu i/lub utylizacji. Rozładuj akumulator, używając narzęd a następnie wyjmij wyjmij akumulator z obudowy narzędzia i złącza akumulatora wytrzymałym klejem taśmę, aby zapobiec zwarciom i wyładowaniem energii. Nie próbuj otwierać ani wyj żadnego z komponenty.

Uwagi dotyczące bezpieczeństwa

Nie należy naciskać blokady wrzeciona podczas pracy maszyny, aby uniknąć uszkodzenia maszyny lub wypadku zagrażającego bezpieczeństwu.

Instrukcje bezpieczeństwa

Ostrzeżenie: należy przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa i instrukcje. Nieprzestrzeganie ostrzeżeń i instrukcji może skutkować porażeniem prądem, pożarem i/lub poważnymi obrażeniami.

Zachowaj wszystkie ostrzeżenia i instrukcje, aby móc z nich skorzystać w przyszłości.

1) Bezpieczeństwo w miejscu pracy

a) Utrzymuj miejsce pracy w czystości i dobrym oświetleniu. Bałagan lub ciemność sprzyjają wypadkom. b) Nie używaj elektronarzędzi w atmosferach wybuchowych, np. w obecności łatwopalnych cieczy, gazów lub pyłów.

Narzędzia elektryczne tworzą iskry, które mogą zapalić pył lub opary.

c) Trzymaj dzieci i osoby postronne z dala od narzędzia elektrycznego.

Rozproszenie uwagi może spowodować utratę kontroli.

2) Bezpieczeństwo elektryczne

a) Wtyczki elektronarzędzi muszą pasować do gniazdek. Nigdy nie modyfikuj wtyczki w żadnym wypadku. Nie należy używać żadnych adapterów wtyczek z uziemionymi elektronarzędziami.

Niezmodyfikowane wtyczki i pasujące gniazdka zmniejszają ryzyko porażenia prądem.

b) Unikaj kontaktu ciała z uziemionymi lub uziemionymi powierzchniami, takimi jak rury, grzejniki, kuchenki i lodówki. Istnieje zwiększone ryzyko porażenia prądem elektrycznym, jeśli twoje ciało jest uziemione. c) Nie wystawiać elektronarzędzi na działanie deszczu lub wilgoci. Wnikanie wody do elektronarzędzi zwiększa ryzyko porażenia prądem. d) Nie należy nadmiernie eksploatować przewodu. Nigdy nie należy używać przewodu do noszenia, ciągnięcia lub odłączania elektronarzędzia. Trzymaj przewód z dala od źródeł ciepła, oleju i ostrych przedmiotów, krawędzi lub ruchomych części. Uszkodzone lub zapętlone przewody zwiększają ryzyko porażenia prądem. e) Podczas używania elektronarzędzia na zewnątrz należy używać przedłużacza odpowiedniego do użytku na zewnątrz. Zastosowanie przewodu nadającego się do użytku na zewnątrz zmniejsza ryzyko porażenia prądem.

3) Bezpieczeństwo osobiste

a) Zachowuj czujność, zwracaj uwagę na to, co robisz i kieruj się zdrowym rozsądkiem, gdy obsługujesz elektronarzędzie. Nie używaj elektronarzędzia, gdy jesteś zmęczony lub pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi

podczas obsługi elektronarzędzi może skutkować poważnymi obrażeniami ciała.

b) Stosuj środki ochrony osobistej. Zawsze noś okulary ochronne.

Sprzęt ochronny, taki jak maska przeciwpyłowa, antypoślizgowe obuwie robocze, twardy kapelusz lub ochrona słuchu stosowana w odpowiednich warunkach zmniejszą obrażenia ciała.

c) Zapobiegaj przypadkowemu uruchomieniu. Upewnij się, że przełącznik jest w pozycji wyłączonej przed podłączeniem do źródła zasilania i/lub akumulatora, podniesieniem lub noszeniem narzędzia. Noszenie elektronarzędzi z palcem na włączniku lub używanie elektronarzędzi z włączonym przełącznikiem jest przyczyną wypadków.

d) Przed rozpoczęciem obracania elektronarzędzia należy wyjąć klucz regulacyjny lub klucz francuski. Klucz lub kluczyk pozostawiony na obracającej się części urządzenia zasilającego narzędzie może spowodować obrażenia ciała.

e) Nie wychylaj się za bardzo. Zawsze utrzymuj równowagę i stabilną postawę. Umożliwia to lepszą kontrolę elektronarzędzia w nieoczekiwanych sytuacjach.

f) Ubierz się odpowiednio. Nie noś luźnych ubrań ani biżuterii. Trzymaj włosy, ubrania i rękawice z dala od ruchomych części. Luźne ubrania, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części.

g) Jeżeli przewidziano urządzenia do podłączenia odpylacza i punktów zbiórki, należy upewnić się, że są one podłączone i prawidłowo użytkowane.

Korzystanie z tych urządzeń może zmniejszyć zagrożenia związane z pyłem.

4) Użytkowanie i konserwacja narzędzi akumulatorowych

a) Przed włożeniem akumulatora należy upewnić się, że przełącznik jest w pozycji wyłączonej.

Wkładanie akumulatora do elektronarzędzi, które mają włączony przełącznik, grozi wypadkiem.

b) Ładuj wyłącznie za pomocą ładowarki wskazanej przez producenta. Ładowarka powinna być odpowiednia do jednego typu akumulatora.

c) Używaj elektronarzędzi wyłącznie z przeznaczonymi do tego akumulatorami.

Użycie innych akumulatorów może stwarzać ryzyko obrażeń ciała i pożaru.

d) Gdy akumulator nie jest używany, należy trzymać go z dala od innych

metalowych przedmiotów, takich jak spinacze do papieru, monety, klucze, gwoździe, śruby i inne drobne metalowe przedmioty, które mogą spowodować zwarcie między zaciskami akumulatora. Zwarcie zacisków akumulatora może spowodować oparzenia lub pożar.

e) W przypadku niewłaściwego użytkowania, z akumulatora może wytrysnąć ciecz. Należy unikać kontaktu, a w razie przypadkowego kontaktu przemyć wodą. W przypadku kontaktu cieczy z oczami, należy dodatkowo zwrócić się o pomoc lekarską. Ciecz wyrzucona z akumulatora może spowodować podrażnienie lub oparzenia.

5) Instrukcje bezpieczeństwa dla wszystkich operacji

Ostrzeżenia dotyczące bezpieczeństwa związane ze szlifowaniem, piaskowaniem,

szczotkowaniem drucianym, polerowaniem, rzeźbieniem i cięciem ściernym:

a) To elektronarzędzie jest przeznaczone do pracy jako szlifierka, polerka, szczotka druciana, polerka, narzędzie do rzeźbienia lub cięcia. Należy przeczytać

wszystkie ostrzeżenia dotyczące bezpieczeństwa, instrukcje, ilustracje i

specyfikacje dołączone do tego elektronarzędzia. Nieprzestrzeganie poniższych instrukcji może spowodować porażenie prądem, pożar i/lub poważne obrażenia. Uwaga! Wypisz tylko te operacje, które mają zastosowanie.

b) Nie należy używać akcesoriów, które nie zostały specjalnie zaprojektowane i zalecane przez producenta narzędzia. Samo przymocowanie akcesoriów do elektronarzędzia nie gwarantuje bezpiecznej pracy.

biegnące szybciej niż ich znamionowa prędkość mogą się złamać i rozpaść.

d) Średnica zewnętrzna i grubość akcesorium muszą mieścić się w zakresie dopuszczalnych parametrów elektronarzędzia. Nieprawidłowo dobranych akcesoriów nie można odpowiednio kontrolować.

e) Rozmiar trzpienia ściernic, bębnów szlifierskich lub innych akcesoriów musi być odpowiednio dopasowany do wrzeciona lub tulei zaciskowej elektronarzędzia. Akcesoria, które nie pasują do elementów mocujących elektronarzędzia, będą tracić równowagę, nadmiernie wibrować i mogą spowodować utratę kontroli nad narzędziem.

f) Tarcze szlifierskie, bębny szlifierskie, frezy lub inne akcesoria mocowane na

trzpieniu muszą być całkowicie wsunięte do tulei zaciskowej lub uchwytu. Jeśli trzpień jest niewystarczająco mocno zamocowany i/lub wystająca część tarczy jest zbyt długa, zamontowana tarcza może się poluzować i zostać wyrzucona dużą prędkością.

g) Nie używaj uszkodzonych akcesoriów. Przed każdym użyciem sprawdź akcesoria, takie jak tarcze ścierne pod kątem odprysków i pęknięć, bęben szlifierski pod kątem pęknięć, rozdarć lub nadmiernego zużycia, szczotkę drucianą pod kątem luźnych lub pękniętych drutów.

W przypadku upuszczenia elektronarzędzia lub akcesorium, sprawdź, czy nie ma uszkodzeń, lub zamontuj nieuszkodzone akcesorium. Po sprawdzeniu i

zainstalowaniu akcesorium, ustaw się z dala od płaszczyzny obracającego się narzędzia i osób postronnych.

Odłącz akcesorium i uruchom elektronarzędzie z maksymalną prędkością bez obciążenia przez jedną minutę. Uszkodzone akcesoria zazwyczaj ulegają rozpadowi w trakcie tego testu.

h) Stosować środki ochrony indywidualnej. W zależności od zastosowania, należy używać osłony twarzy, gogli ochronnych lub okularów ochronnych. W razie potrzeby należy nosić maskę przeciwpyłową, ochronniki słuchu, rękawice i fartuch warsztatowy, które zatrzymują drobne odłamki materiału ściernego lub obrabianego przedmiotu. Ochrona oczu musi być w stanie zatrzymać odłamki powstające podczas różnych czynności. Maska przeciwpyłowa lub respirator muszą być w stanie filtrować cząstki stałe wytwarzane podczas wykonywania czynności.

Długotrwałe narażenie na hałas o dużym natężeniu może spowodować utratę słuchu.

i) Utrzymuj osoby postronne w bezpiecznej odległości od miejsca pracy. Każda osoba wchodząca

W miejscu pracy należy nosić środki ochrony indywidualnej. Odłamki obrabianego przedmiotu lub uszkodzonego akcesorium mogą odlecieć i spowodować obrażenia poza bezpośrednim obszarem pracy.

c) Prędkość znamionowa akcesoriów szlifierskich musi być co najmniej równa prędkości maksymalnej podanej na elektronarzędziu. Akcesoria szlifierskie

j) Podczas wykonywania prac elektrycznych należy trzymać elektronarzędzie wyłącznie za izolowane powierzchnie chwytne. Operacja, w której narzędzie tnące może zetknąć się z ukrytym okablowaniem lub własnym przewodem. Akcesoria stykające się z przewodem „żywym” mogą spowodować odsłonięcie metalu części elektronarzędzia, które są pod napięciem i mogą spowodować porażenie operatora prądem.

k) Podczas uruchamiania zawsze trzymaj narzędzie mocno w dłoniach. Moment reakcji silnika podczas przyspieszania do pełnej prędkości może spowodować skręcanie narzędzia.

I) W miarę możliwości używaj zacisków do podtrzymywania przedmiotu obrabianego. Nigdy nie trzymaj małego przedmiotu obrabianego w jednej ręce i narzędzia w drugiej, podczas pracy. Zaciskanie małego przedmiotu obrabianego pozwala używać obu rąk do kontrolowania narzędzia. Materiały okrągłe, takie jak kołki, rury lub przewody, mają tendencję do zwijania się podczas cięcia i mogą powodować zakleszczanie się wiertła lub skoczyć w twoim kierunku. m) Umieść przewód z dala od wirującego akcesorium. W przypadku utraty kontroli przewód może zostać przecięty lub zaplątany, a twoja ręka lub ramię może zostać pociągnięte do wirującego akcesorium.

n) Nigdy nie odkładaj elektronarzędzia, dopóki element dodatkowy nie osiągnie całkowitego zatrzymania. Wirujący element może chwycić powierzchnię i pociągnąć elektronarzędzie poza twoją kontrolą.

o) Po zmianie bitów lub dokonaniu jakichkolwiek regulacji, upewnij się, że nakrętka tulei zaciskowej, uchwyt lub inne urządzenia regulacyjne są mocno dokręcone. Luźne urządzenia regulacyjne mogą się nieoczekiwanie przesunąć, powodując utratę kontroli; luźne, obracające się elementy zostaną gwałtownie wyrzucone.

p) Nie uruchamiaj elektronarzędzia, trzymając je przy sobie. Przypadkowy kontakt z wirującym akcesorium może spowodować zaczepienie ubrania i pociągnięcie akcesorium do swojego ciała.

q) Regularnie czyść otwory wentylacyjne elektronarzędzia. Wentylator silnika będzie zasysał kurz do wewnątrz obudowy i nadmierne gromadzenie się pyłu metalowego może powodować zagrożenie elektryczne.

r) Nie używaj elektronarzędzia w pobliżu materiałów łatwopalnych. Iskry mogą spowodować zapłon tych materiałów.

s) Nie używaj akcesoriów wymagających płynnego chłodziwa. Użycie wody lub

innych płynnych chłodziw może spowodować porażenie prądem.

6) Dalsze instrukcje bezpieczeństwa dla wszystkich operacji

Odrzut i związane z nim ostrzeżenia:

Odrzut to nagła reakcja na zakleszczenie lub zablokowanie obracającej się taśmy szlifierskiej, szczotki lub innego akcesorium. Zakleszczenie lub zablokowanie powoduje gwałtowne zatrzymanie obracającego się akcesorium, co z kolei powoduje niekontrolowane przesunięcie elektronarzędzia w kierunku przeciwnym do kierunku obrotów akcesorium. Na przykład, jeśli tarcza ścierna zostanie zablokowana lub zakleszczona przez obrabiany przedmiot, krawędź tarczy, która wchodzi w punkt zablokowania, może wbić się w powierzchnię materiału, powodując...

Koło może wyskoczyć lub odskoczyć. Koło może odskoczyć w kierunku operatora lub od niego, w zależności od kierunku ruchu koła w punkcie zacisku. Tarcze ścierne mogą również pęknąć w takich warunkach. Odrzut jest wynikiem niewłaściwego użycia elektronarzędzia i/lub nieprawidłowych procedur lub warunków obsługi i można go uniknąć, podejmując odpowiednie środki ostrożności, zgodnie z poniższymi wskazówkami.

a) Mocno trzymaj elektronarzędzie i ułóż ciało i ramię tak, aby przeciwdziałać odrzutowi. Operator może kontrolować siły odrzutu, jeśli zachowa odpowiednie środki ostrożności.

b) Zachowaj szczególną ostrożność podczas pracy w narożnikach, przy ostrych krawędziach itp. Unikaj podskakiwania i zaczepiania się o akcesorium. Narożniki, ostre krawędzie lub podskakiwanie mogą powodować zaczepianie się obracającego się akcesorium i utratę kontroli lub odrzut.

c) Podczas mocowania piły tarczowej z zębami, ponieważ takie ostrza tworzą częstych odrzutów, należy mocno trzymać narzędzie obrotowe i ustawić ciało i ramię w taki sposób, aby móc przeciwstawić się sile odrzutu.

d) Zawsze wprowadzaj wiertło w materiał w tym samym kierunku, w którym krawędź skrawająca wychodzi z materiału (czyli w tym samym kierunku, w które wyrzucane są wióry). Podawanie narzędzia w niewłaściwym kierunku powoduje, że krawędź skrawająca wiertła wysuwa się z materiału i ciągnie narzędzie w kierunku tego posuwu.

e) Podczas używania pilników obrotowych, tarcz tnących, frezów szybkoobrotowych lub frezów z węglika wolframu, należy zawsze pewnie zamocować obrabiany przedmiot. Tarcze te zakleszczą się, jeśli lekko przechyli się w rowku, i mogą odbić.

Kiedy ściernica tnąca zahacza o materiał, zazwyczaj pęka. Kiedy zahacza o materiał pilnik obrotowy, frez szybkoobrotowy lub frez z węglika wolframu, może on wyskoczyć z rowka i spowodować utratę kontroli nad narzędziem.

6) Dodatkowe instrukcje bezpieczeństwa dotyczące operacji szlifowania i cięcia

Ostrzeżenia dotyczące bezpieczeństwa dotyczące szlifowania i cięcia ściernego:

a) Używaj wyłącznie typów ściernic zalecanych do Twojego elektronarzędzia i wyłącznie do zalecanych zastosowań. Na przykład: nie szlifuj bokiem ściernicy tnącej. Ściernice tnące są przeznaczone do szlifowania obwodowego, a siły boczne działające na te ściernice mogą spowodować ich pęknięcie.

b) Do gwintowanych stożków i czopów ściernych należy używać wyłącznie nieuszkodzonych trzpieni ściernic z nieodciążonym kołnierzem barkowym o odpowiednim rozmiarze i długości. Prawidłowe trzpienie zmniejszą ryzyko pęknięcia.

c) Nie „zacinaj” tarczy tnącej ani nie wywieraj nadmiernego nacisku. Nie próbuj wykonywać cięcia o zbyt dużej głębokości. Nadmierne obciążenie tarczy zwiększa jej obciążenie i podatność na skręcanie lub zacinanie się podczas cięcia, a także ryzyko odrzutu lub pęknięcia tarczy.

d) Nie umieszczaj dłoni w jednej linii z obracającym się kołem ani za nim. (W miejscu pracy oddala się od dłoni, ewentualny odrzut może spowodować odrzucenie obracającego się koła i elektronarzędzia bezpośrednio na użytkownika.)

e) W przypadku zakleszczenia, zacięcia lub przerwania cięcia z jakiegokolwiek powodu, należy wyłączyć elektronarzędzie i przytrzymać je w bezruchu, aż do całkowitego zatrzymania się tarczy. Nigdy nie należy podejmować próby wyjęcia tarczy tnącej z miejsca cięcia, gdy tarcza jest w ruchu, ponieważ może to spowodować uszkodzenie.

może wystąpić odrzut. Zbadaj i podejmij działania naprawcze, aby wyeliminować przyczynę zakleszczenia lub zablokowania kół.

f) Nie należy ponownie uruchamiać operacji cięcia w obrabianym przedmiocie. Pozwolić, aby tarcza osiągnęła pełną prędkość i ostrożnie ponownie wprowadzić ją w cięcie. Tarcza może się zablokować, przesunąć lub odbić, jeśli elektronarzędzie zostanie ponownie uruchomione w obrabianym przedmiocie. g) Podeprzeć panele lub jakikolwiek przedmiot obrabiany o dużych gabarytach, aby zminimalizować ryzyko zakleszczenia ściernicy i odbicia. Duże przedmioty obrabiane mają tendencję do uginania się pod własnym ciężarem. Podpory umieścić pod przedmiotem obrabianym w pobliżu linii cięcia i blisko krawędzi przedmiotu obrabianego po obu stronach ściernicy. h) Zachować szczególną ostrożność podczas wykonywania „cięcia

kieszeniowego” w istniejących ścianach lub innych niewidocznych miejscach.

Wystające kółko może przeciąć rury gazowe lub wodne, przewody elektryczne przedmioty, które mogą spowodować odrzut.

Przeczytaj wszystkie ostrzeżenia dotyczące bezpieczeństwa i instrukcje. Nieprzestrzeganie ostrzeżeń i instrukcji może spowodować porażenie prądem, pożar i/lub poważne obrażenia.

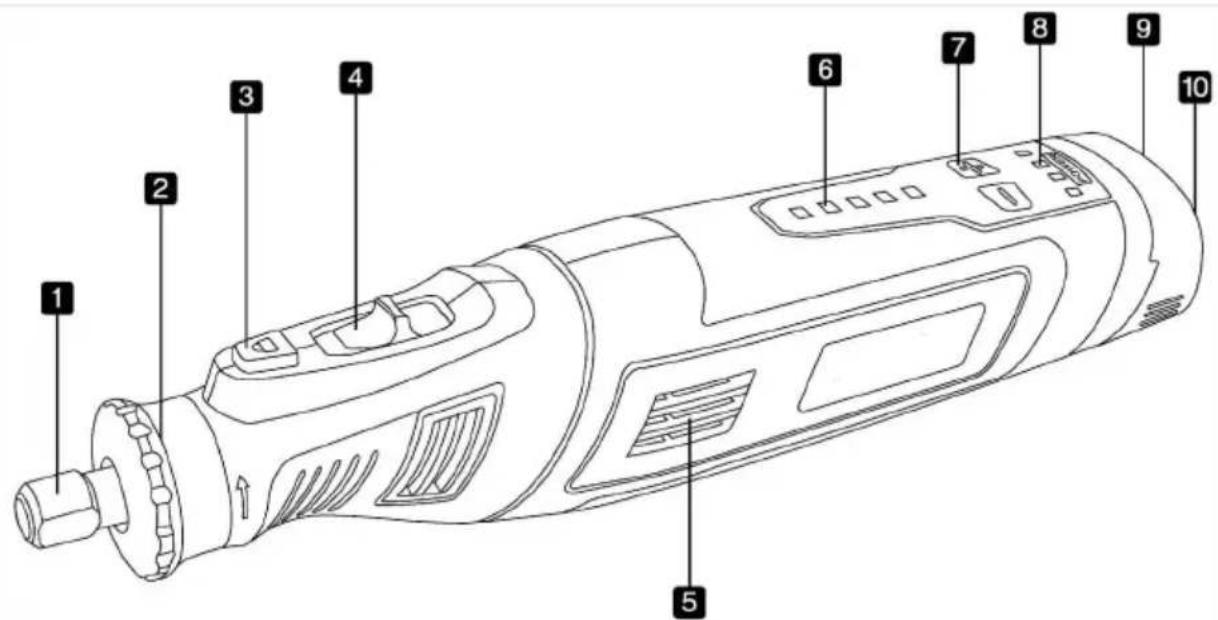

1. Nakrętka zaciskowa
2. Kołnierz wału
3. Przycisk blokady wału
4. Przycisk włączania/wyłączania
5. Otwory wentylacyjne
6. Kontrolki prędkości
7. Przyciski regulacji prędkości
8. Kontrolka stanu baterii
9. Port ładowania
10. Pierścień do zawieszania

UWAGA: Produkt nie jest sprzedawany z ładowarką.

Dane techniczne

Akumulator:	8 V litowo-jonowy 2500 mAh
Napięcie ładowania:	USB 5 V DC
Przewód ładujący:	Przewód USB typu C
Czas ładowania akumulatora:	około 1,5-2,5 godziny
Prędkość bez obciążenia:	5000-30000 obr./min
Rozmiar tulei zaciskowej:	1,6 mm (1/16") / 2,3 mm (3/32") / 3,2 (1/8")

Obsługa

Ładowanie narzędzia

Uwaga! Miniszlifierka nie jest w pełni naładowana fabrycznie. Przed pierwszym użyciem należy naładować narzędzie.

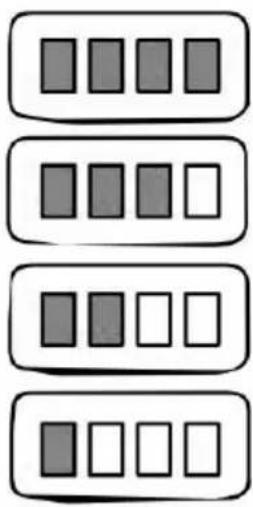

Wskaźnik stanu baterii

Narzędzie obrotowe jest wyposażone we wskaźnik stanu baterii, który pokazuje

stan naładowania akumulatora. Naciśnij przycisk włączania/wyłączania i sprawdź, która dioda LED

zapala się, aby sprawdzić status.

Uwaga: Po podłączeniu do ładowania zaświeci się wskaźnik stanu akumulatora.

będzie świecić i migać, gdy wszystkie cztery diody LED będą się świecić podczas ładowania.

jeśli świeci się bez migania, oznacza to, że narzędzie jest w pełni naładowane.

Włączanie/wyłączanie narzędzia i ustawianie zakresu prędkości

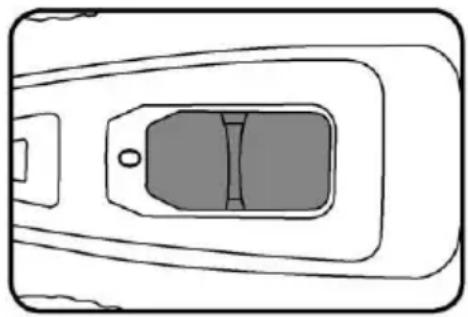

Włączanie/wyłączanie narzędzia

1. Naciśnij przycisk włączania/wyłączania, aby włączyć narzędzie. Diody LED wskaźnika stanu akumulatora zaświecą się.
2. Aby wyłączyć narzędzie, naciśnij ponownie przycisk włączania/wyłączania.

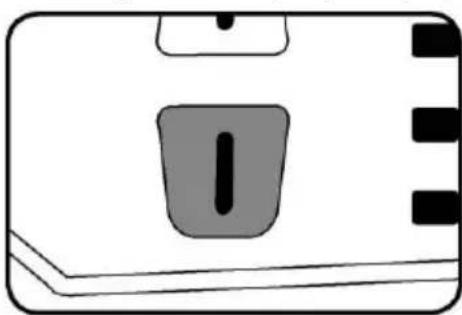

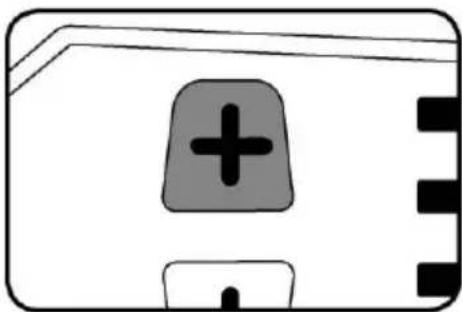

Ustawianie zakresu prędkości

1. Po włączeniu narzędzia naciśnij przycisk „+”, aby zwiększyć prędkość.

Uwaga: Domyślna prędkość narzędzia po włączeniu wynosi 20. W zależności od potrzeb użyj przycisków „+” i „—”, aby zmienić ustawienie prędkości w zakresie od 5 do 1000 obr./min.

i 30.

Uwaga: To narzędzie obrotowe ma funkcję zapamiętywania ustawień przekładni. Ustaw prędkość na „15”, narzędzie będzie pracować z prędkością „15” nawet po ponownym uruchomieniu.

1. Aby zmniejszyć prędkość, naciśnij przycisk '-'.

Zabezpieczenie przed przegrzaniem

Uwaga! To narzędzie to miniszlifierka przeznaczona do lekkich zastosowań. Nie należy go nadużywać.

przeznaczony do ciężkich prac lub do długotrwałej pracy ciągłej.

Narzędzie to zostało zaprojektowane jako jedno z najpotężniejszych na tym samym poziomie.

Doskonale nadaje się do lekkich prac DIY i rękodzieła, a także może być używane przez krótki czas

do cięcia, wiercenia lub frezowania, ale nie jest zalecane do ciągłego

długotrwała praca lub ciężkie prace, ponieważ nadal jest to mała szlifierka do lekkich prac

aplikacji. Aby zapobiec nadużywaniu narzędzia przez użytkownika, wbudowano zabezpieczenie przed przegrzaniem

funkcja ochronna, gdy narzędzie jest nadmiernie eksploatowane i powoduje szybkie

funkcja zabezpieczenia przed przegrzaniem wyłączy narzędzie, aby zapobiec jego przegrzaniu

uszkodzenia. Po odczekaniu, aż narzędzie ostygnie do normalnej temperatury, uruchom go ponownie i rozpocznij pracę.

Instrukcja obsługi narzędzia obrotowego

Pierwszym krokiem w nauce korzystania z narzędzia obrotowego jest nabranie wprawy.

Trzymaj go w dłoni i poczuj jego ciężar i równowagę. Poczuj zwężenie

obudowy. Zawsze trzymaj narzędzie z dala od twarzy. Akcesoria

mogą ulec uszkodzeniu podczas przenoszenia i mogą się rozpaść, gdy się do nich zbliżysz

prędkość. Nie jest to częste, ale się zdarza. Za każdym razem, gdy trzymasz narzędzie, uważaj, aby nie zasłaniać otworów wentylacyjnych dłonią. To blokuje przepływ powietrza i powoduje przegrzanie silnika. Aby zapewnić najlepszą kontrolę podczas pracy w zwarciu,

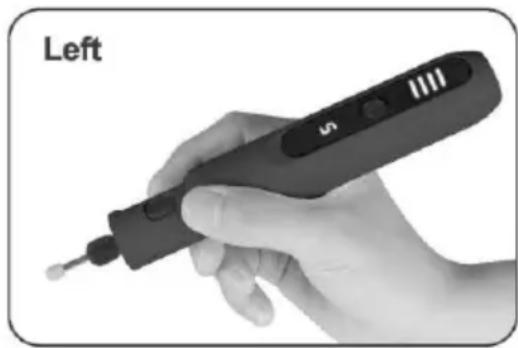

chwyć narzędzie obrotowe jak ołówek między kciukiem i czterema palcami.

(Patrz rysunek po lewej). Metoda trzymania narzędzia „Golf Grip” może być

stosowana do bardziej agresywnych operacji, takich jak szlifowanie płaskiej powierzchni lub

za pomocą tarcz tnących. (Patrz rysunek po prawej)

Najpierw przećwicz na materiałach odpadowych, aby zobaczyć, jak szybko działa narzędzie obrotowe

akcja wykonuje. Pamiętaj, że praca jest wykonywana przez prędkość

narzędzie i akcesorium w tulei zaciskowej. Nie należy opierać się ani pchać narzędzia podczas użytkowania. Zamiast tego, delikatnie opuść obracający się element do

pracy i pozwól mu dotknąć punktu, w którym chcesz ciąć (lub szlifować) lub trawienia itp.) aby rozpocząć. Skoncentruj się na prowadzeniu narzędzia na obrabianym przedmiocie

używając bardzo małego nacisku dłoni. Pozwól akcesorium wykonać pracę. Zwykle najlepiej jest wykonać serię przejść narzędziem, zamiast próby wykonania całej pracy za jednym razem. Na przykład, aby wykonać cięcie,

przesuwaj narzędzie tam i z powrotem nad obrabianym przedmiotem, tak jak robiłbyś to z małym

pędzlem. Przy każdym przejściu odetnij trochę materiału, aż uzyskasz pożądany efekt.

Głębokość. W przypadku większości prac najlepszy jest delikatny dotyk. Dzięki niemu masz

najlepszą kontrolę, rzadziej popełniasz błędy i uzyskujesz największą wydajność wyjmij akcesorium.

Ustawienie prędkości dla akcesoriów:

Uwaga! Przed użyciem produktu należy sprawdzić listę referencyjną i wybrać odpowiednią prędkość dla każdego zadania. Liczba poziomów prędkości wynosi od 1 do 5, a prędkość wynosi odpowiednio od 5 tys. do 30 tys. obr./min.

Przypomnienie! Poniższa tabela stanowi jedynie opis sposobu użytkowania wszystkich akcesoriów, które mogą być używane z tym narzędziem, takich jak

scenariusze zastosowań, materiały do obróbki, zalecany wybór prędkości itp. Nie

oznacza to, że zestaw zawiera wszystkie te akcesoria. Informacje o akcesoriach zawartych w zestawie znajdują się w opisie linku sprzedażowego.

Functions	Images	Accessory Description	Cork	Hardwood	Plastic	Steel	Aluminum, brass, etc.	Shell, stone	Ceramic	Glass
Sanding		Sanding paper	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	—	—	—
		Sanding bands	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	—
Cutting		Cutting blade	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	—	—	—	—	—
		Cut off wheels fiberglass	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	—	—	—
Grinding/ Sharpening		Silicon carbide grinding wheels with shank	—	—	—	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	—
		Aluminum oxide Grinding wheels with shank	—	—	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	—
		Rubber grinder with shank	—	—	—	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	—	—	Speed 3-5 RPM12-20k
Carving/ Engraving		Diamond grinding needle	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k
		HSS cutter	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	—	—	—	—	—
Drilling		HSS drill bit	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	—	—	—	—	—
Cleaning/ Polishing		Brushes	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k
		Felt wheels / Mandrel	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM11-20k
Accessories		Collets	To clamp accessories
		Wrench	For replacing the accessories
		Mandrel for cut off wheel	To link Rubber emery wheel/ Sanding paper / Diamond wheel/cut off wheels/ Grinding wheels
		Sanding shank	Mandrel drum for sanding bands installation

Akcesoria

Mocowanie akcesoriów

1. Naciśnij i przytrzymaj przycisk blokady wału.

1. Za pomocą dołączonego klucza zaciskowego lekko poluzować nakrętkę zaciskową.

1. Włóż wałek akcesorium do tulei zaciskowej.

1. Przy wciśniętym przycisku blokady wału dokręć nakrętkę tulei zaciskowej palcami, aż trzpień akcesoriów zostanie mocno uchwycony przez tuleję zaciskową.

Uwaga: Należy unikać nadmiernego dokręcania nakrętki zaciskowej, gdy nie jest używane żadne akcesorium.

jest włożony, ponieważ może to spowodować zacięcie się tulei zaciskowej w nakrętce tulei.

Jeżeli tak się stanie, wsuń trzonek akcesorium w otwór

nakrętka zaciskowa.

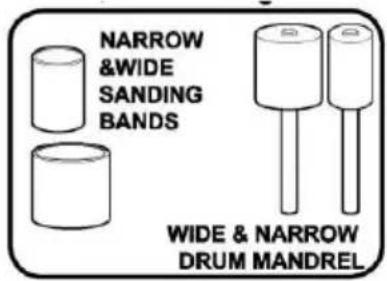

Taśmy szlifierskie

Materiały: drewno, tworzywa sztuczne, metale miękkie, ceramika, kamień i szkło. Taśmy ścierne można stosować do kształtowania drewna, wygładzania krawędzi szlifowania wewnątrz łuków. Trzpienie bębnowe umożliwiają łatwą wymianę taśm ściernych, gdy się zużyją i stracą swoją ziarnistość.

1. Używając małego śrubokręta z tyłu klucza zaciskowego, poluzuj małą śrubę na

trzpień bębna do skurczenia bęben.

1. Nasuń taśmę ścierną na

bęben i dokręć śrubę

aby utrzymać opaskę na miejscu.

OSTRZEŻENIE! Przed każdym użyciem należy upewnić się, że bęben jest wystarczająco rozciągnięty, aby zabezpieczyć taśmę w trakcie

użytkowania. Luźne akcesoria mogą odlecieć i spowodować obrażenia operatora i/lub osób postronnych.

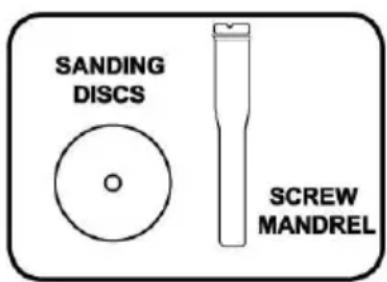

Tarcze ścierne

Materiały: drewno, tworzywa sztuczne, metale miękkie, ceramika, kamień, szkło.

Tarcze ścierne nadają się do wygładzania i kształtowania drewna lub włókna szklanego,

Zdejmowanie farby i usuwanie rdzy. Elastyczne tarcze sprawiają, że są one dobre do

szlifowania powierzchni o nieregularnych kształtach i trudno dostępnych miejsc. Zamocuj je na trzpieniu śrubowym i wymień, gdy się zużyją.

1. Odkręć i wyjmij małą śrubę z górnej części trzpienia

za pomocą małego śrubokręta znajdującego się z tyłu klucza zaciskowego.

Zdejmij również jedną z podkładek z trzpienia.

1. Nasuń tarczę ścierną na

trzpień, a następnie wymień

podkładkę i śrubę, aby przytrzymać płytę na miejscu.

Tarcze tnące

Materiały: drewno, tworzywa sztuczne, metale miękkie, ceramika, kamień i szkło.

Te krążki szmerglowe można stosować do skracania śrub, ponownego nacinania zerwanych

główek śrub, przecinania małych prętów i rur lub wykonywania otworów prostokątnych

w blasze. Przymocuj je do trzpienia śruby.

Użyj trzpienia i wymień go, gdy

będzie zużyty.

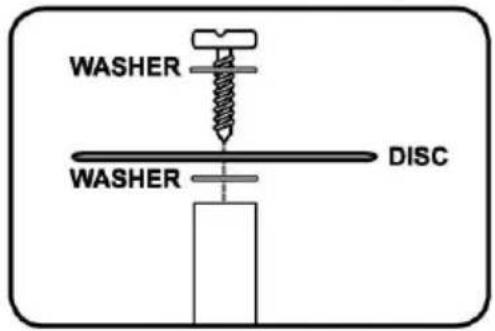

1. Odkręć i wyjmij małą śrubę z górnej części trzpienia. Zdejmij również jedną z podkładek z trzpienia.
2. Nasuń tarczę tnącą na trzpień, a następnie załóż ją ponownie. Podkładka i śruba przytrzymują płytę na miejscu.

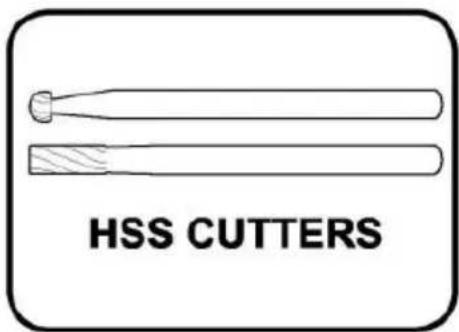

Materiały: skóra, drewno, tworzywa sztuczne, miękkie metale (aluminium, miedź, mosiądz itp.) i glina.

Do przecinarek szybkoobrotowych można stosować: rzeźbienie, wycinanie rowków, szczelin i intarsji lub wydrążonych powierzchni.

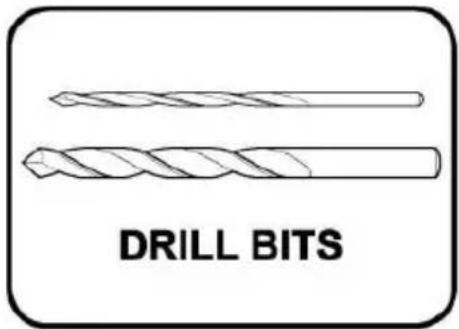

Wiertła

Materiały: drewno, tworzywa sztuczne, miękkie metale.

Idealnie nadają się do robienia małych otworów

w przedmiotach obrabianych. Wymień tuleje zaciskowe, aby dopasować do rozmiaru trzonka wiertła.

Szczotki stalowe

Materiały: mosiądz, miedź, cyna, aluminium, stal nierdzewna. Szczotki stalowe są idealne do usuwania rdzy i korozji, polerowania, gratowania i wygładzania powierzchni, a także do czyszczenia podzespołów elektrycznych.

Uwaga: Pozwól, aby końcówki szczotek drucianych wykonały swoją pracę. Nie wywieraj nadmiernego nacisku ani nie używaj bocznych części włosia na powierzchni roboczej, ponieważ może to spowodować zużycie i pęknięcie włosia.

Szczotki nylonowe

Materiały: twardy plastik, aluminium, srebro, biżuteria i inne cenne przedmioty metalowe.

Szczotki nylonowe idealnie nadają się do lekkich prac

gratowania, czyszczenia ogólnego i

prac polerskich. Można je również stosować z pastą polerską (brak w zestawie) w celu szybszego czyszczenia lub polerowania.

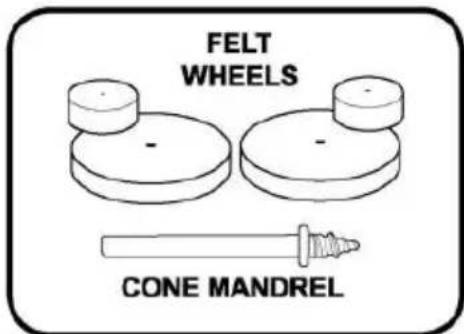

Koła filcowe

Materiały: tworzywa sztuczne, biżuteria, materiały miękkie

i metale żelazne, kamień, szkło, ceramika

Można stosować tarcze polerskie

filcowe do wygładzania powierzchni

półszorstkich, czyszczenia i polerowania. Koło materiałowe

idealnie nadaje się do polerowania srebra lub samochodów, detalowania do wysokiego połysku i renowacji.

okucia drzwiowe lub okienne. Przymocuj je do trzpienia stożkowego, aby użyć.

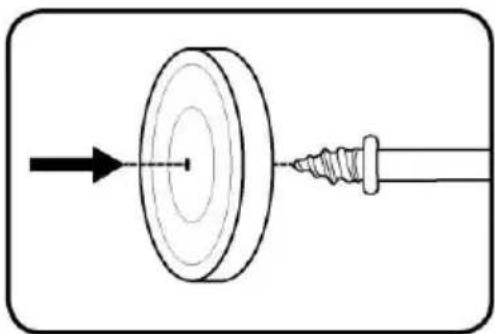

1. Nakręć koło filcowe prosto na trzpień stożkowy i dokręć aż do końca trzpienia.

Gumowa końcówka polerska

Materiały: kamień, ceramika i metale żelazne.

Gumowa końcówka jest wyposażona w materiał ścierny, który usuwa nierówności,

drobne zadziory i rysy pozostałe po szlifowaniu i piaskowaniu. Również idealny do czyszczenia i definiowania rowków.

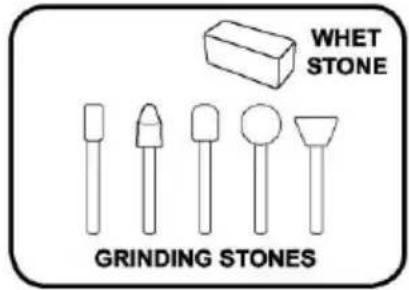

Kamienie szlifierskie

Materiały: metale miękkie i twarde (w tym stal nierdzewna), ceramika,

kamień, szkło.

Kamienie mielące z tlenku glinu świetnie nadają się do czyszczenia, gratowania odlewów, usuwania rdzy, przecinania nitów, ostrzenia ostrzy narzędzi lub

tylko ogólne szlifowanie metali.

spoin,

Kamienie szlifierskie zużywają się w miarę użytkowania, co powoduje późniejsze

użycie nierównych i trudnych do kontrolowania elementów do prac precyzyjnych. Mogą to być

przekształcić stosując poniższą metodę.

1. Zabezpiecz nierównowagę

kamień szlifierski w obrotowym

narzędziu.

1. Włącz narzędzie obrotowe i uruchom

lekko ostrz kamień

obracający się kamień młynarski.

Spowoduje to usunięcie wysokich punktów na akcesorium.

Uwaga: Trzymaj mocno narzędzie obrotowe i kamień ostrzący.

nie wywierać nadmiernego nacisku na obracający się kamień szlifierski osełka i narzędzie wykonują pracę.

Uwaga: Akcesoria używane z różnymi modelami produktów różnią się; możliwe jest przedstawienie ich wszystkich w sposób wyczerpujący. Powyższe wprowadzenie służy jedynie jako punkt odniesienia dla obsługi. Konkretne akcesoria należy dobrać na podstawie faktycznie zakupionych produktów.

OSTRZEŻENIE! Należy nosić okulary ochronne, dobrze dopasowane rękawice i uważać na ułożenie palców podczas trzymania kamienia osełkowego przy narzędziu szlifierskim.

Czyszczenie i konserwacja

Przed rozpoczęciem jakichkolwiek prac czyszczących należy zawsze odłączyć urządzenie od zasilania.

Czyszczenie

Utrzymuj wszystkie urządzenia zabezpieczające, otwory wentylacyjne i obudowę silnika w czystości i wyczyść kurz tak daleko, jak to możliwe.

Wytrzyj urządzenie czystą szmatką lub przedmuchaj sprężonym powietrzem o niskim ciśnieniu.

Zalecamy natychmiastowe czyszczenie urządzenia po każdym użyciu.

skończyłem go używać.

Regularnie czyść urządzenie wilgotną ściereczką i odrobiną miękkiego mydła. Nie używaj środków czyszczących ani rozpuszczalników, gdyż mogą one uszkodzić części plastikowe urządzenia. Upewnij się, że do urządzenia nie przedostaje się woda.

Konserwacja

Wewnątrz urządzenia nie ma żadnych części wymagających dodatkowej konserwacji.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do Australii: SIHAO PTY LTD. 1 ROKEVA
