S0J-FE12-10 - Outil rotatif Vevor - Notice d'utilisation et mode d'emploi gratuit

Marque	Vevor
Modèle	S0J-FE12-10
Type de produit	Outil rotatif sans fil
Alimentation	Batterie Li-ion 8 V, 2500 mAh
Tension de charge	USB 5 V CC
Cordon de charge	Câble USB Type-C
Temps de charge	Environ 1,5 à 2,5 heures
Vitesse à vide	5000 - 30000 tr/min
Réglage de vitesse	5 niveaux (1-5), mémorisation
Taille de pince	1,6 mm / 2,3 mm / 3,2 mm
Indicateur de batterie	4 LEDs
Protection contre surchauffe	Oui, arrêt automatique
Fonctions principales	Meulage, ponçage, brossage, polissage, sculpture, tronçonnage, perçage
Accessoires inclus	Pinces, clé, mandrins, disques, bandes, brosses, roues en feutre
Poids (estimé)	Environ 0,4 kg
Dimensions (estimées)	Environ 20 x 5 x 5 cm
Entretien et nettoyage	Nettoyer avec un chiffon humide et du savon doux ; ne pas utiliser de solvants
Sécurité	Verrouillage de broche, interrupteur marche/arrêt, protection contre surchauffe
Pièces détachées	Pinces, mandrins, accessoires de coupe et ponçage disponibles séparément
Réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le service après-vente
Garantie	Garantie constructeur standard

FOIRE AUX QUESTIONS - S0J-FE12-10 Vevor

Comment charger l'outil rotatif pour la première fois ?

Branchez le câble USB Type-C fourni au port de charge et à un adaptateur USB 5 V. Le voyant clignote pendant la charge ; lorsque les 4 LED restent allumées, la batterie est pleine. Chargez complètement avant la première utilisation.

Quelle est la vitesse maximale de l'outil ?

La vitesse à vide peut atteindre 30 000 tr/min. Le réglage va du niveau 1 (5 000 tr/min) au niveau 5 (30 000 tr/min).

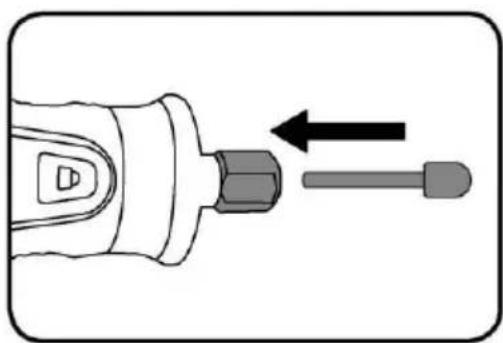

Comment changer l'accessoire ?

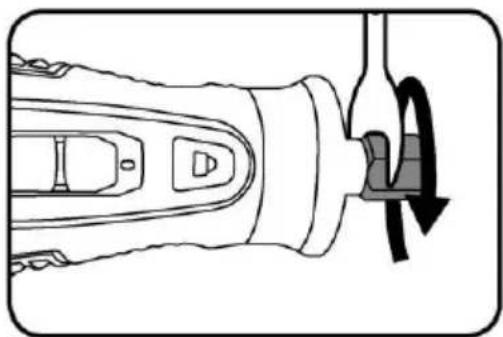

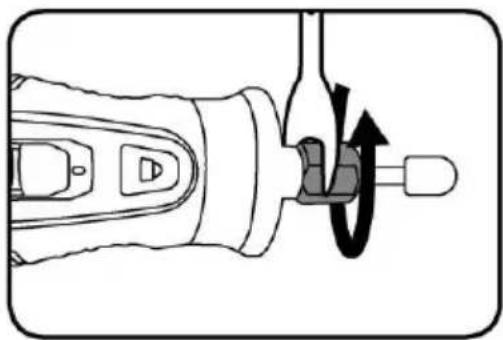

Appuyez sur le bouton de verrouillage de l'arbre, desserrez l'écrou de pince avec la clé fournie, insérez la tige de l'accessoire, puis serrez à la main en maintenant le verrouillage enfoncé.

Quels matériaux puis-je travailler avec cet outil ?

Il convient au bois, plastique, métaux tendres (aluminium, laiton), céramique, pierre, verre et acier inoxydable. Utilisez les accessoires adaptés à chaque matériau.

Comment éviter la surchauffe ?

L'outil intègre une protection contre la surchauffe qui l'éteint automatiquement. Évitez les utilisations intensives continues ; laissez refroidir avant de redémarrer.

Que faire si la pince reste bloquée dans l'écrou ?

Insérez la tige d'un accessoire dans l'écrou pour décoincer la pince. Ne forcez pas ; utilisez la clé si nécessaire.

L'outil est-il livré avec un chargeur ?

Non, le produit n'est pas livré avec un chargeur. Utilisez un adaptateur USB standard (5 V) avec le câble USB Type-C fourni.

Comment régler la vitesse ?

Allumez l'outil, puis appuyez sur les boutons « + » et « – » pour augmenter ou diminuer la vitesse. La vitesse par défaut au démarrage est le niveau 3 (20 000 tr/min).

Puis-je utiliser des accessoires d'autres marques ?

Il est recommandé d'utiliser uniquement des accessoires conçus pour cet outil (pince de 3,2 mm max). Des accessoires inadaptés peuvent causer des accidents.

Comment nettoyer l'outil rotatif ?

Débranchez-le toujours avant nettoyage. Utilisez un chiffon humide avec du savon doux. Ne plongez pas dans l'eau et n'utilisez pas de solvants. Soufflez les grilles d'aération avec de l'air comprimé.

MODE D'EMPLOI S0J-FE12-10 Vevor

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour les éventuelles mises à jour technologiques ou logicielles.

	Avertissement - Pour réduire le risque de blessure, l'utilisateur lire attentivement le manuel d'instructions.
	Avertissement - marquage concernant le risque de blessure o
	Avertissement - marquage concernant le risque de perte audi
	ÉLIMINATION CORRECTECe produit est soumis aux dispositions de la directive européenne 2012/19/UE. Le symbole représentant une poubelle barrée indique le produit doit faire l'objet d'une collecte sélective dans européenne. Ceci s'applique au produit et à tous les accesso marqués de ce symbole. Les produits ainsi marqués ne doivent être jetés avec les ordures ménagères, mais doivent être dép dans un point de collecte pour le recyclage des appareils été et électroniques.
	Afin de préserver les ressources naturelles, veuillez recycler d'éliminer la batterie de manière appropriée. Cette batterie Con des batteries Li-ion. Consultez votre service local de gestion déchets pour obtenir des informations sur les batteries dispon options de recyclage et/ou d'élimination. Déchargez votre batte utilisant votre outil, puis retirez-la Retirez la batterie du boîtie l'outil et recouvrez les connexions de la batterie avec un ad puissant ruban adhésif pour éviter les courts-circuits et les décharges d'énergie. N'essayez pas d'ouvrir ou de retirer l'un composants.

Consignes de sécurité

Veuillez ne pas appuyer sur le verrouillage de la broche pendant que la machine fonctionne, pour éviter d'endommager la machine ou de provoquer un accident de sécurité.

Consignes de sécurité

Avertissement : lisez tous les avertissements de sécurité et toutes les instructions. Le non-respect des avertissements et des instructions peut entraîner un choc électrique, un incendie et/ou des blessures graves. Conservez tous les avertissements et instructions pour référence ultérieure.

1) Sécurité de la zone de travail

a) Maintenez la zone de travail propre et bien éclairée. Les zones encombrées et sombres favorisent les accidents. b) N'utilisez pas d'outils électriques dans des atmosphères explosives, comme en présence de liquides, de gaz ou de poussières inflammables.

Les outils électriques créent des étincelles qui peuvent enflammer la poussière ou les fumées.

c) Éloignez les enfants et les personnes présentes pendant l'utilisation d'un outil électrique.

Les distractions peuvent vous faire perdre le contrôle.

2) Sécurité électrique

a) Les fiches des outils électriques doivent correspondre à la prise. Ne modifiez jamais la fiche. N'utilisez pas d'adaptateurs avec des outils électriques reliés à la terre.

Des fiches non modifiées et des prises adaptées réduiront les risques de choc électrique. b) Évitez tout contact corporel avec des surfaces mises à la terre ou reliées à la terre, telles que des tuyaux, radiateurs, cuisinières et réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre. c) N'exposez pas les outils électriques à la pluie ou à l'humidité. L'eau qui pénètre dans un outil électrique augmentera le risque de choc électrique. d) Ne maltraitez pas le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil électrique. Tenez le cordon éloigné de la chaleur, de l'huile, des objets tranchants, des bords ou des pièces mobiles. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique.

e) Lorsque vous utilisez un outil électrique à l'extérieur, utilisez une rallonge adaptée pour une utilisation en extérieur. L'utilisation d'un cordon adapté à une utilisation en extérieur réduit le risque de choc électrique.

3) Sécurité personnelle

a) Restez vigilant, faites attention à ce que vous faites et faites preuve de bon sens lorsque vous utilisez un outil électrique. N'utilisez pas d'outil électrique lorsque

vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. Un moment d'inattention lors de l'utilisation d'outils électriques peut entraîner des blessures graves.

b) Utilisez un équipement de protection individuelle. Portez toujours des lunettes de protection.

Un équipement de protection tel qu'un masque anti-poussière, des chaussures de sécurité antidérapantes, des gants, un chapeau ou une protection auditive utilisé dans des conditions appropriées réduira les blessures corporelles.

c) Empêchez tout démarrage intempestif. Assurez-vous que l'interrupteur est en position d'arrêt avant de connecter à la source d'alimentation et/ou à la batterie, de ramasser ou de porter l'outil. Porter un outil électrique avec le doigt sur l'interrupteur ou alimenter des outils électriques dont l'interrupteur est en position de marche peut entraîner des accidents.

d) Retirez toute clé de réglage ou clé avant de mettre l'outil électrique en marche. Une clé ou une clef laissée attachée à une partie rotative du moteur peut entraîner des blessures corporelles.

e) Ne vous penchez pas trop. Gardez une bonne posture et un bon équilibre en tout temps. Cela permet un meilleur contrôle de l'outil électrique dans des situations inattendues.

f) Habillez-vous correctement. Ne portez pas de vêtements amples ni de bijoux. Coiffez vos cheveux, et tenez vêtements et gants éloignés des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent être pris dans des pièces mobiles. g) Si des dispositifs sont prévus pour le raccordement de l'extraction des poussières et installations de collecte, assurez-vous qu'elles sont connectées et correctement utilisées.

L'utilisation de ces appareils peut réduire les dangers liés aux émissions de poussière.

4) Utilisation et entretien des outils à batterie

a) Assurez-vous que l'interrupteur est en position d'arrêt avant d'insérer la

batterie.

L'insertion de la batterie dans des outils électriques dont l'interrupteur est en position de marche peut entraîner des accidents.

b) Rechargez uniquement avec le chargeur spécifié par le fabricant. Un chargeur adapté à un type de batterie peut créer un risque d'incendie s'il est utilisé avec une autre batterie.

c) N'utilisez les outils électriques qu'avec les batteries spécifiquement prévues à cet effet. L'utilisation de batteries autres que celles prévues peut entraîner des risques de blessures et d'incendie.

d) Lorsque la batterie n'est pas utilisée, tenez-la à l'écart d'autres objets métalliques tels que trombones, pièces de monnaie, clés, clous, vis ou autres petits objets métalliques susceptibles de créer une connexion entre les bornes. Un court-circuit entre les bornes de la batterie peut provoquer des brûlures ou un incendie.

e) En cas d'utilisation abusive, du liquide peut s'échapper de la batterie ; évitez tout contact. En cas de contact accidentel, rincez abondamment à l'eau. En cas de contact avec les yeux, consultez un médecin. Le liquide éjecté de la batterie peut provoquer une irritation ou des brûlures.

5) Consignes de sécurité pour toutes les opérations

Avertissements de sécurité courants pour les opérations de meulage, de ponçage, de brossage métallique, de polissage, de sculpture ou de tronçonnage abrasif. a) Cet outil électrique est conçu pour fonctionner comme meuleuse, ponceuse, brosse métallique, polisseuse, outil de sculpture ou de tronçonnage. Veuillez lire attentivement tous les avertissements de sécurité, instructions, illustrations et spécifications fournis avec cet outil électrique. Le non-respect des instructions ci-dessous peut entraîner un choc électrique, un incendie et/ou des blessures graves.

Remarque : N'indiquez que les opérations applicables.

b) N'utilisez pas d'accessoires qui ne sont pas spécifiquement conçus et recommandés par le fabricant de l'outil. Le simple fait que l'accessoire puisse être fixé à votre outil électrique ne garantit pas un fonctionnement sûr.

c) Les accessoires qui tournent plus vite que leur vitesse nominale peuvent se briser et voler en éclats.

d) Le diamètre extérieur et l'épaisseur de votre accessoire doivent être conformes à la capacité nominale de votre outil électrique. Des accessoires mal dimensionnés ne peuvent pas être contrôlés correctement.

e) La taille de l'arbre des meules, des tambours de ponçage ou de tout autre accessoire doit être adaptée à la broche ou à la pince de l'outil électrique.

f) Les accessoires non adaptés au matériel de montage de l'outil électrique risquent de se déséquilibrer, de vibrer excessivement et d'entraîner une perte de contrôle. Les meules, tambours de ponçage, fraises et autres accessoires montés sur mandrin doivent être entièrement insérés dans la pince ou le mandrin. Si le mandrin est mal maintenu et/ou si le porte-à-faux de la meule est trop long, la meule montée risque de se desserrer et d'être éjectée à grande vitesse.

g) N'utilisez pas d'accessoire endommagé. Avant chaque utilisation, vérifiez que les accessoires, tels que les meules abrasives, le tambour de ponçage, ne sont pas fissurés, déchirés ou usés, et que les fils de la brosse métallique ne sont pas desserrés ou fissurés.

En cas de chute d'un outil électrique ou d'un accessoire, vérifiez qu'il n'est pas endommagé ou installez un accessoire non endommagé. Après avoir inspecté et installé un accessoire, éloignez-vous et les personnes à proximité du plan de rotation.

Vérifiez l'accessoire et faites fonctionner l'outil électrique à vitesse maximale à vide pendant une minute. Les accessoires endommagés se briseront généralement pendant ce temps de test.

h) Porter un équipement de protection individuelle. Selon l'application, utiliser un écran facial, des lunettes de sécurité ou des lunettes de protection. Le cas échéant, porter un masque anti-poussière, des protections auditives, des gants et un tablier d'atelier capable d'arrêter les petits fragments d'abrasif ou de pièces à usiner. La protection oculaire doit être capable d'arrêter les débris projetés par différentes opérations. Le masque anti-poussière ou le respirateur doit être capable de filtrer les particules générées par votre opération.

Une exposition prolongée à un bruit de forte intensité peut entraîner une perte auditive.

i) Maintenir les personnes présentes à une distance de sécurité de la zone de travail. Toute personne entrant

Dans la zone de travail, le port d'un équipement de protection individuelle est obligatoire. Des fragments de pièce ou d'accessoire cassé peuvent être projetés et causer des blessures au-delà de la zone d'intervention immédiate.

c) La vitesse nominale des accessoires de meulage doit être au moins égale à la vitesse maximale indiquée sur l'outil électrique. Accessoires de meulage

j) Tenez l'outil électrique uniquement par les surfaces de préhension isolées

lorsque vous effectuez une opération où l'accessoire de coupe peut entrer en contact avec des câbles cachés ou avec son propre cordon. Le contact de l'accessoire de coupe avec un fil « sous tension » peut exposer le métal de certaines parties par l'outil électrique sont « sous tension » et pourraient provoquer un choc électrique chez l'opérateur.

k) Tenez toujours fermement l'outil dans votre/vos main(s) pendant le démarrage. Le couple de réaction du moteur, lorsqu'il accélère jusqu'à sa pleine vitesse, peut provoquer l'outil pour tordre.

l) Utilisez des serre-joints pour soutenir la pièce autant que possible. Ne tenez jamais une petite pièce dans une main et l'outil dans l'autre main pendant une utilisation. Le serrage d'une petite pièce vous permet d'utiliser votre/vos main(s) pour contrôler l'outil. Matériaux ronds tels que tiges, tuyaux ou tubes ont tendance à rouler pendant la coupe et peuvent provoquer le blocage du foret ou sauter vers vous. m) Placez le cordon loin de l'accessoire rotatif. En cas de perte de contrôle, le cordon peut être coupé ou accroché et votre main ou votre bras peut être entraîné vers l'accessoire rotatif.

n) Ne posez jamais l'outil électrique tant que l'accessoire n'est pas arrivé à un arrêt complet. L'accessoire rotatif peut agripper la surface et tirer l'outil électrique hors de votre contrôle.

0) Après avoir changé les bits ou effectué des ajustements, assurez-vous que l'écrou de serrage, le mandrin ou tout autre dispositif de réglage sont bien serrés. Des dispositifs de réglage desserrés peuvent se déplacer de manière inattendue, entraînant une perte de contrôle, et les composants rotatifs lâches seront violemment projetés.

p) Ne faites pas fonctionner l'outil électrique en le portant à vos côtés. Le contact avec l'accessoire rotatif pourrait accrocher vos vêtements et tirer l'accessoire vers votre corps.

q) Nettoyez régulièrement les grilles d'aération de l'outil électrique. Le ventilateur du moteur aspirera la poussière à l'intérieur du boîtier et l'accumulation excessive de poudre de métal peut provoquer des risques électriques.

r) N'utilisez pas l'outil électrique à proximité de matériaux inflammables. Des étincelles pourraient enflammer ces matériaux.

s) N'utilisez pas d'accessoires nécessitant un liquide de refroidissement. L'utilisation d'eau ou d'autres liquides de refroidissement peut provoquer une électrocution ou un choc électrique.

électrocution ou un choc électrique.

6) Consignes de sécurité supplémentaires pour toutes les opérations

Rebond et avertissements associés :

Le rebond est une réaction soudaine au pincement ou à l'accrochage d'une meule, d'une bande abrasive, d'une brosse ou de tout autre accessoire. Le pincement ou l'accrochage provoque le blocage rapide de l'accessoire rotatif, ce qui force l'outil électrique à tourner dans le sens inverse de sa rotation. Par exemple, si une meule abrasive est coincée ou pincée par la pièce, le bord de la meule qui entre dans le point de pincement peut s'enfoncer dans la surface du matériau, provoquant un blocage.

La meule peut se déplacer brusquement vers l'opérateur ou rebondir. Selon le sens de déplacement de la meule au point de pincement, la meule peut rebondir. Les meules abrasives peuvent également se briser dans ces conditions. Le rebond est le résultat d'une mauvaise utilisation de l'outil électrique et/ou de procédures ou conditions d'utilisation incorrectes. Il peut être évité en prenant des précautions appropriées, comme indiqué ci-dessous.

a) Maintenez fermement l'outil électrique et positionnez votre corps et vos bras de manière à pouvoir résister aux forces de rebond. L'opérateur peut contrôler ces forces en prenant les précautions nécessaires.

b) Soyez particulièrement prudent lorsque vous travaillez dans les coins, les arêtes vives, etc. Évitez les rebonds et les accrochages de l'accessoire. Les coins, les arêtes vives ou les rebonds ont tendance à accrocher l'accessoire en rotation et à provoquer une perte de contrôle ou un rebond.

c) Lors de la fixation d'une lame de scie dentée, étant donné que ces lames peuvent provoquer des rebonds fréquents, assurez-vous de maintenir une prise ferme sur l'outil rotatif et de positionner votre corps et votre bras de manière à pouvoir résister aux forces de rebond.

d) Introduisez toujours le foret dans le matériau dans le sens de sortie du tranchant (c'est-à-dire dans le sens d'éjection des copeaux). Une mauvaise orientation de l'outil peut entraîner le tranchant du foret à sortir de la pièce et entraîner l'outil dans ce sens.

e) Lorsque vous utilisez des limes rotatives, des meules à tronçonner, des fraises à grande vitesse ou des fraises en carbure de tungstène, veillez à toujours

serrer la pièce. Ces meules risquent de se coincer si elles sont légèrement inclinées dans la rainure et peuvent provoquer un rebond.

Lorsqu'une meule à tronçonner se bloque, elle se casse généralement.

Lorsqu'une lime rotative, une fraise à grande vitesse ou une fraise en carbure de tungstène se bloque, elle peut sortir de la rainure et vous faire perdre le contrôle de l'outil.

6) Consignes de sécurité supplémentaires pour les opérations de meulage et de tronçonnage

Avertissements de sécurité spécifiques aux opérations de meulage et de tronçonnage abrasif :

a) Utilisez uniquement les types de meules recommandés pour votre outil électrique et uniquement pour les applications recommandées. Par exemple, ne meulez pas avec le côté d'une meule à tronçonner. Les meules à tronçonner abrasives sont destinées au meulage périphérique ; les forces latérales appliquées sur ces meules peuvent les briser.

b) Pour les cônes et bouchons abrasifs filetés, utiliser uniquement des mandrins de meule en bon état, avec une bride d'épaulement non dépouillée, de taille et de longueur appropriées. L'utilisation de mandrins appropriés réduira les risques de casse.

c) Ne bloquez pas la meule et n'exercez pas de pression excessive. N'essayez pas de réaliser une coupe trop profonde. Une contrainte excessive sur la meule augmente la charge et le risque de torsion ou d'accrochage de la meule dans la coupe, ainsi que le risque de rebond ou de rupture de la meule.

d) Ne placez pas votre main dans l'axe de la meule en rotation. Lorsque la meule au point d'utilisation s'éloigne de votre main, le contrecoup potentiel pourrait projeter la meule et l'outil électrique directement vers vous.

e) Si la meule est coincée, accrochée ou si vous interrompez une coupe pour quelque raison que ce soit, éteignez l'outil électrique et maintenez-le immobile jusqu'à l'arrêt complet de la meule. N'essayez jamais de retirer la meule de coupe pendant qu'elle est en mouvement, sinon elle risque de se briser.

Un rebond peut se produire. Enquêter et prendre des mesures correctives pour éliminer ce problème.

la cause du pincement ou de l'accrochage des roues.

f) Ne pas redémarrer l'opération de coupe dans la pièce. Laisser la meule

atteindre sa vitesse maximale et réintégrer prudemment la coupe. La meule risque de se coincer, de se soulever ou de rebondir si l'outil électrique est redémarré dans la pièce.

g) Soutenez les panneaux ou toute pièce surdimensionnée afin de minimiser les risques de pincement et de rebond de la meule. Les grandes pièces ont tendance à s'affaisser sous leur propre poids. Des supports doivent être placés sous la pièce, près de la ligne de coupe et du bord de la pièce, de chaque côté de la meule.

h) Soyez particulièrement prudent lorsque vous effectuez une découpe en creux dans des murs existants ou d'autres zones aveugles. La meule qui dépasse peut couper des conduites de gaz ou d'eau, des câbles électriques ou des objets susceptibles de provoquer un rebond.

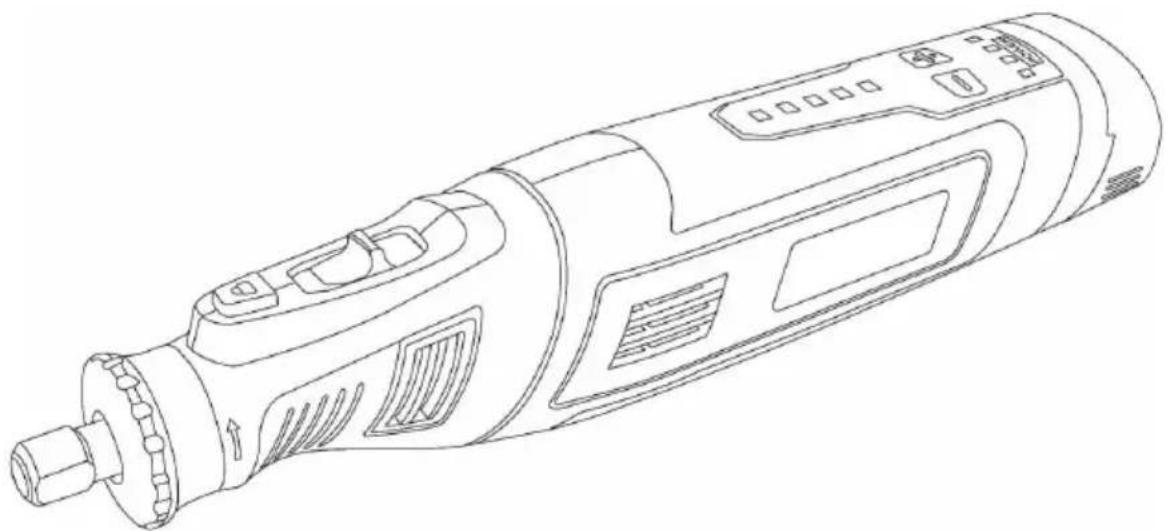

Veuillez lire attentivement tous les avertissements de sécurité et toutes les instructions. Le non-respect de ces avertissements et instructions peut entraîner un choc électrique, un incendie et/ou des blessures graves.

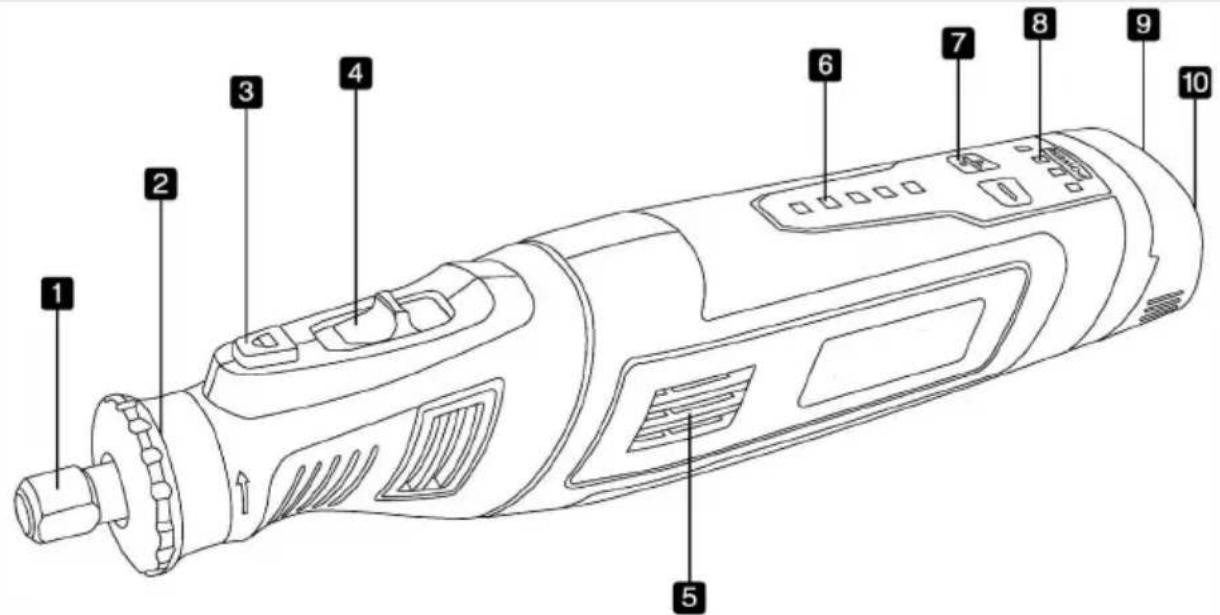

1. Écrou de serrage
2. Collier d'arbre

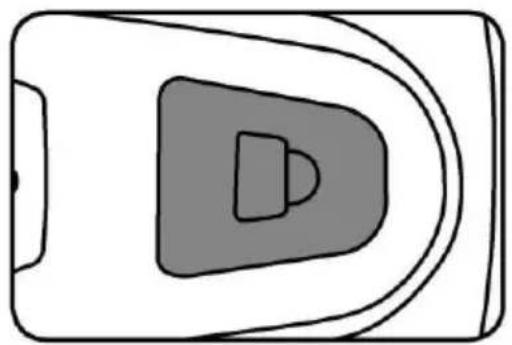

3. Bouton de verrouillage de l'arbre
4. Bouton marche/arrêt
5. Bouches d'aération
6. Voyants indicateurs de vitesse
7. Boutons de contrôle de la vitesse
8. Voyant d'état de la batterie
9. Port de charge
10. Anneau de suspension

REMARQUE : ce produit n'est pas livré avec un chargeur.

Données techniques

Batterie rechargeable :	Batterie Li-ion 8 V 2500 mAh
Tension de charge :	USB 5 V CC
Cordon de charge :	Câble USB de type C
Temps de charge de la batterie :	environ 1,5 à 2,5 heures
Vitesse à vide :	5000-30000 tr/min
Taille de la pince :	1,6 mm (1/16") / 2,3 mm (3/32") / 3,2 (1/8")

Fonctionnement

Charger l'outil

Remarque ! Le mini-broyeur n'est pas livré complètement chargé en usine.

Assurez-vous de le charger avant la première utilisation.

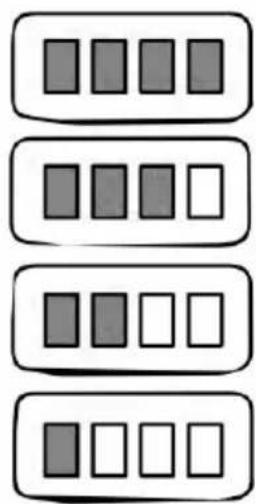

Indicateur d'état de la batterie

L'outil rotatif est équipé d'un indicateur d'état de la batterie pour afficher l'état de charge de la batterie. Appuyez sur le bouton marche/arrêt et observez la LED

s'allume pour évaluer l'état.

Remarque : une fois connecté pour la charge, l'indicateur d'état de la batterie s'allume

et clignote pendant la charge. Lorsque les quatre LED sont allumées sans clignoter, cela signifie que l'outil est complètement chargé.

Allumer/éteindre l'outil et régler la plage de vitesse

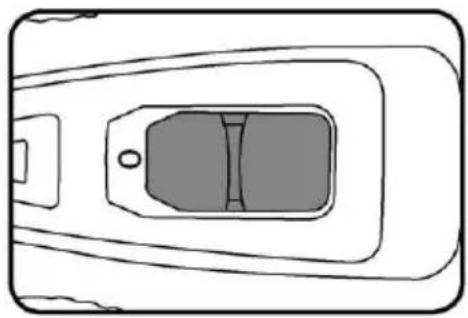

Allumer/éteindre l'outil

1. Appuyez sur le bouton marche/arrêt pour allumer l'outil. Les voyants d'état batterie s'allumeront.

éclairer.

1. Pour éteindre l'outil, appuyez à nouveau sur le bouton marche/arrêt.

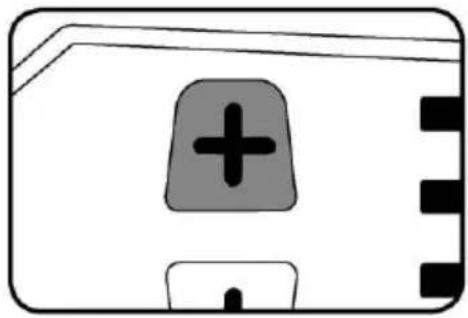

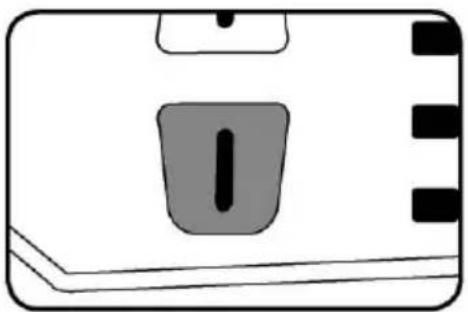

Réglage de la plage de vitesse

1. Une fois l'outil allumé, appuyez sur le bouton « + » pour augmenter la

Remarque : la vitesse par défaut de l'outil lorsqu'il est allumé est de 20, sur le bouton

Boutons « + » et « — » selon le cas pour faire varier le réglage de la vitesse

entre 5

et 30.

Remarque : Cet outil rotatif dispose d'une fonction de mémorisation du réglage des vitesses. Lorsque vous

réglez-le sur la vitesse « 15 », l'outil restera à la vitesse « 15 » même après redémarrage.

1. Pour diminuer la vitesse, appuyez sur le bouton '-'.

Protection contre la surchauffe

Remarque ! Cet outil est une mini-meuleuse pour les applications légères. Ne

abuser.

il est conçu pour un travail intensif ou continu pendant une longue période. L'outil est conçu comme l'un des outils les plus puissants du même niveau. Il est parfait pour le bricolage et l'artisanat légers, et peut également être utilisé pour un travail de courte durée.

pour couper, percer ou défoncer, mais non recommandé pour une utilisation continue

travail de longue durée ou usage intensif car il s'agit toujours d'une mini me pour travaux légers

applications. Pour éviter toute utilisation abusive de l'outil, un dispositif de protection contre la surchauffe est intégré.

fonction de protection, une fois que l'outil est surutilisé et provoque la en cas de surchauffe, la fonction de protection contre la surchauffe éteindra pour éviter

dommages. Une fois l'outil reposé et refroidi à température normale, redémarrez-le pour votre travail.

Mode d'emploi de l'outil rotatif

La première étape pour apprendre à utiliser l’ outil rotatif est d’ en avoir la «

sensation ».

Tenez-le dans votre main et sentez son poids et son équilibre. Sentez la code

le boîtier. Tenez toujours l'outil éloigné de votre visage. Accessoires

peuvent être endommagés lors de la manipulation et peuvent voler en éclats lorsqu'ils sont approchés

vitesse. Ce n'est pas courant, mais cela arrive. Chaque fois que vous mainte touche

outil, veillez à ne pas couvrir les ouvertures d'aération avec votre main. Cela bloquerait

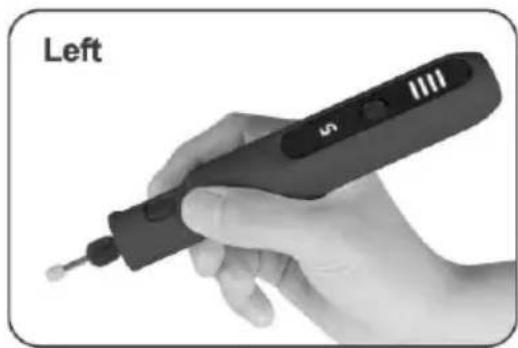

Le flux d'air peut entraîner une surchauffe du moteur. Pour un meilleur contrôle lors des travaux de précision,

saisissez l'outil rotatif comme un crayon entre votre pouce et vos quatre doig (Voir la figure de gauche). La méthode de maintien de l'outil « Golf Grip »

utilisé pour des opérations plus agressives telles que le meulage d'une surface plane ou

en utilisant des meules à tronçonner. (Voir la figure de droite)

Entraînez-vous d'abord sur des matériaux de récupération pour voir comment fonctionne la vitesse élevée de l'outil rotatif.

l'action accomplie. Gardez à l'esprit que le travail est effectué par la vitesse de l'outil et par l'accessoire dans la pince.

Il ne faut pas s'appuyer dessus ni pousser l'outil pendant l'utilisation. Au lieu de cela, abaissez légèrement l'accessoire rotatif jusqu'à

travailler et le laisser toucher le point où vous souhaitez couper (ou poncer, ou graver, etc.) pour commencer. Concentrez-vous sur le guidage de l'outil sur la pièce.

en exerçant une très légère pression de la main. Laissez l'accessoire effectuer le travail. En général, il est préférable d'effectuer une série de passes avec l'outil plutôt que

plutôt que de tenter de faire tout le travail en une seule fois. Pour réaliser une coupe, par exemple,

passez l'outil d'avant en arrière sur la pièce, comme vous le feriez avec un pinceau. Coupez un peu de matière à chaque passage jusqu'à obtenir la finition souhaitée.

profondeur. Pour la plupart des travaux, une touche délicate est préférable. Avec elle, vous avez

meilleur contrôle, êtes moins susceptibles de faire des erreurs et obtiendrez le résultat le plus efficace

en travaillant à partir de l'accessoire.

Réglage de la vitesse pour les accessoires :

Remarque ! Veuillez consulter la liste de référence et sélectionner la vitesse adaptée à chaque tâche avant d'utiliser les articles. Le nombre de niveaux de vitesse est compris entre 1 et 5, et la vitesse varie de 5 000 à 30 000 tr/min. Rappel ! Le tableau suivant décrit uniquement les accessoires compatibles avec cet outil, tels que les scénarios d'application, les matériaux de traitement, la vitesse recommandée, etc. Le coffret ne contient pas tous ces accessoires. Pour plus d'informations sur les accessoires inclus, veuillez consulter la description ou le lien de vente.

Functions	Images	Accessory Description	Cork	Hardwood	Plastic	Steel	Aluminum, brass, etc.	Shell, stone	Ceramic	Glass
Sanding		Sanding paper	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	—	—	—
		Sanding bands	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	Speed 1-4 RPM 5-16k	—
Cutting		Cutting blade	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	—	—	—	—	—
		Cut off wheels fiberglass	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	—	—	—
Grinding/ Sharpening		Silicon carbide grinding wheels with shank	—	—	—	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	—
		Aluminum oxide Grinding wheels with shank	—	—	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	—
		Rubber grinder with shank	—	—	—	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	—	—	Speed 3-5 RPM12-20k
Carving/ Engraving		Diamond grinding needle	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k
		HSS cutter	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	—	—	—	—	—
Drilling		HSS drill bit	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	Speed 4-5 RPM16-20k	—	—	—	—	—
Cleaning/ Polishing		Brushes	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k	Speed 2-4 RPM8-16k
		Felt wheels / Mandrel	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM12-20k	Speed 3-5 RPM11-20k
Accessories		Collets	To clamp accessories
		Wrench	For replacing the accessories
		Mandrel for cut off wheel	To link Rubber emery wheel/ Sanding paper / Diamond wheel/cut off wheels/ Grinding wheels
		Sanding shank	Mandrel drum for sanding bands installation

Accessoires

Fixation des accessoires

1. Appuyez sur le bouton de verrouillage de l'arbre et maintenez-le enfoncé.

1. À l'aide de la clé à pince fournie, desserrez légèrement l'écrou de la pince.

1. Insérez la tige de l'accessoire dans la pince.

1. Avec le bouton de verrouillage de l'arbre engagé, serrez à la main l'écrou de pince jusqu'à ce que la tige de l'accessoire soit fermement saisie par la pince.

Remarque : évitez de serrer excessivement l'écrou de serrage lorsqu'aucun accessoire n'est utilisé.

est inséré, car cela pourrait entraîner le blocage de la pince dans l'écrou de pince.

Si cela se produit, poussez la tige d'un accessoire dans le trou de l'écrou de serrage.

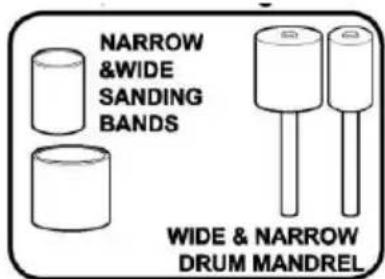

Bandes de ponçage

Matériaux : bois, plastique, métaux tendres, céramique, pierre et verre. Les bandes abrasives peuvent être utilisées pour façonner le bois, lisser les bords et poncer les courbes intérieures. Les mandrins du tambour permettent de remplacer facilement les bandes abrasives lorsqu'elles sont usées et perdent leur grain.

1. À l'aide du petit tournevis au dos de la clé à pince, desserrez la petite vis sur le mandrin de tambour pour retirer le tambour.
2. Faites glisser une bande de ponçage sur le tambour et resserrez la vis pour maintenir la bande en place.

ATTENTION ! Avant chaque utilisation, assurez-vous que le tambour est correctement fixé.

suffisamment déployé pour fixer la bande pendant l'utilisation. Les accessoires détachés peuvent être projetés et blesser l'opérateur et/ou personnes à proximité.

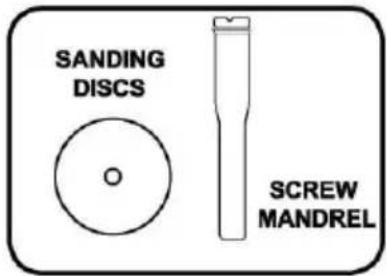

Disques de ponçage

Matériaux : bois, plastiques, métaux tendres, céramiques, pierre et ver. Les disques de ponçage sont parfaits pour lisser et façonner le bois, la fibre de verre,

décaper la peinture et éliminer la rouille. Leur flexibilité les rend parfaits pour

poncer les surfaces profilées et les zones difficiles d'accès. Fixez-les sur un mandrin à vis et remplacez-les lorsqu'ils sont usés.

1. Desserrez et retirez la petite vis du haut de la vis du mandrin avec le petit tournevis à l'arrière de la clé à pince.

Retirez également l'une des rondelles du mandrin.

1. Faites glisser un disque sur le mandrin, puis replacez la rondelle et la vis pour maintenir le disque

de ponçage en place.

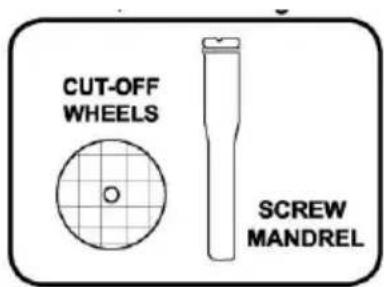

Disques à tronçonner

Matériaux : bois, plastiques, métaux tendres, céramiques, pierre et ver

Ces disques d'émeri peuvent être utilisés pour raccourcir des boulons, refendre des

têtes de vis, couper à travers des plaques et tubes ou faire des trous rectangulaires

dans la tôle. Fixez-les à une vis

tiges

mandrin à utiliser et à remplacer lorsque porté.

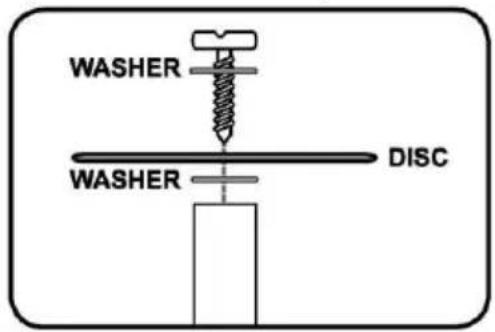

1. Desserrez et retirez la petite vis du haut de la vis mandrin. Retirez également l'une des rondelles du mandrin.
2. Faites glisser une meule à tronçonner sur le mandrin, puis remettez en place.

rondelle et vis pour maintenir le disque en place.

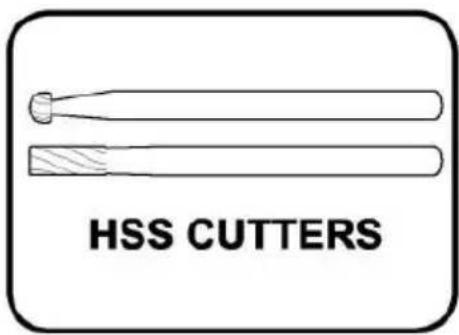

Matériaux : cuir, bois, plastique, métaux souples (aluminium, cuivre, laiton, etc.) et argile.

Les fraises à grande vitesse peuvent être utilisées pour

sculpture, découpe de rainures, de fentes et

incrustations ou surfaces creusées.

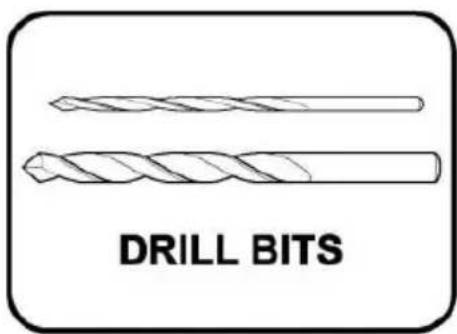

Matériaux : bois, plastiques et matériaux souples

métaux.

Ceux-ci sont idéaux pour faire de petits trous

dans les pièces. Remplacez les pinces par

s'adapter à la taille de la tige du foret.

Brosses en acier

Matériaux : laiton, cuivre, étain, aluminium,

acier inoxydable. Les brosses en acier sont idéales

pour éliminer la rouille et la corrosion, polir,

ébavurer et ragréer les surfaces, ainsi que

pour nettoyer les composants électriques.

Remarque : Laissez les pointes des brosses métalliques travailler.

N'exercez pas de pression excessive et n'utilisez pas les côtés des brosses sur la surface de travail, car cela pourrait les user et les casser.

Brosses en nylon

Matériaux : plastique dur, aluminium, argenterie, bijoux et autres objets précieux.

Les brosses en nylon sont idéales pour

l'ébavurage, le nettoyage général et

les travaux de polissage. Elles peuvent également être utilisées avec un produit de polissage (non fourni) pour un nettoyage ou un polissage plus rapide.

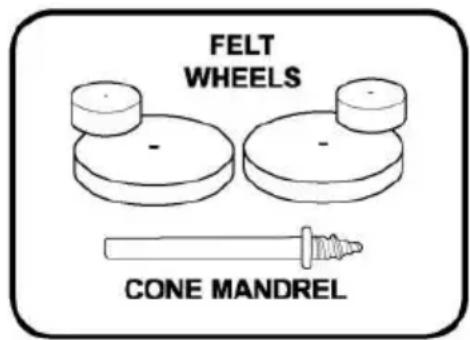

Roues en feutre

Matériaux : plastiques, bijoux, souples et métaux ferreux, pierre, céramique.

Les disques de polissage en feutre peuvent être utilisés

pour lisser les surfaces semi-rugueuses.

et

nettoyage et polissage. La meule en tissu

est idéale pour polir l'argenterie ou la voiture

détails pour un lustre élevé et restauration

Quincaillerie de porte ou de fenêtre. Fixez-les au mandrin conique pour utiliser.

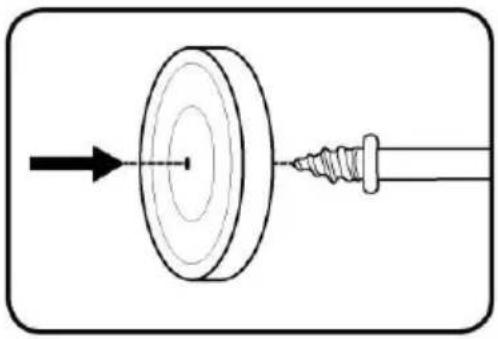

1. Enfilez la roue en feutre directement sur le mandrin conique et

jusqu'au col de la tige.

Pointe de polissage en caoutchouc

Matériaux : pierre, céramique et métaux ferreux.

L'embout en caoutchouc est incrusté d'abrasifs pour éliminer les zones rugueuses,

petites bavures et rayures laissées par le meulage et le ponçage. Idéal pour nettoyer et définir les rainures.

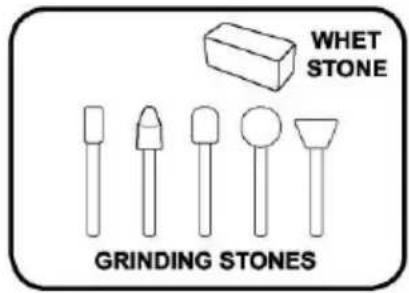

Meules

Matériaux : métaux mous et durs (y compris l'acier inoxydable), céramique, pierre, verre.

Les meules en oxyde d'aluminium sont parfaites pour nettoyer les joints soudés,

ébavurage de pièces moulées, élimination de la rouille,

couper des rivets, affûter des lames d'outils ou

juste un meulage à usage général sur les métaux.

Les meules s'usent avec l'usage et rendent les travaux ultérieurs plus difficiles.

Utiliser des surfaces irrégulières et difficiles à contrôler pour un travail de précision.

peuvent être

remodelées en utilisant la méthode ci-dessous.

1. Sécuriser la meule

déséquilibrée dans l'outil

rotatif.

1. Allumez l'outil rotatif et exécutez

la pierre à aiguiser légèrement contre

la meule tournante.

Cela éliminera les points saillants sur

l'accessoire.

Remarque : Maintenez fermement l'outil rotatif et la pierre à aiguiser. Ne pas appliquer de pression excessive contre la meule en rotation, la pierre à aiguiser et l'outil font le travail.

Remarque : Les accessoires utilisés varient selon les modèles de produits et il est impossible de les présenter tous de manière exhaustive. Cette introduction n'est donnée qu'à titre indicatif. Le choix des accessoires spécifiques dépend des articles achetés.

ATTENTION ! Portez des lunettes de sécurité, des gants bien ajustés et faites attention au placement des doigts lorsque vous maintenez la pièce à aiguiser contre l'accessoire de meulage.

Nettoyage et entretien

Débranchez toujours la fiche secteur avant de commencer tout travail de nettoyage.

Nettoyage

Gardez tous les dispositifs de sécurité, les bouches d'aération et le boîtier du moteur exempts de saleté et de poussière autant que possible.

Essuyez l'équipement avec un chiffon propre ou soufflez dessus avec de l'air comprimé à basse pression.

Nous vous recommandons de nettoyer l'appareil immédiatement à chaque fois que vous avez fini de l'utiliser.

Nettoyez régulièrement l'équipement avec un chiffon humide et du savon doux. N'utilisez pas de produits de nettoyage ou de solvants ; ceux-ci pourraient attaquer les pièces en plastique de l'équipement. Assurez-vous qu'aucune eau ne puisse

s'infiltrer dans l'appareil.

Entretien

Il n'y a aucune pièce à l'intérieur de l'équipement qui nécessite un entretien supplémentaire.

Fabricant : Shanghai Muxin Muye Youxian Gongsi

Adresse : Shuangcheng Lu 803 Nong 11 Hao 1602A-1609 Shi, Baoshan Qu,

Shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET, ASTV

NSW 2122, Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166
