KD-Y4554L - Machine-outil Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Laminoir de bijouterie
Marque	Vevor
Modèle	KD-Y4554L
Ouverture maximale	6 mm
Diamètre des rouleaux	54,5 mm
Zone plate	45 mm
Rainures pour fil carré	2 / 2,5 / 3 / 3,5 / 4 / 5 / 6 mm
Rainures demi-cercle	2 / 3 / 4 / 5 / 6 / 8 mm
Matériau	Acier
Couleur	Vert
Utilisation prévue	Laminage, texturage et gaufrage de métaux précieux et non ferreux (or, argent, cuivre, aluminium)
Réglage de l'écartement	Barre en T réglable en hauteur, rotation horaire pour réduire l'écart
Système d'entraînement	Manivelle manuelle avec réducteur de vitesse
Entretien	Huiler régulièrement les pièces mobiles et les rouleaux, nettoyer après usage, polir avec produit antirouille
Sécurité	Porter des lunettes de sécurité homologuées, vêtements ajustés, tenir les enfants à l'écart
Pièces détachées	Rouleaux, poignées, barre en T, boulons
Réparabilité	Démontage simple pour remplacement de pièces, rouleaux remplaçables

FOIRE AUX QUESTIONS - KD-Y4554L Vevor

Comment régler l'écartement des rouleaux ?

Tournez la barre en T supérieure : dans le sens horaire pour abaisser le rouleau supérieur et réduire l'écart, antihoraire pour l'augmenter. Effectuez un demi-tour à chaque passage pour réduire progressivement l'épaisseur.

Pourquoi mon métal devient-il dur à laminer ?

Le métal s'écrouit sous la déformation. Il faut alors le recuire : chauffer à rouge terne, maintenir une minute, puis tremper dans l'eau ou laisser refroidir. Cela le rend à nouveau malléable.

Quels métaux puis-je utiliser avec ce laminoir ?

Le laminoir est conçu pour les métaux ductiles : or, argent sterling, cuivre, aluminium. N'utilisez pas d'acier trempé qui pourrait endommager les rouleaux.

Comment fabriquer du fil carré ?

Commencez par un lingot, passez-le dans les rainures en V en tournant le métal de 90° entre chaque passage. Utilisez les rainures de la plus grande à la plus petite pour obtenir la section désirée.

Comment réaliser un gaufrage ?

Réalisez un sandwich : métal à gaufrer (face motif vers le bas) entre une plaque de protection (cuivre ou laiton) et une plaque de métal précieux. Passez le tout dans la partie plate des rouleaux avec un demi-tour de serrage.

Quel entretien nécessite le laminoir ?

Huilez régulièrement toutes les pièces mobiles et les rouleaux avec un chiffon huilé. Après usage, essuyez l'humidité. Rangez les rouleaux écartés et couvrez l'appareil pour éviter la rouille.

Que faire si les rouleaux présentent des marques ?

Polissez-les à la main avec un produit antirouille pour voiture ou du papier émeri très fin avec de l'huile. Évitez les abrasifs agressifs.

Comment éviter de pincer le métal sur les bords ?

Travaillez lentement et progressivement, en tournant le métal entre les passes. Si des bords tranchants se forment, limez-les avec du papier émeri (portez des gants) et repassez dans la rainure en V.

Puis-je utiliser le laminoir pour d'autres applications que la bijouterie ?

Non, cet appareil est spécifiquement conçu pour les métaux précieux et non ferreux en bijouterie. Une utilisation inappropriée peut endommager les rouleaux et annuler la garantie.

Où trouver la notice complète et le support technique ?

La notice est disponible au format PDF sur notice-facile.com. Pour l'assistance technique, rendez-vous sur www.vevor.com/support.

MODE D'EMPLOI KD-Y4554L Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

LAMINOIR

MODÈLE : KD-Y4554 L

1. Lisez et comprenez l'intégralité du manuel du propriétaire avant de tenter l'assemblage ou l'utilisation.
2. Lisez et comprenez les avertissements contenus dans ce manuel. Le non-respect de tous ces avertissements peut entraîner des blessures graves.
3. Ce laminoir est conçu et destiné à être utilisé uniquement par du personnel correctement formé et expérimenté. Si vous n'êtes pas familiarisé avec le fonctionnement correct et sûr d'un laminoir, ne l'utilisez pas avant d'avoir reçu une formation et des connaissances appropriées.
4. N'utilisez pas ce laminoir à d'autres fins que celles pour lesquelles il est prévu.
5. Portez toujours des lunettes de sécurité/écrans faciaux homologués lorsque vous utilisez cette presse à mandrin. Les lunettes de vue ordinaires n'ont que des verres résistants aux chocs ; ce ne sont pas des lunettes de sécurité.
6. N'utilisez pas cette presse à mandrin lorsque vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de tout autre médicament.
7. Contrôlez les pièces endommagées. Avant de réutiliser le laminoir, chaque pièce endommagée doit être soigneusement vérifiée afin de déterminer si elle fonctionnera correctement et remplira sa fonction prévue. Vérifiez l'alignement des pièces mobiles, le blocage des pièces mobiles, la rupture des pièces, le montage et toute autre condition pouvant affecter son fonctionnement. Une protection ou une autre pièce endommagée doit être correctement réparée ou remplacée.
8. Prévoyez un espace suffisant autour de la zone de travail et un éclairage d'appoint non éblouissant.
9. Gardez les visiteurs à une distance sécuritaire de la zone de travail.

Tenez les enfants à l'écart.

1. Utilisez les accessoires recommandés ; des accessoires inappropriés peuvent être dangereux.
2. Assurez-vous que la pièce est solidement fixée ou serrée sur la
3. Retirez les objets détachés et les pièces inutiles de la zone avant de démarrer la machine.
4. Ne laissez pas les enfants l'utiliser, attention aux mains pincées !
5. Assurez-vous qu'aucun vêtement ample n'est porté et que les cheveux sont solidement attachés.
6. Vérifiez qu'il n'y a pas de câbles, de cordes ou quoi que ce soit qui puisse se coincer dans les rouleaux ou la poignée.
7. Métaux applicables : Or, Or K, argent sterling, argent 925, cuivre, aluminium et autres métaux ductiles.

CONSERVEZ CES INSTRUCTIONS

MODÈLE ET PARAMÈTRES

Modèle	KD-Y4554 L
Ouverture maximale	6 mm
Diamètre du rouleau	Φ 54,5 mm
Zone plate	45 mm
Rouleau de fil carré	2/2,5/3/3,5/4/5/6 mm
Demi-cercle en rouleau	2/3/4/5/6/8 mm
Matériel	Acier
Couleur	Vert

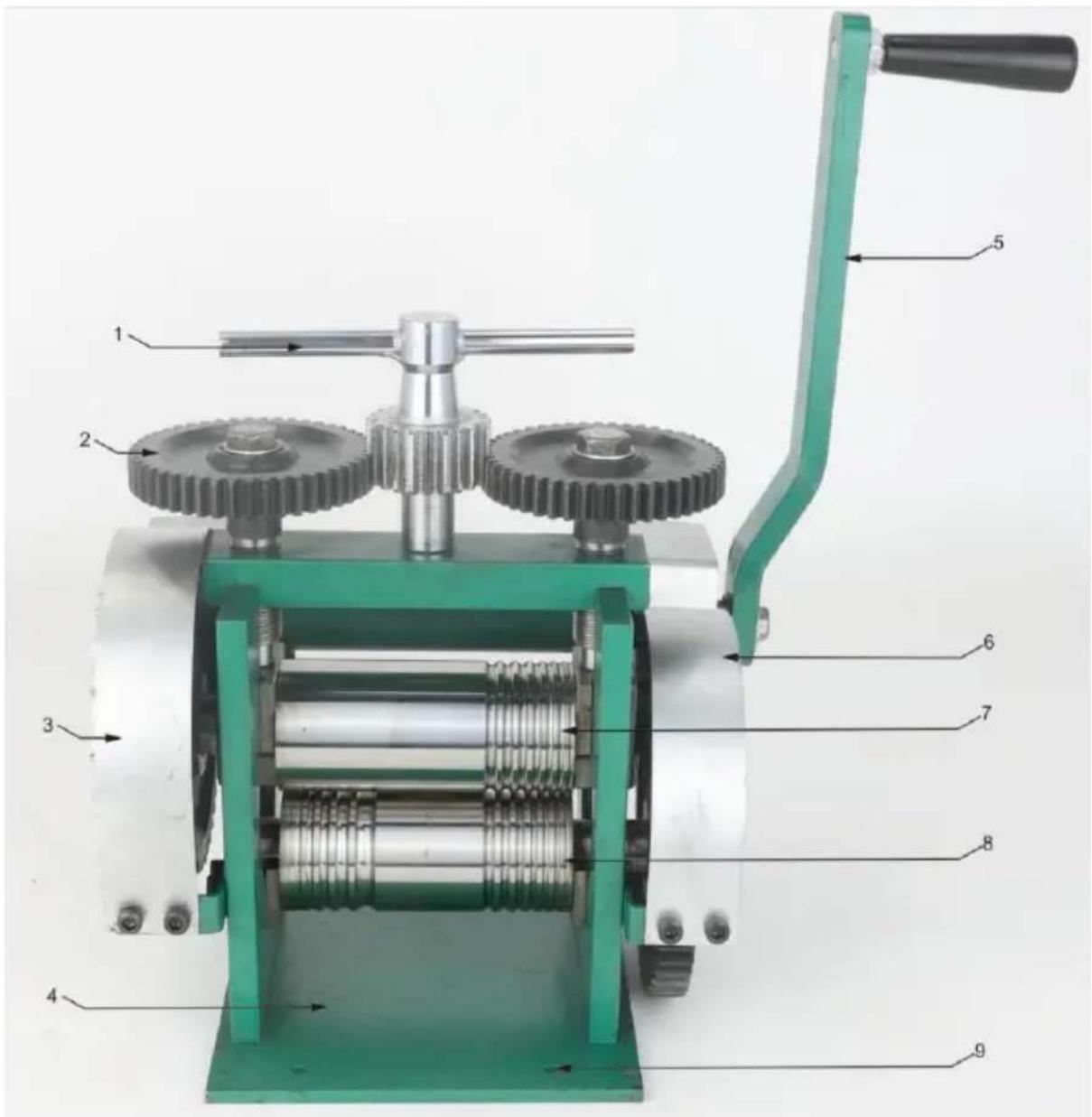

SCHÉMA DE STRUCTURE

1. Poignée en T réglable en hauteur 2. Mécanisme de réglage de la hauteur
2. Réducteur de vitesse 4. Cadre du corps 5. Poignée 6. Réducteur de vitesse 7. Rouleau supérieur 8. Rouleau inférieur
3. Trou de montage du comptoir

COMPOSANTS

Non.	Image	Nom	Qua ntité
1		Corps principal	1
2		Poignée	1
3		Poignée en T réglable en hau	1
4		Boulon (y compris la rondelle	1
5		Manuel d'utilisation	1

FONCTIONNEMENT

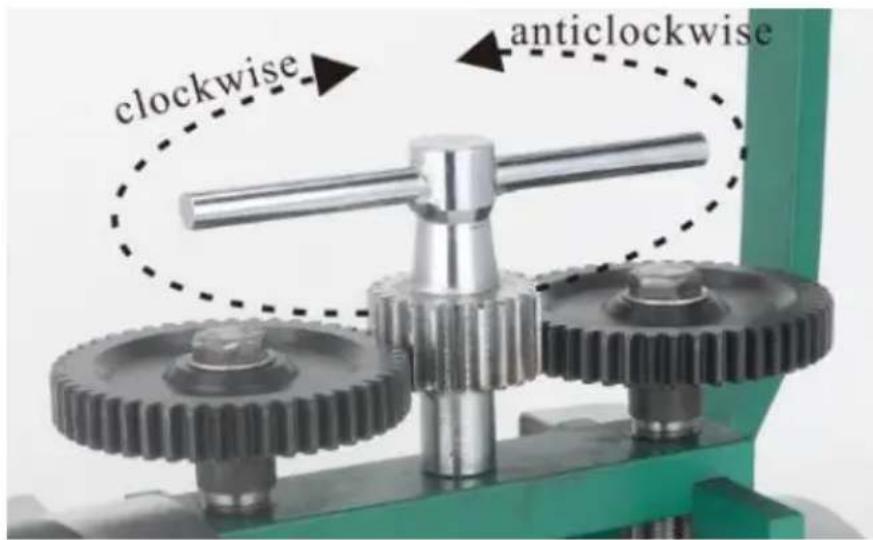

1. La barre en T sur le dessus du moulin est utilisée pour abaisser ou lever le rouleau supérieur. Augmenter la distance entre les deux rouleaux. Note : seul le rouleau supérieur monte et descend, et le rouleau inférieur reste fixe. Tourner la barre en T dans le sens des aiguilles d'une montre (en regardant vers le bas depuis le dessus) abaissera le rouleau supérieur et réduira l'écart, ce qui produira un fil ou une feuille plus fin. Tourner la barre en T dans le sens inverse des aiguilles d'une montre soulèvera le rouleau supérieur, augmentant l'écart pour les matériaux plus épais.

1. En fonctionnement normal, vous commencez par ouvrir les rouleaux et insérer votre métal à réduire. Tournez la barre en T pour abaisser le rouleau supérieur jusqu'à ce qu'il touche votre métal. Retirez votre métal et faites tourner la barre en T d'un demi-tour supplémentaire. Réinsérez votre métal et tournez la manivelle, de sorte que le rouleau tourne vers l'intérieur et attrape votre métal, le faisant rouler loin de vous. Continuez à tourner la barre d'un demi-tour avant chaque passage et cela réduira lentement l'épaisseur de votre matériau. Selon l'effet que vous souhaitez, vous souhaiterez peut-être faire pivoter votre métal de 90° afin de créer des barres carrées ou rectangulaires.

REMARQUE : lorsque vous réduisez l'épaisseur de votre métal, sa longueur augmente généralement de manière assez spectaculaire. Vous pouvez également constater une légère augmentation de la largeur, mais cela sera moins perceptible. Si vous le faites pivoter de 90° après chaque passage, il deviendra plus fin et plus long. Tenez-en compte lors de la découpe ou du moulage de votre pièce de départ initiale.

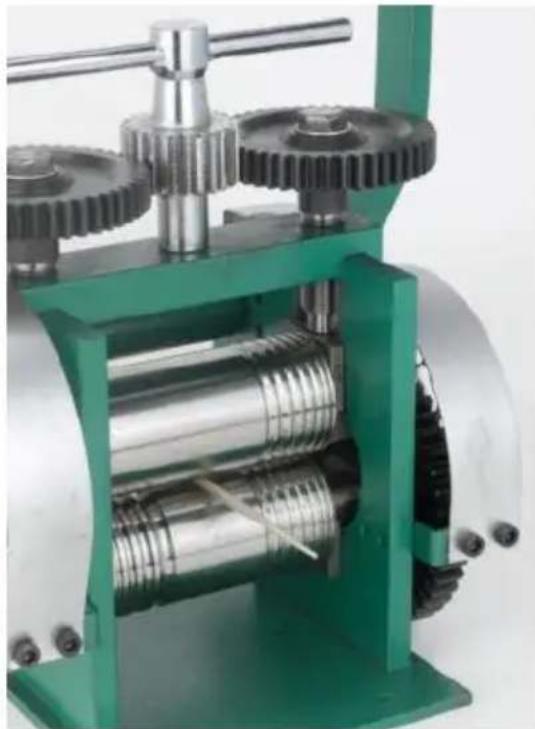

1. un fil carré en utilisant les rainures en V. Il est d'abord important que le métal soit uniforme et parallèle. En partant du lingot coulé, faites-le rouler

la machine ; faites tourner le matériau de 90 degrés, puis faites-le rouler à nouveau dans la machine. Remarque : à chaque fois, la tige en forme de fil tourne d'un demi-tour, permettant à l'arbre supérieur de descendre et de rouler le matériau à travers. Après avoir fait tourner le matériau de 90 degrés, faites-le rouler une fois de plus. Ce processus à double canal façonnera le matériau en une barre carrée.

1. Dès que le fil est bien ajusté, passez aux rouleaux à rainure en V. Commencez par le plus grand, suivez à nouveau la même méthode de roulage du fil, faites-le tourner à 90° et roulez à nouveau. Vous trouverez peut-être utile d'utiliser un marqueur permanent pour marquer sur le côté du métal afin de pouvoir voir dans quel sens vous le faites tourner. Lorsque les rouleaux se rapprochent, réduisez l'épaisseur d'un quart de tour et passez plusieurs fois, en le faisant tourner à chaque fois avant de le réduire davantage. Cela évitera tout pincement lorsque les rouleaux se toucheront. Continuez jusqu'au rouleau suivant jusqu'à ce que vous ayez les dimensions souhaitées. Notez que la longueur augmentera considérablement au cours de cette opération. Un petit lingot de quelques pouces peut être transformé en plusieurs pieds de fil fin.

ASTUCES ET CONSEILS

RECUIT : Le métal est forcé à travers les rouleaux et transformé, ce qui le

durcit. Lorsque votre matériau devient difficile à laminer ou rigide, il doit être recuit. Le recuit est le processus d'adoucissement du métal et de réduction de sa contrainte, le rendant plus souple. Si vous n'êtes pas déjà familier avec le recuit, il est conseillé de vérifier la meilleure méthode pour recuire le métal avec lequel vous travaillez. Habituellement, cela se fait en le chauffant doucement à une chaleur rouge terne, en le maintenant pendant une minute environ, puis en le trempant dans de l'eau ou en le laissant refroidir à l'air. Cela rend le métal plus souple, plus facile à travailler et moins susceptible de fissurer. Si vous transformez un lingot en fil, vous devrez peut-être recuire plusieurs fois au cours de ce processus. Astuce : travaillez sur plusieurs pièces distinctes à la fois. Ainsi, lorsqu'une refroidit, vous pouvez en laminer une autre.

NOTE : Assurez-vous toujours que votre métal est sec avant de passer au laminoir pour éviter toute humidité sur les rouleaux.

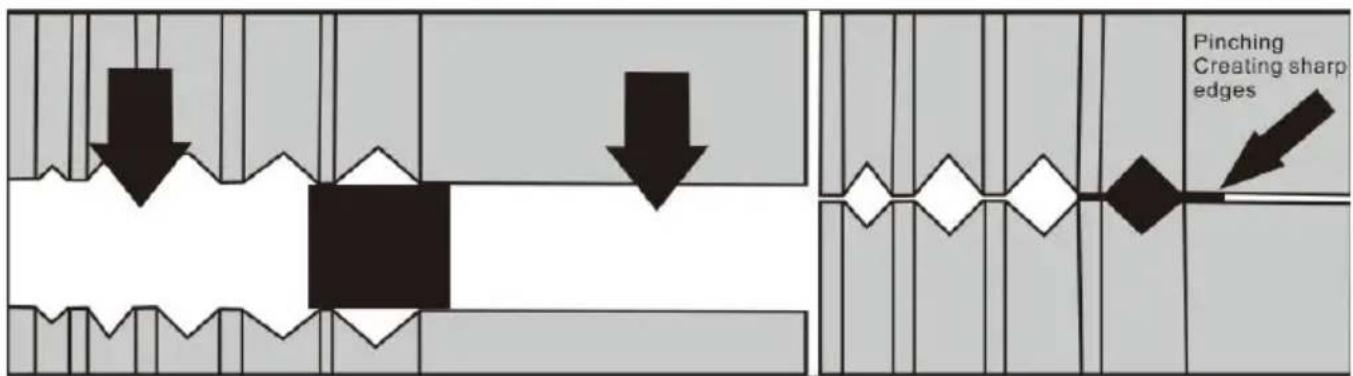

Créer des bords parfaits : travaillez votre métal lentement et progressivement. Faites-le tourner au fur et à mesure. Forcer le métal dans une direction avec trop de pression peut provoquer un pincement des côtés, créant des bords fins et tranchants. Si cela se produit, frottez le métal avec du papier émeri pour enlever les bords (portez des gants en cuir) et passez-le plusieurs fois dans le rouleau avec le bord tranchant pointé vers le haut dans la rainure en V.

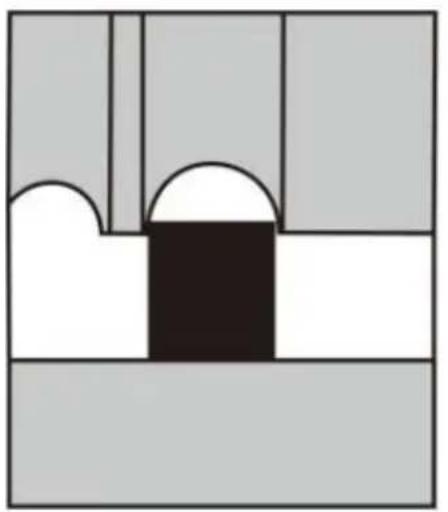

Fil en D partagé : lors de l'utilisation de la section grasse/ovale du rouleau de combinaison, vous pouvez fabriquer un fil à profil D pour les anneaux, etc. Commencez avec un fil bien recuit, un fil carré un peu plus étroit que la rainure, et faites rouler progressivement le fil en plusieurs passes pour bomber la surface supérieure.

CONSEILS DE GAUFRAGE

1. Presque tout peut être gravé dans des métaux précieux et non ferreux, comme de la dentelle, des feuilles, du tissu, des découpes de papier, du fer, etc. Cette technique peut être utilisée pour ajouter des textures intéressantes à vos bijoux. Cependant, vous ne voulez pas endommager vos rouleaux en incrustant un motif dans l'acier. C'est pourquoi il est essentiel que vous utilisiez un morceau de métal sacrificiel comme bouclier entre votre objet de texturation et vos rouleaux.

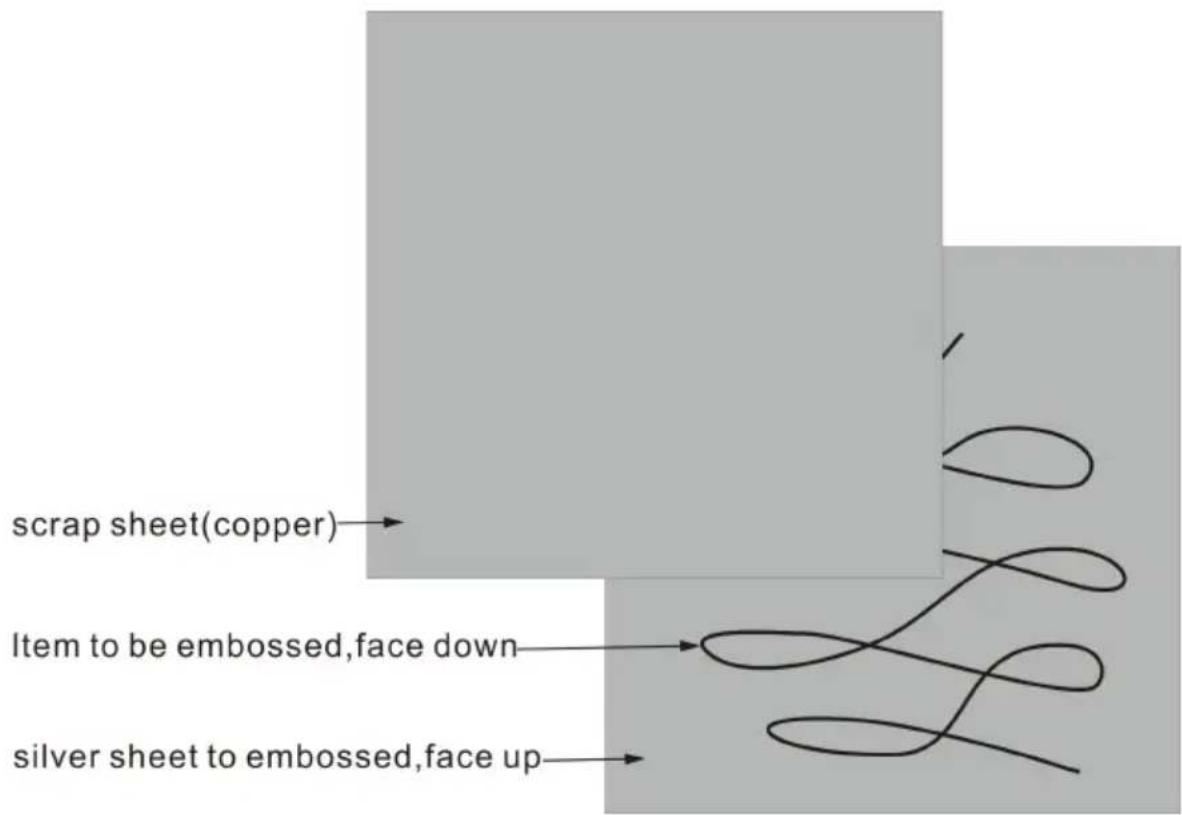

1. Créez un sandwich comme indiqué : en bas se trouve votre métal plat, propre et bien recuit, par exemple une feuille d'argent. La face supérieure sera gaufrée. Au-dessus se trouve l'élément à gaufrer, par exemple une feuille ou des boucles de fil (illustrées ici). Le côté que vous souhaitez gaufrer doit être face vers le bas sur l'argent. Au-dessus se trouve une feuille de cuivre ou de laiton. Cela protégera vos rouleaux. Utilisez des métaux tendres, n'utilisez pas d'acier, car cela pourrait rayer vos rouleaux. Bien que cela soit appelé de la ferraille, le motif sera également gaufré sur cette feuille, ce qui permet d'obtenir des résultats intéressants. Mais en général, il s'agit simplement d'un morceau de ferraille plate, qui peut être réutilisé comme bouclier. Assurez-vous que le bouclier est plus grand que l'argent pour éviter de gaufrer les bords de votre argent.
2. Assurez-vous que le sandwich ne passe que par la partie plate des rouleaux. Le passage à travers les rouleaux en V laissera des lignes parallèles plates sur le dessous de votre argent.
3. Placez le sandwich entre les rouleaux et abaissez le rouleau supérieur jusqu'à ce que le sandwich soit bien serré entre eux. Retirez le sandwich.

Tournez la poignée supérieure d'un demi-tour ou un peu moins. Faites passer le matériau à travers et le demi-tour fournira suffisamment de pression pour graver l'objet dans l'argent.

MAINTENANCE

Votre laminoir est un équipement très robuste et devrait vous offrir des années de service. Comme pour tout élément mécanique, un peu d'entretien le maintiendra dans un état optimal pour les meilleures performances possibles.

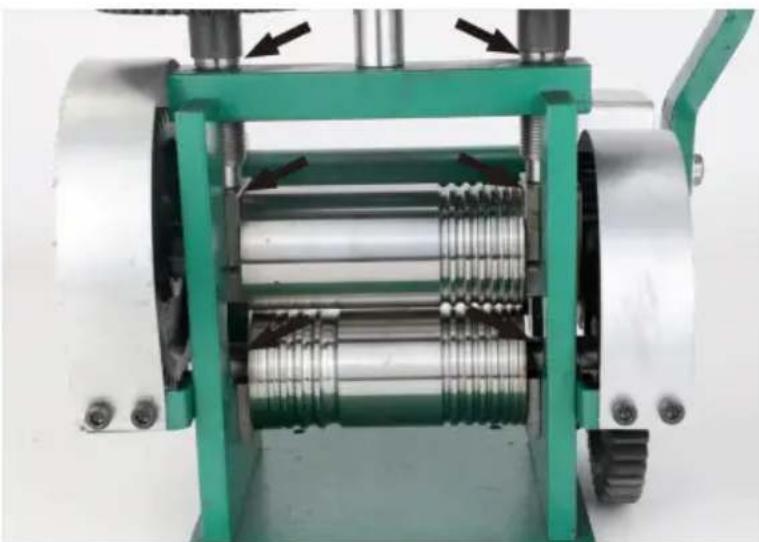

1. Huiler toutes les pièces mobiles : Il est important que les rouleaux ne rouillent pas, donc faites attention à la condensation dans les zones humides. Essuyez les rouleaux avec une légère couche d'huile sur un chiffon en coton et rangez le moulin avec les rouleaux séparés. Si l'appareil doit rester inutilisé pendant une longue période, huilez soigneusement toutes les pièces et couvrez-le, en vous assurant qu'il est maintenu au sec et à l'abri de l'humidité.
2. La boîte de vitesses ne nécessite aucun entretien particulier. Le cas où les bagues montent et descendent bénéficiera d'un peu de graisse ou d'huile, mais il n'est pas nécessaire de démonter une quelconque partie de l'appareil pour le faire. Il suffit de fermer les rouleaux pour appliquer de la graisse autour des bagues, puis de les ouvrir complètement et de les fermer plusieurs fois pour déplacer la graisse.
3. Si les rouleaux présentent des marques ou des taches superficielles, ils peuvent être polis à la main à l'aide d'un chiffon et d'un produit de

polissage pour métal pour voiture tel qu'un produit antirouille. Du papier émeri très fin et de l'huile peuvent être utilisés si absolument nécessaire pour éliminer les marques superficielles, mais en général, les abrasifs agressifs doivent toujours être évités.

1. L'appareil est conçu pour une utilisation en bijouterie avec des métaux précieux et non ferreux. N'essayez pas de laminer de l'acier trempé, cela pourrait endommager les rouleaux. Lors du recuit et du décapage du métal, assurez-vous toujours que tous les articles sont parfaitement secs avant de passer entre les rouleaux. Après une journée bien remplie d'utilisation intensive, un nettoyage rapide et un essuyage de l'huile sur les rouleaux seront très bénéfiques. Développez de bonnes habitudes de travail, prenez soin de votre moulin et il vous offrira des années de service. Si les surfaces des rouleaux sont endommagées suite à une utilisation incorrecte, cela peut nécessiter le remplacement des rouleaux, ce qui entraînera des frais.
