Produkttyp	Smyckesvalsverk
Märke	Vevor
Modell	KD-Y4554L
Maximal öppning	6 mm
Rullarnas diameter	54,5 mm
Platta ytan	45 mm
Spår för fyrkantstråd	2 / 2,5 / 3 / 3,5 / 4 / 5 / 6 mm
Halvcirkelspår	2 / 3 / 4 / 5 / 6 / 8 mm
Material	Stål
Färg	Grön
Avsedd användning	Valsning, texturering och prägling av ädla och icke-järnmetaller (guld, silver, koppar, aluminium)
Avståndsjustering	Höjdjusterbar T-stång, medurs rotation minskar avståndet
Drivsystem	Manuell vev med hastighetsreducerare
Underhåll	Olja regelbundet rörliga delar och rullar, rengör efter användning, polera med rostskyddsmedel
Säkerhet	Bär godkända skyddsglasögon, åtsittande kläder, håll barn borta
Reservdelar	Rullar, handtag, T-stång, bultar
Reparerbarhet	Enkel demontering för byte av delar, utbytbara rullar

Vanliga frågor - KD-Y4554L Vevor

Hur justerar man avståndet mellan rullarna?

Vrid den övre T-stången: medurs för att sänka den övre rullen och minska avståndet, moturs för att öka. Gör ett halvt varv vid varje pass för att gradvis minska tjockleken.

Varför blir mitt metall hårt att valsa?

Metallen härdar under deformation. Den måste då glödgas: värm till matt röd, håll i en minut, doppa sedan i vatten eller låt svalna. Det gör den åter formbar.

Vilka metaller kan jag använda med denna vals?

Valsen är avsedd för duktila metaller: guld, sterlingsilver, koppar, aluminium. Använd inte härdat stål som kan skada rullarna.

Hur tillverkar man fyrkantstråd?

Börja med en tacka, för den genom V-spåren vrid metallen 90° mellan varje pass. Använd spåren från största till minsta för att få önskad sektion.

Hur gör man en prägling?

Gör en smörgås: metal att prägla (mönstersidan nedåt) mellan en skyddsplatta (koppar eller mässing) och en ädelmetallplatta. För allt genom den platta delen av rullarna med ett halvt varvs åtdragning.

Vilket underhåll kräver valsen?

Olja regelbundet alla rörliga delar och rullar med en oljad trasa. Torka bort fukt efter användning. Förvara rullarna isär och täck maskinen för att undvika rost.

Vad gör man om rullarna har märken?

Polera dem för hand med rostskyddsmedel för bilar eller mycket fint smärgelpapper med olja. Undvik aggressiva slipmedel.

Hur undviker man att metallen kläms vid kanterna?

Arbeta långsamt och gradvis, vänd metallen mellan passen. Om vassa kanter bildas, fila dem med smärgelpapper (använd handskar) och för dem igenom V-spåret igen.

Kan jag använda valsen för andra ändamål än smyckestillverkning?

Nej, denna apparat är specifikt avsedd för ädla och icke-järnmetaller inom smyckestillverkning. Olämplig användning kan skada rullarna och ogiltigförklara garantin.

Var hittar jag fullständig manual och teknisk support?

Manualen finns i PDF-format på notice-facile.com. För teknisk support, besök www.vevor.com/support.

BRUKSANVISNING KD-Y4554L Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

VALSVERK

MODELL: KD-Y4554 L

1. Läs och förstå hela ägarmanualen innan du försöker montera eller använda.
2. Läs och förstå varningarna i denna handbok. Underlåtenhet att följa dessa varningar kan orsaka allvarliga skador.
3. Detta valsverk är endast konstruerat och avsett att användas av rå utbildad och erfaren personal. Om du inte är bekant med korrekt och drift av ett valsverk, använd inte det förrän korrekt utbildning och kun har erhållits.
4. Använd inte detta valsverk för annat än dess avsedda användning.
5. Bär alltid godkända skyddsglasögon/ansiktsskydd när du använder denna arborpress. Vardagsglasögon har bara slagtåliga glas; de är inte skyddsglasögon.
6. Använd inte denna arborpress när du är trött eller påverkad av dr alkohol eller andra läkemedel.
7. Kontrollera skadade delar. Innan valsverket används ytterligare bör del som är skadad kontrolleras noggrant för att fastställa att den kom att fungera korrekt och utföra sin avsedda funktion. Kontrollera om rör delar är inriktade, bindning av rörliga delar, brott på delar, montering andra förhållanden som kan påverka dess funktion. Ett skydd eller an del som är skadad bör repareras eller bytas ut på rätt sätt.
8. Sörj för tillräckligt med utrymme runt arbetsområdet och bländfri takbelysning.
9. Håll besökare på säkert avständ från arbetsområdet. Håll barn bort
10. Använd rekommenderade tillbehör; felaktiga tillbehör kan vara farliga
11. Se till att arbetsstycket är ordentligt fastsatt eller fastklämt i borde
12. Ta bort lösa föremål och onödiga arbetsstycken från området inna startar maskinen.
13. Låt inte barn använda, akta dig för att klämma händer!
14. Se till att inga lösa kläder bärs och att håret är säkert tillbakabundet.
15. Kontrollera att det inte finns några kablar, rep eller något som kan fastna i rullarna eller handtaget.
16. Tillämpliga metaller: Guld, K guld, sterling silver, 925 silver, koppar, aluminium och andra formbara metaller.

SPARA DESSA INSTRUKTIONER

MODELL OCH PARAMETRAR

Modell	KD-Y4554 L
Max öppning	6 mm
Rullediameter	Φ 54,5 mm
Platt område	45 mm
Rulla fyrkantig tråd	2/2,5/3/3,5/4/5/6 mm
Rulla halvcirkel	2/3/4/5/6/8 mm
Material	Stål
Färg	Grön

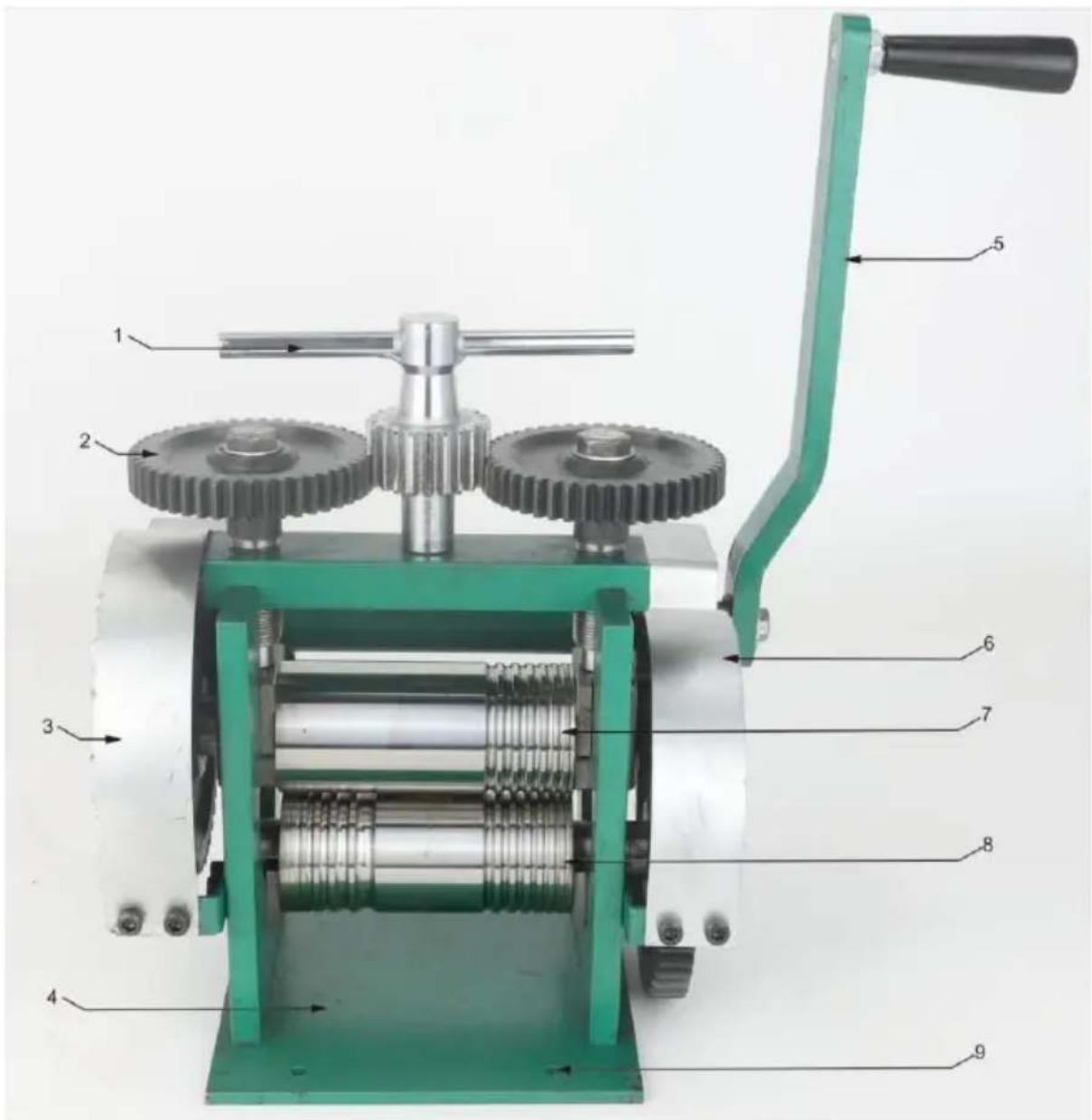

STRUKTURDIAGRAM

1. Höjdjusterbart T-handtag 2. Höjdjusteringsväxel
2. Växelreducerare 4. Kroppsram
3. Handtag 6. Växelreducerare
4. Topprulle 8. Bottenvals
5. Monteringshål för bänkskivan

KOMPONENTER

Inga.	Bild	Namn	Anta I
1		Main B ody	1
2		Hantera	1
3		Höjdjusterbart T -handtag	1
4		Bult (inklusive brickan)	1
5		Användarmanual	1

OPERATION

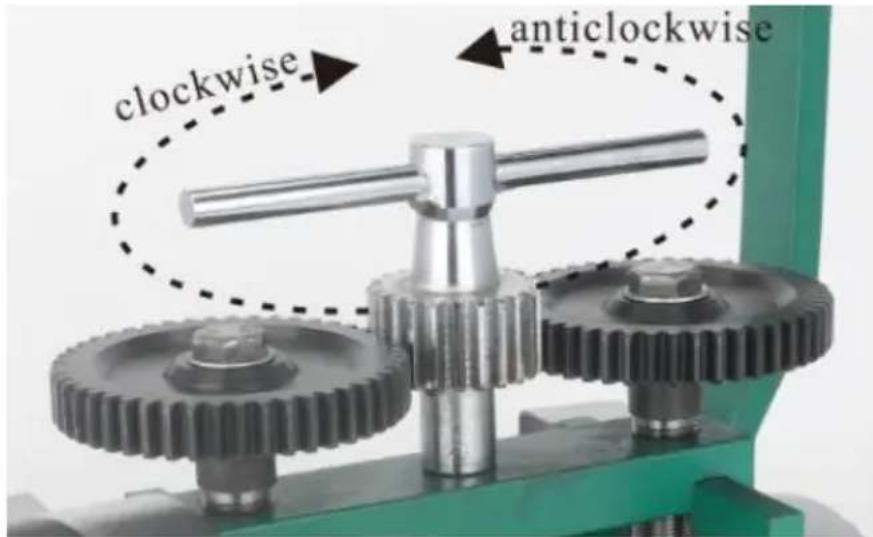

1. T-stången på kvarnens topp används för att sänka eller höja den övre valsen. Öka avståndet mellan de två rullarna. Observera att endast den översta rör sig upp och ner, och den nedre rullen förblir fixerad. Vridning T-stången medurs (om du tittar ner ovanifrån) sänker den övre rullen och minskar gapet, vilket resulterar i en tunnare tråd eller plåt. Om du vrider T-stången moturs lyfts den övre rullen, vilket ökar gapet för tjockare material.

1. Vid normal drift börjar du med att öppna upp rullarna och sätta in det material som ska reduceras.

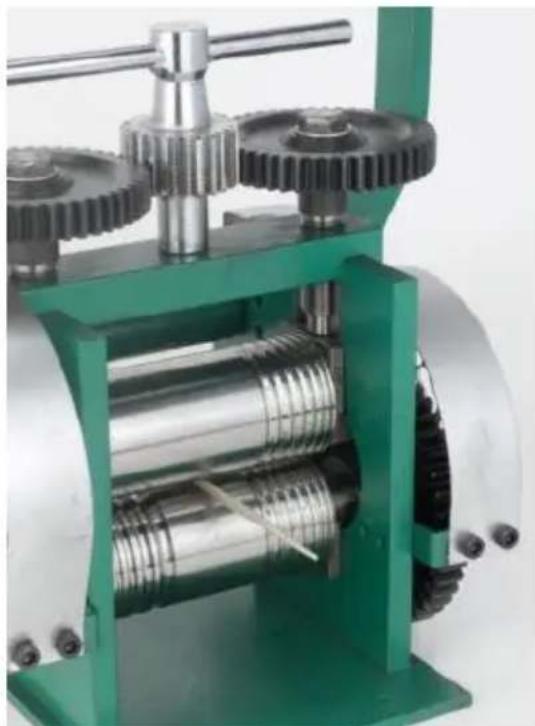

Vrid T-stången för att sänka den övre rullen tills den rör din metall. Ta bort din metall och vrid T-stången ytterligare 1/2 varv. Sätt tillbaka metallen och veva handtaget så att rullen vrider sig inåt och tar metallen och rullar den bort från dig. Fortsätt att vrida T-stången 1/2 varv före varje pass och detta kommer långsamt att minska tjockleken på ditt material. Beroende på vilken effekt du vill ha, kanske du vill rotera din metall 90° för att skapa fyrkantiga eller rektangulära stänger.

OBS: När du minskar tjockleken på din metall kommer den vanligtvis att öka i längd ganska dramatiskt. Du kan också se en liten ökning i bredd, men den kommer att märkas mindre. Om du roterar den 90° efter varje pass blir den tunnare och längre. Tänk på detta när du skär eller gjuter din första stapel.

1. Gör fyrkantig tråd med V-trådarna. Det är först viktigt att din metall är enhetlig och parallell. Börja från det gjutna götet, rulla det genom maskinen, rotera materialet 90 grader och rulla det sedan genom maskinen igen. Varje gång den T-formade stången roterar ett halvt varv, vilket låter den axeln sjunka och rullar igenom materialet. Efter att ha roterat materialet 90 grader, rulla igenom det en gång till. Denna tvåkanalsprocess kommer att forma materialet till en fyrkantig stång.
2. Så fort det passar, gå vidare till V-groove-rullarna. Börja med den största och använd samma metod för att rulla igenom tråden, rotera 90° och rulla igen. Det kan vara bra att använda en permanent markör för att markera sidan av metallen så att du kan se åt vilket håll du roterar den. När rullarna närmar sig varandra, minska tjockleken med 1/4 varv och för igenom tråden flera gånger, rotera varje gång innan du minskar ytterligare. Detta kommer att undvika klämning när rullarna berörs. Fortsätt ner till nästa rulle tills du har önskat mått. Observera att längden kommer att öka kraftigt under denna operation. Ett litet göt på ett par tum kan förvandlas till många fot tunn tråd.

TIPS OCH TRICKS

GLÖDNING: Eftersom metallen tvingas genom rullarna och omvandlas, kommer detta att arbeta för att härda den. När ditt material blir svårt att bearbeta eller känns styvt bör det glödgas. Glödgning är processen att mjukgöra metallen och minska dess spänning, vilket gör den mer böjlig. Om du inte redan är bekant med glödgning, är det lämpligt att kontrollera den bästa metoden för att glödga metallen du arbetar med. Vanligtvis görs detta genom att värma den försiktigt till en matt röd värme, hålla den i någon minut och sedan släcka i vatten eller låta den svalna. Detta gör metallen mer böjlig, lättare att arbeta med och mindre benägen att spricka. Om du arbetar ner ett göt i tråd behöver du glödga flera gånger under denna process. Tips: Arbeta på flera separata bitar samtidigt. Så när en svalnar kan du rulla en annan.

OBS: Se alltid till att din metall är torr innan du tar den genom valsarna. Töm eventuell fukt på valsarna.

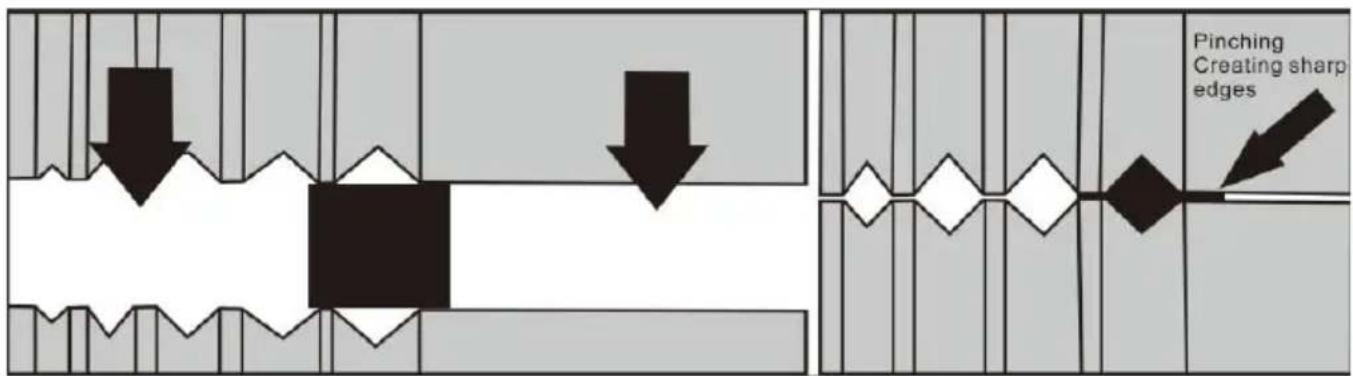

Skapa perfekta kanter: Arbeta din metall långsamt och gradvis. R

det medan du går. Att tvinga igenom metallen i en riktning med för högt tryck kan få den att "nypa" sidorna, vilket skapar tunna och vassa kanter. Om detta händer, gnugga metallen med smärgelpapper för att ta bort kanterna (använd läderhandskar). Och för den genom rullen flera gånger med den vassa kanten uppåt i V-spåret.

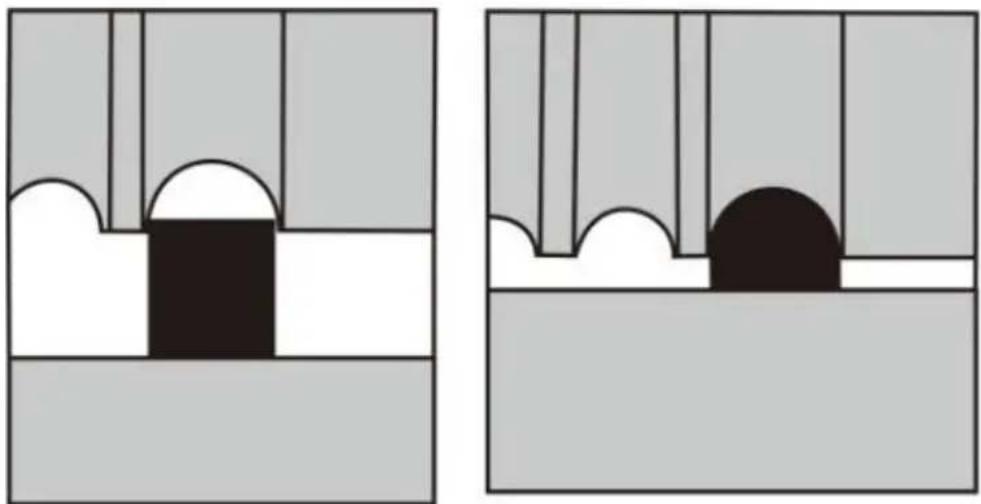

D-formad tråd: När du använder den feta/ovala delen av kombinationsrullen kan du göra en D-profiltråd för ringskaft mm. Börja med en fyrkantig tråd som är lite smalare än skåran och rulla gradvis igenom tråden flera omgångar för att kupolera den övre ytan.

Nästan vad som helst kan präglas i ädelmetall och icke-järnmetaller som spetsar, löv, tyg, pappersutklipp, tråd, etc. Och den här tekniken kan användas för att lägga till intressanta texturer till dina smycken. Men skada inte dina rullar genom att bädda in ett mönster i stålet. Av den anledningen är det ytterst viktigt att du måste använda en offerbit av metall som en sköld mellan ditt texturerande föremål och dina rullar.

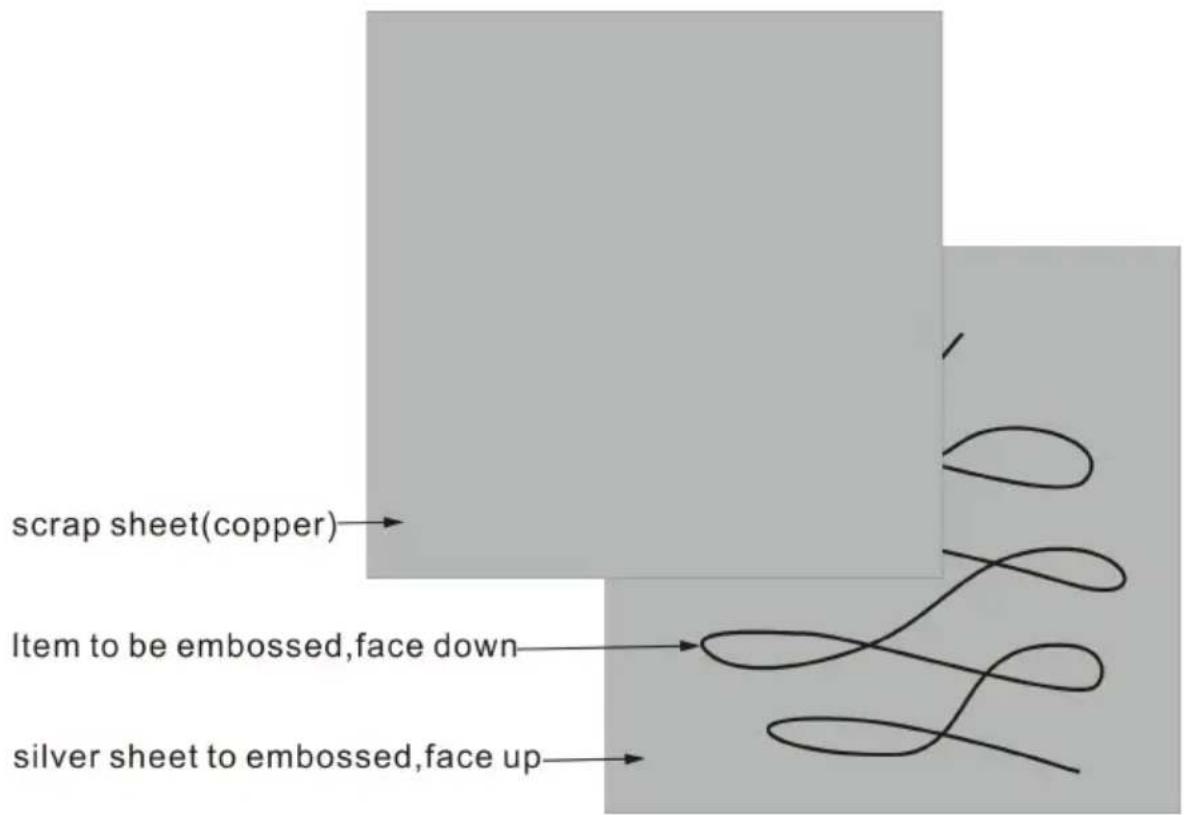

1. Skapa en smörgås enligt bilden: På botten är din metall. Platt, och välglödgat, t.ex. silverplåt. Den översta ytan kommer att präglas. Ovanpå den är föremålet som ska präglas, t.ex. ett blad eller öglor (visas här). Den sida du vill ha präglad ska vara vänd nedåt mot silvret. Ovanför den finns en skrotplåt av koppar eller mässing. Detta kommer att skydda dina rullar. Använd mjuka metaller, använd inte stål, eftersom det kan repa dina rullar. Även om detta kallas skrot, kommer mönstret att präglas på detta ark, så några intressanta resultat kan erhållas. Vanligtvis är detta bara en bit platt metallskrot, som kan återanvändas som en sköld. Se till att skölden är större än silvret för att undvika att kanten präglas in i ditt silver.
2. Se till att smörgåsen endast passeras genom den platta delen av valsarna. Att passera den genom V-rullarna kommer att lämna platta parallella linjer på undersidan av ditt silver.
3. Placera smörgåsen mellan rullarna och sänk den övre rullen tills smörgåsen sitter tätt mellan dem. Ta bort smörgåsen och vrid det övre handtaget 1/2 varv eller lite mindre. Passera materialet och halvvägs kommer att ge tillräckligt med tryck för att prägla föremålet i silvret.

UNDERHÅLL

Ditt valsverk är en mycket robust utrustning och bör ge dig många års service. Som med alla mekaniska föremål kommer lite underhåll att hålla den i optimalt skick för bästa möjliga prestanda.

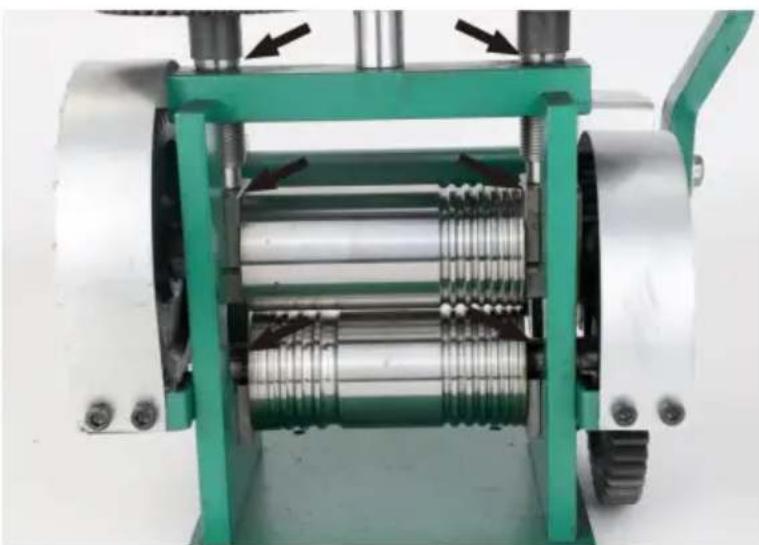

1. Olja alla rörliga delar: Det är viktigt att rullarna inte rostar, så var uppmärksam på kondens i fuktiga områden. Torka av rullarna med ett lätt lager olja på en bomullsduk och förvara kvarnen med rullarna isär. Om enheten ska stå oanvänd under en längre tid, olja in alla delar noggrant och täck över den, se till att den hålls torr och fri från fukt.
2. Växellådan ska inte kräva något speciellt underhåll. Inuti ramen, där bussningarna rör sig upp och ner, kommer att dra nytta av lite fett, men det finns ingen anledning att demontera någon del av enheten för att göra detta. Stäng helt enkelt rullarna för att applicera fett runt bussningen, öppna helt och stäng flera gånger för att flytta fettet.
3. Om rullarna får några ytliga märken eller fläckar kan de poleras med en trasa och bilmetallpolish som rostborttagningsmedel. Mycket fint smärgelpapper och olja kan användas (om det är absolut nödvändigt) för att ta bort ytliga märken, men i allmänhet bör hårda slipmedel alltid undvikas.
4. Enheten är designad för smycken med ädelmetaller och icke-järnmetaller. Försök inte rulla härdat stål, eftersom det kan skada rullarna. Vid glödgning och betning av metall, se alltid till att alla föremål är ordentligt torra innan de passerar genom valsarna. Efter en hektisk dag

med omfattande användning kommer en snabb rengöring och avtorkning av olja på rullarna att vara mycket fördelaktigt. Utveckla goda arbetsvanor, ta hand om din maskin och det kommer att ge många års tjänst.

1. Om rullarnas ytor skadas på grund av felaktig användning kan det kräva byte av rullarna, vilket kan medföra en kostnad.
