Producttype	Juwelenwals
Merk	Vevor
Model	KD-Y4554L
Maximale opening	6 mm
Roldiameter	54,5 mm
Vlakke zone	45 mm
Groeven voor vierkante draad	2 / 2,5 / 3 / 3,5 / 4 / 5 / 6 mm
Halve cirkel groeven	2 / 3 / 4 / 5 / 6 / 8 mm
Materiaal	Staal
Kleur	Groen
Beoogd gebruik	Walsen, texturen en embossen van edele en non-ferro metalen (goud, zilver, koper, aluminium)
Afstandsinstelling	In hoogte verstelbare T-stang, met de klok mee draaien om de opening te verkleinen
Aandrijfsysteem	Handmatige slinger met snelheidsreductor
Onderhoud	Smeer regelmatig de bewegende delen en rollen, reinig na gebruik, polijst met roestwerend middel
Veiligheid	Draag goedgekeurde veiligheidsbril, nauwsluitende kleding, houd kinderen uit de buurt
Reserveonderdelen	Rollen, handgrepen, T-stang, bouten
Repareerbaarheid	Eenvoudige demontage voor vervanging van onderdelen, vervangbare rollen

Veelgestelde vragen - KD-Y4554L Vevor

Hoe stel ik de afstand tussen de rollen in?

Draai de bovenste T-stang : met de klok mee om de bovenste rol te verlagen en de opening te verkleinen, tegen de klok in om deze te vergroten. Draai elke doorgang een halve slag om de dikte geleidelijk te verminderen.

Waarom wordt mijn metaal hard tijdens het walsen?

Het metaal verhardt door de vervorming. U moet het dan gloeien: verhitten tot dof rood, een minuut vasthouden, dan in water onderdompelen of laten afkoelen. Dit maakt het weer kneedbaar.

Welke metalen kan ik met deze wals gebruiken?

De wals is ontworpen voor kneedbare metalen: goud, sterling zilver, koper, aluminium. Gebruik geen gehard staal, dit kan de rollen beschadigen.

Hoe maak ik vierkante draad?

Begin met een staaf, voer deze door de V-groeven en draai het metaal elke doorgang 90°. Gebruik de groeven van groot naar klein om de gewenste doorsnede te krijgen.

Hoe voer ik een embossing uit?

Maak een sandwich: te embossen metaal (motiefzijde naar beneden) tussen een beschermplaat (koper of messing) en een plaat edelmetaal. Voer het geheel door het vlakke deel van de rollen met een halve slag aandraaien.

Welk onderhoud heeft de wals nodig?

Smeer regelmatig alle bewegende delen en rollen met een geoliede doek. Na gebruik, veeg vocht weg. Berg de rollen uit elkaar en bedek het apparaat om roest te voorkomen.

Wat te doen als de rollen krassen vertonen?

Polijst ze met de hand met een roestwerend middel voor auto's of zeer fijn schuurpapier met olie. Vermijd agressieve schuurmiddelen.

Hoe voorkom ik dat het metaal aan de randen knijpt?

Werk langzaam en geleidelijk, draai het metaal tussen de doorgangen. Als er scherpe randen ontstaan, vijl ze met schuurpapier (draag handschoenen) en ga opnieuw door de V-groef.

Kan ik de wals gebruiken voor andere toepassingen dan sieraden?

Nee, dit apparaat is specifiek ontworpen voor edele en non-ferro metalen in de sieradenindustrie. Onjuist gebruik kan de rollen beschadigen en de garantie laten vervallen.

Waar vind ik de volledige handleiding en technische ondersteuning?

De handleiding is beschikbaar als PDF op notice-facile.com. Voor technische ondersteuning gaat u naar www.vevor.com/support.

GEBRUIKSAANWIJZING KD-Y4554L Vevor

1. Lees de volledige handleiding zorgvuldig door voordat u met de montage of bediening begint.
2. Lees en begrijp de waarschuwingen in deze handleiding. Het niet naleven van al deze waarschuwingen kan ernstig letsel veroorzaken.
3. Deze walsmolen is ontworpen en bedoeld voor gebruik door alleen opgeleid en ervaren personeel. Als u niet bekend bent met de juiste veilige bediening van een walsmolen, gebruik deze dan niet totdat u juiste training en kennis hebt verkregen.
4. Gebruik deze wals niet voor andere doeleinden dan waarvoor deze bedoeld is.
5. Draag altijd goedgekeurde veiligheidsbrillen/gezichtsschermen bij het gebruik van deze arborpers. Alledaagse brillen hebben alleen impactbestendige lenzen; het zijn geen veiligheidsbrillen.
6. Gebruik deze perstang niet als u moe bent of onder invloed van alcohol of medicijnen.
7. Controleer beschadigde onderdelen. Voordat u de walsmolen verder gebruikt, moet een beschadigd onderdeel zorgvuldig worden gecontroleerd om te bepalen of het goed zal werken en de beoogde functie zal vervullen. Controleer op uitlijning van bewegende onderdelen, vastlopen van bewegende onderdelen, breuk van onderdelen, montage en andere omstandigheden die de werking ervan kunnen beïnvloeden. Een bescherming of ander onderdeel dat beschadigd is, moet op de juiste manier worden gerepareerd of vervangen.
8. Zorg voor voldoende ruimte rondom het werkgebied en voor niet-verblindende verlichting van bovenaf.
9. Houd bezoekers op veilige afstand van het werkgebied. Houd kinderen uit de buurt.
10. Gebruik de aanbevolen accessoires. Onjuiste accessoires kunnen gevaarlijk zijn.
11. Zorg ervoor dat het werkstuk stevig aan de tafel is bevestigd of vastgeklemd.
12. Verwijder losse voorwerpen en onnodige werkstukken uit de ruimte voordat u de machine start.
13. Laat kinderen het niet gebruiken, pas op voor klemmende handen.
14. Zorg ervoor dat u geen losse kleding draagt en dat uw haar veilig is vastgebonden.
15. Controleer of er geen kabels, touwen of iets dergelijks zijn die vast kunnen komen te zitten in de rollen of het handvat.
16. Toepasselijke metalen: Goud, K goud, sterling zilver, 925 zilver, k aluminium en andere buigzame metalen.

BEWAAR DEZE INSTRUCTIES

MODEL EN PARAMETERS

Model	KD- Y4554L
Maximale opening	6mm
Roldiameter	diameter 54,5 mm
Vlak gebied	45mm
Rol vierkant draad	2/2,5/3/3,5/4/5/6 mm
Rol Halve cirkel	2/3/4/5/6/8mm
Materiaal	Staal
Kleur	Groente

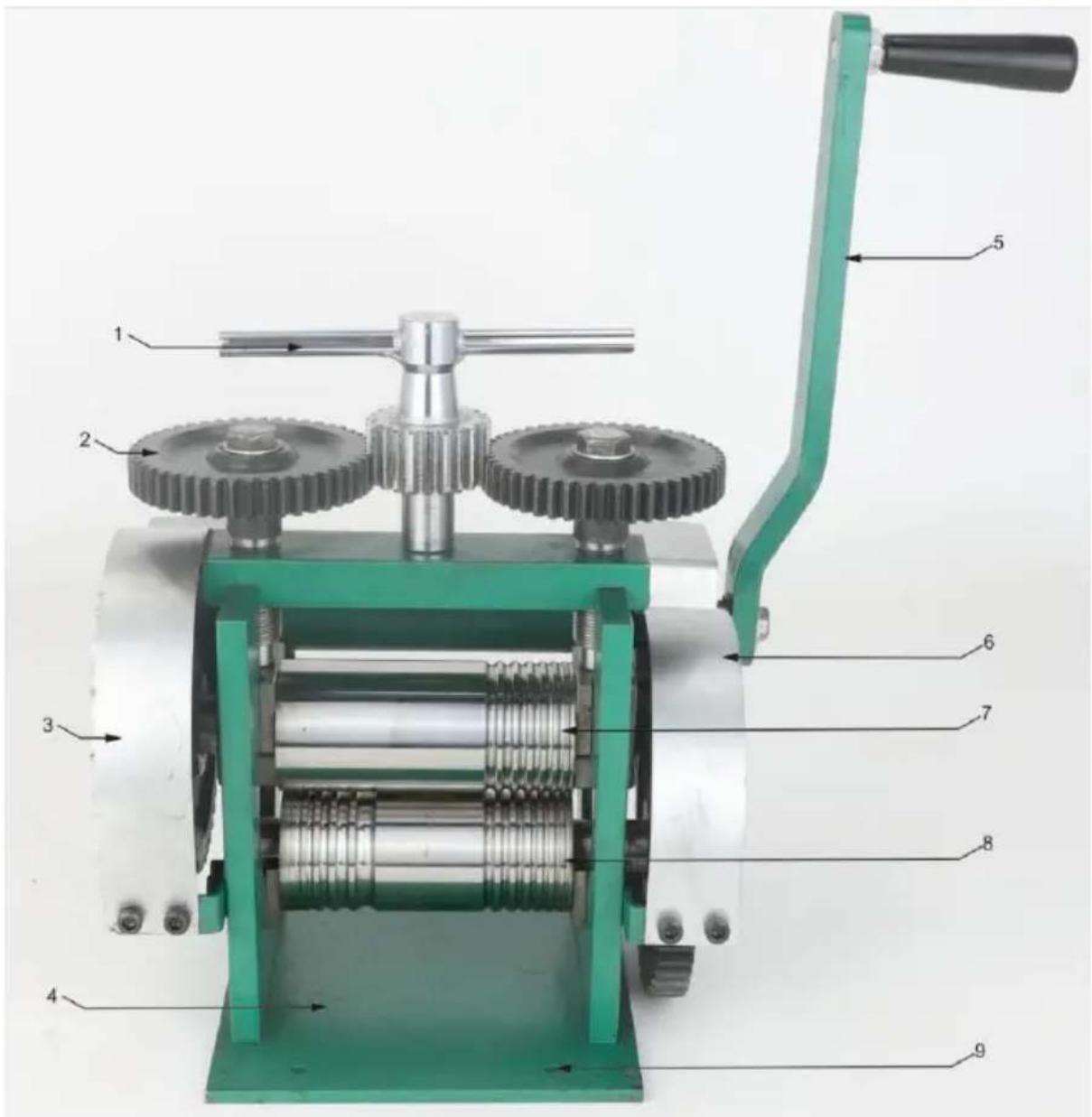

STRUCTUURDIAGRAM

1. In hoogte verstelbare T-greep 2. Hoogteverstelmechanisme
2. Tandwielkast 4. Carrosserieframe 5. Handvat 6. Tandwielkast
3. Bovenste rol 8. Onderste rol
4. Montagegat voor aanrechtblad

COMPONENTEN

Nee.	Afbeelding	Naam	Hoe veel
1		Hoofdgedeelte	1
2		Hendel	1
3		In hoogte verstelbare T -gree	1
4		Bout (inclusief de ring)	1
5		Gebruiksaanwijzing	1

BEDIENING

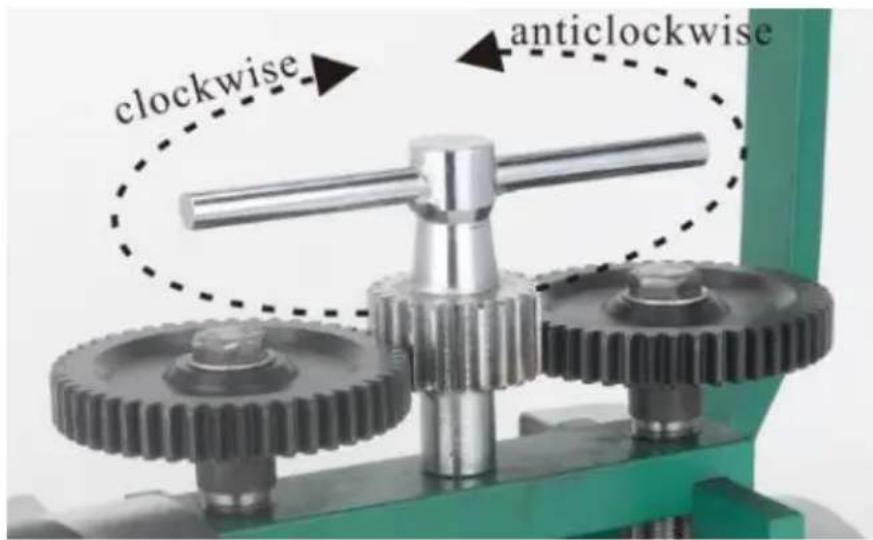

1. De T-balk op de bovenkant van de molen wordt gebruikt om de bovenste rol te laten zakken of te verhogen. De afstand tussen de twee rollen vergroot of verkleint. Let op dat alleen de bovenste rol omhoog en omlaag beweegt en de onderste rol vast blijft zitten. Door de T-balk met de klok mee te draaien (van bovenaf gezien) wordt de bovenste rol verlaagd en de opening verkleind, wat resulteert in een dunnere draad of plaat. Door de T-balk tegen de klok in te draaien wordt de bovenste rol opgetild, waardoor de opening voor dikker materiaal groter wordt.

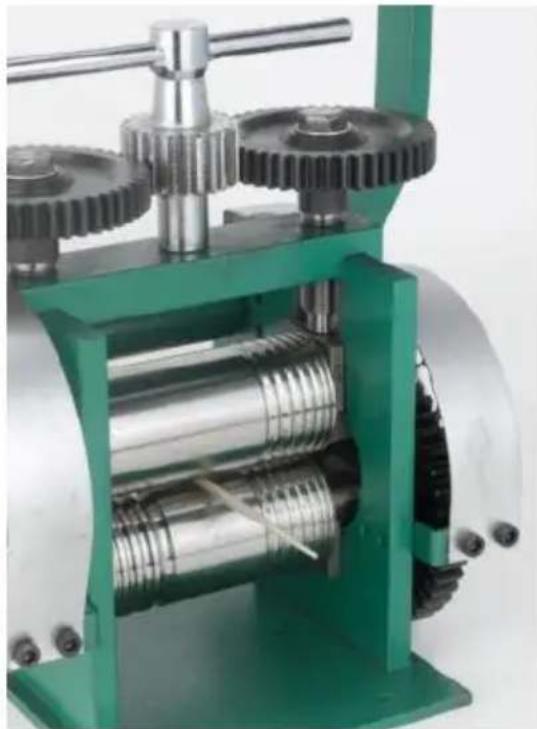

1. Bij normaal gebruik begint u met het openen van de rollen en het invoeren van uw te verkleinen metaal. Draai de T-balk om de bovenste rol te laten zakken totdat deze uw metaal raakt. Verwijder uw metaal en draai de T-balk nog een halve slag. Plaats uw metaal opnieuw en draai aan de hendel, de rol draait naar binnen en grijpt uw metaal, en het rolt van u af. Blijf voor elke doorgang een halve slag draaien en dit zal langzaam de dikte van uw materiaal verminderen. Afhankelijk van het effect dat u wilt, kunt u uw metaal 90° draaien om vierkante of rechthoekige staven te creëren.

OPMERKING: Wanneer u de dikte van uw metaal vermindert, zal het doorgaans aanzienlijk in lengte toenemen. U ziet mogelijk ook een lichte toename in breedte, maar dit zal minder opvallen. Als u het na elke doorgang 90° draait, zal het dunner en langer worden. Houd hier rekening mee bij het snijden of gieten van uw eerste startstuk.

1. Maak vierkante draad met behulp van de V-groeven. Het is eerst belangrijk dat uw metaal uniform en parallel is. Begin bij de gegoten staaf en rol door de machine; draai het materiaal 90 graden en rol het vervolgens opnieuw door de machine. Let op: elke keer dat de T-vormige staaf een halve slag draait, laat de bovenste as zakken en rolt het materiaal erdoorheen. Nada

Nadat u het materiaal 90 graden hebt gedraaid, rolt u het er nogmaals doorheen. Dit proces met twee kanalen vormt het materiaal tot een vierkante staaf.

1. Zodra het past, ga je verder met de V-groefrollen. Begin met de grootste groef en volg opnieuw dezelfde methode om de draad erdoorheen te rollen, draai en rol er opnieuw doorheen. Het kan handig zijn om een permanente markering te gebruiken om de zijkant van het metaal te markeren, zodat je kunt zien welke richting je het draait. Wanneer de rollen dicht bij elkaar komen, verminder je de dikte met 1/4 slag en haal je de draad er meerdere keren doorheen, waarbij je elke keer draait voordat je verder verkleint. Dit voorkomt dat de rollen elkaar raken en bekneld raken. Ga door naar de volgende groef totdat je de gewenste afmetingen hebt. Let op dat de lengte tijdens deze bewerking aanzienlijk zal toenemen. Een kleine staaf van een paar centimeter kan worden getransformeerd tot vele meters dunne draad.

TIPS EN TRUCS

UITGLOEIEN: Terwijl het metaal door de rollen wordt geperst en getransformeerd, zal dit het harden. Wanneer uw materiaal moeilijk te rollen wordt of stijf aanvoelt, moet het worden gegloeid. Gloeien is het proces van het verzachten van metaal en het verminderen van de spanning, waardoor het buigzamer wordt. Als u nog niet bekend bent met gloeien, is het raadzaam de beste methode te controleren om het metaal waarmee u werkt te gloeien.

Meestal wordt dit gedaan door het voorzichtig te verwarmen tot een doffe hitte, het ongeveer een minuut te behouden en het vervolgens te blussen in water of het aan koele lucht te laten staan. Dit maakt het metaal buigzaam en gemakkelijker te bewerken en minder snel te barsten. Als u een ingot tot draad verwerkt, moet u mogelijk meerdere keren gloeien tijdens dit proces. Tip: werk aan meerdere afzonderlijke stukken tegelijk. Dus wanneer er een afkoelt, kunt u een andere rollen.

OPMERKING: Zorg er altijd voor dat het metaal droog is voordat u door de molen haalt, om te voorkomen dat er vocht op de rollen komt.

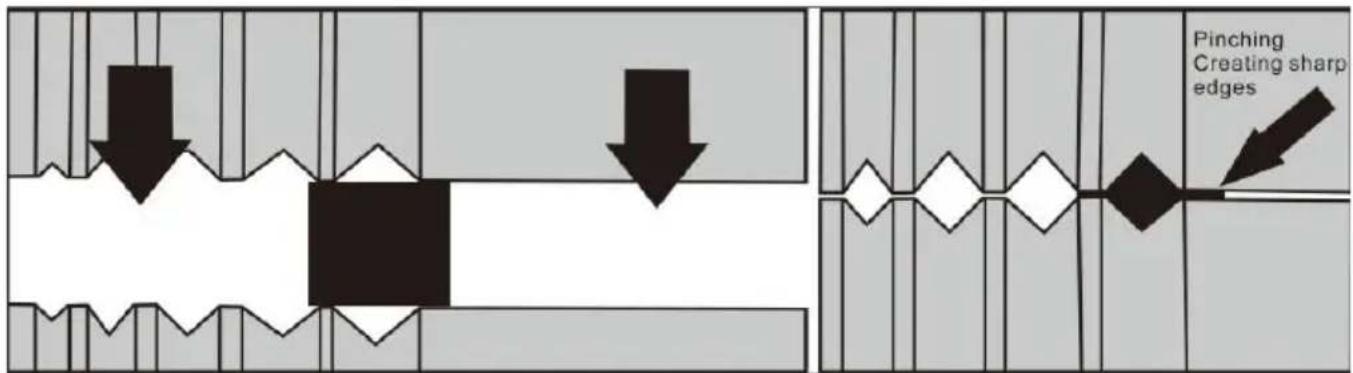

Perfecte randen creëren: Bewerk het metaal langzaam en geleidelijk. Draai het terwijl je bezig bent. Als je het metaal in één richting met druk doorduwt, kan het gaan “knijpen” aan de zijkanten, waardoor dunne en scherpe randen ontstaan. Als dit gebeurt, wrijf het metaal met schuurpapier om de randen te verwijderen (draag leren handschoenen) en haal het meerdere keren door de roller met de scherpe rand omhoog gericht in de V-groef.

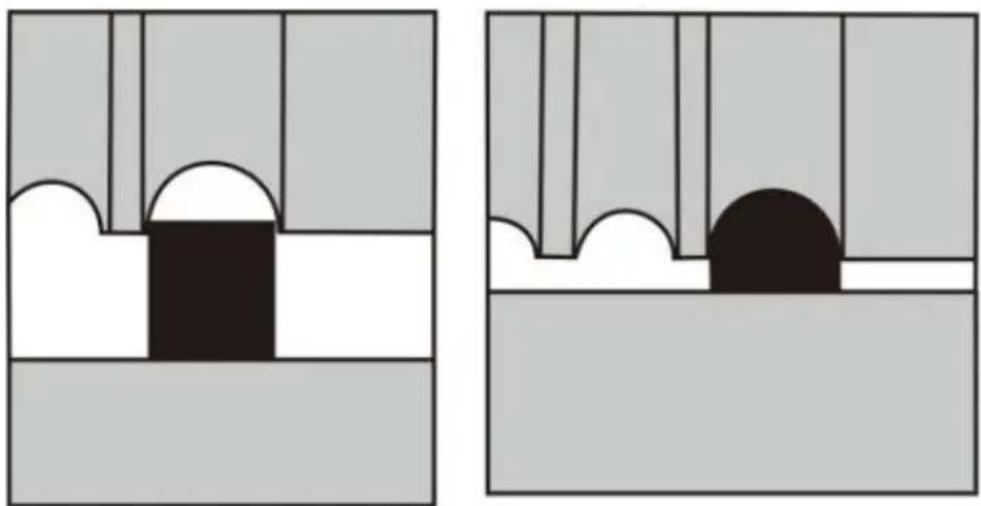

D Gedeelde draad: Bij gebruik van het dikke/ovale gedeelte van de combinatierol kunt u een D-profiel draad maken voor ringschachten. Begin met goed gegloeide vierkante draad die iets smaller is dan de groef en rol de draad geleidelijk in verschillende passages door de groef totdat het bovenste oppervlak een bolling krijgt.

EMBOSSING TIPS

1. Bijna alles kan worden geëmbosseerd in edelmetaal en non-ferrometalen, zoals kant, bladeren, stof, papieren uitsparingen, draad, enz. Deze techniek kan worden gebruikt om interessante texturen toe te voegen aan uw sieraden. U wilt uw rollers echter niet beschadigen door een patroon in het staal te verwerken. Daarom is het van vitaal belang dat u een opofferingsstuk metaal gebruikt als schild tussen uw textuurartikel en uw rollers.

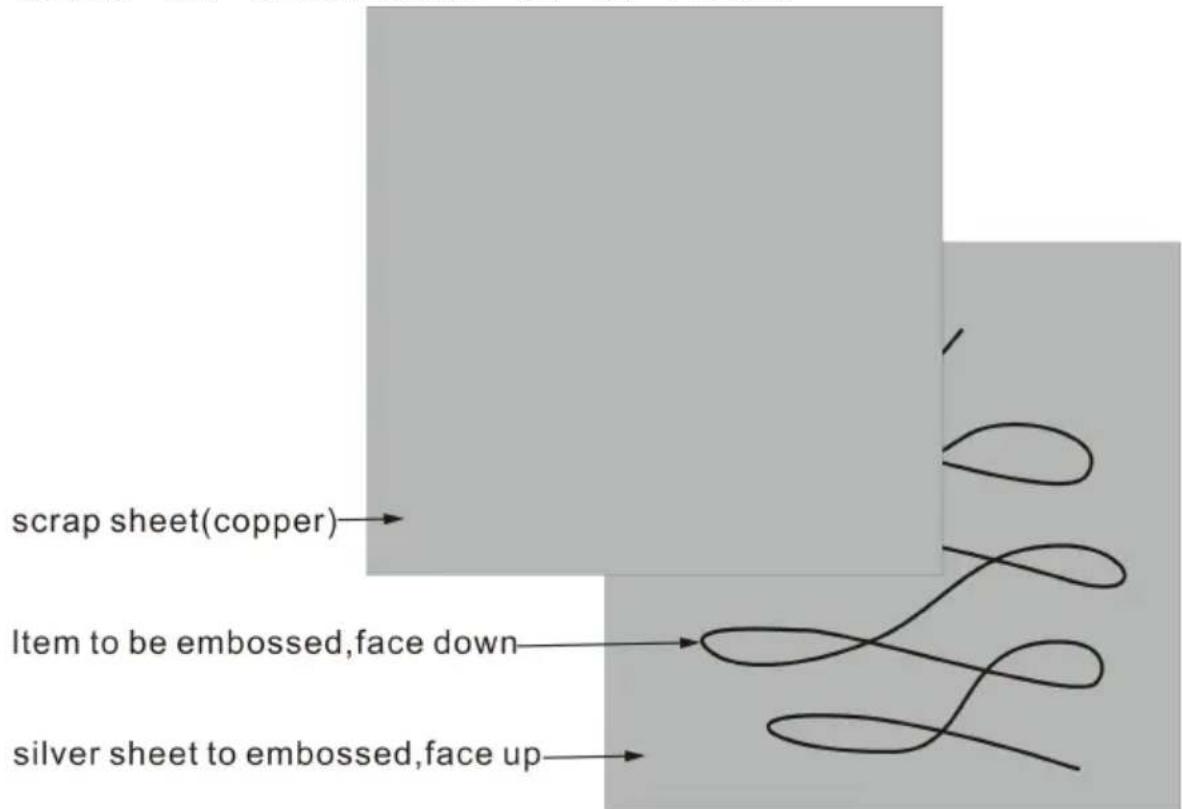

1. Maak een sandwich zoals afgebeeld: Onderaan bevindt zich uw metaal. Plat, schoon en goed gegloeid, bijvoorbeeld een zilveren plaat. De bovenste zijde wordt geëmbosseerd. Daarbovenop bevindt zich het te graveren item, bijvoorbeeld een blad of lussen van draad (hier afgebeeld).

De zijde die u wilt laten graveren, moet naar beneden gericht zijn op zilver. Daarboven bevindt zich een schrootplaat van koper of messing. Dit beschermt uw rollen. Gebruik zachte metalen, gebruik geen staal, omdat dit uw rollen kan krassen. Hoewel dit schroot wordt genoemd, wordt het patroon ook op deze plaat geëmbosseerd, dus er kunnen interessante resultaten worden verkregen. Maar meestal is dit gewoon een stuk plaat schrootmetaal, dat kan worden hergebruikt als schild. Zorg ervoor dat het schild groter is dan het zilver om te voorkomen dat de randen in uw rollen worden geëmbosseerd.

1. Zorg ervoor dat de sandwich alleen door het platte deel van de rollen gaat. Als u het door de V-rollers haalt, ontstaan er vlakke, parallelle lijnen aan de onderkant van uw zilver.
2. Plaats de sandwich tussen de rollen en laat de bovenste rol zakken totdat de sandwich er strak tussen zit. Verwijder de sandwich en draai de bovenste hendel een halve slag of iets minder. Haal het materiaal erdoorheen en de halve slag zorgt voor voldoende druk om het item in het zilver te embossen.

ONDERHOUD

Uw walsmolen is een zeer robuust stuk apparatuur en zou u jarenlang dienst moeten zijn. Zoals met elk mechanisch item, zal een beetje onderhoud het in optimale conditie houden voor de best mogelijke

prestaties.

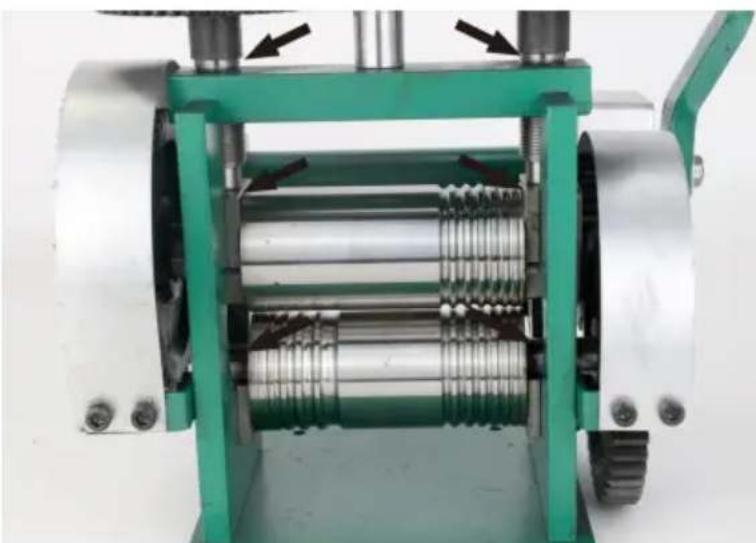

1. Olie alle bewegende onderdelen: Het is belangrijk dat de rollen niet roesten, dus wees op uw hoede voor condensatie in vochtige gebieden. Veeg de rollen af met een lichte laag olie op een katoenen doek en bewaar de molen met de rollen uit elkaar. Als de unit voor een langere periode gebruikt gaat worden, olie dan alle onderdelen grondig en dek het af zodat het droog en vrij van vocht blijft.
2. De versnellingsbak zou geen speciaal onderhoud nodig moeten hebben. Binnen het frame, waar de bussen op en neer bewegen, zal een beetje vet of olie profiteren, maar het is niet nodig om een deel van de unit te demonteren om dit te doen. Sluit gewoon de rollen om vet rond de bussen aan te brengen, en open en sluit ze vervolgens meerdere keren volledig om het vet te verplaatsen.
3. Als de rollen oppervlakkige vlekken of markeringen krijgen, kunnen ze met de hand worden gepolijst met een doek en autopoets zoals roestverwijderaar. Zeer fijn schuurpapier en olie kunnen worden gebruikt (indien absoluut noodzakelijk) om oppervlakkige markeringen te verwijderen, maar over het algemeen moeten agressieve schuurmiddelen altijd worden vermeden.
4. De unit is ontworpen voor gebruik bij sieraden met edele en non-ferrometalen. Probeer niet om gehard staal te rollen, omdat dit de rollen kan beschadigen. Zorg er bij het gloeien en beitsen van metaal voor dat alle items grondig droog zijn voordat ze door de rollen gaan. Na een drukke dag van intensief gebruik is een snelle reiniging en het afvegen van olie op de rollen zeer nuttig. Ontwikkel goede werkgewoonten, zorg goed voor uw molen en hij zal jarenlang meegaan.
5. Als het oppervlak van de rollen door onjuist gebruik beschadigd raakt, kan het nodig zijn om de rollen te vervangen. Dit kan kosten met zich meebrengen.
