GEBRUIKSAANWIJZING S3020 Vevor

Technische ondersteuning en e-garantiecertificaat

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt.

Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

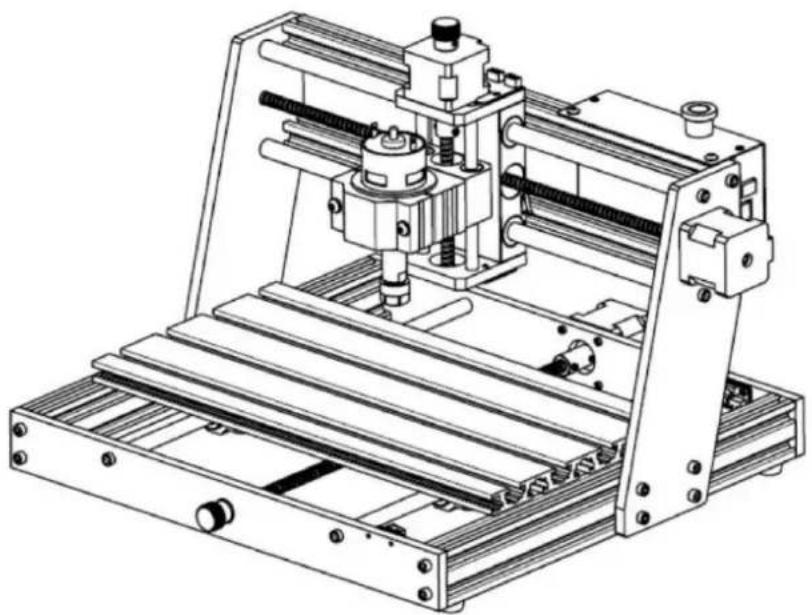

CNC-GRAVERING

MACHINE

MODEL: S3020

Scannen voor video's en handleidingen

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

	Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de gebruiksaanwijzing lezen voorzichtig.
	Waarschuwing: draag altijd een oogbescherming wanneer u dit product gebruikt.
	Alleen voor gebruik binnenshuis
	Raak geen draaiende onderdelen aan als de machine draait
	Draag altijd een veiligheidsbril wanneer u de machine gebruikt
	Verboden te gebruiken in ontvlambare voorwerpen of gassen
	Raak het stopcontact niet aan met natte handen om het risico op elektrocutie te verkleinen.
	Schakel in geval van nood onmiddellijk de stroom uit
	Dit product valt onder de bepalingen van de Europese Richtlijn 2012/19/EG.Het symbool met een doorgestreepte kliko geeft aan dat het productvereist gescheiden afvalinzameling in de Europese Unie. Dit geldt voor deproduct en alle accessoires gemarkeerd met dit symbool. Producten gemarkeerd alsdergelijke mogen niet bij het normale huisvuil worden gegooid, maar moeten naar het afvalbrengstation worden gebracht.een inzamelpunt voor het recyclen van elektrische en elektronische apparaten

Belangrijke veiligheidsinstructies Waarschuwing: Om

het risico op brandwonden, elektrocutie of persoonlijk letsel te verminderen!

Waarschuwing ù Draag een beschermende bril wanneer u de machine gebruikt. Mocht uw oc

pijn doen.

ÿ Voordat u het gereedschap vervangt, dient u de stroomtoevoer naar de machine los te koppelen om ongelukken voorkomen.

ÿ Haal de stekker uit het stopcontact wanneer u het apparaat niet gebruikt, voordat u onderdelen vervangt en onderhoud pleegt. de machine.

ÿ Haal de stekker uit het stopcontact wanneer u het apparaat monteert of demonteert.

ÿ Wanneer een apparaat in de buurt van kinderen wordt gebruikt, is nauwlettend toezicht noodzakelijk.

ÿ Om vastlopen te voorkomen, mag u het apparaat niet met overmatige druk laten werken.

ÿ Dompel draden of machines niet onder in water, omdat dit een elektrische schok kan veroorzaken.

ÿ Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, sensorische of mentale vermogens of gebrek aan ervaring en kennis, tenzij zij toezicht of instructie hebben gekregen met betrekking tot het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.ÿ Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen. apparaat.

ÿ Als het netsnoer of de stekker beschadigd is, moet deze door de fabrikant worden vervangen. serviceagent of personen met vergelijkbare kwalificaties om een gevaar te vermijden. Of doe het niet dit apparaat bedienen. Breng het terug naar de winkel voor service of reparatie door een professional militair.

BEWAAR DEZE INSTRUCTIES

1.Onderdelenlijst

S3020 Onderdelenlijst
Onderdeelnt.	Onderdeelnaam	Uitleg	Hoeveelheid	Afbeelding	Opmerking
01	Component voor X-as	—	1 set
02	Component voor Y-as	—	1 set
03	Spindelklem	ÿ52ÿAluminium	1 set
04	Spindelmotor	775	1 set
		C16-ER11-35L 5mm
	Bevestigingsring	F52
05	Binnenzeskantschroef	M5*35	2
06	Binnenzeskantschroef	M5*14	8
07	Binnenzeskantschroef	M5*12	4
08	Binnenzeskantschroef	M4*6	4
09	Trapeziummoer	M5-20	8		Al gemonteerd
10	Bedieningskast	—	1 set
11	Offline-controller en datakabel	Touchscreen met SD-kaart	1 set
12	X/Z Stappenmotordraad	4P, lengte 360mm	2
13	Y Stappenmotor draad	4P, lengte 480mm	1
14	Spindelmotor draad	2P, lengte 480mm	1
15	X-Limit-draad	3P, lengte 470mm	1	—
16	Z-Limit-draad	3P, lengte 400mm	1
17	Y-limietdraad	3P, lengte 300mm	1
18	USB-kabel	—	1
19	Stroomvoorzlening	24V,5A	1
20	Frees	—	1 set
21	Drukplaat	50*20*3	4		Drukplaat montage tekening
22	Schroef	M6*40	4
23	Schroef	M6*45	4
24	Vleugelmoer	M6	4
25	Wasmachine	M6*2mm	4
26	Binnenzeskantsleutel	2/2,5/3/4 mm	1 set
27	Moersleutel	14/17mm	1 set
28	Boervagen	—	1
29	Zachte borstel	—	1
30	Wikkelbuis	—	1
31	U-schijf	—	1
32	Gebruiksaanwijzing	—	1

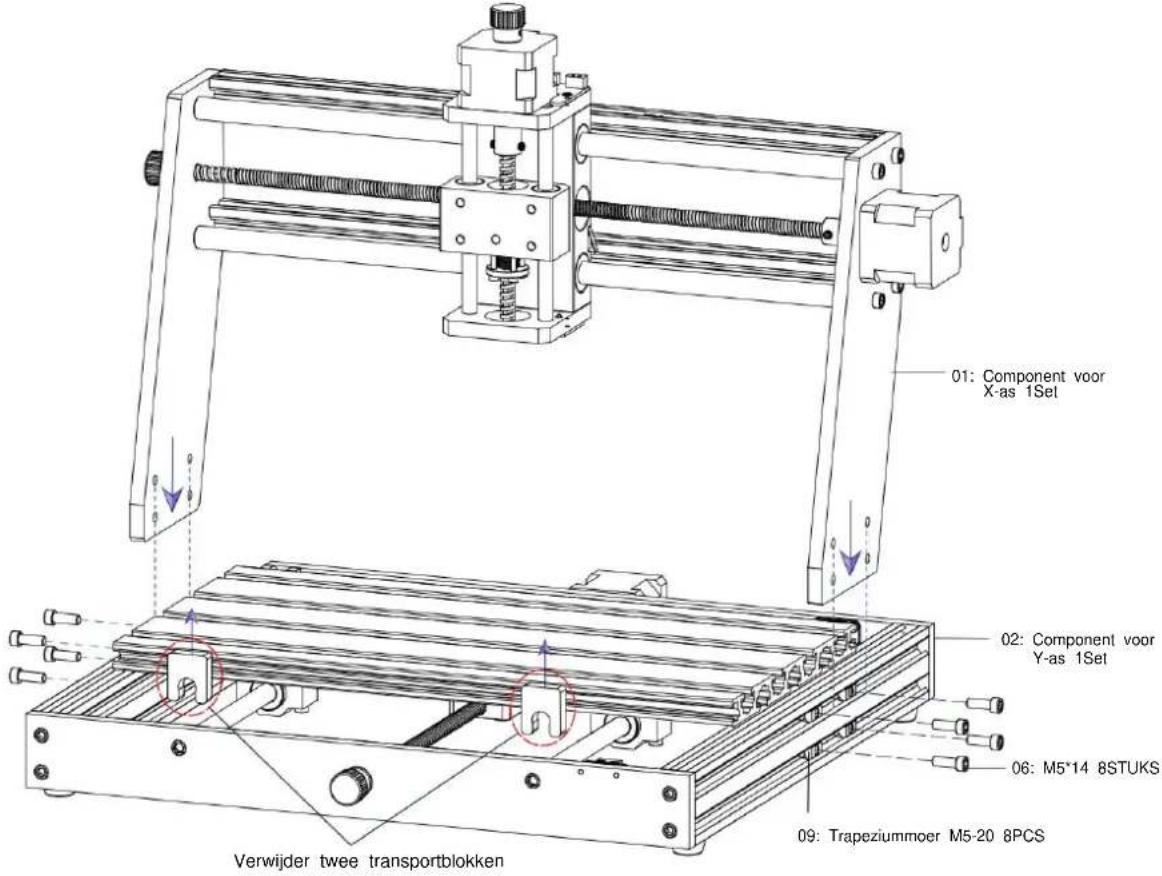

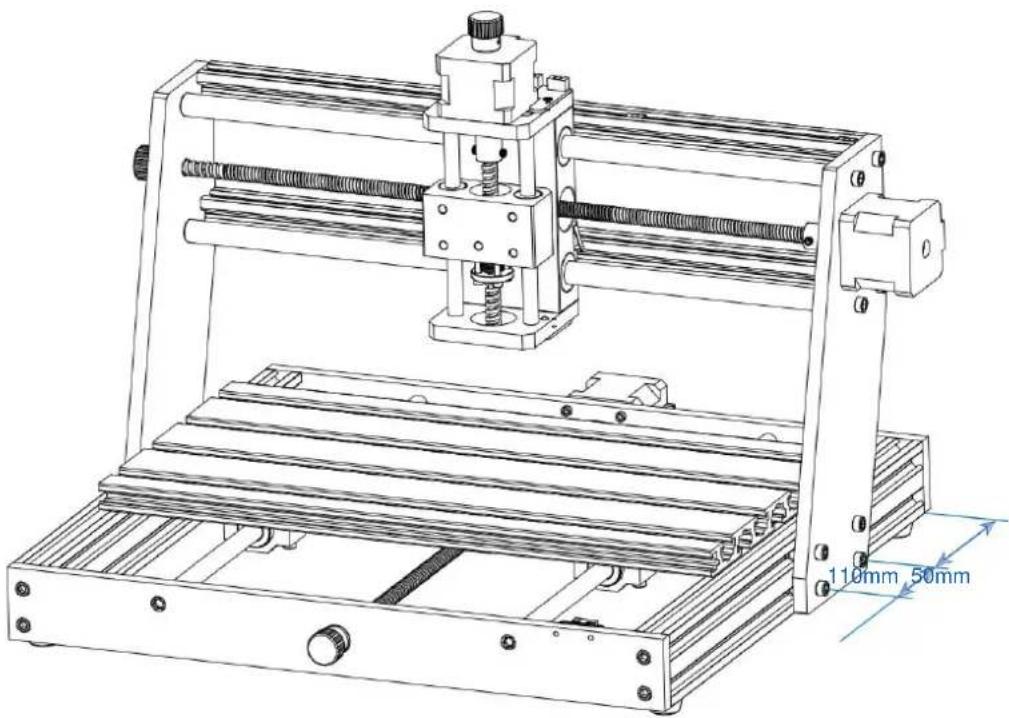

2. Machine-assemblage

ÿ X-as en Y-as componentassemblage

01: Component voor X-as 1Set 02: Component voor Y-as 1Set 06: M5*14 8STUKS 09: Trapeziummoer M5-20 8PCS Verwijder twee transportblokken

Vier trapeziummoeren M4 zijn al ingeschoven 08: M4*6 4STUKS 10: Bedieningskast 1Set

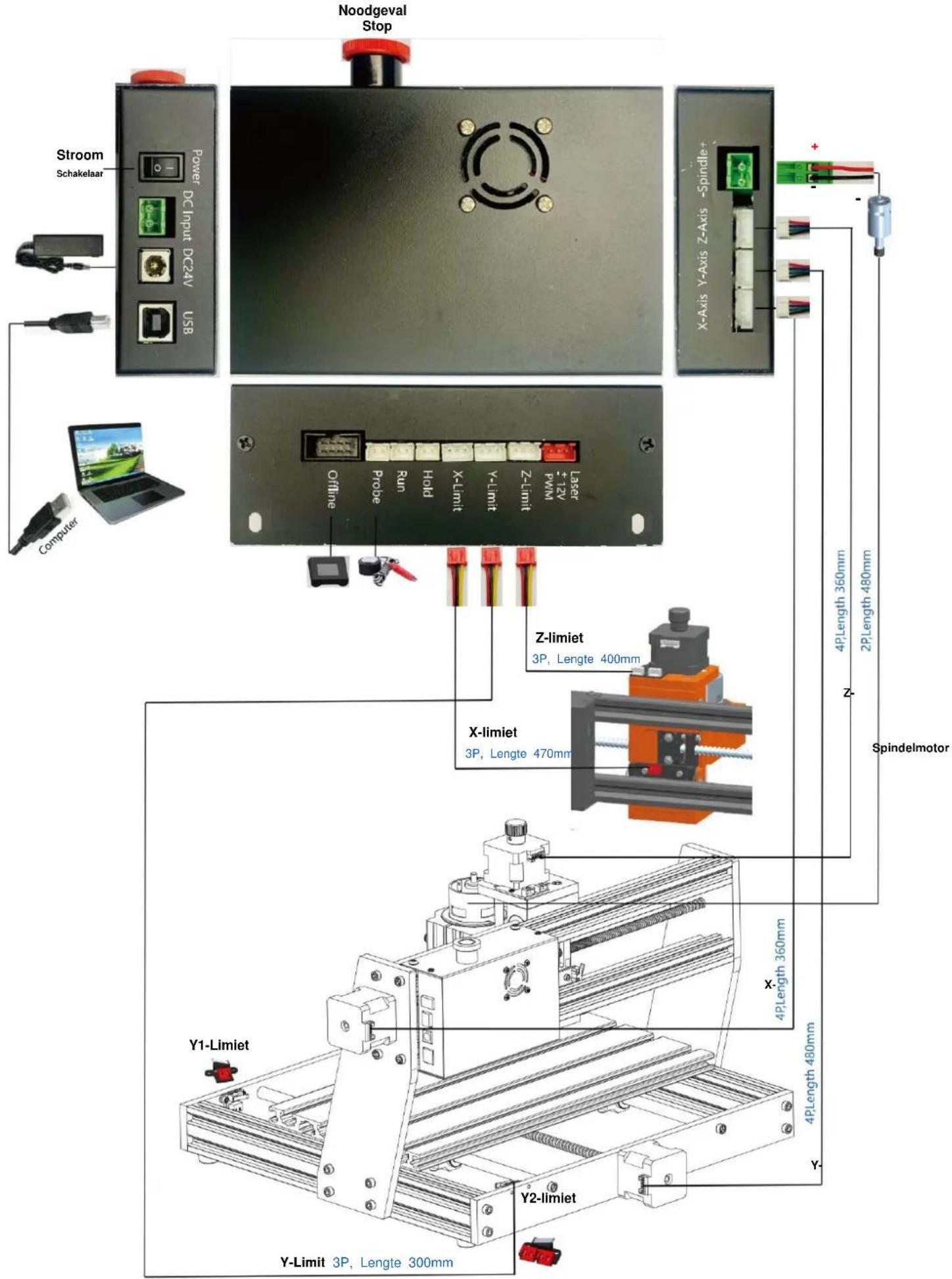

1. Instructies voor poorten op de controlebox


Noodgeval Stop Stroom Schakelaar Power DC Input DC24V USB Computer Offline Probe Run Hold X-Limit Y-Limit Z-Limit Laser +12V PWM X-Axis Y-Axis Z-Axis -Spindle+ Z-limiet 3P, Lengte 400mm X-limiet 3P, Lengte 470mm 4PLength 360mm 2PLength 480mm Z- Spindelmotor Y1-Limiet 4PLength 360mm 4PLength 480mm Y2-limiet Y-Limit 3P, Lengte 300mm

4. Kaarsensoftware

Candle is een GUI-applicatie voor op GRBL gebaseerde CNC-machines met G-Code visualizer. Candle is een open-source software die geschikt is voor CNC-machinegereedschapsverwerking. Het ondersteunt G-codebestandsverwerking en visuele weergave.

Ondersteunde functies:

(1) Besturing van een GRBL-gebaseerde CNC-machine via consoleopdrachten, knoppen op het formulier en het numerieke toetsenbord.
(2) Bewaking van de status van de CNC-machine.
(3) G-codebestanden laden, bewerken, opslaan en verzenden naar de CNC-machine.
(4) Visualiseren van G-codebestanden.

4.1 Staten

Werkcoördinaten:

Geeft de huidige lokale X-, Y- en Z-coördinaten van de CNC weer.

Machinecoördinaten:

Geeft de huidige absolute X-, Y- en Z-machinecoördinaten weer.

Een van de volgende CNC-statussen:

ÿ Inactief - wacht op een G-code-opdracht. Actief - voert een G-code-opdracht uit.ÿ Home - homingcyclus wordt uitgevoerd.ÿ Controleren - de controlemodus voor G-code-opdrachten is ingeschakeld.

ÿ Hold - gepauzeerd door een "!" commando, moet opnieuw worden gestart door een "\~" commandoÿ Alarm - CNC weet niet waar het is en blokkeert alle G-code commando's

State Work coordinates: 7.145 4.635 -0.050 Machine coordinates: 7.145 4.635 -0.050 Status: Run

4.2 Controle

Home-knop

Start de homingcyclusprocedure met de opdracht "\$H"

Z-probe

Start de nul Z-as zoekprocedure met behulp van de opdracht die is opgegeven in de instellingen (vak "Z-probe opdrachten"). Voorboeldopdracht: G91G21; G38.2Z-30F100; G0Z1; G38.2Z-1F10

Control

Zero X/Y

Zet de "X" en "Y" coördinaten in het lokale coördinatensysteem op nul. Behoudt ook een lokale systeemoffset ("G92") voor later gebruik.

Herstel X/Y/Z

Herstelt lokale systeemcoördinaten met de opdracht "G92".

Veilig Z

Verplaatst gereedschap via de "Z"-as naar een veilige positie. Positiecoördinaat kan worden opgegeven in de "Safe Z"-instelling. Positie moet worden opgegeven in machinecoördinaten.

Cpriserv taliske

Reset CNG met de opdracht "CTRL+X"

Ontgrendelen Ontgrendelt CNC met de opdracht "\$X".

4.3 Software met behulp van stappen

(1). Installeer de driver

Voor het eerste gebruik sluit u het apparaat aan op de computer via een USB-kabel en klikt u op de knop

CH341SER.exe- bestand in de drivermap om de driver te installeren. Onder normale omstandigheden zal het Win10-systeem de driver automatisch identificeren en installeren. Voor Win7- en Win8-systemen installeert u deze handmatig.

设置参数 文件(F) 编辑(E) 查看(V) 帮助(H) 1. 2.3.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1. 2.3.2.3.4.5.6.7.8.9.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10 23:23:23:23:23:23:23:23:23:23:23:23:23:23:23:23:23:23:23:23:23:23:23:23:23:23:23:23:23:23:23:23:23:23: 23:23:23:23:23:23:23:23:23:23:23:23:23:23:23:23:23:23:23:23:23:23:23:23:23:23:23:23:23:23: 23:23:23; 23:23:23; 23:23:23; 23:23:23; 23:23:23; 23:23:23; 23:23:23; 23:23:23; 23:23:23; 23:23:23; 23:23:23

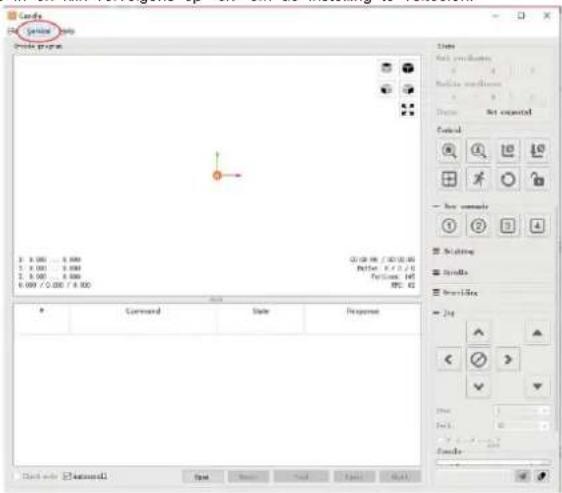

(2) Stel de poort en de verbinding in

Nadat u de driver hebt geïnstalleerd, opent u Apparaatbeheer van de computer en klikt u op de poortoptie om de inhoud ervan te bekijken het rode vakje op het scherm zoals weergegeven in de onderstaande afbeelding (de poortgegevens staan tussen haakjes).

Onthoud de hierboven gevraagde poortinformatie, schakel over naar de Candle- software-interface en klik op de optie 'Instellingen' in het bovenste gedeelte linkerhoek. Als u de instelling selecteert, verschijnt het instellingenvenster. Selecteer onder 'Verbinding' de poortnaam die u hebt opgevraagd, selecteer de baudrate 115200 in en klik vervolgens op "ok" om de instelling te voltooien.

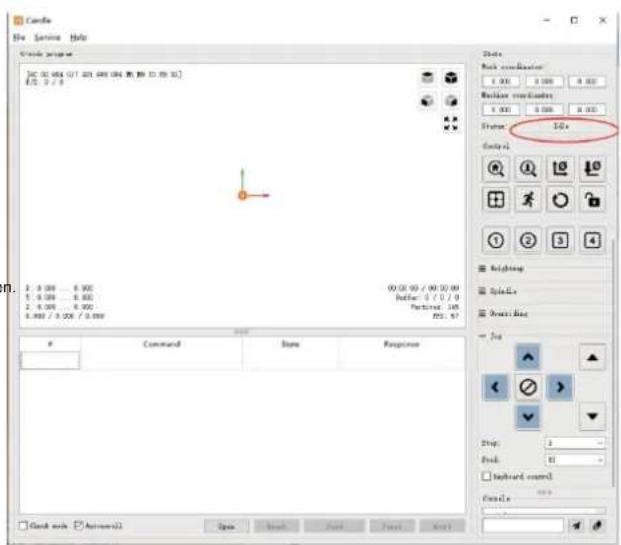

Nadat u de poort en baudrate hebt ingesteld, klikl u op Voltooien. De statusbalk bij rechtsboven in de Candle-interface wordt Idle weergegeven, en tegelijkertijd op dat moment zal de console rechtsonder de onderstaande informatie weergeven, wat aangeeft dat de verbinding succesvol is gemaakt gevestigd.

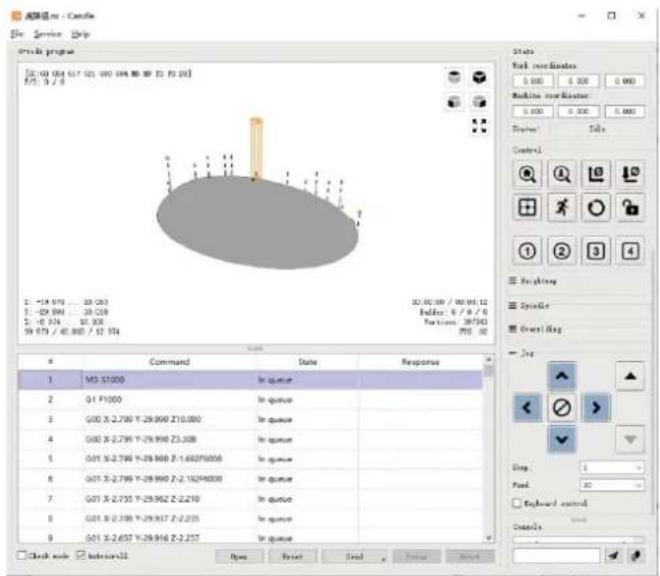

(4). Verwerken van documenten

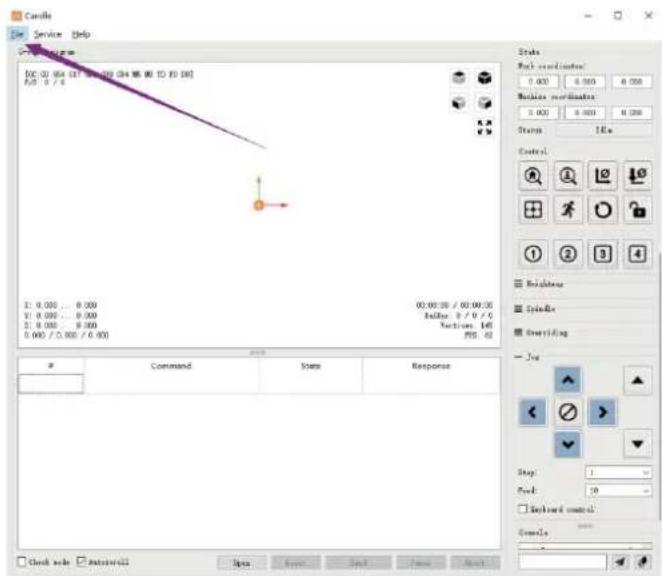

Klik op de optie "Bestand" bovenaan de kaars en klik vervolgens op "Nieuw" om een kaars te maken. G-Code. Klik op de opdrachtbalk onderaan de interface op 'Openen' om een G-codebestand te selecteren dat is gemaakt om het bestand te importeren Na het importeren wordt in het midden van de interface een visuele grafiek weergegeven samongesteld uit gereedschapspaden (de positie van de penvormige grafiek in de grafiek is de huidige positie van het gereedschap). Houd in het visualisatievenster de linkermuisknop ingodrukt om de grafiek to roteren en houd de rechterknop naar beneden om te verplaatsen. Graphics, scrollen met het middelste wiel kan in- en uitzoomen op de graphics. Tegelijkertijd, de inhoud van de G-Code wordt weergegeven in de onderste commandobalk. Tijdens de verwerking zal de machine één voor één draaien volgens de G-Code opdrachten.

Candle File Service Help Candle program [0:00:00] 017.023.688.084 (0:00:00:00) E/2.5/6 1.9.00....8.000 1.9.00....8.000 2.9.00....8.000 9.999 / 9.999 / 9.999 00:00:00 / 00:00:00 Infer: 1 / 0 / 0 Parted: 145 FPG: 57 Control Heightup Spike Outer Line Jia Stop: 1 Push: 11 Keyboard control Control: Clock end Automatic1 Open Start End Print Exit

Candle Service Help [00:01 00:02 00:03 00:04 00:05 10:00] F:5 / 8 State Lock command/center: 0.000 0.000 0.000 Machine misalignment: 0.001 0.001 0.001 Status: 1Hz Control: 12 1 2 3 4 Heightbar Spindle Overlying Jog Stop: 1 Fool: 10 Backward control Candle: Command State Response Clock mode Autoscroll Up to Apply Save Print Power Alert

(5). Bevestiging, gereedschapsinstallatie en instellen van de oorsprong van de werkcoördinaten

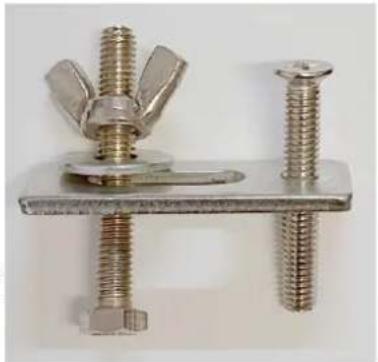

De fixture in de productkit is niet gemonteerd. Er zijn in totaal vier sets. Het uiterlijk en gebruik van de gemonteerde fixture zijn weergegeven in de rechterfiguren.

Voordat u het G-codeprogramma uitvoert, moet u: om de positie van de graveerfiguur ten opzichte van de algehele graveerplaat te vinden. Er is een drie-assig coördinatensysteem in de visuele afbeeldingen. De oorsprong van het drie-assige coördinatensysteem is het gereedschapsinstellingspunt van de daadwerkelijke verwerkingsafbeelding.

U kunt het gereedschap verplaatsen om de positie van de graveerafbeelding ten opzichte van de algehele graveerplaat op basis van de positie van deze oorsprong. De graveerfiguur in de onderstaande afbeelding wordt als voorbeeld genomen.

Nadat de geselecteerde gereedschapspositie is gestart, wordt de 64Yde Z-assen worden op nul gezet (de 10 10) (knoppen voor het op nul zellen van de X/Y- en Z-assen). Voordat u terugkeert naar nul, moet u ervoor zorgen dat het gereedschap de afstand van een vel papier voor het graveren nadert en vervolgens de X/Y- en Z-assen terugbrengt naar nul (gebruik een scherp mes met platte onderkant bij het graveren en een cilindrische frees bij het bewerken van vlakken, sleuven en gaten). Het effect is dat het gebeeldhouwde figuur wordt gesneden met de punt van het mes als oorsprong.

De ER11-spantang op de spindelmotor moet eerst in de vaste kop worden geklemd en moet op zijn plaats worden geklemd. Bij het installeren Zorg ervoor dat u de spantang niet te ver uitschuift, zoals weergegeven in de eerste afbeelding hieronder.

(6) Begin met snijden

Nadat u de graveerpositie hebt gevonden, klikt u op de knop Verzenden hieronder en het apparaat begint automatisch met graveren. De statusbalk bij rechtsboven wordt weergegeven dat het gereedschap loopt. Het visualisatievenster toont dat het gereedschap langs het gereedschapspad beweegt. U kunt de onderstaande pauze- en stopknoppen kiezen tijdens het graveren. (Klik na het pauzeren nogmaals om door te gaan met het vorige snijwerk. Klik na beëindiging op Verzenden om de verwerking vanaf het begin te starten).

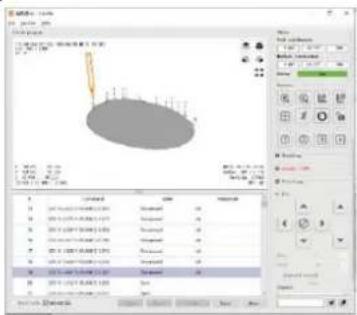

(7). Afgerond verwerking

Nadat de verwerking is voltooid, geeft het visualisatievenster aan dat de gravure is voltooid en de tijd die nodig is voor snijwerk.

Let op: De offline controller en de computer kunnen niet tegelijkertijd met de graveermachine worden verbonden. Bij gebruik van de offline controller, zorg er dan voor dat de USB-kabel van het apparaat en de computer losgekoppeld zijn.

De off-line controller heeft een externe 12V standby-voedingsinterface. Wanneer gebruikers andere moederborden gebruiken zonder voeding en een zwakke voedingscapaciteit, kunnen ze een externe voeding aansluiten om de controller van stroom te voorzien

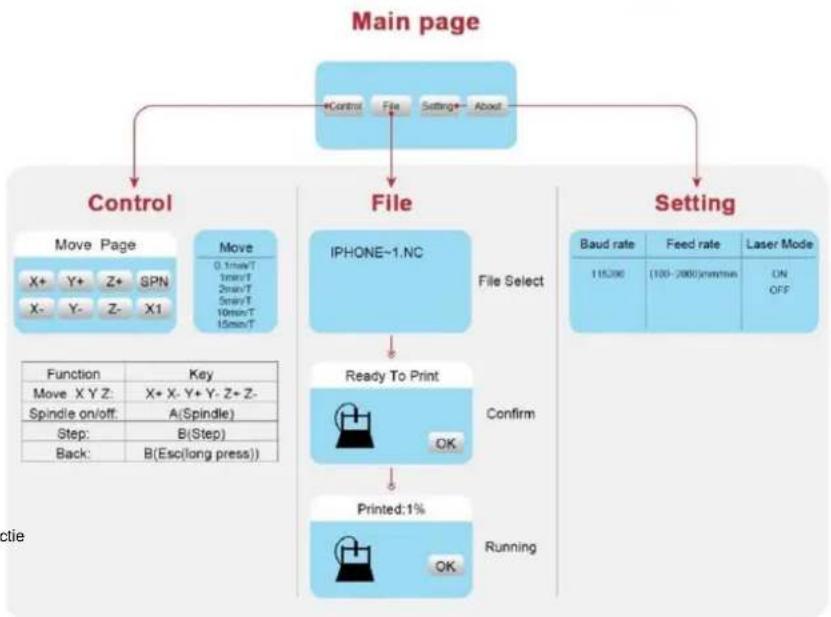

5.1 Hoofdpagina:

Y-: rechts Y+: links Z+: Stuur \$X naar het GRBL-moederbord om het te ontgrendelen.

OK/SPN: Bevestigingsknop.

5.2 Bedieningspagina:

Verplaats elke as handmatig naar de gewenste positie.

X+: X-as beweegt naar rechts, X-tegengesteld. Y+: Y-as beweegt naar voren, Y-tegengesteld. Z+: Z-as beweegt naar boven, Z-tegengesteld.

OK/SPN: Spindeltestschakelaar, druk om de spindel te openen (overeenkomend met SPN grijs op het scherm), druk nogmaals om de spindel te sluiten (de overeenkomstige SPN op het scherm keert terug naar normaal). Druk lang om de pagina voor het wijzigen van de spindelsnelheid te openen. Op deze pagina is Y+/Y- Hoge/Lage spindelsnelheid, druk lang op OK/SPN om de pagina voor het wijzigen van de spindelsnelheid te verlaten.

Exit/STP: Functie 1: Tik op elke asknop van XYZ om de bewegingsafstand telkens met 0,1, 1, 5, 10 cycli te wijzigen. Functie 2: Houd ongeveer 2 seconden ingedrukt om af te sluiten.

Bestandslijst Selecteer het te graveren bestand. Ondersteunende documenten omvatten: NC, NCC, TAP, TXT, Gcode, GCO, NL, CUT, CNC.

Y+: omhoog, Y-:

omlaag OKSPN: Bevestig de selectie en ga naar de bevestigingspagina voor het graveren.

5.4 Bevestig de graveerpagina: Controleer

of het graveerbestand zonder fouten is gestart.

OK/SPN: Bevestiging start, gereed om af te drukken wordt het voortgangspercentage, de pagina voor bestandsselectie wordt weergegeven nadat het graveren is voltooid.

5.5 Instellingenpagina:

X+/X-: Baudsnelheid wijzigen; Y+/Y-: Voedingssnelheid wijzigen met ±100/Klik; Z+/Z-: Voedingssnelheid wijzigen met ±10/Klik; OK/SPN: Lasermodus AAN/UIT wijzigen

5.6 Wi-Fi-netwerk en web De offline

controller heeft een WiFi-draadloze netwerkfunctie. Standaard wordt de WiFi-hotspot van VIGO-STK**** automatisch ingesteld.

U kunt verbinding maken met de hotspot via de wifi van uw computer of mobiele telefoon met wachtwoord 12345678 en vervolgens 192.168.0.1 of vigostick.local openen in de browser om de bestanden op de SD-kaart van de offline controller te beheren (uploaden of verwijderen), en u kunt ook de SSID (alleen ondersteuning voor 2.4G-signaal) account en wachtwoord invoeren om de offline controller te helpen toegang te krijgen tot uw lokale wifi-netwerk. Nadat de controller is verbonden met de lokale 2.4G wifi, kan het huidige IP-adres van de controller of de domeinnaam vigostick.local nog steeds worden geopend om de webbeheerinterface te openen. U kunt de pagina Over de controller openen om het IP-adres te controleren.

Netwerkstatus: Er is een stip in de linkerbovenhoek van de hoofdpagina. De RODE stip geeft aan dat de VIGO-STK**** hotspot actief is, en de GROENE stip geeft aan dat de controller verbinding heeft gemaakt met Local WiFi.

De webbeheerinterface is als de vorige pagina. De webpagina's functioneren als volgt: Klik op het menu "Control", de MOVE

Control-interface verschijnt, u kunt op de overeenkomstige knop klikken om de CNC-machinebeweging te besturen.

Klik op het menu "Bestand", toont de carving bestanden die momenteel zijn opgeslagen op de SD-kaart van de huidige offline controller. U kunt nieuwe bestanden uploaden naar de controller. Nadat u het overeenkomstige carving bestand hebt geselecteerd om het carving te starten, toont de interface het bestand dat wordt gecarved en de carving voortgang. U kunt op de knop klikken om het carving proces te pauzeren of te stoppen.

Klik op het menu 'Instellingen' en ga naar de interface voor instellingen van de snijmachine. Hier kunt u een aantal besturingsparameters instellen, resetten, ontgrendelen, instellingen herstellen, gereodschapsinstellingen uitvoeren, de lasermodus in- of uitschakelen en andere opdrachten uitvoeren.

6. Herstel de fabrieksinstellingen Als de

mechanische beweging van de machine soepel verloopt, maar de graveerbeweging lijkt vast te zitten of de stappenmotor niet werkt, verplaatsen, probeer de fabrieksinstellingen van het moederbord te herstellen.

Methode: Start de Candle-software en stuur de opdracht \$RST=* naar de machine. Start de machine vervolgens opnieuw op.

\$RST=*|

CNC-reparatiehandleiding

Probleem	Oplossing
De computer en de offline controller kunnen de normale beweging van de machine niet besturen of abnormaal graveren	Controleer of de offline controller en de computer-USB beide zijn aangesloten op de graveermachine. Als dat zo is, koppel dan de offline controller losof de USB-kabel van de computer. Beide kunnen niet worden aangesloten op de graveermachine machine tegelijkertijd.
De machine is aangesloten op de computer is ingeschakeld, maar de graveersoftware geeft een verbinding weer mislukking	Zorg ervoor dat de computer de juiste driver heeft geïnstalleerd;Controleer of de USB-interface correct is aangesloten; zorg ervoor dat De COM-poort is correct geselecteerd (selecteer niet COM1). Zorg ervoor dat de baudrate correct is geselecteerd (kies 115200).
De software geeft een alarmfout weer, de controller is vergrendeld en door op resetten en ontgrendelen te klikken, wordt dit niet opgeheven	Controleer of de eindschakelaars in de XYZ-drie-assige richting zijn ingedrukt naar beneden of geblokkeerd door vreemde voorwerpen. Maak ze indien nodig schoon. U kunt ook de verbinding loskoppelen draden van de eindschakelaars. Als het weer normaal wordt, de overeenkomstige schakelaar is kortgesloten en defect. Deze kan vervangen of tijdelijk verlaten worden.
De gegraveerde inhoud verschijnt als een gespiegelde weerspiegeling van de originele afbeelding en de handmatige bedieningsbewegingsrichting is onjuist	Stel gewoon de Grbl-parameters in de software in om de richting van de X- of Y-as.
De gegraveerde inhoud lijkt 90 graden gedraaid	Controleer of de verbindingspunten van de XY-as van de controller zijn verwisseld. Verwissel gewoon de verbindingen rug.
Problem	Solution
The engraved image is distorted and misaligned	Please check if there is any slippage between the lead screw motor axis and the coupling. Tighten the set screws on both ends of the coupling.
After modifying the engraving machine firmware parameters, various abnormal machine movements or abnormal engraving sizes occur	Please restore the firmware to factory settings. Run the Candle software, connect to the machine, and in the bottom right command box, enter and send the command $RST=*, then restart the machine.
