Produkttyp	Schmuckwalzwerk
Marke	Vevor
Modell	KD-Y4554L
Maximale Öffnung	6 mm
Walzendurchmesser	54,5 mm
Flachbereich	45 mm
Nuten für Vierkantdraht	2 / 2,5 / 3 / 3,5 / 4 / 5 / 6 mm
Halbkreisnuten	2 / 3 / 4 / 5 / 6 / 8 mm
Material	Stahl
Farbe	Grün
Verwendungszweck	Walzen, Texturieren und Prägen von Edelmetallen und Nichteisenmetallen (Gold, Silber, Kupfer, Aluminium)
Spaltverstellung	Höhenverstellbarer T-Griff, Drehung im Uhrzeigersinn verringert den Spalt
Antriebssystem	Handkurbel mit Untersetzungsgetriebe
Wartung	Bewegliche Teile und Walzen regelmäßig ölen, nach Gebrauch reinigen, mit Rostschutzmittel polieren
Sicherheit	Zugelassene Schutzbrille tragen, eng anliegende Kleidung, Kinder fernhalten
Ersatzteile	Walzen, Griffe, T-Stange, Schrauben
Reparierbarkeit	Einfache Demontage zum Austausch von Teilen, Walzen austauschbar

Häufig gestellte Fragen - KD-Y4554L Vevor

Wie stelle ich den Walzenspalt ein?

Drehen Sie die obere T-Stange: im Uhrzeigersinn, um die obere Walze abzusenken und den Spalt zu verringern, gegen den Uhrzeigersinn zum Vergrößern. Führen Sie bei jedem Durchgang eine halbe Umdrehung durch, um die Dicke schrittweise zu reduzieren.

Warum wird mein Metall beim Walzen hart?

Das Metall verfestigt sich durch die Verformung. Dann muss es geglüht werden: auf schwache Rotglut erhitzen, eine Minute halten, dann in Wasser abschrecken oder abkühlen lassen. Dadurch wird es wieder geschmeidig.

Welche Metalle kann ich mit dieser Walzmaschine verwenden?

Die Walzmaschine ist für duktile Metalle ausgelegt: Gold, Sterlingsilber, Kupfer, Aluminium. Verwenden Sie keinen gehärteten Stahl, der die Walzen beschädigen könnte.

Wie stellt man Vierkantdraht her?

Beginnen Sie mit einem Barren, führen Sie ihn durch die V-Nuten, wobei Sie das Metall zwischen den Durchgängen um 90° drehen. Verwenden Sie die Nuten von der größten zur kleinsten, um den gewünschten Querschnitt zu erhalten.

Wie führt man eine Prägung durch?

Machen Sie einen Sandwich: Das zu prägende Metall (Motivseite nach unten) zwischen einer Schutzplatte (Kupfer oder Messing) und einer Platte aus Edelmetall. Führen Sie das Ganze durch den flachen Teil der Walzen mit einer halben Umdrehung Spannung.

Welche Wartung benötigt die Walzmaschine?

Ölen Sie regelmäßig alle beweglichen Teile und die Walzen mit einem geölten Tuch. Wischen Sie nach Gebrauch Feuchtigkeit ab. Lagern Sie die Walzen mit Abstand und decken Sie das Gerät ab, um Rost zu vermeiden.

Was tun, wenn die Walzen Spuren aufweisen?

Polieren Sie sie von Hand mit einem Rostschutzmittel für Autos oder sehr feinem Schleifpapier mit Öl. Vermeiden Sie aggressive Schleifmittel.

Wie vermeide ich, dass das Metall an den Kanten eingeklemmt wird?

Arbeiten Sie langsam und schrittweise, indem Sie das Metall zwischen den Durchgängen drehen. Wenn sich scharfe Kanten bilden, feilen Sie sie mit Schleifpapier (tragen Sie Handschuhe) und führen Sie es erneut durch die V-Nut.

Kann ich die Walzmaschine für andere Anwendungen als Schmuckherstellung verwenden?

Nein, dieses Gerät ist speziell für Edelmetalle und Nichteisenmetalle in der Schmuckherstellung ausgelegt. Unsachgemäße Verwendung kann die Walzen beschädigen und die Garantie ungültig machen.

Wo finde ich die vollständige Anleitung und den technischen Support?

Die Anleitung ist als PDF auf notice-facile.com verfügbar. Für technische Unterstützung besuchen Sie www.vevor.com/support.

BEDIENUNGSANLEITUNG KD-Y4554L Vevor

Technischer Support und E-Garantie-Zertifikat

1. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie mit der Montage oder Inbetriebnahme beginnen.
2. Lesen Sie die Warnhinweise in diesem Handbuch sorgfältig durch. Nichtbeachtung dieser Hinweise kann zu schweren Verletzungen führen.
3. Dieses Walzwerk ist nur für den Gebrauch durch entsprechend geschultes und erfahrenes Personal konzipiert und vorgesehen. Wenn Sie mit der ordnungsgemäßen und sicheren Bedienung eines Walzwerks nicht vertraut sind, verwenden Sie es erst, wenn Sie die entsprechende Schulung und das entsprechende Wissen erworben haben.
4. Verwenden Sie dieses Walzwerk nicht für andere als den vorgesehenen Zweck.
5. Tragen Sie beim Arbeiten mit dieser Dornpresse immer eine zugelassene Schutzbrille/einen Gesichtsschutz. Normale Brillen haben nur schlagfeste Gläser; sie sind keine Schutzbrillen.
6. Bedienen Sie diese Dornpresse nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.
7. Überprüfen Sie beschädigte Teile. Vor der weiteren Verwendung des Walzwerks sollte ein beschädigtes Teil sorgfältig überprüft werden, um sicherzustellen, dass es ordnungsgemäß funktioniert und seine beabsichtigte Funktion erfüllt. Überprüfen Sie die Ausrichtung beweglicher Teile, das Blockieren beweglicher Teile, den Bruch von Teilen, die Montage und alle anderen Bedingungen, die den Betrieb beeinträchtigen könnten. Ein beschädigter Schutz oder ein anderes Teil sollte ordnungsgemäß repariert oder ersetzt werden.
8. Sorgen Sie für ausreichend Platz rund um den Arbeitsbereich und blendfreie Deckenbeleuchtung.
9. Halten Sie Besucher in sicherem Abstand zum Arbeitsbereich. Halten Sie Kinder fern.

Halten Sie Kinder fern.

1. Verwenden Sie empfohlenes Zubehör. Ungeeignetes Zubehör kann gefährlich sein.
2. Stellen Sie sicher, dass das Werkstück sicher am Tisch befestigt und festgeklemmt ist.
3. Entfernen Sie lose Gegenstände und nicht benötigte Werkstücke aus dem Bereich, bevor Sie die Maschine starten.
4. Erlauben Sie Kindern nicht, das Gerät zu benutzen. Vorsicht vor Klemmhänden.
5. Achten Sie darauf, dass keine weite Kleidung getragen wird und Haare sicher zurückgebunden sind.
6. Überprüfen Sie, dass keine Kabel, Seile oder irgendetwas sich in den Rollen oder im Griff verfangen können.
7. Anwendbare Metalle: Gold, K Gold, Sterlingsilber, 925er Silber, Kupfer, Aluminium und andere dehnbare Metalle.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

MODELL UND PARAMETER

Modell	KD-Y4554 L
Maximale Öffnung	6 mm
Rollendurchmesser	Φ 54,5 mm
Flache Fläche	45 mm
Rolle Vierkantdraht	2/2,5/3/3,5/4/5/6 mm
Rolle Halbkreis	2/3/4/5/6/8 mm
Material	Stahl
Farbe	Grün

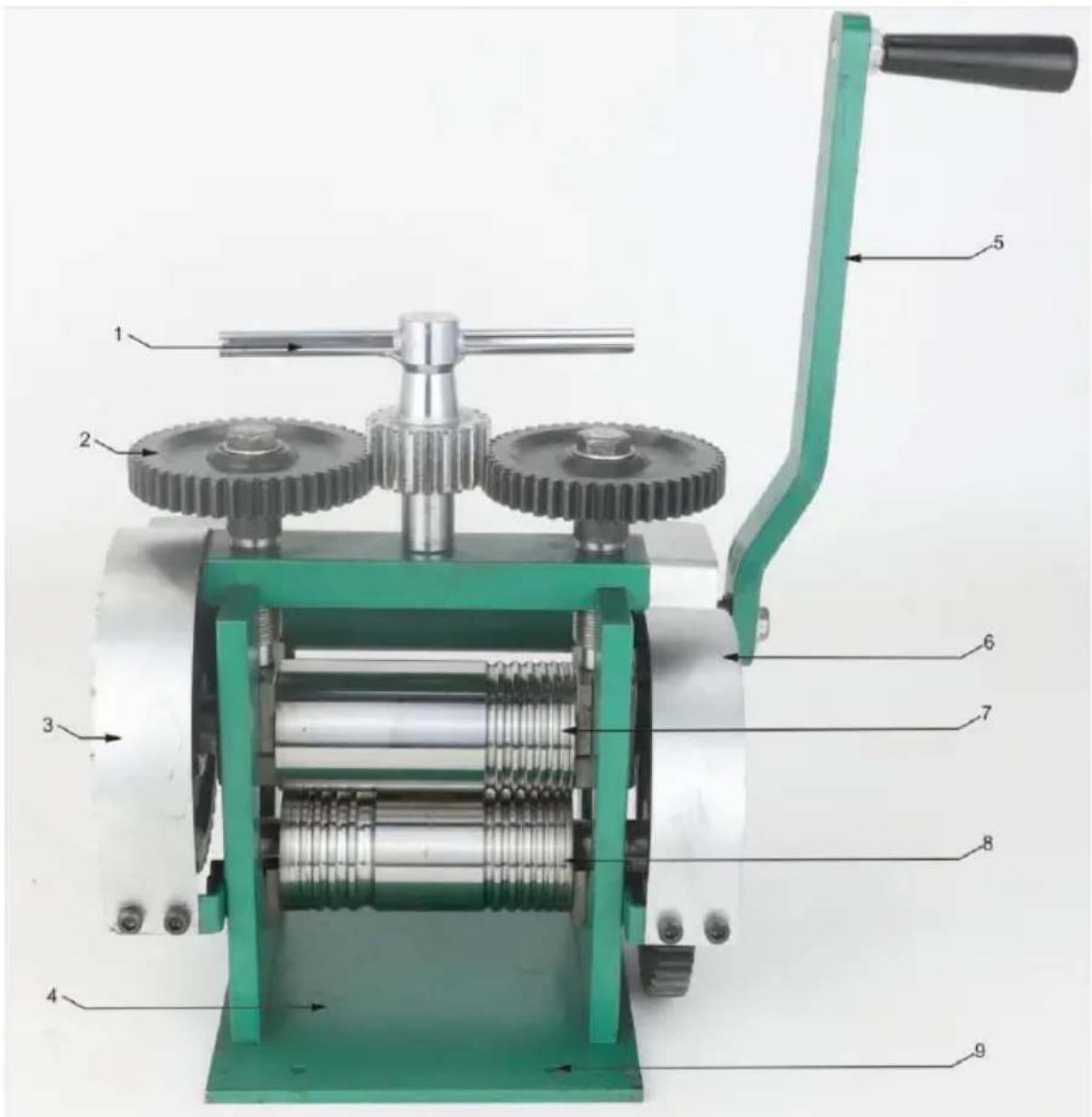

STRUKTURDIAGRAMM

1. Höhenverstellbarer T-Griff 2. Höhenverstellgetriebe 3. Untersetzungsgetriebe 4. Körperrahmen 5. Griff 6. Untersetzungsgetriebe 7. Obere Walze 8. Untere Walze 9. Arbeitsplatten-Befestigungsloch

KOMPONENTEN

NEIN.	Bild	Name	Menge
1		Hauptteil	1
2		Handhaben	1
3		Höhenverstellbarer T -Griff	1
4		Schraube (inkl. Unterlegscheibe)	1
5		Bedienungsanleitung	1

BETRIEB

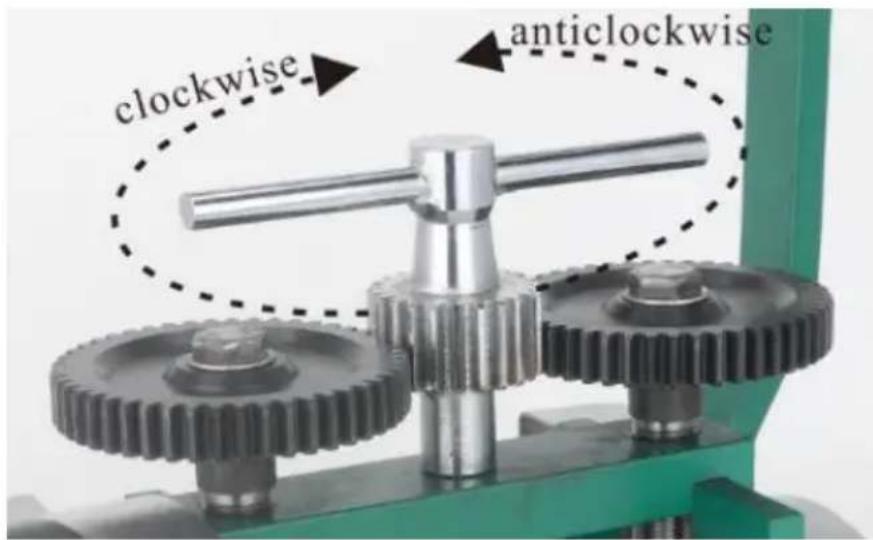

1. Mit dem T-Stab oben auf der Walze wird die obere Walze abgesenkt oder angehoben. Dadurch vergrößert sich der Abstand zwischen den beiden Walzen. Beachten Sie, dass sich nur die obere Walze auf und ab bewegt, die untere Walze fest bleibt. Durch Drehen des T-Stabs im Uhrzeigersinn (von oben gesehen) wird die obere Walze abgesenkt und der Abstand verringert, was zu einem dünneren Draht oder Blech führt. Durch Drehen des T-Stabs gegen den Uhrzeigersinn wird die obere Walze angehoben und der Abstand für dickeres Material vergrößert.

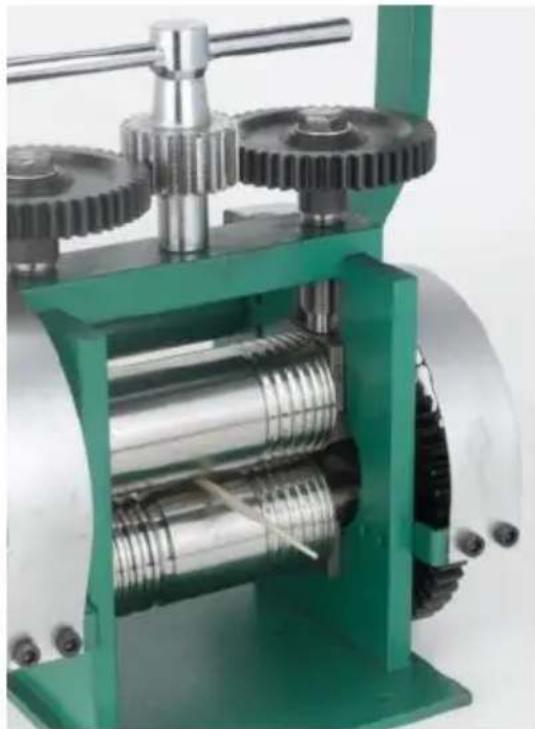

1. Im Normalbetrieb öffnen Sie zunächst die Walzen und legen das zu reduzierende Metall hinein. Drehen Sie die T-Stange, um die obere Walze abzusenken, bis sie das Metall berührt. Nehmen Sie das Metall heraus und drehen Sie die T-Stange eine weitere halbe Umdrehung. Legen Sie das Metall wieder ein und drehen Sie die Kurbel, sodass sich die Walze nach innen dreht, das Metall greift und es von Ihnen weg rollt. Drehen Sie die T-Stange vor jedem Durchgang weiterhin eine halbe Umdrehung, wodurch die Dicke des Materials langsam reduziert wird. Je nach gewünschtem Effekt möchten Sie das Metall vielleicht um 90° drehen, um quadratische oder rechteckige Stäbe zu erzeugen.

HINWEIS: Wenn Sie die Dicke Ihres Metalls verringern, wird es normalerweise ziemlich stark in der Länge zunehmen. Möglicherweise sehen Sie auch eine leichte Zunahme in der Breite, aber das wird weniger auffallen. Wenn Sie nach jedem Durchgang um 90° drehen, wird es dünner und länger.

Berücksichtigen Sie dies beim Schneiden oder Gießen Ihres ersten Ausgangsstücks.

1. Machen Sie Vierkantdraht mithilfe der V-Rillen. Zunächst ist es wichtig, dass Ihr Metall gleichmäßig und parallel ist. Beginnen Sie mit dem Gussbarren

und rollen Sie ihn durch die Maschine. Drehen Sie das Material um 90 Grad und rollen Sie es dann erneut durch die Maschine. Hinweis: Jedes Mal, wenn sich der T-förmige Stab um eine halbe Drehung dreht, lässt sich die obere Welle absenken und das Material durchrollen. Nachdem Sie das Material um 90 Grad gedreht haben, rollen Sie es noch einmal durch. Dieser Zweikanalprozess formt das Material zu einem Vierkantstab.

1. Sobald es passt, fahren Sie mit den V-Nut-Rollen fort. Beginnen Sie mit der größten, rollen Sie den Draht wieder auf dieselbe Weise durch, drehen Sie ihn um 90° und rollen Sie ihn erneut durch. Es kann hilfreich sein, mit einem Permanentmarker Markierungen auf der Seite des Metalls zu hinterlassen, damit Sie sehen, in welche Richtung Sie es drehen. Wenn sich die Rollen nahe kommen, verringern Sie die Dicke um eine Vierteldrehung und führen Sie den Draht mehrere Male hindurch, wobei Sie ihn jedes Mal drehen, bevor Sie ihn weiter verringern. So vermeiden Sie ein Einklemmen, wenn sich die Rollen berühren. Fahren Sie mit der nächsten Rolle fort, bis Sie die gewünschten Abmessungen erreicht haben. Beachten Sie, dass sich die Länge während dieses Vorgangs erheblich vergrößert. Aus einem kleinen Barren von einigen Zentimetern können mehrere Meter dünner Draht werden.

Tipps und Tricks

Glühen: Während das Metall durch die Walzen gepresst und umgewandelt

wird, wird es dadurch gehärtet. Wenn sich Ihr Material nur noch schwer biegen lässt oder sich starr anfühlt, sollte es geglüht werden. Beim Glühen wird es weicher und seine Spannung reduziert, wodurch es biegsamer wird. Wenn Sie mit dem Glühen noch nicht vertraut sind, sollten Sie sich über die beste Methode zum Glühen des von Ihnen verarbeiteten Metalls informieren.

Normalerweise geschieht dies, indem es vorsichtig bis zur matten Rotglut erhitzt wird, etwa eine Minute lang gehalten und dann in Wasser abgeschreckt oder an der kalten Luft abkühlen gelassen wird. Dadurch wird das Metall biegsamer, lässt sich leichter verarbeiten und neigt weniger zum Reißen. Wenn Sie aus einem Barren Draht machen, müssen Sie während dieses Prozesses unter Umständen mehrere Male glühen. Tipp: Arbeiten Sie an mehreren Stücken gleichzeitig. Während also eins abkühlt, können Sie ein anderes walzen.

Notiz: Stellen Sie immer sicher, dass Ihr Metall trocken ist, bevor Sie es durch das Walzwerk schicken, um jegliche Feuchtigkeit auf den Walzen zu vermeiden.

Erstellen perfekter Kanten: Bearbeiten Sie Ihr Metall langsam und schrittweise. Drehen Sie es dabei. Wenn Sie das Metall mit zu viel Kraft in eine Richtung durchdrücken, kann es „eingeklemmt“ werden. An den Seiten entstehen dünne und scharfe Kanten. Wenn dies geschieht, reiben Sie das Metall mit Schmirgelpapier ab, um die Kanten zu entfernen (tragen Sie Lederhandschuhe). Und führen Sie es mehrere Male durch die Walze, wobei die scharfe Kante nach oben in die V-Nut zeigt.

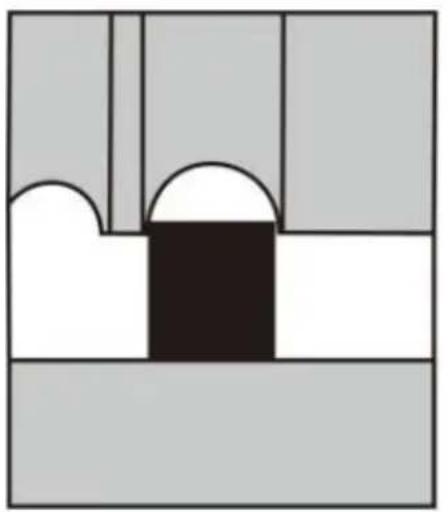

D-Profil-Draht: Bei Verwendung des dicken/ovalen Abschnitts der Kombinationswalze können Sie einen D-Profil-Draht für Ringschäfte herstellen. Beginnen Sie mit gut geglühtem Metall. Schneiden Sie einen Vierkantdraht, der etwas schmaler als die Nut ist, und rollen Sie ihn in mehreren Durchgängen nach und nach durch, um die obere Oberfläche zu wölben.

Prägetipps

1. In Edelmetalle und Nichteisenmetalle kann fast alles geprägt werden, wie z. B. Spitze, Blätter, Stoff, Papierausschnitte, Draht usw. Mit dieser Technik können Sie Ihrem Schmuck interessante Texturen verleihen. Sie möchten jedoch Ihre Walzen nicht beschädigen, indem Sie ein Muster in den Stahl einbetten. Aus diesem Grund ist es äußerst wichtig, ein Opferstück Metall als Schutz zwischen Ihrem Strukturierungsobjekt und Ihren Walzen zu verwenden.

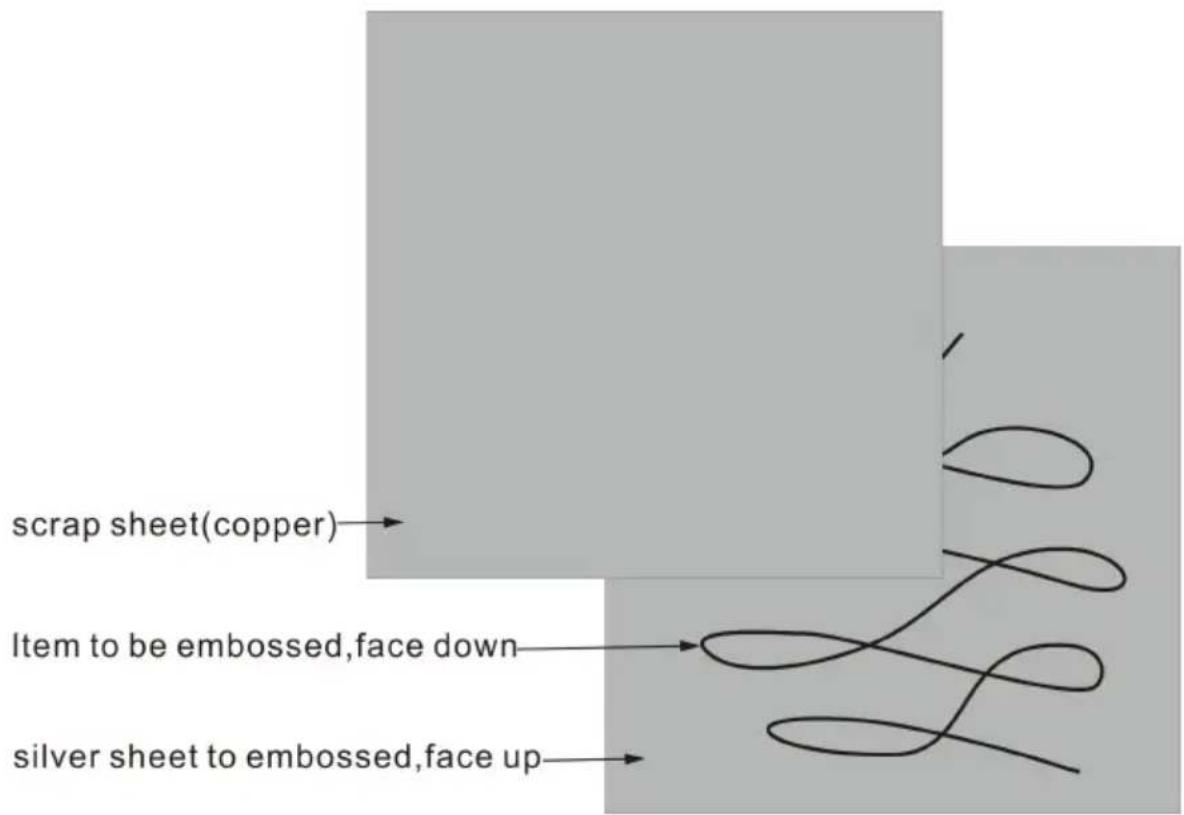

1. Bereiten Sie ein Sandwich wie gezeigt zu: Unten liegt Ihr Metall flach, sauber und gut geglüht, z. B. Silberblech. Die oberste Seite wird geprägt. Darauf liegt der zu prägende Gegenstand, z. B. ein Blatt oder Drahtschlaufen (hier abgebildet). Die zu prägende Seite sollte nach unten auf das Silber zeigen. Darüber liegt ein Abfallblech aus Kupfer oder Messing. Dies schützt Ihre Walzen. Verwenden Sie weiche Metalle, kein Stahl, da dieser Ihre Walzen zerkratzen könnte. Obwohl dies als Abfall bezeichnet wird, wird das Muster auch in dieses Blech geprägt, sodass einige interessante Ergebnisse erzielt werden können. Aber normalerweise ist dies nur ein Stück flaches Abfallmetall, das als Schutz wiederverwendet werden kann. Stellen Sie sicher, dass der Schutz größer als das Silber ist, um zu vermeiden, dass die Kanten in Ihr Silber geprägt werden.
2. Stellen Sie sicher, dass das Sandwich nur durch den flachen Teil der Walzen geführt wird. Wenn Sie es durch die V-Walzen führen, bleiben flache, parallele Linien auf der Unterseite Ihres Silbers zurück.
3. Legen Sie das Sandwich zwischen die Walzen und senken Sie die obere Walze ab, bis das Sandwich fest zwischen ihnen sitzt. Entfernen Sie das Sandwich und drehen Sie den oberen Griff eine halbe Umdrehung.

oder etwas weniger. Führen Sie das Material hindurch, und die halbe Umdrehung erzeugt genügend Druck, um den Gegenstand in das Silikon zu prägen.

WARTUNG

Ihr Walzwerk ist ein sehr robustes Gerät und wird Ihnen viele Jahre gute Dienste leisten. Wie bei jedem mechanischen Gegenstand können Sie es mit ein wenig Wartung in optimalem Zustand halten und die bestmögliche Leistung erzielen.

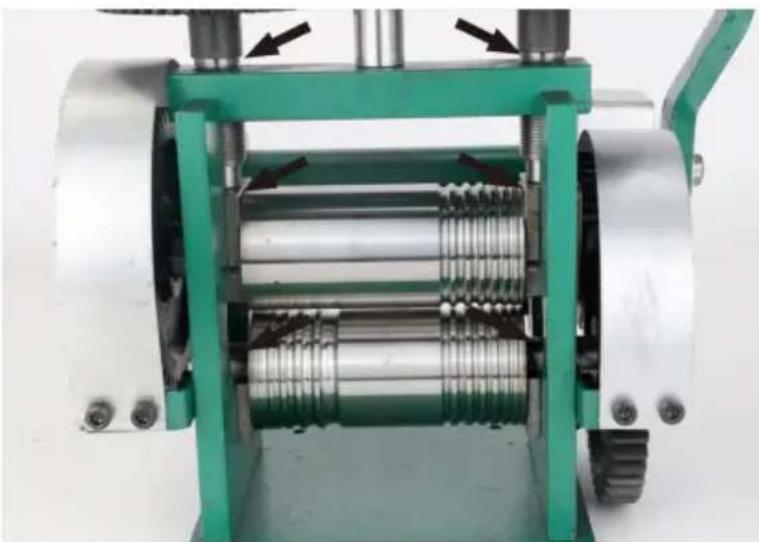

1. Ölen Sie alle beweglichen Teile: Es ist wichtig, dass die Walzen nicht rosten. Achten Sie daher auf Kondensation in feuchten Bereichen. Wischen Sie die Walzen mit einer dünnen Ölschicht auf einem Baumwolltuch ab und lagern Sie die Mühle mit auseinandergebauten Walzen. Wenn das Gerät längere Zeit nicht verwendet wird, ölen Sie die Teile gründlich ein und decken Sie es ab. Stellen Sie sicher, dass es trocken und frei von Feuchtigkeit bleibt.
2. Das Getriebe sollte keine besondere Wartung erfordern. Innen im Rahmen, in dem sich die Buchsen auf und ab bewegen, tut ein wenig Fett oder Öl gut, aber dazu müssen Sie keine Teile der Einheit auseinandernehmen. Schließen Sie einfach die Rollen, um Fett um die Buchsen aufzutragen, und öffnen Sie sie dann vollständig und schließen Sie sie mehrmals, um das Fett zu verteilen.
3. Wenn die Walzen oberflächliche Flecken oder Schrammen aufweisen, können sie mit einem Tuch und Autometallpolitur wie Rostlöser von H

poliert werden. Um oberflächliche Flecken zu entfernen, können Sie (falls unbedingt erforderlich) sehr feines Schmirgelpapier und Öl verwenden, aber generell sollten Sie scharfe Schleifmittel immer vermeiden.

1. Das Gerät ist für die Verwendung mit Schmuck aus Edelmetallen und Nichteisenmetallen konzipiert. Versuchen Sie nicht, gehärteten Stahl zu walzen, da dies die Walzen beschädigen kann. Achten Sie beim Glühen und Beizen von Metall immer darauf, dass alle Teile gründlich trocken sind, bevor sie durch die Walzen laufen. Nach einem anstrengenden Tag intensiver Nutzung ist eine schnelle Reinigung und das Abwischen der Walzen mit Öl äußerst hilfreich. Entwickeln Sie gute Arbeitsgewohnheiten und pflegen Sie Ihre Mühle, und sie wird Ihnen jahrelang gute Dienste leisten. 5. Wird die Oberfläche der Walzen durch unsachgemäßen Gebrauch beschädigt, kann ein kostenpflichtiger Austausch der Walzen erforderlich werden.

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD, 1 ROKEVA

STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd., Suite 250, 9166 Ana

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
