KD-8802 - Werkzeugmaschine Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Edelsteinformmaschine
Marke	Vevor
Modell	KD-8802
Stromversorgung	AC 220-240 V / 50 Hz
Leistung	180 W
Drehzahl	0 - 2980 U/min (variabel)
Beleuchtung	integrierte LED
Kühlsystem	Wassertank mit Pumpe und Ablaufschlauch
Manipulator	Höhen- und winkelverstellbar
Steuerhebel	Präzise Kontrolle des Edelsteinwinkels
Indexierung	Indexierstift mit 96-Positionen-Skala
Frequenzumrichter	Ja (für Drehzahlvariation)
Schalter	Ein/Aus und separater LED-Beleuchtungsschalter
Material des Rohrs	Bambus
Sicherheit	Erdung erforderlich; Tragen von Handschuhen und Schutzbrille empfohlen
Wartung und Reinigung	Reinigen Sie regelmäßig den Wassertank und die Schleifscheibe; überprüfen Sie die elektrischen Anschlüsse; schmieren Sie bewegliche Teile gemäß Anleitung
Ersatzteile und Reparierbarkeit	Kontaktieren Sie den Vevor-Support über www.vevor.com/support für Ersatzteile und Reparaturen
Allgemeine Informationen	CE-zertifiziert; konform mit WEEE-Richtlinie 2012/19/EU; technischer Online-Support

Häufig gestellte Fragen - KD-8802 Vevor

Wie stelle ich den Winkel des Edelsteins am KD-8802 ein?

Verwenden Sie den manuellen Steuerhebel, um den Winkel zu steuern. Für die Feineinstellung drehen Sie die 90-Grad-Einstellschraube. Der Indexierstift ermöglicht eine präzise Positionierung auf der 96-Positionen-Skala.

Welche Schutzausrüstung sollte ich tragen?

Tragen Sie stets eine Schutzbrille und Handschuhe. Verwenden Sie eine Staubmaske, wenn beim Betrieb Partikel entstehen, und arbeiten Sie in einem gut belüfteten Bereich.

Wie wechsle ich die Schleifscheibe?

Trennen Sie zunächst die Maschine vom Strom. Entfernen Sie den orangefarbenen Deflektor an der Wasserabweisplatte. Schrauben Sie die Schleifscheibenbefestigung ab und ersetzen Sie die Scheibe. Stellen Sie sicher, dass die neue Scheibe fest sitzt, bevor Sie die Maschine wieder einschalten.

Was tun, wenn die Maschine nicht startet?

Überprüfen Sie zuerst die Stromversorgung und die Sicherung (siehe Steckdose). Stellen Sie sicher, dass der Schalter auf Ein steht. Wenn die LED-Anzeige nicht leuchtet, überprüfen Sie die Sicherung. Kontaktieren Sie den Support, wenn das Problem weiterhin besteht.

Wie warte ich das Kühlsystem?

Leeren und reinigen Sie regelmäßig den Wassertank, um Ablagerungen zu vermeiden. Überprüfen Sie, ob der Ablaufschlauch nicht verstopft ist. Verwenden Sie sauberes Wasser und wechseln Sie es häufig.

Kann ich die Maschine ohne Wasser verwenden?

Nein, das Wasserkühlsystem ist unerlässlich, um eine Überhitzung des Steins und der Scheibe zu vermeiden. Betreiben Sie die Maschine niemals trocken.

Wie stelle ich die Drehzahl ein?

Die Drehzahl wird durch den Frequenzumrichter gesteuert. Drehen Sie den Knopf, um die Drehzahl von 0 bis 2980 U/min einzustellen. Beginnen Sie bei empfindlichen Steinen mit niedriger Drehzahl.

Ist die Maschine für Anfänger geeignet?

Ja, aber lesen Sie vor der Inbetriebnahme sorgfältig das Benutzerhandbuch. Machen Sie sich mit den Einstellungen und Sicherheitshinweisen vertraut. Üben Sie zuerst an Steinen von geringem Wert.

Wie reinige ich die Maschine nach dem Gebrauch?

Trennen Sie die Maschine vom Strom. Reinigen Sie die Schleifscheibe und den Wassertank. Wischen Sie die Oberflächen mit einem feuchten Tuch ab. Keine scheuernden Reinigungsmittel verwenden. Trocknen Sie alles gründlich, bevor Sie es verstauen.

Wo finde ich Ersatzteile?

Besuchen Sie die Website www.vevor.com/support, um den Kundendienst zu kontaktieren. Geben Sie das Modell KD-8802 an, um kompatible Teile zu erhalten.

BEDIENUNGSANLEITUNG KD-8802 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

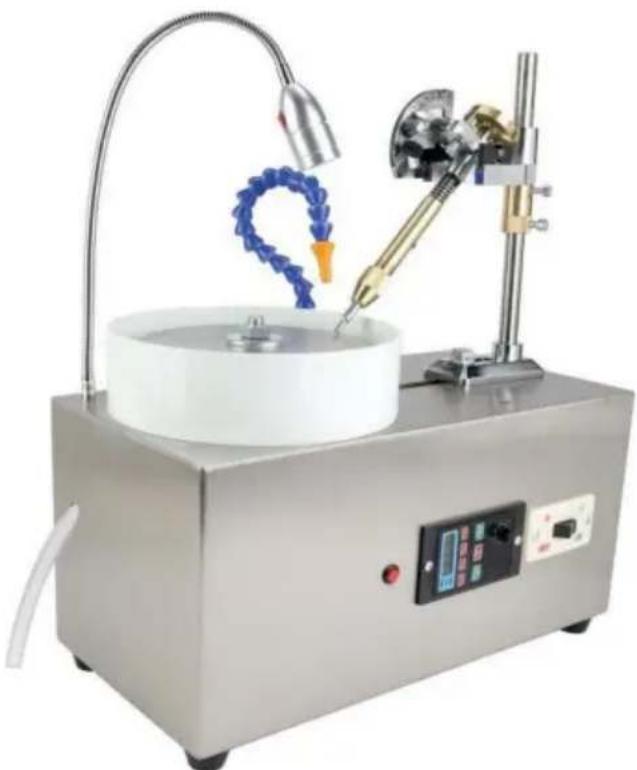

Edelstein-Facettenschleifmaschine

MODELL: KD-8802

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Edelsteinfacetten

MASCHINE

KD-8802

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

ALLGEMEINE SICHERHEITSREGELN

Symbol	Symbol Beschreibung
	Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer Lesen Sie die Bedienungsanleitung sorgfältig durch.
	Dieses Symbol vor einem Sicherheitshinweis weist auf eine Art von Vorsicht, Warnung oder Gefahr. Das Ignorieren dieser Warnung kann zu einem Unfall führen. Um das Risiko von Verletzungen, Feuer oder Stromschlag, folgen Sie bitte immer der Empfehlung siehe unten.
	Achtung: Tragen Sie bei der Verwendung dieses Produkts unbedingt Handschuhe.
	Warnung: Tragen Sie bei der Verwendung dieses Produkts unbedingt einen Augenschutz
	Hinweise zur Entsorgung: Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt einer getrennten Müllentsorgung im Europäische Union. Dies gilt für das Produkt und alle Zubehörteile gekennzeichnet. Produkte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen an einen Sammelstelle für das Recycling von elektrischen und elektronischen Geräten

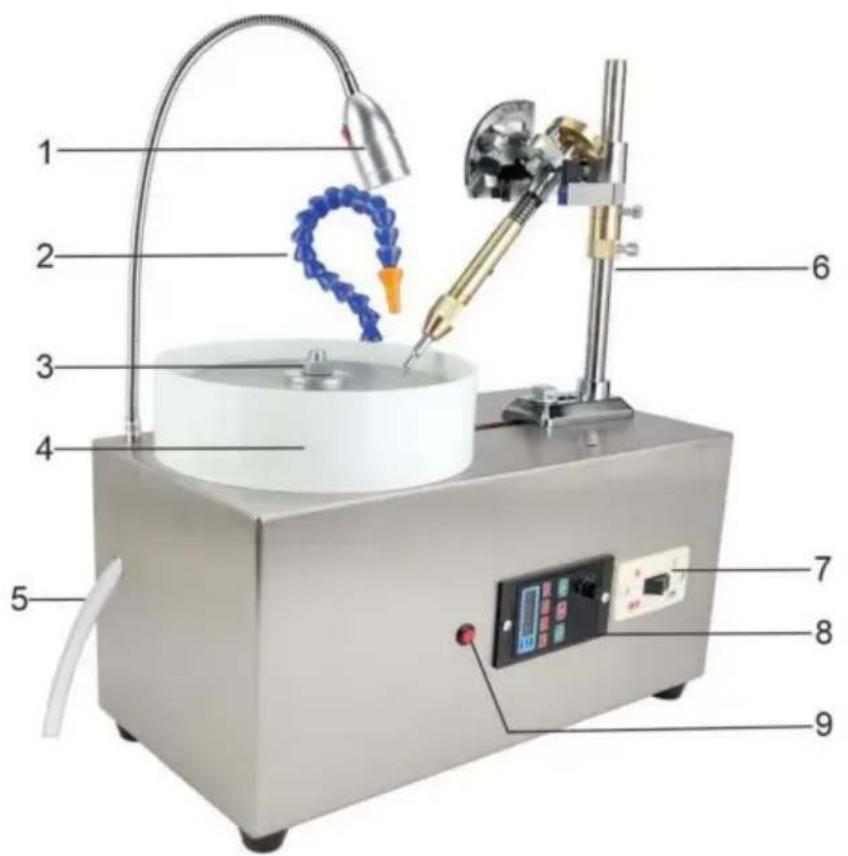

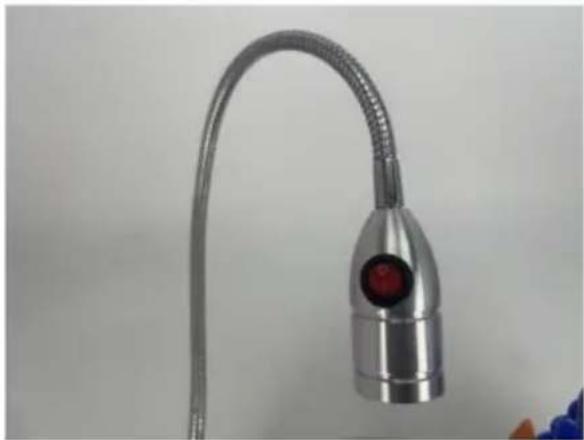

1. LED-Licht 2. Bambusrohr
2. Sichern Sie den Mühlstein
3. Wasserwanne

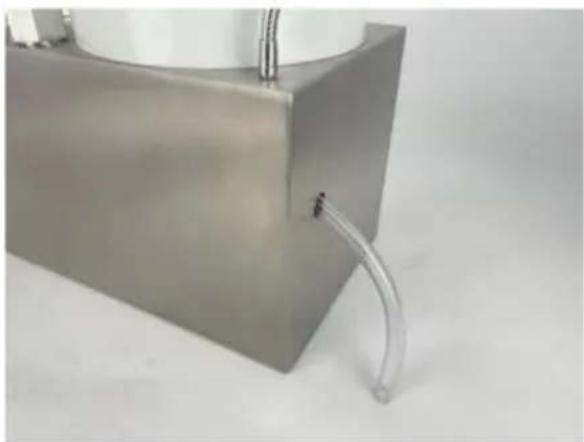

4. Abflussrohre 6.

Manipulator

1. Schalter
2. Frequenzumrichter 9. LED-

Lichtschalter

ALLGEMEINE SICHERHEITSREGELN

WARNUNG: Versuchen Sie nicht, die Maschine zu bedienen, bevor Sie alle in diesem Handbuch enthaltenen Anweisungen, Regeln usw. gründlich gelesen und vollständig verstanden haben.

Bei Nichtbeachtung kann es zu Unfällen mit Feuer, Stromschlag oder schweren Verletzungen kommen. Bewahren Sie dieses Benutzerhandbuch auf und lesen Sie es regelmäßig durch, um einen dauerhaft sicheren Betrieb zu gewährleisten.

1. Machen Sie sich mit Ihrer Maschine vertraut. Lesen Sie zu Ihrer eigenen Sicherheit die Bedienungsanleitung sorgfältig durch. Erfahren Sie mehr über die Anwendung und Grenzen sowie über spezifische potenzielle Gefahren

zu dieser Maschine.

1. Stellen Sie sicher, dass alle Werkzeuge ordnungsgemäß geerdet sind.
2. Halten Sie die Schutzvorrichtungen an ihrem Platz und in betriebsfähigem Zustand. Wenn eine Schutzvorrichtung für Wartung oder Reinigung entfernt werden muss, stellen Sie sicher, dass sie richtig ersetzt wird, bevor Sie die Maschine erneut verwenden.
3. Halten Sie Ihren Arbeitsbereich sauber. Unordnung in Bereichen und auf Werkbänken erhöht die Gefahr eines Unfalls.
4. Nicht in gefährlichen Umgebungen verwenden. Verwenden Sie Elektrowerkzeuge nicht in feuchten oder nassen Bereichen. Stellen Sie sie nicht in der Nähe von Orten auf und setzen Sie sie nicht dem Regen aus. Sorgen Sie für eine gute Beleuchtung der Arbeitsbereiche.
5. Halten Sie Kinder fern. Alle Besucher sollten einen sicheren Abstand zum Werk einhalten.

1. Überlasten Sie die Maschine nicht. Sie wird die Arbeit besser und sicherer erledigen, wenn Sie die Geschwindigkeit verwenden, für die sie konzipiert ist.
2. Verwenden Sie die richtigen Werkzeuge. Überfordern Sie die Maschine oder die Anbaugeräte nicht mit Arbeiten, für die sie nicht vorgesehen sind. Wenden Sie sich bei Fragen an den Hersteller oder Händler.

Fragen Sie nach der Eignung der Maschine für eine bestimmte Aufgabe.

1. Tragen Sie angemessene Kleidung. Vermeiden Sie weite Kleidung, Handschuhe, Krawatten, Ringe, Armbänder und Schmuck, der sich in beweglichen Teilen verfangen könnte. Rutschfestes Schuhwerk wird empfohlen. Tragen Sie bei langen Haaren einen Haarschutz.
2. Überstrecken Sie sich nicht. Sorgen Sie stets für einen sicheren Stand und halten Sie das Gleichgewicht.
3. Halten Sie die Maschine in gutem Zustand. Halten Sie die Maschine sauber, um eine optimale und sichere Leistung zu gewährleisten. Befolgen Sie die Anweisungen zur Schmierung und zum Wechseln von Zubehör.
4. Trennen Sie die Maschine von der Stromquelle, bevor Sie Wartungsarbeiten durchführen und wenn Sie die Klinge wechseln.
5. Lassen Sie die Maschine niemals unbeaufsichtigt laufen. Schalten Sie den Strom ab. Lassen Sie die Maschine bis zum völligen Stillstand.
6. Benutzen Sie keine Elektrowerkzeuge unter dem Einfluss von Drogen, Alkohol oder Medikamenten.
7. Tragen Sie immer eine Gesichts- oder Staubmaske, wenn während des Betriebs viel Staub und/oder Späne entstehen. Betreiben Sie das Werkzeug immer in einem gut belüfteten Bereich und sorgen Sie für ausreichende Staubabsaugung. Verwenden Sie einen geeigneten Staubabsauger.

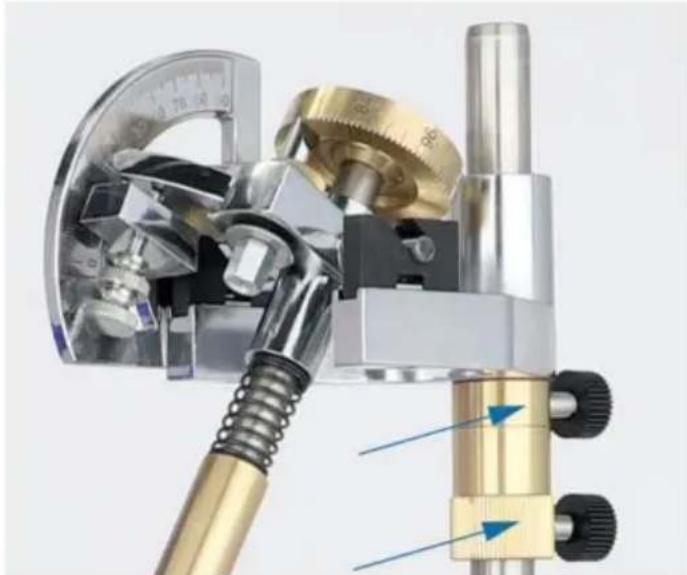

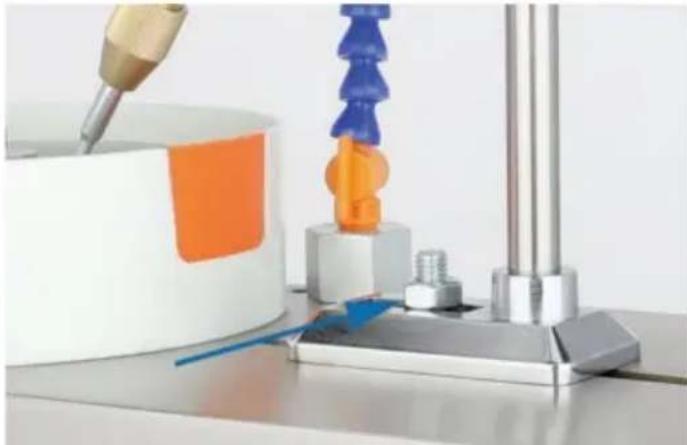

Um die Schrauben des Manipulators zu fixieren, kann der Manipulator vorwärts und rückwärts bewegt werden.

Höhenversteller, dient zum Einstellen des Winkels zwischen Bediener und Schleifscheibe, also des Winkels des Werkstücks. Einseitige Drehung zur Feineinstellung.

Zifferblatt-Indexierstift

Handsteuerhebel steuert Edelsteinwinkel

Der manuelle Steuerhebel kann demontiert werden, um den Winkel einzustellen und den Edelstein zu zerlegen.

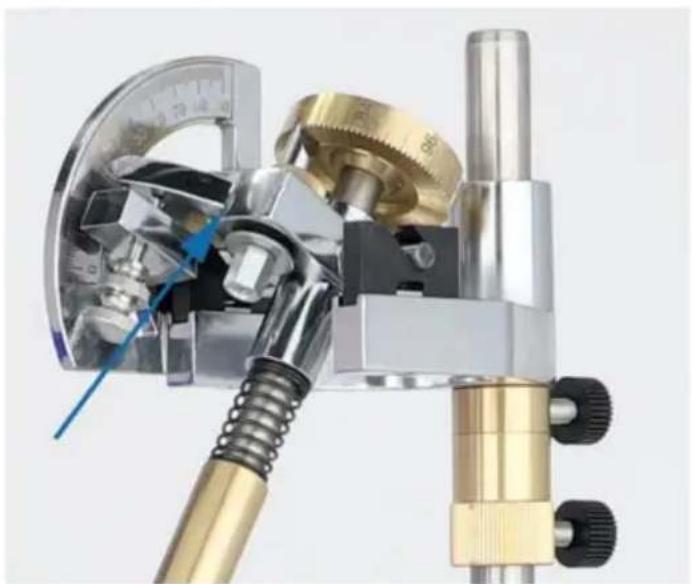

Schraubverstellung für 90 Grad Feineinstellung des Winkels

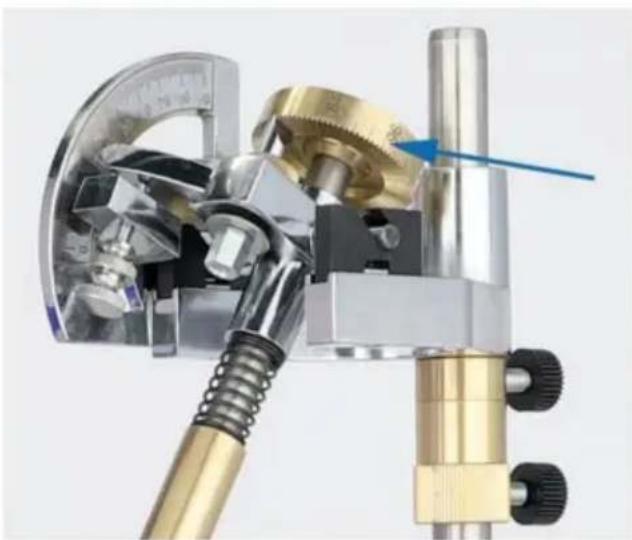

Mit der Positionierungsrotation von 96 Skalen kann der Edelsteinwinkel genau gesteuert werden

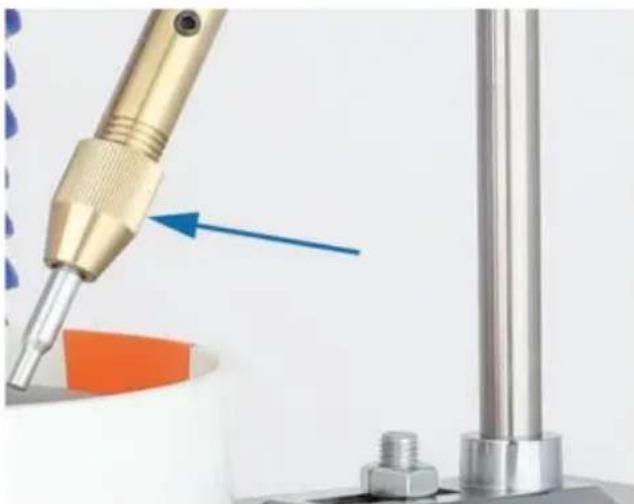

Drehen und fixieren Sie den Schleimstab

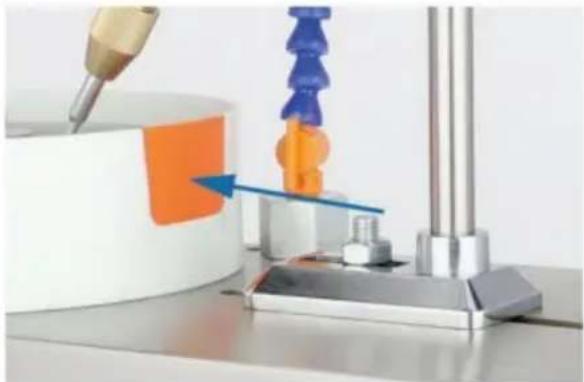

Entfernen Sie die orangefarbene Blende auf der Wasserblende, die die Steinoberfläche schleifen kann

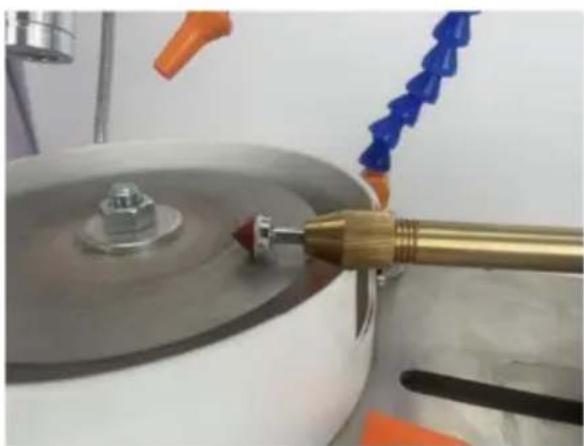

Schleifen von Edelsteinoberflächen

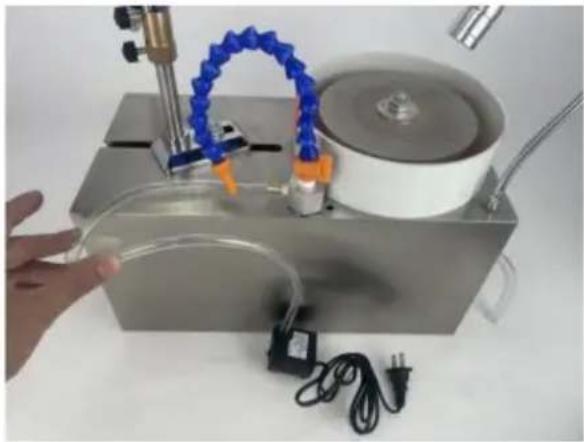

Wasserhahnschalter, kann den Wasserauslass steuern

Der Wasserhahn ist mit der Wasserpumpe verbunden

1. Steckdose. 2. Wenn eine Kontrollleuchte aus ist, überprüfen Sie bitte die Sicherung

WARNUNG!

Dieses Handbuch enthält wichtige Sicherheitshinweise zur ordnungsgemäßen Einrichtung, Bedienung, Wartung und Instandhaltung dieser Maschine/dieses Werkzeugs. Bewahren Sie dieses Dokument auf, lesen Sie es häufig und verwenden Sie es zur Unterweisung anderer Bediener. Wenn Sie die Anweisungen in diesem Handbuch nicht lesen, verstehen und befolgen, kann dies zu Bränden oder schweren Verletzungen führen – einschließlich Amputation, Stromschlag oder Tod.

Der Besitzer dieser Maschine/dieses Werkzeugs ist allein verantwortlich für dessen sichere Verwendung.

Die Verantwortung umfasst, ist jedoch nicht beschränkt auf, die ordnungsgemäße Installation in einer sicheren Umgebung, die Schulung des Personals und die Nutzungsberechtigung, die ordnungsgemäße Inspektion und Wartung, die Verfügbarkeit und das Verständnis des Handbuchs, die Anwendung von Sicherheitsvorrichtungen, die Integrität der Schleifwerkzeuge und die Verwendung persönlicher Schutzausrüstung. Der Hersteller haftet nicht für Personen- oder Sachschäden durch Fahrlässigkeit, unsachgemäße Schulung, Maschinenmodifikationen oder Missbrauch.

WARNUNG!

Einige Stäube, die beim Schleifen, Sägen und Schleifen entstehen, enthalten Chemikalien, von denen dem Staat Kalifornien bekannt ist, dass sie Krebs, Geburtsfehler oder andere Fortpflanzungsschäden verursachen. Einige Beispiele für diese Chemikalien sind: • Blei aus bleihaltigen Farben. • Kristallines

Siliziumdioxid aus Ziegeln, Zement und anderen Mauerwerksprodukten. • Arsen und Chrom aus chemisch behandeltem Holz.

Ihr Risiko durch diese Belastungen variiert, je nachdem, wie oft Sie diese Art von Arbeiten ausführen. Um Ihre Belastung mit diesen Chemikalien zu reduzieren: Arbeiten Sie in einem gut belüfteten Bereich und tragen Sie zugelassene Sicherheitsausrüstung, wie z. B. Staubmasken, die speziell entwickelt wurden, um mikroskopisch kleine Partikel herauszufiltern.

	Artikel	Beschreibung
1	Bereich	Europa
2	Name	Edelstein-Facettenschleifmaschine
3	Modell	KD-8802
4	Parameter	AC220-240 V/50 Hz, 180 W, variable Geschwindigkeit: 0–2980 U/min
