KD-Y4554L - Macchina Utensile Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Laminatoio per oreficeria
Marca	Vevor
Modello	KD-Y4554L
Apertura massima	6 mm
Diametro dei rulli	54,5 mm
Zona piatta	45 mm
Scanalature per filo quadrato	2 / 2,5 / 3 / 3,5 / 4 / 5 / 6 mm
Scanalature semicircolari	2 / 3 / 4 / 5 / 6 / 8 mm
Materiale	Acciaio
Colore	Verde
Utilizzo previsto	Laminatura, texture e goffratura di metalli preziosi e non ferrosi (oro, argento, rame, alluminio)
Regolazione della distanza	Barra a T regolabile in altezza, rotazione oraria per ridurre la distanza
Sistema di azionamento	Manovella manuale con riduttore di velocità
Manutenzione	Oliare regolarmente le parti mobili e i rulli, pulire dopo l'uso, lucidare con prodotto antiruggine
Sicurezza	Indossare occhiali di sicurezza omologati, abiti aderenti, tenere lontani i bambini
Pezzi di ricambio	Rulli, maniglie, barra a T, bulloni
Riparabilità	Smontaggio semplice per sostituzione di pezzi, rulli sostituibili

Domande frequenti - KD-Y4554L Vevor

Come regolare la distanza dei rulli?

Ruota la barra a T superiore: in senso orario per abbassare il rullo superiore e ridurre la distanza, antiorario per aumentarla. Esegui mezzo giro a ogni passaggio per ridurre progressivamente lo spessore.

Perché il mio metallo diventa duro da laminare?

Il metallo si incrudisce sotto deformazione. Bisogna quindi ricuocere: riscaldare a rosso cupo, mantenere un minuto, poi immergere in acqua o lasciare raffreddare. Questo lo rende nuovamente malleabile.

Quali metalli posso usare con questo laminatoio?

Il laminatoio è progettato per metalli duttili: oro, argento sterling, rame, alluminio. Non usare acciaio temprato che potrebbe danneggiare i rulli.

Come fabbricare filo quadrato?

Inizia con un lingotto, passalo nelle scanalature a V ruotando il metallo di 90° tra ogni passaggio. Usa le scanalature dalla più grande alla più piccola per ottenere la sezione desiderata.

Come realizzare una goffratura?

Prepara un sandwich: metallo da goffrare (faccia motivo verso il basso) tra una placca di protezione (rame o ottone) e una placca di metallo prezioso. Passa il tutto nella parte piatta dei rulli con mezzo giro di serraggio.

Che manutenzione richiede il laminatoio?

Olia regolarmente tutte le parti mobili e i rulli con un panno oliato. Dopo l'uso, asciuga l'umidità. Tieni i rulli distanziati e copri l'apparecchio per evitare la ruggine.

Cosa fare se i rulli presentano segni?

Lucidalì a mano con un prodotto antiruggine per auto o carta vetrata finissima con olio. Evita abrasivi aggressivi.

Come evitare di pizzicare il metallo sui bordi?

Lavora lentamente e progressivamente, ruotando il metallo tra le passate. Se si formano bordi taglienti, limali con carta vetrata (indossa guanti) e ripassa nella scanalatura a V.

Posso usare il laminatoio per altre applicazioni oltre l'oreficeria?

No, questo apparecchio è specificamente progettato per metalli preziosi e non ferrosi in oreficeria. Un uso improprio può danneggiare i rulli e annullare la garanzia.

Dove trovare il manuale completo e il supporto tecnico?

Il manuale è disponibile in PDF su notice-facile.com. Per l'assistenza tecnica, visita www.vevor.com/support.

MANUALE UTENTE KD-Y4554L Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

LAMINATOIO

MODELLO: KD-Y4554 L

1. Leggere e comprendere l'intero manuale del proprietario prima di procedere al montaggio o all'utilizzo.
2. Leggere e comprendere le avvertenze contenute nel presente manuale. La mancata osservanza di tutte queste avvertenze può causare gravi lesioni.
3. Questo laminatoio è progettato e destinato all'uso solo da parte di personale adeguatamente formato ed esperto. Se non si ha familiarità con il corretto e sicuro funzionamento di un laminatoio, non utilizzarlo finché non si è ottenuta la formazione e la conoscenza adeguate.
4. Non utilizzare questo laminatoio per scopi diversi da quelli per cui è stato progettato.
5. Indossare sempre occhiali di sicurezza/visiere protettive omologate quando si utilizza questa pressa ad albero. Gli occhiali da vista di uso quotidiano hanno solo lenti resistenti agli urti; non sono occhiali di sicurezza.
6. Non utilizzare questa pressa a colonna quando si è stanchi o sotto l'effetto di droghe, alcol o medicinali.
7. Controllare le parti danneggiate. Prima di utilizzare ulteriormente il laminatoio, una parte danneggiata deve essere attentamente controllata per determinare se funzionerà correttamente e svolgerà la sua funzione prevista. Controllare l'allineamento delle parti mobili, il bloccaggio delle parti mobili, la rottura delle parti, il montaggio e qualsiasi altra condizione che possa influenzare il suo funzionamento. Una protezione o un'altra parte danneggiata deve essere riparata o sostituita correttamente.
8. Prevedere uno spazio adeguato attorno all'area di lavoro e un'illuminazione dall'alto antiriflesso.
9. Mantenere i visitatori a distanza di sicurezza dall'area di lavoro. Tenere lontani i bambini.

lontani i bambini.

1. Utilizzare gli accessori consigliati; gli accessori non adatti possono essere pericolosi.
2. Assicurarsi che il pezzo in lavorazione sia saldamente fissato o bloccato al tavolo.
3. Prima di avviare la macchina, rimuovere dall'area eventuali oggetti sciolti e pezzi di lavoro non necessari.
4. Non permettere ai bambini di utilizzare la macchina. Fare attenzione alle mani: non avvicinarle alle parti in movimento!
5. Assicurarsi di non indossare abiti larghi e di avere i capelli legati saldamente.
6. Controllare che non ci siano cavi, corde o qualsiasi cosa che potrebbe impigliarsi nei rulli o nella maniglia.
7. Metalli applicabili: oro, oro K, argento sterling, argento 925, rame, alluminio e altri metalli duttili.

SALVA QUESTE ISTRUZIONI

MODELLO E PARAMETRI

Modello	Modello KD-Y4554 L
Apertura massima	6 millimetri
Diametro del rotolo	Diametro 54,5 mm
Area Piana	45mm
Rotolo di filo quadrat	2/2,5/3/3,5/4/5/6 mm
Rotolo Semicerchio	2/3/4/5/6/8mm
Materiale	Acciaio
Colore	Verde

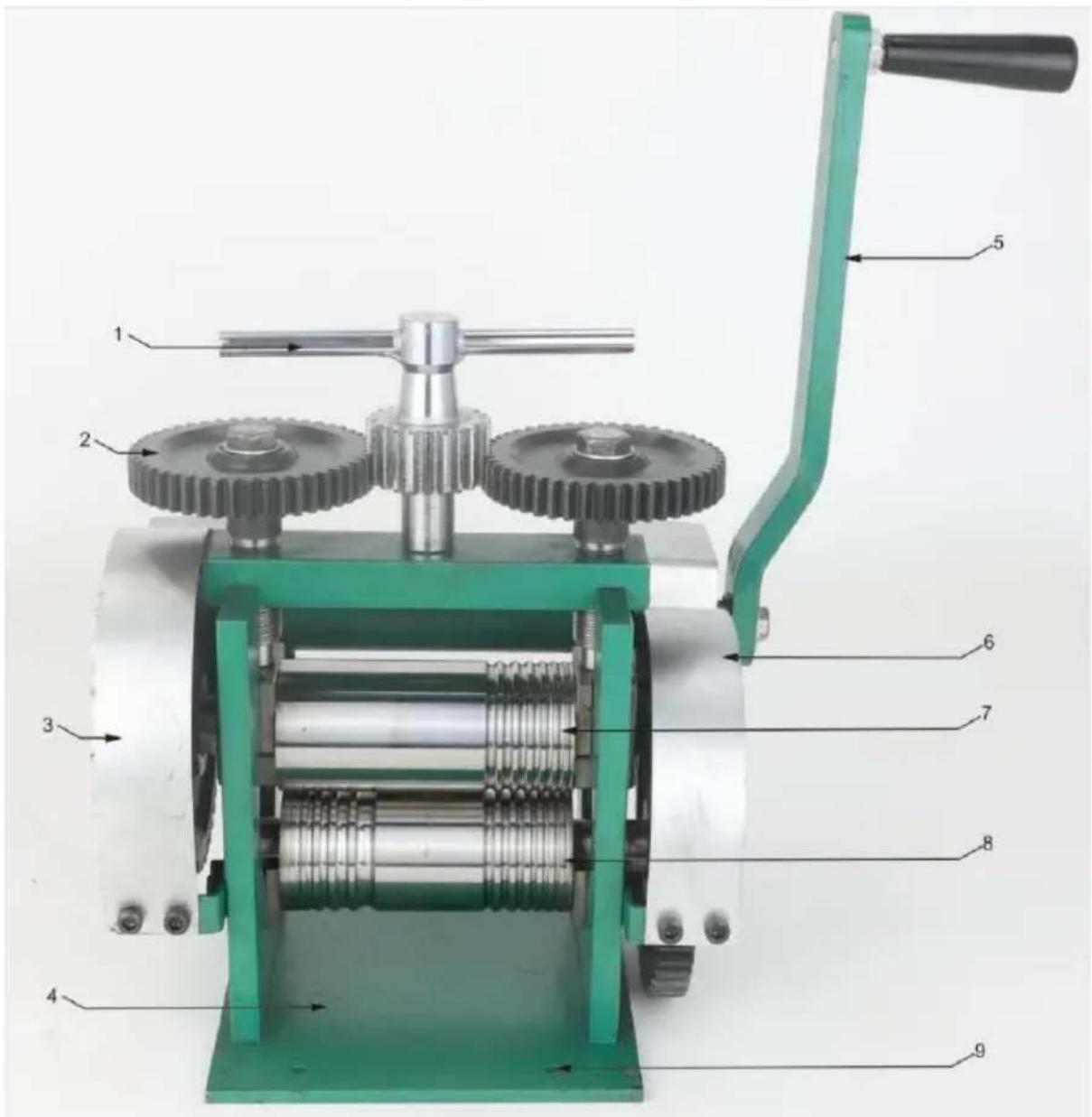

SCHEMA DELLA STRUTTURA

1. Maniglia a T regolabile in altezza 2. Dispositivo di regolazione dell'altezza
2. Riduttore di velocità 4. Telaio della carrozzeria 5. Maniglia 6. Riduttore di velocità
3. Rullo superiore 8. Rullo inferiore
4. Foro di montaggio sul piano di lavoro

COMPONENTI

NO.	Immagine	Nome	Qua ntità
1		Corpo principale	1
2		Maniglia	1
3		Maniglia a T regolabile in alte	1
4		Bullone (compresa la rondella)	1
5		Manuale d'uso	1

FUNZIONAMENTO

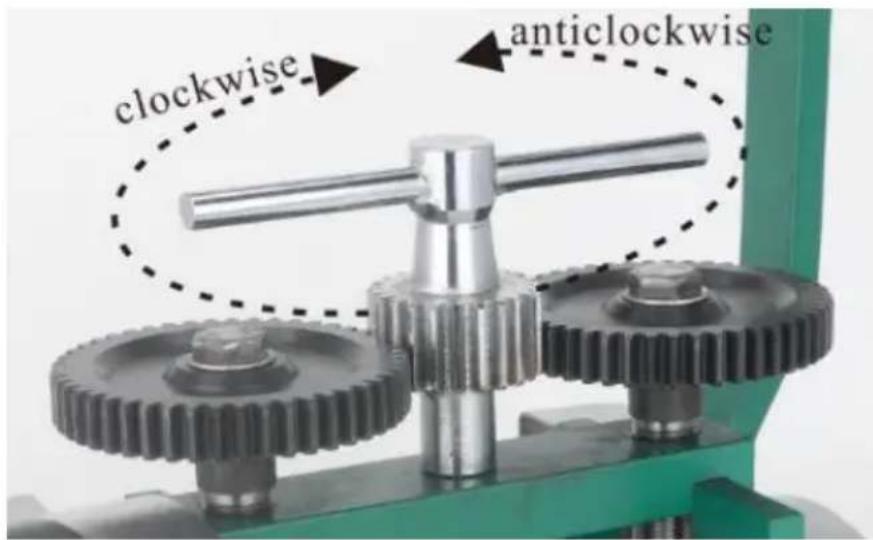

1. La barra a T sulla parte superiore del mulino viene utilizzata per abbassare o sollevare il rullo superiore, aumentando o diminuendo la distanza tra i due rulli. Nota: solo il rullo superiore si muove su e giù, mentre il rullo inferiore rimane fisso. Ruotando la barra a T in senso orario (guardando dall'alto verso il basso) si abbasserà il rullo superiore e si ridurrà lo spazio, con conseguente filo più sottile. Ruotando la barra a T in senso antiorario si solleverà il rullo superiore, aumentando lo spazio per materiale più spesso.

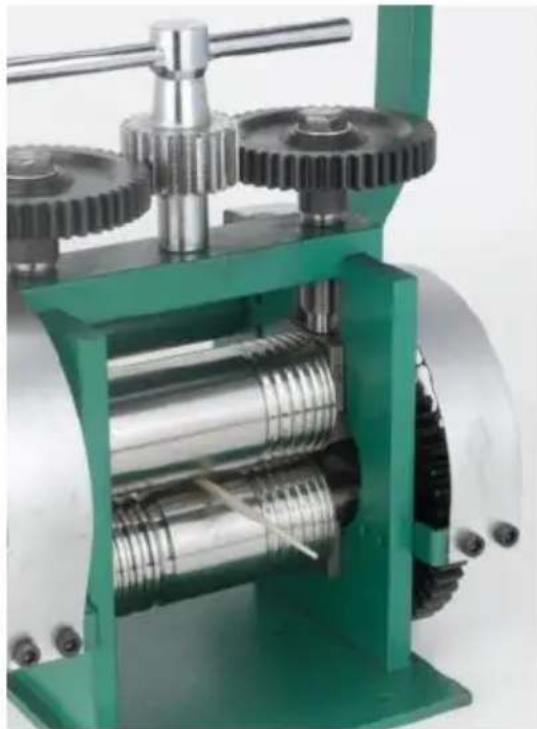

1. In un normale funzionamento, si inizia aprendo i rulli e inserendo il materiale da ridurre. Girare la barra a T per abbassare il rullo superiore finché non tocca il metallo. Rimuovere il metallo e girare la barra a T di un altro mezzo giro. Reinserire il metallo e girare la manovella, in modo che il rullo giri verso l'interno e afferri il metallo, facendolo rotolare lontano da voi. Continuare a girare la barra a T di mezzo giro prima di ogni passaggio e questo ridurrà lentamente lo spessore del materiale. A seconda dell'effetto desiderato, si potrebbe voler ruotare il metallo di 90° per creare barre quadrate o rettangolari.

NOTA: quando riduci lo spessore del tuo metallo, in genere aumenterà in lunghezza in modo piuttosto drastico. Potresti anche vedere un leggero aumento in larghezza, ma sarà meno evidente. Se lo ruoti di 90° dopo ogni passaggio, diventerà più sottile e lungo. Considera questo quando tagli il tuo pezzo iniziale.

1. Crea un filo quadrato usando le scanalature a V. Innanzitutto è importante che il metallo sia uniforme e parallelo. Partendo dal lingotto fuso, fallo rotolare nella macchina; ruota il materiale di 90 gradi, quindi fallo rotolare di nuovo nella macchina. Nota: ogni volta che la barra a forma di T ruota di mezzo giro,

consentendo all'albero superiore di scendere e di rotolare il materiale. Dopo aver ruotato il materiale di 90 gradi, fallo rotolare ancora una volta. Questo processo a doppio canale darà al materiale la forma di una barra quadrata.

1. Non appena si adatta, passa ai rulli con scanalatura a V. Inizia con il più grande, segui di nuovo lo stesso metodo di avvolgimento del filo, ruota e fai scorrere di nuovo. Potresti trovare utile usare un pennarello indelebile per segnare sul lato del metallo in modo da poter vedere in che modo lo stai ruotando. Quando i rulli si avvicinano, riduci lo spessore di 1/4 di giro e passa il filo più volte, ruotando ogni volta prima di ridurre ulteriormente. Questo eviterà qualsiasi pizzicamento quando i rulli si toccano. Continua fino al rullo successivo fino a quando non hai le dimensioni desiderate. Nota che la lunghezza aumenterà notevolmente durante questa operazione. Un piccolo lingotto di un paio di pollici può essere trasformato in molti piedi di filo.

SUGGERIMENTI E TRUCCHI

RICOTTURA: Mentre il metallo viene forzato attraverso i rulli e trasformato, questo lo indurirà. Quando il tuo materiale diventa duro da laminare o se rigido, dovrebbe essere ricotto. La ricottura è il processo di ammorbidimento del metallo e riduzione della sua tensione, rendendolo più flessibile. Se non hai ancora familiarità con la ricottura, è consigliabile controllare il metodo migliore per ricotturare il metallo con cui stai lavorando. Di solito questo

fatto riscaldandolo delicatamente a un calore rosso opaco, mantenendolo per un minuto circa, quindi raffreddandolo in acqua o lasciandolo raffreddare all'aria. Questo rende il metallo più flessibile, più facile da lavorare e meno soggetto a crepe. Se lavori un lingotto fino a trasformarlo in filo, potresti ricuocerlo più volte durante questo processo. Suggerimento: lavora su più pezzi separati contemporaneamente. Quindi, quando uno si raffredda, puoi laminare l'altro.

NOTA: Assicuratevi sempre che il metallo sia asciutto prima di passarlo nel laminatoio, per evitare che sui rulli si formi umidità.

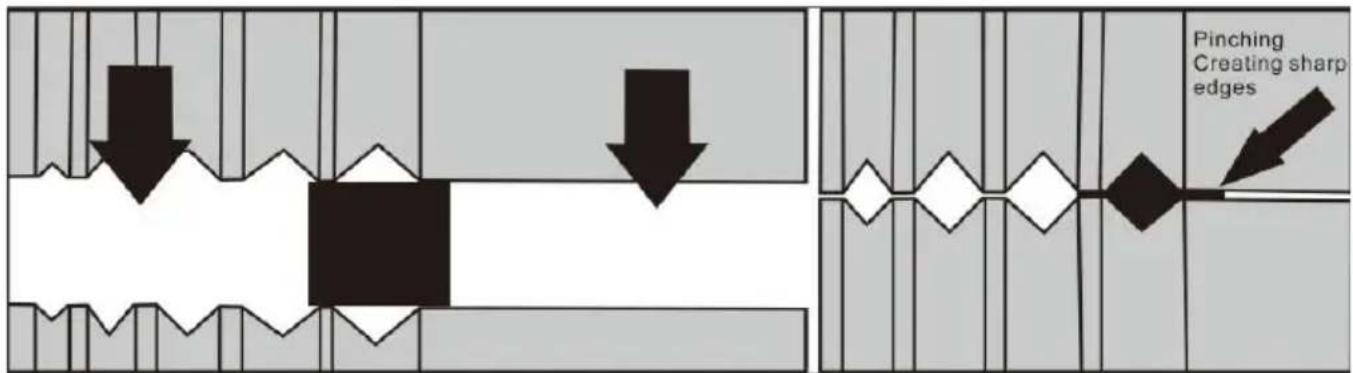

Creazione di bordi perfetti: lavora il metallo lentamente e gradualmente, ruotandolo mentre procedi. Forzare il metallo in una direzione con troppa pressione può causare un "pizzicamento" sui lati, creando bordi sottili e taglienti. Se ciò accade, strofina il metallo con carta vetrata per rimuovere i bordi (indossare guanti di pelle). E passalo attraverso più volte con il bordo affilato rivolto verso l'alto nella scanalatura a V.

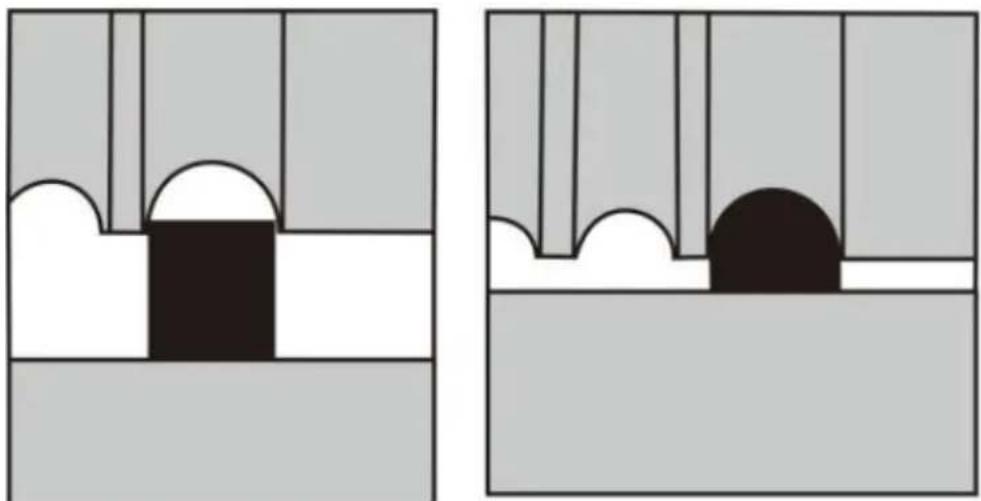

D-Shaped Wire: quando si utilizza la sezione grassa/ovale della

combinazione rullo, puoi realizzare un filo con profilo D per gambi ad anello ecc. Inizia con un filo ben ricotto, filo quadrato leggermente più stretto della scanalatura, e arrotolalo gradualmente in più passaggi fino a formare una cupola sulla superficie superiore.

SUGGERIMENTI PER LA GOFFRATURA

1. Quasi tutto può essere goffrato in metalli preziosi e metalli non ferrosi come pizzi, foglie, tessuti, ritagli di carta, fili, ecc. E questa tecnica può essere utilizzata per aggiungere interessanti texture ai tuoi gioielli. Tuttavia, non vuoi danneggiare i tuoi rulli inserendo un motivo nell'acciaio. Quindi, per questo motivo, è di vitale importanza che tu debba usare un pezzo di metallo sacrificale come scudo tra il tuo oggetto di testurizzazione e i rulli.

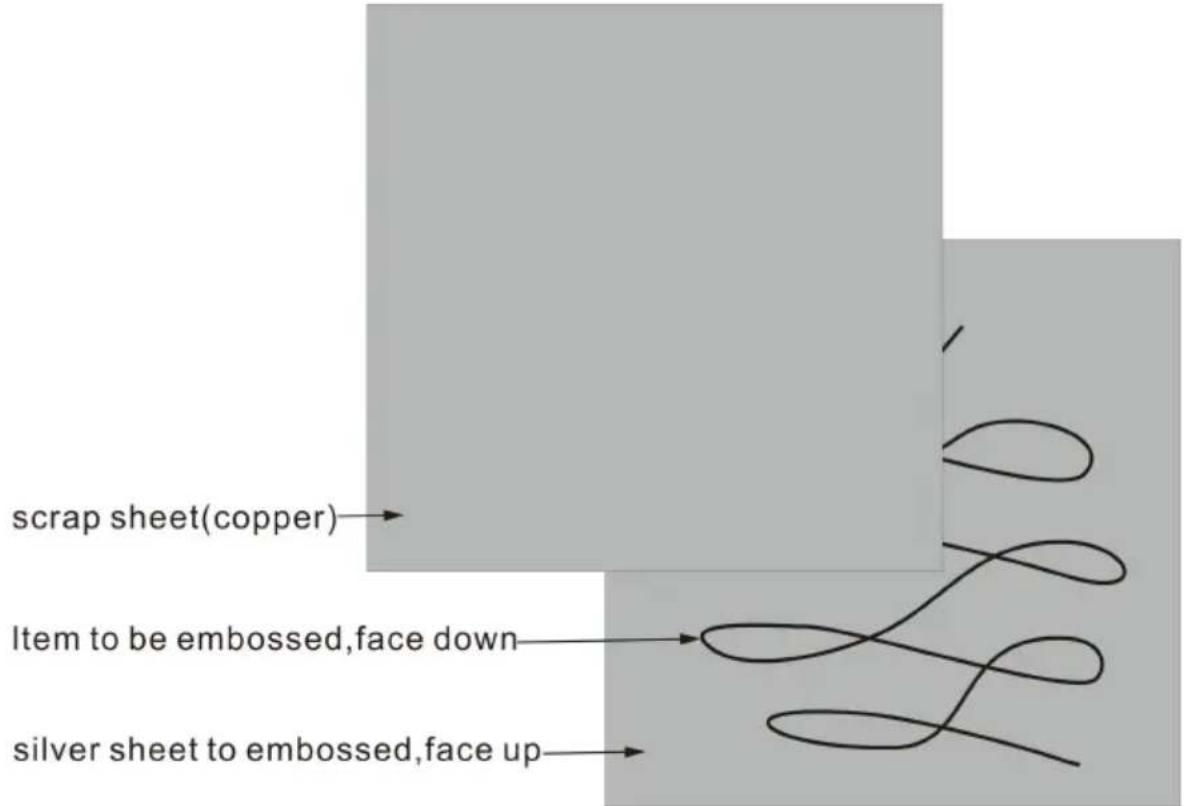

1. Crea un panino come mostrato: In basso c'è il tuo metallo. Pulito e ben ricotto, ad esempio un foglio d'argento. La faccia superiore sarà goffrata. In cima c'è l'oggetto da goffrare, ad esempio una foglia o anelli di filo (mostrati qui). Il lato che vuoi goffrare dovrebbe essere verso il basso sull'argento. Sopra c'è un foglio di scarto di rame o c

Questo proteggerà i tuoi rulli. Usa metalli morbidi, non usare acciaio, perché potrebbe graffiare i tuoi rulli. Sebbene questo sia definito scarto, il motivo sarà anche goffrato su questo foglio, quindi si possono ottenere alcuni risultati interessanti. Ma di solito, questo è solo un pezzo di metallo di scarto piatto, che può essere riutilizzato come scudo. Assicurati che lo scudo sia più grande dell'argento per evitare di goffrare i bordi nel tuo argento.

1. Assicuratevi che il sandwich passi solo attraverso la parte piatta dei rulli. Passandolo attraverso i rulli a V lascerà delle linee piatte parallele sulla parte inferiore del vostro argento.
2. Posizionare il sandwich tra i rulli e abbassare il rullo superiore finché il sandwich non è ben stretto tra di loro. Rimuovere il sandwich e girare la maniglia superiore di 1/2 giro o poco meno. Passare il materiale e il giro fornirà una pressione sufficiente per imprimere l'oggetto nell'argento.

MANUTENZIONE

Il tuo laminatoio è un pezzo di equipaggiamento molto robusto e dovrebbe garantirti anni di servizio. Come per qualsiasi articolo meccanico, una piccola manutenzione lo manterrà in condizioni ottimali per le migliori prestazioni possibili.

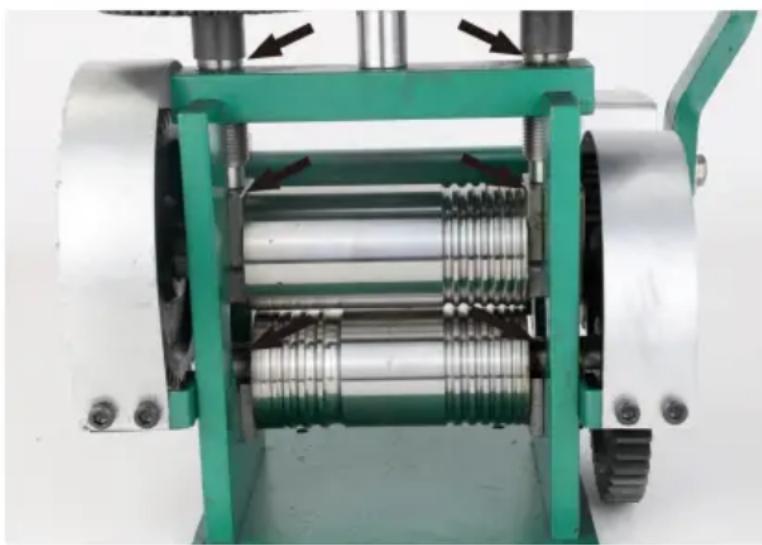

1. Oliare tutte le parti mobili: è importante che i rulli non si arrugginiscano, quindi fare attenzione alla condensa nelle aree umide.

Strofinare i rulli con un leggero strato di olio su un panno di cotone, con il mulino con i rulli separati. Se l'unità non viene utilizzata per un lungo periodo di tempo, oliare accuratamente tutte le parti e coprirla, assicurandosi che sia asciutta e priva di umidità.

1. Il cambio non dovrebbe richiedere alcuna manutenzione speciale. All'interno del telaio, dove le boccole si muovono su e giù, trarrà beneficio da un po' di grasso o olio, ma non c'è bisogno di smontare nessuna parte dell'unità per farlo. Basta chiudere i rulli per applicare il grasso attorno alle boccole, quindi aprire completamente e chiudere più volte per spostare il grasso.
2. Se i rulli presentano segni o macchie superficiali, possono essere lucidati a mano utilizzando un panno e un lucidante per metalli, come un antiruggine. Si possono utilizzare carta smeriglio molto fine e (se assolutamente necessario) per rimuovere i segni superficiali, ma in genere si dovrebbero sempre evitare abrasivi aggressivi.
3. L'unità è progettata per l'uso in gioielleria con metalli preziosi e non ferrosi. Non tentare di rullare acciaio temprato, poiché ciò potrebbe danneggiare i rulli. Quando si ricottura e si decapano metalli, assicurarsi sempre che tutti gli articoli siano completamente asciutti prima di passarli attraverso i rulli. Dopo una giornata intensa di uso intensivo, una rapida pulizia e una passata di olio sui rulli saranno molto utili. Sviluppa buone abitudini di lavoro, prenditi cura del tuo laminatoio e ti fornirà anni di servizio. 5. Se le superfici dei rulli si danneggiano a causa di un uso improprio, potrebbe essere necessario sostituirli, con conseguenti costi.

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
