Type de produit	Compteuse et trieuse de pièces et billets
Marque	Vevor
Modèle	KSW550-1
Alimentation	CA 220-240 V / 50 Hz
Consommation électrique	20 W
Vitesse de comptage	Jusqu'à 300 unités/min
Capacité de la trémie	Max. 700 pièces
Capacité de chaque tiroir	50 à 300 pièces
Affichage du préréglage de lot	LED 3 chiffres
Affichage du nombre compté	LED 4 chiffres
Température ambiante de fonctionnement	0 °C à 40 °C
Humidité ambiante de fonctionnement	30 % à 80 %
Nombre de canaux de tri	8 canaux (E1 à E8)
Fonctions principales	Comptage, tri par diamètre, préréglage de lot, rapport de comptage
Sécurité	Arrêt automatique en cas d'erreur, capteurs optiques, fusible de protection
Entretien et nettoyage	Nettoyage des capteurs optiques, retrait des corps étrangers, démontage du capot arrière
Pièces détachées et réparabilité	Fusible, moteur principal, carte mère, capteurs, etc. Réparation par technicien qualifié
Garantie	Garantie électronique via www.vevor.com/suDDOrt

FOIRE AUX QUESTIONS - KSW550-1 Vevor

Comment régler le nombre de pièces par lot ?

Appuyez sur la touche SET pour sélectionner le canal, puis utilisez les touches BAT, + et la touche de réglage pour définir le nombre de pièces attendu (de 0 à 999). Le réglage est mémorisé automatiquement.

Que faire si la machine affiche l'erreur EA ?

L'erreur EA signifie que le capteur optique est bloqué. Éteignez la machine, retirez le capot arrière, puis nettoyez la vitre du capteur dans le coin supérieur gauche à l'aide d'un chiffon doux. Redémarrez ensuite.

Comment nettoyer l'intérieur de la machine ?

Éteignez et débranchez la machine. Retirez les 3 boulons au bas de la croûte (couvercle inférieur), puis nettoyez la poussière à l'intérieur. Revissez ensuite le couvercle.

Que signifient les codes erreur E1 à E8 ?

Ces codes indiquent que le capteur de comptage d'un canal est bloqué (selon le diamètre de la pièce). Nettoyez les capteurs correspondants ou retirez les pièces coincées.

Comment retirer une pièce coincée ?

Utilisez un doigt pour pousser la pièce coincée vers le haut dans le canal afin qu'elle tombe dans l'espace entre les canaux. Vous pouvez également ouvrir le capot arrière pour accéder au mécanisme.

Puis-je utiliser un fusible de calibre différent ?

Non, utilisez uniquement un fusible de même type et de même calibre. L'utilisation d'un fusible incorrect peut provoquer un incendie.

La machine peut-elle compter des billets ?

Non, ce modèle est conçu uniquement pour le comptage et le tri de pièces de monnaie. Pour les billets, utilisez une compteuse de billets dédiée.

Comment consulter le rapport de comptage ?

En mode veille, appuyez sur la touche RAPPORT pour afficher les résultats de chaque canal. Appuyez sur la touche C pour quitter.

Quel est le nombre maximum de pièces dans la trémie ?

La trémie peut contenir jusqu'à 700 pièces maximum. Ne la remplissez pas au-delà pour éviter les bourrages.

Que faire si l'écran reste éteint ?

Vérifiez que la machine est branchée et que l'interrupteur d'alimentation est allumé. Si rien ne s'allume, vérifiez le fusible et remplacez-le si nécessaire. Contactez le support si le problème persiste.

MODE D'EMPLOI KSW550-1 Vevor

Des questions sur nos produits ? Besoin d'assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique www.vevor.com/suDDOrt

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour les éventuelles mises à jour technologiques ou logicielles.

Symbole Description dusymbole
	Avertissement : Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manued'instructions.
	ÉLIMINATION CORRECTE :Ce produit est soumis aux dispositions de la législation européenne Directif2012/19/CE. Le symbole représentant une poubelle barrée indique que le produit doit faire l'objet d'une collecte sélective dans l'Union européenne. Ceci s'applique au produit et à tous les accessoires marqués dembole.Les produits marqués comme tels ne peuvent pas être jetés avec les déchets ménagers normaux, mais doivent être déposés dans un point de collecte pour le recyclage des appareils électriques et électroniques.

AVERTISSEMENT!

Pour votre sécurité, vous devez toujours suivre les précautions simples sous :

1. N'utilisez pas la machine si vous ou elle êtes mouillés. L'utilisation de la machine dans des conditions humides peut entraîner un risque d'électrocution pouvant entraîner des blessures graves.
2. Utilisez uniquement un fusible de même type et de même calibre lors du remplacement.

L'utilisation d'un fusible incorrect peut entraîner un risque d'incendie si un fusible de calibre supérieur est utilisé.

1. Assurez-vous que la tension de l'appareil et celle du réseau électrique domestique sont identiques. Une tension d'alimentation incorrecte peut entraîner un risque d'incendie.
2. Coupez et débranchez l'alimentation avant d'effectuer l'entretien.
3. Ne démarrez pas la machine lorsque le capot arrière est ouvert.
4. Ne mettez pas vos doigts à l'intérieur de la trémie ou du canal lorsque la machine

est en opération.

1. Éteignez et débranchez l'appareil lorsque vous ne l'utilisez pas pendant une longue période.
2. Si vous avez des doutes, veuillez contacter votre distributeur local, ou

agent commercial, pour plus de conseils.

1. Pour réduire le risque de choc électrique, ne démontez pasodait.

Confiez l'appareil à un technicien qualifié en cas de besoin d'entretien ou de réparation.

Ouvrir ou retirer les couvercles, comme la plaque arrière, peut vous exposer à des tensions dangereuses ou à d'autres risques. Un remontage incorrect peut provoquer un choc électrique lors de l'utilisation ultérieure de l'appareil.

1. Utilisez uniquement le câble fourni avec l'appareil. L'utilisation d'autres câbles peut provoquer un choc électrique, un incendie ou endommager gravement l'appareil. Si

Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou des personnes de qualification similaire pour éviter tout danger.

1. N'utilisez pas l'appareil si le cordon d'alimentation est endommagé ou si la prise de courant Le contact est lâche. Le non-respect de ces instructions peut entraîner un choc électrique, un incendie ou d'autres dangers.
2. Ne placez pas d'objets lourds sur le cordon et ne le pliez pas

Ne pas respecter ces instructions peut entraîner un choc électrique, un incendie ou d'autres dangers.

1. Cet équipement ne convient pas à une utilisation dans des endroits où des enfants sont susceptible d'être présent.
2. Le produit doit être connecté à un cordon d'alimentation à l'aide d'un prise de courant avec mise à la terre.

CONSERVEZ CES INSTRUCTIONS

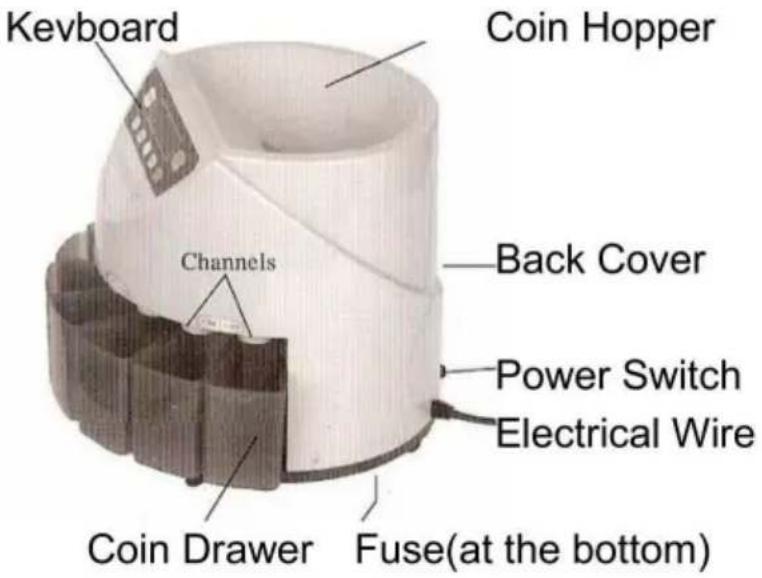

APERÇU DE LAMACHINE

Température ambiante	0°C~40°C
Humidité ambiante	30 à 80 %
Capacité de la trémie	Max.700 unités
Chaque tiroir à pièces	50 à 300 unités
Numéro de préréglage du lot afficher	LED à 3 chiffres
Compter les nombres afficher	LED à 4 chiffres
Source d'énergie	CA 220-240 V/50 Hz
Consommation d'énergie	20 W
Vitesse decomptage	Max.300 unités/min

**Dans l'intérêt de notre politique d'amélioration continue, les spécifications sont susceptibles d'être modifiées sans préavis.

OPÉRATION

1. Assurez-vous que la machine est placée à niveau, puis allumez-la.

2. Définissez un lattendu.

Chaque canal peut être défini comme un lot attendu (de 0 à 999).

Appuyez sur la touche « SET » pour sélectionner le canal, et sur la touche « BAT », “+” la touche et la touche pour définir le numéro de lot attendu.

Remarque 1 : Si certains canaux définissent le lot sur 0, la machine n'arrêtera pas ce canal même si le tiroir est plein, à moins que la to80ART/

STOP » ne soit enfoncée ou qu'aucune pièce ne tombe dans le canal dans les 20 secondes.

Remarque 2 : Maintenez la touche enfoncée pendant 7 secondes pour régler tous les canaux sur lot 0.

Remarque 3 : Le réglage du lot peut être automatiquement mémorisé.

Mettez les pièces dans la trémie et appuyez sur la touche « START/STOP » pour commencer le comptage.

Appuyez à nouveau sur « START/STOP » pour arrêter le comptage.

1. Vérifiez leapport

Appuyez sur la touche « RAPPORT » de manière circulaire lorsque la machine est en mode l'état de veille peut vérifier les résultats de comptage de chaque canal.

Appuyez sur la touche « C » pour quitter cette procédure de vérification.

ENTRETIEN

AVERTISSEMENT!

ÉTEIGNEZ LA MACHINE ET DÉBRANCHEZ L'ALIMENTATION

AVANT L'ENTRETIEN SUIVANT!

1. La chute d'un corps étranger dans la trémie peut entraîner un blocage, voire endommager la machine ! Veuillez éviter toute chute de corps étranger.

Comme indiqué ci-dessous, pour retirer l'objet étranger, ouvrez simplement l'arrière

Couvrez et retirez le corpêtranger.

1. Pour retirer la pièce coincée, comme le montrent les images suivantes, utilisez un doig pour pousser la pièce coincée vers le haut et laissez-la tomber de l'espace between the channels

1. Si la machine est allumée, l'électron subit lui-même un test.

Cela peut entraîner l'un des messages d'erreur suivants :

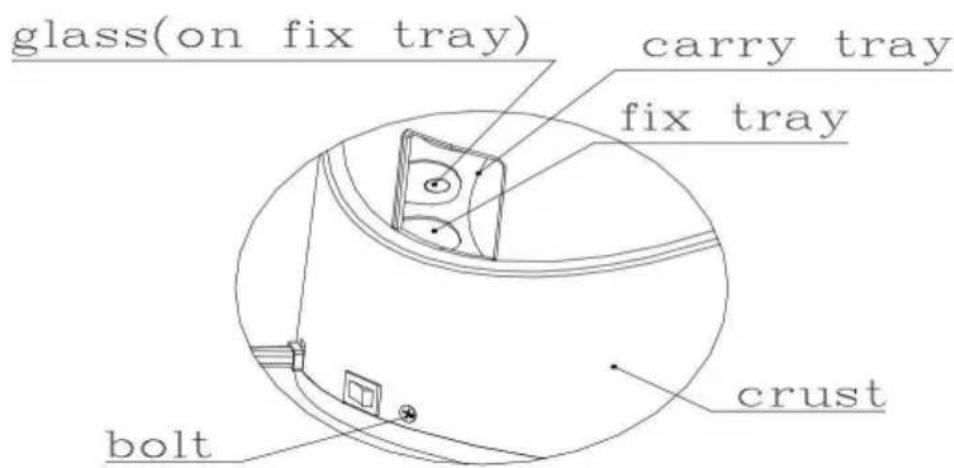

EA : Cela signifie que le capteur optique est bloqué. Arrêtez l'appareil, retirez le capot arrière, puis tournez le plateau de transport à la main. À la lumière extérieure, vous verré la vitre dans le coin supérieur gauche. Nettoyez ensuite la poussière qui s'y trouve. L'excès de poussière affecte le fonctionnement du capteur optique.

Si la machine apparaît souvent EA, cela peut être dû à un environnement de travail entraînant trop de poussière à l'intérieur de la machine, pour nettoyer les pièces interne de la machine, a : éteignez la machine et coupez l'alimentation, b : retirez 3 boulons au bas de la croûte, retirez la croûte, c : nettoyez la poussière, terminez par réinitialiser.

E1 •..E8 signifie que le capteur de comptage est bloqué. (Selon le diamètre de la pièc de courte à longue portée)

E9 signifie que le capteur de fonctionnement est bloqué.

Si cela ne donne aucun effet après le nettoyage des pièces internes ainsi que des capteurs, la machine doit être réparée.

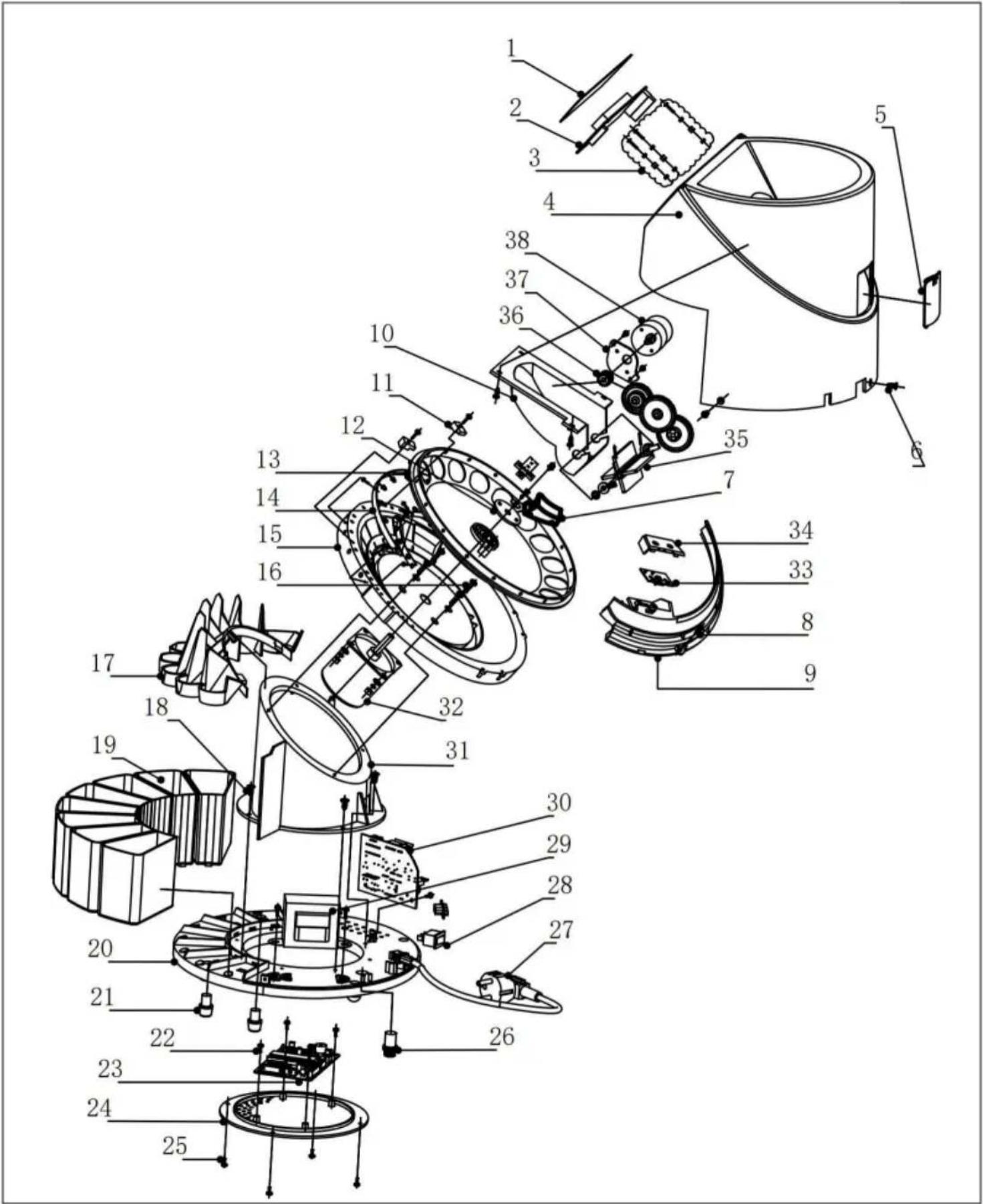

Non.	Nom	Non.	Nom
1	Panneau de contrôle	20	Piédestal
2	Panneau d'affichage	21	pieds en caoutchouc
	Vis	22	Vis
3 4	Croûte	23	Carte mère
5	Quatrième de couverture	24	Couvercle inférieur
6		25	VisVis
7	Capteur decourse	26	Fusible
	Blocage de correction	27	Fil d'alimentation
8 Interrupteur d'alimentation9 Vis		28
10	Trémie	29	Transfermor
11	Bloc à gratter	30	Carte d'alimentation
12	Plateau àcoins	31	Incliné
13	Plateau de transport	32	Moteur principal
14	Capteur de comptage	33	Test du capteur
15	Distinguér le plateau à pièces	34	Test du couvercle du capteur
16	Vis	35	turbine
17	Canal	36	Ensemble d'engrenages
18	Vis	37	Base motrice adjointe
19	Tiroir	38	Moteur d'assistance

Fabricant : Shanghaimuxinmuyeyouxiangongsi Adresse :

Shuangchenglu 803nong11 hao1602A-1609shi, baoshanqu, shanghai 200000 CN. importé vers

AUS : SIHAOPTYLTD, 1ROKEVASTREETEASTWOODNSW2122 Australie

Représentant du

RoyaumeUni

YH CONSULTING LIMITÉE.

60329 Francfort-sur-le-Main.

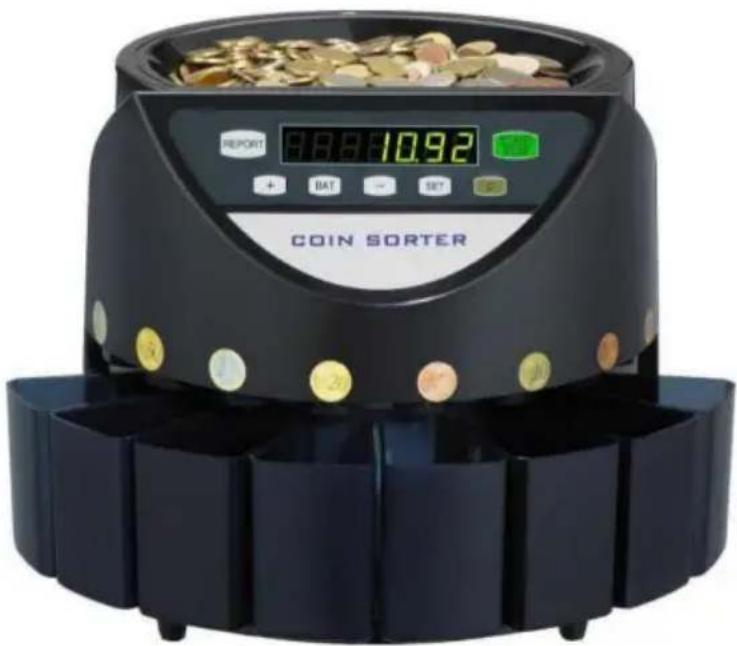

MODELL: KSW550-1
