| Marque | Vevor |
| Modèle | KSW850 |
| Type de produit | Compteuse et trieuse de pièces |
| Dimensions (L x l x H) | 360 x 280 x 350 mm |
| Poids net | Environ 9,6 kg |
| Alimentation | 120 V~, 60 Hz, 100 W (modèle US) ou 220-240 V~, 50 Hz, 100 W (modèle EU) |
| Fonctions principales | Comptage, mise en lots, mode ajout (ADD), mémorisation, tri de pièces mélangées, sélection de vitesse (SP1/SP2), arrêt automatique |
| Réglages | Bouton de réglage du diamètre et de l'épaisseur des pièces |
| Affichage | Écran LCD avec indicateurs de mode |
| Capacité de la trémie | Trémie standard + trémie extensible pour grandes quantités |
| Sorties | Sortie des pièces comptées, bac de rejet pour petites pièces, fixation pour sac ou tube |
| Sécurité | Fusible de protection, arrêt si capot ouvert, ne pas utiliser en milieu humide, débrancher avant entretien |
| Entretien et nettoyage | Nettoyer le capteur de comptage et le chemin des pièces avec une brosse ou un coton-tige imbibé d'alcool dénaturé ; vérifier et remplacer la courroie trapézoïdale si usée |
| Pièces détachées et réparabilité | Courroie trapézoïdale, fusible, sacs à pièces ; contacter le distributeur local pour entretien |
| Informations générales | Conforme FCC partie 15, directive DEEE 2012/19/UE ; fabricant : Shanghaimuxinmuyeyouxiangongsi, Shanghai, Chine |
FOIRE AUX QUESTIONS - KSW850 Vevor
Questions des utilisateurs sur KSW850 Vevor
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Compteuse de pièces et de billets au format PDF gratuitement ! Retrouvez votre notice KSW850 - Vevor et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil KSW850 de la marque Vevor.
MODE D'EMPLOI KSW850 Vevor
Assistance technique et certificat de garantie
électronique www.vevor.com/support
TRIEUR DE PIÈCES
MANUEL D'UTILISATION
MODÈLE N° : KSW850
Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.
« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.
VEVOR®
TOUGH TOOLS, HALF PRICE

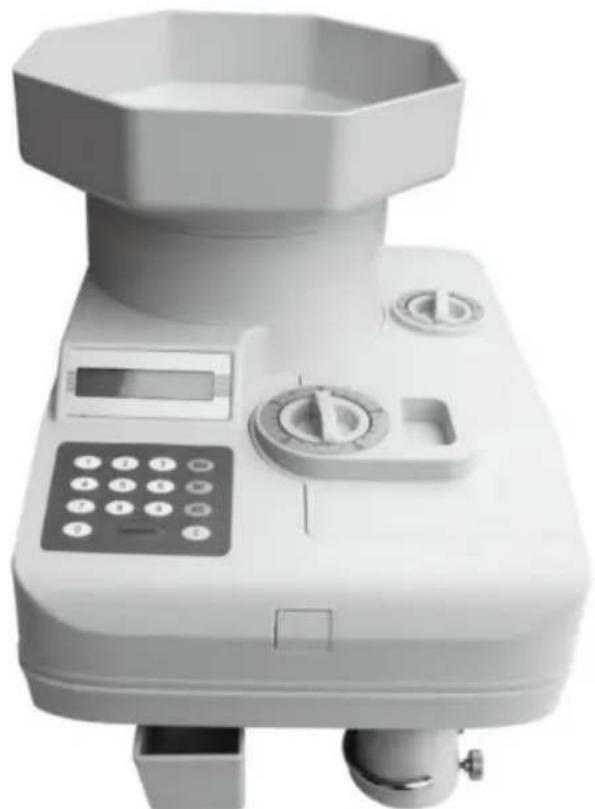

Trieur de pièces
MODÈLE N° : KSW850
Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter :
Assistance technique et certificat de garantie électronique www.vevor.com/support
Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.
AVERTISSEMENT:
Veuillez lire attentivement ce manuel avant d'utiliser le produit. Le non-respect de cette consigne peut entraîner des blessures graves.
Pour votre sécurité, il est très important que vous suiviez toujours les simples
Précautions à prendre : - N'utilisez
pas la machine si vous ou elle êtes mouillés. Utilisation de la machine
dans des conditions humides et mouillées, cela peut entraîner un risque de choc électrique pourrait entraîner des blessures graves.
-Utilisez uniquement le même type et la même valeur nominale lors du remplacement d'un fusible. Un fusible incorrect peut entraîner un risque d'incendie potentiel si un fusible de calibre supérieur est utilisé. utilisé.
-Assurez-vous que la machine et le système d'alimentation électrique domestique sont de la même tension. Une tension d'alimentation incorrecte pourrait provoquer un potentiel risque d'incendie.
- Coupez et débranchez l'alimentation avant d'effectuer l'entretien.
-Ne démarrez pas la machine lorsque le capot arrière est ouvert.
-Ne mettez pas vos doigts à l'intérieur de la trémie ou du canal lorsque la machine est en cours d'opération.
-Éteignez et débranchez l'alimentation lorsque vous ne l'utilisez pas pendant une longue période.
-Si vous avez des doutes, veuillez contacter votre distributeur local ou votre service commercial. agent, pour plus de conseils.
CARACTÉRISTIQUES TECHNIQUES
| Modèle | KSW850 |
| Note(s) | 120 Vca, 60 Hz, 100 WCA 220-240 V, 50 Hz, 100 W |
| Dimensions du produit(L x l x H) (mm) | 360*280*350 |
| Poids net (kg) | Environ 9,6 |
*Les produits tels que les spécifications, l'apparence et la conception sont sujets à modification sans préavis.

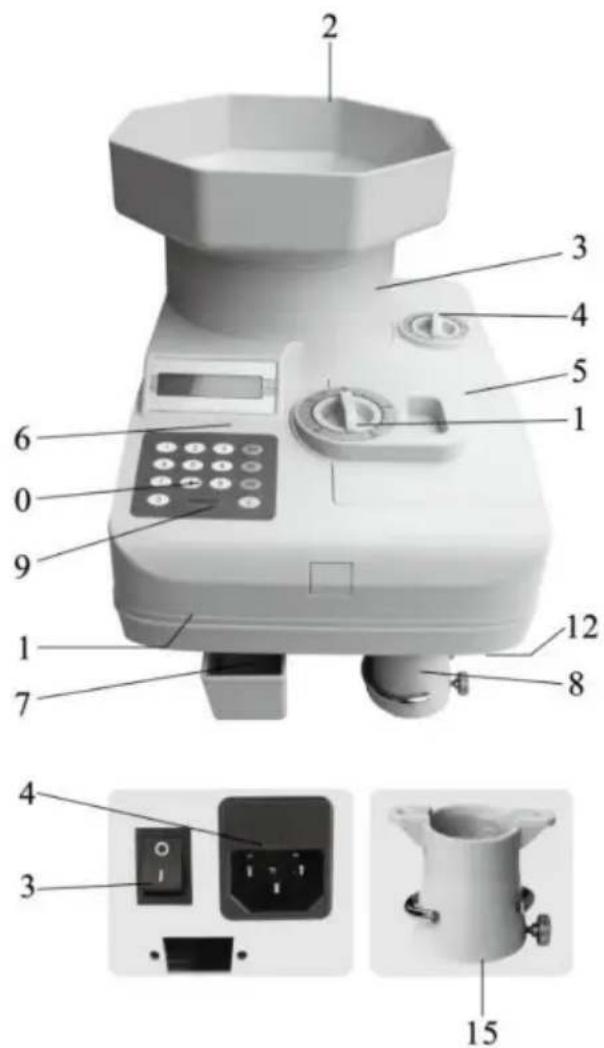

VUE D'ENSEMBLE DE LA MACHINE
Informations générales
- Bouton de réglage du diamètre 2.
Trémie étendue 3. Trémie 4.
Bouton de
réglage de l'épaisseur 5. Couvercle latéral
-
Couvercle supérieur
-
Boîte à pièces rejetées 8.
Sortie des pièces
- Touche START/STOP 10.
Panneau de commande 11.
Couvercle inférieur
-
Rondelle en caoutchouc
-
Interrupteur d'alimentation
-
Prise d'alimentation
-
Fixation pour sac à pièces de monnaie
| Clé | Description de la fonction |
| Touche NUMÉRIQUE | Appuyez sur la touche numérique à dix chiffres pour saisir le lot souhaité nombre. |
| UN | Appuyez sur cette touche pour définir le numéro de lot souhaité. |
| MEM | Appuyez sur cette touche pour ajouter le nombre actuel dans la mémoire. |
| AJOUTER | Appuyez sur cette touche pour compter sous le mode de comptage Ajouter. |
| C | Appuyez sur cette touche pour effacer le numéro de comptage actuel. |
| DÉMARRER / ARRÊTER | Démarrer ou arrêter la machine. |
PRÉCAUTIONS
Précautions
Avant de mettre les pièces dans la trémie, veuillez retirer tout le papier
des chutes, des peluches, des élastiques, etc., qui peuvent être mélangés aux pièces.
Les objets étrangers peuvent provoquer un blocage ou un comptage défectueux.
N'ouvrez pas le couvercle supérieur lorsque les pièces se trouvent dans la trémie. Lorsque vous utilisez un sac pour collecter des pièces, veuillez placer le bas de la pie sac sur le sol ou sur un support pour éviter que la machine ne bascule sur.
Procédures d'exploitation
Si vous avez une grande quantité de pièces à être compté, installer l'extension Trémie (fournie) comme schéma de droite.
Si vous n'avez pas besoin de la trémie étendue, vous pouvez tourner la trémie dans le sens inverse des aiguilles d'une montre et tirez vers le haut la trémie étendue.
Allumez l'interrupteur d'alimentation, l'écran affichera « O » à droite et affiche « sp1 » ou « sp2 » sur la gauche, la machine choisit sp1 ou sp2 en versant vitesse de la trémie à pièces, la machine est prête à commencer à compter.
Réglez le bouton de réglage du diamètre de la pièce sur dénomination souhaitée selon la diamètre de la pièce en millimètres.
Réglez le bouton de réglage de l'épaisseur de la pièce sur la dénomination souhaitée selon la épaisseur de la pièce en millimètres.
Fixez un sac à pièces ou un tube à pièces sur la fixation de sortie des pièces. Lorsque vous utilisez un sac à pièces, veuillez placer le fond du sac à pièces sur le sol ou sur un support pour empêcher la machine de basculer; installer la boîte de rejet de pièces sur le côté de la machine; s'il y a beaucoup de petites pièces mélangées, veuillez installez l'accessoire pour sac à pièces de rejet sur la sortie de rejet, puis suspendez le sac à pièces dessus.
Choisissez la vitesse de versement de la trémie à pièces.
Appuyez simultanément sur la touche « c » et la touche « 1 », l'écran affichera « SP1 » ou « SP2 » :
Si le diamètre de la pièce est < 22 mm, veuillez choisir « SP2 ».
Si le diamètre des pièces ≥ 22 mm, veuillez choisir « SP1 ».
Placez les pièces dans la trémie et appuyez sur la touche « START/STOP ».
Le décompte va commencer.
Lorsque le total du compte atteint la quantité du lot ou qu'il n'y a plus de pièce dans le trémie, la machine s'arrêtera automatiquement.
Si le comptage actuel doit être arrêté à mi-chemin, appuyez sur TOUCHE « START/STOP », le comptage s'arrêtera avec la touche « START/STOP »
Appuyez à nouveau sur la touche et la machine redémarre. Les comptages précédents sont conservés, et un nouveau nombre leur sera ajouté.
Une fois le comptage terminé, appuyez sur la touche « C » pour effacer l'affichage, le L'affichage du compteur sera réinitialisé sur « o ».
Une fois le comptage terminé, si le numéro de comptage sur l'écran doit être réservé en mémoire, appuyez sur la touche "MEM". L'écran affichera afficher "MEM" sur la gauche.
Si vous souhaitez rechercher le nombre total de données stockées en mémoire, appuyez sur la touche « C » puis sur la touche « MEM ». L'écran affichera le nombre total de données stockées en mémoire et effacer la mémoire simultanément.
Mode continu
Lorsque le numéro de lot est 0, la machine ne s'arrêtera pas de compter jusqu'à ce que tous les les pièces ont été comptées.
Mode d'ajout
Appuyez sur la touche "ADD", l'écran affiche "ADD" sur la gauche, la machine sous le mode de comptage ADD, c'est-à-dire que le nombre de comptage sera s'accumuler sur la base du nombre compté.
Mode par lots
Définir le numéro de lot
Appuyez sur la touche « BAT », puis entrez le numéro de lot et appuyez enfin sur
Appuyez sur la touche « START/STOP » pour confirmer. Lorsque l'écran affiche « BAT » à gauche, le lot a été défini.
Effacer les paramètres du lot
Appuyez sur la touche « BAT », puis entrez 0, et enfin appuyez sur la touche « START/STOP » pour confirmer.
Lorsque le « BAT » sur le côté gauche de l'écran disparaît, le réglage du lot a été effacé.
Commence à compter
Il peut être compté après que le lot ait été défini. Dans ce mode, la machine s'arrêtera automatiquement lorsque le total du compte atteindra la quantité du lot.
Appuyez sur la touche « START/STOP » pour lancer le comptage du lot suivant.
Fonction mémoire
Le réglage du lot peut être mémorisé automatiquement.
Procédures opérationnelles pour le tri des pièces mélangées
Avant de mettre les pièces dans la trémie, veuillez retirer tout le papier
des chutes, des peluches, des élastiques, etc., qui peuvent être mélangés aux pièces de monnaie.
les objets peuvent provoquer un blocage ou un comptage défectueux.
Réglez le bouton de réglage du diamètre de la pièce et l'épaisseur de la pièce
Bouton de réglage de la position de la pièce la plus grosse et la plus épaisse dans le mélange pièces.
Fixez un sac à pièces ou un tube à pièces sur le support de sortie de pièces. Installer l'accessoire de sac de pièces de rejet sur le côté de la machine, puis installez le sac à pièces dessus. Assurez-vous que le fond du sac à pièces repose sur le sol ou sur une support, pour empêcher la machine de basculer.
Placez toutes les pièces mélangées dans la trémie et appuyez sur la touche « START/STOP » pour démarrer le comptage. La machine s'arrêtera lorsque le total du comptage sera atteint. atteint la quantité du lot (en mode comptage de lots), ou après que la machine termine le comptage de toutes les pièces dans la trémie (en comptage continu mode). Le nombre compté s'affiche sur l'écran. Une fois que vous fini de compter toutes les pièces dans la trémie, toutes les petites pièces seront rejetées dans le sac de pièces rejetées. Placez ensuite toutes les pièces rejetées dans le Hopper à nouveau pour trier les prochaines plus grosses pièces.
Réglez le bouton de réglage du diamètre de la pièce et l'épaisseur de la pièce Réglez le bouton sur la position de la prochaine plus grosse pièce dans les pièces mélangées, et vous pouvez suivre les étapes ci-dessus pour trier toutes les prochaines plus grosses pièces dans les pièces mélangées.
Ajuster le canal pour les pièces de dimension inconnue
-
Ouvrez le couvercle latéral, insérez la pièce dans la patte du canal, puis ajustez bouton d'épaisseur et conservez un espace de 0,3 mm entre les canaux la hauteur de la patte et l'épaisseur de la pièce.
-
Tirez les pièces dans l'orbite, puis ajustez le bouton de diamètre et maintenez-le enfoncé. 0,2 mm
jeu entre la largeur de l'orbite et le diamètre de la pièce.
-
Pincez la courroie trapézoïdale pour faire passer les pièces en douceur sur l'orbite.
-
Comptez avec une petite quantité de pièces plusieurs fois, s'il n'y a pas d'erreur, comptez en grande quantité.

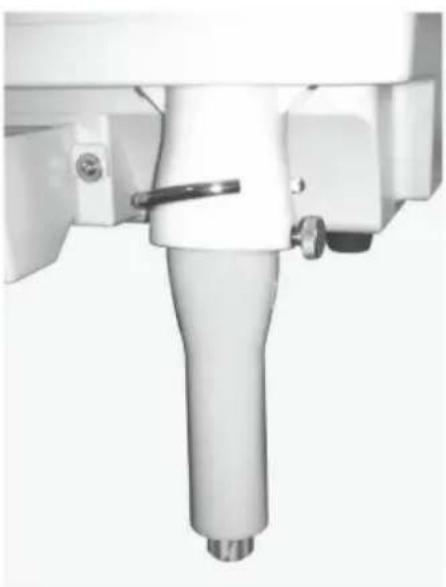

Installer le support de tube à pièces
Dévisser la vis de serrage comme le schéma de droite.
Installez le support du tube à pièces comme indiqué schéma, puis serrez la vis de serrage pour verrouiller le porte-tube.

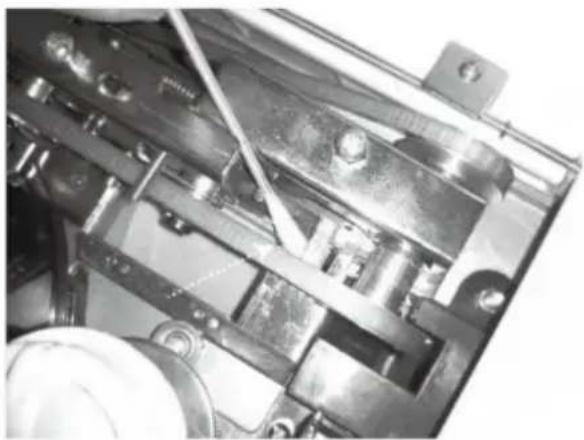

Blocage du chemin de distribution
des pièces : lorsque des pièces sont coincées dans le chemin de distribution des pièces, faites tourner le bouton de diamètre dans le sens inverse des aiguilles d'une montre pour libérer la plaque de guidage gauche. La pièce coincée tombera dans la boîte à pièces rejetées, et vous pourrez alors réajuster le bouton de diamètre.

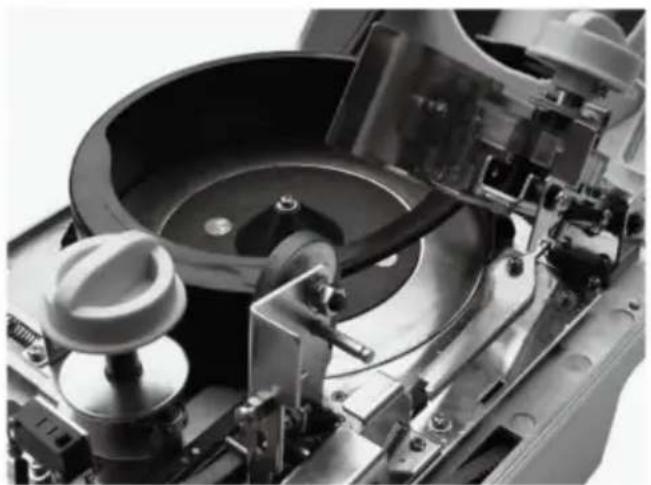

Blocage du disque centrifuge : si des
objets étrangers sont mélangés à des pièces dans la trémie, un blocage peut se produire entre le disque centrifuge et la plaque de guidage des pièces.

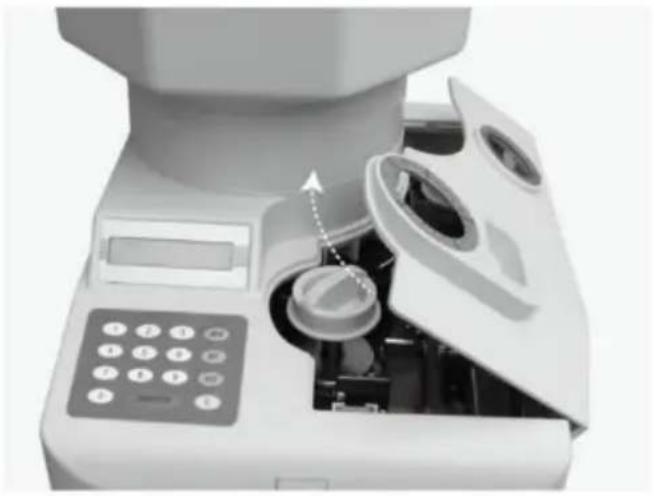

Ouvrir le capot latéral
Tirez ensuite le bras de la poulie d'alimentation avant vers le haut et poussez et tirez la plaque de verrouillage vers le haut pour retirer les objets étrangers.

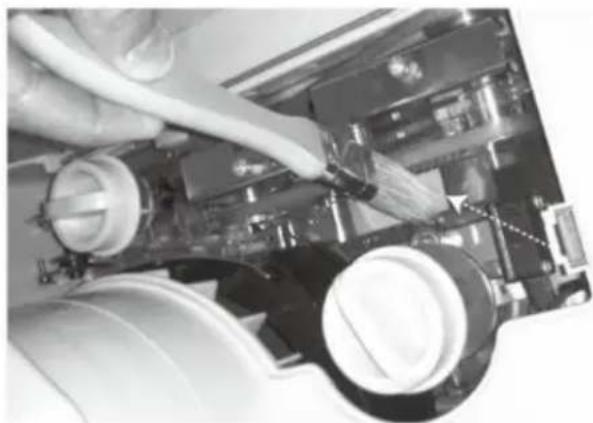

L'écran LCD affiche « EJ » : allumez
la machine. Si le capteur de comptage est recouvert de poussière, l'écran LCD affichera « EJ ».
Veuillez retirer la courroie trapézoïdale, nettoyez le capteur de comptage à l'aide d'un coton-tige imbibé d'alcool dénaturé.
Assurez-vous de couper l'alimentation principale avant de procéder à l'entretien quotidien.
Nettoyez le chemin de pièces et le capteur de comptage au moins une fois par jour avec une brosse.
Vérifiez si la courroie d'alimentation est sale ou usée.
S'il est sale, nettoyez-le à l'aide d'un chiffon doux imbibé d'alcool dénaturé.
c'est un ver, remplacez-le par une nouvelle courroie.
Si la machine nécessite un entretien ou des pièces de réparation supplémentaires, veuillez contacter votre distributeur local.

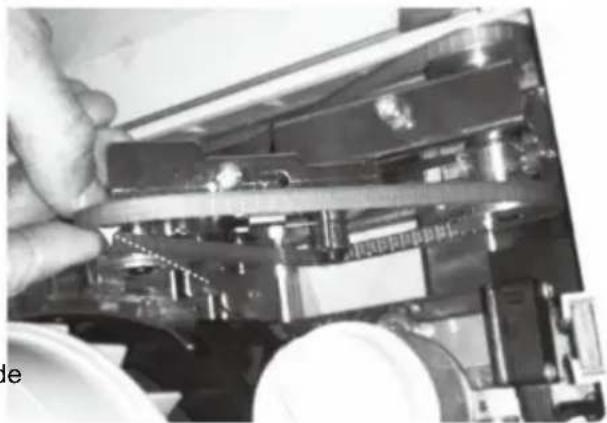

Comment remplacer la courroie trapézoïdale
Ouvrez le capot supérieur, tirez le bras de la poulie d'alimentation avant vers le haut, puis retirez la courroie trapézoïdale de la machine, puis placez une nouvelle courroie trapézoïdale sur la machine. Poulies
Élimination correcte
Ce produit est soumis aux dispositions de la directive européenne 2012/19/UE. Le symbole représentant une poubelle à roulettes barrée indique que le produit doit faire l'objet d'une collecte sélective des déchets dans l'Union européenne. Cela s'applique au produit et à tous les accessoires marqués de ce symbole. Produits marqués
en tant que tel, il ne peut pas être jeté avec les ordures ménagères normales, mais doit être déposé dans un point de collecte pour le recyclage des appareils électriques et électroniques.
Informations FCC :
ATTENTION : Les changements ou modifications non expressément approuvés par la partie responsable de la conformité pourrait annuler l'autorité de l'utilisateur à exploiter le équipement!
Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis à les deux conditions suivantes :
1) Ce produit peut provoquer des interférences nuisibles.
2) Ce produit doit accepter toute interférence reçue, y compris interférences pouvant entraîner un fonctionnement indésirable.
AVERTISSEMENT : Les changements ou modifications apportés à ce produit non expressément approuvé par la partie responsable de la conformité pourrait annuler l'autorisation de l'utilisateur autorisation d'exploiter le produit.
Remarque : Ce produit a été testé et jugé conforme aux limites de un appareil numérique de classe B conformément à la partie 15 des règles de la FCC ; ces limites sont conçus pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.
Ce produit génère, utilise et peut émettre de l'énergie radiofréquence, et s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantir qu'aucune interférence ne se produira dans une installation particulière. Si cela Le produit provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en rallumant le produit, l'utilisateur est encouragés à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes.
- Réorienter ou déplacer l'antenne de réception.
- Augmenter la distance entre le produit et le récepteur.
- Brancher le produit sur une prise d'un circuit différent de celui auquel le récepteur est connecté.
- Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.
Fabricant : Shanghaimuxinmuyeyouxiangongsi Adresse :
Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australie
Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
