MANUALE UTENTE KSW850 Vevor

Supporto tecnico e certificato di garanzia elettronica

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principa

VEVOR®

TOUGH TOOLS, HALF PRICE

Selezionatore di monete

MODELLO NUMERO: KSW850

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

AVVERTIMENTO:

Si prega di leggere attentamente questo manuale prima di utilizzare il prodotto. In caso contrario, può provocare gravi lesioni.

Per la tua sicurezza è molto importante che tu segua sempre le semplici istruzioni Precauzioni come di seguito:

- Non utilizzare la macchina se si è umidi o bagnati. Utilizzo della macchina in condizioni di bagnato e umidità può comportare un rischio di scossa elettrica che potrebbe causare lesioni gravi.

-Utilizzare solo lo stesso tipo e la stessa potenza quando si sostituisce un fusibile. Utilizzando un Un fusibile non corretto può causare un potenziale rischio di incendio se si utilizza un fusibile con un valore nominale più elevato. usato.

-Assicurarsi che sia la macchina che l'impianto elettrico domestico siano

della stessa tensione. Una tensione di alimentazione non corretta potrebbe causare un potenziale rischio di incendio.

-Spegnere e scollegare l'alimentazione prima di effettuare la manutenzione.

-Non avviare la macchina quando il coperchio posteriore è aperto.

-Non mettere le dita all'interno della tramoggia o del canale quando la macchina è in funzione in funzione.

- Spegnere e scollegare l'alimentazione quando non si utilizza per un lungo periodo.

- In caso di dubbi, contattare il distributore locale o il reparto vendite. agente, per ulteriori consigli.

SPECIFICHE TECNICHE

Modello	KSW850
Valutazione(i)	120 V CA, 60 Hz, 100 WAC220-240V, 50Hz, 100W
Dimensioni del prodotto(Lunghezza x Larghezza x Altezza)(mm)	360*280*350
Peso netto (kg)	Circa 9.6

*Specifiche, aspetto e design dei prodotti sono soggetti a modifiche senza preavviso.

PANORAMICA DELLA MACCHINA

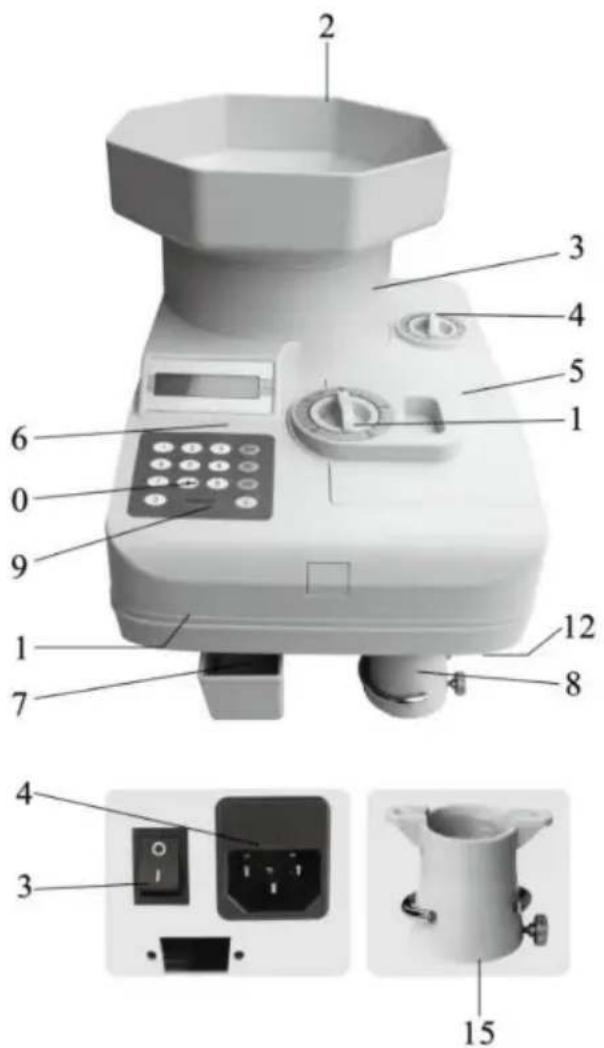

Informazioni generali

1. Manopola di regolazione del diametro
2. Tramoggia estesa 3.

Tramoggia 4.

Manopola di regolazione dello spessore 5.

Coperchio laterale

1. Coperchio superiore
2. Contenitore per monete
   rifiutate 8. Uscita monete
3. Tasto START/STOP 10.

Pannello operativo 11.

Coperchio inferiore

1. Rondella in gomma
2. Interruttore di alimentazione
3. Presa di corrente 15.

Attacco per sacchetto per monete scartate

Chiave	Descrizione della funzione
Tasto NUMERICO	Premere il tasto numerico per immettere il lotto desiderato numero.
UNO	Premere questo tasto per impostare il numero di lotto desiderato.
MEM	Premere questo tasto per aggiungere il numero del conteggio attuale alla memoria.
AGGIUNGERE	Premere questo tasto per effettuare il conteggio in modalità Conteggio addizionale.
C	Premere questo tasto per cancellare il conteggio attuale.
AVVIO / ARRESTO	Avviare o arrestare la macchina.

PRECAUZIONI

Precauzioni

ÿ Prima di mettere le monete nella tramoggia, rimuovere tutta la carta ritagli, pelucchi, elastici, ecc., che potrebbero essere mescolati alle monete.ÿ Corpi estranei possono causare inceppamenti o conteggi errati.

ÿ Non aprire il coperchio superiore quando le monete sono nella tramoggia. ÿ Quando si utilizza un sacchetto per raccogliere le monete, posizionare il fondo del sacchetto sacco sul pavimento o su un supporto per evitare che la macchina si ribalti Sopra.

Procedure operative

ÿ Se hai una grande quantità di monete da essere contati, installare l'Extended Tramoggia (fornita) come da schema a destra.

ÿ Se non hai bisogno della tramoggia estesa, puoi ruotare la tramoggia in senso antiorario e tirare verso l'alto la tramoggia estesa.

y Accendere l'interruttore di alimentazione, il display mostrerà "O" sulla destra e mostra "sp1" o "sp2" sulla sinistra, la macchina sceglie sp1 o sp2 inpouring velocità del contenitore delle monete, la macchina è pronta per iniziare il conteggio.

ÿ Impostare la manopola di regolazione del diametro della moneta su denominazione desiderata secondo la diametro della moneta in millimetri.

ÿ Impostare la manopola di regolazione dello spessore della moneta su la denominazione desiderata secondo la spessore della moneta in millimetri.

ÿ Fissare un sacchetto per monete o un tubo per monete all'attacco per l'uscita delle monete. Quando utilizzare un sacchetto per monete, posizionare il fondo del sacchetto per monete sul pavimento o su supporto per evitare che la macchina si ribalti; installare il contenitore di scarto delle monete sul lato della macchina; se ci sono molte monete piccole mescolate, per favore installare l'accessorio per il sacchetto delle monete scartate sull'uscita di scarto, quindi appendere il sacchetto delle monete sopra.

ÿ Scegliere la velocità di immissione delle monete nel contenitore. Premere contemporaneamente il tasto "c" e il tasto "1", il display visualizzerà "SP1" o "SP2":

Se il diametro della moneta è <22 mm, selezionare "SP2". Se il diametro delle monete è 22 mm, selezionare "SP1".

ÿ Inserire le monete nella tramoggia e premere il tasto "sSTART/sSTOP". Inizierà il conteggio. Quando il conteggio totale raggiunge la quantità del lotto o non ci sono monete nel tramoggia, la macchina si fermerà automaticamente.

ÿ Se il conteggio attuale deve essere interrotto a metà, premere TASTO "START/STOP", il conteggio si fermerà, con il tasto "START/STOP" Premuto di nuovo, la macchina si riavvia. I conteggi precedenti vengono mantenuti e a loro verrà aggiunto un nuovo conteggio.

ÿ Una volta completato il conteggio, premere il tasto "C" per cancellare il display, il Il conteggio verrà ripristinato su "o".

ÿ Dopo aver completato il conteggio, se il numero di conteggio viene visualizzato sul display devono essere riservati in memoria, premere il tasto "MEM". Il display mostrerà mostra "MEM" sulla sinistra.

ÿ Se si desidera cercare il numero totale memorizzato nella memoria, premere il tasto "C" e quindi il tasto "MEM". Il display mostrerà il numero totale memorizzato nella memoria e cancellarla contemporaneamente.

Modalità continua

Quando il numero di lotto è 0, la macchina non smetterà di contare finché tutti i sono state contate le monete.

Aggiungi modalità

Premere il tasto "ADD", il display visualizza "ADD" sulla sinistra, la macchina nella modalità di conteggio ADD, vale a dire il numero di conteggio sarà accumularsi in base al numero contato.

Modalità batch

Imposta numero lotto

Premere il tasto "BAT", quindi immettere il numero di lotto e premere infine

Tasto "START/STOP" per confermare. Quando il display mostra "BAT" sulla sinistra, il lotto è stato impostato.

Cancella impostazione batch

Premere il tasto "BAT", quindi immettere 0 e infine premere il tasto "START/STOP" per confermare.

Quando la scritta "BAT" sul lato sinistro del display scompare, l'impostazione batch è stato cancellato.

Inizia a contare

Può essere conteggiato dopo che il batch è stato impostato. In questa modalità, la macchina si fermerà automaticamente quando il conteggio totale raggiunge la quantità del lotto.

Premere il tasto "START/STOP" per avviare il conteggio del lotto successivo.

Funzione di memoria

L'impostazione del batch può essere memorizzata automaticamente.

Procedure operative per la selezione delle monete miste

Prima di mettere le monete nella tramoggia, rimuovere tutta la carta

ritagli, pelucchi, elastici, ecc., che possono essere mescolati con le monete. Straniero

oggetti potrebbero causare inceppamenti o conteggi errati.

ÿ Impostare la manopola di regolazione del diametro della moneta e lo spessore della moneta. Manopola di regolazione sulla posizione della moneta più grande e spessa nel mix monete.

ÿ Fissare un sacchetto per monete o un tubo per monete all'accessorio per l'uscita delle monete. Installare l'accessorio per il sacchetto delle monete scartate sul lato della macchina, quindi installarlo il sacchetto delle monete su di esso. Assicurarsi che il fondo del sacchetto delle monete sul pavimento o su un supporto, per evitare che la macchina si ribalti.

ÿ Mettere tutte le monete miste nella tramoggia e premere il tasto "START/STOP" per avviare il conteggio.

La macchina si fermerà quando il conteggio totale

raggiunge la quantità del lotto (in modalità conteggio lotti), o dopo che la macchina

completa il conteggio di tutte le monete presenti nell'Hopper (in conteggio continuo)

modalità). Il numero contato verrà visualizzato sul display. Dopo aver

finito di contare tutte le monete nella tramoggia, tutte le monete piccole saranno

rifiutate nel sacchetto delle monete rifiutate. Quindi mettere tutte le monete rifiutate nel

Hopper di nuovo per selezionare le monete più grandi.

ÿ Impostare la manopola di regolazione del diametro della moneta e lo spessore della moneta

Regolando la manopola sulla posizione della moneta più grande successiva tra le monete miste, puoi

seguire i passaggi precedenti per ordinare tutte le monete più grandi successive

le monete miste.

Regola il canale per monete di dimensioni sconosciute

1. Aprire il coperchio laterale, inserire la moneta nella patta del canale e quindi regolare

pulsante di spessore e mantenere 0,3 mm di spazio tra il canale

l'altezza della patta e lo spessore della moneta.

1. Tirare le monete nell'orbita, quindi regolare il pulsante del diametro e mantenere 0,2 mm

distanza tra la larghezza dell'orbita e il diametro della moneta.

1. Tirare la cinghia trapezoidale per far passare le monete attraverso l'orbita senza problemi.

2. Contare con una piccola quantità di moneta per diverse volte, se non ci sono errori, contare in grande quantità.

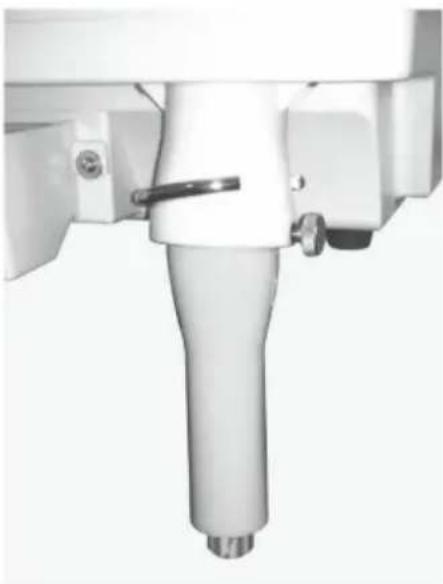

Installare il porta-tubi per monete

ÿ Svitare la vite di serraggio

come nel diagramma a destra.

ÿ Installare il supporto del tubo per monete come indicato schema, quindi serrare la vite di fissaggio per bloccare il porta-tubi.

RISOLUZIONE DEI PROBLEMI

Risoluzione dei problemi

Inceppamento della pista delle

monete: quando le monete sono inceppate nella pista delle monete, ruotare la manopola del diametro in senso antiorario per rilasciare la piastra di guida sinistra. La moneta inceppata cadrà nella scatola delle monete rifiutate, quindi è possibile regolare nuovamente la manopola del diametro.

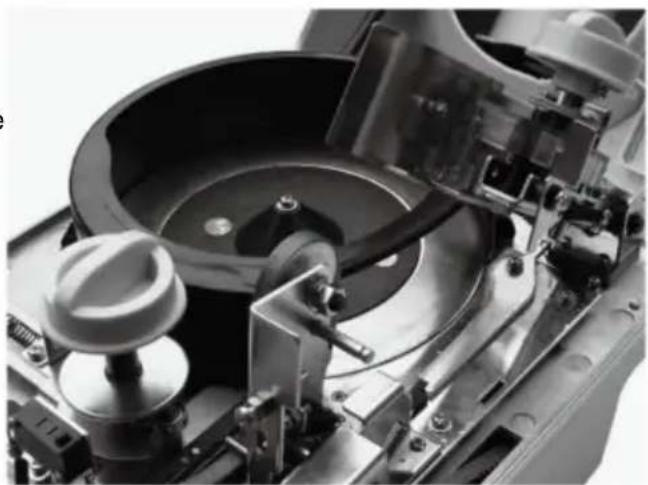

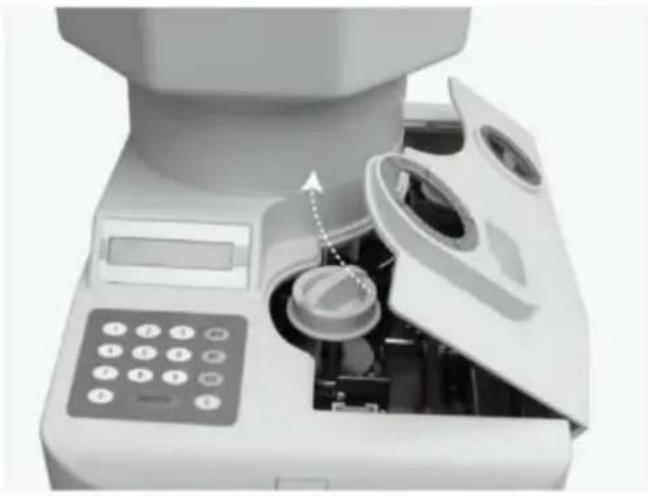

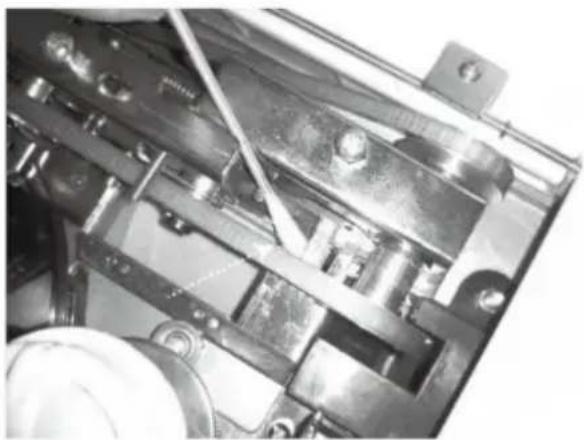

Inceppamento del disco centrifugo: se

nella tramoggia si mescolano oggetti estranei alle monete, potrebbe verificarsi un inceppamento tra il disco centrifugo e la piastra guida monete.

ÿ Aprire il coperchio laterale

ÿ Quindi tirare verso l'alto il braccio della puleggia di alimentazione anteriore e spingere e tirare la piastra di bloccaggio verso l'alto per rimuovere gli oggetti estranei.

accendere la macchina. Se il sensore di conteggio è coperto di polvere, il display LCD visualizzerà

"EJ", rimuovere la cinghia trapezoidale, pulire il sensore di conteggio utilizzando un bastoncino di cotone con alcol denaturato.

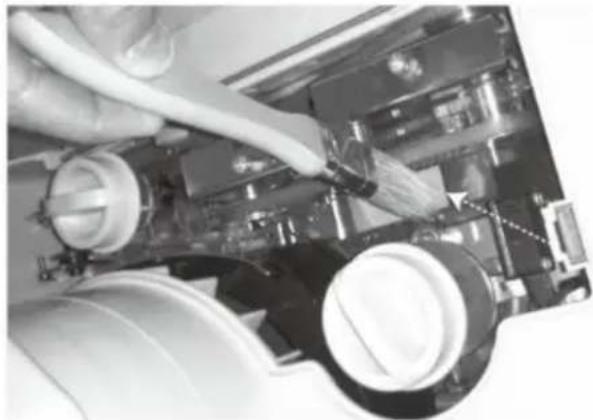

Manutenzione giornaliera

ÿ Assicurarsi di spegnere l'alimentazione principale prima di procedere alla manutenzione giornaliera.

ÿ Pulire la pista di scorrimento delle monete e il sensore di conteggio almeno una volta al giorno con una spazzola.

ÿ Controllare se la cinghia di alimentazione è sporca o usurata.

Se è sporco, pulirlo utilizzando un panno morbido imbevuto di alcol denaturato.Se

è una vite senza fine, sostituirla con una nuova cinghia.

ÿ Se la macchina necessita di assistenza o di parti di ricambio aggiuntive, contattare il distributore locale.

Come sostituire la cinghia trapezoidale

ÿ Aprire il coperchio superiore, tirare verso l'alto il braccio della puleggia di alimentazione anteriore, quindi rimuovere la cinghia trapezoidale dalla macchina, quindi installare una nuova cinghia trapezoidale sulla Pulegge

Smaltimento corretto

Questo prodotto è soggetto alle disposizioni della Direttiva europea 2012/19/UE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata dei rifiuti nell'Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati

pertanto non possono essere smaltiti insieme ai normali rifiuti domestici, ma devono essere portati presso un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

Informazioni FCC:

ATTENZIONE: Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbe invalidare l'autorità dell'utente di utilizzare il attrezzatura!

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto a le due condizioni seguenti:

1) Questo prodotto può causare interferenze dannose.
2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, inclusa interferenze che potrebbero causare un funzionamento indesiderato.

ATTENZIONE: Cambiamenti o modifiche a questo prodotto non espressamente approvato dalla parte responsabile della conformità potrebbe invalidare l'utente autorità di utilizzare il prodotto.

Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per un dispositivo digitale di Classe B ai sensi della Parte 15 delle Norme FCC; questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale.

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e se non installato e utilizzato secondo le istruzioni, può causare interferenza dannosa alle comunicazioni radio. Tuttavia, non vi è alcuna garantire che non si verifichino interferenze in una particolare installazione. Se questo il prodotto provoca interferenze dannose alla ricezione radiofonica o televisiva, il che può essere determinato accendendo e spegnendo il prodotto, l'utente è incoraggiati a provare a correggere l'interferenza da uno o più dei seguenti misure.

• Riorientare o riposizionare l'antenna ricevente.
• Aumentare la distanza tra il prodotto e il ricevitore.
• Collegare il prodotto a una presa di corrente su un circuito diverso da quello a cui è collegato il ricevitore è connesso.
• Per assistenza, consultare il rivenditore o un tecnico radio/TV esperto.

Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Rappresentante della CE

E-CrossStu GmbH

Magonza Landstr.69,

60329 Francoforte sul Meno.
