KSW550-1 - Conta monete e banconote Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Contatrice e selezionatrice di monete e banconote
Marca	Vevor
Modello	KSW550-1
Alimentazione	AC 220-240 V / 50 Hz
Consumo elettrico	20 W
Velocità di conteggio	Fino a 300 unità/min
Capacità della tramoggia	Max. 700 pezzi
Capacità di ciascun cassetto	Da 50 a 300 pezzi
Display della preimpostazione lotto	LED a 3 cifre
Display del conteggio	LED a 4 cifre
Temperatura ambiente di funzionamento	0 °C a 40 °C
Umidità ambiente di funzionamento	30 % a 80 %
Numero di canali di selezione	8 canali (da E1 a E8)
Funzioni principali	Conteggio, selezione per diametro, preimpostazione lotto, rapporto di conteggio
Sicurezza	Arresto automatico in caso di errore, sensori ottici, fusibile di protezione
Manutenzione e pulizia	Pulizia dei sensori ottici, rimozione di corpi estranei, smontaggio del coperchio posteriore
Ricambi e riparabilità	Fusibile, motore principale, scheda madre, sensori, ecc. Riparazione da parte di tecnico qualificato
Garanzia	Garanzia elettronica tramite www.vevor.com/suDDOrt

Domande frequenti - KSW550-1 Vevor

Come impostare il numero di pezzi per lotto?

Premere il tasto SET per selezionare il canale, quindi utilizzare i tasti BAT, + e il tasto di regolazione per impostare il numero di pezzi desiderato (da 0 a 999). L'impostazione viene memorizzata automaticamente.

Cosa fare se la macchina visualizza l'errore EA?

L'errore EA significa che il sensore ottico è bloccato. Spegnere la macchina, rimuovere il coperchio posteriore, quindi pulire il vetro del sensore nell'angolo superiore sinistro con un panno morbido. Riavviare quindi.

Come pulire l'interno della macchina?

Spegnere e scollegare la macchina. Rimuovere i 3 bulloni alla base della parte inferiore (coperchio inferiore), quindi pulire la polvere all'interno. Riavvitare quindi il coperchio.

Cosa significano i codici di errore da E1 a E8?

Questi codici indicano che il sensore di conteggio di un canale è bloccato (in base al diametro del pezzo). Pulire i sensori corrispondenti o rimuovere i pezzi incastrati.

Come rimuovere un pezzo incastrato?

Usare un dito per spingere il pezzo incastrato verso l'alto nel canale in modo che cada nello spazio tra i canali. È anche possibile aprire il coperchio posteriore per accedere al meccanismo.

Posso usare un fusibile di diverso valore?

No, utilizzare solo un fusibile dello stesso tipo e dello stesso valore. L'uso di un fusibile errato può provocare un incendio.

La macchina può contare banconote?

No, questo modello è progettato solo per il conteggio e la selezione di monete. Per le banconote, utilizzare una contatrice di banconote dedicata.

Come consultare il rapporto di conteggio?

In modalità standby, premere il tasto RAPPORTO per visualizzare i risultati di ciascun canale. Premere il tasto C per uscire.

Qual è il numero massimo di pezzi nella tramoggia?

La tramoggia può contenere fino a 700 pezzi massimo. Non riempirla oltre per evitare inceppamenti.

Cosa fare se lo schermo rimane spento?

Verificare che la macchina sia collegata e che l'interruttore di alimentazione sia acceso. Se non si accende nulla, controllare il fusibile e sostituirlo se necessario. Contattare il supporto se il problema persiste.

MANUALE UTENTE KSW550-1 Vevor

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica

Queste sono le istruzioni originali, si prega di leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva la piena interpretazione del proprio manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di scusarci se non vi informeremo più in caso di aggiornamenti tecnologici o software sul nostro prodotto.

Simbolo SimboloDescrizione
	Avvertenza: Per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale distruzioni.
	SMALTIMENTO CORRETTO:Questo prodotto è soggetto alle disposizioni della normativa europea Direttiva2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata nell'Unione Europea. Questo vale per il prodotto e tutti gli accessori contrassegnati da questo simbolo.I prodotti contrassegnati come tali non possono essere smaltiti insieme ai normali rifiuti domestici, ma devono essere portati presso un punto di raccolta per il riciclaggio di apparecchiature elettriche edlettroniche.

AVVERTIMENTO!

Per la tua sicurezza, devi sempre seguire le semplici precauzioni riportate di seguito:

1. Non utilizzare la macchina se si è umidi o bagnati. L'utilizzo della macchina in condizioni di umidità può comportare il rischio di scosse elettriche con conseguenti lesioni gravi.
2. Utilizzare solo fusibili dello stesso tipo e potenza quando si sostituisce un fusibile. L'utilizzo di un fusibile errato può causare un potenziale rischio di incendio se si utilizza un fusibile di potenza superiore.
3. Assicurarsi che la macchina e la rete elettrica domestica abbiano la stessa tensione. Una tensione di alimentazione errata potrebbe causare un potenziale rischio di incendio.
4. Spegnere e scollegare l'alimentazione prima di eseguire la manutenzione.
5. Non avviare la macchina quando il coperchio posteriore è aperto.
6. Non mettere le dita all'interno della tramoggia o del canale quando la macchina

è in funzione.

1. Spegnere e scollegare l'alimentazione se non si utilizza il dispositivo per un lungo periodo.

2. In caso di dubbi, contattare il distributore locale o

agente di vendita, per ulterioronsigli.

1. Per ridurre il rischio di scosse elettriche, non smontare questo prodotto.

In caso di manutenzione o riparazione, rivolgersi a personale qualificato. L'apertura o la rimozione di coperture, come quella posteriore, può esporre l'utente a tensioni pericolose o ad altri rischi. Un riassemblaggio non corretto può causare scosse elettriche al successivo utilizzo dell'apparecchio.

1. Utilizzare solo il cavo fornito con l'unità. L'uso di altri cavi può provocare scosse elettriche, incendi o causare gravi danni all'unità. Se il

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo agente di assistenza o da personale qualificato per evitare pericoli.

1. Non utilizzare l'unità se il cavo di alimentazione è danneggiato o se la presa di corrente il contatto è allentato. Il mancato rispetto di queste istruzioni può causare scosse elettriche, incendi o altri pericoli.

2. Non posizionare oggetti pesanti sopra il cavo e non piegarlo eccessivamente poiché potrebbe danneggiarsi. Il mancato rispetto di queste istruzioni può causare scosse elettriche, incendi o altri pericoli.

3. Questa apparecchiatura non è adatta all'uso in luoghi in cui i bambini sono probabile che sia presente.

4. Il prodotto deve essere collegato tramite un cavo di alimentazione a un presa di corrente con messa a terra.

CONSERVARE QUESTE ISTRUZIONI

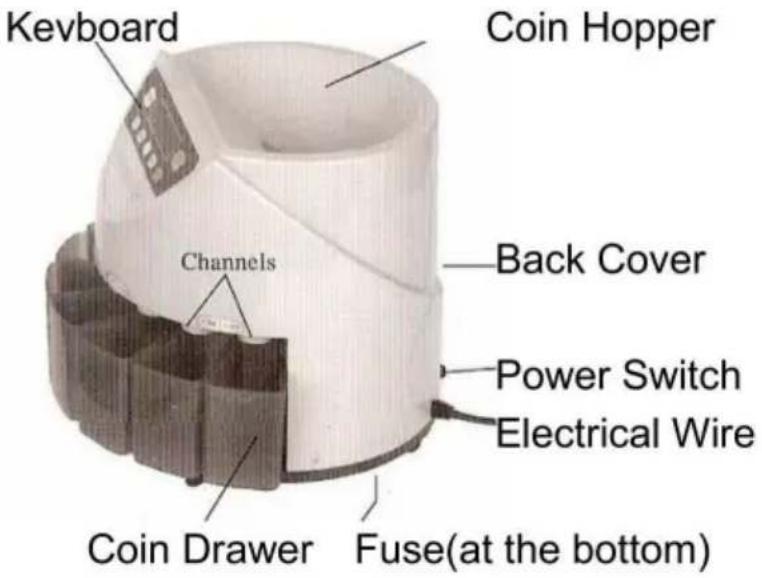

PANORAMICA DELLAMACCHINA

Temperatura ambiente	0°C~40°C
Umidità ambientale	30-80%
Capacità della tramoggia	Max. 700 unità
Ogni cassetto dell'emonete	50~300 unità
Numero di preimpostazione batch display	LED a 3ifre
Conteggio dei numeri display	LED a 4cifre
Fonte di alimentazione	AC220-240V/50HZ
Consumo energetico	20W
Velocità diconteggio	Max. 300 unità/min

**Nell'interesse della nostra politica di miglioramento continuo, le specifiche sono soggette a modifiche senza preavviso.

OPERAZIONE

1. Assicurarsi che la macchina sia posizionata su una superficie piana, quindi accenderla.

2. Impostare un batch previsto.

Ogni canale può essere impostato come un batch previsto (da 0 a 999).

Premere il tasto “SET” per selezionare il canale e il tasto “BAT”, il tasto e il tasto per impostare il numero di lotto previsto.

Nota 1: se alcuni canali impostano il lotto su 0, la macchina non interromperà questo canale anche se il cassetto è pieno, a meno cheenga

premuto il tasto "START/STOP" o che nessuna moneta cada attraverso il canale entro 20 secondi.

Nota 2: Tenere premuto “-” tasto per 7 secondi per impostare tutti i canali su

lotto 0.

Nota 3: l'impostazione batch può essere memorizzata automaticamente.

1. Inizia a contare

Inserire le monete nella tramoggia e premere il tasto "START/STOP" per iniziareggio.

Premere nuovamente il tasto "START/STOP" per interrompere il conteggio.

1. Controllare ileport

Premere il tasto “REPORT” in modo circolare quando la macchina è lo stato di standby può controllare i risultati del conteggio di ciascun canale.

Premere il tasto "C" per uscire da questa procedura di controllo.

MANUTENZIONE

AVVERTIMENTO!

SPEGNERE LA MACCHINA E STACCARE LA SPINA DALLA PRESA DI CORRENTE PRIMA DELLA SUCCESSIVA MANUTENZIONE!

1. La caduta di oggetti estranei nella tramoggia può causare inceppamenti o addirittura danneggiare la macchina! Evitare che oggetti estranei cadano all'interno.

Come mostrato di seguito, per rimuovere l'oggetto estraneo, basta aprire la parte posteriore

Coprire e rimuovere l'oggettestraneo.

1. Per rimuovere l'inceppamento della moneta, come mostrato nelle immagini seguenti, utilizzare un dito per spingere verso l'alto la moneta inceppata e lasciarla cadere dallo spazio.

1. Se la macchina è accesa, l'elettrone viene sottoposto a un test.

Potrebbe essere visualizzato uno dei seguenti messaggi di errore:

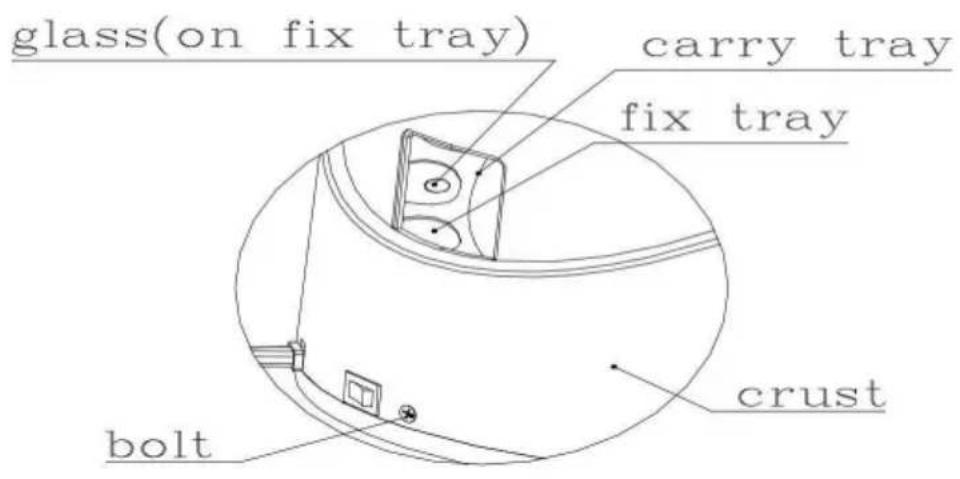

EA: Ciò significa che il sensore ottico è bloccato: spegnere la macchina e rimuovere il coperchio posteriore, quindi ruotare il vassoio di trasporto con le mani, alla luce esterna si vede il vetro nell'angolo in alto a sinistra, quindi rimuovere la polvere dal vetro. Perché c'è troppa polvere sul vetro e influisce sul funzionamento del sensore ottico.

Se la macchina visualizza spesso EA, potrebbe essere dovuto all'ambiente di lavoro che porta troppa polvere all'interno della macchina. Per pulire le parti interne della macchina, a: spegnere la macchina e interrompere l'alimentazione, b: rimuovere i 3 bulloni sul fondo della base, rimuovere la base, c: pulire la polvere, quindi ripristinare.

E1 •E8 Significa che il sensore di conteggio è bloccato. (A seconda del diametro della moneta da corto a lungo raggio)

E9 Significa che il sensore di marcia è bloccato.

Se dopo aver pulito le parti interne e i sensori non si ottiene alcun risultato, è necessario riparare la macchina.

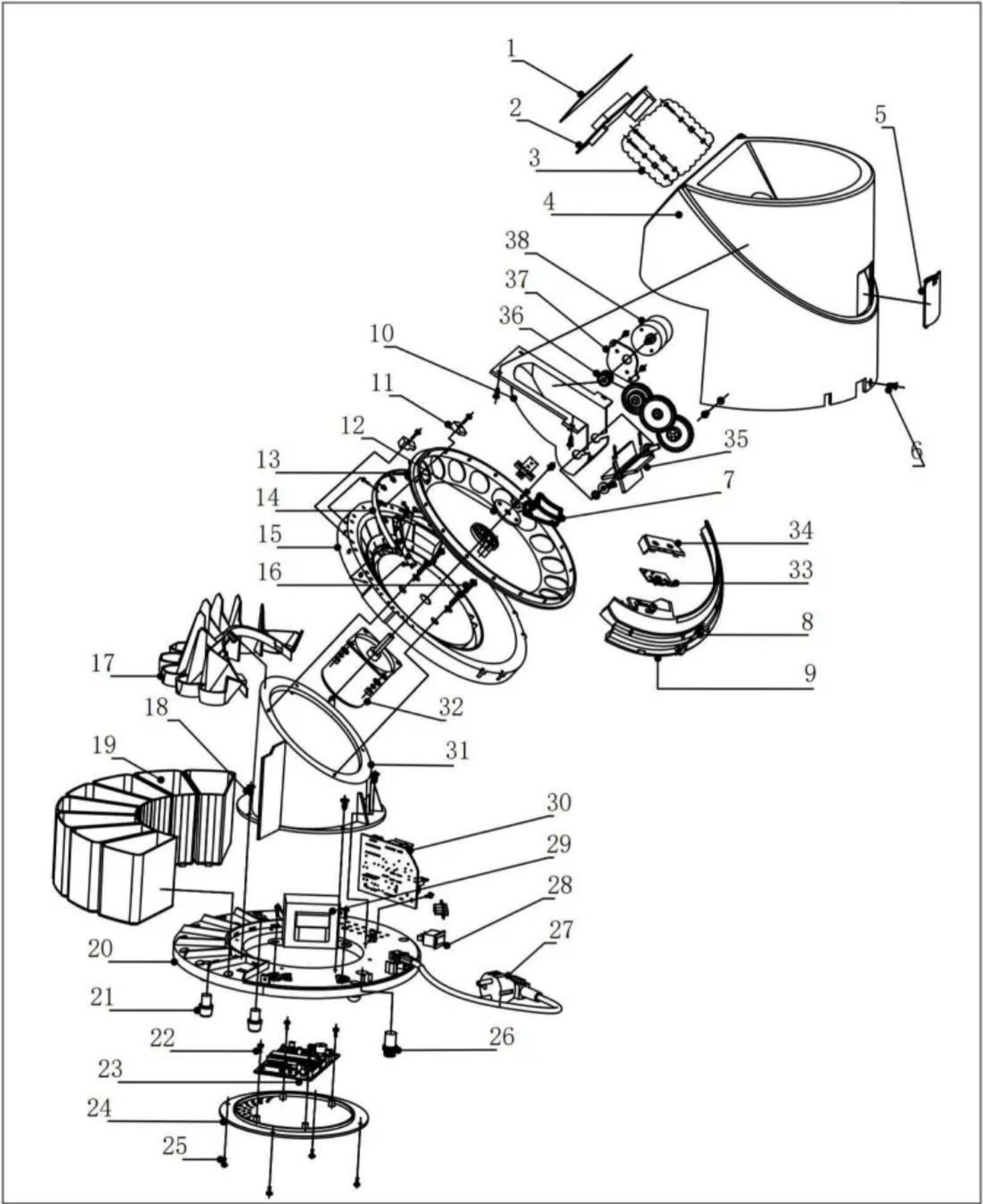

NO.	Nome	NO. Nome
1	Pannello di controllo	20	Piedistallo
2	Pannello espositivo	21	Piedini ingomma
	Vite	22	Vite
3 4	Crosta	23	Scheda madre
5	Copertina posteriore	24	Copertura inferiore
6	Vite	25	Vite
7	Sensore dicorsa	26	Fusibile
	Blocco fisso	27	Cavo di alimentazione
8 9	Vite	28	Interruttore di alimentazione
10	Tramoggia	29	Transfermor
11	Blocco scratch	30	Scheda di potenza
12	Vassoio per cunei	31	Inclinato
13	Vassoio per il trasporto	32	Motore principale
14	Sensore di conteggio	33	Sensore di prova
15	Vassoio portamonete Distinguish	34	Test del coperchio del sensore
16	Vite	35	Girante
17	Canale	36	Set di ingranaggi
18	Vite	37	Base motoria ausiliaria
19 Motore assistenteCassetto		38

Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11 hao1602A-1609shi, baoshanqu, shanghai 200000 CN. Importato in

Rappresentante della CE

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Francoforte sul Meno.

MODELO:KSW550-1
