GEBRUIKSAANWIJZING KSW550-1 Vevor
Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem gerust contact met ons op:
Technische ondersteuning en e-garantiecertificaat
Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Neemt u het ons niet kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.
| Symbool Symbol | Beschrijving |
 | Waarschuwing: Om het risico op letsel te verminderen, moet de gebruiker de gebruiksaanwijzing zorgvuldig lezen. |
 | CORRECTE VERWIJDERING: Dit product is onderworpen aan de bepalingen van de Europese Richtlijn 2012/19/EG. Het symbool met een doorgekruiste afvalcontainer geeft aan het product in de Europese Unie gescheiden afvalinzameling vereist. Dit voor het product en alle accessoires die met dit symbool van een gekeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huisvuil worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor de recycling van elektrische en elektronische apparaten. |
WAARSCHUWING!
Voor uw veiligheid moet u altijd de onderstaande eenvoudige voorzorgsmaatregelen in acht nemen:
- Gebruik de machine niet als u of de machine vochtig is. Het gebruik van de machine onder natte, vochtige omstandigheden kan leiden tot een elektrische schok die ernstig letsel tot gevolg kan hebben.
- Gebruik alleen zekeringen van hetzelfde type en met dezelfde waarde bij het vervangen ervan. Het gebruik van een verkeerde zekering kan brandgevaar opleveren als er een zekering met een hogere waarde wordt gebruikt.
- Zorg ervoor dat zowel het apparaat als het elektriciteitsnet in huis dezelfde spanning hebben. Een onjuiste netspanning kan brandgevaar opleveren.
- Schakel het apparaat uit en haal de stekker uit het stopcontact voordat u onderhoud uitvoert.
- Start het apparaat niet als de achterklep open is.
- Steek uw vingers niet in de trechter of het kanaal wanneer de machine draait.
is in werking.
- Schakel het apparaat uit en haal de stekker uit het stopcontact als u het langere tijd niet gebruikt.
- Mocht u twijfels hebben, neem dan contact op met uw lokale distributeur of verkoopagent, voor verder advies.
- Om het risico op een elektrische schok te verminderen, mag u dit product niet monteren.
Breng het naar gekwalificeerd servicepersoneel wanneer onderhoud of reparatie nodig is.
Het openen of verwijderen van afdekkingen, zoals de achterplaat, kan u blootstellen aan gevaarlijke spanningen of andere risico's. Onjuiste hermontage kan een elektrische schok veroorzaken wanneer het apparaat later wordt gebruikt.
- Gebruik uitsluitend de bij het apparaat geleverde kabel. Het gebruik van andere kabels kan leiden tot een elektrische schok, brand of ernstige schade aan het apparaat. Als de
Als het netsnoer beschadigd is, moet het door de fabrikant, diens serviceagent of een persoon met vergelijkbare kwalificaties worden vervangen om gevaar te voorkomen.
- Gebruik het apparaat niet als het netsnoer beschadigd is of als het stopcontact niet goed werkt. Het contact is los. Het niet opvolgen van deze instructies kan leiden tot een elektrische schok, brand of andere gevaren.
- Plaats geen zware voorwerpen op het snoer en buig het niet.
Overmatig gebruik kan schade veroorzaken. Het niet opvolgen van deze instructies kan leiden tot elektrische schokken, brand of andere gevaren.
- Deze apparatuur is niet geschikt voor gebruik op plaatsen waar kinderen waarschijnlijk aanwezig zijn.
- Het product moet via een netsnoer worden aangesloten op een stopcontact met aarding.
BEWAAR DEZE INSTRUCTIES

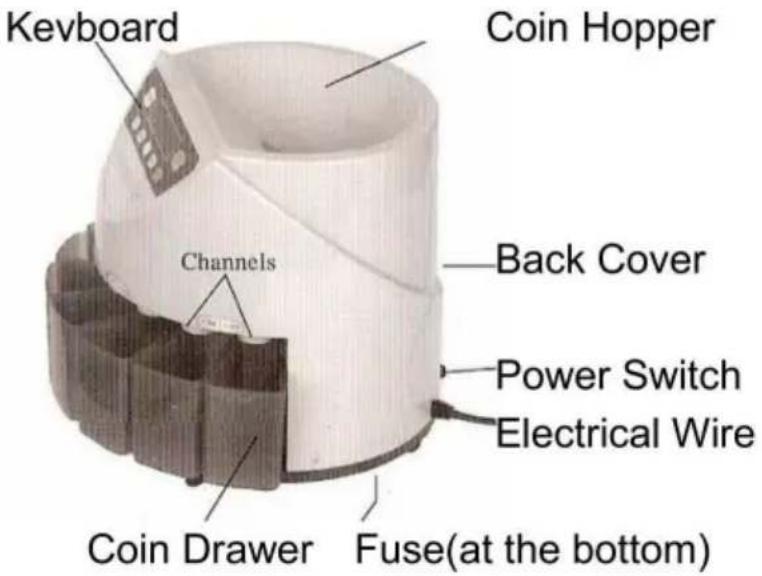

MACHINE OVERZICHT
| Omgevingstemperatuur | 0°C~40°C |
| Omgevingsvochtigheid | 30-80% |
| Trechtercapaciteit | Max. 700 eenheden |
| Elke muntenlade | 50~300 eenheden |
| Batch-voorinstellingsnummerweergave | 3 cijfers LED |
| Aantal tellenweergave | 4 cijfers LED |
| Stroombron | AC220-240V/50HZ |
| Stroomverbruik | 20W |
| Telsnelheid | Max. 300 eenheden/min |
In het belang van ons voortdurende beleid van voortdurende verbetering, kunnen specificaties zonder voorafgaande kennisgeving worden gewijzigd.
WERKING
- Zorg ervoor dat het apparaat waterpas staat en zet het apparaat vervolgens aan.
- Stel een verwachte batch in.
Elk kanaal kan worden ingesteld als een verwachte batch (van 0 tot 999).
Druk op de toets "SET" om het kanaal te selecteren en op de toets "BAT" om het verwachte batchnummer in te stellen.
om het verwachte batchnummer in te stellen.
Opmerking 1: Als sommige kanalen de batch op 0 zetten, stopt de machine dit kanaal niet, zelfs niet als de lade vol is, tenzij de "START/STOP"-toets ingedrukt of er binnen 20 seconden geen munt door het kanaal valt.
Opmerking 2: Houd de toets 7 seconden ingedrukt om alle kanalen in te stellen op partij 0.
Opmerking 3: De batchinstelling kan automatisch worden opgeslagen.
- Begin met tellen
Doe de munten in de trechter en druk op de "START/STOP"-knop om te beginnen met tellen.
Druk nogmaals op "START/STOP" om het tellen te stoppen.
- Controleer het rapport
Druk op de toets "RAPPORT" wanneer de machine in de stand-bymodus staat om de telresultaten van elk kanaal te bekijken.
Door op de "C"-toets te drukken kunt u deze controleprocedure verlaten.
ONDERHOUD
WAARSCHUWING!
SCHAKEL DE MACHINE UIT EN HAAL DE STEKKER UIT HET STOPCONTACT VOORDAT U AAN HET VOLGENDE ONDERHOUD GAAT!
- Een vreemd voorwerp dat in de trechter valt, kan vastlopen of zelfs schade aan het apparaat veroorzaken! Zorg ervoor dat er geen vreemd voorwerp in valt.
Zoals hieronder getoond, hoeft u alleen de achterkant te openen om het vreemde voorwerp te verwijderen
Bedek het vreemde voorwerp en haal het eruit.
- Om de vastzittende munt te verwijderen, zoals op de volgende afbeeldingen te zien is, gebruikt u een vinger om de vastzittende munt omhoog te duwen en deze uit de opening te laten vallen.
- Als de machine wordt ingeschakeld, ondergaat het elektron zelf een test.
Het kan voorkomen dat een van de volgende foutmeldingen verschijnt:

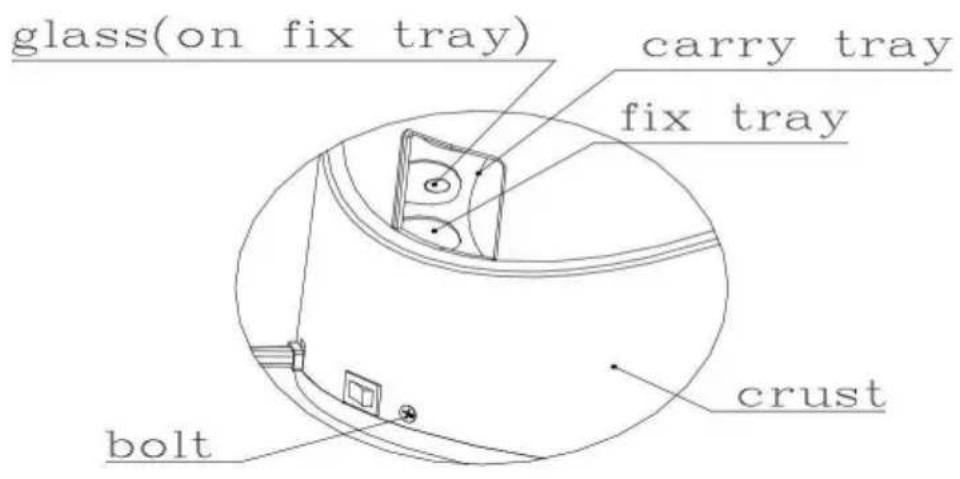

EA: Dit betekent dat de optische sensor geblokkeerd is. Stop het apparaat en verwijder de achterklep. Draai vervolgens de draaglade met uw handen. Met het licht van buitenaf ziet u het glas linksboven. Verwijder vervolgens het stof van het glas. Er zit namelijk te veel stof op het glas en dit beïnvloedt de werking van de optische sensor.
Als de machine vaak EA aangeeft, kan dit komen doordat de werkomgeving te veel stof bevat aan de binnenkant van de machine. Maak de binnenkant van de machine schoon: a: schakel de machine uit en schakel de stroom uit, b: verwijder de 3 bouten aan de onderkant van de korst, verwijder de korst, c: maak het stof schoon en reset de machine.
E1 •..E8 Betekent dat de telsensor geblokkeerd is. (Afhankelijk van de diameter van de munt van kort tot lang bereik)
E9 Betekent dat de loopsensor geblokkeerd is.
Als er na het reinigen van de interne onderdelen en sensoren geen effect is, moet het apparaat gerepareerd worden.

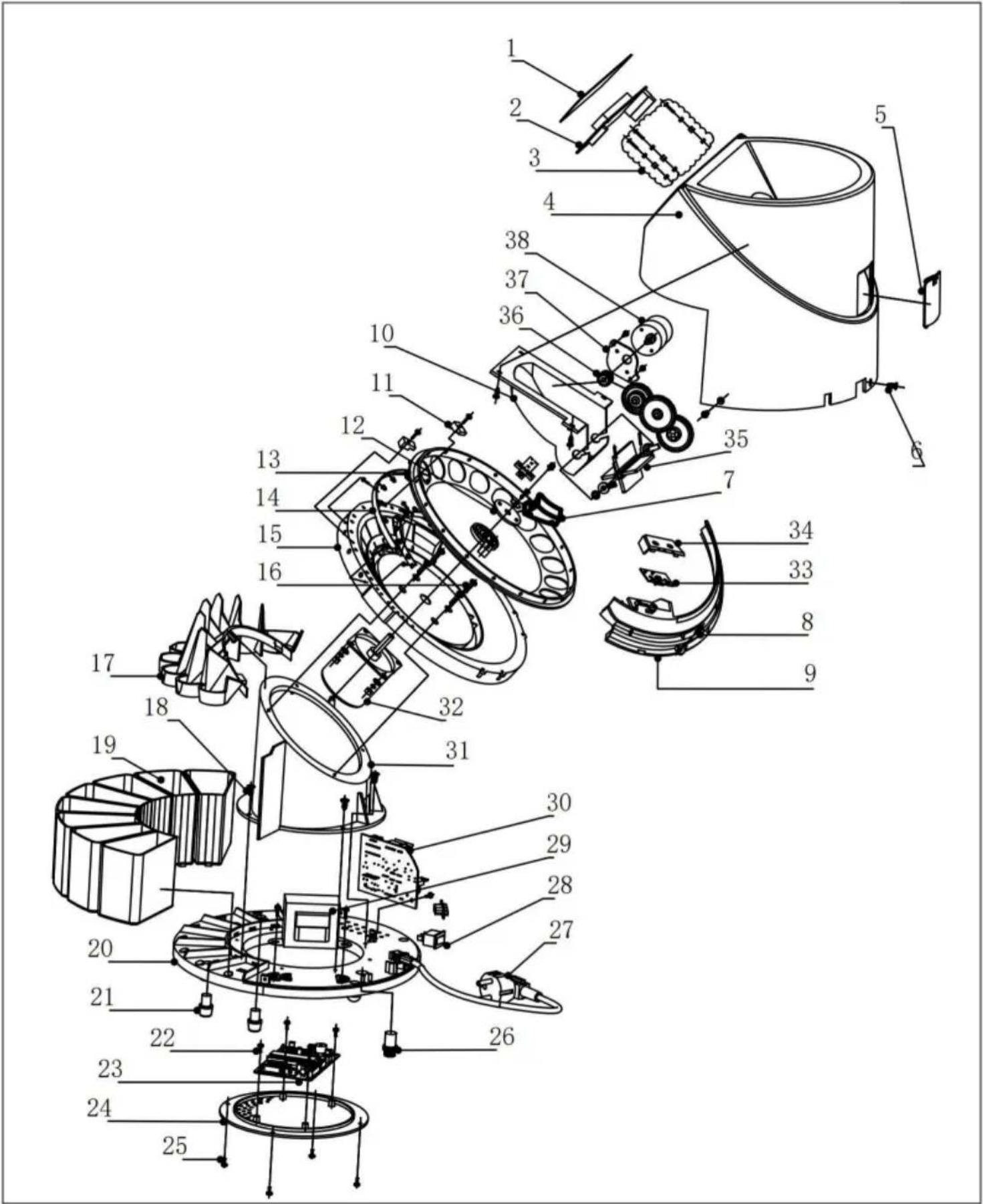

| Nee. | Naam | Nee. Naam | |
| 1 | Bedieningspaneel | 20 | Voetstuk |
| 2 | Displaybord | 21 | Rubberen voetjes |
| Schroef | 22 | Schroef |
| 3 4 | Korst | 23 | Hoofdbord |
| 5 | | 24 | Onderkant dekselAchterkan |
| 6 | Schroef | 25 | Schroef |
| 7 Semensmelter | Loopsensor | 26 | |
| Blok repareren | 27 | Stroomdraad |
| 8 9 | Schroef | 28 | Aan/uit-schakelaar |
| 10 | Hopper | 29 | Overdracht |
| 11 | Krasblok | 30 | Voedingsbord |
| 12 | Wigvormige bak | 31 | Van plan |
| 13 | Draagbak | 32 | Hoofdmotor |
| 14 | Telsensor | 33 | Testsensor |
| 15 | Onderscheid muntenbak | 34 | Testen van sensorkap |
| 16 | Schroef | 35 | Waaier |
| 17 | Kanaal | 36 | Versnellingsset |
| 18 | Schroef | 37 | Assistent motorbasis |
| 19 | Lade | 38 | Assistent motor |
