BEDIENUNGSANLEITUNG KSW550-1 Vevor

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Produktfragen? Benötigen Sie technische Unterstützung? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantiezertifikat www.vevor.com/suDDOrt

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

Symbol Symbol	Beschreibung
	Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.
	RICHTIGE ENTSORGUNG:Dieses Produkt unterliegt den Bestimmungen der Europäischen Richtlinie2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne weist darauf hirdass das Produkt in der Europäischen Union einer getrennten Müllentsorgun unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeid Zubehörteile.Entsprechend gekennzeichnete Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abgegeben werden.

WARNUNG!

Zu Ihrer Sicherheit müssen Sie immer die folgenden einfachen Vorsichtsmaßnahmen befolgen:

1. Bedienen Sie die Maschine nicht, wenn Sie oder die Maschine feucht sind. Der Betrieb der Maschine in feuchter Umgebung kann zu einem Stromschlag und damit zu schweren Verletzungen führen.
2. Verwenden Sie beim Austauschen einer Sicherung nur Sicherungen desselben Typs und mit derselben Nennleistung. Die Verwendung einer falschen Sicherung kann zu Brandgefahr führen, wenn eine Sicherung mit höherer Nennleistung verwendet wird.
3. Stellen Sie sicher, dass die Maschine und das häusliche Stromnetz die gleiche Spannung haben. Eine falsche Versorgungsspannung kann zu Brandgefahren.
4. Schalten Sie die Stromversorgung aus und ziehen Sie den Netzstecker, bevor Sie Wartungsarbeiten durchführen.
5. Starten Sie die Maschine nicht, wenn die hintere Abdeckung geöffnet ist.
6. Stecken Sie Ihre Finger nicht in den Trichter oder Kanal, wenn die Maschine

ist in Betrieb.

1. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, wenn Sie es längere Zeit nicht verwenden.

2. Sollten Sie irgendwelche Zweifel haben, wenden Sie sich bitte an Ihren lokalen Händler oder Verkaufsvertreter, für weiterer Beratung.

3. Um das Risiko eines Stromschlags zu verringern, zerlegen Sie dieses Produkt nicht.

Bringen Sie das Gerät zu qualifiziertem Servicepersonal, wenn Wartungs- oder Reparaturarbeiten erforderlich sind. Das Öffnen oder Entfernen von Abdeckungen – wie z. B. der hinteren Abdeckplatte – kann zu gefährlichen Spannungen oder anderen Risiken führen. Ein unsachgemäßer Zusammenbau kann bei der späteren Verwendung des Geräts zu einem Stromschlag führen.

1. Verwenden Sie nur das mitgelieferte Kabel. Die Verwendung anderer Kabel kann zu Stromschlägen, Bränden oder schweren Schäden am Gerät führen. Wenn das Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Person ersetzt werden, um Gefahren zu vermeiden.

2. Benutzen Sie das Gerät nicht, wenn das Netzkabel beschädigt ist oder die Steckdose Der Kontakt ist locker. Die Nichtbeachtung dieser Anweisungen kann zu Stromschlägen, Bränden oder anderen Gefahren führen.

3. Stellen Sie keine schweren Gegenstände auf das Kabel und biegen Sie es nicht Überbeanspruchen Sie das Gerät nicht, da es sonst beschädigt werden könnte. Die Nichtbeachtung dieser Anweisungen kann zu Stromschlägen, Bränden oder anderen Gefahren führen.

4. Dieses Gerät ist nicht für den Einsatz an Orten geeignet, an denen sich Kinder aufhalten wahrscheinlich vorhanden.

5. Das Produkt sollte über ein Netzkabel an eine Steckdose mit Erdungsanschluss.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

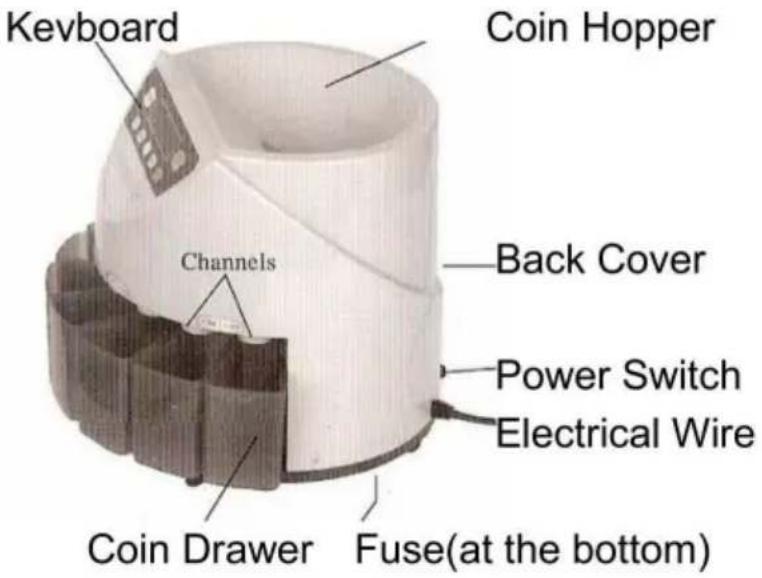

MASCHINENÜBERSICHT

Umgebungstemperatur	0°C bis40°C
Umgebungsfeuchtigkeit	30-80%
Trichterkapazität	Max. 700 Einheiten
Jede Münzschublade	50~300 Einheiten
Batch-VorgabenummerAnzeige	3-stellige LED
ZählnummerAnzeige	4-stellige LED
Stromquelle	AC220-240V/50HZ
Stromverbrauch	20 W
Zählgeschwindigkeit	Max. 300 Einheiten/min

**Im Interesse unserer laufenden Politik der kontinuierlichen Verbesserung, *** Änderungen der Spezifikationen ohne vorherige Ankündigung vorbehalten.

BETRIEB

1. Stellen Sie sicher, dass die Maschine waagerecht steht, und schalten Sie sie dann ein.

2. Legen Sie eine erwartete Charge fest.

Jeder Kanal kann als erwarteter Batch (von 0 bis 999) eingestellt werden.

Drücken Sie die Taste „SET“, um den Kanal auszuwählen, und die Taste „BAT“, die

Taste und die "Taste, um die erwartete Chargennummer einzustellen.

Hinweis 1: Wenn bei einigen Kanälen der Stapel auf 0 gesetzt wird, stoppt die Maschine diesen Kanal nicht, auch wenn die Schublade voll ist, es sei denn, die

Taste „START/STOP“ wird gedrückt oder innerhalb von 20 Sekunden fällt keine Münze durch den Kanal.

Hinweis 2: Halten Sie "die Taste 7 Sekunden lang gedrückt, um alle Kanäle auf

Charge 0.

Hinweis 3: Die Stapeleinstellung kann automatisch gespeichwerden.

1. Beginnen Sie mit dezählen

Legen Sie Münzen in den Trichter und drücken Sie die Taste „START/STOP“, um mit dem Zählen z beginnen.

Drücken Sie erneut „START/STOP“, um die Zählung zu stoppen.

1. Überprüfen Sie den

Bericht Drücken Sie die Taste „REPORT“ kreisförmig, wenn sich die Maschine im Im Standby-Zustand können die Zählergebnisse jedes Kanals überprüft werden.

Durch Drücken der Taste „C“ können Sie diesen Prüfvorgang beenden.

WARTUNG

WARNUNG!

SCHALTEN SIE DIE MASCHINE AUS UND ZIEHEN SIE DEN STROM

VOR DEN FOLGENDEN WARTUNGSARBEITEN!

1. In den Trichter fallende Fremdkörper können zu Verstopfungen oder sogar zur

Beschädigung der Maschine führen! Bitte vermeiden Sie das Eindringen von Fremdkörpern.

Um den Fremdkörper zu entfernen, öffnen Sie wie folgt die Rückseite

Bedecken Sie den Fremdkörper und nehmen Sie hibraus.

2.Um die Münzverklemmung zu entfernen, drücken Sie die verklemmte Münze mit einem Finger nach oben und lassen Sie sie aus der Lücke fallen, wie die folgenden Bilder zeigen

1. Wird die Maschine eingeschaltet, wird das Elektron selbst einem Test unterzogen. Dies kann zu einer der folgenden Fehlermeldungen führen:

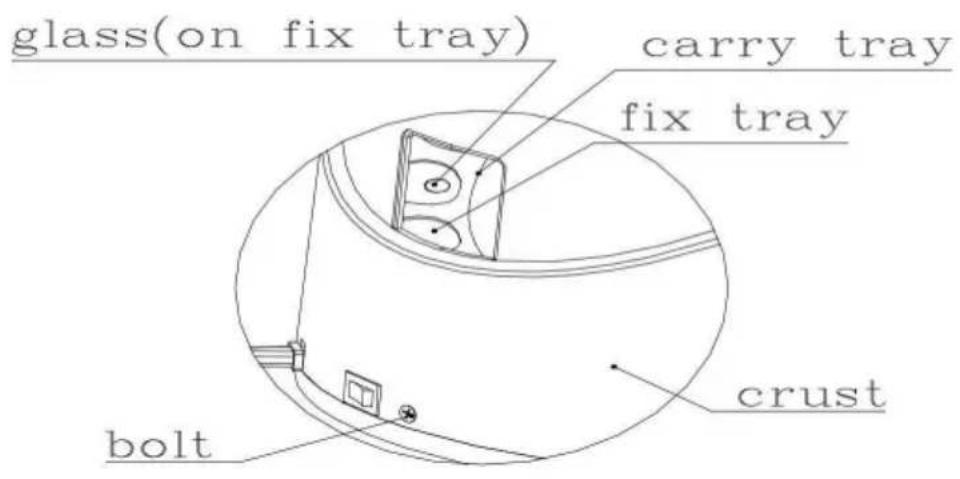

EA: Das bedeutet, dass der optische Sensor blockiert ist: Stoppen Sie die Maschine und entfernen Sie die hintere Abdeckung. Drehen Sie dann die Trageschale mit Ihren Händen. Im Außenlicht sehen Sie das Glas in der oberen linken Ecke. Entfernen Sie dann den Staub auf dem Glas. Denn zu viel Staub auf dem Glas beeinträchtigt die Funktion des optischen Sensors.

Wenn bei der Maschine häufig EA angezeigt wird, kann dies daran liegen, dass die Arbeitsumgebung zu viel Staub in das Innere der Maschine bringt. Um die inneren Teile der Maschine zu reinigen, a: schalten Sie die Maschine aus und schalten Sie die Stromversorgun ab, b: entfernen Sie die 3 Schrauben an der Unterseite der Kruste, entfernen Sie die Kruste, c: entfernen Sie den Staub, beenden Sie den Reset.

E1 •..E8 Bedeutet, dass der Zählsensor blockiert ist. (Je nach Münzdurchmesser von kurzer bis langer Reichweite)

E9 bedeutet, dass der Laufsensor blockiert.

Wenn nach der Reinigung der Innenteile und Sensoren keine Wirkung eintritt, muss die Maschine repariert werden.

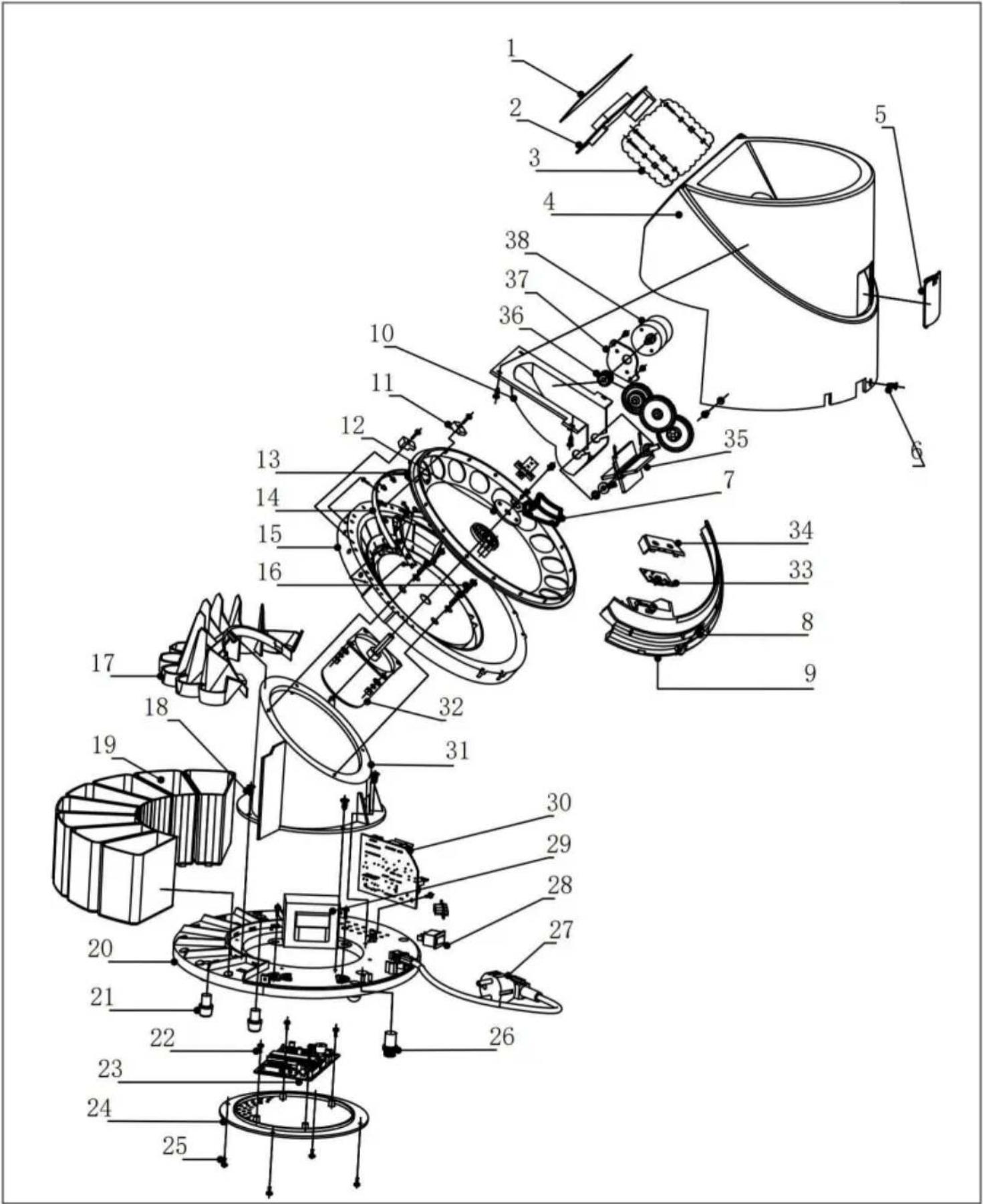

NEIN.	Name	NEIN.	Name
1	Bedienfeld	20	Sockel
2	Anzeigetafel	21	Gummifüße
	Schrauben	22	Schrauben
3 4	Kruste	23	Hauptplatine
5	Rückseite Abdeckung	24	Untere
6	Schrauben	25	Schrauben
7	Laufsensor	26	Sicherung
	Block reparieren	27	Stromkabel
8 9	Schrauben	28	Netzschalter
10	Trichter	29	Transfermor
11	Kratzblock	30	Leistungsplatine
12	Keilschale	31	Geneigt
13	Tragetablett	32	Hauptmotor
14	Zählsensor	33	Sensor testen
15	Münzfach unterscheiden	34	Testen der Sensorabdeckung
16	Schrauben	35	Laufrad
17	Kanal	36	Zahnradsatz
18	Schrauben	37	Assistent Motorbasis
19	Schublade	38	Hilfsmotor

Hersteller: Shanghaimuxinmuyeyouxiangongsi Adresse:

Shuangchenglu 803nong11 hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importiert nach AUS:

SIHAOPTYLTD, 1ROKEVASTREETEASTWOODNSW2122Australien

UK REP

YH CONSULTING LIMITED.
