Produkttyp	Mynt- och sedelräknare och -sorterare
Märke	Vevor
Modell	KSW550-1
Strömförsörjning	AC 220-240 V / 50 Hz
Strömförbrukning	20 W
Räkningshastighet	Upp till 300 enheter/min
Trattkapacitet	Max. 700 mynt
Varje lådas kapacitet	50 till 300 mynt
Visning av partiinställning	LED 3 siffror
Visning av räknat antal	LED 4 siffror
Omgivande arbetstemperatur	0 °C till 40 °C
Omgivande arbetsfuktighet	30 % till 80 %
Antal sorteringskanaler	8 kanaler (E1 till E8)
Huvudfunktioner	Räknande, sortering efter diameter, partiinställning, räkningsrapport
Säkerhet	Automatiskt stopp vid fel, optiska sensorer, skyddssäkring
Underhåll och rengöring	Rengöring av optiska sensorer, borttagning av främmande föremål, demontering av bakre kåpa
Reservdelar och reparerbarhet	Säkring, huvudmotor, moderkort, sensorer etc. Reparation av kvalificerad tekniker
Garanti	Elektronisk garanti via www.vevor.com/suDDOrt

Vanliga frågor - KSW550-1 Vevor

Hur ställer man in antalet mynt per parti?

Tryck på SET-tangenten för att välja kanal, använd sedan BAT, + och inställningstangenten för att ställa in önskat antal mynt (0 till 999). Inställningen sparas automatiskt.

Vad gör man om maskinen visar fel EA?

Fel EA betyder att den optiska sensorn är blockerad. Stäng av maskinen, ta bort bakre kåpan, rengör sensorfönstret i övre vänstra hörnet med en mjuk trasa. Starta sedan om.

Hur rengör man insidan av maskinen?

Stäng av och koppla ur maskinen. Ta bort de 3 bultarna längst ner på skorpan (nedre locket), rengör dammet inuti. Skruva sedan tillbaka locket.

Vad betyder felkoderna E1 till E8?

Dessa koder indikerar att räknesensorn i en kanal är blockerad (beroende på myntdiameter). Rengör motsvarande sensorer eller ta bort fastnade mynt.

Hur tar man bort ett fastnat mynt?

Använd ett finger för att trycka det fastnade myntet uppåt i kanalen så att det faller ner i utrymmet mellan kanalerna. Du kan också öppna bakre kåpan för att komma åt mekanismen.

Kan jag använda en säkring med annan klassificering?

Nej, använd endast en säkring av samma typ och klass. Användning av felaktig säkring kan orsaka brand.

Kan maskinen räkna sedlar?

Nej, denna modell är endast avsedd för räkning och sortering av mynt. För sedlar, använd en dedikerad sedelräknare.

Hur visar jag räkningsrapporten?

I vänteläge, tryck på RAPPORT-tangenten för att visa resultaten för varje kanal. Tryck på C för att avsluta.

Vad är det maximala antalet mynt i tratten?

Tratten kan innehålla upp till 700 mynt maximalt. Överfyll den inte för att undvika stopp.

Vad gör man om skärmen förblir avstängd?

Kontrollera att maskinen är inkopplad och att strömbrytaren är på. Om inget tänds, kontrollera säkringen och byt vid behov. Kontakta supporten om problemet kvarstår.

BRUKSANVISNING KSW550-1 Vevor

Har du frågor om produkten? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att informera dig igen om det finns några teknik- eller programuppdateringar för vår produkt.

Symbol Symbol	Beskrivning
	Varning: För att minska risken för skador måste användaren läsa instruktionsmanualen noggrant.
	KORREKT AVFALLSHANTERING:Denna produkt omfattas av bestämmelserna i Europeiska Direktiv2012/19/EG. Symbolen som visar en överstruken soptunna indikerar att produkten kräver separat sophämtning inom Europeiska unionen. Detta gäller produkten och alla tillbehör som är märkta med denna symbol.Produkter som är märkta som sådana får inte slängas med vanligt hushålls utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

VARNING!

För din säkerhet måste du alltid följa de enkla försiktighetsåtgärderna nedan:

1. Använd inte maskinen om du eller den är fuktig. Att använda maskinen under fuktiga förhållanden kan leda till risk för elektriska stötar som kan orsaka allvarliga skador.
2. Använd endast samma typ och klassificering när du byter en säkring. Att använda felaktig säkring kan orsaka brandrisk om en säkring med högre klassificering används.
3. Se till att både maskinen och elnätet har samma spänning. Felaktig nätspänning kan orsaka brandrisk.
4. Stäng av och dra ur strömmen innan du utför underhåll.
5. Starta inte maskinen när bakluckan är öppen.
6. Stoppa inte in fingrarna i behållaren eller rännan när maskinen är igång

är i drift.

1. Stäng av och dra ur strömmen om apparaten inte använts under en längre tid.
2. Om du har några tvivel, vänligen kontakta din lokala distributör, eller säljare, för ytterligare rådgivning.
3. För att minska risken för elektriska stötar, ta inte isär produkten.

Lämna den till kvalificerad servicepersonal när service eller reparation krävs. Att öppna eller ta bort lock – som den bakre täckplåten – kan utsätta dig för farliga spänningar eller andra risker. Felaktig montering kan orsaka elektriska stötar när apparaten används senare.

1. Använd endast den kabel som medföljer enheten. Användning av andra kablar kan leda till elektriska stötar, brand eller allvarliga skador på enheten. Om nätsladden är skadad måste den bytas ut av tillverkaren, dess servicerepresentant eller liknande kvalificerade personer för att undvika fara.
2. Använd inte enheten om nätsladden är skadad eller om eluttaget eller kontakten är lös. Att inte följa dessa instruktioner kan leda till elektriska stötar, brand eller andra faror.
3. Placera inte tunga föremål över sladden och böj den inte överdrivet eftersom den kan skadas. Om du inte följer dessa instruktioner kan det leda till elektriska stötar, brand eller andra faror.
4. Denna utrustning är inte lämplig för användning på platser där barn sannolikt är närvarande.
5. Produkten ska anslutas till en strömkabel med hjälp av ett uttag med jordanslutning.

SPARA DESSA INSTRUKTIONER

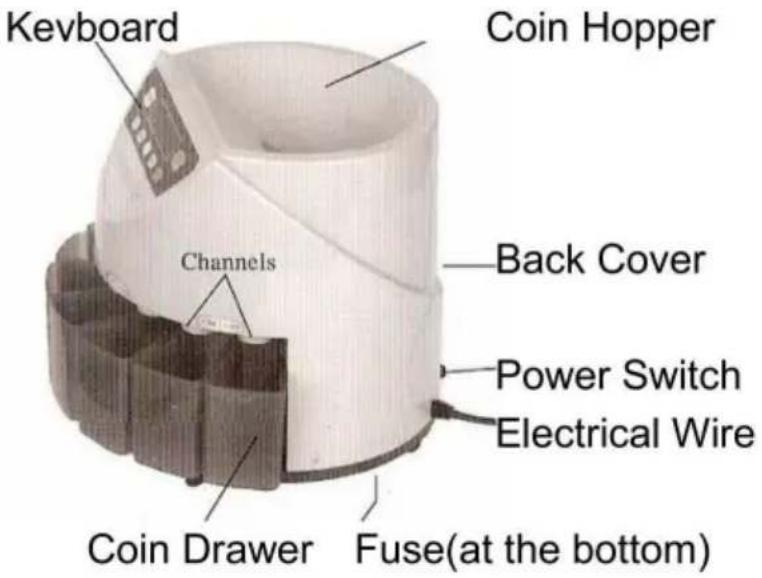

MASKINÖVERSIKT

Omgivningstemperatur	0°C~40°C
Omgivande luftfuktighet	30–80 %
Trattens kapacitet	Max. 700 enheter
Varje myntlåda	50~300 enheter
Batchförinställningsnummer visa	3-siffrig LED
Räknenummer visa	4-siffrig LED
Strömkälla	AC220-240V/50Hz
Energiförbrukning	20W
Räknehastighet	Max. 300 enheter/min

**I enlighet med vår policy för ständig förbättring kan specifikationerna komma att ändras utan föregående meddelande.

DRIFT

1. Se till att maskinen står plant och slå sedan på den.
2. Ställ in en förväntad batch.

Varje kanal kan ställas in som en förväntad batch (från 0 till 999).

Tryck på "SET"-tangenten för att välja kanal och "BAT"-tangenten, -tangenten och -tangenten för att ställa in det förväntade batchnumret.

Obs 1: Om vissa kanaler ställer in satsen till 0, kommer maskinen inte att stoppa denna kanal även om lådan är full om inte "START/STOPP"-

tangenten trycks ner eller inget mynt faller genom kanalen inosreander.

Obs 2: Håll knappen "ntryckt i 7 sekunder för att ställa in alla kanaler till

batch 0.

Obs 3: Batchinställningen kan sparas automatiskt.

1. Börja räkna

Lägg mynt i tratten och tryck på "START/STOP"-knappen för att börja räkna.

Tryck på "START/STOP" igen för att stoppa räkningen.

1. Kontrollera rapporten

Tryck på knappen "RAPPORT" i cirkulärt läge när maskinen är i standby-läge kan man kontrollera räkneresultaten för varje kanal.

Tryck på "C"-tangenten för att avsluta kontrollproceduren.

UNDERHÅLL

VARNING!

1. Främmande föremål som faller ner i behållaren kan orsaka stopp eller till och med skada maskinen! Undvik att främmande föremål faller in.

Som visas nedan, för att ta bort det främmande föremålet, öppna bara baksidan

Täck över och plocka ut det främmande föremålet.

1. För att ta bort myntet som fastnat, som följande bilder visar, använd ett finger för att trycka upp det fastnade myntet och låt det falla ut ur springan mellan kanalerna.

1. Om maskinen är påslagen genomgår elektronen ett test. Det kan resultera i ett av följande felmeddelanden:

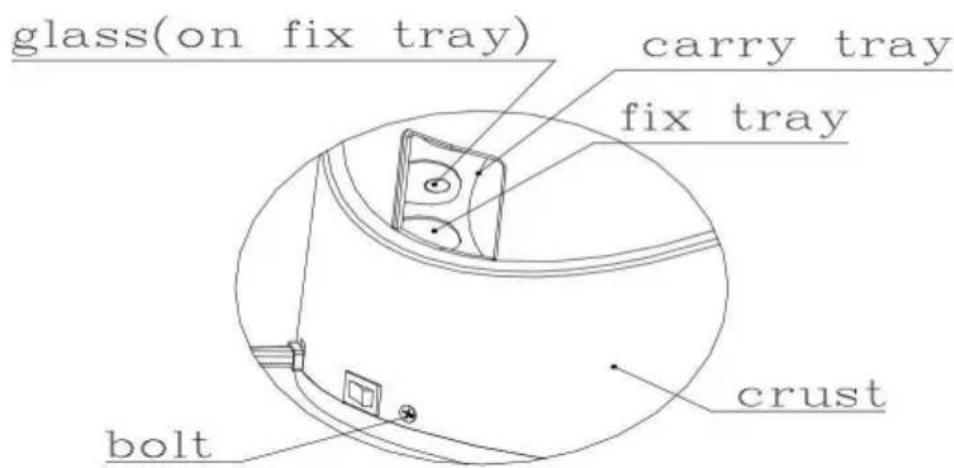

EA: Detta betyder att den optiska sensorn är blockerad: stoppa maskinen och ta bort bakstycket, vrid sedan bärbrickan med händerna. I det yttre ljuset ser du glaset i det övre vänstra hörnet. Ta sedan bort dammet på glaset. Det är för mycket damm på glaset och det påverkar den optiska sensorns funktion.

Om maskinen ofta verkar vara dammig kan det bero på arbetsmiljön vilket leder till för mycket damm inuti maskinen. Rengör maskinens inre delar: a: stäng av maskinen och stäng av strömmen, b: ta bort 3 bultar på undersidan av skorpan, ta bort skorpan, c: rengör dammet, återställ sedan.

E1 •..E8 Betyder att räknesensorn är blockerad. (Beroende på myntdiametern från kort till långt avstånd)

E9 Betyder att driftssensorn är blockerad.

Om det inte har någon effekt efter rengöring av de inre delarna samt sensorerna, behöver maskinen repareras.

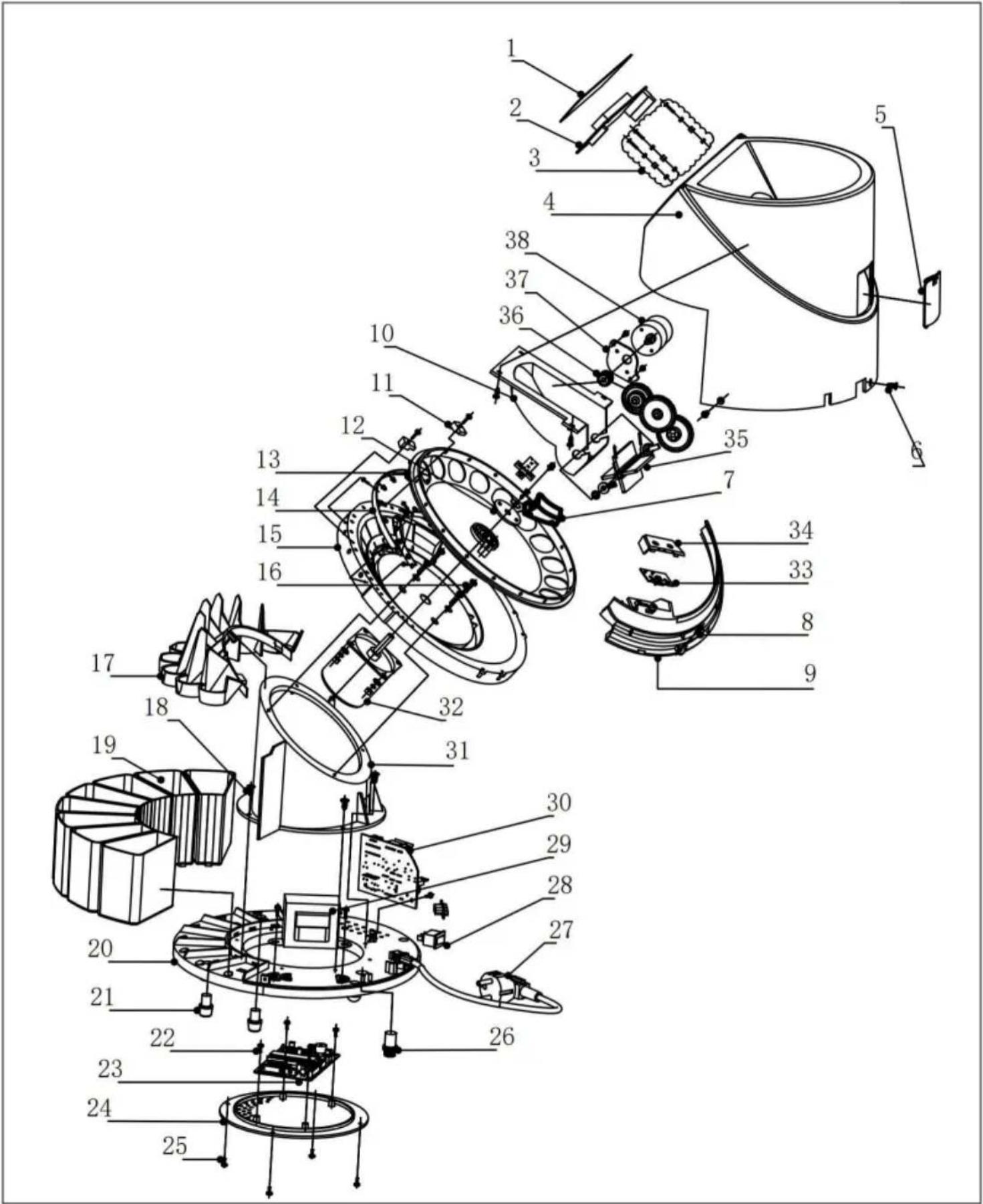

Inga.	Namn	Inga.	Namn
1	Kontrollpanel	20	Piedestal
2	Displaytavla	21	Gummifötter
	Skruva	22	Skruva
3 4	Skorpa	23	Huvudkort
5	Baksida	24	Bottenskydd
6	Skruva	25	Skruva
7	Löpsensor	26	Säkring
	Fixa blocket	27	Strömkabel
8 9	Skruva	28	Strömbrytare
10	Ficka	29	Transfermor
11	Skrapblock	30	Strömkort
12	Kilbricka	31	Lutande
13	Bärbricka	32	Huvudmotor
14	Räknesensor	33	Testsensor
15	Distinguished myntfack	34	Testning avsensorskydd
16	Skruva	35	Impeller
17	Kanal	36	Växelsats
18	Skruva	37	Assistentmotorbas
19	Låda	38	Assistentmotor
