BRUKSANVISNING AL-955 Vevor

Teknisk stöd och E-garantibevis cate www. vevor. se/support

Räkningen Disken Användare Manuell

AL -955

vi fortsätter att vara engagerad i ge y u verktyg med konkurrenskraftig pris . "spara Half", " HAIF pris" eller andra liknande uttryck som används av oss representerar endast en uppskattning av besparingar y u kan gynnas från uppköp vissa verktyg med oss jämfört med ma jeller topp varumärken och doser inte nödvändigtvis menat täcka alla kategori s av verktyg erbjuds förbi oss. Du är vänligen påmind om att verifiera noggrant när y u är Placi ng en beställa med oss om y ou är faktiskt sparar hälften in jämför med toppen ma jeller varumärken.

VEVOR®

TOUGH TOOLS, HALF PRICE

RÄKNINGSRÄKNA RE

MODELL: AL -955

Detta är originalet instruktion, snälla du läsa Allt manuell i instruk noga innan fungerar. VEVOR reserver lac e ar tolkning av vår användarmanual. Utseendet _ av de produkten ska vara subj ectill produkt y ou mottagen. snälla förlåt oss att vi inte informerar y ou igen om det finns någon teknik eller programvara uppdateringar på vår produkt.

	Denna enhet överensstämmer med del 15 av de FCC Redriftär und erject till de följande tv å betingelser :( )Detta enhet Majinte orsaka skadlig interferens _, och (2) den här enheten måste accepteranågra interferens mottagen , Inklusive interferens den där Majorsak oönskade operation .
	KORREKT AVFALLSHANTERINGDenna produkt är föremål för tillhandahållande av europeisk Direktiv 2012/19/EU. Symbolen som visar en wheelie bin korsade genom indikerar att produkten kräver separat vägra samla jon i de Europeiska unionen. Detta gäller för produkt och Allt Tillbehör märkt med denna symbol. Produkter märkta som sådan Maj inte vara kasseras med vanligt hushållsavfall, men måste bli tagen till samlaplats för återvinning av el och elektronisk enheter.
	Efterlevnad är ett EC säkerhet certifiering .

innehåll

1.0 Maskinöversikt 01

2.0öppning och installation 03

1. 1packningLis 03

2.2 Installation Instruktioner 04

2.2.1 Säkerhetsåtgärder 04

2.2.2strömförsörjningsanslutning _ 05

3.0 drift I gränssnitt 06

1. 1 Displayens utseende ...... 06

3.2drifta lInstruktioner för funktionstangenter 06

3.3 Displaygränssnitt 08

1. 0 br uks an visn·ing....08

2. 1 uppstart __ 08

4.3.3 Icke-flyktigt minne för valutal äge 13

4.4countingModeval 1 4

4.4.1 MDCMode .14....

4.4.2 SDCMode 14

4.4.3 CNTMode 15

4.4.4 SDCV-läge 16

4.5r äkningFunktionsalternativ 17

4.5.1 Automatisk sedelräkning 17

4.5.2seria INummerläsning g 17

4.5.3 Lägg till Fungera....

4.5.4 Ansikte Fungera....

4.5.5 orientFunction 18

4.5.6 Batchsetting 19

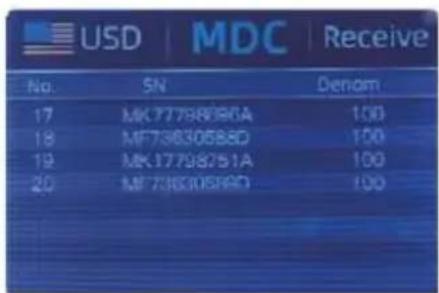

4.7kontrolleraDetail lofr äkning 21

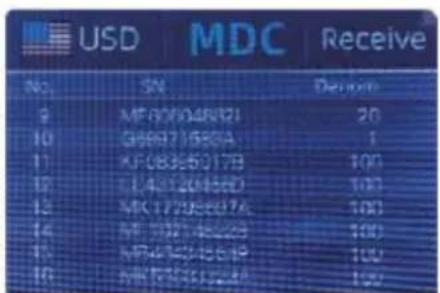

4.7.1 kontroll dessasnummer 21

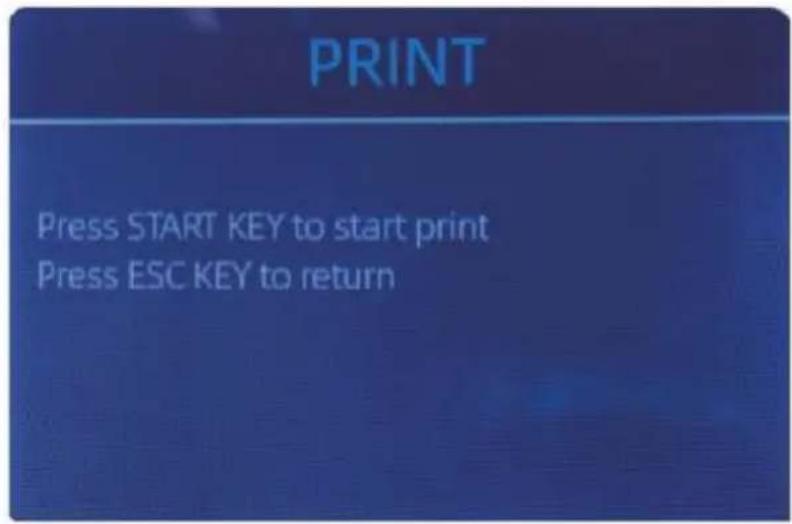

4.8 utskrift Information 21

4,9 CFD Leve 22

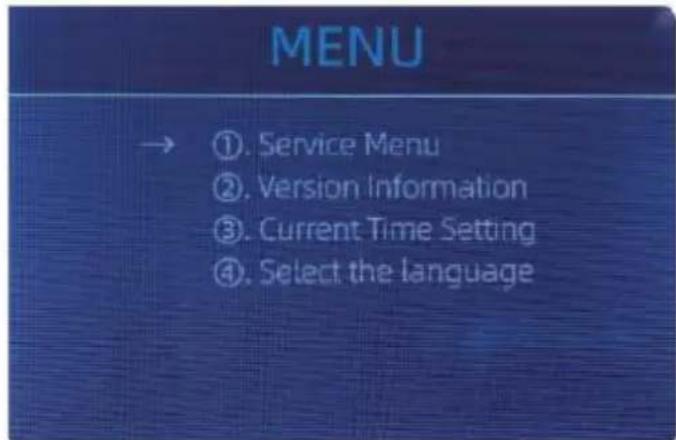

5.0 Menyinställningar 23

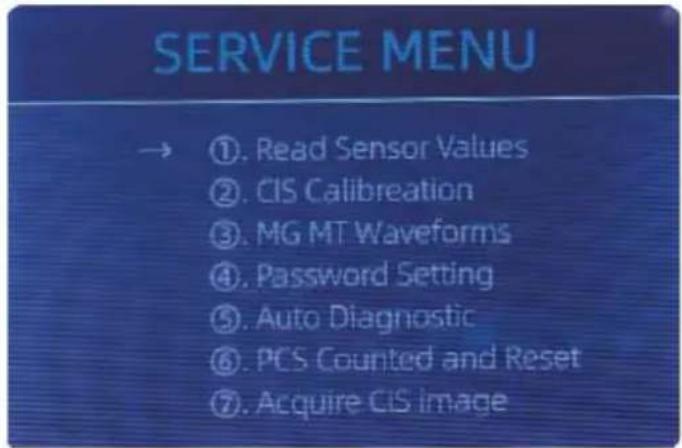

5.1 serviceMeny 23

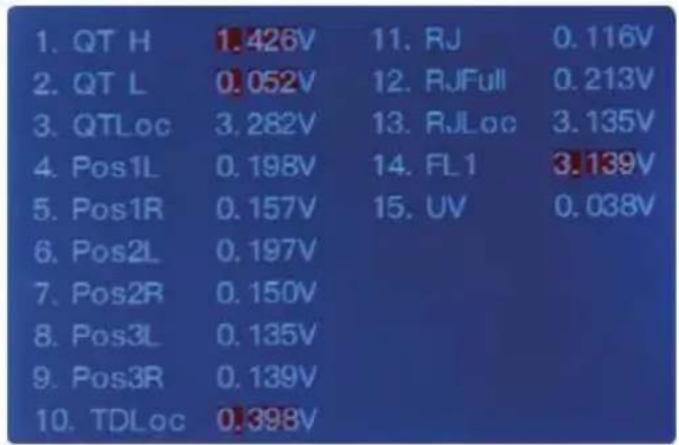

5.1.1 Lässensorvärden 24

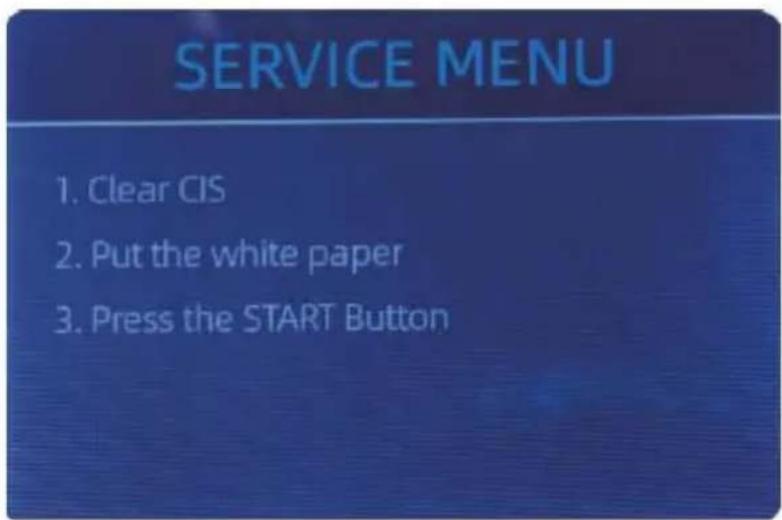

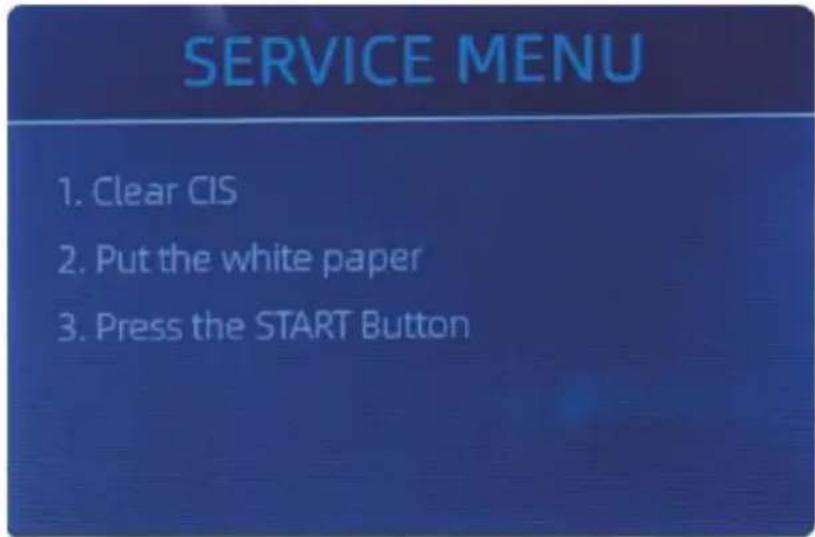

1. 1.2 clkalibrering 25

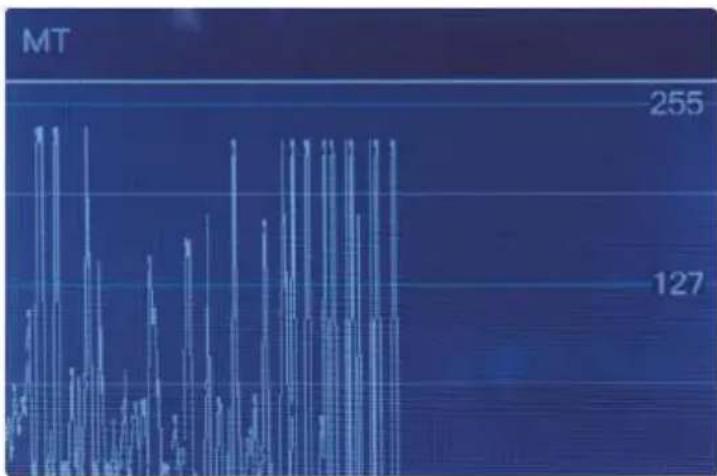

5.1 .3 MGMT-vågformer....

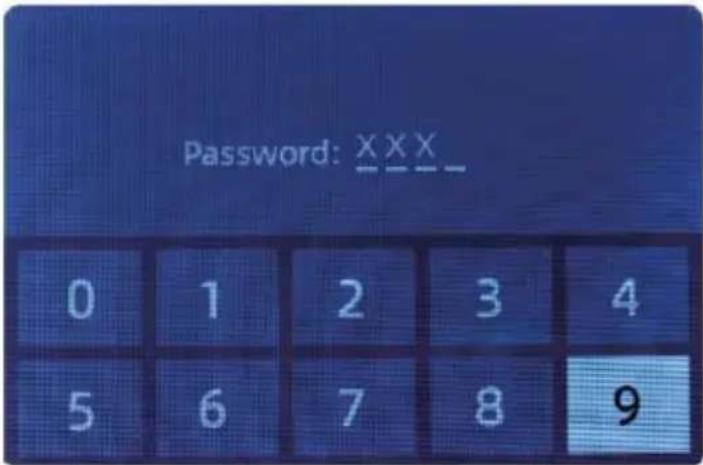

5.1.4lösenordsinställning 26

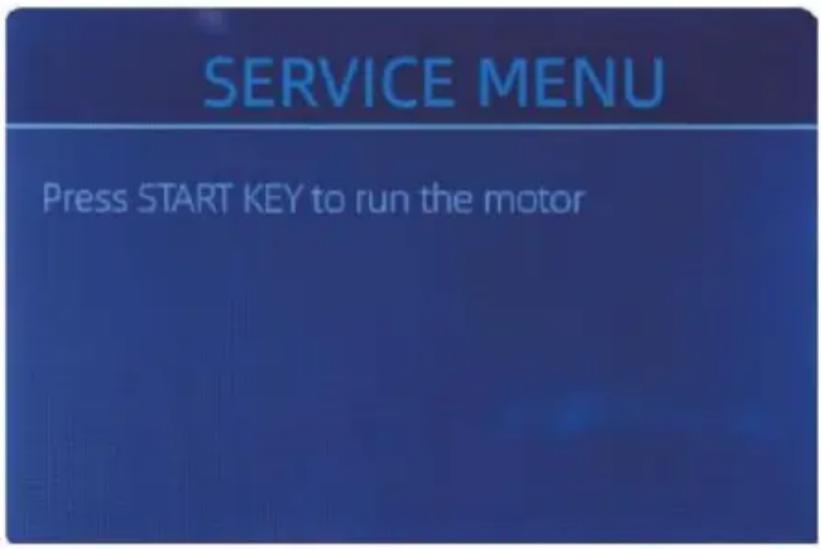

1. 1 .5 A u t o d i agno st i k 26

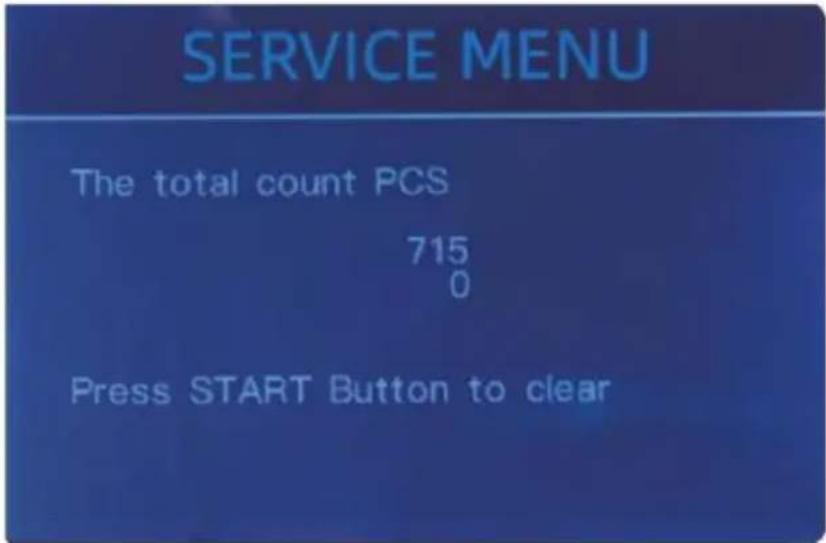

5.1.6st räknade och Återställ 26

1. 1 .7 Förv ä rv a bild e n 27

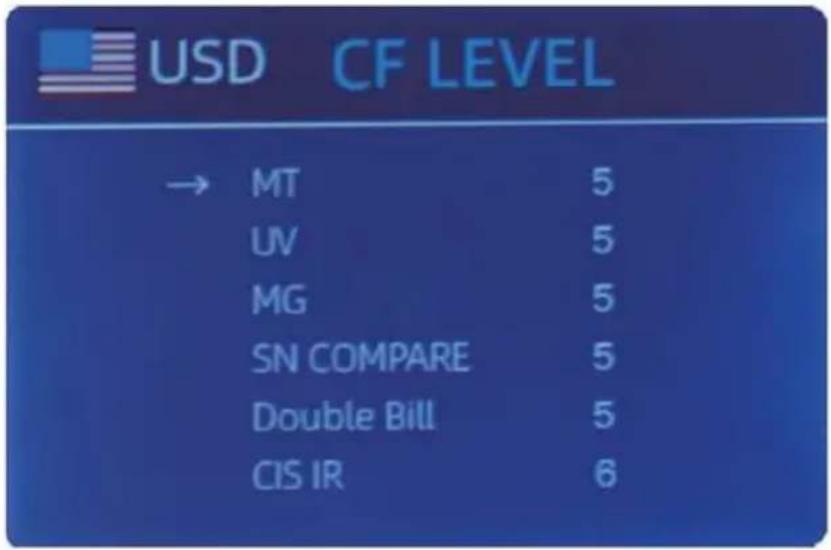

5.1 .8 Detektering Leve....

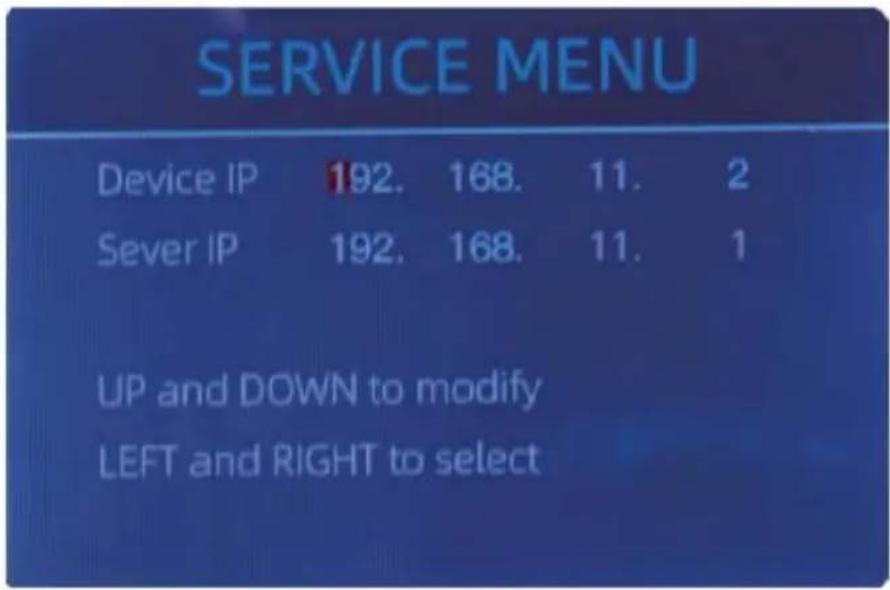

5.1.9 IP-adress 26

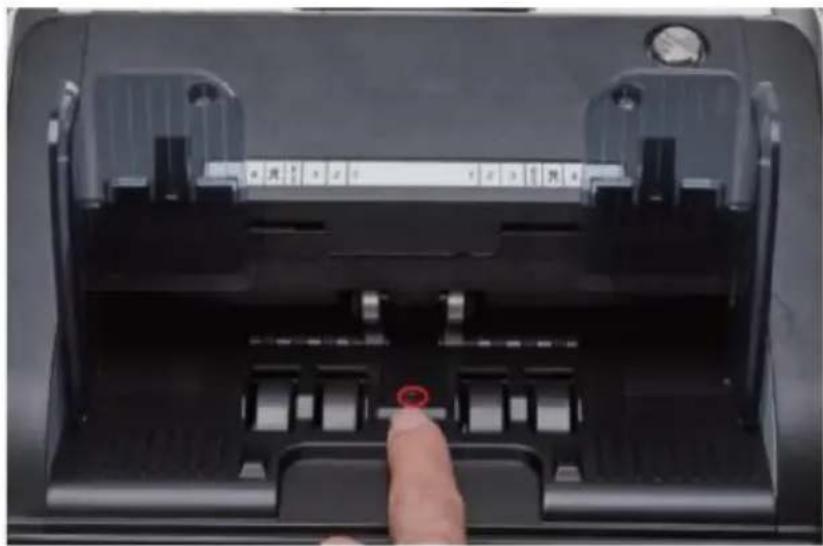

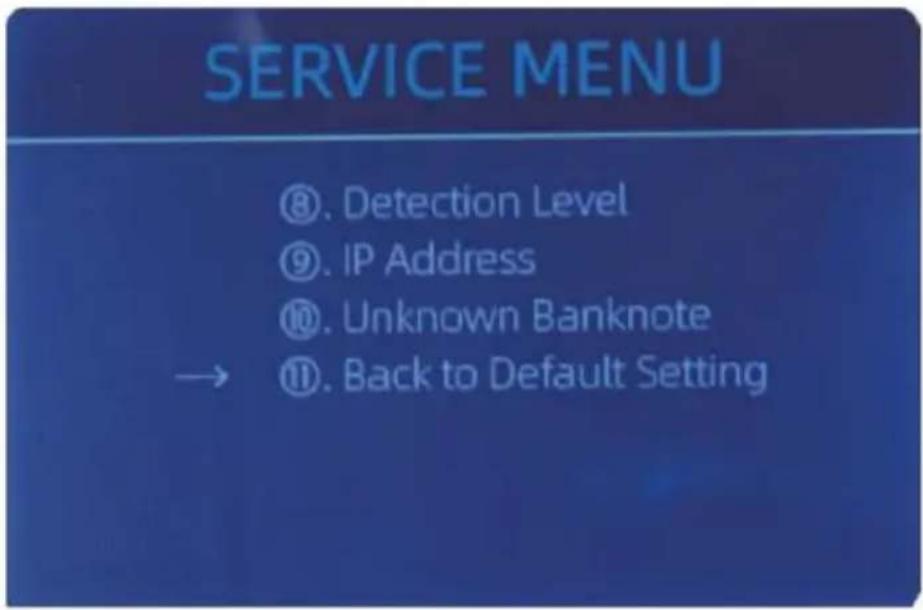

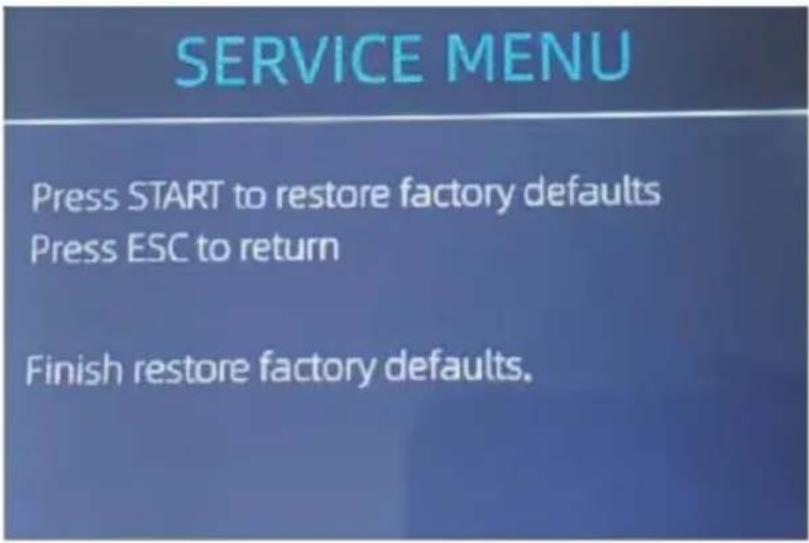

5.1.10 Tillbaka till standardinställning 28

5.2 version Information ____ 29

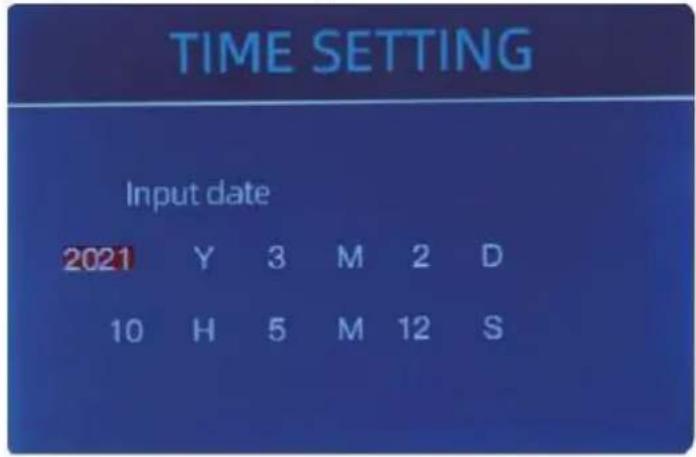

5.3 Tidsinställning 29

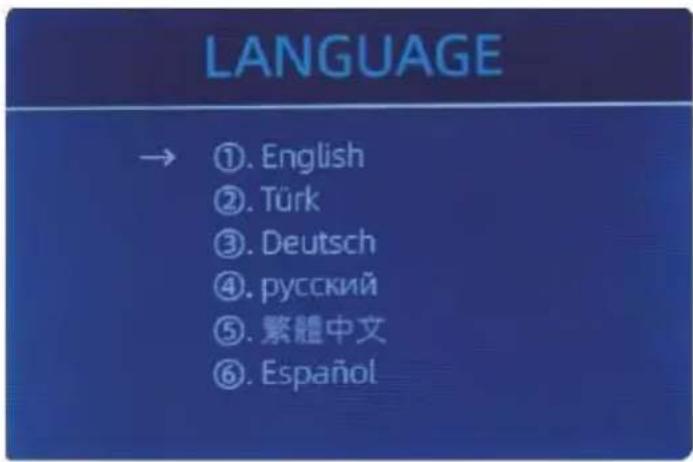

5.4 Språkval 29

7.1. 1rengör behållaren ...... 33

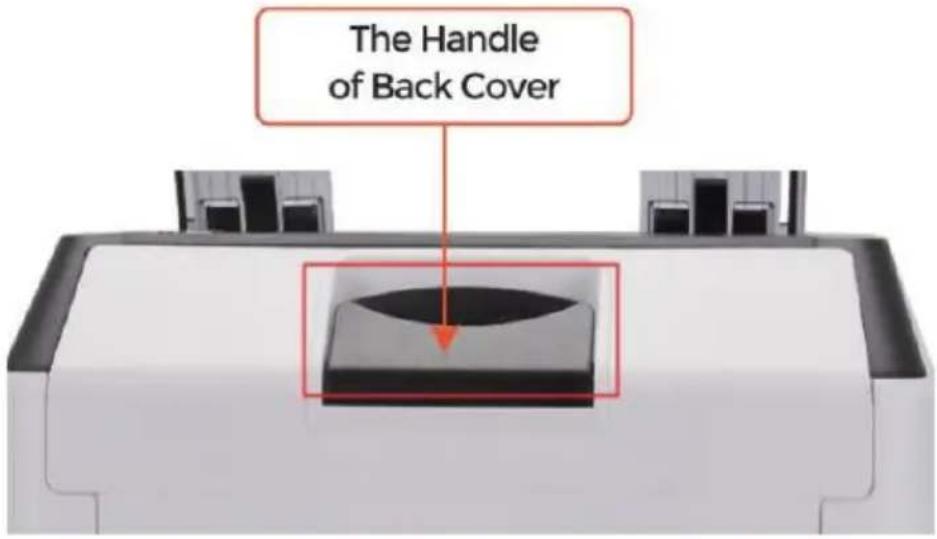

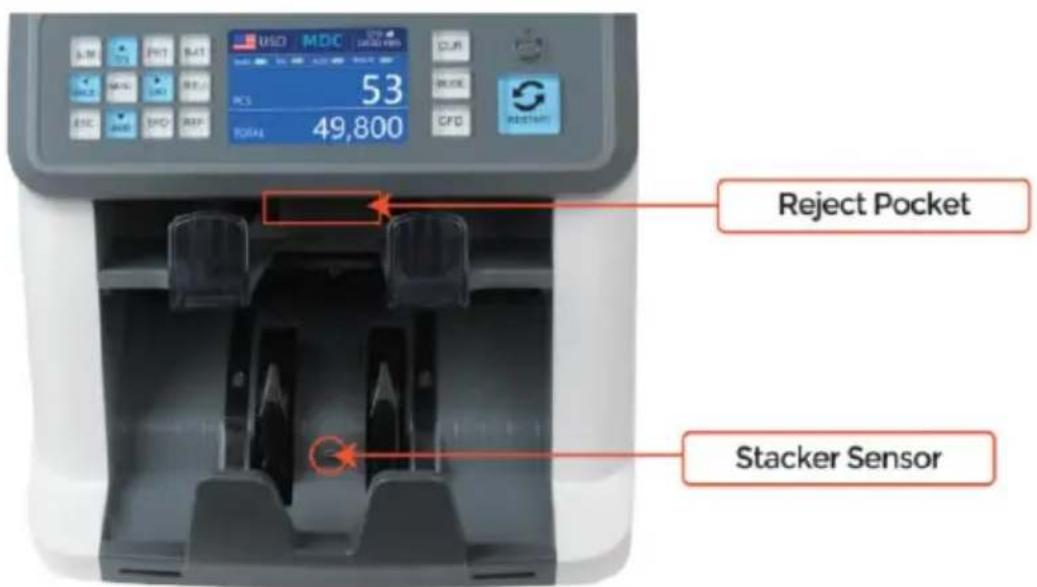

7.1.2rengör staplaren och avvisa fickan____ 33

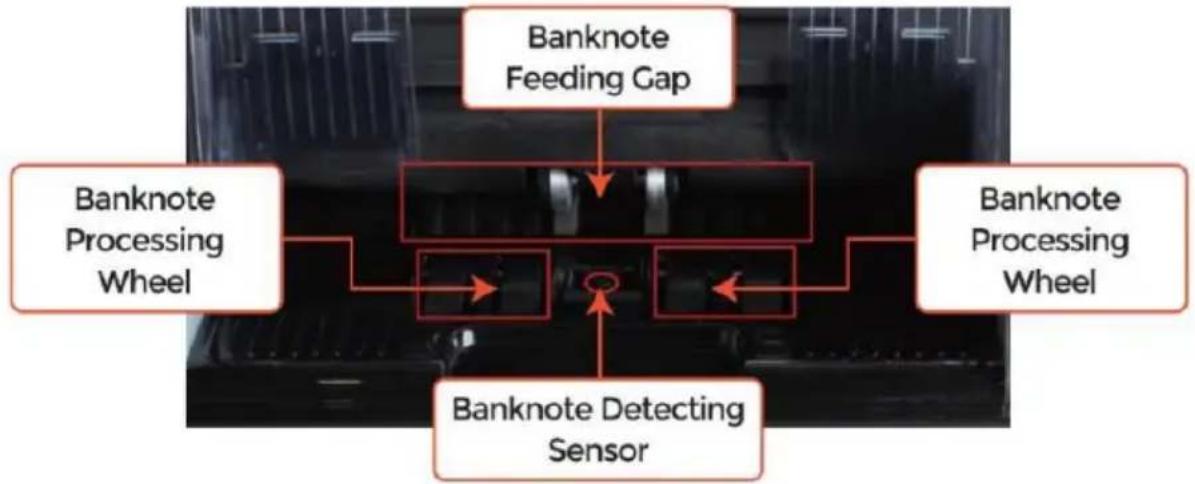

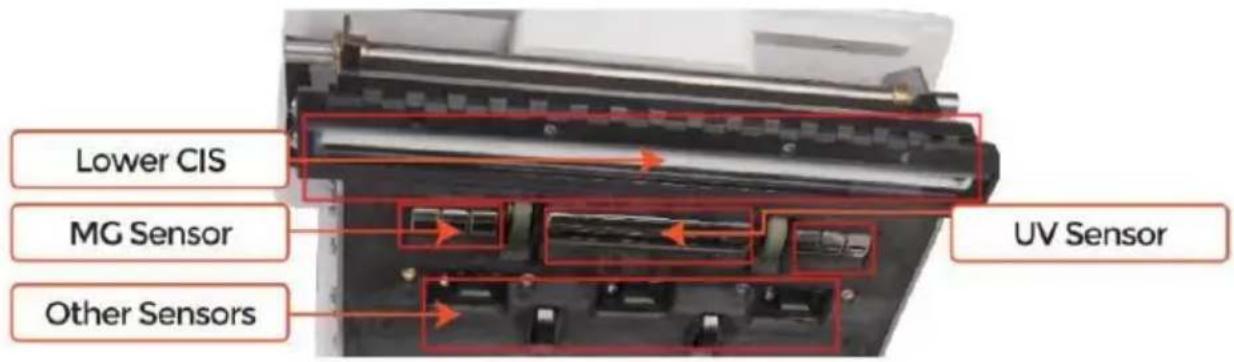

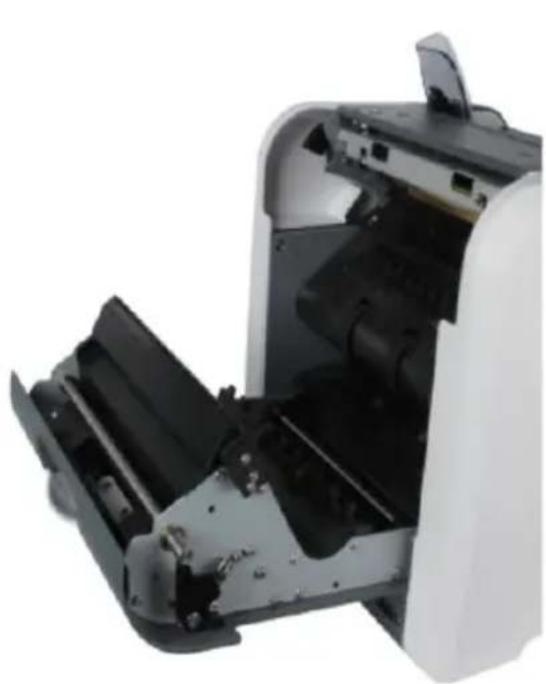

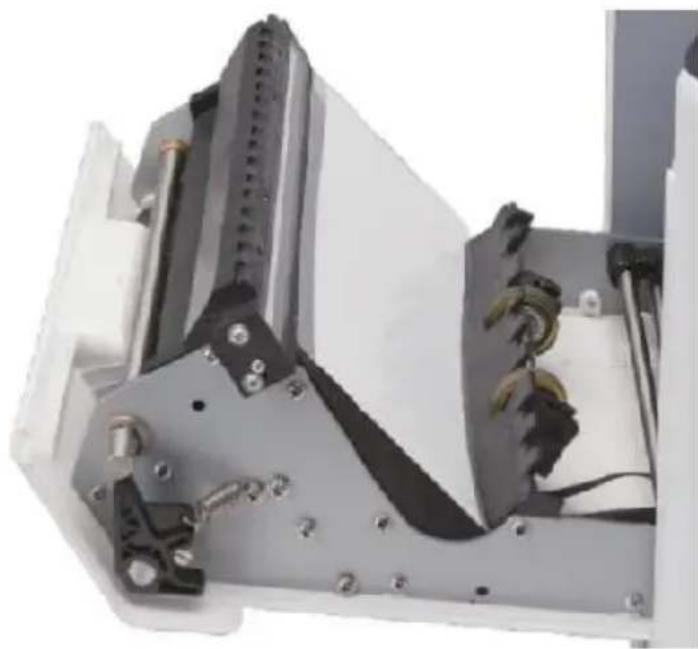

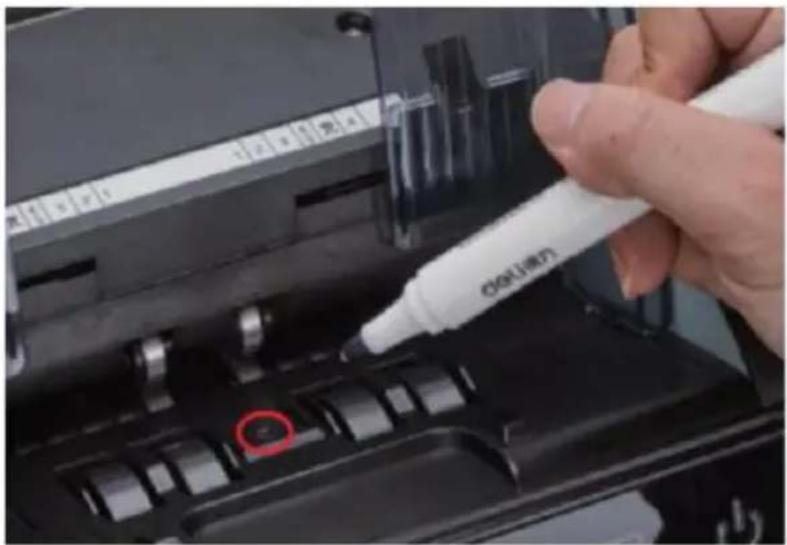

7.1.3 ren de Interna Isensorer 34

7.2 Felkod .36....

7.3Bil |Jam·37....

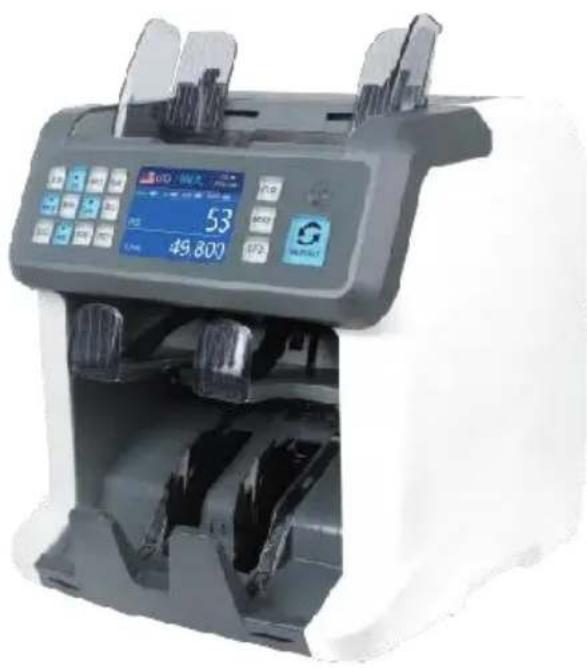

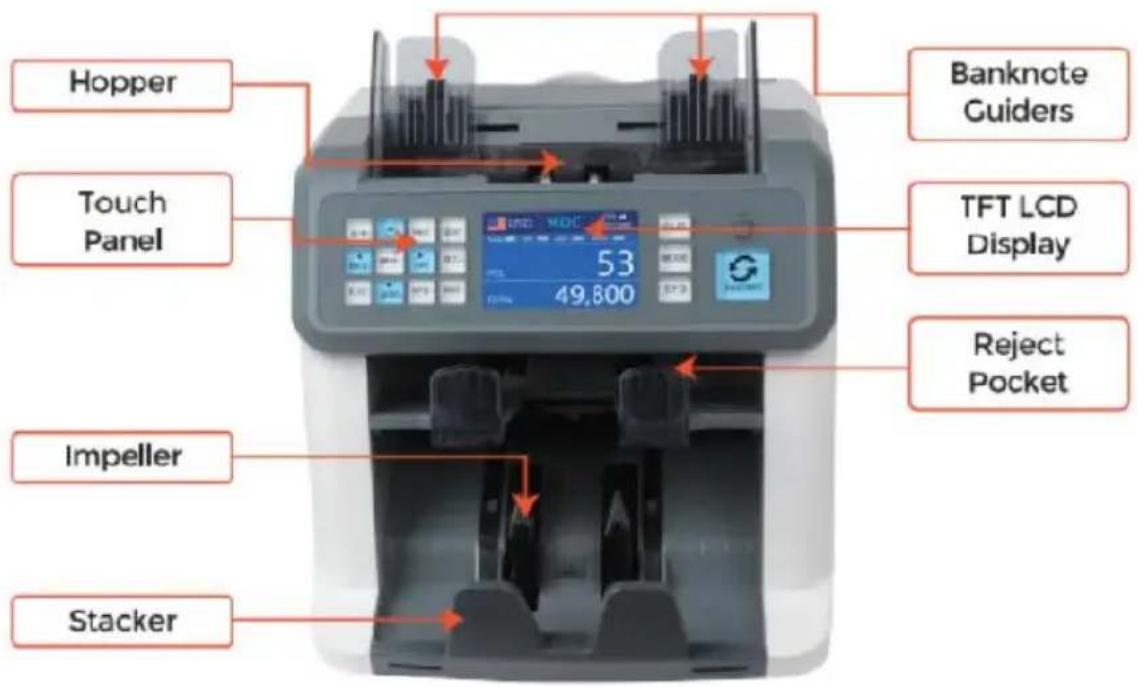

1 .0 Maskin Översikt

Hopper Touch Panel Impeller Stacker Banknote Guiders TFT LCD Display Reject Pocket 53 49,800

2. 0 förpackning öppen och Installation

2.1 förpackning Lista

när ødu ta emot paket, öppen och kolla packning _ lista i paket. If några Artikel är skadad eller saknas, Kontakt oss.

2 .2 Installation och använda sig av Plats

2 .2. 1 säkerhet försiktighetsåtgärder

när använder detta produkt, det följande grundläggande säkerhetsåtgärder bör

alltid följas till minska risk för brand, elektrisk stöt eller skada på personer.

①. plats de maskin på a flat och stabil yta.
②. Do inte plats de maskin i damnig r smutsig miljöer
③. Do inte plats de maskin i direkt solljus eller nära värme källor
④. Always koppla ifrån de kraft sladd innan utför underhåll på de maskin.
⑤· Borta ansluta maskin till en jordat uttag
⑥. använd den enda strömsladd förutsatt utg av vEVOR
⑦. Do inte använda maskin utomhus .
⑧. Do inte avslöja maskin till vätskor.
⑨. Detta maskinen innehåller roterande delar. Rör aldrig de rör på sig delar
när maskin är bytt på
@. behåll smyckena, lång hår, band och annat utskjutande delar ett långt tag
oavseende maskin.

O. Detta maskinen innehåller rör på sig delar en d vassa kanter. Always vara

försiktig. Do inte Rör de komponenter inuti de maskin medan Det är löpning.

⑫. snälla du vara försiktig till undvika några utländsk ob ekter, sådan mynt eller häftklamrar,

faller in i de enhet , som Det Maj orsak skada till de maskin .

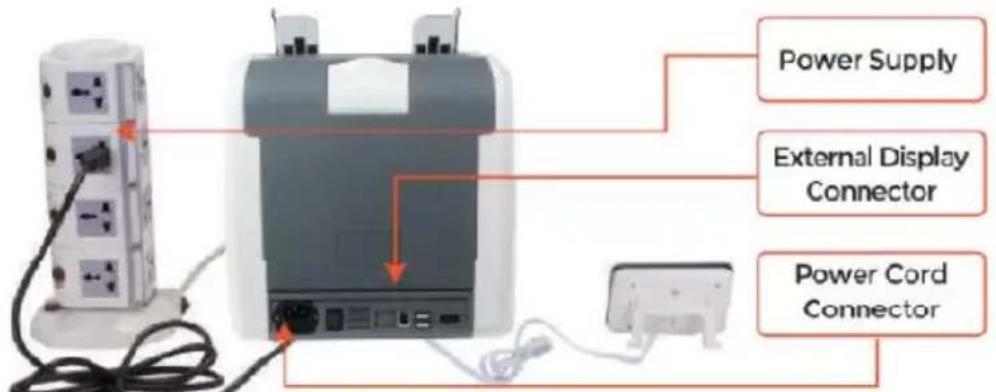

2.2.2 kraft SUPPIY Förbindelse

3.0 drift Gränssnitt

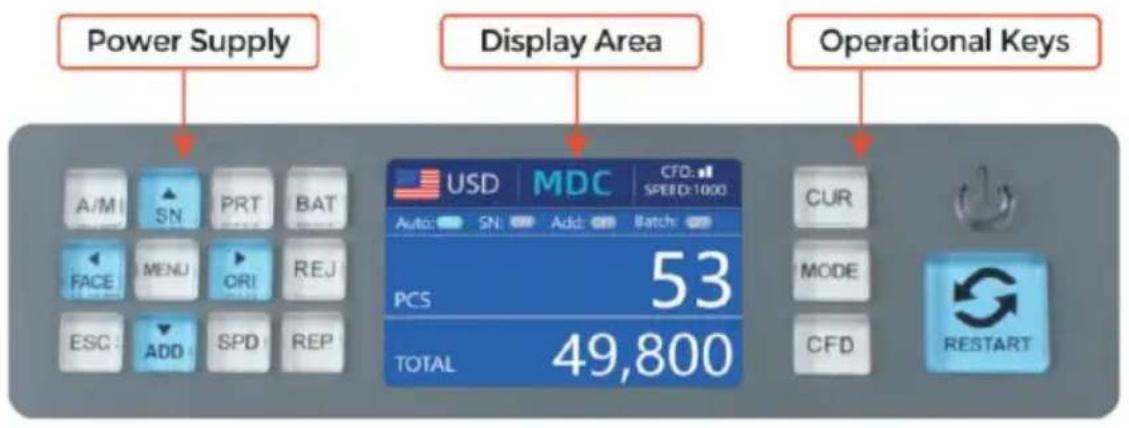

3. 1 Visa utseende

3. 2 operativa Instruktioner för funktion nycklar

團CUR-nyckel, för att se den ene daktuella, auto re cognition mode for

räkning.

MODE K6y, to select cNT(count), SDC mcdeor MDC läge for räkning

CFD Nyckelatt sele ct förfalskade dete ction 8ens it vty l eve

KRAFT Nyckel bng pre sS to gå in i vänteläge mode, or tryck för

återuppta till arbetssätt läge.

de räkning resultat.

AUTO Nyckel, att byta pão ff automateric perat på. Aut u

automatiskt räkning som lång som där är sedel på de tratt. Manual : manua ly räkning förbi Tryck de omstart nyckel.

SN σ ↑k ey, sväng på enia nummer cognition kuk to ni n Bad c_ mode,

Tryck det till öka omgång n umber by 1. Flytta markören upp i Meny.

PRINT- nyckelfthe machine c omets to a skrivare Trycket tilpr int rece ip t

när rapportskärm visades

OMGÅNG Nyckel, to sväng de bat funktion ion on /off. Varje t mig tryck på

Omgång knapp, 100, 50, 0 kommer vara visades i sväng.

läge, Tryck det till öka omgång nummer av 10 Flytta markören lämnas in Meny.

MENY Nyckel, long tryck för att ange meny or tryck det bekräftar

inteo co

urval,

ELLERI or→ nyckelori enso ring funktionio n paffin SDC mode . In Bad c_

läge, Tryck det för att minska omgång nummer av 10. Flytta markör höger i

Meny.

REJ Nyckel, sh dW den reje cted bill S och de reas. Long tryck för att Set den

kapacitet av re ject ficka ( max 100 räkningar ).

ESC-nyckel go tillbaka till föregående u ssreenclöra dennput.

ADD LÄGG TILLor ↓ nyckel, Lägg till kultion on/off ·l rBad c_ mode, Tryck Det tillde crea 8e

omgång nummer av 1 . Flytta markören ner i Meny .

SPEED FART Nyckel fart nyckelI sede olika available counting

hastigheter.

REC Nyckel View dencount ing resu lt report.

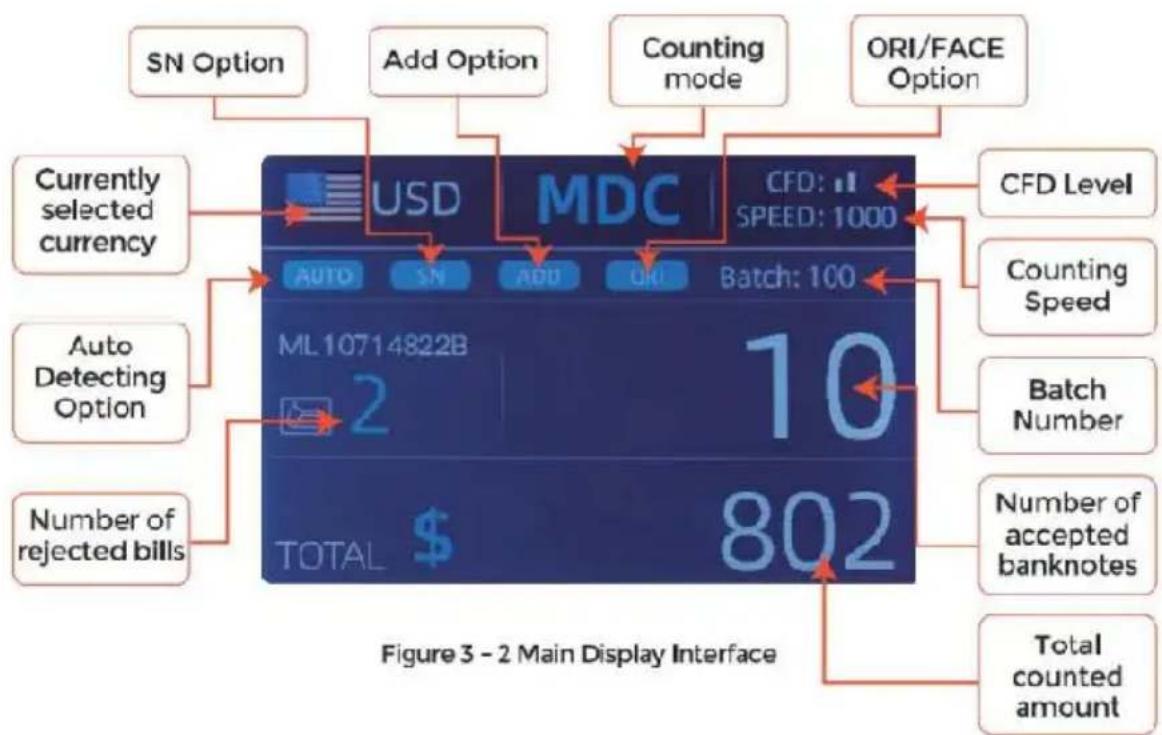

3.3 Visa Gränssnitt

Sväng på strömbrytaren efter anslutning de maskin till strömförsörjning. Först, de maskinen går in i självkontrollen gränssnitt, som visat i Figur 4-1.

Banco Central de CINCO PESO pesos conveni 100 Euro

snälla du vänta tålmodig för cirka 30 sekunder, och de maskin kommer snurra de

sedelbearbetningshjul flera gånger för att göra en egenkontroll, och sedan stiga på de huvud gränssnitt som visad i Bild 4-7.

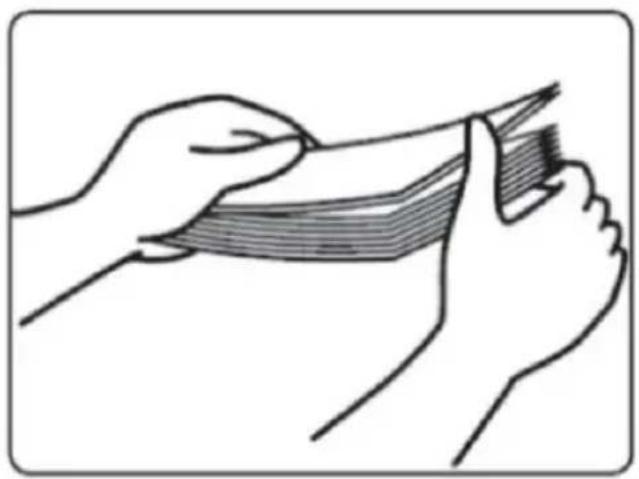

Ta bort veck från anteckningar i förväg. sprida och s separera varumärke ny

anteckningar väl för några av dem är lite IY lim.

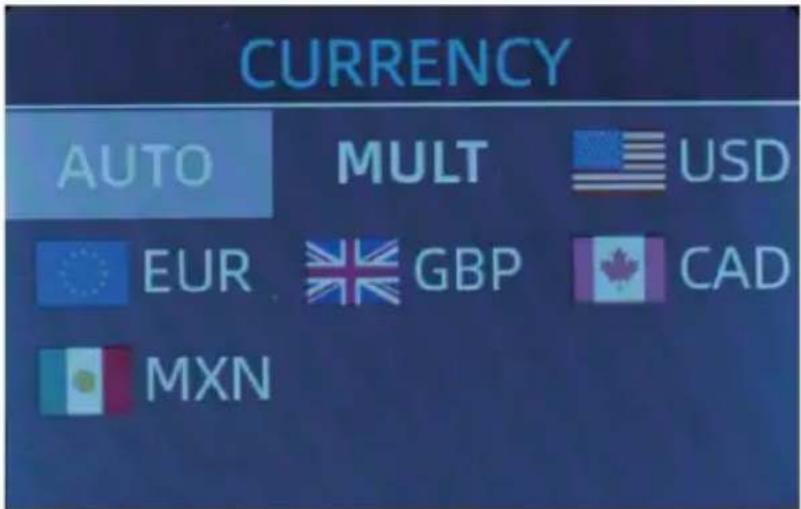

Tryck de BYRACKA Nyckel till stiga på de valuta urval. Som visad i F

displayen kommer visa AUTO, MULT och den insta led valutor _, tryck ← → ↓ knapparna för att välja ett y ou behöver, Tryck de MÄN U Nyckel till bekräfta ditt Oval.

CURRENCY AUTO MULT USD EUR GBP CAD MXN

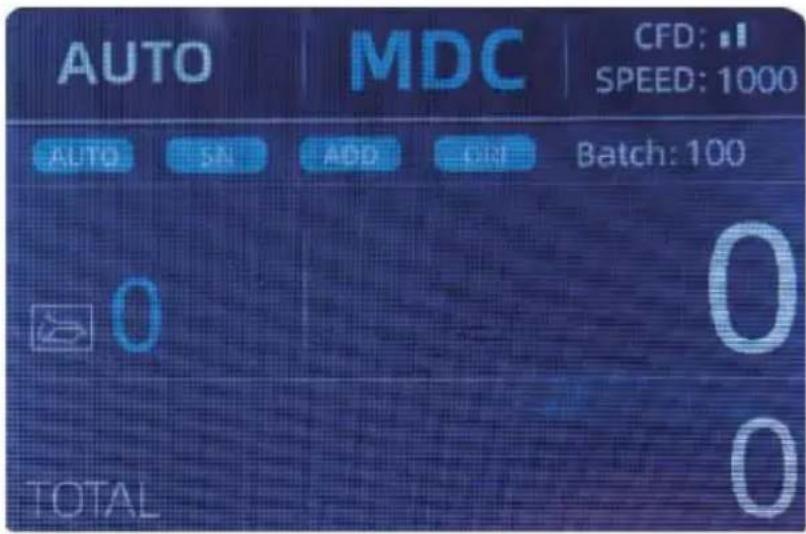

4 .3 . 1 BIL (Automatisk Erkännande Läge)

I de räkningsprocessen sedlar, de räknaren använder den första sedeln passerar genom sensorn som bedömning härska till känna igen de sedlar av alla valörer av samma valuta. när sedlar av andra valutor är erk ä nd, de kom mer skickas till rè ekt o cket De maskin kan endast känna igen alla av de valutor som visas i _ valuta urval gränssnitt.

AUTO MDC CFD: 1 SPEED: 1000 AUTO SA ADD CRI Batch: 100 0 0 TOTAL 0

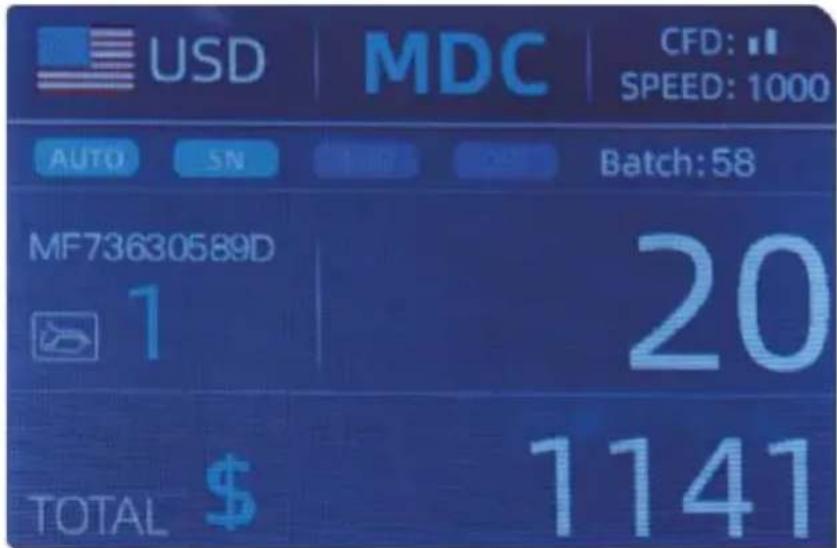

Exempel: sätta en handfull av usD in i diskbehållaren för att räkna. De gränssnittet för räknaren visas som Bild 4-8 i slutet av att räkna. De valuta i de övre vänstra hornhinnan r är identifieras som USD

USD MDC CFD: # SPEED: 1000 AUTO SN Batch: 58 MF73630589D 1 20 TOTAL $ 1141

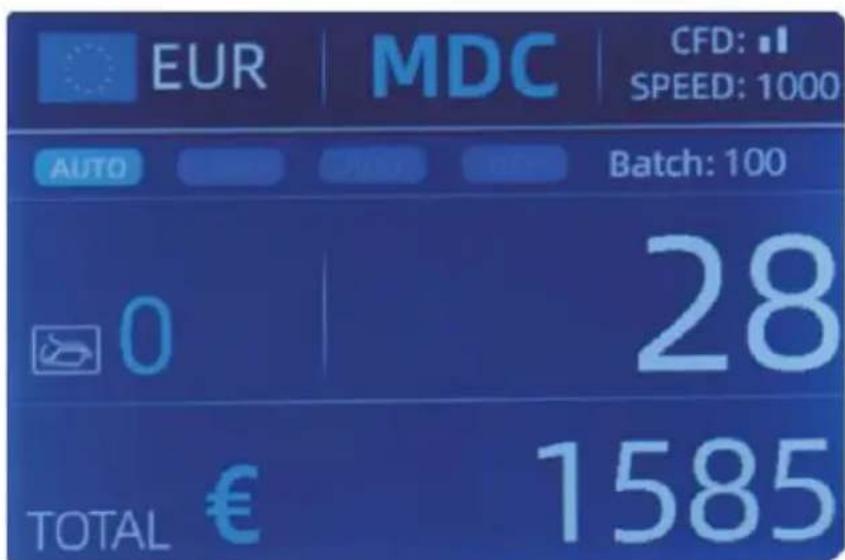

Ta ut USD i staplaren, _ och sedan sätta EUR in i maskin e till räkna. De visa skärm är visade som Bild 4-9

EUR MDC CFD: SPEED: 1000 AUTO Batch: 100 0 28 TOTAL € 1585

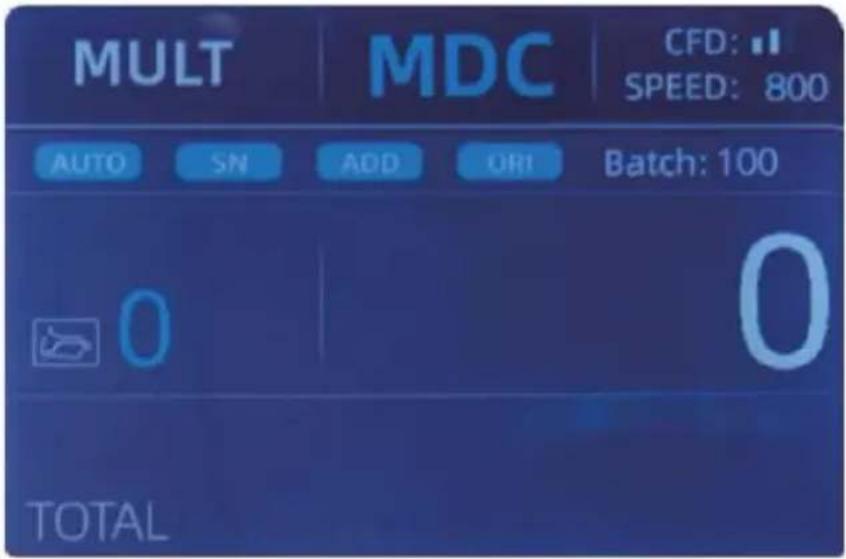

4.3.2 MULT ( Multi - valuta läge )

Blandning i flera valutor: Sedlar av flera valutor är blandad tillsammans och lägga i disken till räkna. De diskburk känna igen alla de första 3 valutor som visas på valet av valuta gränssnitt.

MULT MDC CFD: 1 SPEED: 800 AUTO SN ADD ORI Batch: 100 0 0 TOTAL

Notera: endast MDC läge är effektiv i Multi -valuta läge.

Exempel :puta handfu lofsedlar(inklusive ngusD ,EUR , GBP) till hoppertocount .Räknarens gränssnitt är som det följande siffra i slutet av räkningen

4 . 3 .3 Icke - flyktig Minne för valuta Läge

De valuta läge miljö är icke - flyktiga . För exempedu orpsättning multi-valuta Counting läge innan p Ovar nere i disken, nästa gång

de disken är i flera valutor _ räkning läge efter kraft på. Det är mycket bekvämt att y u behöver inte välj valuta igen varje ogång

ström på.

4.4countingModeval

Eftermaskinen är aktiverad, förlags- och valutagrafiken visas i

övre vänstra hörnan, vilket indikerar att maskinen är är i den aktuel valutan

räkneläge.

Det förinställda t-läget är MDc-läge. Genom att trycka på knappen MODE på kontrollen

panelen kan treräkningslägen växlas cykliskt och 4räkningen

modeswil Lbecykliskt omkopplad enligt MDC-CNT-SDC-SDCV

sequence.

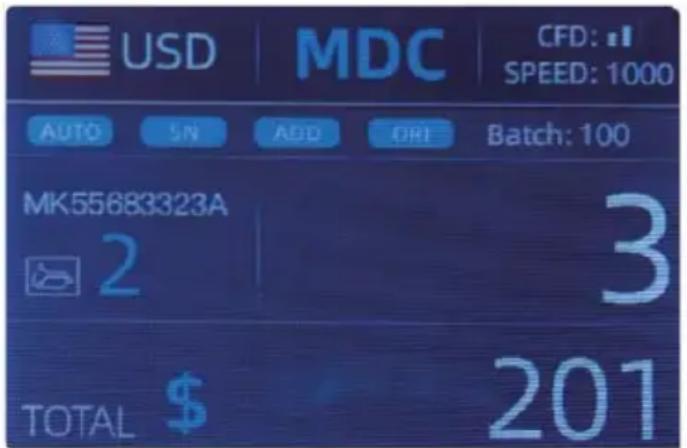

4.4. 1 MDC Läge

Som visad i de följande figur, de disken är i MDC läge. I detta räknaren kommer räkna sedlar av alla valörer av den valda

valuta, och summan belopp och antal sedlar visas på

skärmen. De misstänkta sedlarna eller annan valuta inte es kommer vara skickas till

reject ficka. I detta läge, de disken har 2 räknande fart (800/000 st / min) alternativ

USD MDC CFD: 1 SPEED: 1000 AUTO SN ADD ORI Batch: 100 MK55683323A 2 3 TOTAL $ 201

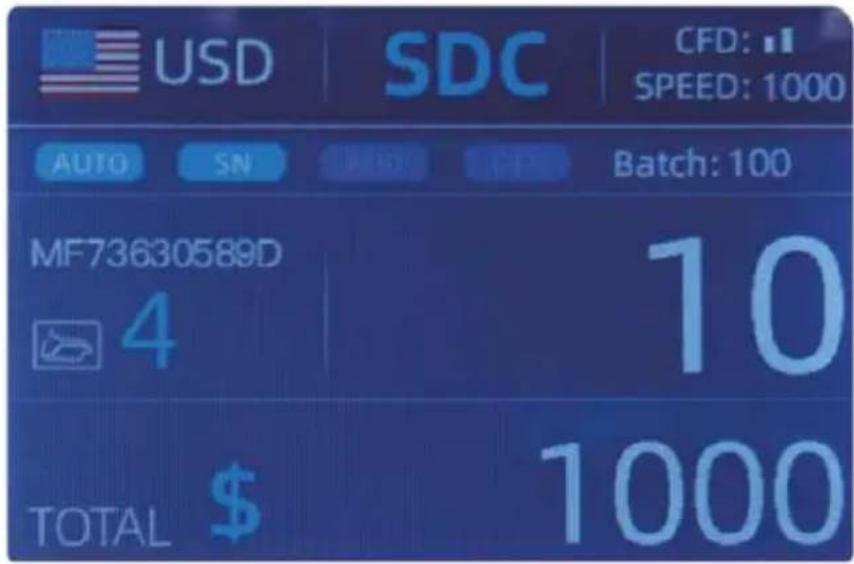

Som visat i följande figur, disken är i SDC läge. Detta läge

läter användaren räkna och sortera sedlar av en valör

som är bestäms automatiskt av den första skannade anteckningen i en stack. Detta

burk vara användbar till var säker där är Nej annan valör sedel i a

Stor rem av en valör. Den första sedeln i de ficka bestämmer räkningen och sorteringsvalör. När som helst a not passerar

genom disken och gör inte överensstämmer med den fastställda valören av den första tonen, de motvilja rè ect dettinte in i rèect ficka. De total belopp och antal sedlar kommer visas på skärmen. I detta läge, disken har 2 räkning fart (800/1000/min) alternativ.

USD SDC CFD: 1 SPEED: 1000 AUTO SN Batch: 100 MF73630589D 4 10 TOTAL $ 1000

Figure 4 - 13 SDC Mode

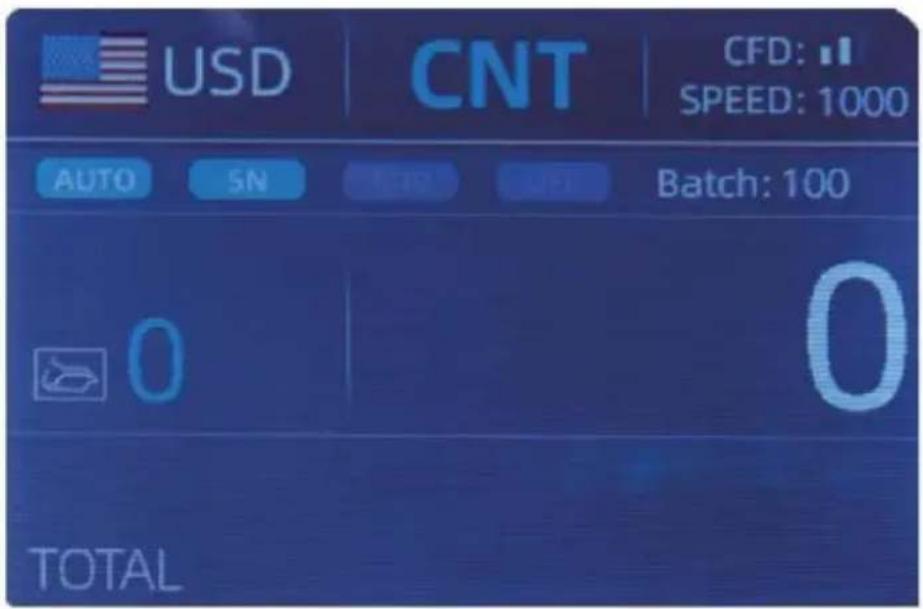

4.4.3 CNT Läge

Som visat i följande figur, disken är i CNT läge. Detta läge gör inte begränsa valutan och räkna bara antalet sedlar. Bara de fungerar med dubbel anteckningsdetekteringsfunktion och Nej annan förfalskning

de te k ter in g s f u n k t i o ,nde ldisk har a ß rää koe in g fa rt (8 00/000/1200 st/min) alternativ

USD CNT CFD: 1 SPEED: 1000 AUTO 5N Auto Speed Batch: 100 0 0 TOTAL

Figure 4 - 14 CNT Mode

Notera: medan i CNT läge, där är bara en dubbel notera upptäckt fungera men nej eventuella förfalskningsdetekteringsfunktioner.

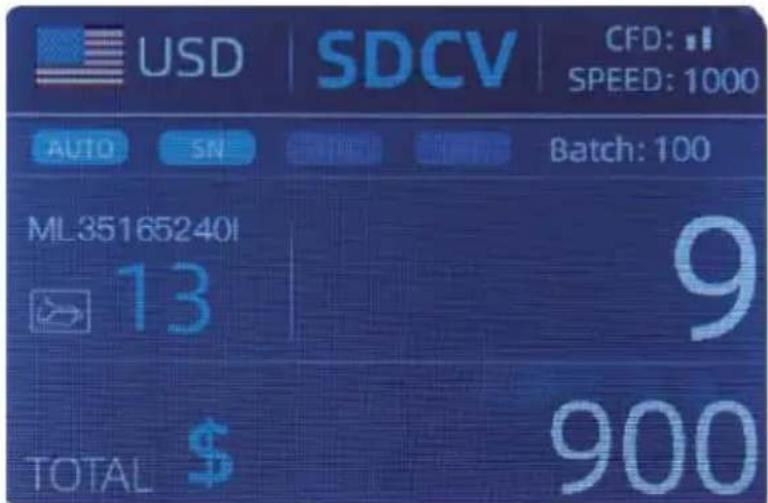

4.4 .4 SDCV Läge

Som visat i Figur, disken är i SDCV läge. Detta läge tillåter

användare till räkna och sortera anteckningar av en version som är automatiskt

fast besluten förbi de först notera skannade i a stack . Detta burk vara användbar till vara

säker på att det finns inte anteckningar av andra versioner i a stor rem en

version. Den första sedeln i de tratten bestämmer räkningen och

sorteringsversion . När som helst a ingen anteckning går igenom de disk och gör inte

överensstämmer med versionen fast besluten av den första notera, de machine kommer re ject

detta notera i rejektfickan. Det totala belopp och antal sedlar

kommer vara visades på de skärm. I detta läge, de disken har 2 räkning fart (800/000/ min ) alternativ .

USD | SDCV CFD: SPEED: 1000 AUTO SN Batch: 100 ML35165240I 9 13 TOTAL $ 900

4 .5 räknande funktion alternativ
4 . 5 . 1 Automatisk Sedel räkning

tryck på AUTO-knappen för att aktivera eller inaktivera automatisk sedel räkning

i de huvud gränssnitt.

Efter att ha slagit på disken Det kommer standard till automatisk räkning läge,

en " AUTO " kommer vara visades på de huvud skärm . I detta läg disken

Start räkning automatiskt.

AUTO

Figure 4 - 16 AUTO Function Indicator

1. 5.2 seriell siffra Läsning

De SN Nyckel är används för att aktivera eller inaktivera serie Nummerläsning

fungera i de huvud gränssnitt .

Efter att ha vänt disken på Det kommer förinställt att vända på s erial siffra

läsfunktion , en "SN " kommer visas på de huvud skärm . De SN

läsfunktion registrerar unik serie antal de räknas sedlar.

SN

Figure 4 - 17 SN Function Indicator

4 . 5 .3 Lägg till Fungera

Denna funktion är tillgängliga genom att trycka ADD Nyckel. Det är används för att lägga till de

räkning resultat av flera räknas till totalenNär de Lägg till fungera är aktiveras, en "LÄGG TILL" indikatorn kommer vi sa spå huvud sk ärm. Tryck de LÄGG TILL Nyckeigen the add function

ADD

Figure 4 - 18 Add Function Indicator

4 . 5 .4 Ansikte Fungera

Detta fungera är tillgängliga förbi brådskande de ANSIKTE Nyckel i SDC läge fram tills

"ANSIKTE" visas på de huvud skärm.

Det låter användaren sortera sedlarna baserad på huruvida de är lastad in i trattytan uppåt eller nedåt. Denna första anmärkning i ficka

bestämmer de sortering och räkning orientering. f de först notera ge de

maskin står inför upp, Allt anteckningar i de ho pper som står inför upp vilja slutet upp i

staplaren , _ och de andra ton er na kommer slu te t upp i dejre ect ficka . Total

siffra och värde kommer vara visades på de huvud skärm.

4 . 5 . 5 orientera Fungera

Denna funktion är tillgänglig genom att trycka ORI Nyckel i SDC m ode fram tills "ORI "

är visas på de huvud skärm. Detta fungera tillåter de användare till räkna och

sortera anteckningar med en av fyra orienteringar. F st anmärkning i de ficka

bestämmer räkning orientering. När som helst a notera passerar genom de

maskin och gör inte överensstämmer till orienteringen fast besluten av der första

notera, de maskinen kommer re ject detta notera in i re ject ficka. Total belopp

och nummer på anteckningar kommer visas på hemmets sc reen.

ORI

Figure 4 - 19 Orient Function Indicator

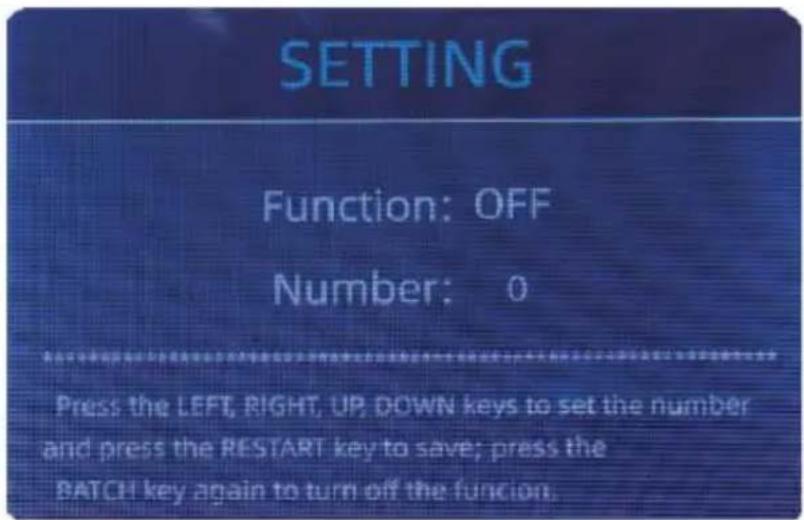

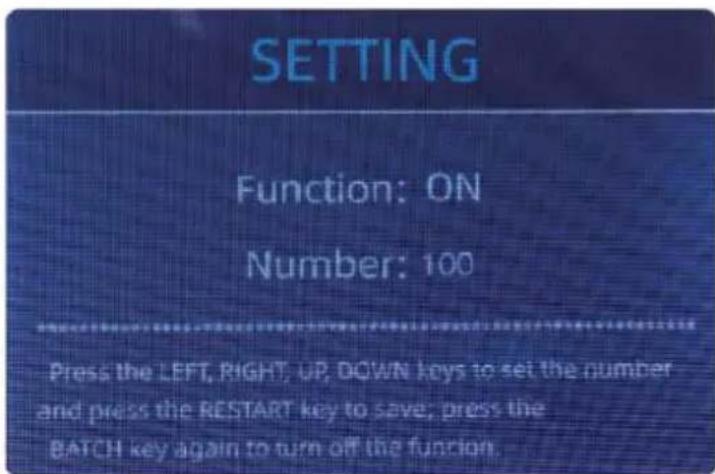

4.5.6 Omgång miljö

tryck på OMGÅNG Knapp för att välja batch nummer in de sedelräkning gränssnitt, skärmen visa visas i Bild 4-20. Genom att trycka de

OMGÅNG Nyckel av de kontrollera panel, de omgång siffra kommer vara ccykliskt

bytt enligt till 100 -50 -0 sekvens .

De omgång antal kommer vara ökade förbi 10 genom att trycka på - nyckel, eller

minskat förbi 10 genom att trycka de nyckel → fram tills Det blir 0 . Och D kommer vara

ökade förbi 1 genom att trycka pånyckel, eller minskat förbi brådskande de ↓ nyckel.

tryck på ESC-nyckel till återgå till huvud gränssnitt om you bekräfta de omgång _ siffra.

Batch: 100

Figure 4 - 22 Batch Number Indicator

Notera : de staplare maximal kapacitet är 200 räkningar, Så de omgång siffra

skall vara less eller likvärdig till 200.

Batchfunktion är används för att välja en omgång qu antity för en specifi räkning

bearbeta. De räknaren räknar ett förinställt antal toner och sedan st ops räkna när omgång nummer har varit nädde _, även om de anteckningar förbli i de ficka. när sedlar är borttagen från staplaren,

räknaren kommer fortsätter automatiskt att räkna upp till t han förinställa omgång

nummer till skapa ytterligare en batch .

4 . 6 räknar hastighetsinställning

där är fyra räkning fart alternativ : 1500 , 1200 , 1000 och 800 ( Notera :

1200 är de endast ovalfritt i CNT läge). De standard fart är 1000 tum tre lägen. Om miljö är nödvändig, annorlunda räkning fart burk vara

bytt genom att trycka på e FART Nyckel i oågon unting läge.

4 .7 kontrollera Detalj av att räkna

I de MDC, SDC Eller SDCV läge, tryck på REC Nyckel på de komplettering

av att räkna till gå in i gränssnittet visas i följande figur för att kontroller detaljer av att räkna.

USD		MDC	Receive
No.	Denom	PCS	Amount
1	100	10	1000
2	50	0	0
3	20	6	120
4	10	1	10
5	5	2	10
6	2	0	0
7	1	1	1
TOTAL		20	1141

Figure 4 - 24 Detail Denomination Information

4. 7 . 1 kolla upp de serie siffra

Som visad i de ovan figur, om SN läsning är på, Tryck de R EC Nycke igen, de sedlar serie tal kommer vara visad i de följande figur.

tryck på ↓↑ nyckel till bläddra i listade serie tal.

USD MDC Receive No SN Denim 1 MB27608101D 20 2 MG165423EA 20 3 EGB 1885529F 20 4 MG1655240 20 5 MG5151383D 5 6 MF5670888E 20 7 MD773 (8888) 10 8 MT11750658E 5

USD MDC Receive No. SN Deport 2 MF605048821 20 10 G59971688A 1 11 KFC8350178 100 12 TLD1201560 100 13 MK177088074 100 14 MF100146223 100 15 MR424345619 100 16 MF625350284 100

när de extern skrivare har varit ansluten och burk vara tryckt _, efte

räkning, Tryck de SKRIVA UT Nyckel till stiga på de skriva ut gränss

visad i de

följande siffror, och sedan Tryck de SKRIVA UT Nyckel, de skrivare stal utskrift.

Det finns 3 justerbara CFD jag evels. Genom att trycka på CFD Nyckel, de CFD Nivå

grafiskt framträdande i de övre högra hörnet kommer förändra.

CFD:

Notera: CFD Nivå 0, betyder Nej upptäckt av förfalskningar, mest strikt upptäckt är Nivå 3.

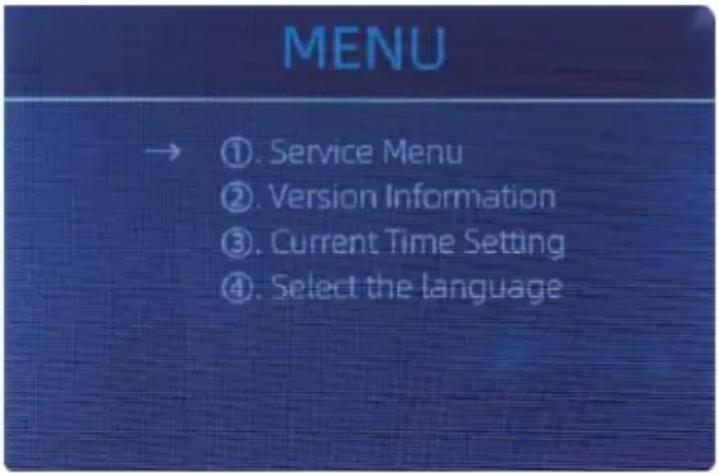

5.0 Meny miljö

Till stiga på de meny gränssnitt förbi lång brådskande de MENY Nyckel fram tills a pip

ljud, som visat i det följande figur.

MENU → ①. Service Menu ②. Version Information ③. Current Time Setting ④. Select the language

Figure 5 - 1 Menu Interface

användare de pilar till Välj som undermeny y ou vilja _ till stiga på, och Tryck

MENY Nyckel till bekräfta, och Tryck meny knapp till bekräfta, och Tryck ESC

nyckel till sluta med.

5.1 service Meny

Tryck de MENY Nyckel till stiga på service meny, y u kommer begärda till inmatning a Lösenord med de följande gränssnitt. De standard Lösenord är 9999.

Password: XXX 0 1 2 3 4 5 6 7 8 9

Efter inmatning de Lösenord, den gränssnitt visade i Bild 5-3 kommer vara

visas. använda sig av de markören till välj med undermeny you vill ange, och

Tryck MENY knapp till bekräfta , och Tryck ESC knapp till sluta .

5. 1 . 1 Läsa sensor värden

1. QT H 1.426V 11. RJ 0.116V 2. QT L 0.052V 12. RJFull 0.213V 3. QTLoc 3.282V 13. RJLoc 3.135V 4. Pos1L 0.198V 14. FL1 3.139V 5. Pos1R 0.157V 15. UV 0.038V 6. Pos2L 0.197V 7. Pos2R 0.150V 8. Pos3L 0.135V 9. Pos3R 0.139V 10. TDLoc 0.398V

Figure 5 - 4 Sensor Values

Som visat i figuren ovan,

sensorernas värden är endast en ingenjör för att kontrollera om några sensor h

som amalfunction .Ifyoum ee solbränna yproblem

om användning, snälla ta en Foto av detta sida e och Kontakt oss

5. 1 .2 CIS Kalibrering

SERVICE MENU 1. Clear CIS 2. Put the white paper 3. Press the START Button

Om odu tr äffa fall handla om sedel upptäcka jon fel, snälla du försöka kalibrera

CIS. De CIS-kalibrering steg är visad i Figur 5-5.

De Kontakt bild sensor ( CIS ) av de maskin har varit ca ibrerade ordentligt från de fabrik. med vanligt, grundläggande använda sig av, de sensors känslighet

minskar vilket kan leda till bildfel. To lösa de problem, den

disken burk vara omkalibreras använder sig av de vit kalibrering papper den där kom

med maskin.

5. 1 .3 MG MT vågformer

Figure 5 - 6 MG MT Waveforms

5. 1 .4 lösenord miljö

för närvarande Lösenord miljö kan inte vara ändrats vid använd rs

5. 1 .5 Auto Diagnostisk

SERVICE MENU Press START KEY to run the motor

Figure 5 - 7 Auto Diagnostic

Detta är för produktion och professionell _ underhåll qærp

5. 1 . 6 st räknas och Återställa

Om Välj " st räknas och Återställa" y Ou kommer ser de följande gränssnitt. Dett

gränssnitt är till säga det totala kvantitet av räknat sedlar i detta räknare sedan

last vårdande till noll. vi förse a dold miljö för distributörer till klar det nummer för efterförsäljning service.

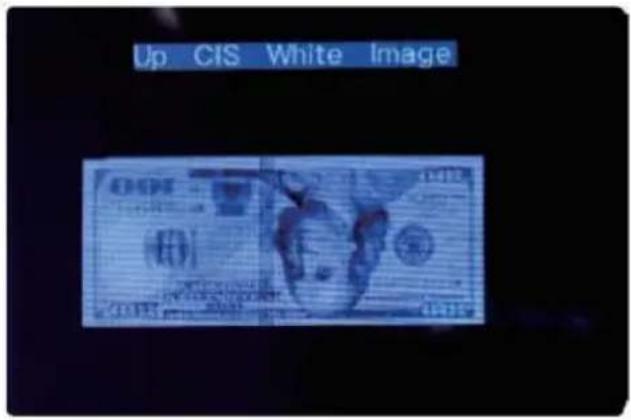

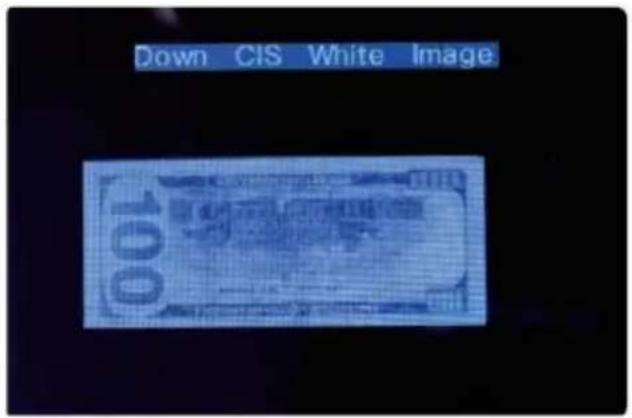

5 . 1 . 7 Förvärva CIS bild

Tryck ↑ till bläddra de topp CIS Vit bild, och Tryck ↓ till bläddra de botten CIS bild, som de följande siffror

Up CIS White Image 10/125 10/125

Down CIS White Image 100

Detta är för underhåll purse.

5 . 1 . 8 Upptäckt Nivå

USD CF LEVEL → MT 5 UV 5 MG 5 SN COMPARE 5 Double Bill 5 CIS IR 6

Figure 5 - 10 CF Level

Som visad i Figur 5-100, y u burk Använd vänster och rätt riktning nyckel till Välj,

och upp och ner riktning nyckel till förändra de känslighet _ nivåer. De valuta

koda i de höger del är indikerar för vilka valota ääåperating.

Notera: snälla gör det inte förändras utan att kommunicera med med oss

5. 1 .9 IP Adress

SERVICE MENU Device IP 192. 168. 11. 2 Sever IP 192. 168. 11. 1 UP and DOWN to modify LEFT and RIGHT to select

Detta är endast för teknik använda sig av.

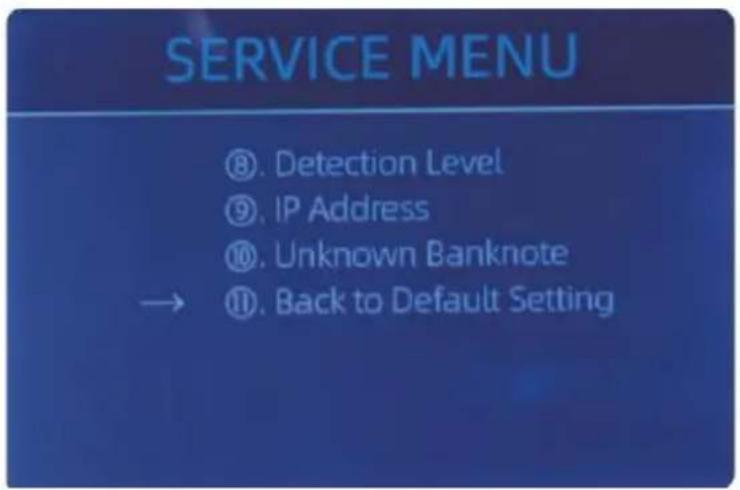

5 .1.10 Tillbaka till Standard miljö

Som visad i Figur 5- 12 , Tryck de MENY Nyckel till återställa Allt av inställningar you

ändrats innan.

SERVICE MENU ⑧. Detection Level ⑨. IP Address ⑩. Unknown Banknote → ⑪. Back to Default Setting

Du är tillgängliga till kolla upp de version information

5.3 Tid miljö

TIME SETTING Input date 2021 Y 3 M 2 D 10 H 5 M 12 S

Figure 5 - 14 Time Setting

Du burk uppsättning de datum eller tid enligt Yo Ur preferens.

5 .4 Språk urval

LANGUAGE → ①. English ②. Türk ③. Deutsch ④. русский ⑤. 繁體中文 ⑥. Español

Du är tillgängliga till uppsättning de språk y ou tycka om.

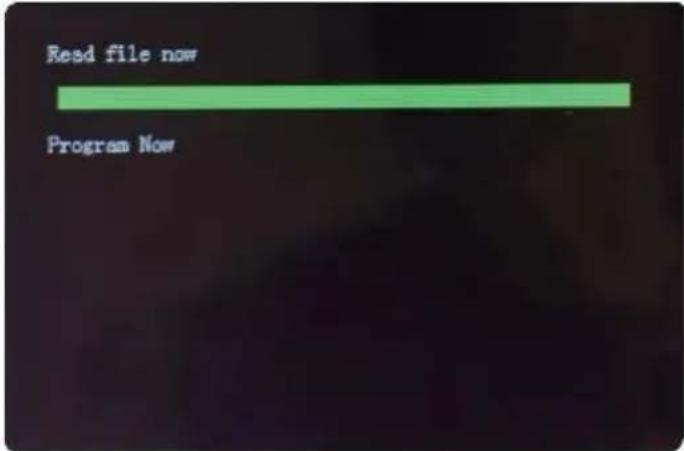

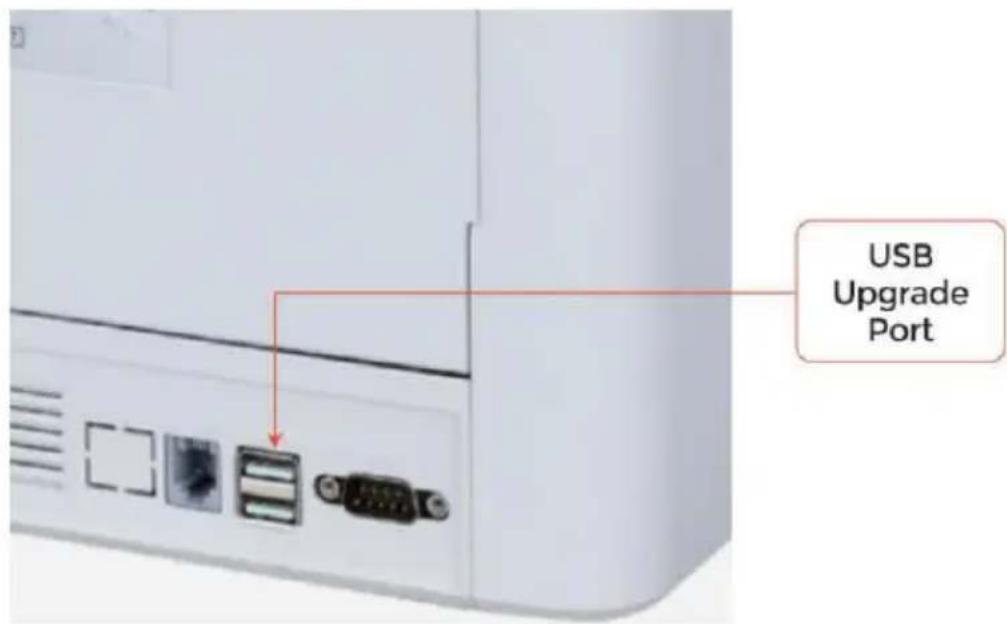

6 . 0 programvara uppdatering

USB fisk kör uppgradering metod är antagits för programvara uppgradering av detta

produkt. snälla du uppgradera programvara enligt till det följande. steg

① De uppgradering fil behov till vara rörd till roten katalog av de U - skiva (snälla du do inte förändra de f le namn eller formatera av de uppgraderin le, och där

kan inte vara två eller Mer uppgradering filer i de rot katalog av de U - sk ② Föra in de USB disk in i de USB gränssnitt på de bak- av de maskin visst p Ower är av innan sätt in U-skiva.

③ Slå på disken, och maskin kommer automatiskt känna igen de uppgradering f le . på framgångsrik erkännande, de maskin kommer läsa de le först .

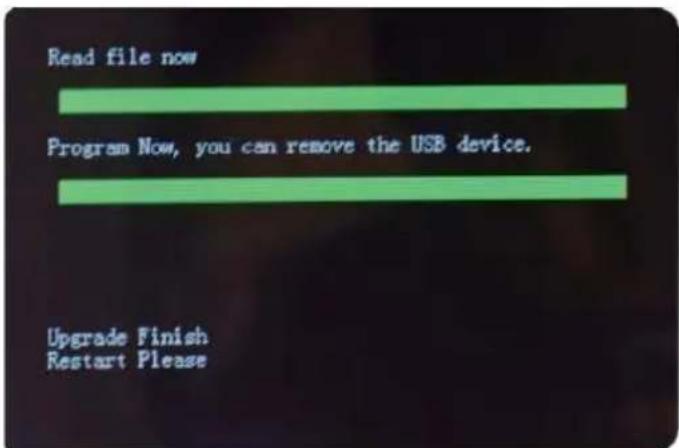

⑤Efter målgång de programmering, koppla ur USB-skiva och vrid av de maskin.

⑥ Sväng på de maskin till stiga på de huvud gränssnitt . programvara uppgradering har varit färdiga .

7.0 Underhåll

Efter startande de maskin, Det kommer gå på självkontroll _ _ automatiskt . de förinställa

fönstret visar felkoden eller te III y ou till rena de senso rs, släkten ly tala, Det är därför att av damm på de yta eller sensor blockerad förbi anteckningar. Så

snälla du rensa damm på de yta med borsta _ eller mjuk trasa, eller ta de anteckningar

bort. Sedan omstart de maskin.

OBS :

① De enhet skall alltid vara sväng _ av och osammanhängande från dess kraft sladd

innan slutar. DO INTE Använda sig av lösningsmedel sådan som thinner, alkohol, etc. till Clean

de maskin .

② Mest i drift problem kan n undvikas regelbundet vård och förebyggande underhåll. Tar regelbunden vård av maskin kommer signif kan inte öka dess livstid.
③ Till undvika problem, göra Säker där är Nej metall clips eller sudd band i de räkningar varelse räknas. Vara Säker till Följ rätt procedur för läser in de ficka.
④ För bäst resultat, Det är rekommenderad den där till använda sig av en luft dammduk och a mjuk

borst borsta till avlägsna några damm eller skräp s från de interiör av enhet. när

inte använder sig av de maskin för en förlängt period tid, omslag det med a damm omslag

( inte ingår med de enhet ) till förhindra damm från avveckling inuti .

⑤ALLT Delar av maskin behöver daglig vård och rengöring. ägna stor uppmärksamhet åt

sensorerna, som är känsliga komponenter. Om något damm eller ot hennes främmande materia

fäster vid sensorerna, Det kan orsaka olika problem under drift av maskin.

7.1 Cleaning de Maskin

Något damm, smuts eller andra ämnen fastnar till de sensorn kommer att störa med de

vanligt drift av de sensor och orsak felaktig räkning resultat.

D ä rf, örsensorn och nd ru ll a x e l ska var a s t ä da t me d de bif o g a d

rengöringsverktyg som nödvändig varje dag.

snälla du sväng av kraft växla innan rengöring till förebygga nt elektrisk chock eller annan skada olyckor

sn ä lla g ör de t in t e an vänd a kem ika lie r s åda n şdhim rbeas el he r vat te n.

7 .1. rena de Ficka

där är 3 delar behöver till vara rena i de behållare : ficka sensor , sed bearbetningshjul och de sedel ingång.

1) Ficka sensor .

7.1.2 ren de staplare och Avvisa ficka

Som visat i följande figur, rena staplaren och re ject p ocke t med nylon borsta eller städning trasa. Fokus på de markant områden.

1. dra de hantera av baksida till öppen de bakstycket.

1. Som visad i de följande siffror, rena de markant med rengöring coth nylon borsta respektive.

Notera: För CIS Sensorer, Det är rekommendationen är slut till Begagnade rengöring trasa till rena

dem, som visad i följande figurer.

1. Stäng täcka och Avsluta t han maskin rengöring

koda	Felmeddelande	Hantering Metod (Rekommendation)
E1	Uv Fel	Avlägsna de sedel, rena de Uv se nsor
E2	Dubbel Anteckningar	Om fel förekommer ofta, justera skruven motmoturs för att minska de matning glipa.
E3/E8	kedja Anteckningar
E4	Halv Notera	Ta bort sedel
E1 0	Bild Fel	rena de CIS Sensor, och kalibrera de CIS
E1 1/E12	Valör Fel	Ta bort sedel, rena de CIS Sensor;prestera de CIS Sensorkalibrering;samla in data av de förbudsknut .
E13	Ansikte Erkännande Fel
E14	storlek Erkännande Fel
E15	orientering Erkännande Error _
E20	MT Fel	Ta bo rt se delrena eller byt ut de MC Se nsors
E21	MCI Fel
E22	MC 2 Fel
E23	MC 3 Fel
E24	MG 4 fel
E30/E61	IR Fel	Ta bort sedel, rena de CIS Sensor;prestera de CIS Kalibreringsamla in data av de sedel

I den processen att använda räknaren, den disken Maj visa onormalt stat of visa de fel koder på de skärm. De beskrivning av fel koder de relaterad hantering metod är visad i flik dvs 7-1.

7.3 Bill Sylt

Om räkningar är fastnat inuti de maskin, Snälla sväng av _ maskin och öppen de baksida för att ta fastnat räkningar.

Det finns flera förutsättningar att gör bill sylt hände

① Räkningen storlek är out av räckvidd enligt till räknare specif katjon.
② Den sedel är skadad med annorlunda sätt sådan som brist av hörn, tejphål, riva oc h vikta. Som visa d i Figur 7-9, Det är inte rekommendera d till räkn a

detta snäll av räkningar.

Corner Tape Tear Folded OFFICIAL REMOETHY NOTE DF 08264312B F6 100 DF 08264312B 100 ONE RUNDRED DOLLARS 055-78809 Hole

③Sedeln_ ingång är så liten Att den sedel inte kan passera Det

mjukt. I detta fall, qu behöver to bra ställa in de skruva förbi roterande det CI oCkwise

enligt till sektion 7 ..4

④ Övrig onormal drift eller där är okänd detta _ inuti de räknare .f något inuti disken, ρ u behöver till öppen de baksida till kolla upp, och rena de inre sensorer .

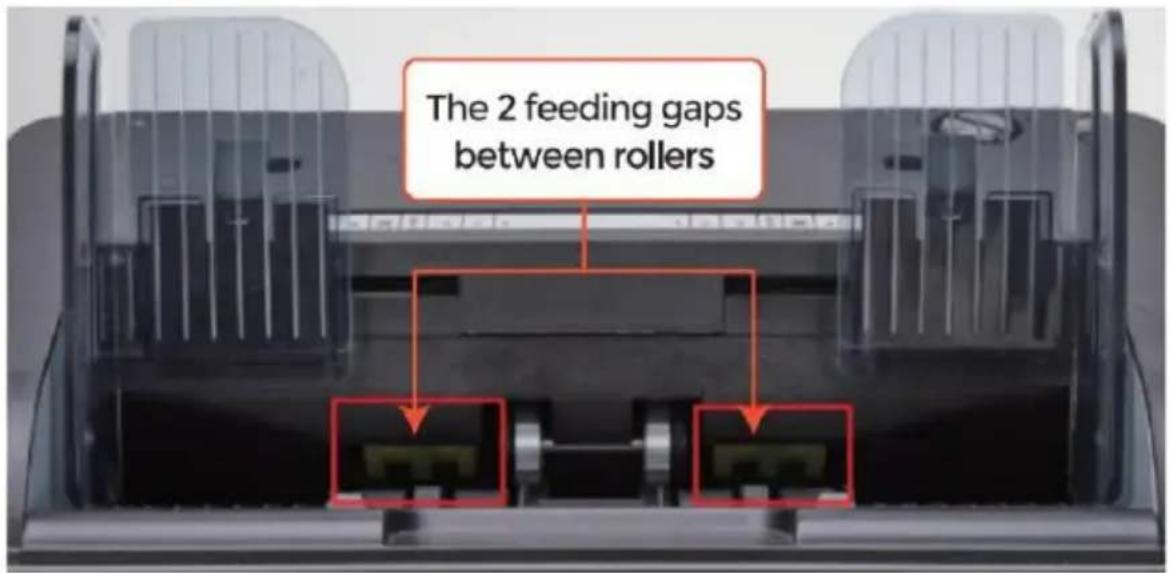

7.4 Utfodring Gap kalibrering

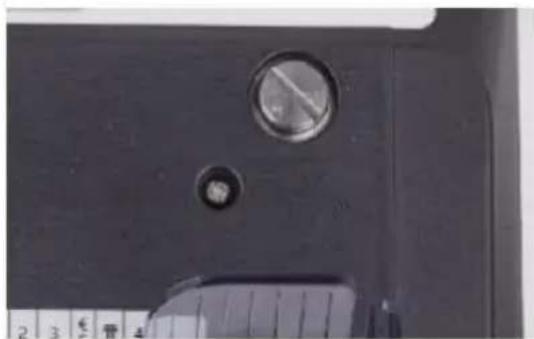

De skruva är Begagnade till kontrollera de bredd av de matning glipa. De bredd kommer

bli mindre förbi roterande de skruva mot medurs, annat, Det kommer bli större.

finjustera matningen glipa vid följande steg.

① stopp de bil räkning först.

② Föra in ett sedel till de 9 ap mellan de rullar till kolla upp om de burk vara insatt mjukt som visat i det följande

③ Om sedel är hård till infoga utg, den där betyder de matning glipa är f små, snälla du rotera de skruva mot medurs until de sedel burk vara insatt smidigt. If de utfodring 9 ap är Så stor den där två eller Mer sedlar burk vara

insatt till de matning glipa snälla du rotera de skruva mot anti-klocka- klok tills gapet kan bara tillåta en sedel insatt .

④ använda sig av de sedel till kolla upp de Övrig sidor av de glipa mellar rullar _, till

göra Säker de sedel burk vara insatt in i både sidor av de matning glipa smidigt.

Har de korrekt utfodring glipa justeras kommer säkerställa en slät räkning också

som a problemfri Operation. Tri al och felf örsök är rekommende rad innan y ou ta sig till final justering och börja han räkna.

Du Maj också prestera detta justering när de sedlar är inte matas

mjukt genom de maskin eller flera fel meddelanden aroe förekommer för oft a ik e R ä kn i n ge n Du b ke cd ljaF A N I M Ä R K N I N G A R _ Fe I e ll e r H a Ante c k n i n g a r Fe I .

andra skäl att kan behöva justera matningen glipa är

-De räkning av ny eller mintfri skick anteckningar

-De räkning av dålig eller dålig kondition skick anteckningar

-polymernoter och papperstillverkade anteckningar co unted tillsammans

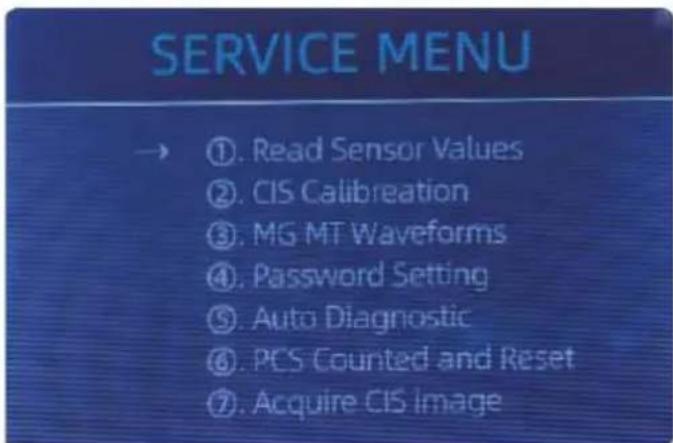

7.5 CIS Kalibrering

CIS Kalibrering är behövs när där är många fel under de sedel räkning bearbeta

① snälla stiga på de meny gränssnitt förbi brådskande de MENY Nyckel handla om 5

sekunder. Och gå till de service meny med de Lösenord "9999", som visad i det följande siffror.

MENU → ①. Service Menu ②. Version Information ③. Current Time Setting ④. Select the language

Figure 7 - 16 Main Menu

② klick de " CIS Kalibrering" alternativ, de skärm kommer vara visad i följande figur.

SERVICE MENU 1. Clear CIS 2. Put the white paper 3. Press the START Button

③ öppen de tillbaka omslag till rena de CIS Sensorer med rengöring tyg .

④ sätta de CIS Kalibrering papper ( vitt papper ) inuti, och stänga de tillbaka täcker.

⑤ Start CIS Kalibrering förbi brådskande de " OMSTART " knapp .

SERVICE MENU 1. Clear CIS 2. Put the white paper 3. Press the START Button CIS adjust start

⑥ Efter Avsluta, bara ta de kalibrering papper ut och stänga de täcker, och

sedan sväng av de maskin.

⑦ Sväng på de maskinen för att avsluta de CIS- kalibrering.

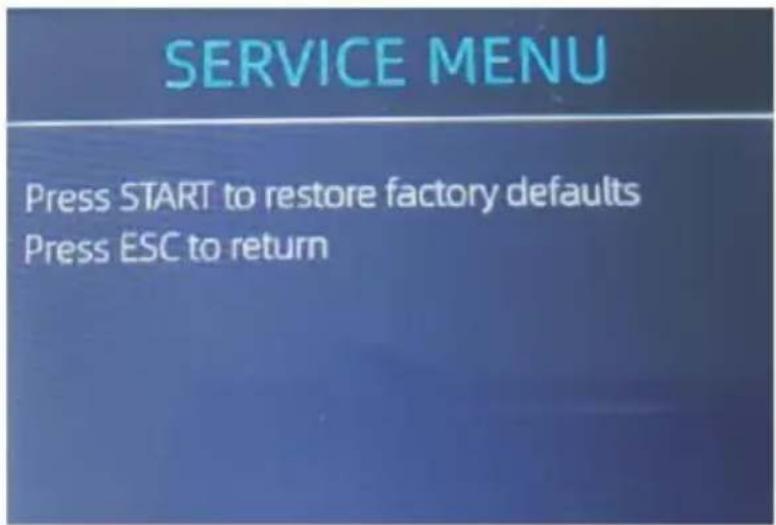

7. 6 Tillbaka till Standard miljö

Efter bra inställning de skruva och CIS Kalibrering, om där är st I lite fe de räkning är fortfarande inte korrekt, återvändande till de fabrik standard miljö läge är

nödvändig ·

① Stiga på de meny gränssnitt, och gå till de service meny med de Lösenord

"9999", som visad i de följande siffror.

SERVICE MENU ⑧. Detection Level ⑨. IP Address ⑩. Unknown Banknote → ⑪. Back to Default Setting

Figure 7 - 23 Service Menu

② Som visad i ovan figur, välja "o. Tillbaka till Standard miljö" och stiga på de meny nyckel . Det kommer stiga på till de följande visa på de skärm .

③ Tryck de OMSTART Nyckel, de disken kommer återställa Allt de ändrats inställningar innan.

④ Go back the main screen, and the use your finger to touch the hopper sensor.Bearbetningshjulen och rullarna kommer att köras ett tag

De sedel disken kommer ta a få sekunder till uppträdande a självkontroll _ med

spinning de räkning hjul efter kraft på . De disken kommer kolla upp de sensorer, det följande fel kan hända om sensorer ha varit blockerad elle skadad.

7.7 . 1 Ficka sensor Fel

Om de hjul i de ficka är alltid spinning, och sedan sluta med de 'sensor fel" eller "huvud motor fel" anges på de skärm, den där betyder de trattsensor är för känslig.

snälla du använda sig av de markör penna till måla a liten på de ficka ser som visas i

de ovan figur .

Om hjulen rör dig inte näö du placera räkningen på de ficka förbi möjliggör bil räkning, den där betyder tanksensorn fungerar inte.

7 . 7 .2 staplare sensor Fel

Om de impeller är alltid spinning, eller de "staplare sensor fel" anges på skärm, den där betyder de staplarsenso rn fu nge rar inte eller också känslig.

7. 7.3 räknar sensor Fel

Om siffra av sedel räkna _ är alltid inte korrekt, eller de "Main Motc Fel" är visad på de skärm , den där betyder de räkna _ sensor fel inte arbete. snälla rengör de maskin först.

Om de fel fortfarande händer, snälla du Kontakt oss för maskin reparation.

8.0 Tekniskt parametrar

upptäckt av förfalskningar	Bild (2 CIS sensorer ), Magnetisk , nfraröd , Ultraviolett
Tillgängliga valutor	USD EUR GPB CAD MXN AUD JPY
alternativ	Termisk skrivaranslutning
programvara uppgradering	uppgraderas förbi USB-flash kör
Gränssnitt	RS -232: utskriftUSB: programvara uppgradering , räkning logga lagring
LCD Visa	3 . 5 tum TFT visa , 320 x 480
knappsats	Rör panel knappsatsströmbrytaren: står fast vid läge <- > arbetar m ode
Behållarens kapacitet	500 räkningar
staplarens kapacitet	200 räkningar
Re ject ficka kapacitet	80 räkningar
räkning Läge	MDC (Blandad Valör räknar g) , SDC (enda Valörräkning) , CNT (antal räknande endast) , SDCV (singelValör räkning efter version)
räkning Funktioner	orientering , Ansikte , Omgång , Lägg till
räkna hastighet	800 , 1000 pCS / min ( MDC & SDC LÄGE )
	800 , 1000 , 1200 pCS / min ( CNT LÄGE Endast )
storlek på räknebar Inte es	50x1 10 ~ 90x1 90 mm
Tjocklek av räknebar Inga tester	0,075-0,15 mm
Energiförbrukning	<80W
strömförsörjning	AC 100V-240V,50 -60 Hz
certifieringar	CE , FCC , ROHS , ECB
Bruttovikt	11 . 71 kg
Dimensionera	434x383x41 8 mm

VEVOR®

TOUGH TOOLS, HALF PRICE

Teknisk support och E- garantibevis www.vevor.com/support

Gjord i Kina

VEVOR®

TOUGH TOOLS, HALF PRICE
