AL-162A - Mynt- och sedelräknare Vevor - Gratis bruksanvisning och manual

Märke	Vevor
Modell	AL-162A
Typ	Sedelräknare
Trattkapacitet	500 sedlar
Staplarkapacitet	200 sedlar
Kompatibel sedelstorlek	50 × 110 mm (min) till 90 × 190 mm (max)
Sedeltjocklek	0,075 – 0,15 mm
Räknehastighet	800, 1000 eller 1200 sedlar/min (justerbar)
Strömförsörjning	AC 100-240 V, 50/60 Hz
Strömförbrukning	≤ 80 W
Bruttovikt	5,48 kg
Display	Färg-LCD-skärm: 4 siffror för räkning, 3 siffror för bunt
Inbyggda detektioner	UV (ultraviolett), MG (magnetisk), IR (infraröd), DD (bredd)
Huvudfunktioner	Automatisk räkning, bunt, addition, värdeberäkning, falsksedeldetektion, auto/manuell start
Underhåll	Rengör med en fuktig trasa efter frånkoppling; undvik vatten och hög luftfuktighet
Säkerhet	Överensstämmer med FCC del 15 och CE; automatisk avstängning med larm vid fel
Ingående tillbehör	Rengöringsborste, ersättningssäkring, extern display, 2 sedelguider
Användningsmiljö	Temperatur: 0 °C till 40 °C; luftfuktighet: 25 % till 80 %
Garanti	Elektroniskt garantibevis tillgängligt på www.vevor.com/support

Vanliga frågor - AL-162A Vevor

Hur startar jag maskinen för första gången?

Anslut nätsladden till maskinen och sedan till ett vägguttag. Slå på strömbrytaren: maskinen utför en självkontroll genom att snurra räknevalsarna. När den är redo visar displayen antalet räknade sedlar.

Vad gör jag vid ett felmeddelande (t.ex. E10, E6x)?

Felkoderna indikerar ett detektionsproblem eller pappersstopp. Se avsnittet Felkod och lösning i manualen. De flesta problem löses genom att rengöra maskinen (damm eller smuts). Ta bort den misstänkta sedeln och tryck på START för att fortsätta.

Hur ställer jag in LOT-funktionen (bunt)?

Tryck på LOT-knappen för att aktivera funktionen. Varje tryck bläddrar genom förinställningarna: 100, 50, 20, 10 sedlar. En femte tryckning avbryter bunten. Du kan också anpassa antalet genom att trycka på + eller - efter valet.

Hur upptäcker jag falska sedlar?

Maskinen har inbyggda detektioner UV (ultraviolett), MG (magnetisk) och IR (infraröd). De är aktiverade som standard. Om en falsk sedel upptäcks stannar räkningen, ett ljudlarm hörs och displayen visar en kod (t.ex. 'E10' för UV). Ta bort sedeln och tryck på START för att fortsätta.

Hur rengör jag maskinen?

Koppla alltid bort maskinen före rengöring. Använd en fuktig trasa (ingen vätska eller aerosol). Rengör insidan regelbundet med den medföljande borsten för att undvika räknefel på grund av damm.

Hur justerar jag UV-känsligheten?

Håll ner SET-knappen i cirka 1,5 sekund tills displayen visar 'E10'. Använd + eller - för att öka eller minska känsligheten. Ett högre värde minskar känsligheten. Standardinställningen är E10=150. Efter justering, placera fingret på trattsensorn för att spara.

Vad betyder felkoden E10?

Koden E10 indikerar att en misstänkt sedel har upptäckts av UV-sensorn (falska pengar). Ta bort den felaktiga sedeln och tryck på START för att återuppta räkningen. Om problemet kvarstår, kontrollera UV-känsligheten eller rengör sensorerna.

Hur använder jag funktionen för totalvärdesberäkning?

Tryck på VÄRDE-knappen för att gå in i värdeberäkningsläge. Använd + eller - för att välja valör (t.ex. 100). Räkna sedlarna: displayen visar det totala värdet. För att ackumulera flera valörer, aktivera ADD-funktionen genom att trycka på LÄGG TILL före varje ny bunt.

Kan maskinen räkna skadade eller mycket smutsiga sedlar?

Det rekommenderas inte att räkna trasiga, tejpade, mycket smutsiga eller vikta sedlar. Dessa kan orsaka detektionsfel eller pappersstopp. För tillförlitlig räkning, använd endast sedlar i gott skick.

Hur återställer jag fabriksinställningarna?

Två metoder: (1) Håll ner knapparna START och VÄRDE, slå sedan på maskinen. (2) Håll ner START och CUR, slå sedan på maskinen. Den externa displayen visar 'dEFAU' och maskinen avger ett pip i 3 sekunder, vilket bekräftar återställning till fabriksinställningarna.

BRUKSANVISNING AL-162A Vevor

Teknisk support och E-garantibevis: se www.vevor.se/support

Bilräknare

Användarmanual

AL-162A

Vi fortsätter att vara engagerade i att ge dig verktyg med konkurrenskraftiga priser. "Spara hälften", "Halva priset" eller andra liknande uttryck som används av oss representerar endast en uppskattning av besparingar du kan gynnas från vid köp av vissa verktyg med oss jämfört med större eller toppmärken och täcker inte nödvändigtvis alla kategorier av verktyg som erbjuds av oss. Du är vänligen påmind om att verifiera noggrant när du gör en beställning hos oss om du

faktiskt sparar hälften i jämförelse med toppmärken.

VEVOR®

TOUGH TOOLS, HALF PRICE

BILRÄKNARE

MODELL: AL-162A

Detta är originalinstruktionerna. Läs hela manualen noggrant innan du använder produkten. VEVOR reserverar rätten att tolka vår användarmanual. Produktens utseende kan vara föremål för den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att informera dig igen om det finns några tekniska eller programvaruuppdateringar på vår produkt.

	Denna enhet överensstämmer med del 15 av FCC Regler. o perationär under ject till de följande två betingelser: ( ) Det här enhet Majinte orsaka skadlig interferens , och (2) denna enhet måste accepteranågra interferens mottagen , Inklusive interferens den där Majorsak oönskade drift.
	KORREKT AVFALLSHANTERINGDenna produkt är föremål för tillhandahållande av europeisk Direktiv 2012/19/EU. Symbolen som visar en wheelie bin korsade genom indikerar att produkten kräver separat vägra samla jon i de Europeiska unionen. Detta gäller för produkt och Allt Tillbehör märkt med denna symbol. Produkter märkta som sådan Maj inte vara kasseras med vanligt hushållsavfall, men måste bli tagen till samlaplats för återvinning av el och elektronisk enheter.
	Efterlevnad är ett EC säkerhet certifiering .

Innehåll

1. Allmän introduktion ____ 1
2. Viktiga säkerhetsinstruktioner 1 3. Driftsmetod 2
3. Korrekt matning av sedlar 2
4. Introduktion till kontrollpanelen 4 6. Funktionsintroduktion 6
5. Justering av behållaren 10 8. Felkod och lösning 12
6. Vanliga problem och lösning 13 10. Maskininställningar 15
7. Underhåll 16 12. Funktioner och specifikationer ____ 17

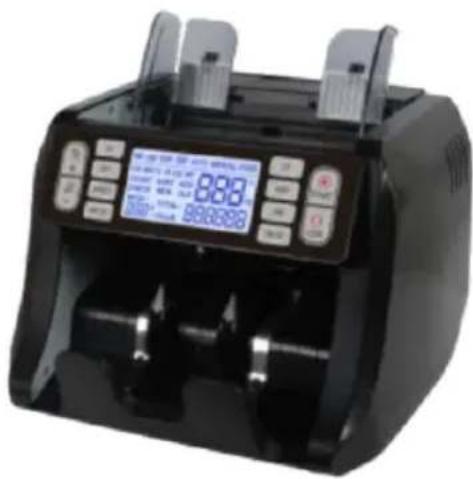

1. Allmän introduktion

Pengaräknaren är den perfekta lösningen för en snabb, exakt och pålitlig

sedelräkningsprocess. Denna maskin är frontlinjen i vår Evolution inom

valutahanteringsteknik. Dess kompakta och snygga design är lika anmärkningsvärd

som dess integrerade elektronik och multifunktionella förmågor. Men det är mer än

bara utseende och högteknologisk elektronik. Den är redo att hantera de mest krävande

uppgifterna, från att räkna stora mängder kontanter till att batcha

anpassade pengar

enheter. Kraften att dramatiskt förändra arbetskraften och minska räkneförluster är

nu

vid nära av dina händer.

Den här maskinen är ett ovärderligt hjälpmedel i banker, kasinon,

stormarknader,

biografer, detaljhandelsbutiker och många andra miljöer där sedlar används.

När du öppnar lådan, kontrollera att alla föremål som beskrivs nedan är

inkluderade. Om någon artikel är skadad eller saknas, kontakta återförsäljaren där enheten

köptes.

1. Maskin * 1
2. Användarmanual * 1
3. Strömkabel * 1
4. Rengöringsborste * 1
5. Säkring * 1
6. Extern display * 1
7. Sedelguider * 2

2. Viktiga säkerhetsinstruktioner

När du använder denna sedelräknare ska grundläggande säkerhetsåtgärder alltid

Följ dessa anvisningar för att minska risken för brand, elektrisk stöt eller personskada, inklusive

följande:

- Anslut strömsladden till maskinen, sedan till ett vägguttag och slå på strömbrytarna; maskinen kommer att utföra en självkontroll genom att snurra

räknehjulen flera gånger. Räkneverket kommer att visa "" när maskinen är redo.

- För att undvika fel, kontrollera och ta bort sedlar innan räkning som är följande:

1. Lappade sedlar med papper
2. Tvättade sedlar, mycket smutsiga sedlar
3. Trasiga sedlar

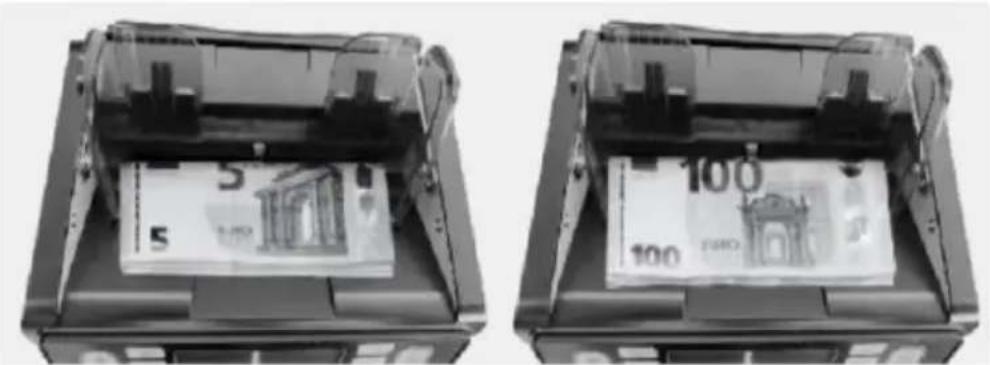

4. Korrekt matning av sedlar

Sedlarna måste placeras i ordning och mellan räkneguiderna. Se följande bilder:

Avståndet mellan de två sedelguiderna måste justeras enligt längden på sedlarna av olika valörer, för att förhindra att sedlarna inte centreras och utlöser ett larm

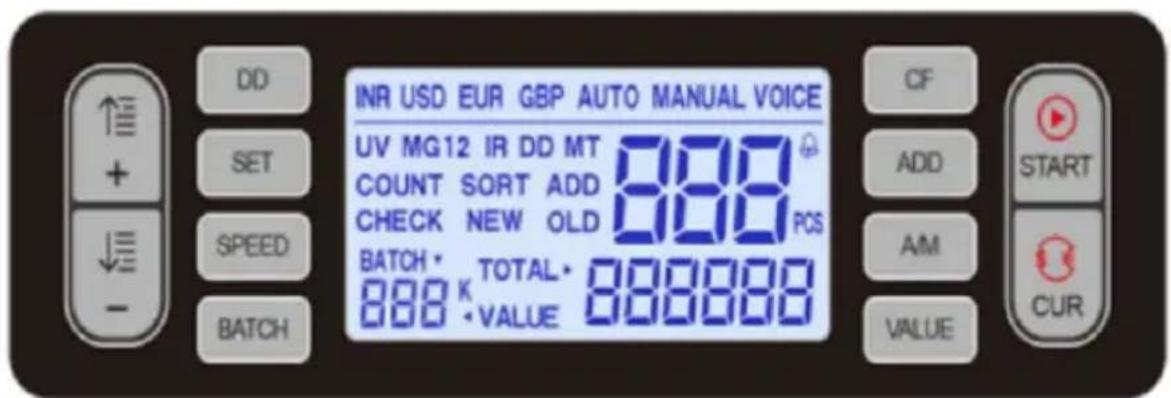

"DD"-knappen: Tryck på denna knapp för att slå på/av DD

detektering. DD

detektering kan sortera sedlar vars bredd skiljer sig mer än 5 mm från den första räknade sedeln

"SET"-knappen: tryck på denna knapp för att gå in i känslighetsjustering av sensorer.

"SPEED"-knapp: Tryck på knappen för att välja hastighetsläge: 800, 1000, 1200 st/min

"BATCH"-knapp: Tryck på denna knapp för att slå på/av BATCH-funktionen.

Först trycker du 100→50→20→avsluta batchläge.

"+"-knapp: I SET-läge, tryck på "+" en gång för att öka med "1". Om du håller knappen intryckt ökar parameternumret kontinuerligt. I värdeberäkningsläge, tryck på "+" för att välja en siffra.

"-"-knapp: I SET-läge, tryck på "-" en gång för att minska med "1". Om du håller knappen intryckt minskar parameternumret kontinuerligt. I värdeberäkningsläge, tryck på "-" för att välja valör.

"CF"-knapp: Tryck på denna knapp för att slå på/av MG-IR-detekteringen.

"ADD"-knapp: Tryck på den här knappen för att slå på/av ADD-funktionen.

"A/M"-knapp: Tryck på den här knappen för att välja MANUELL/AUTO-räkning.

läge.

"VÄRDE"-knapp: Tryck på denna knapp för att gå in i värdeberäkningsläge. Tryck på knappen i 3 sekunder för att lämna värdeberäkningsläget. Under tiden kan du trycka på ADD-knappen för att lägga till totalvärdet.

"CUR"-knapp: Tryck på denna knapp för att välja valuta.

"START"-knapp: Tryck på denna knapp för att rensa räknenumret eller starta räkningen.

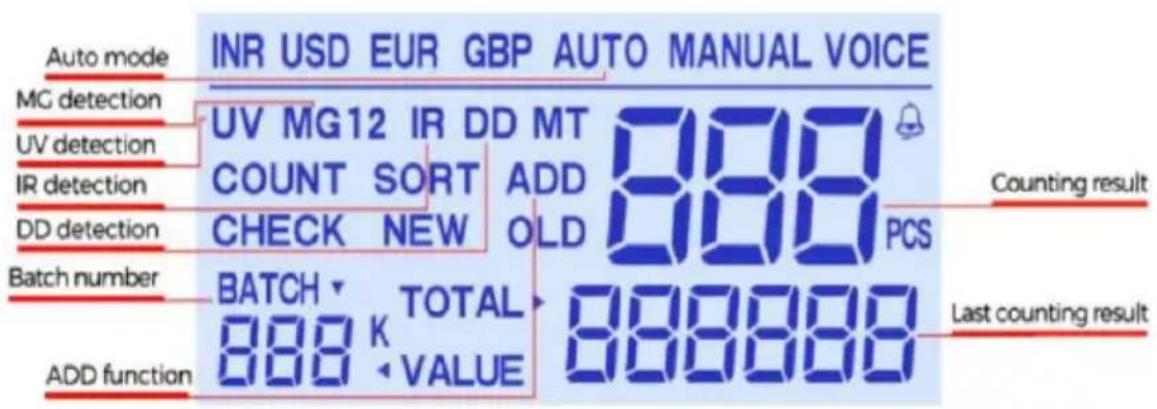

5.2 Displaybild

När sedlarna är korrekt placerade i fickplattan startar maskinen räkningen automatiskt. Antalet räknade sedlar visas på räknarens display. För att räkna igen rensas displayen och omgångsvisningen visar antalet sedlar från den senaste räkningen.

UV (Ultraviolett) detekteringsfunktion

UV-detektionsfunktionen är vald eller avmarkerad genom att trycka på UV-knappen i funktionspanelen.

UV-funktionen kan markera alla typer av sedlar som innehåller UV-funktioner.

Som standard är UV-funktionen automatiskt påslagen när enheten är

påslagen. Om maskinen känner av en förfalskad sedel, kommer den att sluta

räkna och avge pipande ljud. Displayen kommer att visa meddelandet "A eller

E10", vilket varnar användaren om närvaron av en misstänkt sedel.

Ta bort den

förfalskade sedeln och tryck på "START" för att fortsätta räkna.

MG (magnetisk) detektionsfunktion

MG-detektionsfunktionen är vald eller avmarkerad genom att trycka på MG-knappen i funktionspanelen.

MG-funktionen kan kontrollera alla typer av

sedlar som innehåller MG-funktioner.

Som standard är MG-funktionen automatiskt påslagen när enheten är

påslagen. Om maskinen känner av en förfalskad sedel, kommer den att sluta

räkna och avge pipande ljud. Displayen kommer att visa meddelandet "b eller

E6x", varning de användare av de närvaro av a misstänksam pengar.

Avlägsna de

misstänksam pengar och Tryck "STAR T" för att fortsätta räkning.

IR (infraröd) Detektion n Fungera

De IR upptäckt fungera är vald eller avmarkerat förbi brådskande de IR

knapp i de fungera konsol . De IR upptäckt är Begagnade till upptäcka, detektera

dubbelnot . _ _

FÖRBI default, den IR fungera är automatiskt vände på när de enhet är

drivs upp. Om de maskin känner av a dubbel - not, Det kommer sluta räkning och

avge pipande ljud. De visning kommer show de meddelande "c eller ECO",

varning de användare av de närvaro av a misstänksam pengar. Avlägsna de

förfalska pengar och Tryck "START" för att fortsätta räkna.

DD Upptäckt Fungera

De DD upptäckt fungera är _ vald eller avmarkerat förbi brådskande de DD

knapp i de fungera konsol. De DD upptäckt är Begagnade till upptäcka, detektera de

sedel med olika bredd.

Genom denna funktion kommer bredden på den första räknade sedeln att

memoreras, och om en bredare eller smalare sedel upptäcks (breddskillnaden

måste vara mer än 5 mm), kommer räkningen att stoppas och ett pipande ljud

avges. Displayen visar meddelandet "d eller E 8x" och varnar användaren för

närvaron av en misstänkt sedel. Ta bort den falska sedeln och

tryck på "START" för att fortsätta räkna.

Totalvärdesberäkning

Totalvärdesberäkningsfunktionen väljs eller avmarkeras genom att trycka på

VALUE-knappen i funktionsmenyn. Fortsätt att trycka på VALUE-knappen i

2 sekunder för att lämna denna funktion.

Med denna funktion måste användaren trycka på VALUE-knappen för att välja

valör manuellt. Till exempel, när du väljer 100 och räknar 10

stycken av 100, visar displayen totalvärdet 1000. Observera att när

du väljer 100, måste du räkna 100, eftersom om du sätter in andra valörer såsom 50 eller 20 etc., kommer maskinen också att memorera dem som 100.

Under beräkning kan användaren växla till LÄGG TILL-funktionen om så önskas.

För att räkna många valörer kan användaren trycka på VALUE-knappen eller "+"

knappen för att välja valör och summa. Värdet kommer inte att rensas. I detta fall kommer de nästa sedlarna som placeras i tratten att räknas och läggas till det tidigare totala värdet.

INR USD EUR GBP AUTO MANUAL VOICE

UV MG12 IR DD MT

COUNT SORT ADD

CHECK NEW OLD

888 PCS

BATCH ▼ TOTAL ▶

888 K VALUE

888888

Automatisk eller manuell startlägesfunktion.

Automatiskt startläge: Maskinen börjar räkna automatiskt när sedlar placeras i tratten.

Manuellt startläge: Tryck på "Startknappen" för att börja räkna efter att sedlar har placerats i tratten.

Omgångsfunktion

Omgångsfunktionen kan väljas eller avmarkeras med "Omgång"-knappen.

Omgångssiffran visas på omgångsdisplayen.

Första tryckningen: omgångsnumret är 100

Andra tryckningen: partisiffran är 50

Tredje tryckningen: partisiffran är 20

Fjärde tryckningen: omgångsnumret är 10

Femte tryckningen: batchfunktionen är inställd.

Beställningskvantiteten för en vara ställs in genom att trycka på "+" eller "-" för att öka eller

minska omgångssiffran. Om du håller "+" eller "-" intryckt i cirka 2

sekunder, kan omgångssiffran öka eller minska kontinuerligt. Om maskinen har siffertangenter kan du ställa in batchnumret mycket mer

bekvämt. För att avsluta den här funktionen, tryck på "BATCH"-knappen tills

indikatorn är av.

I omgångsräkningsläget, när fickan är lastad, startar maskinen räkningen och slutar när den räknade kvantiteten når den

förinställda omgångskvantiteten.

För att upprepa satsräkningsoperationen under samma förinställda omgång

Vid önskad mängd, ta bara bort de räknade sedlarna från staplaren. Maskinen batchar nästa grupp sedlar under samma inställningar.

Om du vill behålla batchningen utan att ta bort sedlarna från staplaren, tryck på "START"-knappen.

ADD-funktion

Lägg till-funktionen kan utföras genom att trycka på knappen "ADD" (indikatorn

måste

lysa). I detta fall kommer de nästa sedlarna som placeras i fickan att räknas och läggas till den tidigare räknade kvantiteten. Det totala beloppet av tillagda sedlar kommer att visas på displayen. För att stänga av funktionen, tryck på "LÄGG TILL"-knappen (indikatorn måste vara AV).

Halvnotsdetekteringsfunktion

Halvnotsdetekteringen är automatiskt påslagen som standard när

maskinen startas. Om maskinen känner av en halvnot under räkning,

kommer den att stanna och avge pipande ljud medan displayen visar

meddelandet "F Eller E 4x", vilket varnar användaren om närvaron av en misstänkt sedel.

Avlägsna den misstänkta sedeln och tryck på "START"-knappen för att fortsätta

räkna. Observera att den misstänkta sedeln kommer att läggas till den

räknade kvantiteten.

Detektering av kedjade sedlar Fungerar

Kedjad-sedel-upptäckt är automatiskt påslagen som standard när maskinen startas. Om maskinen känner av en kedjad sedel under

räkning, stannar den och avger pipande ljud, medan displayen visar

meddelandet "d eller E8x" för att varna användaren om närvaron av en misstänkt

sedel. Ta bort den misstänkta sedeln och tryck på "START"-knappen för att fortsätta

räkna. Observera att den misstänkta sedeln kommer att läggas till i det

räknade antalet.

Dubbelnot-upptäcktsfunktion:

Dubbelnot-upptäckt är automatiskt påslagen som standard när maskinen startas. Om maskinen upptäcker en dubbelnot under

räkning, stannar den och avger pipande ljud, medan displayen visar

meddelandet "c eller ECO", som larmar användaren om närvaron av en misstänkt

sedel. Ta bort den misstänkta sedeln och tryck på "START"-knappen för att fortsätta

räkningen. Observera att den misstänkta sedeln kommer att läggas till i det räknade

antalet.

7. Behållarplattans justering

Testa maskinen för att ställa in den för olika valutor. Förbered minst fem sedlar

Testa maskinen. Placera räkningarna i tratten och starta maskinen.

Om

maskinen räknar räkningarna och inga fel uppstår, är den redo att acceptera din

valuta.

Om:

Räkningarna är deformerade

Maskinen är avsevärt långsam

Felmeddelandet lyser ofta

Fickspänningen är för hård. För att lossa denna spänning, vrid justeringsskruvarna

moturs.

Placera sedlarna tillbaka i fickan för att testa maskinen igen. Om fel kvarstår, justera som nödvändigt.

Om:

Räkningarna flyger ut

Displayen visar en felräkning

Felmeddelandet lyser ofta

De ficka spänning är för jag seo. Till spänna detta spänning förbi sväng de

justerskruvar till Tät sida.

när de maskin är löpning utan några fel, Det är redo att acceptera y our valuta.

när sedel matning är ojämn eller sedel räkning är felaktig, Det

kommer vara löst genom justera _ de vertikal justeras skruva också som de

glipa mellan motständ gummi och gummihjul. Sedan y ou burk sätta i a sedel och håll, om odu känna den e pu l, de maskin är fungerande.

Sväng den moturs för att minska gapet i för att lägga till friktion (tajt)

Sväng den medsols till öka gap i beställa till minska friktionen (lösa).

CAUTION

8 . Felkod och lösning

De visas kanske visa fel kod när man räknar, vilket betyder att det finns problem med maskinen. Hänvisa till följande vingblad för att hitta vägen till lösa Det

Generellt, det mesta av ovanstående nämns problem kan orsakas förbi damm eller smuts inuti av de maskin. Så förvaring de maskin rena är i hög grad rekommenderad.

9. vanliga problem och lösning

Innan reparation, snälla du kolla upp de problem som Nedan:

OBS: innan du löser pro- objektet, y Ⓞ måste vända off p Ower switch och

dra ur de

utlopp.

10. Maskininställningar

NOTERA: efter att du är klar med inställningen, snälla sätt fingret på trattsensorn och rullarna kommer att springa, sedan kommer inställningen att vara sparad.

1. Inställning för beräkning av förfalskade sedlar

Metod ett: Sätt på maskinen, tryck sedan "-" och "OMGÅNG"-knappen samtidigt tills displayen visar "H-C00", tryck sedan "UPPSÄTTNING" 2 gånger, displayen

kommer att visa "-C02", tryck "-" för att ändra "1" till "0", sätt sedan fingret på

trattsensorn och rullarna kommer att springa, miljön kommer att sparas och räkning

resultatet kommer inte att omfatta falska sedlar.

Metod två: Sätt på maskinen, tryck sedan "LÄGG TILL" & "VÄRDE"-knappen

samtidigt tills displayen visar "H-C00", tryck sedan "UPPSÄTTNING" 2 gånger, displayen

kommer att visa "-C02", tryck "-" för att ändra "1" till "0", sätt sedan fingret på

trattsensorn och rullarna kommer att springa, miljön kommer att sparas och räkning

resultatet kommer inte att omfatta falska sedlar.

10.2 UV-känslighet Justera

UV-känslighetsjustering: Tryck på "UPPSÄTTNING"-knappen i cirka 1,5 sekunder,

displayen visar "E10", tryck sedan "+" eller "-" för att öka eller minska

parametrarna. När parametern ökar, minskar UV-känsligheten, och vice versa. Standardvärde: E10=150.

OBS: Efter att du avslutat miljön, sätt fingret på ficksensorn och rullarna kommer att springa, sedan sparas inställningen.

10.3 Fabriksåterställning

Metod ett: Tryck på "START"- och "VÄRDE"-knapparna samtidigt och slå sedan

på maskinen. När den externa displayen visar "dEFAU" och maskinen

avger ett pip-ljud i cirka 3 sekunder, betyder det att maskinen har återställts till fabriksinställningarna.

inställningar.

Metod två: Tryck på "START"- och "BYRACKA"-knapparna samtidigt och slå sedan

på maskinen. När den externa displayen visar "dEFAU" och maskinen

avger ett pip-ljud i cirka 3 sekunder, betyder det att maskinen har återställts till fabriksinställningarna.

inställningar.

11. Underhåll

- Använd inte enheten i områden med hög temperatur eller hög luftfuktighet.

eftersom det kan orsaka att maskinen vägrar att jobba eller förhindrar den från att räkna

exakt.

- när enheten inte används under en lång period, ta bort strömkontakten

från vägguttaget.

-Använd aldrig enheten i starkt ljus.

-Rengör maskinen ofta efter att du stängt av och kopplat ur den.

-Använd inte denna produkt i områden där den kan utsättas för vatten eller andra

vätskor.

-Dra ut denna produkt från vägguttaget innan rengöring. Använd inte vätska

eller aerosolrengöringsmedel. Använd en fuktig trasa för rengöring.

12. Funktioner och specifikationer

Funktioner:

Automatisk start, stopp och klar _

Automatisk detektering med UV (ultraviolett), MG (magnetisk) och MT (metall

tråd)

medan räkning

Automatisk halvnot, upptäckt av kedjade sedlar

Dubbelnotdetektering med IR (infraröd) detekteringssystem

med omgång, lägg till och självundersökningsfunktion

LCD-färg ändras till röd vid upptäckt av falsk sedel

lämpliga valutor i världen

specifikationer

Omgivningstemperatur: 0°C-40°C

Luftfuktighet: 25%-80%

Matningssystem: UPP-laddning

Trattkapacitet: 500 st

Staplarkapacitet: 200 st

Storlek på räknebara sedlar: MIN: 50×110 mm, MAX: 90×190 mm

Tjocklek på räknebara sedlar: 0,075 mm - 0,15 mm

Räknedisplay: 4 siffror

BatchDisplay: 3 siffror

Strömförsörjning: AC 100-240V/50-60 Hz

Strömförbrukning: 80 watt

Hastighet: 800, 1000, 1200 st/min

Bruttovikt: 5,48 kg

VEVOR®

TOUGH TOOLS, HALF PRICE

Teknisk support och E-garanti intyg: www.vevor.se/support

Gjord i Kina

VEVOR®

TOUGH TOOLS, HALF PRICE
