AL-162A - Contador de monedas y billetes Vevor - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato AL-162A Vevor en formato PDF.
| Marca | Vevor |
| Modelo | AL-162A |
| Tipo | Contadora de billetes |
| Capacidad de la tolva | 500 billetes |
| Capacidad del apilador | 200 billetes |
| Tamaño de billetes compatibles | 50 × 110 mm (mín.) a 90 × 190 mm (máx.) |
| Grosor de los billetes | 0,075 – 0,15 mm |
| Velocidad de conteo | 800, 1000 o 1200 billetes/min (ajustable) |
| Alimentación | AC 100-240 V, 50/60 Hz |
| Consumo eléctrico | ≤ 80 W |
| Peso bruto | 5,48 kg |
| Pantalla | Pantalla LCD color: 4 dígitos para el conteo, 3 dígitos para el lote |
| Detecciones integradas | UV (ultravioleta), MG (magnético), IR (infrarrojo), DD (ancho) |
| Funciones principales | Conteo automático, lote, suma, cálculo de valor, detección de billetes falsos, inicio automático/manual |
| Mantenimiento | Limpiar con un paño húmedo después de desconectar; evitar agua y alta humedad |
| Seguridad | Conforme a FCC Parte 15 y CE; parada automática con alarma sonora en caso de error |
| Accesorios incluidos | Cepillo de limpieza, fusible de repuesto, pantalla externa, 2 guías de billetes |
| Entorno de uso | Temperatura: 0 °C a 40 °C; humedad: 25 % a 80 % |
| Garantía | Certificado de garantía electrónico disponible en www.vevor.com/support |
Preguntas frecuentes - AL-162A Vevor
Preguntas de los usuarios sobre AL-162A Vevor
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Contador de monedas y billetes en formato PDF gratis! Encuentra tus instrucciones AL-162A - Vevor y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. AL-162A de la marca Vevor.
MANUAL DE USUARIO AL-162A Vevor
Contador de billetes
Manual de usuario
AL-162A
Seguimos comprometidos a proporcionarte herramientas con precio competitivo.
"Ahorrar medio", "Mitad de precio" o cualquier otra expresión similar utilizada por nosotros solo representa una
estimación de ahorro que podría beneficiarse al comprar ciertas herramientas con nosotros en comparación con las principales marcas. No necesariamente significa cubrir todas las categorías de herramientas ofrecidas por nosotros.
Le recordamos amablemente que verifique cuidadosamente cuando esté realizando un pedido con nosotros si usted
realmente está ahorrando la mitad en comparación con las principales marcas.
VEVOR®
HERRAMIENTAS RESISTENTES, MITAD DE PRECIO

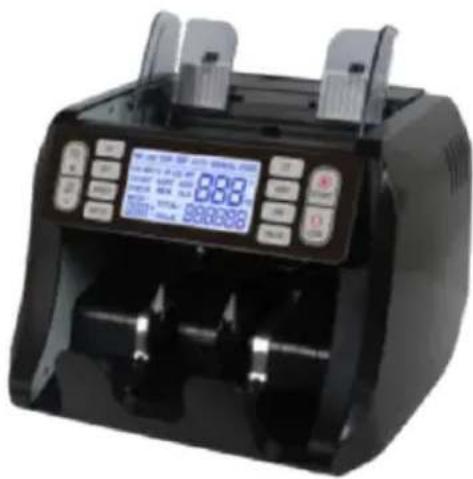

CONTADOR DE BILLETES
MODELO: AL-162A
Este es el manual original. Por favor, lea todas las instrucciones cuidadosamente antes de operar. VEVOR se reserva el derecho de interpretación de nuestro
manual de usuario. La apariencia del producto estará sujeta al
producto que recibió. Por favor, perdónanos por no informarte de nuevo si
hay alguna actualización de tecnología o software en nuestro producto.
 | Este dispositivo cumple con parte 15 del FCC Normas. operación _es tema ject a el siguiente dos condiciones: ( )Este dispositivo puede no causar da ñino interferencia , y (2) este dispositivo debe aceptarcualquier interferencia recibió , incluido interferencia eso puedecausa no deseado operación. |
 | ELIMINACIÓN CORRECTAEste producto está sujeto a las disposición de europeo Directiva 2012/19/UE. El símbolo que muestra un caballito. papelera cruzado a través deindica que el producto requiere separación rechazar recopilación _en el Unión Europea. Esto se aplica a la producto y todo accesorios marcado con este símbolo. Productos marcados como semejante puede no ser desecharse con la basura doméstica normal, pero debe ser tomado a una colección Punto de reciclaje para el reciclaje de aparatos eléctricos . y electrónico dispositivos. |
 | El cumplimiento es una CE seguridad Certificación . |
Contenido
- Introducción general ____ 1
- Instrucciones de seguridad importantes 1 3. Método de operación 2
- Alimentación correcta de billetes ____ 2 5. Introducción al panel de control 4 6. Introducción a las funciones 6
- Ajuste de la placa de tolva ____ 10 8. Código de error y solución.... 12
- Problemas y soluciones comunes 13 10. Configuraciones de la máquina 15
- Mantenimiento ____ 16 12. Características y especificaciones ____
1. Introducción general
El contador de billetes es la solución perfecta para un proceso de conteo de billetes rápido, preciso y confiable. Esta máquina es el guardián de nuestra evolución en
tecnología de desarme de divisas. Su diseño compacto y elegante es tan notable
como su electrónica integrada y sus capacidades multifunción. Pero es más que
solo aspecto y electrónica de alta tecnología. Está listo para procesar las tareas más exigentes,
desde contar grandes cantidades de efectivo hasta lotes de dinero personalizados
cantidades. El poder para reducir drásticamente el trabajo y las pérdidas está ahora al alcance de sus manos.
- Esta máquina constituye una ayuda invaluable en los bancos, casinos, supermercados,
teatros, tiendas minoristas y muchos otros entornos donde se usan billetes.
- Al abrir la caja, verifique que todos los elementos descritos a continuación estén
incluidos. Si algún artículo está dañado o falta, contacte al distribuidor donde se compró la unidad.
- Máquina * 1
- Manual de usuario * 1
- Cable de alimentación * 1
- Cepillo de limpieza * 1
- Fusible * 1
- Pantalla externa * 1
- Guías de billetes * 2
2. Instrucciones de seguridad importantes
Al usar este contador de dinero, se deben seguir siempre las precauciones básicas de seguridad
para reducir el riesgo de incendio, descarga eléctrica o lesiones a personas; incluyendo:
la siguiente:
- conecta el cable de alimentación a la máquina, luego a la fuente de energía y enciende el
interruptor de alimentación; la máquina realizará una autocomprobación girando las
ruedas de conteo varias veces. La visualización del número mostrará ""
cuando la máquina esté lista.
- Para evitar detección errónea, por favor comprueba y retira los billetes antes de
contar, los cuales son los siguientes:
- billetes reparados con papel
- billetes lavados
- billetes muy sucios
- billetes rotos

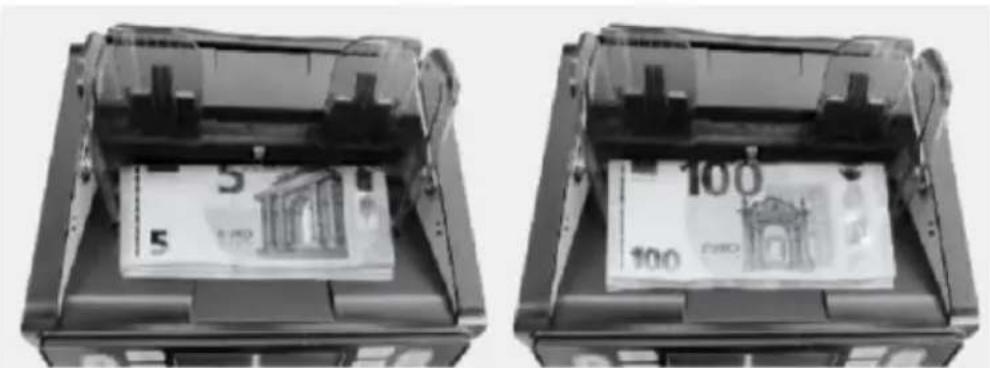

4. alimentación correcta de billetes
Los billetes deben colocarse ordenadamente y entre las guías de conteo. Por favor, consulta las siguientes fotos:
La distancia entre las dos guías de billetes debe ajustarse de acuerdo a
la longitud de los billetes de diferentes denominaciones, para evitar que los billetes se descentren y provoquen una alarma.

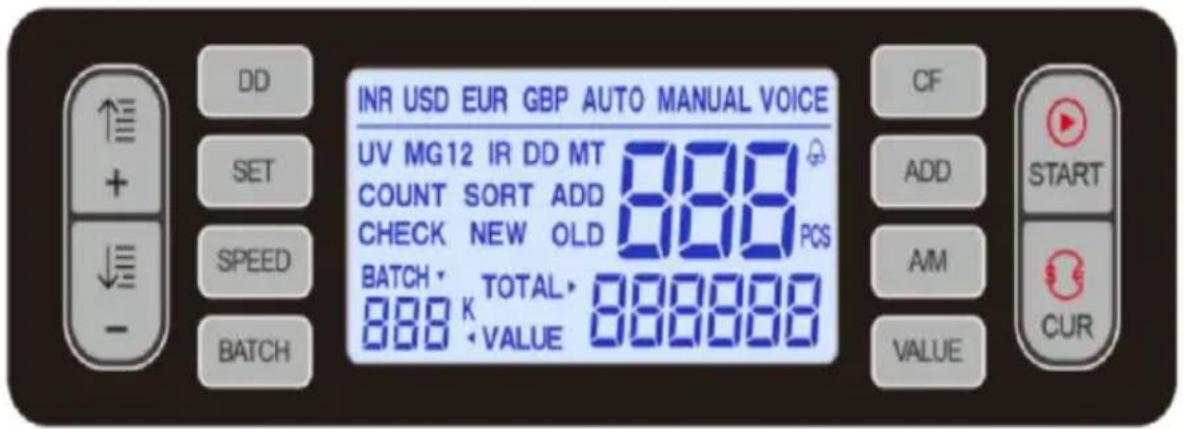

5. Panel de control y pantalla Introducción
5.1
Botón "DD": presione este botón para encender/apagar la detección DD. La detección DD
puede ordenar los billetes cuyo ancho es más de 5 mm diferente del
primer billete contado.
Botón "SET": presione este botón para ingresar al ajuste de sensibilidad de los sensores.
Botón de velocidad: presione el botón para elegir el modo de recuento de velocidades:
800, 1000, 1200 unidades/minuto.
Botón "LOTE": presione este botón para encender/apagar la función LOTE.
La primera pulsación es 100 → 50 → 20 → salir del modo por lotes.
Botón "+": cuando esté en modo SET, presione "+" una vez para añadir "1". Si mantiene presionado continuamente, el número de parámetro se agrega continuamente.
Cuando esté en el modo de cálculo de valores, presione "+" para elegir la denominación.
Botón "-": cuando esté en modo SET, presione "-" una vez para reducir "1". Si mantiene presionado continuamente, el número de parámetro se reducirá continuamente.
Cuando esté en el modo de cálculo de valores, presione "-" para elegir la denominación.
Botón "CF": presione este botón para encender/apagar la detección de UV, MG e infrarrojos.
Botón "AÑADIR": presiona este botón para activar/desactivar la función AGREGAR.
Botón "A/M": presiona este botón para elegir el modo de conteo MANUAL/AUTO.
Botón "VALOR": presiona este botón para ingresar la denominación en el cálculo.
En modo circulatorio, presiona el botón durante 3 segundos para calcular el valor equivalente.
Mientras tanto, puede presionar el botón AGREGAR para agregar el valor total.
Botón "CUR": presione este botón para elegir la seguridad.
Botón "COMENZAR": presione este botón para borrar el número de conteo o comenzar
a contar.

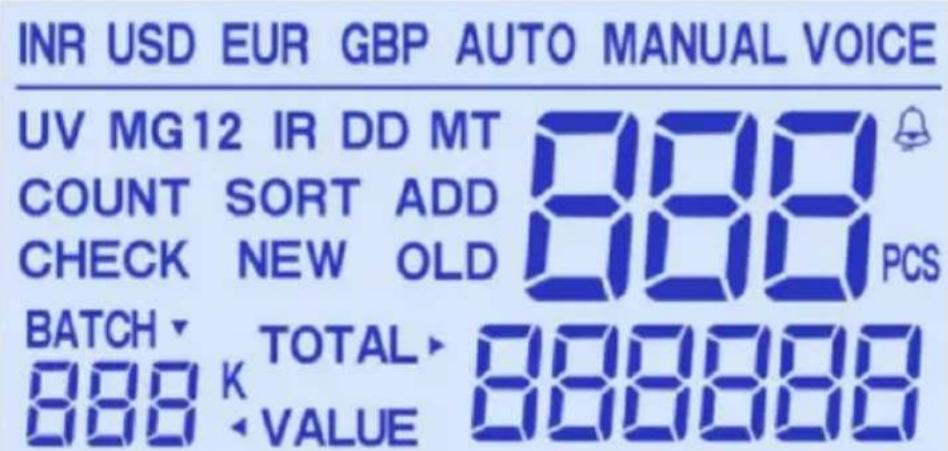

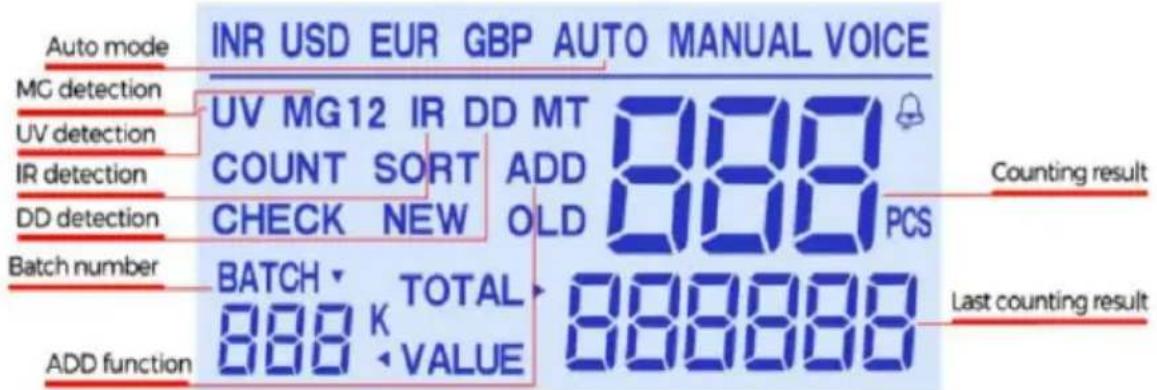

5.2 Pantalla de imagen
6. Introducción de funciones
Función de conteo
Una vez que los billetes se colocan correctamente en la tolva, la máquina
comenzará a contar automáticamente. El número de billetes contados será
mostrado en la pantalla del contador. Si se cuenta de nuevo, la pantalla del contador se borrará
y el lote mostrará en doble el número del último conteo.
billetes en cambio.
Función de detección UV (ultravioleta)
La función de detección ultravioleta se selecciona o deselecciona presionando el botón de ultravioleta
en la consola de funciones. La función ultravioleta es capaz de
comprobar todo tipo de
billetes que contengan características ultravioleta.
Por defecto, la función ultravioleta se activa automáticamente cuando la unidad se
enciende. Si la máquina detecta dinero falso, se detendrá
el conteo y emitirá pitidos de sonido. La pantalla mostrará el mensaje "A O
E10", alertando al usuario de la presencia de dinero sospechoso. Retire el
dinero falso y presione "INICIAR" para continuar contando.
Función de detección MG (magnético)
La función de detección MG se selecciona o deselecciona presionando el botón MG
en la consola de funciones. La función MG es capaz de controlar todo tipo de
billetes que contengan características MG.
Por predeterminado, la función MG se transforma automáticamente cuando la unidad está
encendida. Si la máquina detecta dinero falso, se detendrá
el conteo y emitirá un pitido. La pantalla mostrará el mensaje "bo
E6x", alertando al usuario de la presencia de dinero sospechoso.
Retire el
dinero sospechoso y presione "ESTRELLA T" para continuar contando.
Detección por infrarrojos (IR) - Función
La función de detección IR se selecciona o deselecciona presionando el botón IR
en el panel de funciones. La detección IR se utiliza para detectar billetes dobles.
Por predeterminado, la función IR se activa automáticamente cuando la unidad está
encendida. Si la máquina detecta un billete doble, detendrá el conteo y
emitirá un pitido. La pantalla mostrará el mensaje "C o Ecológico",
alertando al usuario de la presencia de dinero sospechoso. Retire el
billete falso y presione "INICIAR" para continuar contando.
Función de detección DD
La función de detección de DD se selecciona o deselecciona presionando el botón DD en la consola de funciones. La detección de DD se utiliza para detectar billetes con ancho diferente.
A través de esta función, el ancho del primer billete contado será memorizado, y si se detecta uno más ancho o uno más estrecho (la diferencia de ancho debe ser mayor que 5 milímetros), se detendrá el conteo y se emitirá un pitido.
La pantalla mostrará el mensaje "d o Mi 8x", alertando al usuario de la presencia de un billete sospechoso. Retire el billete falso y presione "INICIAR" para continuar contando.
Función de cálculo del valor total
La función de cálculo del valor total se selecciona o deselecciona presionando el botón VALOR en la consola de funciones. Mantenga presionado el botón VALOR durante 2 segundos para salir de esta función.
A través de esta función, el usuario debe presionar el botón VALOR para elegir la denominación manualmente. Por ejemplo, cuando elige 100 y cuenta 10 piezas de 100, la pantalla mostrará el valor total 1000. Tenga en cuenta que cuando elige 100, debe contar 100, porque si coloca otra denominación similar como 50 o 20, la máquina también lo memorizará como 100.
Bajo la función de cálculo, el usuario puede activar la función AGREGAR si desea contar varias denominaciones, entonces el usuario puede presionar el botón VALOR o los botones "+" o "-" para elegir la denominación en consecuencia y el valor total se acumulará.
En este caso, el próximo billete colocado en la tolva hará que sea contado y
añadido al valor total anterior.
Función de modo de inicio automático o manual
Modo de inicio automático: la máquina comienza a contar automáticamente cuando
se introducen billetes en la tolva.
Modo de inicio manual: presione el "Botón de inicio" para comenzar a contar después de
introducir billetes en la tolva.
Función de lote
La función de lote puede seleccionarse o deseleccionarse presionando el botón "Lote".
El número de lote se mostrará en la pantalla de lote.
Primera pulsación: el número de lote es 100
Segunda pulsación: el número de lote es 50
Tercera pulsación: el número de lote es 20
Cuarta pulsación: el número de lote es 10
Quinta pulsación: la función de lote se cancela.
La cantidad predeterminada se puede ajustar presionando el botón "+" o "-" para aumentar o
disminuir el número de lote. Si se mantiene presionado el botón "+" o "-" durante aproximadamente 2
segundos, el número de lote puede aumentar o disminuir continuamente. Si la máquina tiene teclas numéricas, se puede configurar el número de lote de manera mucho más
conveniente. Para borrar esta función, presione el botón "LOTE" hasta que el
indicador se apague.
En el modo de conteo por lotes, una vez que la tolva está cargada, la máquina comenzará a contar y se detendrá cuando la cantidad contada alcance la
cantidad de lote preestablecida.
Para repetir la operación de conteo por lotes con la misma cantidad de lote preestablecida,
simplemente retire los billetes contados del apilador. La máquina
procesará el siguiente grupo de billetes con la misma configuración.
Si desea continuar el procesamiento por lotes sin retirar los billetes del
apilador, presione el botón "INICIO".
Función AÑADIR
La función de agregar se puede realizar presionando el botón "AGREGAR" (el indicador
debe
luz arriba). En este caso, el próximo billete colocado en la tolva será
contado y agregado a la cantidad contada anteriormente. El total de billetes agregados se mostrará en la pantalla. Acerca de la
función, presione el botón "AGREGAR" (el indicador debe estar APAGADO)
Detección de media nota Función
La detección de media nota se transforma automáticamente por defecto cuando la
máquina se enciende. Si la máquina detecta una media nota al contar,
se detendrá y emitirá un pitido, mientras que la pantalla mostrará el
mensaje "F O Mi 4x", alertando al usuario de la presencia de una nota sospechosa.
Elimine la nota sospechosa y presione el botón "COMENZAR" para continuar
contando. Por favor, tenga en cuenta que el dinero sospechoso se agregará a la
cantidad contada.
Detección de notas encadenadas Función
La detección de notas encadenadas se activa automáticamente por defecto cuando la
máquina se enciende. Si la máquina detecta una nota encadenada al
contar, se detendrá y emitirá un pitido, mientras que la pantalla mostrará
el mensaje "d o E8x" alertando al usuario la presencia de un sospechoso
nota. Eliminar el sospechoso, nota y presiona "COMENZAR" botón para continuar
contando. Por favor, nota que el dinero sospechoso será agregado a la
cantidad contada
doble nota Detección Función _
La función de detección de doble nota se activa automáticamente por defecto cuando la
máquina se enciende. Si la máquina detecta una doble nota al
contar, se detendrá y emitirá un pitido, mientras la pantalla muestra
el mensaje "C o Ecológico", alertando al usuario de la presencia de un sospechoso
nota. Eliminar el sospechoso, nota y presiona "COMENZAR" botón para continuar
contando. Por favor, tenga en cuenta que el dinero sospechoso se sumará a la cantidad contada
cantidad.
7. Ajuste de la placa de la tolva
Pruebe la máquina para colocarla en su moneda. Prepare al menos cinco facturas
para probar la máquina. Coloque las facturas en la tolva y ejecute la máquina. Si la máquina cuenta las facturas y no hay errores, está lista para aceptar otras.
divisa.
Si:
Los billetes están deformados.
La máquina muestra un conteo considerablemente incorrecto.
El mensaje de error se ilumina con frecuencia.
La tensión de la tolva está demasiado ajustada. Para aflojar esta tensión, doble ajustando
los tornillos hacia el lado flojo.
Coloque los billetes de nuevo en la tolva para probar la máquina de nuevo. Si ocurre,
ajuste como sea necesario.
Si:
Los billetes están volando.
La pantalla muestra un conteo incorrecto.
El mensaje de error se ilumina con frecuencia.
La tensión de la tolva está demasiado floja. Para apretar esta tensión, doble los
tornillos de ajuste hacia el lado apretado.
Cuando la máquina funciona sin ningún error, está lista para aceptar otra divisa.
Cuando la alimentación de billetes es poco suave o el conteo de billetes es incorrecto, se
resolverá mediante el ajuste del tornillo de ajuste vertical, así como la
brecha entre el rodillo de goma y las ruedas de goma. Entonces usted puede poner un
billete y sostenerlo, si usted siente el tirón, la máquina es viable.
Girar en sentido antihorario para reducir el espacio y agregar fricción (ajustado).
Girar en el sentido de las agujas del reloj para aumentar el espacio y reducir la fricción (aflojar).
PRECAUCIÓN
8. Código de error y solución
La pantalla puede mostrar un código de error al contar, lo que significa que hay un problema con la máquina. Consulte la siguiente hoja para encontrar la manera de resolverlo.
En general, la mayoría de los problemas mencionados anteriormente pueden ser causados por
polvo o suciedad dentro de la máquina. Por lo tanto, mantener la máquina limpia es altamente
recomendado.
9. Problemas comunes y solución
Antes de reparar, por favor verifique los problemas como se indica a continuación:
NOTA: antes de solucionar el problema, usted debe girar el interruptor de apagado y
desenchufar el
salida.
NOTA: después de terminar la configuración, por favor ponga su dedo en el sensor de la tolva
y el rodillo correrá, entonces la configuración se guardará.
10. Configuración de cálculo de billetes falsos
Método uno: Doblar en la máquina, entonces presione "-" y "LOTE" botón al
mismo tiempo hasta que muestre "H-C00", entonces presione "COLOCAR" 2 veces, mostrará
"-C02", presione "-" para cambiar "1" a "0", entonces ponga su dedo en el
sensor de la tolva y el rodillo correrá, la configuración se guardará y el conteo
resultado no incluirá billetes falsos.
Método dos: Doblar en la máquina, entonces presione "AGREGAR" y
"VALOR" botón al
mismo tiempo hasta que muestre "H-C00", entonces presione "
COLOCAR" 2 veces, mostrará
La pantalla mostrará "-C02", presione "-" para cambiar "1" a "0", luego coloque su dedo en
el sensor de la tolva y el rodillo lo hará correr, la configuración se guardará y el conteo
el resultado no incluirá notas falsas.
10.2 Sensibilidad ultravioleta Ajuste
Ajuste de sensibilidad ultravioleta: presione el botón "COLOCAR" durante aproximadamente 1.5 segundos,
la pantalla mostrará "E10", luego presione "+" o "-" para aumentar o disminuir
el parámetro. A medida que el parámetro aumenta, la sensibilidad ultravioleta
disminuirá, y viceversa. Por defecto, E10=150.
AVISO: después de finalizar el ajuste, por favor coloque su dedo en el sensor de la tolva
y el rodillo lo hará correr, entonces la configuración se guardará.
10.3 Configuración de fábrica
Método uno: Presione los botones "INICIO" y "VALOR" al mismo tiempo y luego
encienda la máquina. Cuando la pantalla externa muestre "dEFAU", y la máquina
emita un pitido durante aproximadamente 3 segundos, la máquina restaurará los ajustes de fábrica.
Ajustes de fábrica.
Método dos: presione los botones "COMENZAR" y "CANALLA" 2 al mismo tiempo y entonces
doble en máquina, cuando el externo muestre el espectáculo "deFAU", y la máquina
emita un sonido bip durante aproximadamente 3 segundos, la máquina se restaurará a los ajustes de fábrica.
11. Mantenimiento
- No haga funcionar la unidad en áreas con alta temperatura o alta humedad
ya que esto puede causar que la máquina se niegue a trabajar o impida contar
precisamente.
- Cuando no use la unidad durante un largo período de tiempo, desenchufe el cable de alimentación
de la toma de corriente.
- Nunca opere la unidad bajo luz fuerte.
- Limpie la máquina frecuentemente después de apagarla y desconectarla.
- No use este producto en áreas donde pueda estar expuesto al agua u otros
líquidos.
- Desenchufe este producto de la toma de corriente antes de limpiarlo. No use líquido
limpiadores o aerosol limpiador. use un paño húmedo para limpieza.
12. Características y especificaciones
Características:
inicio automático, detenerse y claro _
Detector automático con ultravioleta (UV), magnético (MG) y metal (MT
hilo)
mientras cuenta
Media nota automática, detección de notas encadenadas
Detección de doble nota con sistema de detección por infrarrojos
con función de lote, agregar y examen
LCD a color que cambia a rojo cuando detecta nota falsa
adecuado para la mayoría de las monedas del mundo
Especificaciones
Temperatura ambiente: 0°C-40°C
Humedad ambiental: 25%-80%
Sistema de alimentación: ARRIBA Cargando
Capacidad de tolva: 500 piezas
Capacidad del apilador: 200 unidades.
Tamaño de billetes contables: MÍN: 50×110 mm, MÁX: 90×190 mm
Grosor de los billetes contables: 0,075 mm - 0,15 mm
Pantalla de conteo: 4 dígitos
Visualización por lotes: 3 dígitos
Fuente de alimentación: CA 100-240 V/50-60 Hz.
Consumo de energía: ≤ 80 vatios
Velocidad: 800, 1000, 1200 unidades/min
Peso bruto: 5,48 kg
VEVOR®
TOUGH TOOLS, HALF PRICE
Soporte técnico y garantía electrónica certificado www.vevor.es/soporte
Hecho en Porcelana
VEVOR®
HERRAMIENTAS RESISTENTES, A MITAD DE PRECIO
consumo energético: 80 W
- CONTADOR DE BILLETES
- MANUAL DE USUARIO
- AL-162A
- VEVOR®
- CONTENIDO
- INTRODUCCIÓN GENERAL
- INSTRUCCIONES DE SEGURIDAD IMPORTANTES
- ALIMENTACIÓN CORRECTA DE BILLETES
- PANEL DE CONTROL Y PANTALLA INTRODUCCIÓN
- PANTALLA DE IMAGEN
- INTRODUCCIÓN DE FUNCIONES
- FUNCIÓN DE MODO DE INICIO AUTOMÁTICO O MANUAL
- FUNCIÓN DE LOTE
- FUNCIÓN AÑADIR
- AJUSTE DE LA PLACA DE LA TOLVA
- PRECAUCIÓN
- CÓDIGO DE ERROR Y SOLUCIÓN
- PROBLEMAS COMUNES Y SOLUCIÓN
- CONFIGURACIÓN DE CÁLCULO DE BILLETES FALSOS
- SENSIBILIDAD ULTRAVIOLETA AJUSTE
- CONFIGURACIÓN DE FÁBRICA
- MANTENIMIENTO
- CARACTERÍSTICAS Y ESPECIFICACIONES
- HERRAMIENTAS RESISTENTES, A MITAD DE PRECIO
Marca : Vevor
Modelo : AL-162A
Categoría : Contador de monedas y billetes
