MANUAL DE USUARIO AL-K07 Vevor
Técnico de apoyo y Certificado de garantía electrónica: visite www.vevor.es/soporte
Contador de billetes
Manual de usuario
AL-K07
Seguimos comprometidos a proporcionarle herramientas con precios competitivos.
"Ahorrar medio", "Mitad de precio" o cualquier otra expresión similar utilizada por nosotros solo representa una
estimación de ahorro y usted podría beneficiarse de comprar ciertas herramientas con nosotros en comparación con la mayoría
de las marcas principales. No necesariamente significa cubrir todas las categorías de herramientas ofrecidas por nosotros. Usted
debe recordar amablemente que verifique cuidadosamente cuando esté planeando un pedido con nosotros, si
realmente está ahorrando la mitad en comparación con las principales marcas.
VEVOR®
HERRAMIENTAS RESISTENTES, MITAD DE PRECIO

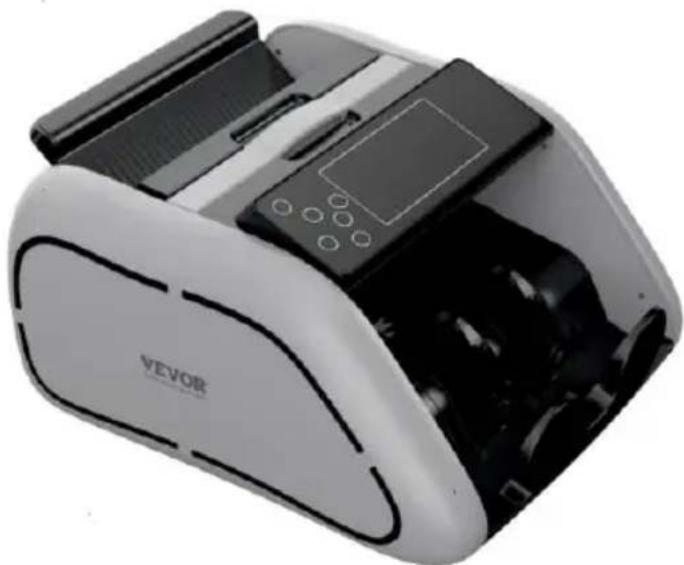

CONTADOR DE BILLETES
MODELO: AL-K07
Este es el manual de instrucciones original. Por favor, lea todo el manual de instrucciones cuidadosamente antes de operar. VEVOR se reserva el derecho de interpretación de nuestro
manual de usuario. La apariencia del producto deberá ser sujeta a la
producto recibido. Por favor, perdona que no informaremos de nuevo si
hay alguna tecnología o actualizaciones de software en nuestro producto
| Este dispositivo cumple con parte 15 de la FCC Normas. operaciónes tema ject a el siguiente dos condiciones :( )Este dispositivo puede no causar dañino interferencia , y (2)este dispositivo debe aceptarcualquier interferencia recibió , incluido interferencia _ eso puedecausa no deseado operación. |
| ELIMINACIÓN CORRECTAEste producto está sujeto a las disposición de europeo Directiva 2012/19/UE. El símbolo que muestra un caballito. papelera cruzado a través deindica que el producto requiere separación rechazar recopilación _ en el Unión Europea. Esto se aplica a la producto y todo accesorios marcado con este símbolo. Productos marcados como semejante puede no serdesecharse con la basura doméstica normal, pero debe ser tomado a una colección Punto de reciclaje para el reciclaje de aparatos eléctricos . y electrónico dispositivos. |
| El cumplimiento es una CE seguridad Certificación . |
contenido
- General Introducción ____ 1
2. Instrucciones de seguridad importantes ____
3. Método de operación 2
- Alimentación correcta de billetes—2
- Pantalla_Introducción 3
- Funciones Introducción 5
8. Error _ Código y Solución
11
- Problemas y soluciones comunes 12
- Máquina: Ajustes 13 11. Mantenimiento ____ 14
- Características y especificaciones 15
1. Introducción general
- La factura encimera es la solución perfecta para un conteo rápido, preciso y confiable de
billetes de banco. Esta máquina es la vanguardia de nuestra evolución en
tecnología de conteo de divisas. Su diseño compacto y elegante es tan notable
como su electrónica integrada y sus capacidades multifunción. Pero es más que
solo aspecto y electrónica de alta tecnología. Está lista para procesar las tareas más demandantes,
desde contar grandes cantidades de efectivo hasta procesamiento por lotes de cantidades de facturas personalizadas.
La capacidad de reducir drásticamente mano de obra y pérdidas de conteo está ahora al
alcance de tus manos.
- Esta máquina constituye una ayuda invaluable en bancos, casinos, supermercados,
teatros, tiendas minoristas y muchos otros entornos donde el dinero es
usado.
- Al abrir la caja, verificar que todos los elementos descritos a continuación estén
incluidos. Si algún artículo está dañado o falta, contacta al distribuidor donde la unidad
fue comprada.
- Máquina*
- Manual de usuario *1
3. Cable de alimentación*
4. Cepillo de limpieza *1
5. Fusible*
6. Pantalla externa*
2. Instrucciones de seguridad importantes
Al usar esta máquina de encimera, se deben seguir siempre las precauciones básicas de seguridad
para reducir el riesgo de incendio, descarga eléctrica o lesiones a personas; incluyendo
la siguiente:
3. Operación Método
Conectar el cable de fuerza a la unidad, entonces a la fuente de fuerza y doblar el
interruptor de fuerza; la unidad conducirá a autochequeo por hilado
las ruedas varias veces. El conteo de la pantalla numérica muestra "" cuando
·Para evitar un detector equivocado, por favor controlar y llevar afuera los billetes antes
de contar, los cuales son los siguientes:
1. Notas reparadas con papel 2. Notas lavadas 3. Notas muy sucias 4. Notas rotas

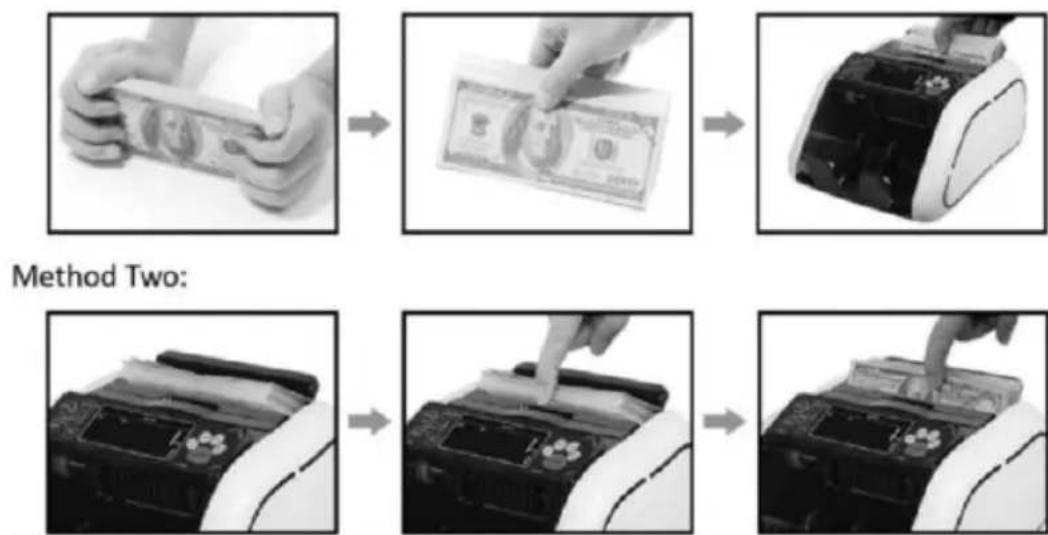

4. Alimentación correcta de billetes
Los billetes necesitan ser ordenados y metidos entre las guías de conteo, por favor consulte las siguientes fotos:
Método:

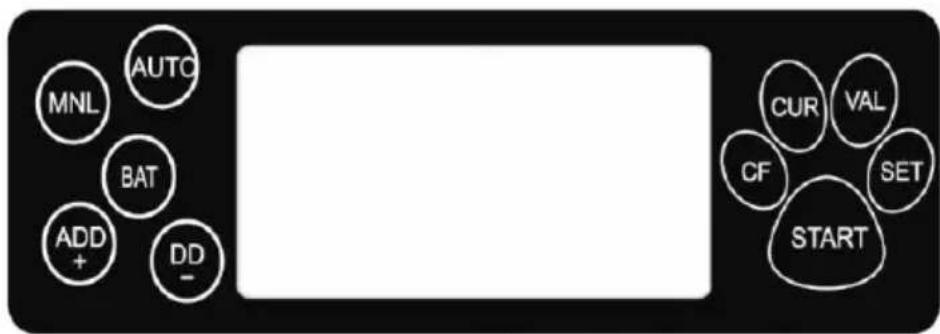

5. Desjugar Introducción
Botón "INICIAR": Presione el botón "INICIAR" para comenzar a contar después de que los billetes son metidos en la tolva.
Botón "AÑADIR": presione este botón para activar/desactivar la función AGREGAR.
Botón "+": cuando en conjunto modo, presione "+" una vez para agregar. Si usted mantiene
Al presionar continuamente, el número del parámetro será agregado continuamente. Cuando en modo Cálculo de Valor, presione "+" para elegir denominación.
Botón "BAT": presione este botón para encender/apagar la función BATCH. Primero prensas 100→50→20→abandonar lote modo
Botón "AUTO": La máquina comienza a contar automáticamente cuando los billetes son metidos en la tolva.
Botón "DD": presione este botón para encender/apagar la Detección de DD. La Detección de DD puede ordenar los billetes cuyo ancho es más de 5 mm de diferencia desde la primera nota contada.
"-": cuando en modo conjunto, presione "-" una vez para reducir "1". Si usted mantiene
presionando continuamente, el número del parámetro será reducido continuamente.
Cuando en modo Cálculo de Valor, presione "-" para elegir
denominación. Botón "CF": presione este botón para
encender/apagar la detección de ultravioleta, mg e infrarrojos.
Botón "CUR": presione este botón para elegir divisa.
Botón "VAL": presione este botón para ingresar al modo de cálculo de denominación circulatorio. Presione el botón durante 3 segundos para salir del modo de cálculo de valor. Mientras tanto, puede presionar el botón AGREGAR para agregar hasta el valor total.
"SET": presione este botón para ingresar al ajuste de sensibilidad de los sensores.
Botón "INICIO": presione este botón para limpiar el número contado o empezar a contar.

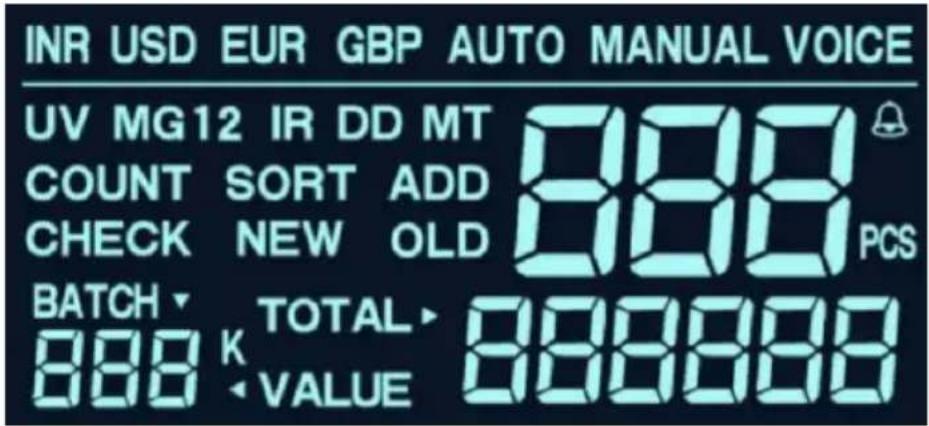

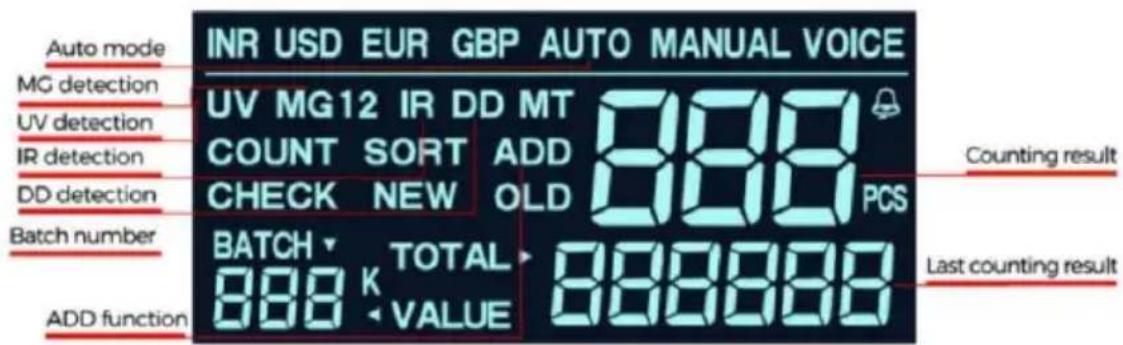

Pantalla:
6. Introducción a las funciones
función de conteo
una vez que las facturas están correctamente colocadas en la tolva, la máquina comenzará
a contar automáticamente. El número de billetes contados se mostrará en la
pantalla. Además, una vez que los billetes se retiran del apilador, la pantalla se borrará y la pantalla por lotes, a su vez, mostrará el número de
últimas facturas contadas en cambio.
Función de detección ultravioleta (UV)
La función de detección de rayos ultravioleta se selecciona o se deselecciona presionando el botón UV
en la consola de funciones. La función UV puede verificar los tipos de billetes
que contienen características UV.
Por defecto, la función UV se enciende automáticamente cuando la unidad está encendida.
Si la máquina detecta un billete falso, se detendrá y emitirá un
pitido. La pantalla mostrará el mensaje "Un" o "E10", alertando al
usuario de la presencia de un billete sospechoso. Retire el billete falso y presione
"INICIAR" para seguir contando
Función de detección magnética (MG)
La función de detección de MG se selecciona o deselecciona presionando el botón MG en la consola de funciones. La función MG es capaz de comprobar todo tipo de billetes que contienen características del MG.
De forma predeterminada, la función MG se activa automáticamente.
cuando la unidad está encendida.
Si la máquina detecta una falsificación, se contará con un pitido.
La pantalla mostrará el mensaje "b" o "E6x", alertando al usuario de la presencia de un billete sospechoso. Elimine el billete sospechoso y presione "
INICIO" para seguir contando.
Función de detección IR (infrarroja)
La función de detección de IR se selecciona o deselecciona presionando el botón IR en
la consola de funciones. La detección por infrarrojos también se utiliza para detectar notas dobles.
Por defecto, la función IR se activa automáticamente cuando la unidad está
encendida. Si la máquina detecta una nota doble, dejará de contar y
emitirá un pitido. La pantalla mostrará el mensaje "C" o "E CO", alertando al usuario de la presencia de un billete sospechoso. Retire el billete falso y presione "COMENZAR" para seguir contando.
Función de detección DD
La función de detección de DD se selecciona o deselecciona presionando el botón DD en la consola de funciones. La detección de DD se usa para detectar el billete con diferente ancho.
A través de esta función, el ancho del primer billete contado será
memorizado, y si es más ancho o más estrecho detectado (ancho
diferencia debe ser más de 5 mm), dejará de contar y emitirá pitido sonido.
EI
mostrará el mensaje "d o E 8X", alertando al usuario de
la presencia de un billete sospechoso. Quite el billete falso y
Cálculo del valor total Función
La función Cálculo del valor total se selecciona o deselecciona presionando el botón VALOR en la consola. Mantenga pulsado el botón VALOR durante 2
segundos para salir de esta función.
A través de esta función el usuario necesita presionar el botón LUE para elegir la denominación manualmente. Por ejemplo, cuando usted elige y cuenta 10 piezas de 100, la pantalla mostrará el valor total 1000. Por favor, note que cuando usted
elige 100, usted debe contar 100, porque si usted pone otra denominación como 50 o 20, etc., la máquina también lo memorizará como tal.
Bajo la función de cálculo, el usuario puede activar la función. Si quiere contar muchas denominaciones, entonces el usuario puede presionar el botón OR o el botón "..." "-" para
elegir la denominación en consecuencia y el valor total no se acumulará. En ese caso, los próximos billetes introducidos en la tolva serán contados y agregados al valor total anterior.
Inicio automático o manual Modo Función
Modo de inicio automático:
La máquina comienza a contar automáticamente cuando los billetes se colocan en la tolva.
Manual Comenzar Modo :
Presiona el botón de inicio para empezar a contar después de que los billetes estén metidos en la tolva.
Función por lotes
La función de lote puede ser seleccionada o deseleccionada presionando el botón "Batch".
El número de lote se indica en la pantalla de lote.
Primera pulsación: el número del lote es 100
Segunda pulsación: el número de lote es 50
Tercera pulsación: el número de lote es 20
Cuarta pulsación: el número de lote es 10
Quinta pulsación: la función de lote está cancelada.
La cantidad personalizada puede ser colocada presionando el botón "+" o "-" para aumentar o disminuir el número de lote. Manteniendo presionado el botón "+" o "-" durante unos segundos, el número de lote puede aumentar
o disminuir continuamente. Si la
máquina tiene teclas numéricas, puedes configurar el número de lote de manera mucho más conveniente. Para borrar esta función, presione el botón LOTE hasta que el indicador se apague.
En el modo de conteo de lotes, una vez que la tolva está cargada, la máquina comenzará a contar y se detendrá cuando la cantidad contada alcance la cantidad de lote preestablecida.
cantidad de lote
Repita la operación de conteo de lotes bajo el mismo preestablecido de cantidad de lote; simplemente retire los billetes contados del apilador. La máquina agrupará el siguiente grupo de billetes bajo los mismos ajustes.
Si desea seguir procesando lotes sin retirar los billetes de la prensa apiladora, presione el botón "COMENZAR".
Función AGREGAR
La función Agregar se puede realizar presionando el botón AGREGAR (el indicador debe estar encendido). En este caso, el próximo billete introducido en la tolva será contado y se sumará a la cantidad contada anteriormente, al total de la cantidad añadida.
Los billetes se mostrarán en la pantalla del contador. Para cerrar la función, presione el botón "AVISO" (el indicador debe estar APAGADO).
Función de detección de media nota
La detección de media nota se activa automáticamente de forma predeterminada cuando la
máquina se enciende. Si la máquina detecta una media nota al contar, se detendrá y emitirá un pitido mientras la pantalla muestra el mensaje 'F o
E 4' para alertar al usuario de la presencia de un billete sospechoso. Elimine el billete sospechoso y presione el botón "INICIO" para seguir contando. Tenga en cuenta que el dinero sospechoso se añadirá a la cantidad contada.
Función de detección de billetes encadenados
La detección de billetes encadenados se activa automáticamente por defecto cuando la
máquina se enciende. Si la máquina detecta un billete encadenado al contar, se detendrá y emitirá un pitido mientras la pantalla mostrará el mensaje "d E8x", alertando al usuario de la presencia de un billete sospechoso. Elimine el
billete sospechoso y presione el botón "INICIO" para seguir contando. Por favor, tenga en cuenta que el dinero sospechoso se añadirá a la cantidad contada.
Función de detección de doble nota
La detección de doble nota se activa automáticamente de forma predeterminada cuando la
se detendrá y emitirá un pitido, mientras la pantalla mostrará el mensaje "c"
o "ECO", alertando al usuario de la presencia de una nota sospechosa. Elimine el
billete sospechoso y presione el botón "COMENZAR" para continuar contando. Por favor,
tenga en cuenta que el billete sospechoso no se añadirá a la cantidad contada.
7. Ajuste de la placa de la tolva
Cuando la alimentación de billetes no es fluida o el recuento de billetes es inexacto, puede
resolverse ajustando verticalmente el tornillo que regula el hueco
entre la goma de resistencia y la rueda de goma. Luego puede poner un billete
y esperar a que la máquina sea viable.
Gírelo en el sentido de las agujas del reloj para reducir el espacio y aumentar la fricción (apretado).
Gírelo en el sentido contrario a las agujas del reloj para aumentar el espacio y reducir la fricción (suelto).
8. Código de error y solución
La pantalla puede mostrar un código de error al contar, lo que significa que hay un
problema con la máquina. Consulte la siguiente hoja para encontrar la manera de resolverlo.
En general, la mayoría de los problemas mencionados anteriormente pueden ser causados por
Polvo o suciedad dentro de la máquina. Por lo tanto, mantener la máquina limpia es altamente recomendado.
9. Problemas y soluciones comunes
Antes de mantener, por favor compruebe los problemas como abajo:
Nota: antes de resolver el problema, debe girar el interruptor de encendido y desenchufar de la salida.
Ajuste de sensibilidad UV MG
Ajuste de sensibilidad ultravioleta: presione el botón "SET" durante aproximadamente 1.5 segundos, la pantalla mostrará "A---", entonces presione "+" o "-" para aumentar o disminuir el parámetro.
Si el parámetro es más grande, la sensibilidad ultravioleta será más baja. Si el parámetro es más pequeño, la sensibilidad UV será más alta.
Ajuste de sensibilidad USDMG: presione el botón de ajuste durante aproximadamente 1.5 segundos, la pantalla mostrará "A---", continúe presionando el botón de ajuste hasta que la
pantalla muestre "b2 - 2", entonces presione "+" o "-" para aumentar o disminuir el parámetro.
Si el parámetro es más grande, la sensibilidad MG será más alta. Si el parámetro es más pequeño, la sensibilidad MG será más baja.
Ajuste de sensibilidad EURMG: presione el botón de ajuste durante aproximadamente 1.5
segundos, la pantalla mostrará "A---", continúe presionando el botón "establecer" hasta que la pantalla muestre "b3 - 2", entonces presione "+" o "-" para aumentar o
disminuir el parámetro.
Si el parámetro es más grande, la sensibilidad MG será más alta. Si el parámetro es más pequeño, la sensibilidad MG será más baja.
NOTA: después de terminar la configuración, por favor ponga su dedo en el sensor de la tolva y el rodillo lo hará correr, entonces la configuración será guardada.
Tenga en cuenta si el ajuste está incluido o no.
Doble la máquina y luego presione los botones "DD" y "LOTE" al mismo tiempo.
Hasta que la pantalla muestre "H'-C 0o", luego presione "COLOCAR" dos veces. La pantalla mostrará "-02", presione "-" para cambiar "1" a "0", luego coloque su dedo en el sensor de la tolva y el rodillo ejecutará la configuración. Se guardará y el resultado del conteo no incluirá billetes falsos.
Activar o desactivar la función de voz:
Método uno: presione "START/VOL" para encenderla. Mientras la pantalla muestre "VOICE", la función de voz está activada. Cuando la pantalla no muestre "VOICE", significa que la función de voz está apagada.
Método dos: mantenga presionado el botón "START/VOICE" y luego encienda la máquina para activar o desactivar la función de voz.
Ajuste de fábrica:
Presione los botones "DD", "LOTE" y "COMENZAR" al mismo tiempo y luego encienda la máquina.
Cuando la pantalla muestre "d EF A U", la máquina se habrá restaurado a la configuración de fábrica.
11. Mantenimiento
- No opere la unidad en áreas con alta temperatura o alta humedad, ya que esto puede causar que la máquina se niegue a trabajar o impida que cuente con precisión.
- Cuando no use la unidad durante un período prolongado, desenchufe el cable de alimentación del tomacorriente de pared.
- Nunca opere la unidad bajo luz fuerte. Limpie la máquina con frecuencia después de apagarla y desconectarla.
- No utilice este producto en áreas donde pueda estar expuesto al agua u otros líquidos.
- Desconecte este producto del tomacorriente de pared antes de limpiarlo. No use limpiadores líquidos ni limpiadores en aerosol. Use un paño húmedo para la limpieza.
12. Características y especificaciones
Características:
Inicio automático, detenerse y claro
Detección automática con ultravioleta (UV), magnético (MG) y rosca metálica (MT)
mientras cuenta
Detección automática de notas encadenadas de media nota
de doble nota con sistema de detección R (infrarrojos)
con lote agregado y función de autoexamen
LCD: cambio de color a rojo cuando detecta nota falsa
Apto para la mayoría de las monedas del mundo
Especificación:
Temperatura ambiente: 0°C-40°C
Humedad ambiental: 25%-80%
Sistema de alimentación: sistema de fricción por rodillos
Capacidad de la tolva: 100 billetes viejos o 200 billetes nuevos
- Capacidad del apilador: 100 billetes antiguos o 200 billetes nuevos
- Velocidad de conteo: 1000 unidades/minuto
- Tamaño de los billetes contables: 50 mm × 110 mm - 90 mm × 170 mm
- Grosor de los billetes contables: 0,075 mm - 0,15 mm
- Pantalla de conteo: 4 dígitos
- Pantalla por lotes: 3 dígitos
- Fuente de alimentación: EE. UU.: 110 V CA + 10 % / 60 Hz; EUR: 220 V CA / 50 Hz
DIRECCIÓN: Baoshanqu Shuangchenglu 803, largo 11, hao 1602A-16 09shi, Shangai
Importado a EE. UU.: Tecnología Sanven Limitado.
Suite 250, 9166 Anaheim Lugar, Rancho Cucamonga, CA 91730
Soporte técnico y garantía electrónica certificado www.vevor.es/soporte
VEVOR®
