MANUALE UTENTE AL-K07 Vevor
Assistenza tecnica e certificato di garanzia elettronica: visita www.vevor.com/supporto
Contatore di banconote
Manuale d'uso
AL-K07
Continuiamo a impegnarci per fornirti strumenti a prezzi competitivi. "Salva Metà", "Metà prezzo" o qualsiasi altra espressione simile utilizzata da noi rappresenta solo una stima del risparmio di cui potresti beneficiare acquistando alcuni strumenti con noi rispetto a marchi superiori e non significa necessariamente che copra tutte le categorie di utensili offerti da noi. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi per assicurarti di
risparmiare davvero la metà rispetto ai marchi principali.
VEVOR®
UTENSILI RESISTENTI, METÀ PREZZO

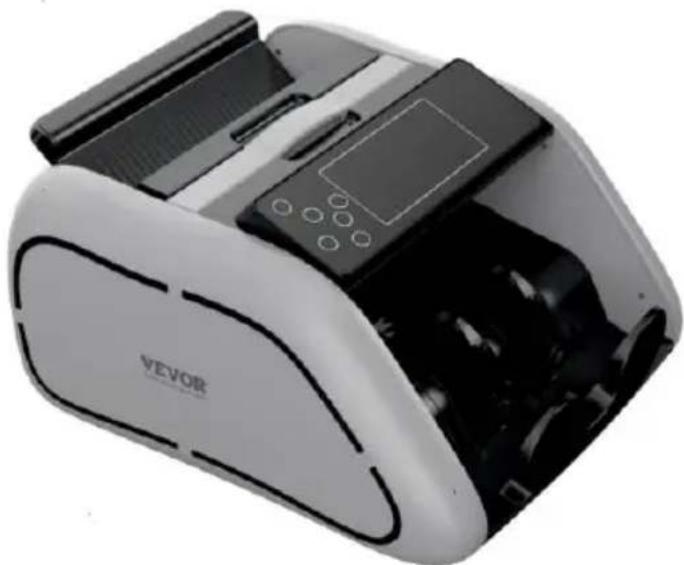

CONTATORE DI BANCONOTE
MODELLO: AL-K07
Queste sono le istruzioni originali. Per favore, leggi attentamente tutto il manuale di istruzioni
prima dell'uso. VEVOR si riserva il diritto di interpretazione del nostro
manuale d'uso. L'aspetto del prodotto deve essere conforme al prodotto ricevuto. Per favore, perdonaci se non ti informeremo ulteriormente in caso di
aggiornamenti tecnologici o software sul nostro prodotto.
 | Questo dispositivo è conforme a parte 15 del FCC Regole operazioneÈ soggetto ject A IL seguente due condizioni :( )Questo dispositivo Maggionon causare dannoso interferenza , E (2)questo dispositivo deve accettareQualunque interferenza ricevuto , Compreso interferenza _ Quello Maggiocausa indesiderato operazione. |
 | CORRETTO SMALTIMENTOQuesto prodotto è soggetto alla disposizione Di europeo Direttiva 2012/19/UE. Il simbolo che mostra un'impennata bidone attraversato Attraversoindica che il prodotto richiede separato rifiutare collezione _ In IL Unione Europea. Questo vale per Prodotto E Tutto Accessori contrassegnati da questo simbolo. Prodotti contrassegnati COME come Maggio non Esserescartato con i normali rifiuti domestici, ma dovere essere preso A acollec- punto di riciclo elettrico E elettronico dispositivi. |
 | La conformità è una CE sicurezza certificazione . |
Contenuti
- Generale Introduzione ____ 1
- Importanti istruzioni sulla sicurezza ____ 1
3. Metodo di funzionamento 2
4. Corretta alimentazione delle banconote ____
2
- Visualizzazione introduzione
3
- Funzioni introduzione 5
- Errore Codice E Soluzione
11
- Problemi comuni e soluzioni 12
- Macchina Impostazioni
13 11. Manutenzione ____
14
- Caratteristiche e specifiche 15
1. Introduzione generale
Il contatore di banconote è la soluzione perfetta per un processo di conteggio delle banconote veloce, preciso e affidabile.
Questa macchina è all'avanguardia della nostra evoluzione nella tecnologia di conteggio delle valute. Il suo design compatto ed elegante è notevole quanto
la sua elettronica integrata e le sue capacità multifunzione. Ma è più di
quanto sembri e di alta tecnologia elettronica. È pronta a gestire i compiti più esigenti,
dal conteggio di grandi importi di contanti al dosaggio di quantità di conteggio personalizzate.
Il potere di ridurre drasticamente il lavoro e le perdite di conteggio è ora a portata di mano.
L'energia può ridurre drasticamente il lavoro e il conteggio delle perdite è ora a portata delle nostre mani.
nei teatri, nei negozi al dettaglio e in molti altri ambienti dove il denaro viene utilizzato.
All'apertura della scatola, verificare che tutti gli elementi descritti di seguito siano
- All'apertura della scatola, verificare che tutti gli elementi descritti di seguito siano presenti.
Incluso. Se qualsiasi articolo è danneggiato o mancante, contattare il rivenditore dove l'unità
è stata acquistata.
- Macchina*
- Manuale utente *1
- Cavo di alimentazione*
4. Spazzola per la pulizia *1
5. Fusibile*
6. Display esterno*
2. Istruzioni importanti per la sicurezza
Quando si utilizza questo contatore, le precauzioni di sicurezza di base dovrebbero sempre essere
seguite per ridurre il rischio di incendio, scosse elettriche o lesioni alle persone; compreso
il seguente:
3. Metodo operativo
· Collegare il cavo di alimentazione all'unità, quindi a una fonte di energia e accendere l'interruttore; l'unità eseguirà un'autoverifica contando le ruote più volte. Il conteggio verrà visualizzato sul display. Quando l'unità
Energia interruttore SU; l'unità deve condurre un autocontrollo di filatura del conteggio.
· Per evitare errori di rilevamento, controllare e rimuovere le banconote prima del
conteggio. Quali sono i seguenti:
1. Banconote riparate con nastro adesivo
2. Banconote lavate
- 3. Banconote molto sporche
- 4. Alimentazione corretta delle banconote
3. Molto sporco
4. Rotto

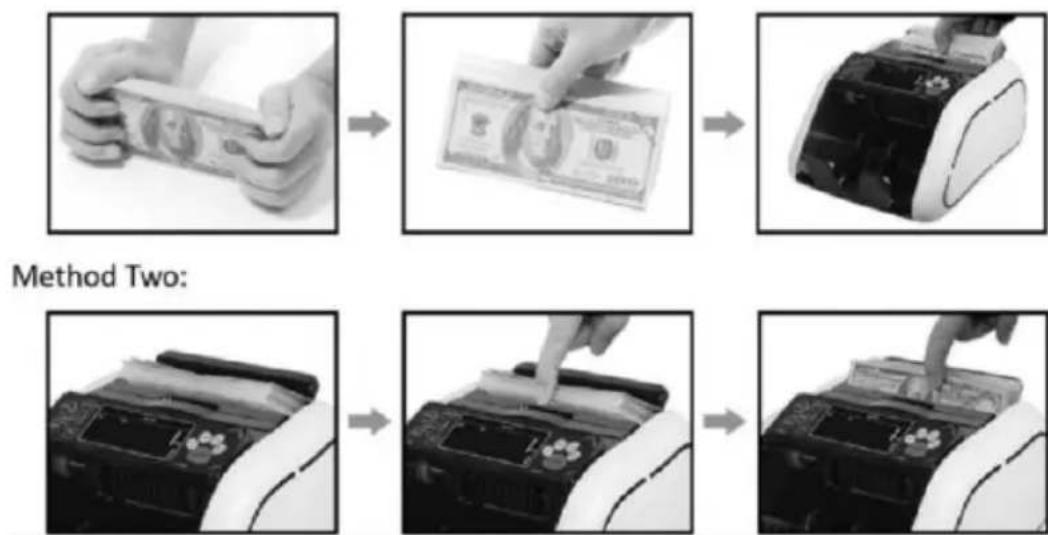

4. corretta Alimentazione di banconote
Le banconote devono essere ordinate e posizionate tra le guide di conteggio.
Per favore fare riferimento alle seguenti immagini: Metodo uno:

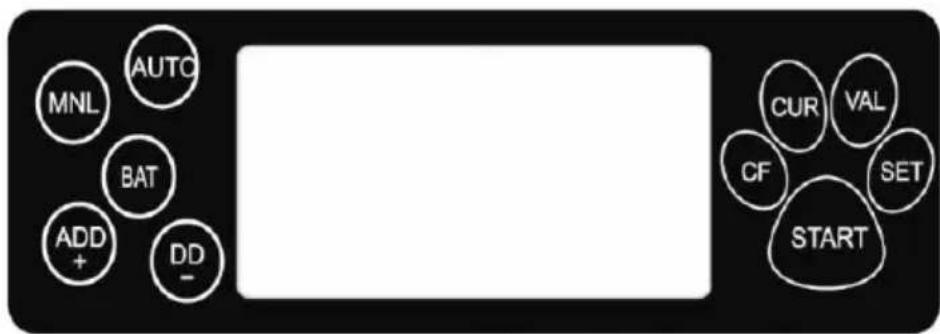

5. Introduzione al gioco
Pulsante "START": premere il pulsante "START" per iniziare il conteggio dopo che le banconote sono posizionate nella tramoggia.
Pulsante "AGGIUNGI": premere questo pulsante per attivare/disattivare la funzione AGGIUNGI.
Pulsante "+": quando si è in modalità IMPOSTA, premere "+" una volta per aggiungere "1". Se si tiene premuto continuamente, il numero del parametro verrà aggiunto continuamente. Quando si è in modalità di calcolo del valore, premere "+" per scegliere la denominazione.
Pulsante "BAT": premere questo pulsante per accendere/spegnere la funzione BATCH. Prima premere 100→50→20→esentato lotto modalità
Tasto "AUTO": la macchina inizia a contare automaticamente quando le banconote sono posizionate nella tramoggia.
Pulsante "DD": premere questo pulsante per accendere/spegnere il rilevamento DD. Il rilevamento DD può ordinare la nota la cui larghezza è più di 5 mm di differenza dalla prima nota contata.
Pulsante "-": quando si è in modalità IMPOSTA, premere "-" una volta per ridurre "1". Se si tiene premuto continuamente, il numero del parametro verrà ridotto continuamente.
Quando si è in modalità di calcolo del valore, premere "-" per scegliere la denominazione.
Pulsante "CF": premere questo pulsante per accendere/spegnere la rilevazione UV, MG e IR.
Tasto "OUR": premere questo pulsante per scegliere la valuta.
Pulsante "VAL": premere questo pulsante per accedere alla modalità di calcolo del valore circolatorio, premere il pulsante per 3 secondi per uscire dalla modalità di calcolo del valore. Intanto puoi premere il pulsante AGGIUNGI per aggiungere al valore complessivo.
Tasto "OUR": premere il pulsante per scegliere la valuta.
Pulsante "VAL": premere questo pulsante per accedere alla modalità di calcolo della denominazione circolatoria; premere il pulsante per 3 secondi per uscire dalla modalità di calcolo del valore. Nel frattempo, è possibile premere il pulsante AGGIUNGI per aggiungere al valore complessivo.
"SET": premere questo pulsante per accedere alla regolazione della sensibilità dei sensori.
Pulsante "START": premere questo pulsante per cancellare il conteggio o iniziare il conteggio.

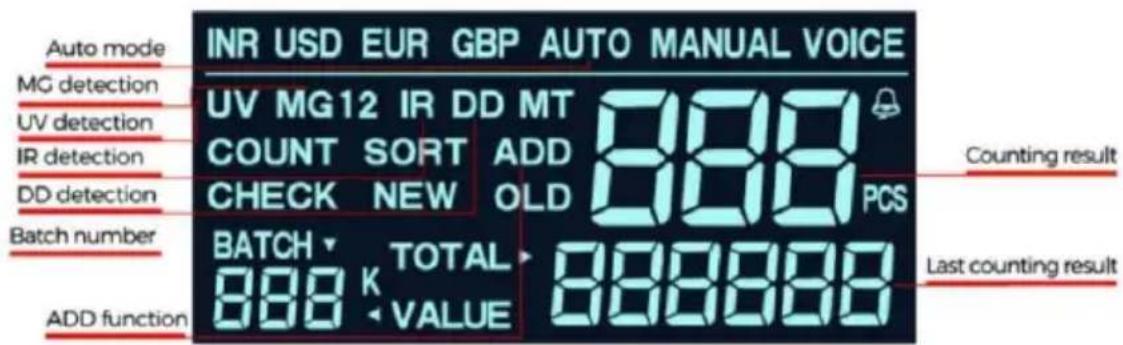

Display immagine:
6. Introduzione alle funzioni
Funzione di conteggio
Una volta che le fatture sono posizionate correttamente nella tramoggia, la macchina inizia il conteggio automaticamente.
Il numero di fatture contate viene mostrato sul display del contatore.
Inoltre, una volta che le fatture vengono rimosse dalla pila,
il display del contatore si azzererà e il display batch a turno mostrerà il numero di
ultime fatture contate invece.
Funzione di rilevamento UV (ultravioletto)
La funzione di rilevamento UV viene selezionata o deselezionata premendo il pulsante UV
nella console delle funzioni. La funzione UV è in grado di verificare i tipi di banconote
che contengono caratteristiche.
Per impostazione predefinita, la funzione UV viene attivata automaticamente quando l'unità è alimentata
Se la macchina rileva una banconota contraffatta, smetterà di contare ed emetterà un segnale acustico. Il display mostrerà il messaggio "A" o "E10", avvisando l'
utente della presenza di una banconota sospetta. Rimuovere la banconota contraffatta
"INIZIA" per continuare a contare.
Funzione di rilevamento MG (magnetico).
La funzione di rilevamento MG viene selezionata o deselezionata premendo il pulsante MG
nella console delle funzioni. La funzione MG è in grado di controllare tutti i tipi di banconote che contengono caratteristiche MG.
Per impostazione predefinita, la funzione MG viene eseguita automaticamente quando l'unità è alimentata
su. Se la macchina rileva una banconota contraffatta, smette di contare ed emette un
segnale acustico. Il display mostrerà il messaggio "b" o "E6x", avvisando l'utente della presenza di una banconota sospetta. Rimuovere la banconota sospetta e premere
"START" per continuare l'operazione.
Funzione di rilevamento IR (infrarossi).
La funzione di rilevamento IR viene selezionata o deselezionata premendo il pulsante IR
nella console delle funzioni. Il rilevamento IR viene utilizzato anche per rilevare una banconota doppia.
Per impostazione predefinita, la funzione IR si attiva automaticamente
quando l'unità è alimentata. Se la macchina rileva una banconota doppia, smetterà di contare ed emetterà un segnale acustico. Il display visualizzerà il messaggio "C" o "E10", avvisando l'utente della presenza di denaro sospetto. Rimuovere il denaro sospetto e premere "INIZIO" per continuare a contare.
GG Rilevamento Funzione
La funzione di rilevamento DD è selezionata o deselezionata premendo il pulsante GG nella console delle funzioni. Il rilevamento DD è usato per rilevare banconote con larghezza diversa.
Attraverso questa funzione verrà modificata la larghezza della prima banconota conteggiata, che sarà
memorizzata e se è più larga o più stretta (differenza di larghezza deve essere più di 5 mm), smetterà di contare ed emetterà un segnale acustico. Il
display mostrerà il messaggio "_ _ O E 8X", avvisando l'utente della presenza di una banconota sospetta. Rimuovere la banconota sospetta e premere "INIZIA" per
continuare a contare.

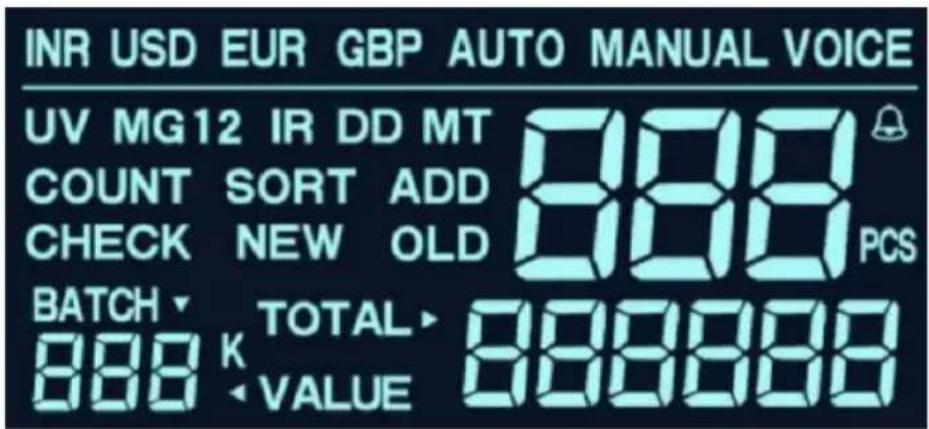

Calcolo del valore totale Funzione
La funzione Calcolo del valore totale è selezionata o deselezionata premendo il pulsante VALORE nella console delle funzioni. Tenere premuto il pulsante VALUE per 2
secondi per uscire da questa funzione.
Attraverso questa funzione, l'utente deve premere il pulsante VALORE per scegliere la denominazione manualmente. Per esempio, quando si sceglie 100 e si contano 10 pezzi da 100, il display mostrerà il totale 1000. Si prega di notare che quando si
sceglie 100, si devono contare solo banconote da 100, perché se si inseriscono altre denominazioni, ad esempio 50 o 20, la macchina le memorizzerà come 100.
Nella funzione di calcolo, l'utente può attivare la funzione DD se vuole contare molte denominazioni. Così l'utente può premere il pulsante VALORE o i pulsanti "..." e "-" per
scegliere la denominazione di conseguenza e il valore totale richiesto. In questo caso, le banconote successive posizionate nella tramoggia saranno contate e aggiunte al
valore totale precedente.
Avvio automatico o manuale Modalità Funzione
Modalità di avvio automatico:
La macchina comincia a contare automaticamente quando le banconote vengono riposte nella tramoggia.
Modalità di avvio manuale:
Premere il pulsante "Start" per iniziare il conteggio dopo che le banconote sono state posizionate nella tramoggia.
Funzione batch
La funzione batch può essere selezionata o deselezionata premendo il pulsante "Batch".
Il numero di lotto è indicato sul display del lotto.
Prima pressione: il numero del batch è 100.
Seconda pressione: il numero di lotto è 50.
Terza pressione: il numero di lotto è 20.
Quarta pressione: il numero di lotto è 10.
Quinta pressione: la funzione batch viene cancellata.
La quantità personalizzata può essere impostata premendo il pulsante "+" o "-" per aumentare o diminuire il numero di lotto. Tenendo premuto il pulsante "+" o "-" per alcuni secondi, il numero di lotto può aumentare o diminuire continuamente.
Se la macchina ha tasti numerici, puoi impostare il numero di lotto in modo molto più conveniente. Per cancellare questa funzione, premi il pulsante "BATCH" fino a quando l'indicatore si spegne.
Nella modalità di conteggio batch, una volta che la tramoggia è caricata, la macchina inizierà a contare e si fermerà quando la quantità contata raggiunge il valore preimpostato.
quantità del lotto
Per ripetere l'operazione di conteggio batch nell'ambito della stessa quantità di lotto preimpostata, basta togliere le banconote contate dallo stacker. La macchina raggrupperà il gruppo successivo di banconote con le stesse impostazioni.
Se desideri continuare a creare batch senza rimuovere le banconote dalla pressa impilatrice, premi il pulsante "INIZIO".
Funzione ADD
La funzione di aggiunta può essere eseguita premendo il
pulsante "AGGIUNGI" (l'indicatore deve accendersi). In questo caso,
le banconote successive posizionate nella tramoggia verranno conteggiate e aggiunte alla quantità conteggiata precedente. La quantità totale di banconote aggiunte
verrà visualizzata sullo schermo del contatore. Per chiudere la funzione, premere il pulsante ADD (l'indicatore deve essere spento).
Funzione di rilevamento delle mezze banconote
Il rilevamento delle mezze banconote viene attivato automaticamente per impostazione predefinita quando la
macchina è alimentata. Se la macchina rileva una mezza banconota durante il conteggio, si fermerà ed emetterà un segnale acustico, mentre il display mostrerà il messaggio "F O"
per avvisare l'utente della presenza di una banconota sospetta. Rimuovi la banconota sospetta e premi il pulsante "START" per continuare a contare. Nota che la banconota sospetta sarà aggiunta alla quantità contata.
Funzione di rilevamento delle banconote concatenate
Il rilevamento delle banconote concatenate viene attivato automaticamente per impostazione predefinita quando la
macchina è accesa. Se la macchina rileva una banconota non concatenata durante il conteggio, si fermerà ed emetterà un segnale acustico, mentre il display mostrerà il messaggio "D E8x" per avvisare l'utente della presenza di una banconota sospetta. Rimuovi la
Nota sospetta: premere il pulsante per continuare a contare. Si prega di notare che il denaro sospetto verrà aggiunto alla quantità contata.
Funzione di rilevamento delle note doppie
Il rilevamento delle note doppie è attivato automaticamente per impostazione predefinita quando la
macchina è accesa. Se la macchina rileva una nota doppia mentre conta, si
fermerà ed emetterà un segnale acustico, mentre il display mostrerà il messaggio "c"
o "ECO", avvisando l'utente della presenza di una nota sospetta. Rimuovere la
nota sospetta e premere il pulsante "INIZIO" per continuare a contare. Si prega di
notare che la banconota sospetta verrà aggiunta alla quantità conteggiata.
7. Regolazione della piastra della tramoggia
Quando l'alimentazione delle banconote non è regolare o il conteggio delle banconote è impreciso, può
essere risolto attraverso la regolazione verticale. Regolare la vite così come lo spazio
tra la gomma di resistenza e la ruota di gomma. Quindi puoi inserire una banconota
e tenerla premuta, se la macchina è realizzabile.
Girarla in senso orario per diminuire lo spazio in modo da aggiungere attrito (stretta).
Ruotarla in senso antiorario per aumentare lo spazio e ridurre l'azione (allentamento).
8. Codice di errore e soluzione
La macchina potrebbe mostrare un codice di errore durante il conteggio, il che significa che c'è un problema con la macchina. Fare riferimento al foglio seguente per trovare il modo di risolverlo.
Genericamente, la maggior parte dei problemi sopra menzionati potrebbe essere causata da polvere o sporco all'interno della macchina. Quindi mantenere la macchina pulita è altamente consigliato.
In generale, la maggior parte dei problemi sopra menzionati può essere causata da polvere o sporco all'interno della macchina. Pertanto, mantenere la macchina pulita è altamente consigliato.
Prima di mantenere, per favore controlla i problemi come sotto:
Prima di mantenere, per favore controlla i problemi come sotto:
e scollegare la
presa.
10. Impostazioni della macchina
Regolazione della sensibilità UV
Regolazione della sensibilità UV: premere il pulsante "SET" per 1,5 secondi, il display mostrerà "UN---", poi premere "+" o "-" per aumentare o diminuire il parametro.
Se il parametro è più grande, la sensibilità UV sarà più bassa. Se il parametro è più piccolo, la sensibilità UV sarà più alta.
Regolazione della sensibilità USDMG: premere il tasto "IMPOSTA" per circa 1,5 secondi, lo schermo mostrerà "UN---", continua a premere il pulsante "imposta" fino a quando lo
Sensibilità regolazione USDMG: premere il tasto "IMPOSTA" per circa 1,5 secondi. Lo schermo mostrerà "UN---". Continuare a premere il pulsante "IMPOSTA" fino a quando...
Se il parametro è più grande, la sensibilità del MG sarà più alta; se il parametro è più piccolo, la sensibilità del MG sarà più bassa.
Regolazione della sensibilità del MG: premere il tasto "IMPOSTA" per circa 1,5 secondi. Lo schermo mostrerà "UN---". Continuare a premere il pulsante "IMPOSTA" fino a quando lo schermo mostrerà "b3-2_-_". Poi premere "+" o "-" per aumentare o
diminuire il parametro.
Se il parametro è più grande, la sensibilità del MG sarà più alta. Se il parametro è più piccolo, la sensibilità del MG sarà più bassa.
NOTA: dopo aver completato l'impostazione, mettere il dito sul sensore della tramoggia e il rullo girerà; l'impostazione verrà salvata.
Accendere la macchina, poi premere i pulsanti "&" e "LOTTO" contemporaneamente.
Fino a quando lo schermo mostra "H-C 0o", poi premere "IMPOSTA" 2 volte.
Lo schermo mostrerà "-C 02". Premere "-" per cambiare "1" a "0", poi
mettere il dito sul sensore della tramoggia e il rullo girerà; l'impostazione verrà salvata e il risultato del conteggio non includerà falsi.
Accensione o spegnimento della funzione vocale:
Metodo uno: premere "START/VOICE" per un po'. Quando lo schermo mostra "VOICE", significa che la funzione vocale è attiva. Quando lo schermo non mostra "VOICE", significa che la funzione vocale è disattivata.
Metodo due: tenere premuto il pulsante "START/VOICE", quindi accendere la macchina per disattivare/attivare la funzione vocale.
Impostazione di fabbrica:
Premere i pulsanti "LOTTO", "INIZIO" e un terzo pulsante contemporaneamente, quindi accendere la macchina.
Quando lo schermo mostra "dEFAU", significa che la macchina è stata ripristinata alle impostazioni di fabbrica.
11. Manutenzione
- Non utilizzare l'unità in aree con alta temperatura o alta umidità, poiché ciò potrebbe causare il rifiuto di funzionare o impedire il conteggio accurato.
- Quando non si utilizza l'unità per un lungo periodo di tempo, rimuovere la spina di alimentazione dalla presa a muro.
- Non utilizzare mai l'unità sotto forte luce.
- Pulire frequentemente la macchina dopo averla spenta e scollegata.
- Non usare questo prodotto in aree dove potrebbe essere esposto all'acqua o ad altri
liquidi.
- Staccare la spina del prodotto dalla presa a muro prima della pulizia. Non utilizzare detergenti liquidi o aerosol; usare un panno umido per la pulizia.
12. Caratteristiche e specifiche
Funzioni:
Avvio automatico, arresto e azzeramento
Rilevamento automatico con UV (ultravioletto), MG (magnetico) e MT (filo metallico)
durante il conteggio
Rilevamento automatico delle banconote concatenate
Rilevamento di note doppie con sistema di rilevamento R (infrarossi).
Con aggiunta batch e funzione di autoesame.
LCD: il colore cambia in rosso quando viene rilevata una nota falsa. Adatto per la maggior parte delle valute nel mondo.
Specifiche:
Temperatura ambiente: 0°C-40°C
Umidità ambientale: 25%-80%
Sistema di alimentazione: sistema a rulli per attrito
Capacità della tramoggia: 100 banconote vecchie o 200 banconote nuove
Capacità dell'impilatore: 100 banconote vecchie o 200 banconote nuove
Velocità di conteggio: 1000 pezzi/minuto
Dimensioni delle banconote contabili: 50 mm × 110 mm - 90 mm × 170 mm
Spessore delle banconote contabili: 0,075 mm - 0,15 mm
Visualizzazione del conteggio: 4 cifre
Visualizzazione batch: 3 cifre
Alimentazione: USA: CA 110 V ± 10% / 60 Hz; EUR: CA 220 V / 50 Hz
- Peso lordo: 5,25 chilogrammi
Produttore: Shanghaimuxi nmuyeyouxiangongsi
Indirizzo: Baoshanqu Shuangchenglu 803 lungo 11hao 1602A-16 09sh
Shangai
Importato in USA: Sanven Technology Ltd.
Suite 250, 9166 Anaheim Posto, Rancho Cucamonga, CA 91730
Römeräcker 9 22021.76351
CE
RAP PRESEN
Supporto tecnico e canty di guerra elettronica certificato www.vevor.com/supporto
