| Marca | Vevor |
| Modello | AL-162A |
| Tipo | Contatore di banconote |
| Capacità della tramoggia | 500 banconote |
| Capacità dell'impilatrice | 200 banconote |
| Dimensioni delle banconote compatibili | 50 × 110 mm (min) a 90 × 190 mm (max) |
| Spessore delle banconote | 0,075 – 0,15 mm |
| Velocità di conteggio | 800, 1000 o 1200 banconote/min (regolabile) |
| Alimentazione | AC 100-240 V, 50/60 Hz |
| Consumo elettrico | ≤ 80 W |
| Peso lordo | 5,48 kg |
| Display | Schermo LCD a colori: 4 cifre per il conteggio, 3 cifre per il lotto |
| Rilevamenti integrati | UV (ultravioletto), MG (magnetico), IR (infrarosso), DD (larghezza) |
| Funzioni principali | Conteggio automatico, lotto, aggiunta, calcolo del valore, rilevamento di banconote false, avvio automatico/manuale |
| Manutenzione | Pulire con un panno umido dopo lo scollegamento; evitare acqua e umidità elevata |
| Sicurezza | Conforme FCC Parte 15 e CE; arresto automatico con allarme acustico in caso di errore |
| Accessori inclusi | Spazzola di pulizia, fusibile di ricambio, display esterno, 2 guide per banconote |
| Ambiente di utilizzo | Temperatura: 0 °C a 40 °C; umidità: 25 % a 80 % |
| Garanzia | Certificato di garanzia elettronico disponibile su www.vevor.com/support |
Domande frequenti - AL-162A Vevor
Domande degli utenti su AL-162A Vevor
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Conta monete e banconote in formato PDF gratuitamente! Trova il tuo manuale AL-162A - Vevor e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. AL-162A del marchio Vevor.
MANUALE UTENTE AL-162A Vevor
Tecnico di supporto e Certificato di garanzia elettronica: www.vevor.com/supporto
Contatore di banconote
Manuale d'uso
AL-162A
Continuiamo a impegnarci per fornirti strumenti a un prezzo competitivo. "Salva Metà", "Metà prezzo" o qualsiasi altra espressione simile utilizzata da noi rappresenta solo una stima del risparmio di cui potresti beneficiare acquistando alcuni strumenti con noi rispetto a marchi superiori e non significa necessariamente che copra tutte le categorie di utensili offerti da noi. Ti ricordiamo gentilmente di verificare attentamente quando stai effettuando un ordine con noi se stai
effettivamente risparmiando metà in confronto con i principali marchi.
VEVOR®
TOUGH TOOLS, HALF PRICE

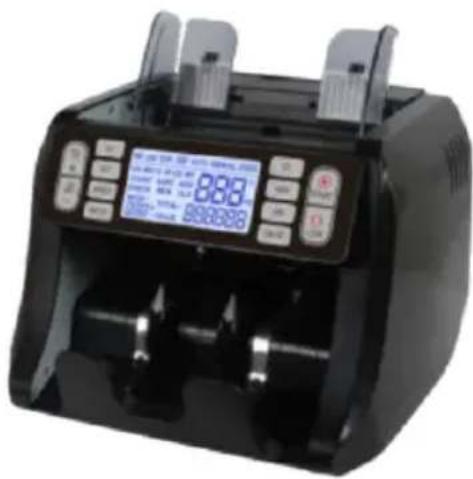

CONTATORE DI BANCONOTE
MODELLO: AL-162A
Questo è il manuale di istruzioni originale. Per favore, leggi tutto il manuale di istruzioni
attentamente prima dell'uso. VEVOR si riserva il diritto di interpretazione del nostro
manuale d'uso. L'aspetto del prodotto può essere soggetto a quello del prodotto che hai ricevuto. Per favore, perdonaci se non ti informeremo ulteriormente in caso di
aggiornamenti tecnologici o software sul nostro prodotto.
 | Questo dispositivo è conforme a parte 15 del FCC Regole. o operazioneÈ soggetto ject A IL seguente due condizioni: ( )Questo dispositivo Maggionon causare dannoso interferenza , E (2) questo dispositivo deve accettareQualunque interferenza ricevuto , Compreso interferenza Quello Maggiocausa indesiderato operazione. |
 | CORRETTO SMALTIMENTOQuesto prodotto è soggetto alla disposizione Di europeo Direttiva 2012/19/UE. Il simbolo che mostra un'impennata bidone attraversato Attraversoindica che il prodotto richiede separato rifiutare collezione _ In IL Unione Europea. Questo vale per Prodotto E Tutto Accessori contrassegnati da questo simbolo. Prodotti contrassegnati COME come Maggio non Esserescartato con i normali rifiuti domestici, ma dovere essere preso A acollec- punto di riciclo elettrico E elettronico dispositivi. |
 | La conformità è una CE sicurezza certificazione . |
Contenuti
- Introduzione generale ____ 1
- Importanti istruzioni di sicurezza 1
3. Metodo di funzionamento 2
4. Corretta alimentazione delle banconote
2
- Introduzione al pannello di controllo 4
6. Introduzione alle funzioni 6
- Regolazione della piastra della tramoggia
10
- Codice errore e soluzione 12
- Problemi comuni e soluzioni 13
- Impostazioni della macchina
15
- Manutenzione 16
12. Caratteristiche e specifiche ____ 17
1. Introduzione generale
La macchina per contare banconote è la soluzione perfetta per un processo di conteggio banconote rapido, accurato e affidabile. Questa macchina è all'avanguardia della nostra evoluzione nella
tecnologia di gestione delle valute. Il suo design compatto ed elegante è notevole
come la sua elettronica integrata e le sue capacità multifunzionali. Ma è più di
quanto sembri: è alta tecnologia elettronica. È pronta a gestire i compiti più esigenti,
dal conteggio di grandi importi di contanti all'accumulo di quantità personalizzate di denaro.
Il potere di ridurre drasticamente il lavoro e le perdite di conteggio è ora a portata di mano.
Questa macchina costituisce un aiuto inestimabile in banche, casinò, supermercati,
cinema, negozi al dettaglio e molti altri ambienti dove le banconote sono utilizzate.
Quando si apre la scatola, verificare che tutti gli elementi descritti di seguito siano
incluso. Se qualunque articolo è danneggiato o mancante, contattare il rivenditore dove l'unità
è stata acquistata.
- Macchina * 1
- Manuale utente * 1
- Cavo di alimentazione * 1
- Spazzola di pulizia * 1
- Fusibile * 1
- Schermo esterno * 1
- Guide per banconote * 2
2. Importanti istruzioni di sicurezza
Quando si utilizza questo contatore di banconote, le precauzioni di sicurezza di base dovrebbero sempre essere
seguite per ridurre il rischio di incendio, scosse elettriche o lesioni alle persone; inclusi
i seguenti:
3. Metodo di funzionamento
Collegare il cavo di alimentazione alla macchina, poi a una fonte di alimentazione e girare il
interruttore di alimentazione SU; la macchina effettuerà un autocontrollo mediante rotazione
contare le ruote parecchie volte. Il conteggio verrà visualizzato il numero
Quando la macchina è pronta.
- Per evitare un rilevamento errato, controllare e rimuovere le banconote prima del
conteggio. Quali sono i seguenti:
- Banconote riparate con carta
- Banconote lavate
- Banconote molto sporche
- Banconote rotte

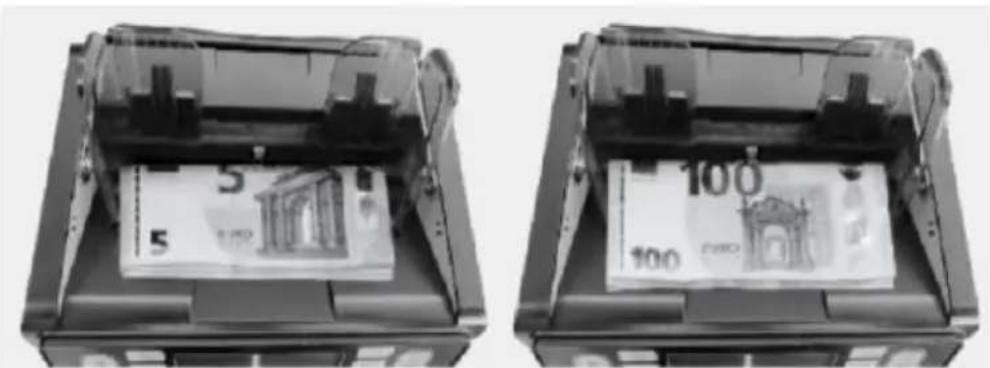

4. Corretta alimentazione delle banconote
Le banconote devono essere messe in ordine e piacevoli tra le guide di conteggio,
fare riferimento alle seguenti immagini:
La distanza tra le due guide per le banconote deve essere regolata secondo
la lunghezza delle banconote di diverse denominazioni, così da prevenire che le banconote siano centrate e innescare un allarme

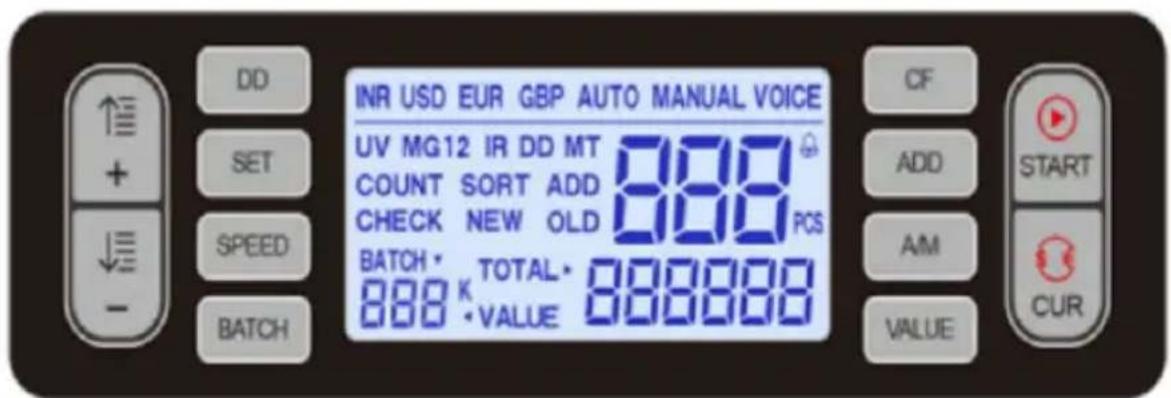

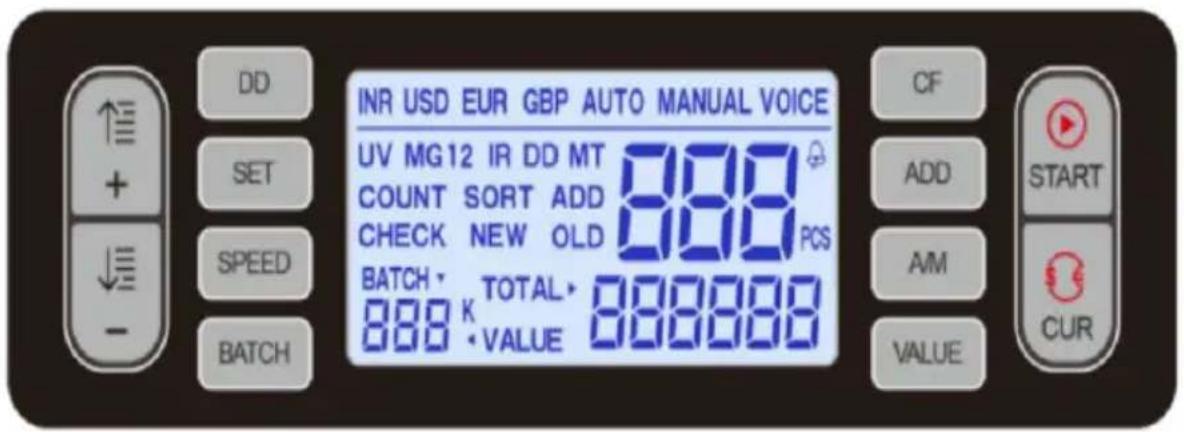

5. Pannello di controllo e introduzione alla visualizzazione
5.1
Tasto "DD": premere questo pulsante per accendere/spegnere il rilevamento GG.
Il rilevamento può ordinare il pezzo se la larghezza è più di 5 m, diverso da
prima nota contata
Pulsante "SET": premere questo pulsante per accedere alla regolazione della sensibilità dei sensori.
Tasto "VELOCITÀ": premere questo pulsante per scegliere la velocità nella modalità di conteggio:
800, 1000, 1200 pz/min
Pulsante "BATCH": premere questo pulsante per accendere/spegnere la funzione BATCH.
La prima pressione è 100→50→20→esci dalla modalità batch.
Pulsante "+": quando si è in modalità SET, premere "+" una volta per aggiungere "1". Se si continua a premere, il numero del parametro verrà aggiunto continuamente.
In modalità di calcolo del valore, premere "+" per scegliere la denominazione.
Pulsante "-": quando si è in modalità SET, premere "-" una volta per ridurre "1". Se si continua a premere, il numero del parametro verrà ridotto continuamente.
Quando non è attiva la modalità di calcolo del valore, premere "-" per scegliere la denominazione.
Pulsante "CF": premere questo pulsante per accendere/spegnere il rilevamento UV, MG e IR.
Pulsante "AGGIUNGI": premere questo pulsante per attivare/disattivare la funzione ADD.
Tasto "A/M": premere questo pulsante per scegliere la modalità di conteggio MANUALE/AUTO.
modalità.
Pulsante "VALORE": premere questo pulsante per accedere alla modalità di calcolo del valore.
Premere questo pulsante per 3 secondi per uscire dalla modalità di calcolo del valore. Nel frattempo è possibile premere il pulsante ADD per aggiungere il valore complessivo.
modalità. Nel frattempo è possibile premere il pulsante ADD per aggiungere il valore complessivo.
Tasto "CUR": premere questo pulsante per scegliere la valuta.
Pulsante "INIZIO": premere questo pulsante per cancellare il numero di conteggio o avviare il conteggio.
conteggio.

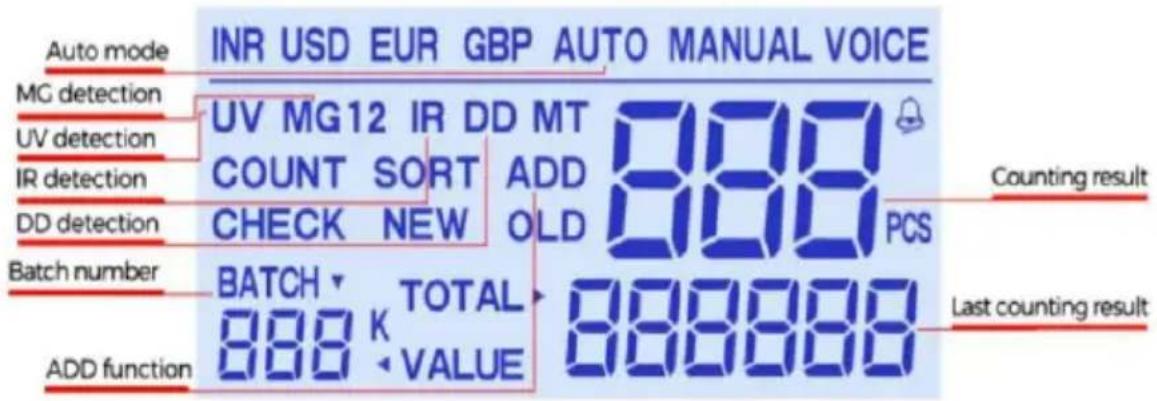

5.2 Visualizzazione Immagine
6. Funzioni introduzione
Funzione di conteggio
Una volta che le banconote sono correttamente posizionate nella tramoggia piatta, la macchina inizierà il conteggio automaticamente.
Il numero di banconote contate sarà mostrato sul display del contatore. Se il conteggio è ancora in corso, il display da banco si azzererà.
E il display del lotto mostrerà il numero dell'ultimo conteggio.
E il display del lotto mostrerà il numero dell'ultimo conteggio.
Funzione di rilevamento UV (ultravioletto)
La funzione di rilevamento UV viene selezionata o deselezionata premendo il
pulsante UV nella console delle funzioni. La funzione UV è in grado di selezionare tutti i tipi di
banconote che contengono caratteristiche UV.
Per impostazione predefinita, la funzione UV viene attivata automaticamente quando l'unità viene
alimentata. Se la macchina rileva una banconota contraffatta, si ferma
il conteggio ed emette un segnale acustico. Il display mostrerà il messaggio "A O
E10", per avvisare l'utente della presenza di una banconota sospetta. Rimuovere la
banconota contraffatta e premere "INIZIA" per continuare il conteggio.
Funzione di rilevamento MG (magnetico)
La funzione di rilevamento MG viene selezionata o deselezionata premendo il pulsante MG
nella console delle funzioni. La funzione MG è in grado di controllare tutti i tipi di
banconote che contengono caratteristiche magnetiche.
Per impostazione predefinita, la funzione MG viene attivata automaticamente quando l'unità viene
alimentato su. Se la macchina rileva una banconota contraffatta, si fermerà
il conteggio ed emetterà un segnale acustico. Il display mostrerà
il messaggio "B O E6x", allertando l'utente della presenza di una banconota sospetta. Rimuovere la
banconota sospetta e premere "START" per continuare il conteggio.
Funzione di rilevamento IR (infrarossi)
La funzione di rilevamento IR viene selezionata o deselezionata premendo il pulsante IR
sulla console delle funzioni. Il rilevamento IR viene utilizzato per rilevare
banconote doppie.
Per impostazione predefinita, la funzione IR viene attivata automaticamente quando l'unità viene
alimentata. Se la macchina rileva una banconota doppia, fermerà il conteggio ed
emetterà un segnale acustico. Il display mostrerà il messaggio "C O ECOLOGICO",
allertando l'utente della presenza di una banconota sospetta. Rimuovere la
banconota contraffatta e premere "START" per continuare a contare.
Funzione di rilevamento GG
La funzione di rilevamento GG viene selezionata o deselezionata premendo il pulsante GG
pulsante nella funzione consolle. Il rilevamento GG è usato per rilevare
banconote con larghezza diversa.
Attraverso questa funzione, la larghezza della prima banconota contata verrà
memorizzata, e se una più larga o una più stretta viene rilevata (differenza di larghezza
deve essere superiore a 5 mm), il conteggio si fermerà e verrà emesso un segnale acustico.
Lo schermo mostrerà il messaggio "D O E8x", per allertare l'utente della
presenza di una banconota sospetta. Rimuovere la banconota contraffatta e premere "INIZIA" per continuare il conteggio.
Funzione di calcolo del valore totale
La funzione di calcolo del valore totale viene selezionata o deselezionata premendo
il pulsante VALORE nella console delle funzioni. Continuare a premere il pulsante VALORE per
2 secondi per uscire da questa funzione.
Attraverso questa funzione, l'utente deve premere il pulsante VALORE per selezionare
la denominazione manualmente. Per esempio, quando si seleziona 100 e si contano 10
pezzi da 100, il display mostrerà il valore totale di 1000. Si prega di notare che quando
si sceglie 100, si devono contare 100, perché se si mettono altri
denominazione come 50 o 20 eccetera, la macchina può anche memorizzarlo come 100.
Terzo premere: il numero del lotto è 20
Il quarto premere: il numero del lotto è 10
Quinto premere: la funzione batch è annullata.
La quantità del lotto può essere impostata premendo il pulsante "+" o "-" per aumentare o
diminuire il numero del lotto. Se si tiene premuto il pulsante "+" o "-" per più di 2
secondi, il numero del lotto può aumentare o diminuire in modo continuo. Se la macchina ha i tasti numerici, puoi impostare il numero del lotto in modo più conveniente. Per visualizzare questa funzione, premere il pulsante "BATCH" fino a quando l'
indicatore è spento.
Nella modalità di conteggio del lotto, una volta che la tramoggia è caricata, la macchina
inizierà il conteggio e si fermerà quando la quantità contata raggiunge il
quantità di lotto preimpostata.
Per ripetere l'operazione di conteggio del lotto con lo stesso lotto preimpostato
quantità, basta rimuovere le banconote contate dallo stacker. La macchina
farà il batch del successivo gruppo di banconote con le stesse impostazioni.
Se si desidera mantenere il dosaggio senza rimuovere le banconote dall'
impilatore, premere il pulsante "INIZIO".
Funzione AGGIUNGI
La funzione AGGIUNGI può essere eseguita premendo il pulsante "AGGIUNGI" (l'indicatore
deve
essere acceso). In questo caso, le prossime banconote inserite nella tramoggia verranno
contate e aggiunte alla quantità precedentemente contata. La quantità totale di
banconote aggiunte verrà mostrata sul contatore dello schermo. Per chiudere la
funzione, premi il pulsante "AGGIUNGI" (l'indicatore deve essere spento).
Funzione di rilevamento delle banconote sospette
Il rilevamento delle banconote sospette è automaticamente attivato per impostazione predefinita quando la
macchina è alimentata. Se la macchina rileva una banconota sospetta durante il conteggio, essa
si fermerà ed emetterà un segnale acustico, mentre lo schermo mostrerà il
messaggio "F O E4x", allertando l'utente della presenza di una banconota sospetta.
Rimuovere la banconota sospetta e premere il pulsante "INIZIO" per continuare.
contare. Si prega di notare che l'importo sospetto verrà aggiunto al
conteggio.
Funzione di rilevamento delle banconote concatenate
Il rilevamento delle banconote concatenate è attivato automaticamente per impostazione predefinita quando la
macchina viene accesa. Se la macchina rileva una banconota concatenata durante il
conteggio, si fermerà ed emetterà un segnale acustico, mentre il display mostrerà
il messaggio "D O E8x" per avvisare l'utente della presenza di una banconota sospetta.
Rimuovere la banconota sospetta e premere il pulsante "INIZIO" per continuare
il conteggio. Si prega di notare che l'importo sospetto verrà aggiunto al
conteggio.
Funzione di rilevamento delle banconote doppie
Il rilevamento delle banconote doppie è attivato automaticamente per impostazione predefinita quando la
macchina viene accesa. Se la macchina rileva una banconota doppia durante il
conteggio, si fermerà ed emetterà un segnale acustico, mentre il display mostrerà
il messaggio "C O ECOLOGICO", avvisando l'utente della presenza di una banconota sospetta.
Nota: rimuovere la sospetta banconota e premere il pulsante "INIZIO" per continuare
il conteggio. Si prega di notare che la banconota sospetta verrà aggiunta al conteggio
quantità.
7. Regolazione della piastra della tramoggia
Provare la macchina con la valuta impostata. Preparare almeno cinque banconote
per testare la macchina. Mettere le banconote sulla tramoggia e far funzionare la macchina. Se
la macchina conta le banconote e non ci sono errori, è pronta per accettare la tua
valuta.
Se:
le banconote sono deformi
la macchina mostra considerevolmente
il messaggio di errore è illuminato frequentemente
la tensione della tramoggia è troppo stretta. Per allentare questa tensione, girare le viti di regolazione
sul lato sinistro.
Mettere le banconote di nuovo nella tramoggia per testare la macchina ancora. Se gli errori si verificano,
regolare COME necessario ·
Se:
Le fatture sono volare out.
Il display mostra un errore
Errore Messaggio È illuminato frequentemente _
La tensione della tramoggia è troppo bassa. Stringere questa tensione girando le
viti di regolazione sul lato stretto.
Quando la macchina è corsa senza alcun errore, è pronta per accettare le tue
banconote.
Quando l'alimentazione delle banconote è irregolare o il conteggio delle banconote è impreciso, esso
sarà risolto attraverso la regolazione delle viti di regolazione verticale e anche la
spazio tra il rullo di gomma e le ruote in gomma. Poi si può mettere in una
banconota e presa, se tocchi il pulsante, la macchina è fattibile.
Girare in senso antiorario per diminuire lo spazio per aggiungere attrito (stretto)
Girare in senso orario per aumentare il gap per ridurre l'attrito (allentato).
ATTENZIONE
8. Codice errore e soluzione
Il display può mostrare un codice di errore durante il conteggio, il che significa che c'è
un problema con la macchina. Fare riferimento al seguente foglio per trovare il modo di risolverlo.
Esso
In generale, la maggior parte dei problemi sopra menzionati potrebbe essere causata da polvere o sporco all'interno della macchina. Quindi mantenere la macchina pulita è altamente consigliato.
9. Problemi comuni e soluzione
Prima di riparare, per favore controlla i problemi come sotto:
NOTA: prima di risolvere il problema, si deve girare l'interruttore di alimentazione su off e
scollegare la
presa.
10. Impostazioni della macchina
NOTA: dopo aver terminato l'impostazione, per favore metti il dito sopra il sensore della tramoggia
e il rullo girerà, poi l'impostazione verrà salvata.
- Impostazione per il calcolo delle banconote contraffatte
Metodo uno: accendere la macchina, poi premere "-" e "LOTTO" allo stesso tempo fino a quando il display mostra "H-C00", poi premere "IMPOSTATO" 2 volte, il display mostrerà "-C02", premere "-" per modificare "1" in "0", poi mettere il dito sul sensore della tramoggia e il rullo lo farà correre, l'impostazione verrà salvata e il conteggio risultato non includerà l'impostore. Nota.
Stesso tempo fino a display spettacolo "H-C00", Poi premere "IMPOSTATO" 2 volte display
Volere spettacolo "-C02", premere "-" A modifica "1" A "o", Poi Mettere sì, Otuo dito SU
sensore della tramoggia e IL il rullo lo farà correre, IL collocamento Volere Essere salva E conteggio
risultato Volere non includere impostore Nota.
Metodo due: Giro SU IL macchina, Poi premere "AGGIUNGERE" & "VALORE" pulsante A
IL Stesso tempo Fino a display spettacolo " H-C00", Poi premere " IMPOSTATO " 2 volte display
Volere spettacolo "-C02", premere "-" A modifica "1" A "0", Poi Mettere sì, duo dito SU
sensore della tramoggia e IL il rullo lo farà correre, IL collocamento Volere Essere salva E conteggio
risultato Volere non includere impostore Nota.
10 .2 Sensibilità ai raggi UV Regolaz _
UV sensibilità regolazione : premere IL " IMPOSTATO " pulsante per Di 1.5 secondi,
IL Schermo Volere spettacolo "E10", Poi premere "+" O" - " A aumento O diminuire
IL parametri, COME IL parametro aumenta, il UV sensibilità Volere diminuire, viceversa. Predefinito _ E10= 150.
AVVISO: dopo si otu fine IL collocamento, Per favore Mettere si, otuo dito SU tramoggia
Il sensore e il rullo lo faranno correre, poi l'impostazione verrà salvata.
- 3 Posizionamento in fabbrica
Metodo uno: premere i pulsanti "START" e "VALORE" contemporaneamente, poi
accendere la macchina. Quando lo schermo esterno mostra "dEFAU", la macchina
emette un segnale acustico per 3 secondi. Ciò significa che la macchina è stata ripristinata alle impostazioni
di fabbrica.
Metodo due: premere i pulsanti "INIZIO" e "CUR" contemporaneamente, poi
accendere la macchina. Quando lo schermo esterno mostra "dEFAU", la macchina
emette un segnale acustico per 3 secondi. Ciò significa che la macchina è stata ripristinata alle impostazioni
di fabbrica.
11. Manutenzione
- Non utilizzare l'unità in zone con alta temperatura o alta umidità.
Ciò potrebbe causare il malfunzionamento della macchina o impedire il conteggio
accurato.
- Quando non si utilizza l'unità per un lungo periodo di tempo, rimuovere il tappo di alimentazione.
dalla presa a parete.
-Non utilizzare mai l'unità sotto forte luce.
-Pulire la macchina frequentemente dopo lo spegnimento e il collegamento della macchina.
-Non usare questo prodotto in aree dove potrebbe essere stato esposto
all'acqua o ad altri
liquidi.
-Scollegare questo prodotto dalla presa a muro prima della pulizia. Non utilizzare liquidi
detergenti o aerosol per la pulizia. Utilizzare un panno umido per la pulizia.
12. Caratteristiche e specifiche
Caratteristiche:
Avvio automatico, fermata e conteggio chiaro.
Rilevamento automatico con UV (ultravioletto), MG (magnetico) e MT (metallo
filo).
Conteggio continuo.
Rilevamento automatico di mezze note e note concatenate.
Rilevamento di note doppie con rilevamento IR (infrarossi). Sistema con lotto, aggiungere e stessa funzione d'esame.
Schermo LCD a colori che diventa rosso quando rileva una banconota sospetta. Adatto per la maggior parte delle valute del mondo.
Specifiche
Temperatura ambiente: 0°C - 40°C
Umidità ambientale: 25%-80%
Sistema di alimentazione: in carica
Capacità della tramoggia: 500 pezzi
Capacità impilatore: 200 pezzi
Dimensioni banconote contabili: MIN: 50×110 mm, MAX: 90×190 mm
Spessore delle banconote contabili: 0,075 mm - 0,15 mm
Visualizzazione conteggio: 4 cifre
Visualizzazione batch: 3 cifre
Alimentazione: CA 100-240 V/50-60 Hz
Velocità: 800, 1000, 1200 pezzi/min
Peso lordo: 5,48 kg
VEVOR®
TOUGH TOOLS, HALF PRICE
Supporto tecnico e garanzia elettronica certificato www.vevor.com/supporto
Fatto in Cina
- CONTATORE DI BANCONOTE
- MANUALE D'USO
- AL-162A
- VEVOR®
- CONTENUTI
- INTRODUZIONE GENERALE
- IMPORTANTI ISTRUZIONI DI SICUREZZA
- METODO DI FUNZIONAMENTO
- CORRETTA ALIMENTAZIONE DELLE BANCONOTE
- PANNELLO DI CONTROLLO E INTRODUZIONE ALLA VISUALIZZAZIONE
- VISUALIZZAZIONE IMMAGINE
- FUNZIONI INTRODUZIONE
- SECONDI PER USCIRE DA QUESTA FUNZIONE
- FUNZIONE AGGIUNGI
- REGOLAZIONE DELLA PIASTRA DELLA TRAMOGGIA
- ATTENZIONE
- CODICE ERRORE E SOLUZIONE
- PROBLEMI COMUNI E SOLUZIONE
- IMPOSTAZIONI DELLA MACCHINA
- MANUTENZIONE
- CARATTERISTICHE E SPECIFICHE
Marca : Vevor
Modello : AL-162A
Categoria : Conta monete e banconote
