AL-955 - Conta monete e banconote Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Contafogli e contamonete
Marca	Vevor
Modello	AL-955
Dimensioni (L × P × A)	434 × 383 × 418 mm
Peso lordo	11,71 kg
Alimentazione elettrica	CA 100-240 V, 50-60 Hz
Consumo elettrico	<80 W
Display	TFT LCD 3,5 pollici (320 × 480)
Capacità della tramoggia	500 banconote
Capacità dell'impilatore	200 banconote
Capacità del vano di scarto	80 banconote
Modalità di conteggio	MDC (conteggio misto), SDC (conteggio per taglio), CNT (conteggio semplice), SDCV (conteggio per versione)
Velocità di conteggio	800, 1000 banconote/min (MDC/SDC) ; fino a 1200 banconote/min (CNT)
Rilevamento di contraffazione	Immagine (2 sensori CIS), magnetico, infrarosso, ultravioletto
Dimensioni delle banconote compatibili	50 × 110 ~ 90 × 190 mm
Spessore delle banconote compatibili	0,075 ~ 0,15 mm
Interfacce	USB (aggiornamento e archiviazione), RS-232 (stampante)

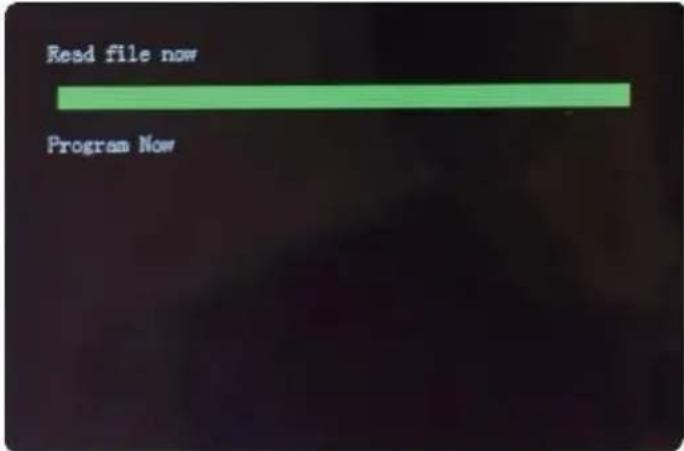

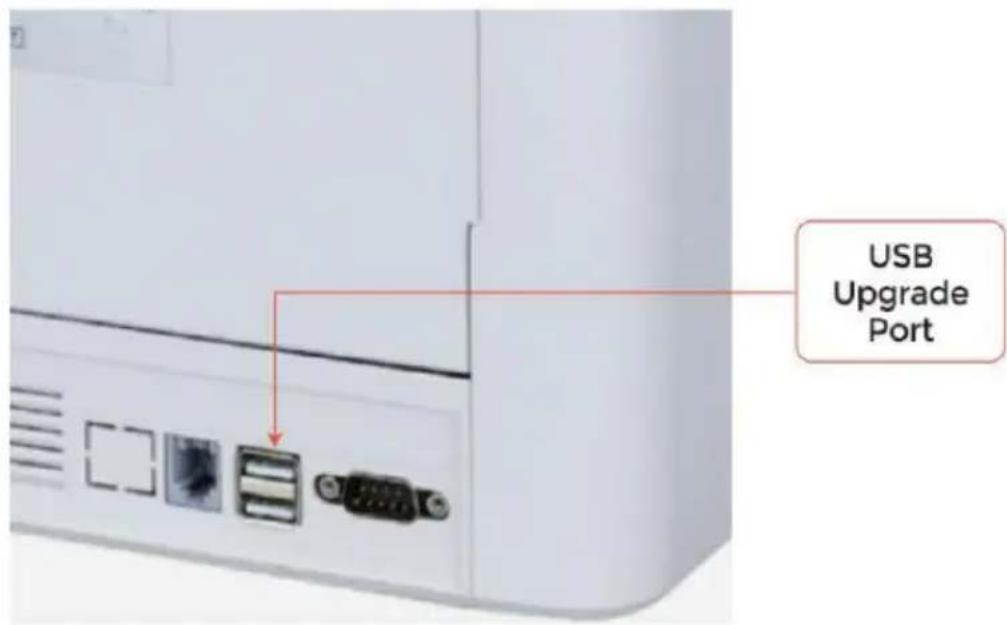

Aggiornamento software	Tramite chiavetta USB (file nella root)
Lingue disponibili	Inglese, Turco, Tedesco, Russo, Cinese, Spagnolo (a seconda della versione)
Certificazioni	CE, FCC, ROHS, BCE
Manutenzione consigliata	Pulizia quotidiana dei sensori, tramoggia, impilatore e vano di scarto con una spazzola in nylon o un panno morbido
Funzioni aggiuntive	Selezione per faccia, per orientamento, conteggio per lotti, funzione addizione, lettura dei numeri di serie
Accessori inclusi	Cavo di alimentazione, foglio di calibrazione CIS
Garanzia	Garanzia elettronica tramite il sito Vevor (www.vevor.com/support)

Domande frequenti - AL-955 Vevor

Come accendere la contafogli AL-955?

Collegare l'apparecchio, quindi ruotare l'interruttore posto sul retro. La macchina esegue un autotest di circa 30 secondi, poi visualizza l'interfaccia principale.

Cosa fare in caso di inceppamento della carta?

Spegnere la macchina e scollegarla. Aprire il coperchio posteriore e rimuovere delicatamente le banconote bloccate. Verificare che le banconote non siano danneggiate o piegate. Richiudere il coperchio prima di riavviare.

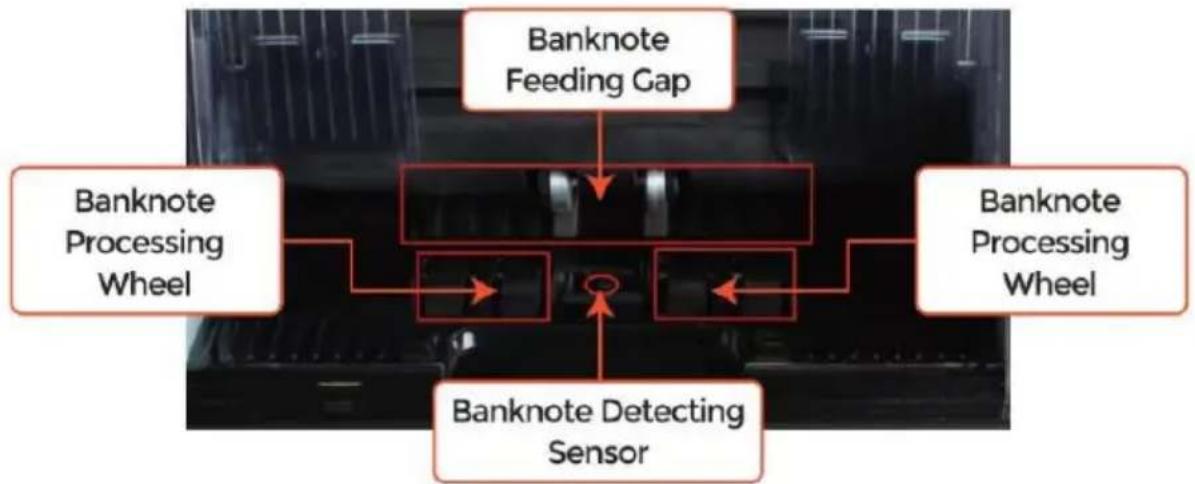

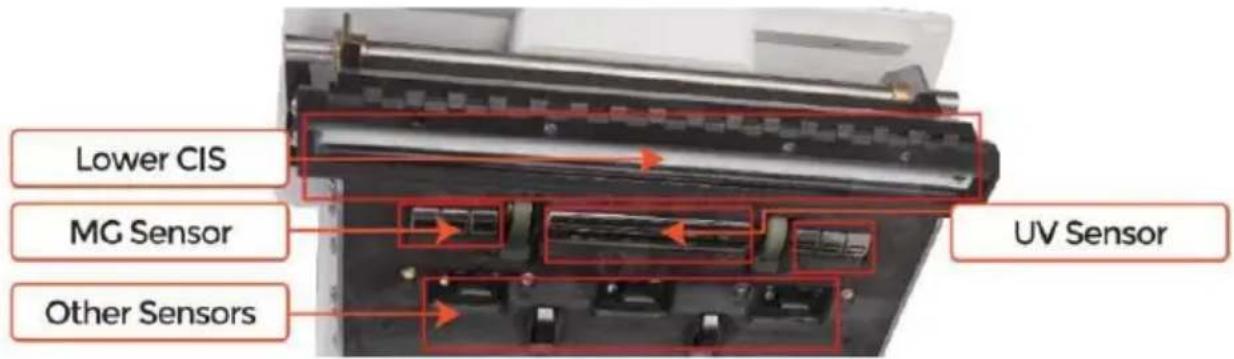

Come pulire i sensori interni?

Scollegare la macchina. Utilizzare un panno morbido o una spazzola a setole morbide per pulire i sensori della tramoggia, dell'impilatore, i sensori UV, IR e i sensori CIS. Evitare solventi come l'alcol.

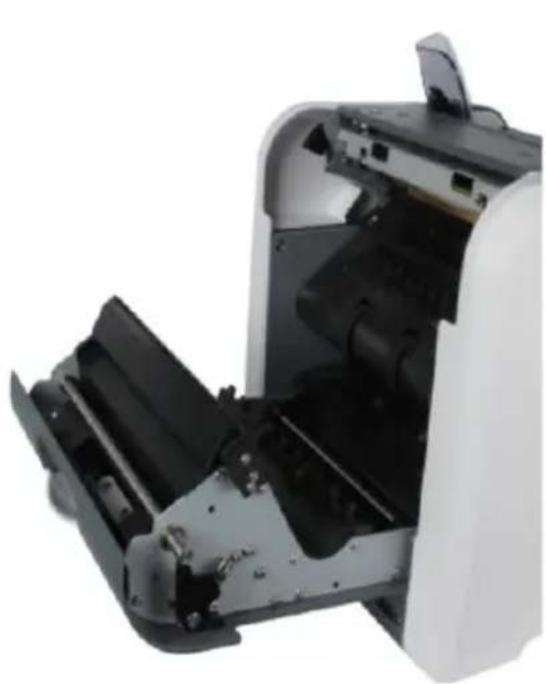

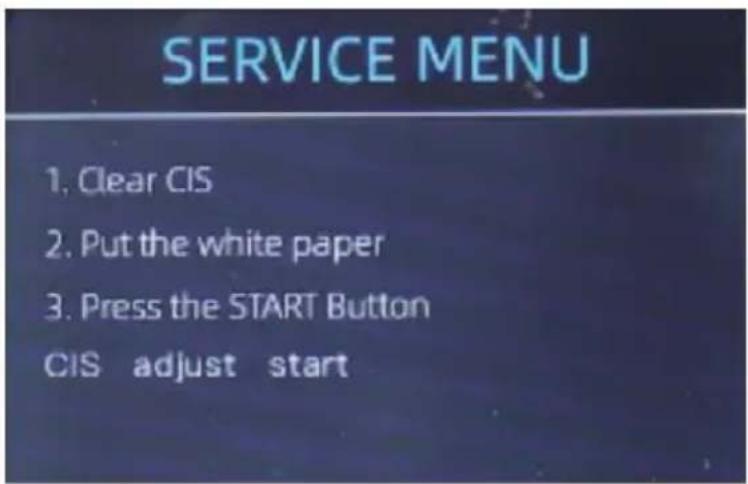

Come calibrare il sensore CIS?

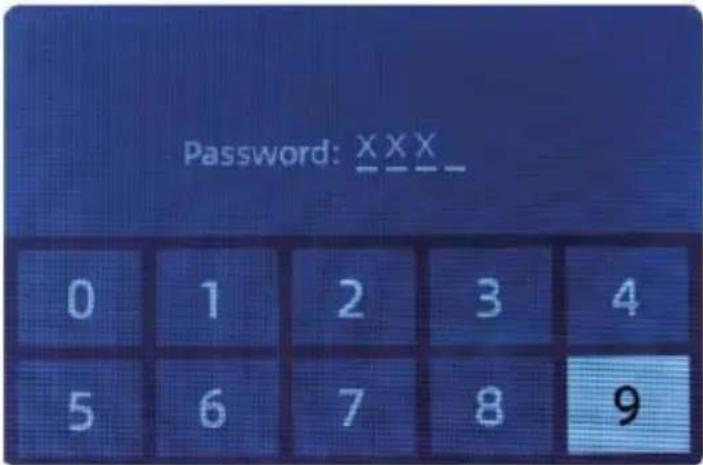

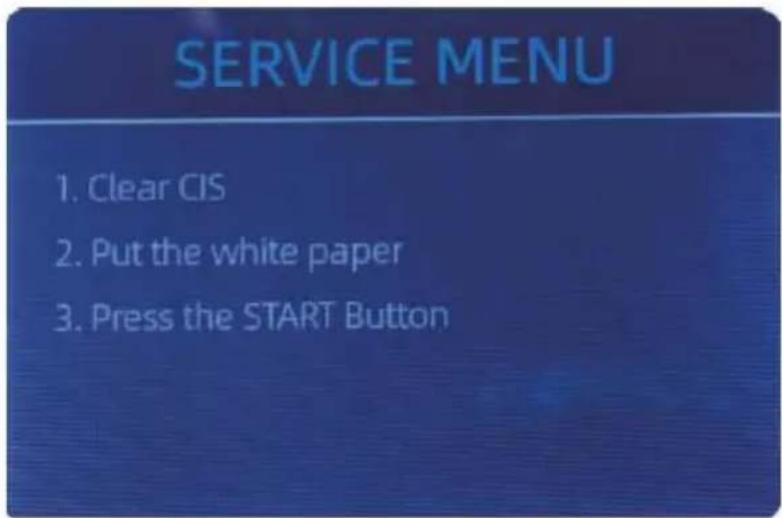

Accedere al menu Service (password 9999), selezionare 'CIS Calibration'. Pulire i sensori CIS, inserire la carta bianca fornita, chiudere il coperchio e premere 'Démarrer'. Rimuovere la carta dopo la fine della calibrazione.

Cosa significano i codici di errore comuni?

E1: guasto UV (pulire il sensore UV). E2: banconota doppia (regolare la vite di alimentazione). E10: errore immagine (pulire e calibrare il CIS). I codici sono dettagliati nel manuale sezione 7.2.

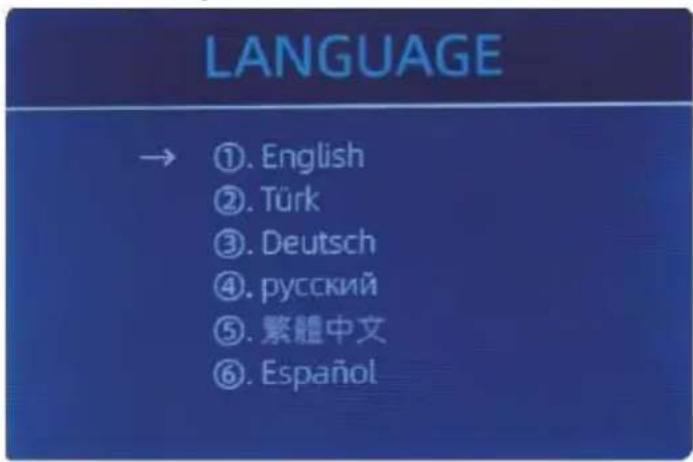

Come cambiare la lingua dell'interfaccia?

Dall'interfaccia principale, premere a lungo MENU, selezionare 'Select the language', scegliere la lingua desiderata (inglese, tedesco, spagnolo, ecc.), quindi confermare con il tasto MENU.

Come regolare la velocità di conteggio?

Premere il tasto SPEED sul pannello per scorrere le velocità disponibili: 800, 1000 (per tutte le modalità) e 1200 banconote/min (solo in modalità CNT). La velocità viene visualizzata nella parte superiore dello schermo.

Come utilizzare la funzione di conteggio per lotti?

Premere il tasto BATCH per selezionare la quantità per lotto (100, 50 o 0 per impostazione predefinita). Utilizzare le frecce su/giù per regolare di 1 in 1, o sinistra/destra per passi di 10. Il contatore si ferma dopo aver raggiunto il numero impostato.

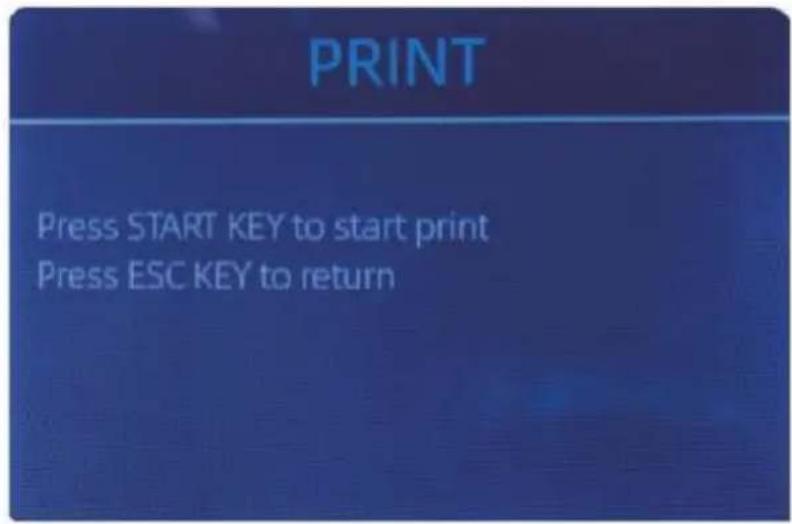

Come stampare i risultati del conteggio?

Collegare una stampante esterna tramite la porta RS-232. Dopo un conteggio, premere PRINT per visualizzare la schermata di stampa, poi di nuovo PRINT per avviare la stampa.

Dove trovare il supporto tecnico Vevor?

Visita il sito ufficiale www.vevor.com/support per accedere al supporto tecnico, al certificato di garanzia elettronica e ai manuali. È inoltre possibile contattare il servizio post-vendita tramite email.

MANUALE UTENTE AL-955 Vevor

cifra al final del conteo

pulisco i sensori interni.

Supporto tecnico e certificato di garanzia elettronica: www.vevor.com/supporto

Contatore

Manuale utente

AL-955

Continuiamo a impegnarci per fornirti strumenti con un prezzo competitivo. "Salva metà", "Prezzo metà" o qualsiasi altra espressione simile utilizzata da noi rappresenta solo una stima di risparmio; potresti trarre beneficio dall'acquisto di alcuni strumenti con noi rispetto a marchi superiori, e ciò non significa necessariamente coprire tutte le categorie di utensili offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai ottenendo un risparmio effettivo rispetto ai marchi superiori.

VEVOR®

TOUGH TOOLS, HALF PRICE

CONTATORE FATTURE

MODELLO: AL-955

Queste sono le istruzioni originali. Per favore, leggi attentamente tutto il manuale di istruzioni prima dell'uso. VEVOR si riserva il diritto di interpretazione del nostro

manuale d'uso. L'aspetto del prodotto deve essere soggetto al prodotto che hai ricevuto. Per favore, perdonaci se non ti informeremo ulteriormente in caso di

aggiornamenti tecnologici o software sul nostro prodotto.

	Questo dispositivo è conforme a parte 15 di IL FCC Reg operazioneÈ soggetto ject A IL seguente due condizioni :( )Questo dispositivo Maggionon causare dannoso interferenza _, E (2)questo dispositivo deve accettareQualunque interferenza ricevuto , Compreso interferenza Quello Maggiocausa indesiderato operazione .
	CORRETTO SMALTIMENTOQuesto prodotto è soggetto alla disposizione Di europeo Direttiva 2012/19/UE. Il simbolo che mostra un'impennata bidone attraversato Attraversoindica che il prodotto richiede separato rifiutare collezione _ In IL Unione Europea. Questo vale per Prodotto E Tutto Accessori contrassegnati da questo simbolo. Prodotti contrassegnati COME come Maggio non Esserescartato con i normali rifiuti domestici, ma dovere essere preso A acollec- punto di riciclo elettrico E elettronico dispositivi.
	La conformità è una CE sicurezza certificazione .

Contenuti

1.0 Panoramica della macchina 01

2.0 Imballaggio e installazione

1. 1 Imballaggio 03

2.2 Istruzioni di installazione 04

2.2.1 Precauzioni di sicurezza 04

2.2.2 Collegamento all'alimentazione 05

2.2.3 Installazione della guida banconote 05

3.0 Operazione e interfaccia

06

1. 1 Aspetto del display 06

3.2 Funzionamento e istruzioni per i tasti funzione 06

3.3 Interfaccia di visualizzazione 08

1. 0 Istruzioni per l'uso 08
2. 1 Avvio 08

4.2 posizionamento delle banconote 09

4.3 Opzioni delle funzioni di conteggio 10

1. 3.1 AUTO (modalità di riconoscimento automatico)....11

4.3.2 MULT (Modalità multivaluta) 12

4.3.3 Modalità memoria non volatile per valuta 13

4.4 Selezione della modalità di conteggio 14

4.4.1 Modalità MDC..... 14

4.4.2 Modalità SDC Modalità 14

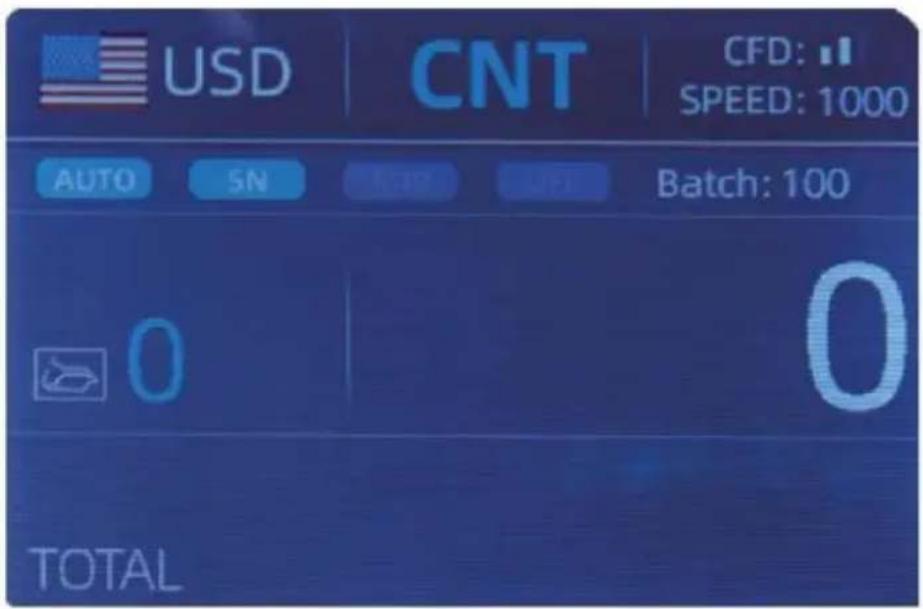

4.4.3 Modalità CNT....

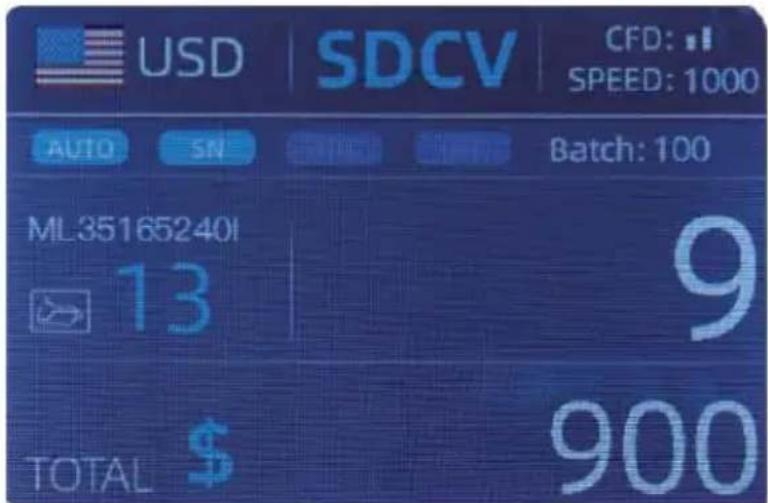

4.4.4 Modalità SDCV....16

4.5 Opzioni delle funzioni di conteggio 17

4.5.1 Conteggio automatico delle banconote 17

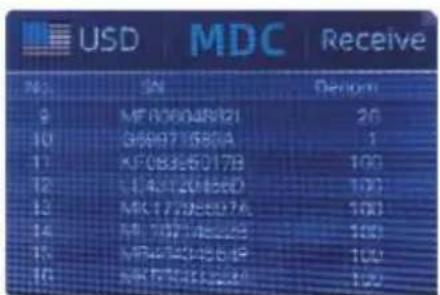

4.5.2 serie I Lettura del numero g 17

4.5.3 Aggiungi Funzione 18

4.5.4 Viso Funzione 18

4.5.5 Orientamento Funzione 18

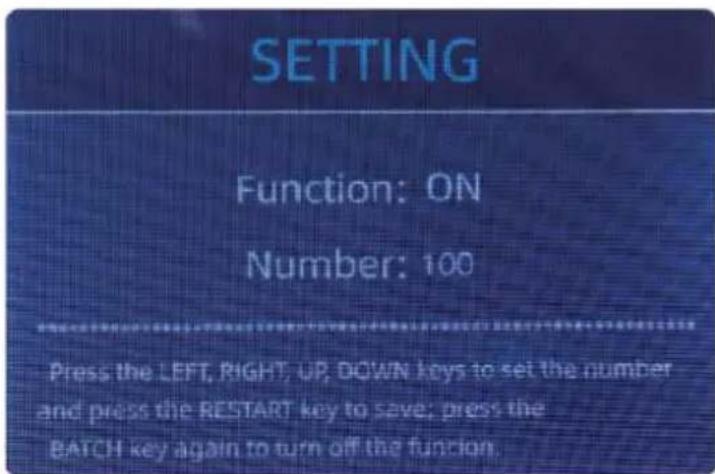

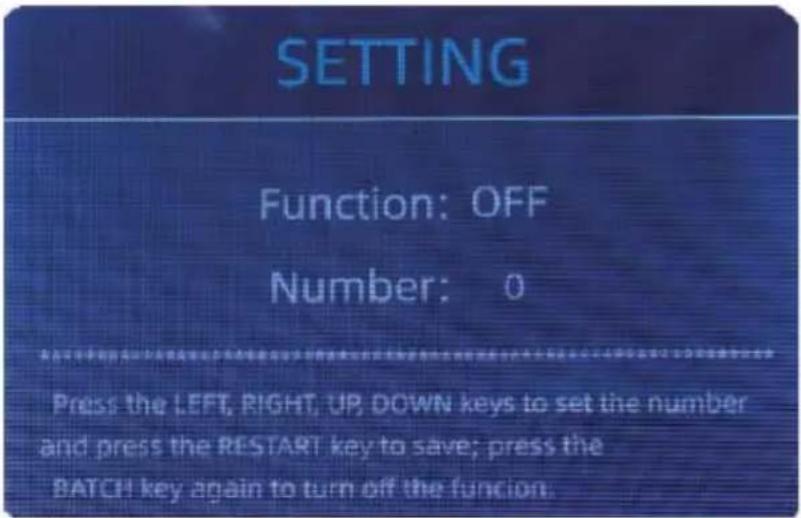

4.5.6 Impostazione batch 19

4.8 Stampa Informazione 21

CFD Livello

5.0 Impostazioni menu 23

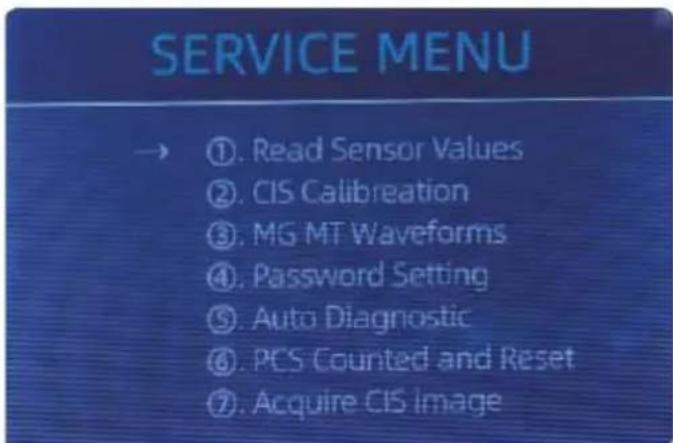

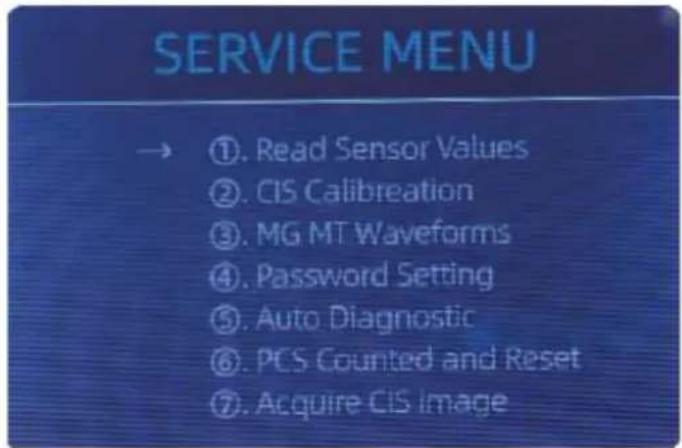

5.1 Servizio Menu 23

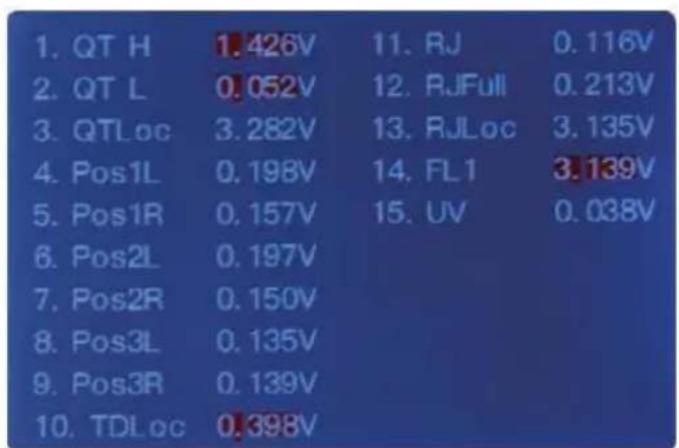

5.1.1 Lettura valore sensore 24

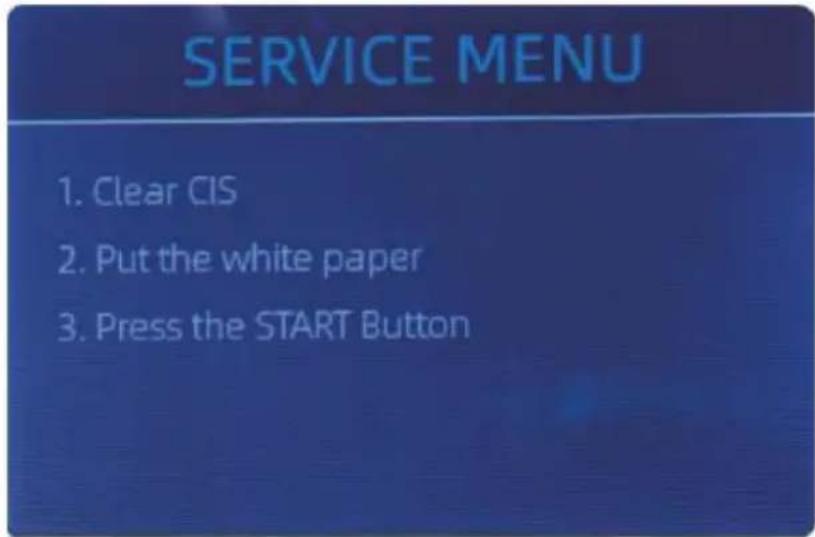

5.1.2 Calibrazione cls 25

5.1.4 Impostazione della password 26

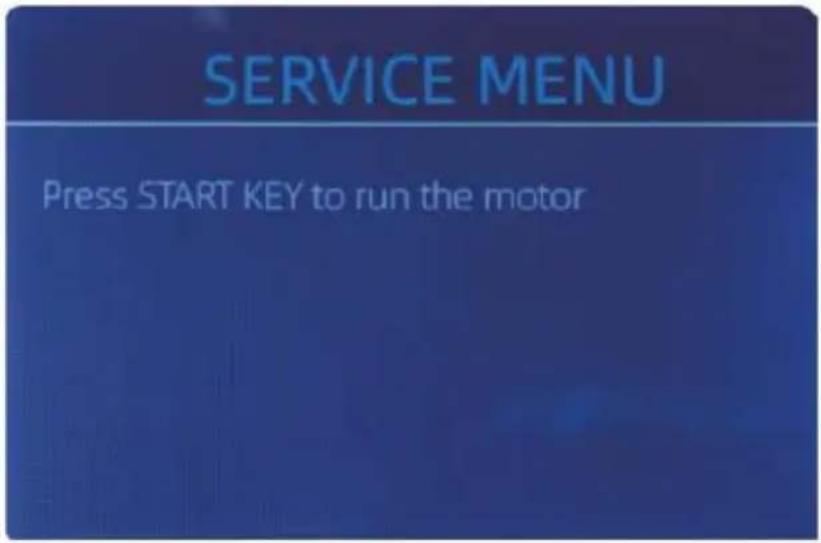

5.1.5 Diagnostica automatica 26

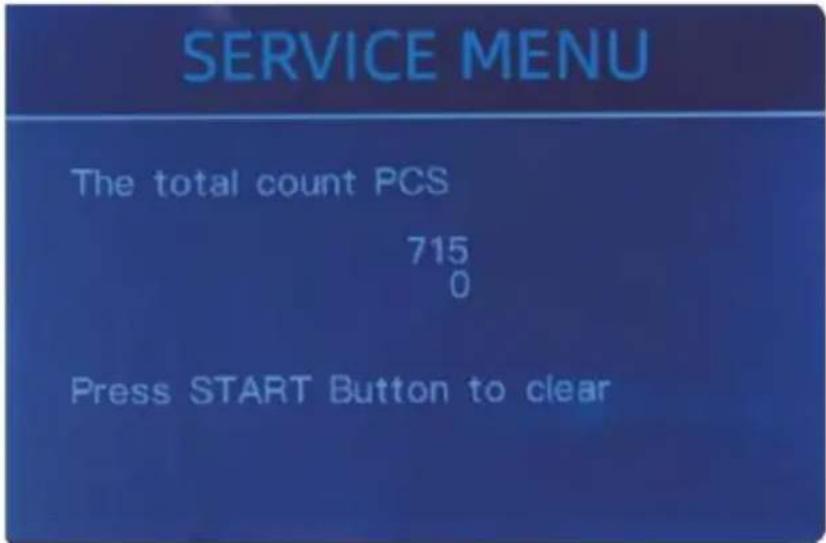

5.1.6 Pezzi contati e ripristinati 26

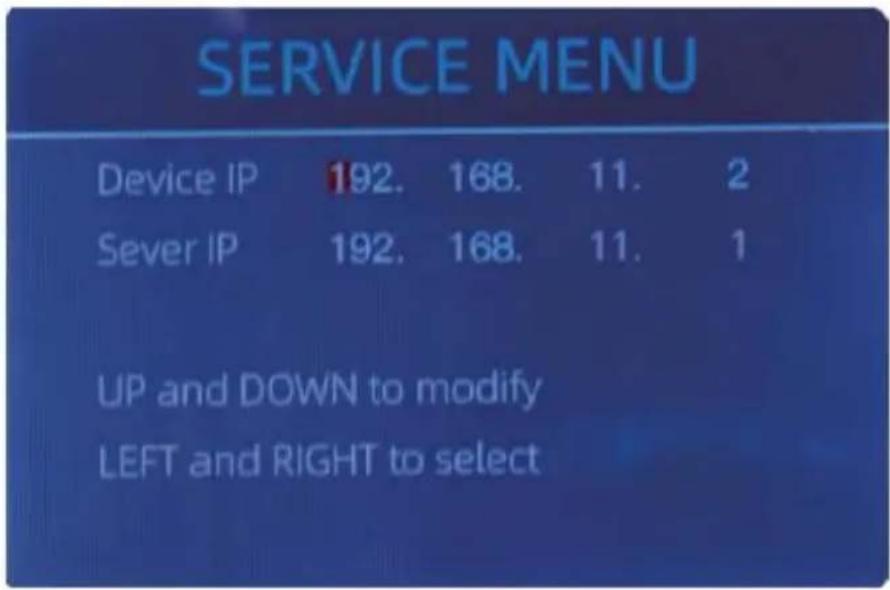

5.1.9 Indirizzo IP 26

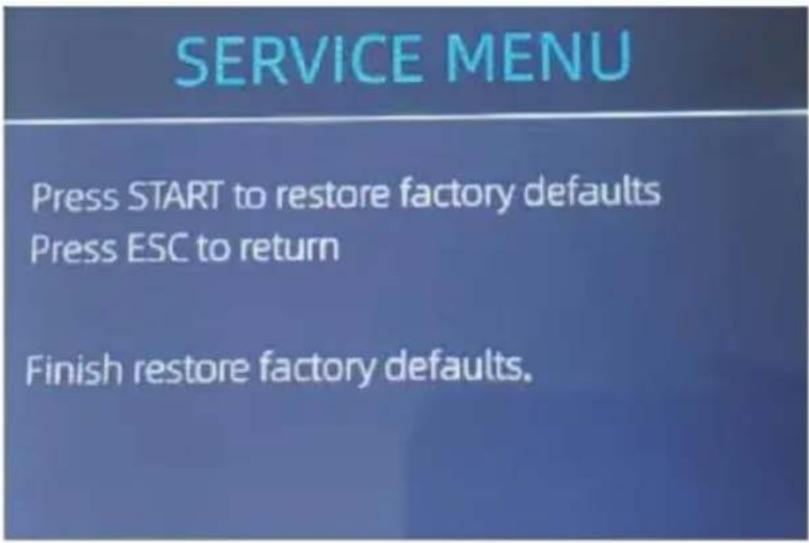

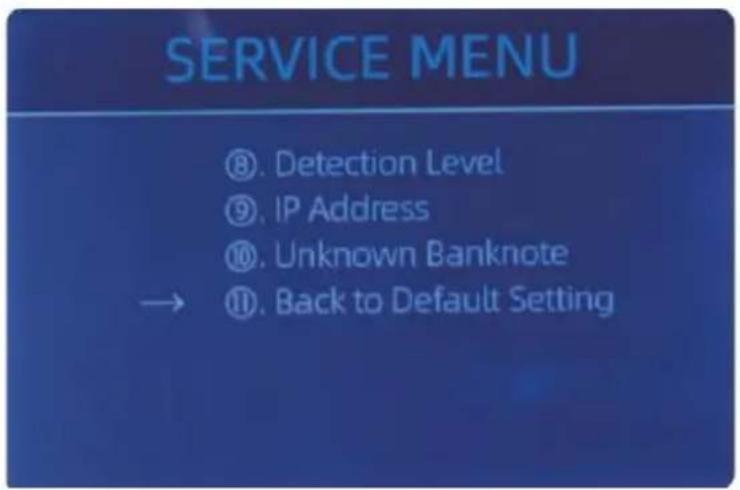

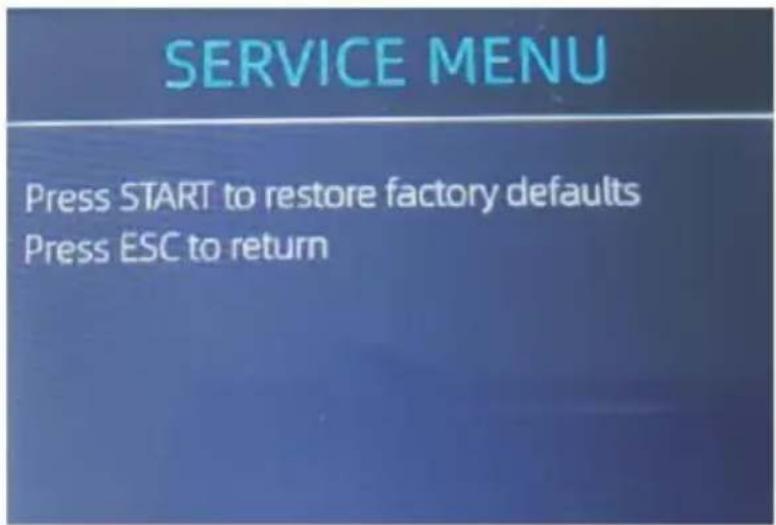

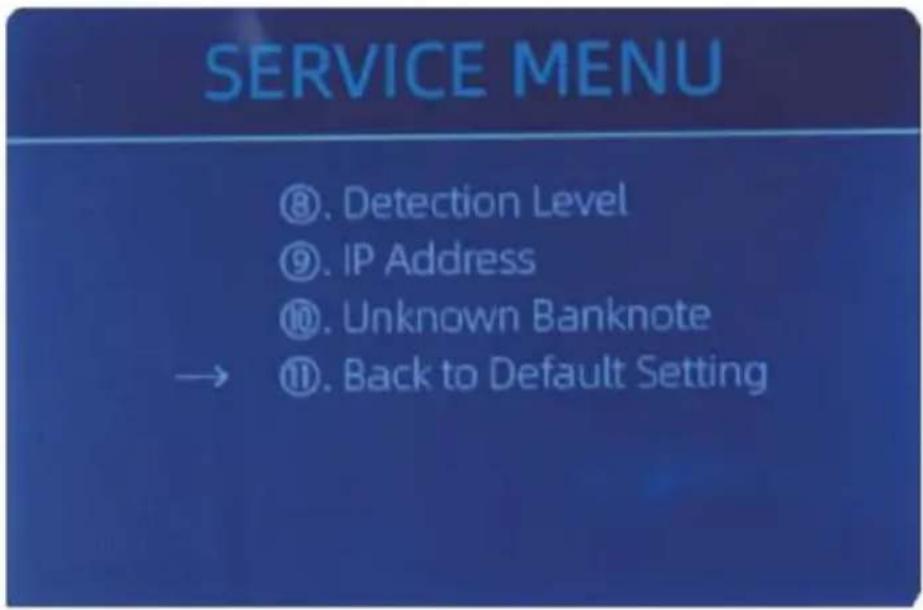

5.1.10 Torna alle impostazioni predefinite 28

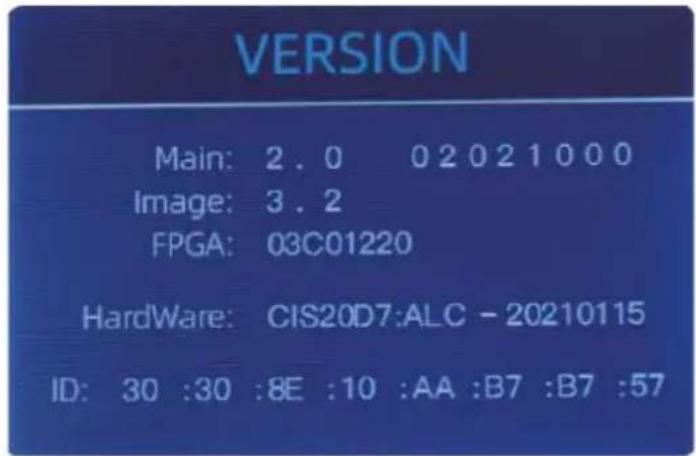

Versione 5.2 Informazione 29

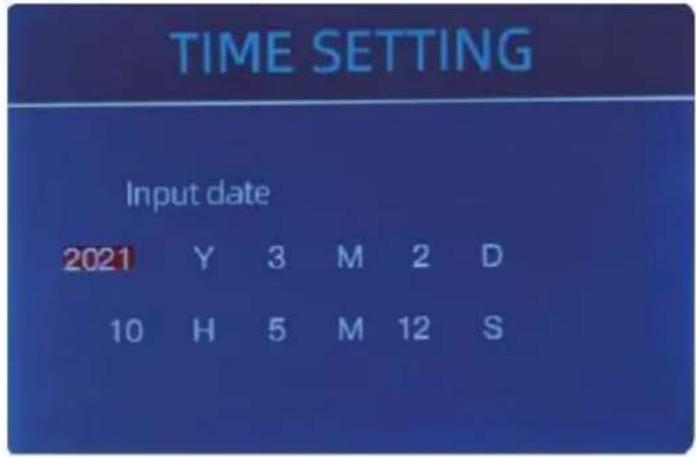

5.3 Impostazione dell'ora 29

5.4 Selezione della lingua 29

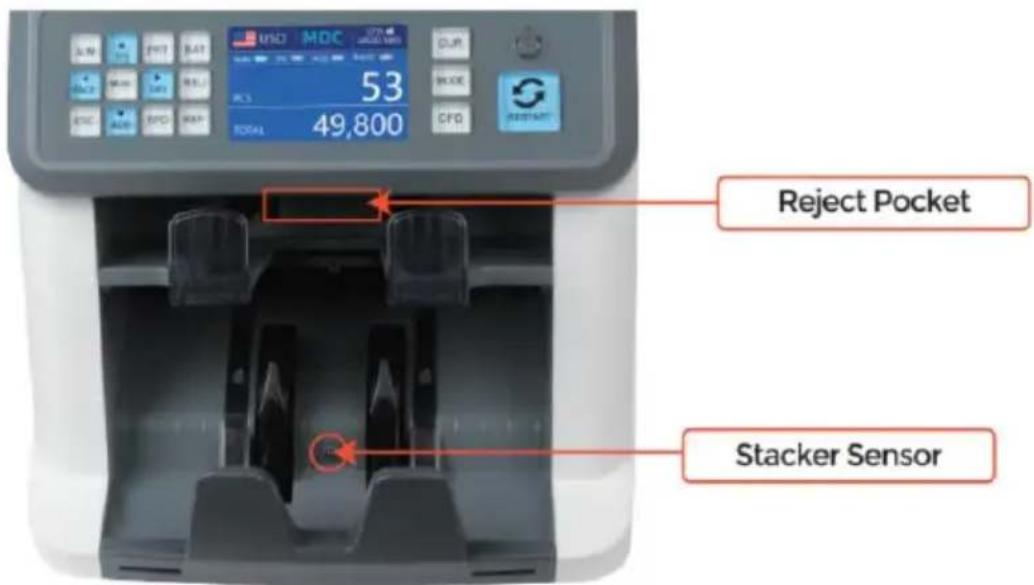

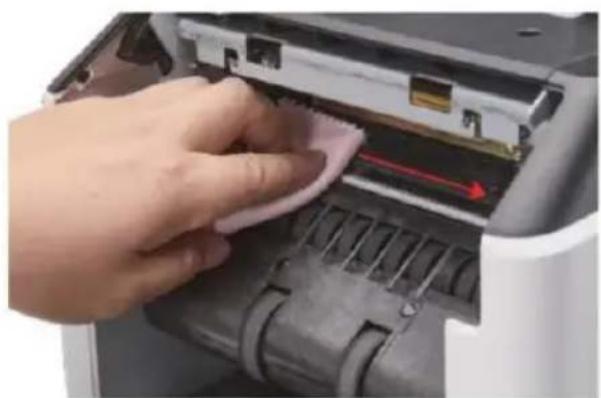

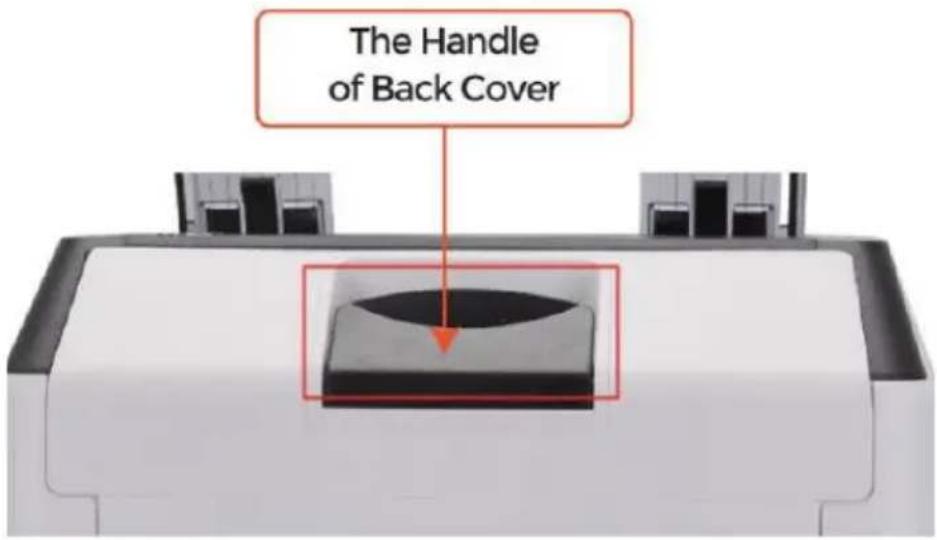

7.1.2 Pulire l'impilatore e la tasca degli scarti 33

7.1.3 Pulizia dei sensori interni 34

7.2 Codice di errore 36

7.3 Manutenzione 37

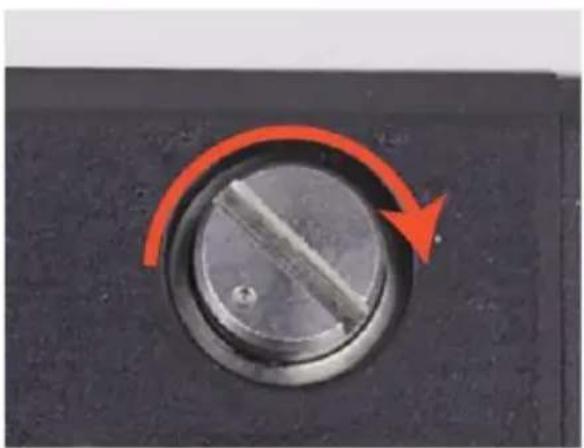

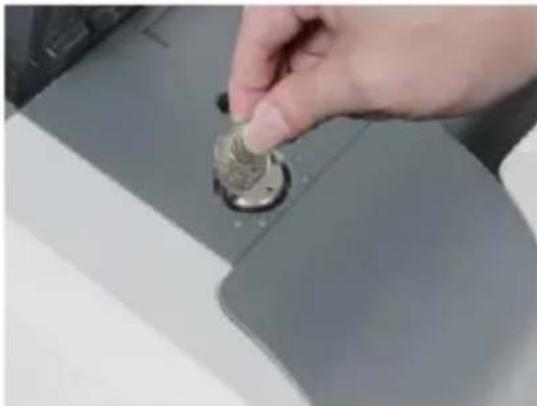

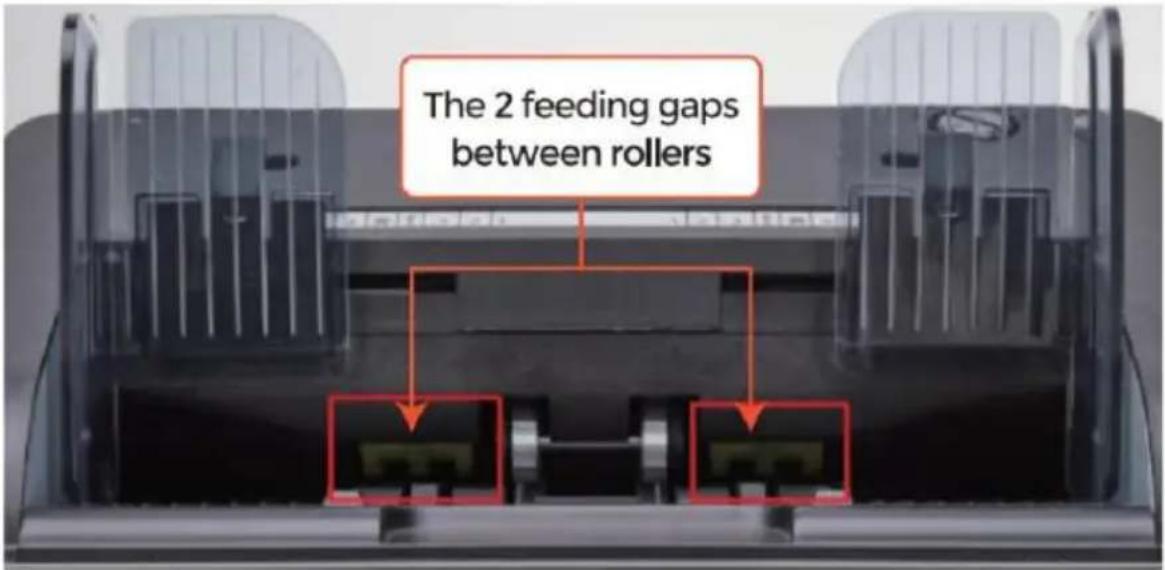

7.4 Taratura del tappo di alimentazione 37

7.5 Calibrazione 40

7.6 Ripristino delle impostazioni predefinite 43

7.7 Errori del sensore 45

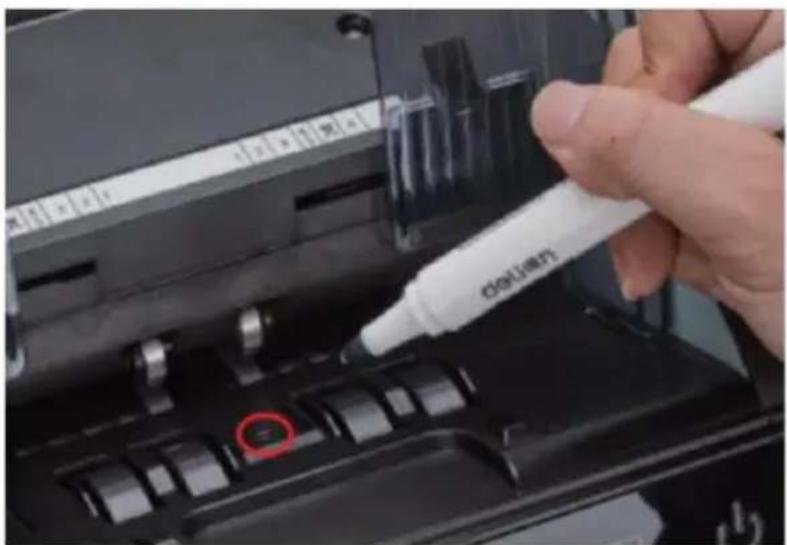

1. 7.7.1 Errore sensore tramoggia 46

7.7.2 Errore sensore impilatore 46

7.7.3 Errore sensore di conteggio 46

8.0 Parametri tecnici 47

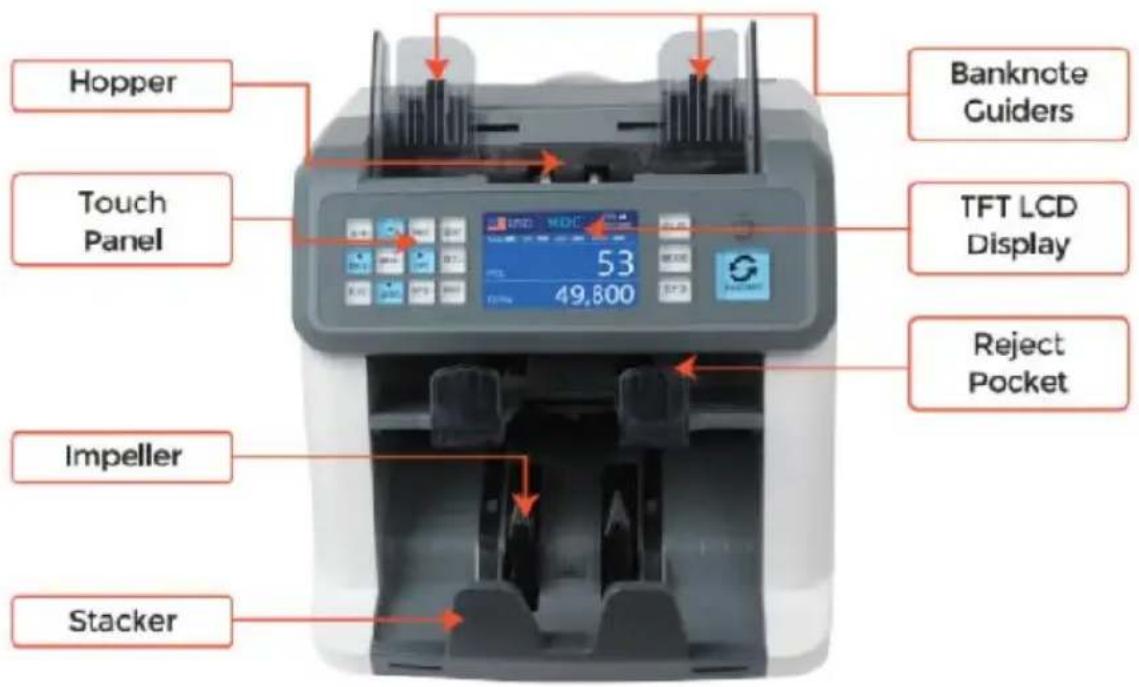

1.0 Panoramica della macchina

2.0 Imballaggio, apertura e installazione

2.1 Elenco imballaggio

Quando ricevi il pacchetto, aprilo e controlla l'elenco dell'imballaggio nel

pacchetto. Se qualche articolo è danneggiato o mancante, contattaci.

2.2 Posizione di installazione e utilizzo

2.2.1 Precauzioni di sicurezza

Quando si utilizza questo prodotto, è necessario adottare le seguenti precauzioni di sicurezza di base

per ridurre il rischio di incendio, scosse elettriche o lesioni alle

persone.

①. Posizionare la macchina su una superficie piana e stabile. ②. Non posizionare la macchina in ambienti polverosi o sporchi. ③. Non posizionare la macchina alla luce diretta del sole o vicino a fonti di calore. ④. Scollegare sempre il cavo di alimentazione prima di eseguire la manutenzione sulla macchina.

⑤. Collegare sempre la macchina a una presa con messa a terra.

⑥. Utilizzare solo il cavo di alimentazione fornito da VEVOR.

⑦. Non utilizzare la macchina all'aperto.

⑧. Non esporre la macchina a liquidi.

⑨. Questa macchina contiene parti rotanti. Non toccare mai le parti in movimento.

quando la macchina è commutata .SU

Tieni i gioielli, i capelli lunghi, le cravatte e altre parti sporgenti lontano dalla macchina.

Questa macchina contiene parti in movimento e bordi taglienti. Sii sempre

attento. Non toccare i componenti dentro la macchina mentre è in funzione.

Per favore, fai attenzione a evitare che oggetti estranei come monete o graffette

cadano nell'unità, poiché potrebbero causare danni alla macchina.

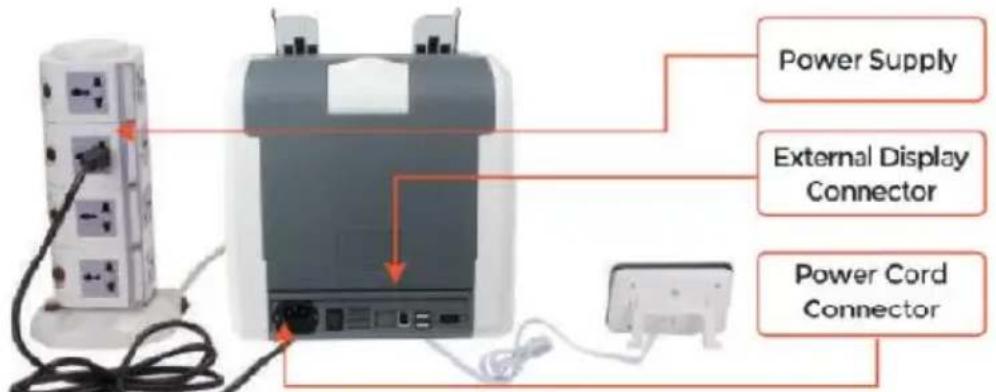

2.2.2 Collegamento dell'alimentazione

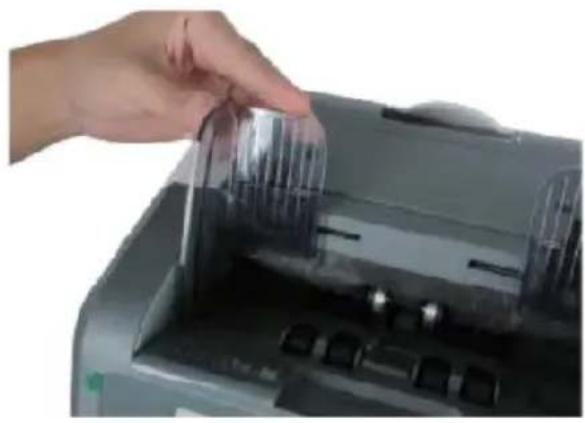

2.2.3 Installazione del guidabanconote

3.0 Interfaccia operativa

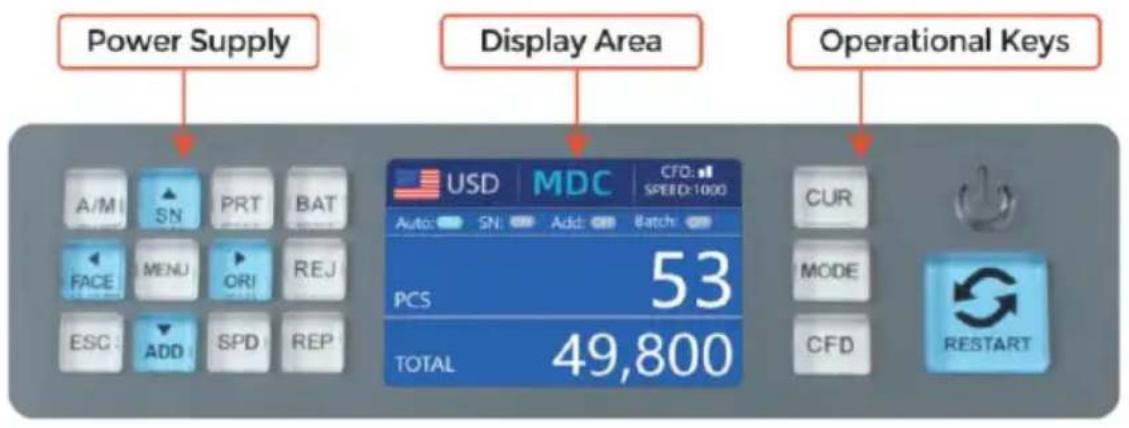

3.1 Aspetto del display

3.2 Istruzioni operative per i tasti funzione

Tasto CUR, per vedere la valuta, auto modalità di riconoscimento per

conteggio.

Tasto MODE, per vedere il conteggio (CNT), modalità DSC o qualità MDC per

conteggio

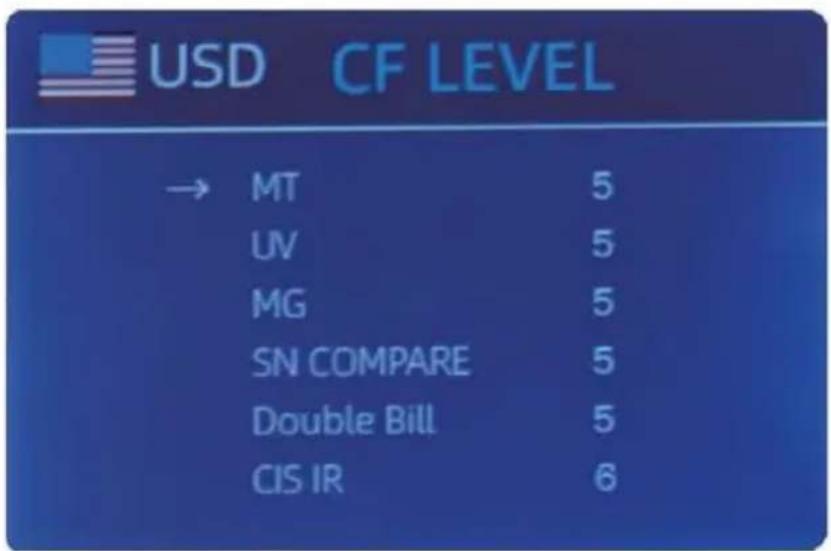

ICFD Chiave, per individuare e rilevare la contraffazione in vigore.

ENERGIA Tasto chiave per entrare in standby mode, oppure per

riprendere la modalità di lavoro.

IL conteggio risultato.

AUTOMATICO O Chiave, per cambiare la modalità di funzionamento automatico o SU. Automatico:

conteggio automatico finché la banconota è sul tramoggia. Manuale:

conteggio manuale premendo il tasto di ricomincia.

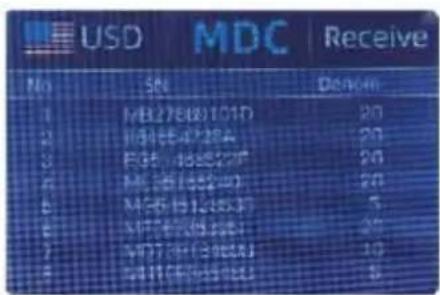

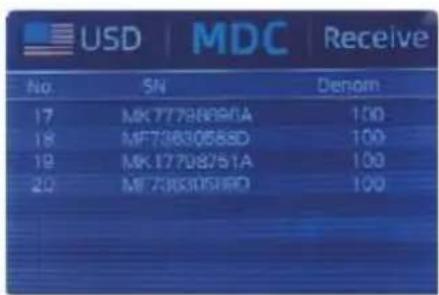

SN oR ↑ chiave, per attivare la funzione di riconoscimento numerico. In modalità Bagno c_ mo de

premere per aumentare il numero del lotto di 1. Muove il cursore verso l'alto nel menù.

PRINT PRINT · Se la macchina è collegata a una stampante, premere per stampare il rapporto.

Quando la schermata del rapporto è visualizzata.

LOTTO Chiave, per attivare la funzione lotto on/off. Ogni volta che si preme il

pulsante Lotto, 100, 50, 0 verranno visualizzati in sequenza.

FACE VISO - chiave per il sorting in base al volto, on/off in modalità SD C. In modalità Bagno c_

modalità, premere per aumentare il numero del lotto di 10. Muove il cursore a sinistra nel menù.

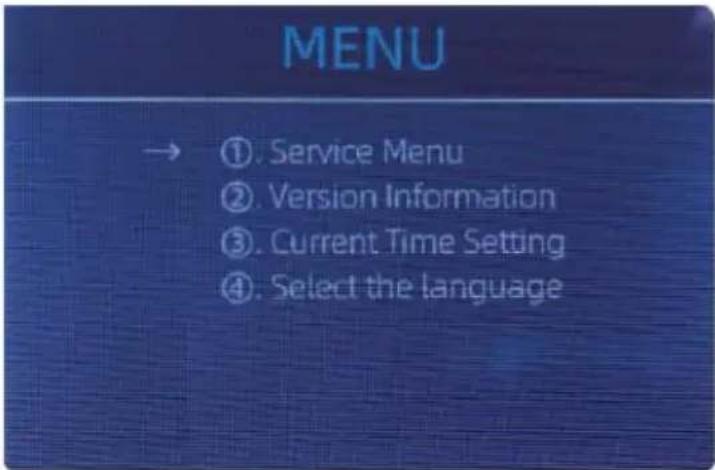

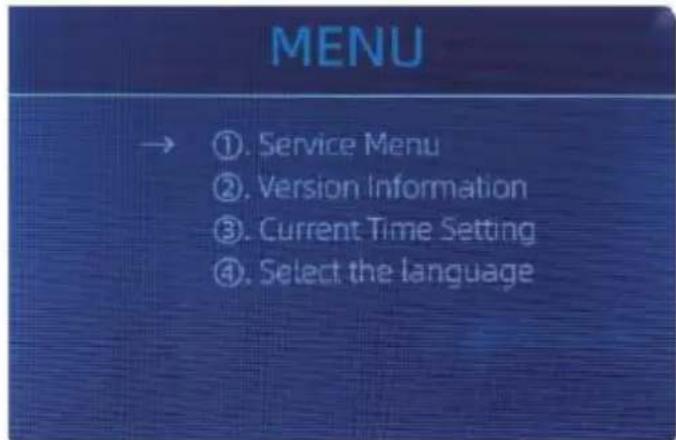

MENU MENÙ Chiave, lunga pressione per accedere al menù oppure premere per confermare la

selezione.

ORI O I tasto di funzione sonoleggio in _i__ io alle /off in DSC mode. IN Bagnoc_

modalità, premere per diminuire il lotto numero per 10. Muove il cursore a destra nel menù.

REJ REJ Chiave, mostra il ripetutoj_c_ bSill_E IL motivo. Lunga pressione per impostare la

capacità di riflettere _ tasca (massimo 100 fatture).

Tasto ESC per tornare alla schermata precedente o per annullare l'input.

ADD AGGIUNGERE oR ↓ chiave, aggiungere divertentection onff /o· _I N Bagno c_ mode premere Esso Ade crea 8e

lotto numero per 1. Muove il cursore verso il basso nel menù.

SPEED VELOCITÀ Chiave velocità chiaper impostare cle diverse disponibilità I _L counting

velocità.

REC Chiave Guarda il conto ing risultato Irap ort.

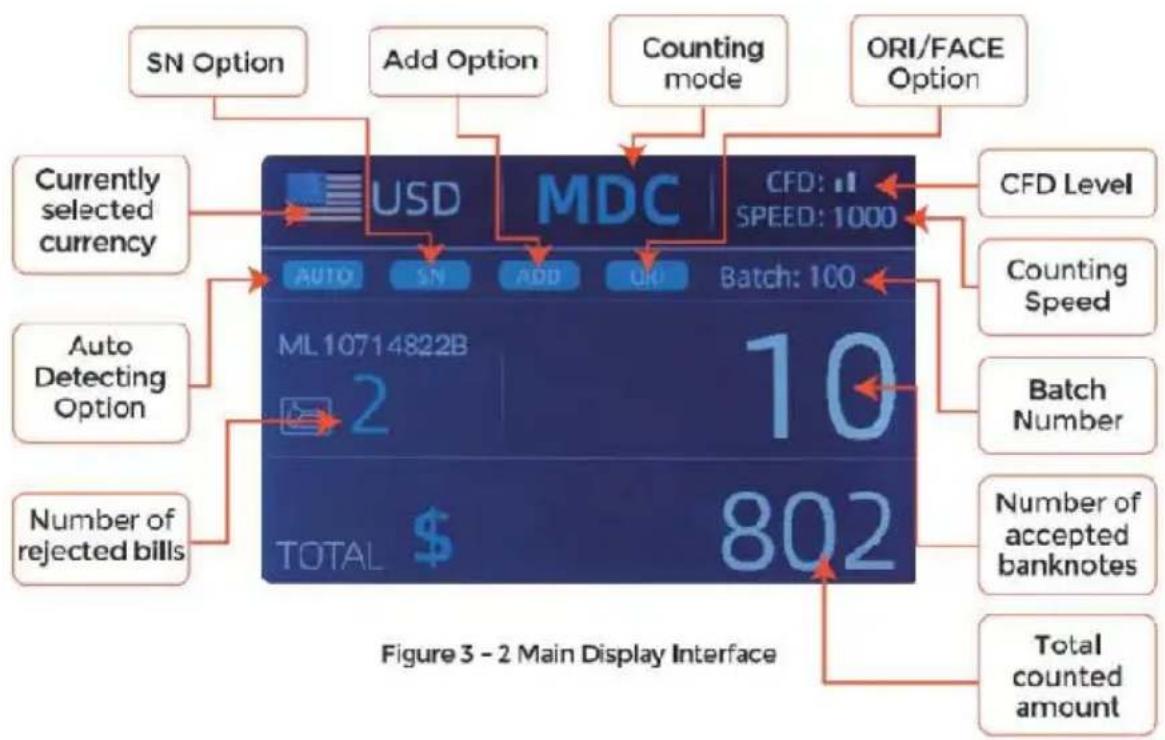

3.3 Schermo Interfaccia

4.0 Istruzioni operative

4.1 Avviare ____

Girare l'interruttore dopo aver collegato la macchina all'alimentazione elettrica. Prima, la macchina entra nell'interfaccia di autocontrollo, come mostrato in Figura 4-1.

Si prega di attendere pazientemente per circa 30 secondi, e la macchina ruoterà la

ruota di elaborazione delle banconote più volte per effettuare un autocontrollo, e poi

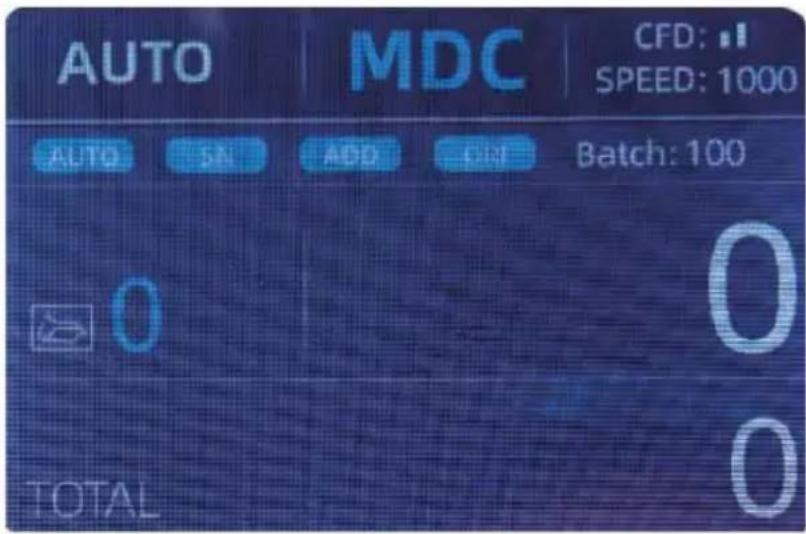

accedere all'interfaccia principale come mostrato in Figura 4-7.

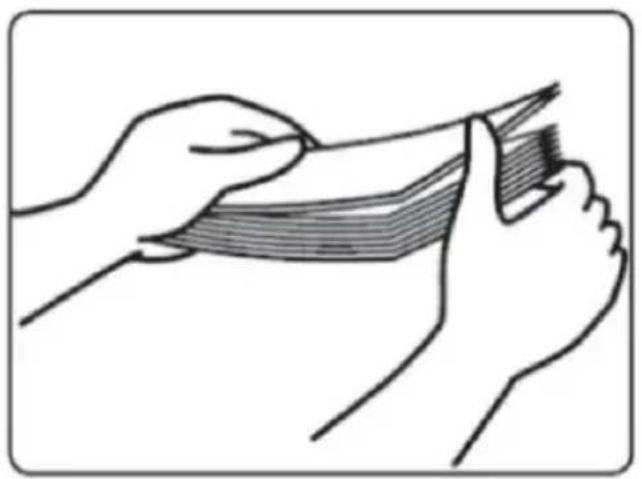

Rimuovere le pieghe dalle banconote in anticipo. Separare le banconote nuove

e le banconote bene, perché alcune di loro sono leggermente adesive.

4.3 Selezione della valuta

Premere il tasto CUR per accedere alla selezione della valuta. Come mostrato in

Figura 4-6,

il display mostrerà AUTO, MULT e le valute installate. Premere i tasti ←→↓ per selezionare quella di cui si ha bisogno, premere il tasto MENÙ

per confermare la propria selezione.

4.3.1 AUTO (Modalità di riconoscimento automatico)

Nel processo di conteggio delle banconote, il contatore utilizza la prima banconota

che passa attraverso il sensore come criterio di giudizio per riconoscere le banconote di tutte le denominazioni della stessa valuta. Quando banconote di

altre valute vengono riconosciute, saranno inviate al pacco di rifiuto.

La macchina può soltanto riconoscere tutte le valute visualizzate nell'interfaccia di selezione valuta.

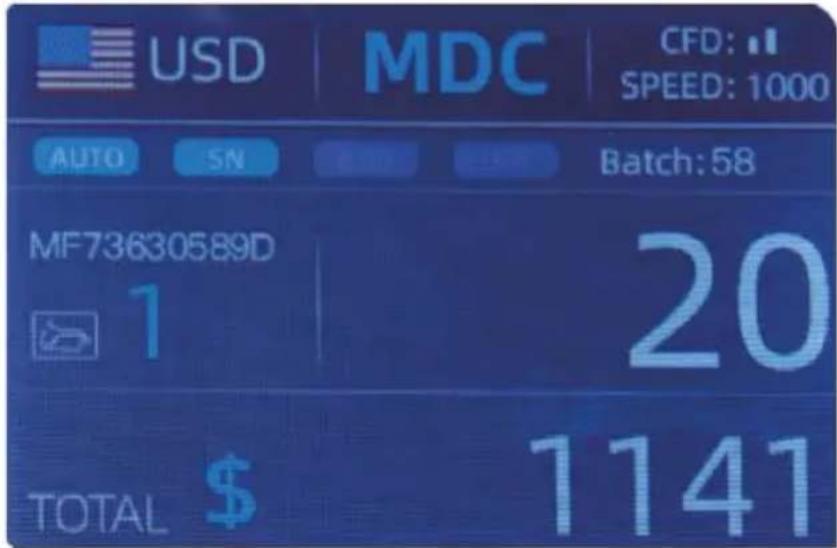

Esempio: metti una manciata di USD nella tramoggia per contare. L'interfaccia del contatore viene visualizzata come Figura 4-8 alla fine del conteggio.

La valuta nell'angolo superiore sinistro è identificata come Dollaro statunitense.

Porta fuori il Dollaro statunitense dall'impilatore, e poi metti l'Euro nella macchina e conta. Lo schermo viene mostrato come Figura 4-9.

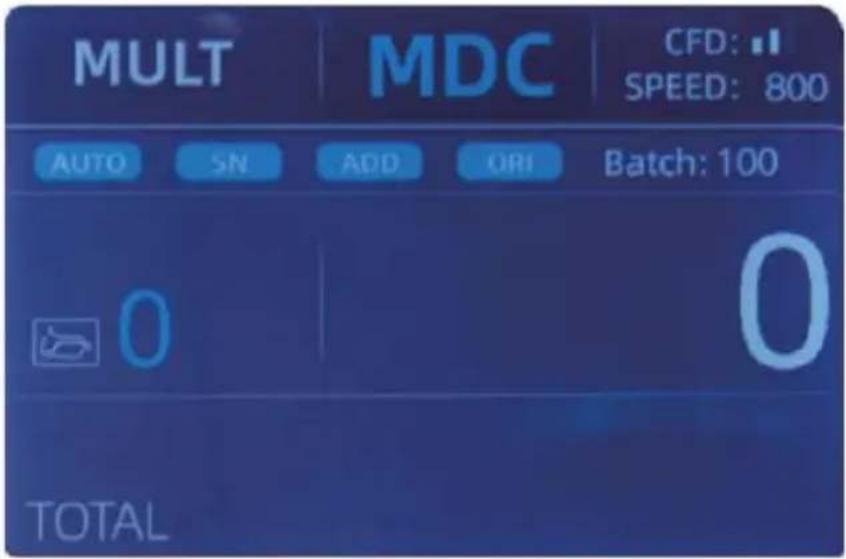

4.3.2 MULT (Modalità Multivaluta)

Conteggio del mix multivaluta: banconote di più valute sono mescolate insieme e messe nel contatore per contare. Il contatore può riconoscere tutte

le prime 3 valute visualizzate sull'interfaccia di selezione valuta.

Nota: solo la modalità MDC è efficace nella modalità multivaluta.

Esempio: metti una manciata di banconote (inclusi USD, EURO, GBP) nella

tramoggia per contare. L'interfaccia del contatore è come la seguente

figura alla fine del conteggio.

4.3.3 Memoria non volatile per la modalità valuta

La modalità valuta impostata è non volatile. Per esempio, se hai impostato

la modalità operativa multivaluta prima di spegnere il contatore, la prossima volta

il contatore è in modalità di conteggio multivaluta dopo l'accensione. Ed è molto

conveniente che non è necessario riselezionare la valuta ogni volta che vuoi

4.4 Selezione della modalità di conteggio

Dopo che la macchina è accesa, il grafico del ritardo e della valuta appare in

angolo in alto a sinistra, indicando che la macchina va bene ed è nella valuta corrente

modalità di conteggio.

La modalità predefinita è la modalità MDC. Premendo il tasto MODE del comando

pannello, tre modalità di conteggio possono essere commutate ciclicamente e il 4 conteggio

modes sarà commutato ciclicamente secondo MDC-CNT-SDC-SDCV

sequenza.

4.4.1 Modalità MDC

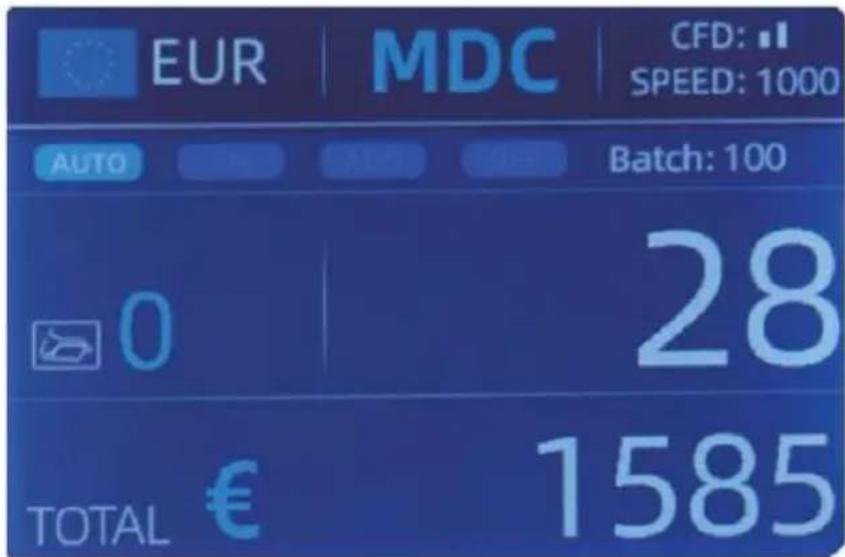

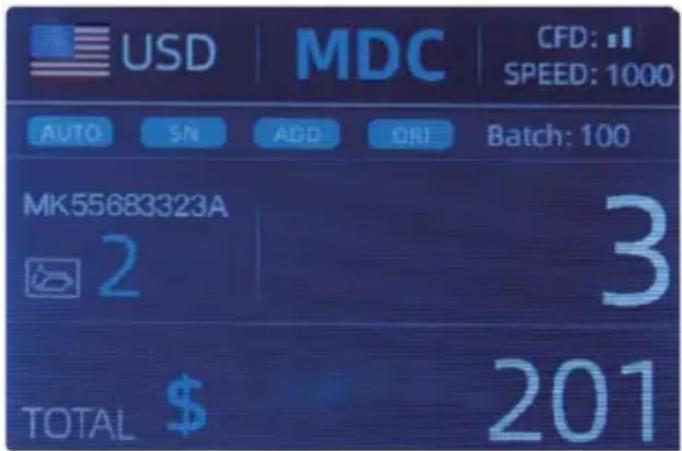

Come mostrato nella seguente figura, il contatore è in modalità MDC. In questa modalità,

il contatore conterà le banconote di tutte le denominazioni della valuta selezionata,

e l'importo totale e il numero di banconote vengono visualizzati sullo schermo. Le banconote sospette o altra valuta non saranno incluse nella

tasca di rifiuto. In questa modalità, il contatore ha 2 velocità di conteggio (800/1000)

pz/min) opzioni

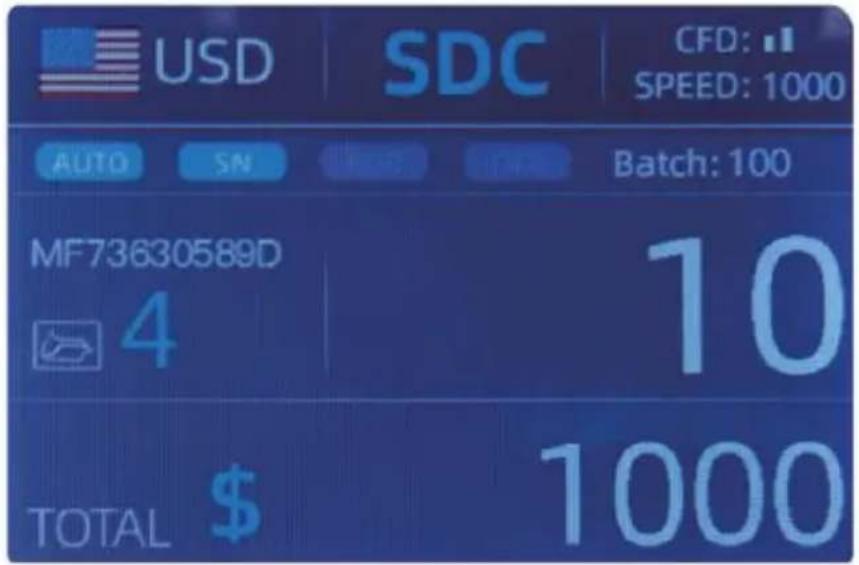

Come mostrato nella figura seguente, il contatore è in modalità DSC. Questa modalità

consente all'utente di contare e ordinare le banconote per una denominazione

che è determinata automaticamente dalla prima nota scansionata in una pila. Questo

può essere utile per assicurarsi che non ci siano altre denominazioni di banconote in un

gruppo grande di un valore. La prima banconota nella tramoggia determina il conteggio e la denominazione di ordinamento. In qualsiasi momento, se una nota passa

attraverso il contatore e non è conforme alla denominazione determinata dalla prima nota, il contatore la rifiuta nel cassetto riflettente. Il

totale importo e numero di banconote saranno visualizzati sullo schermo. In

questa modalità, il contatore ha 2 velocità di conteggio (800/1000/min) opzioni.

Figura 4 - 13 Modalità DSC

4.4.3 Modalità CNT

Come mostrato nella figura seguente, il contatore è in modalità CNT. Questa modalità

non limita la valuta e conta solo il numero di banconote. Funziona con la doppia funzione di rilevamento delle note e nessun'altra funzione di contraffazione

rilevamento. In questa modalità, ha 3 velocità di conteggio

(800/1000/1200 pz/min) opzioni

Figura 4 - 14 Modalità CNT

Nota: nella modalità CNT è disponibile solo una funzione di rilevamento delle doppie note, ma nessuna funzione di rilevamento della contraffazione.

4.4.4 Modalità SDCV

Come mostrato in figura, il contatore è in modalità SDCV. Questa modalità consente all'

utente di contare e ordinare le banconote in base a una versione che viene determinata automaticamente

dalla prima banconota scansionata in una pila. Questo può essere utile per essere

sicuri che non ci siano banconote di altre versioni in una grande fascetta di una

versione. La prima banconota nella tramoggia determina il conteggio e la

versione di ordinamento. In qualsiasi momento, se una banconota passa attraverso il contatore e non è

conforme alla versione determinata dalla prima banconota, la macchina la rifletterà

in una tasca dei riflettori. L'importo totale e il numero di banconote

verranno visualizzati sullo schermo. In questa modalità, il contatore ha 2 opzioni di velocità di conteggio

(800/1000/min).

4.5 Opzioni di funzioni di conteggio 4.5.1 Conteggio automatico delle banconote

Premere il tasto AUTO per abilitare o disabilitare la modalità di conteggio automatico delle banconote.

Nell'interfaccia principale.

Dopo aver acceso il contatore, la modalità predefinita sarà il conteggio automatico.

Sul display principale verrà visualizzato "AUTO". In questa modalità, il contatore

inizia a contare automaticamente.

Figura 4-16 Indicatore funzione AUTO

1. 5.2 Lettura numero seriale

Il tasto SN viene utilizzato per abilitare o disabilitare la funzione di lettura del numero seriale

nell'interfaccia principale.

Dopo aver acceso il contatore, la funzione di lettura del numero seriale sarà attiva per impostazione predefinita.

Sul display principale verrà visualizzato "SN". La funzione di lettura SN

registra i numeri seriali univoci delle banconote contate.

Figura 4-17 Indicatore funzione SN

4.5.3 Funzione Aggiungi

Questa funzione è disponibile premendo il tasto AGGIUNTA. Viene utilizzata per aggiungere i

risultati del conteggio di più conteggi al totale. Quando la funzione Aggiungi è

attivato, un "AGGIUNGI RE" l'indicatore lo farà essere visualizzato sul principale schermo. premere

IL AGGIUNGERE Chiave Ancola add functiq

Figura 4 - 18 Indicatore Aggiungi Funzione

4.5.4 Volto Funzione

Questa funzione è disponibile premendo il VISO Chiave in modalità DSC fino a

"VISO" è visualizzato sul principale schermo.

Permette all'utente di ordinare le banconote basato su se sono caricate dentro faccia della tramoggia verso l'alto o a faccia in giù. Questa prima nota nel tramoggia

determina l'ordinamento e conteggio orientamento. Se il primo attraverso il

macchina è affrontato su, tutti appunti nel tramoggia che si trovano ad affrontare su finiranno su nel

l'impilatore, e le altre note finiranno su nel riflettere tasca. Totale

numero e valore sarà visualizzato sul principale schermo.

4.5.5 Orientamento Funzione

Questa funzione è disponibile premendo l'ORI Chiave in modalità DSC fino a "ORI"

è visualizzato sul principale schermo. Questa funzione consente all'utente di contare e

ordinare gli appunti da uno dei 4 orientamenti. La prima nota nel tramoggia

determina il conteggio orientamento. In qualsiasi momento a Nota attraversa _ IL

macchina e lo fa non conformarsi all'orientamento determinato dal primo

Nota, IL la macchina lo farà ri jette questo Nota dentro t a s ciflettente j. Totale quantità

E numero del le note lo faranno essere visualizzato SU la schermata iniziale.

Figure 4 - 19 Orient Function Indicator

4.5.6 Lotto collocamento

premi il LOTTO Tasto per selezionare il lotto numero dentro IL contegg delle banconote9

interfaccia, lo schermo Schermo è mostrato In Figura 4-20. Premendo _ IL LOTTO Chiave Di IL controllo pannello, IL lotto numero Volere Essere cciclicamente

commutato secondo A 100-50-0 sequenza.

IL lotto il numero lo farà Essere è aumentato di 10 premendo il - chiav O

diminuito di 10 premendo IL tasto Fino a Esso diventa 0. E lo farà Essere

è aumentato di 1 premendo il ↑ chiave, o diminuito di premendo IL ↓ chiave.

premi il Tasto ESC per tornare al principale interfaccia Se sotu Confermare IL lotto _ numero.

Figure 4 - 22 Batch Number Indicator

Nota : IL che impila massimo capacità è 200 fatture, COSÌ IL lotto num Dovrebbe Essere Meno O pari a 200 .

Funzione batch: viene utilizzata per selezionare a lotto la quantità per uno specifico conteggio.

Il contatore conta un numero preimpostato di banconote e si ferma

quando il numero del lotto è stato raggiunto, anche se le banconote

rimangono nella tramoggia. Quando le banconote vengono rimosse dall'impilatore,

il contatore continuerà automaticamente a contare fino al lotto

preimpostato per creare un altro batch.

4.6 Impostazione della velocità di conteggio

Ci sono quattro opzioni di velocità di conteggio: 1500, 1200, 1000 e 800 (ma

1200 è l'unica opzionale in modalità CNT). La velocità predefinita è 1000 in

tre modalità. Se necessario, la velocità di conteggio può essere

cambiata premendo il tasto VELOCITÀ in qualsiasi modalità sbloccata.

4.7 Controllo dei dettagli del conteggio

Nelle modalità MDC, DSC o SDCV, premi il tasto REC al completamento

del conteggio per accedere all'interfaccia mostrata nella figura seguente e verificare i

dettagli del conteggio.

USD		MDC	Receive
No.	Denom	PCS	Amount
1	100	10	1000
2	50	0	0
3	20	6	120
4	10	1	10
5	5	2	10
6	2	0	0
7	1	1	1
TOTAL		20	1141

Figura 4 - 24 Dettaglio informazioni di denominazione

4.7.1 Controllo del numero di serie

Come mostrato nella figura sopra, se la lettura della SN è attiva, premere il tasto REC

Ancora, i numeri di serie delle banconote verranno mostrati nella figura seguente.

Premere i tasti freccia su/giù per scorrere l'elenco dei numeri di serie.

4.8 Stampare informazioni

Quando la stampante esterna è stata collegata e può essere stampata, dopo

il conteggio, premere il tasto STAMPA per accedere all'interfaccia di stampa mostrata nella

figura seguente, e poi premere il tasto STAMPA, la stampante inizia la stampa.

Ci sono 3 livelli regolabili di CFD. Premendo il tasto CFD, il livello CFD visualizzato graficamente nell'angolo in alto a destra cambierà.

Nota: livello CFD 0 significa nessun rilevamento della contraffazione, il rilevamento più rigoroso è il livello 3.

5.0 Impostazione del menu

Per accedere all'interfaccia del menu, premere a lungo il tasto MENÙ fino a un segnale acustico

come mostrato nella figura seguente.

Figura 5 - 1 Interfaccia del menu

Utilizzare le frecce per selezionare quale sottomenu si vuole accedere, e premere

il tasto MENÙ per confermare, e premere il tasto ESC

per uscire.

5.1 Menu di servizio

Premere il tasto MENÙ per accedere al menu di servizio. Verrà richiesto di inserire

una password con la seguente interfaccia. La password predefinita è 9999.

Dopo aver inserito la password, l'interfaccia mostrata nella

Figura 5-3 verrà

visualizzata. Utilizzare il cursore per selezionare il sottomenu che si vuole inserire e

premere il tasto MENÙ per confermare, e premere il tasto ESC per uscire.

5.1.1 Lettura dei valori dei sensori

Figura 5-4 Valori dei sensori

Come mostrato nella figura sopra,

i valori dei sensori servono solo all'ingegnere per verificare se qualche sensore ha

un malfunzionamento. Se si riscontra un problema

sull'uso, per favore scatta una foto di questa pagina e contattaci

5.1.2 Calibrazione CIS

Se incontri casi di banconote rilevate con errori, per favore prova a calibrare

la CIS. I passaggi della calibrazione CIS sono mostrati in Figura 5-5.

Il sensore di immagine a contatto (CIS) della macchina è stato calibrato

correttamente in fabbrica. Con un uso regolare e di base, la sensibilità del sensore

diminuisce, il che può portare a errori di immagine. Per risolvere il problema, il

contatore può essere ricalibrato utilizzando la carta di calibrazione bianca che viene

fornita con la macchina.

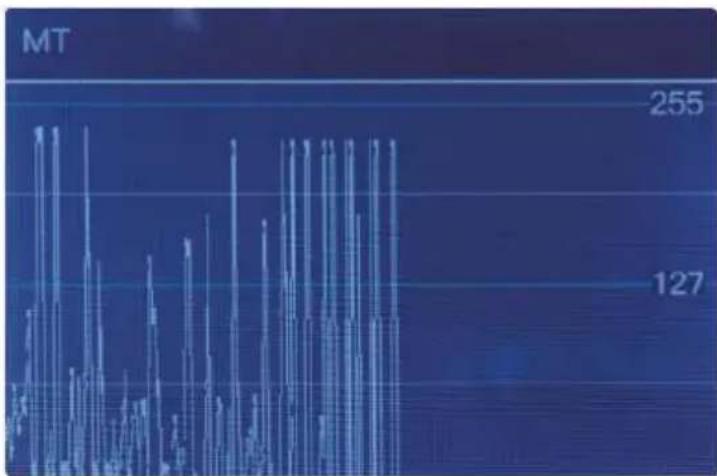

5.1.3 Forme d'onda MG MT

Figura 5-6 Forme d'onda MG MT

5.1.4 Impostazione della password

Attualmente l'impostazione della password non può essere modificata dall'utente.

5.1.5 Diagnostica automatica

Figura 5-7 Diagnostica automatica

Questo è per la produzione professionale e la manutenzione.

5.1.6 Contatore e ripristino

Se si seleziona "Contatore e ripristino", si potrà vedere la seguente interfaccia. Questo

interfaccia mostra il totale della quantità di banconote contate in questo contatore dall'ultimo

azzeramento. Forniamo una funzione nascosta per i distributori per azzerare questo

numero per il servizio post-vendita.

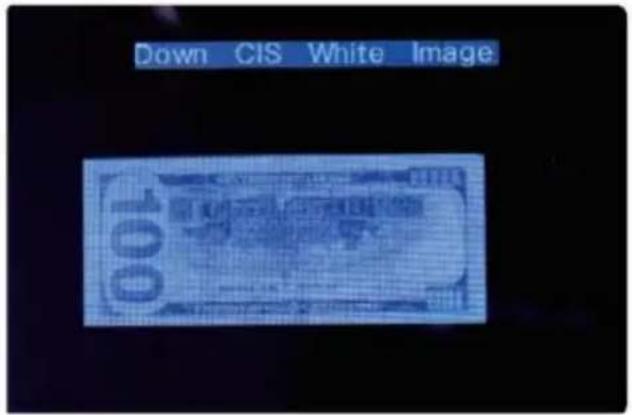

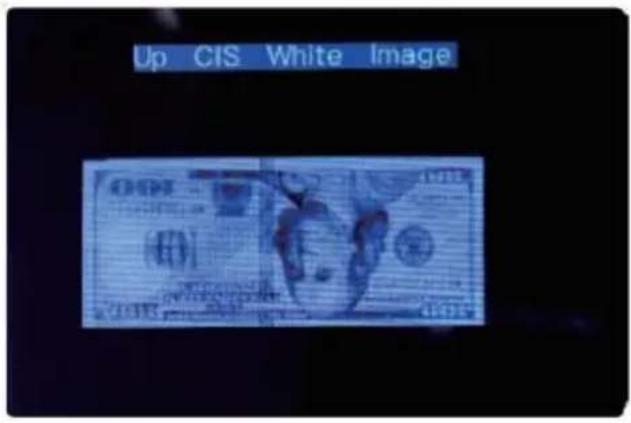

5.1.7 Acquisizione immagine CIS

Premere ↑ per navigare l'immagine CIS bianca superiore, e premere ↓ per navigare l'immagine CIS inferiore,

come nelle seguenti figure.

Questo è per la manutenzione.

5.1.8 Rilevamento livello

Figura 5-10 Livello CF

Come mostrato in Figura 5-10, è possibile utilizzare i tasti freccia sinistra e destra per selezionare,

e i tasti freccia su e giù per modificare i livelli di sensibilità. Il codice valuta nella parte destra indica per quale valuta è operativo.

Nota: per favore non modificare senza comunicare con noi.

5.1.9 Indirizzo IP

Questo è solo per uso ingegneristico.

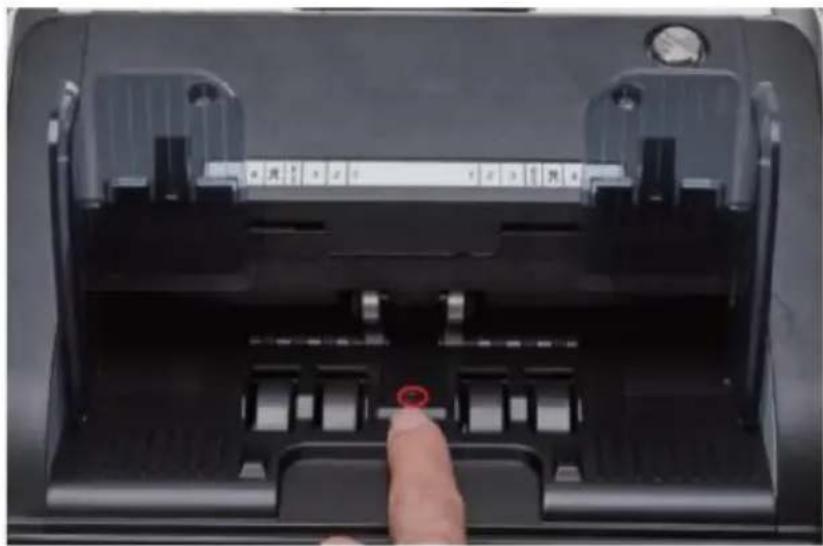

5.1.10 Ritorno all'impostazione predefinita

Come mostrato in Figura 5-12, premere il tasto MENU per ripristinare tutte le impostazioni modificate in precedenza.

5.2 Informazioni sulla versione

Figura 5-13 Informazioni sulla versione

È possibile controllare le

informazioni sulla versione.

5.3 Impostazione dell'ora

Figura 5-14 Impostazione dell'ora

È possibile impostare la data

o l'ora secondo le proprie preferenze.

5.4 Selezione della lingua

È possibile impostare la

lingua che si preferisce.

6.0 Aggiornamento software

Per l'aggiornamento del software di questo prodotto, viene adottato il metodo di aggiornamento tramite chiavetta USB.

Si prega di aggiornare il software seguendo i passaggi seguenti.

① Il file di aggiornamento deve essere spostato nella directory principale della chiavetta USB.

(Si prega di non modificare il nome del file o il formato del file di aggiornamento, e non

possono esserci due o più file di aggiornamento nella directory principale della chiavetta).

② Inserire la chiavetta USB nella porta USB sul retro della macchina. Assicurarsi

che l'alimentazione sia spenta prima di inserire la chiavetta USB.

③ Accendere la macchina e la macchina riconoscerà automaticamente il file di aggiornamento. Dopo il riconoscimento riuscito, la macchina leggerà il file prima.

⑤ Dopo aver terminato la programmazione, scollegare la chiavetta USB e spegnere la macchina.

⑥ Accendere la macchina per accedere all'interfaccia principale. L'aggiornamento del software è terminato.

7.0 Manutenzione

Dopo l'avvio della macchina, essa eseguirà automaticamente l'autocontrollo. Se la finestra preimpostata

mostra un codice di errore o se il sensore è sporco, pulire il sensore. In generale,

ciò è dovuto a polvere sulla superficie del sensore o a blocchi di appunti. Quindi

Per favore, rimuovi la polvere dalla superficie con una spazzola o un panno morbido, o prendi gli appunti

lontano. Poi riavvia la macchina.

ATTENZIONE:

① L'unità deve essere sempre spenta e scollegata dal cavo di alimentazione

prima della pulizia. Non utilizzare solventi come diluenti, alcol, ecc. Per pulire

la macchina.

② La maggior parte dei problemi operativi possono essere evitati con una cura regolare e una manutenzione preventiva.

Prendendosi cura regolarmente della macchina, si può aumentare la sua

durata.

③ Per evitare problemi, assicurarsi che non ci siano graffette metalliche o elastici nelle

banconote da contare. Assicurarsi di seguire la procedura corretta per caricare la

tramoggia.

④ Per risultati migliori, si consiglia di utilizzare un getto d'aria e una spazzola a setole morbide

per rimuovere qualsiasi polvere o detriti dall'interno dell'unità. Quando

non si utilizza la macchina per un periodo prolungato, coprirla con un telo antipolvere.

(non incluso con l'unità) per impedire alla polvere di depositarsi all'interno.

⑤Alcune parti della macchina necessitano di cura quotidiana e pulizia. Prestare molta attenzione

ai sensori, che sono componenti delicati. Se c'è polvere o altro materiale estraneo che

aderisce ai sensori, può causare vari problemi durante il funzionamento della macchina.

7.1 Istruzioni per la macchina

Qualsiasi polvere, sporco o altre sostanze che si attaccano al sensore interferiscono con il

normale funzionamento del sensore e causano risultati di conteggio errati.

Perciò, il sensore e l'albero del rullo devono essere puliti con gli allegati

strumenti per la pulizia, come necessario, ogni giorno.

Per favore, spegnere l'interruttore di alimentazione prima della pulizia per evitare scosse elettriche o

altri incidenti.

Per favore, non usare sostanze chimiche come benzene, diluente o acqua.

7.1 Pulizia della tramoggia

Ci sono 3 parti che devono essere pulite nella tramoggia: sensore della tramoggia, ruota di

lavorazione delle banconote e ingresso delle banconote.

1) Tramoggia sensore.

7.1.2 Pulizia dell'impilatore e della tasca di rifiuto

Come mostrato nella figura seguente, pulire l'impilatore e la tasca di rifiuto con una spazzola di nylon o un panno per la pulizia. Concentrarsi sulle zone segnate.

spazzola o pulizia stoffa. Messa a fuoco sul segnato. Le zone

1. 2. Come mostrato nelle figure seguenti, pulire le zone segnate con una spazzola di nylon o un panno per la pulizia, rispettivamente.

Nota: Per i sensori CIS, si consiglia di usare un panno per la pulizia per pulirli, come mostrato nelle figure seguenti.

Chiudere la copertura e terminare la pulizia della macchina.

1. Tabella 7-1 Codici di errore

Nel processo di utilizzo del contatore, il contatore può mostrare uno stato anomalo e

codice	Messaggio di errore	Gestione Metodo (Raccomandazione)
E1	UV Colpa	Rimuovere IL banconota, pulito IL Sensore UV
E2	Doppio Appunti	Se la errori si verificano frequentemente, regolare la versoin senso antiorario per diminuire IL alimentazion spacco.
E3/E8	catena Appunti
E4	Metà Nota	Rimuovi il banconota
E10	Immagine Errore	pulito IL CIS Sensore, E calibrare IL CIS
E11/E12	Denominazione Errore	Rimuovi il banconota, pulito IL CIS Sensore; eseguire IL CIS Calibrazione del sensore; raccogliere il dati Di IL div ie to di node
E13	Viso Riconoscimento Errore
E14	misurare Riconoscimento Errore
E15	orientamento Riconoscimento Ehm
E20	MT Errore	Rimuovi il banco n o ta pulito o sostituire IL MC Sensori _
E21	MCI Errore
E22	MC2 _ Errore
E23	MC3 _ Errore
E24	MG4 _ errore
E30/E61	IR Errore	Rimuovi il banconota, pulito IL CIS Sensore; eseguire IL CIS Calibrazione raccogliere dati Di IL banconota

visualizzare i codici di errore sullo schermo. La descrizione dei codici di errore e il relativo metodo di gestione sono mostrati nella Tabella 7-1.

7.3 Inceppamento banconote

Se le banconote sono incollate all'interno della macchina, spegnere la macchina e aprire

Se le etichette sono incollate all'interno della macchina, per favore estrarle dalla macchina e aprirle.

Ci sono diverse condizioni che possono causare l'inceppamento delle banconote.

Ci sono parecchie condizioni che causano l'inceppamento delle banconote.

① Il contatore misura fuori dall'allineamento secondo la specifica del contatore. ② La banconota è danneggiata in diversi modi, come mancanza di angolo, nastro,

buco o lacrima e piegato. Come mostrato in Figura 7-9, non è consigliato contare

questo tipo di banconote.

③ La banconota inserita è così piccola che la banconota non può passare

senza intoppi. In questo caso, devi regolare bene la vite rotante in senso orario

secondo la sezione 7.4.

④ Altra operazione anomala o c'è qualcosa di sconosciuto dentro il contatore.

Se c'è qualcosa dentro il contatore, devi aprire il coperchio posteriore per controllare e

pulire i sensori interni.

7.4 Calibrazione dello spazio di alimentazione

La vite è usata per controllare la larghezza dello spazio di alimentazione. La larghezza

diventerà più piccola ruotando la vite in senso orario, altrimenti

diventerà più grande.

Si prega di ottimizzare lo spazio di alimentazione seguendo i passi seguenti.

① Ferma il conteggio automatico prima.

② Inserire una banconota tra i rulli di controllo. Se la banconota può essere inserita senza intoppi come mostrato nella figura seguente,

③ Se la banconota è difficile da inserire, significa che lo spazio di alimentazione è troppo piccolo. Ruotare la vite in senso orario finché la banconota può essere inserita senza intoppi. Se lo spazio di alimentazione è così grande che due o più banconote possono essere

inserite nello spazio di alimentazione, ruotare la vite in senso antiorario finché il divario può permettere l'inserimento di una sola banconota.

④ Utilizzare la banconota di controllo per verificare gli altri lati dello spazio tra i rulli. Assicurarsi che la banconota possa essere inserita in entrambi i lati dello spazio di alimentazione senza intoppi.

Avere lo spazio di alimentazione corretto garantirà un conteggio fluido e

un funzionamento senza problemi. Prove ed errori sono consigliati prima

di effettuare la regolazione finale e iniziare il conteggio.

È possibile eseguire questa regolazione anche quando le banconote non vengono alimentate

senza intoppi attraverso la macchina o quando si verificano numerosi messaggi di errore come

Altri motivi per cui potrebbe essere necessario regolare nuovamente lo spazio di alimentazione sono:

- Il conteggio di banconote nuove o in condizioni diverse.

- Il conteggio di banconote in cattive condizioni fisiche.

- Banconote in polimero e di carta contate insieme.

7.5 Calibrazione CSI

Calibrazione CIS: è necessaria quando ci sono molti errori durante il conteggio delle banconote.

processi di conteggio.

① Per favore accedere al menu interfaccia premendo il tasto MENU per 5

secondi. E andare al menu servizio con la parola d'ordine "9999", come mostrato in

la seguente figura.

Figura 7 - 16 Menu principale

② Cliccare l'opzione "Calibrazione CIS", lo schermo verrà mostrato come nella seguente figura.

③ Aprire la copertina posteriore per pulire i sensori CIS con un panno pulito.

④ Mettere la carta di calibrazione CIS (carta bianca) dentro, e chiudere la copertina posteriore.

⑤ Iniziare la calibrazione CIS premendo il pulsante "RICOMINCIA".

⑥ Dopo la fine, prendere la carta di calibrazione fuori e chiudere la copertina, e

poi spegnere la macchina.

⑦ Accendere la macchina per finire la calibrazione CIS.

7.6 Ritorno alle impostazioni predefinite

Dopo aver regolato bene la vite e la calibrazione CIS, se ci sono ancora errori o

Il conteggio è ancora non corretto, si ritorna alla modalità di impostazione predefinita di fabbrica.

necessario

① Accedere al menu interfaccia e andare al menu servizio con la password

"9999", come mostrato nella figura seguente.

Figura 7 - 23 Menu di servizio

② Come mostrato nella figura sopra, scegliere "0. Ritorna alle impostazioni predefinite" e accedere al menu chiave. Si accederà alla seguente schermata.

③ Premere il tasto RICOMINCIA, il contatore ripristinerà tutte le impostazioni modificate in precedenza.

④ Tornare alla schermata principale e toccare con il dito il sensore della tramoggia. Le ruote di lavorazione e di rulli funzioneranno per un po'.

Il contatore delle banconote impiegherà alcuni secondi per eseguire un'autoverifica con

la rotazione delle ruote di conteggio dopo l'accensione. Il contatore controllerà i

sensori; i seguenti errori potrebbero verificarsi se i sensori sono bloccati o danneggiati.

7.7.1 Errore del sensore della tramoggia

Se le ruote nella tramoggia girano sempre e poi si fermano con l'errore "sensore della tramoggia" o "errore del motore principale" indicato sullo schermo, ciò significa che

sensore errore" o "principale il motore errore" indicato sul schermo, quello significa il

il sensore della tramoggia è troppo sensibile.

Per favore, utilizza il marcatore a penna di colore A un po' sulla tramoggia del sensore, come mostrato.

Nella figura sopra.

Se le ruote non si muovono quando posizioni il conto sulla tramoggia per abilitare il

conteggio automatico, significa che il sensore della tramoggia non funziona.

7.7.2 Errore del sensore dell'impilatore

Se la girante è sempre in rotazione, o il messaggio "errore sensore impilatore" appare sullo

schermo, significa che il sensore dell'impilatore non funziona o è troppo sensibile.

7.7.3 Errore del sensore di conteggio

Se il numero di banconote contate è sempre errato, o il messaggio "errore motore principale"

viene mostrato sullo schermo, significa che il sensore di conteggio non funziona correttamente.

Pulisci prima la macchina.

Se l'errore si verifica ancora, contattaci per la riparazione della macchina.

8.0 Parametri tecnici

Rilevamento di contraffazioni	Immagine (2 CIS sensori), Magnetico, infrarosso, Ultraviole
Valute disponibili	Dollaro statunitense EUR GBP CAD MXN AUD Yen giappi
opzioni	Termico connessione stampante
Software aggiornamento	aggiornato di Flash USB guidare
Interfaccia	RS -232: stampaUSB: Software aggiornamento, conteggio tronco d'albero magazzinaggio
schermo LCD Schermo	3.5 pollici TFT Schermo, 320x480
tastiera	Tocco pannello tastieratasto d'accensione: stand-by modalità < - >funzionante modalità
Capacità della tramoggia	500 fatture
capacità dell'impilatore	200 fatture
Tasca riflettente j capacità	80 fatture
conteggio Modalità	MDC (Misto Denominazione contando g), DSC (separare Denominazioneconteggio), CNT (Conteggio dei numeri soltanto), SDCV (singDenominazione conteggio per versione)
conteggio Funzioni	orientamento, Viso, Lotto, Aggiungere
conteggio della velocità	800, 1000 pezzi / min (MDC & DSC MODALITÀ)
	800, 1000, 1200 pezzi / min (CNT MODALITÀ Soltanto)
dimensione numerabile Appunti	50x110 ~ 90x190 mm
Spessore numerabile Appunti _	0,075-0,15 mm
consumo di energia	<80 W
Alimentazione elettrica	AC 100V-240V,50 -60 Hz
certificazioni	CE, FCC, ROHS, BCE
Peso lordo	11.71 kg
Dimensione	434x383x418 mm

Supporto tecnico Ⓐ Certificato di garanzia E www.vevor.com/supporto

Fatto in Cina
