AL-955 - Munten- en biljetten teller Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Munt- en biljetten teller
Merk	Vevor
Model	AL-955
Afmetingen (L × B × H)	434 × 383 × 418 mm
Brutogewicht	11,71 kg
Voeding	AC 100-240 V, 50-60 Hz
Stroomverbruik	<80 W
Scherm	TFT LCD 3,5 inch (320 × 480)
Trechtercapaciteit	500 biljetten
Stapelaarcapaciteit	200 biljetten
Afwijzingszakcapaciteit	80 biljetten
Telmodi	MDC (gemengd tellen), SDC (tell per denominatie), CNT (simpel tellen), SDCV (versie tellen)
Telsnelheden	800, 1000 biljetten/min (MDC/SDC); tot 1200 biljetten/min (CNT)
Valsgelddetectie	Beeld (2 CIS-sensoren), magnetisch, infrarood, ultraviolet
Afmetingen compatibele biljetten	50 × 110 ~ 90 × 190 mm
Dikte compatibele biljetten	0,075 ~ 0,15 mm
Interfaces	USB (update en opslag), RS-232 (printer)

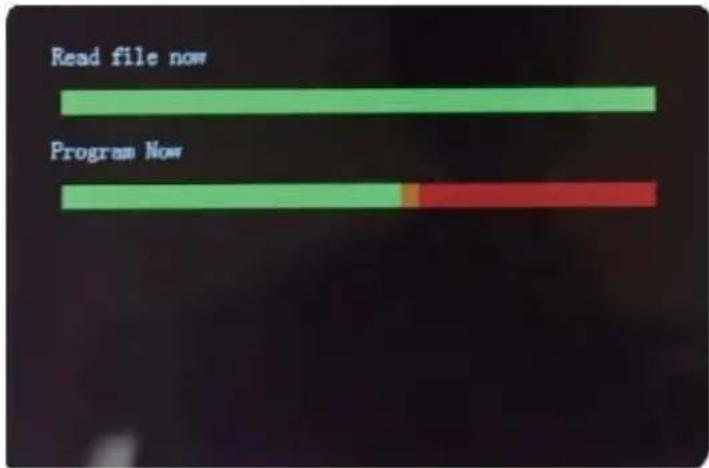

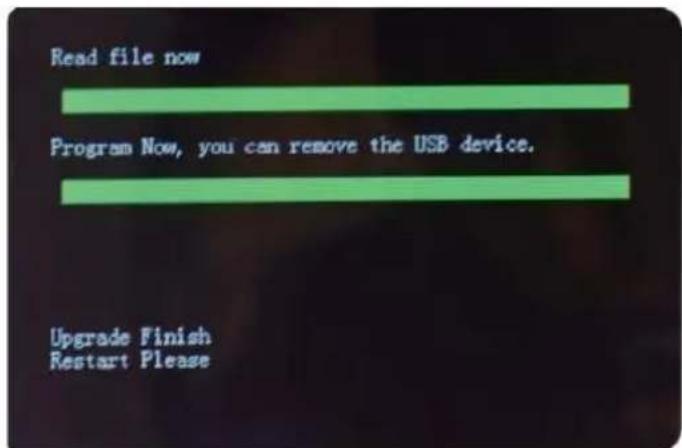

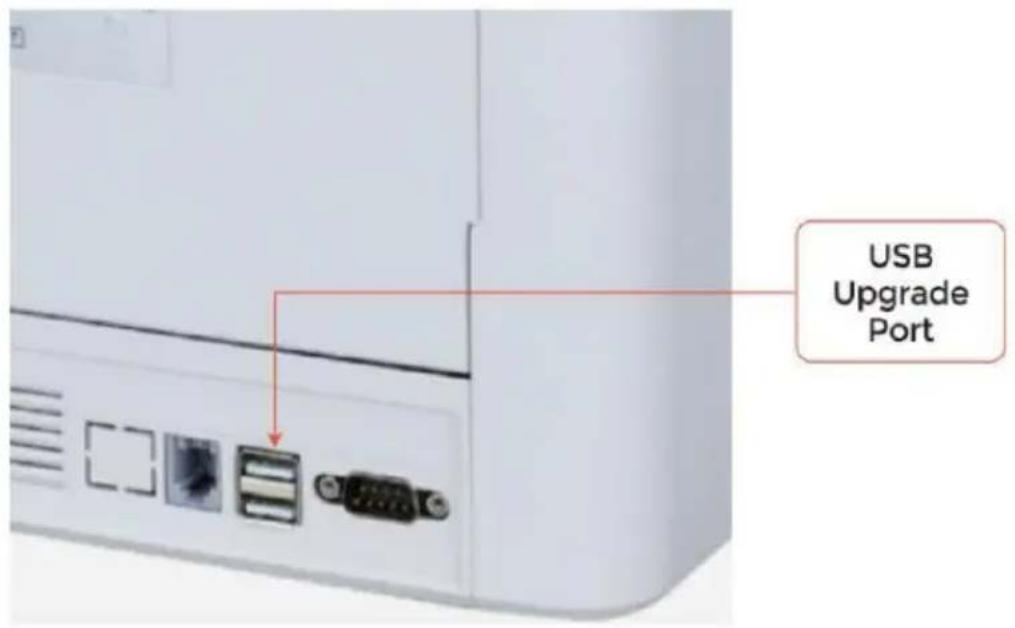

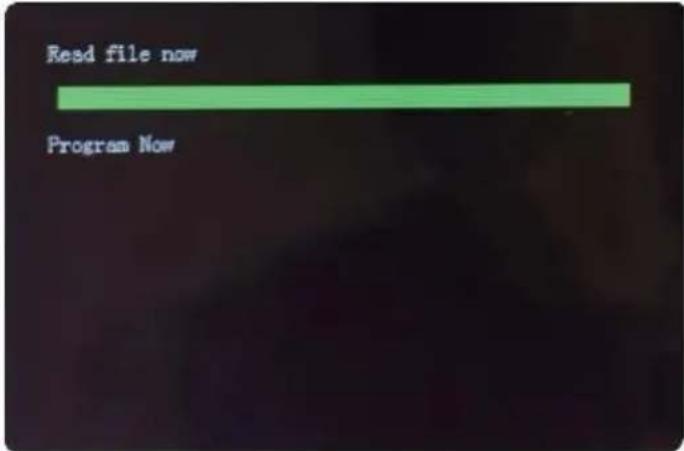

Software-update	Via USB-stick (bestand in de root)
Beschikbare talen	Engels, Turks, Duits, Russisch, Chinees, Spaans (afhankelijk van versie)
Certificeringen	CE, FCC, ROHS, BCE
Aanbevolen onderhoud	Dagelijkse reiniging van sensoren, trechter, stapelaar en afwijzingszak met een nylon borstel of zachte doek
Extra functies	Sorteren op zijde, op oriëntatie, per partij tellen, optel functie, serienummers lezen
Inclusief accessoires	Stroomkabel, CIS kalibratiepapier
Garantie	Elektronische garantie via de Vevor-website (www.vevor.com/support)

Veelgestelde vragen - AL-955 Vevor

Hoe zet ik de AL-955 teller aan?

Sluit het apparaat aan en draai de schakelaar aan de achterkant om. De machine voert een zelftest van ongeveer 30 seconden uit en geeft vervolgens het hoofdscherm weer.

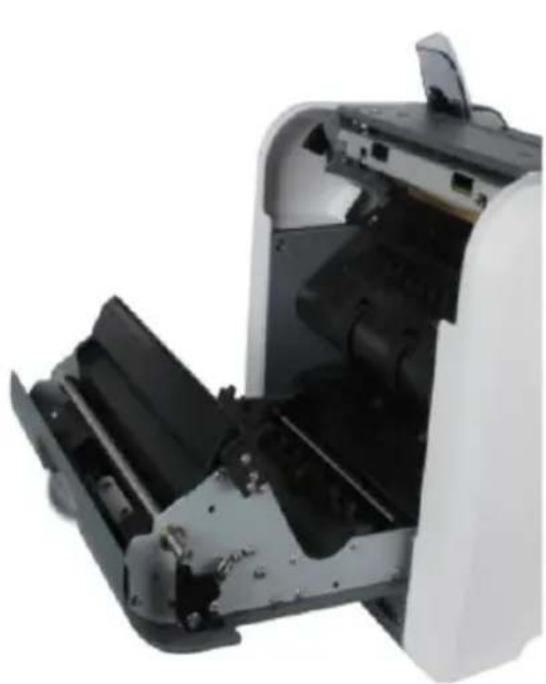

Wat te doen bij een papierstoring?

Zet de machine uit en trek de stekker eruit. Open de achterklep en verwijder voorzichtig de vastzittende biljetten. Controleer of de biljetten niet beschadigd of gekreukt zijn. Sluit de klep voordat u de machine opnieuw opstart.

Hoe reinig ik de interne sensoren?

Trek de stekker van de machine uit. Gebruik een zachte doek of een borstel met zachte haren om de sensoren van de trechter, stapelaar, UV-, IR- en CIS-sensoren te reinigen. Vermijd oplosmiddelen zoals alcohol.

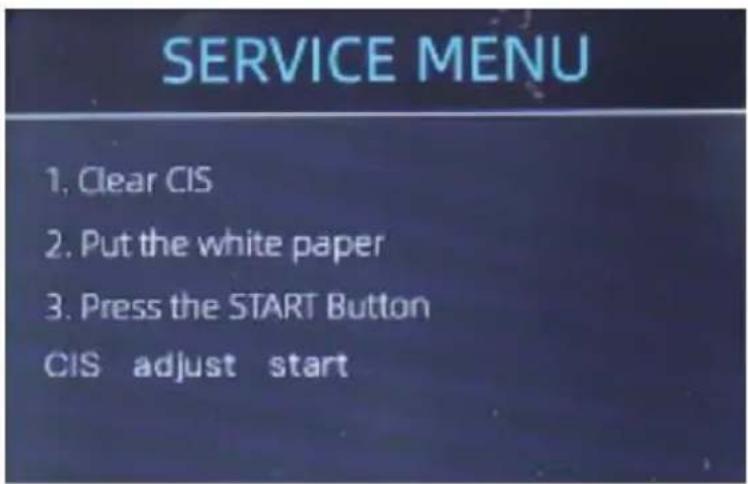

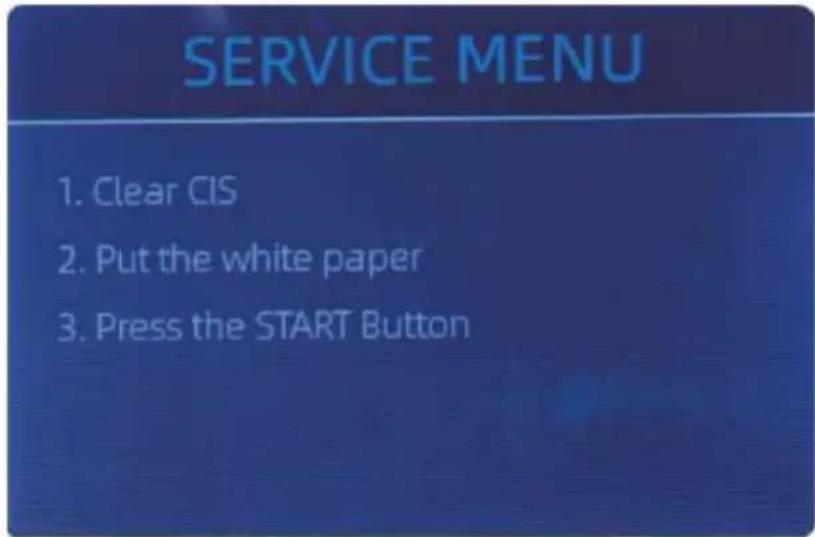

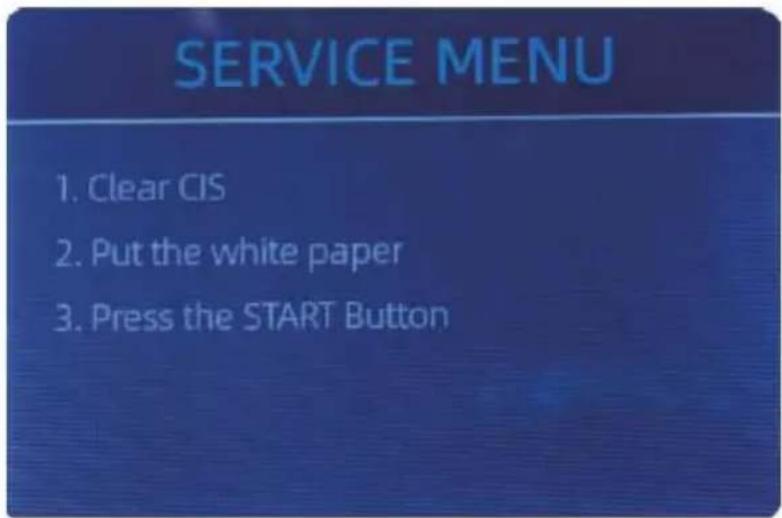

Hoe kalibreer ik de CIS-sensor?

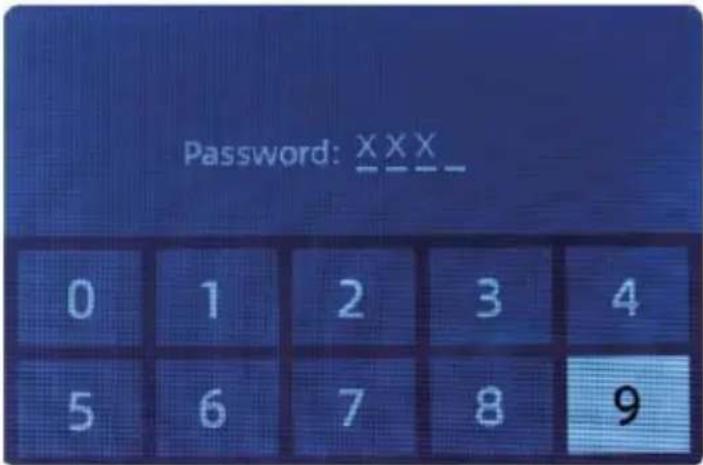

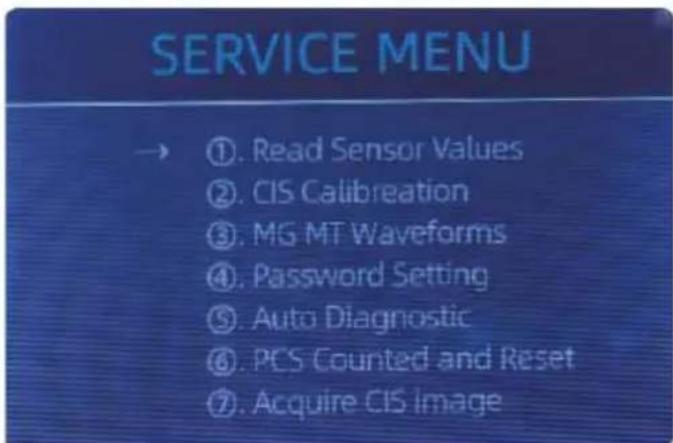

Ga naar het servicemenu (wachtwoord 9999), selecteer 'CIS Calibration'. Reinig de CIS-sensoren, plaats het meegeleverde witte papier, sluit de klep en druk op 'Start'. Verwijder het papier na het kalibreren.

Wat betekenen de veelvoorkomende foutcodes?

E1: UV-storing (reinigen UV-sensor). E2: dubbel biljet (aanpassen aanvoerschroef). E10: beeld fout (CIS reinigen en kalibreren). De codes zijn gedetailleerd in de handleiding sectie 7.2.

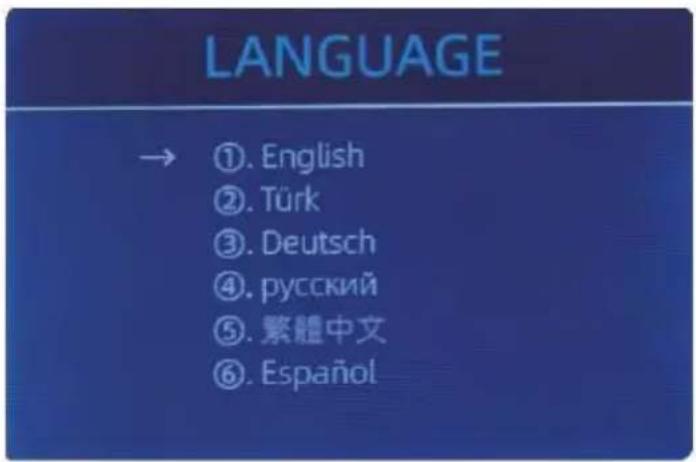

Hoe verander ik de taal van de interface?

Vanaf het hoofdscherm, druk lang op MENU, selecteer 'Select the language', kies de gewenste taal (Engels, Duits, Spaans, enz.), en bevestig met de MENU-toets.

Hoe stel ik de telsnelheid in?

Druk op de SPEED-toets op het paneel om door de beschikbare snelheden te bladeren: 800, 1000 (voor alle modi) en 1200 biljetten/min (alleen in CNT-modus). De snelheid wordt bovenaan het scherm weergegeven.

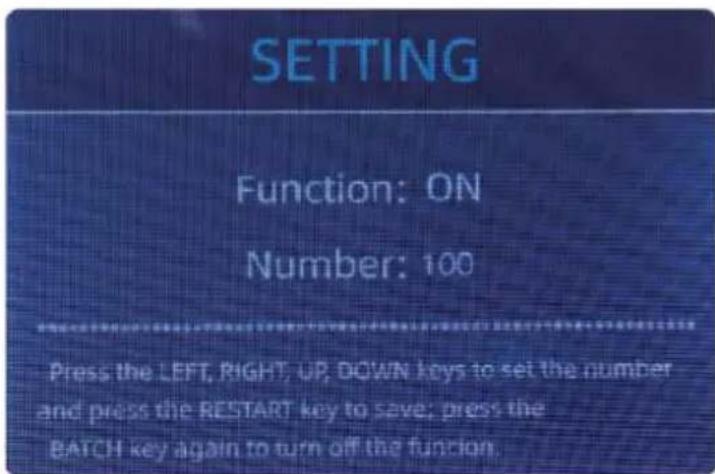

Hoe gebruik ik de partijtelfunctie?

Druk op de BATCH-toets om het aantal per partij te selecteren (100, 50 of 0 standaard). Gebruik de pijltjes omhoog/omlaag om met 1 te verhogen/verlagen, of links/rechts voor stappen van 10. De teller stopt wanneer het ingestelde aantal is bereikt.

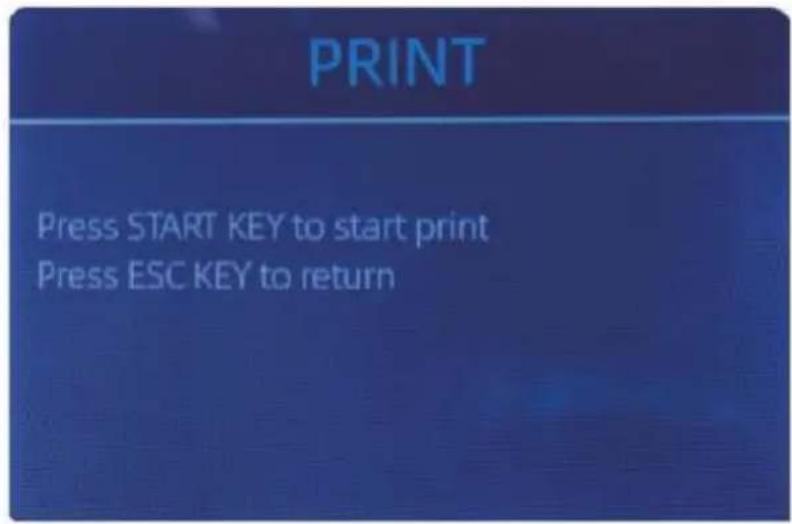

Hoe print ik de telresultaten?

Sluit een externe printer aan via de RS-232 poort. Na het tellen, druk op PRINT om het afdrukscherm weer te geven, druk nogmaals op PRINT om af te drukken.

Waar vind ik de Vevor technische ondersteuning?

Bezoek de officiële website www.vevor.com/support voor technische ondersteuning, het elektronische garantiecertificaat en handleidingen. U kunt ook contact opnemen met de klantenservice per e-mail.

GEBRUIKSAANWIJZING AL-955 Vevor

Technische ondersteuning en E-garantiecertificaat: www.vurig.com/ondersteuning

Rekening Balie

Gebruiker Handmatig

AL-955

Wij blijven doorgaan met het leveren van gereedschap tegen een concurrerende prijs. "Redden Half", "Half-prijs" of andere soortgelijke uitdrukkingen die door ons worden gebruikt, vertegenwoordigen slechts een schatting van besparingen die u zou kunnen hebben bij het kopen van bepaalde gereedschappen bij ons, vergeleken met de moeder topmerken en doses. Dit betekent niet noodzakelijkerwijs dat het alle categorieën van hulpmiddelen dekt die door ons worden aangeboden. U wordt er vriendelijk aan herinnerd om zorgvuldig te verifiëren wanneer u een bestelling bij ons plaatst, of uw daadwerkelijke besparing de helft is in vergelijking met de topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

REKENINGENTELLER

MODEL: AL-955

Dit is de originele instructie. Lees alstublieft alle handleidingen zorgvuldig door voordat u het apparaat gebruikt. VEVOR behoudt zich het recht voor op interpretatie van onze

handleiding. Het uiterlijk van het product is ondergeschikt aan het product dat u ontvangt. Vergeef ons alstublieft als we u niet informeren over

eventuele technologie- of software-updates op ons product.

	Dit apparaat voldoet aan deel 15 van de FCC Reglement. operatieis sub ject naar de als ver volg op tw ee voo rwaar den :( ) Dit app ara at ku nne nni et veroo rzak en schadeli jk inter fere ntie En (2) dit apparaa t moet acceptere nelk interferentie ontvangen, inbegrepen interferentie Dat kunnenoorzaak ongewenst operatie .
	CORRECTE VERWIJDERINGDit product valt onder de voorraad van Europese Richtlijn 2012/19/EU. Het symbool toont een wheelie bak gekruist door geeft aan dat het product afzonderlijk vereist is weigeren verzamel ion in de Europeese Unie. Dit geldt voor de Product En alle accessoiresgemarkeerd met dit symbool. Producten gemarkeerd als zo een kunnen niet zijnweggegooid met het normale huisvuil, maar moeten genomen naar acollec- punt voor het recyclen van elektriciteit En elektronisch apparaten.
	Naleving is een EG beveiliging certificering .

Inhoud

1.0 Machineoverzicht 01

2.0 Verpakking openen en installatie 03

1. 1 Verpakking 03

2.2 Installatie-instructies 04

2.2.1 Veiligheidsmaatregelen 04

2.2.2 Voedingsaansluiting 05

2.2.3 Banknote Guider-installatie 05

3.0 Bedieningsinterface 06

1. 3.1 Display-uiterlijk 06

3.2 Werkinstructies voor functietoetsen 06

3.3 Display-interface 08

1. 0 Gebruiksaanwijzing 08
2. 4.1 Opstart 08

4.2 Bankbiljetten plaatsen 09

1. 3.4 Telling functie-opties 10
2. 1 AUTO (automatische herkenningsmodus) 11

4.3.2 MULT (meerdere valutamodus) 12

4.3.3 Niet-vluchtige geheugen voor valutamodus 13

4.4 Telmodusselectie 14

4.4.1 MDC-modus ...... 14

4.4.2 SDC-modus ..... 14

4.4.3 CNT-modus ..... 15

4.4.4 SDCV-modus ....

1. 5 Telfunctie opties 17

4.5.1 Automatisch tellen van bankbiljetten 17

4.5.3 Toevoegen Functie 18

4.5.4 Gezicht Functie 18

4.5.5 Oriënteren Functie ..... 18

4.5.6 Batchinstelling 19

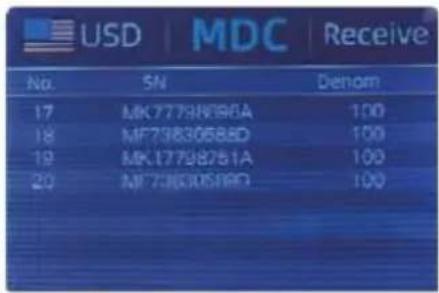

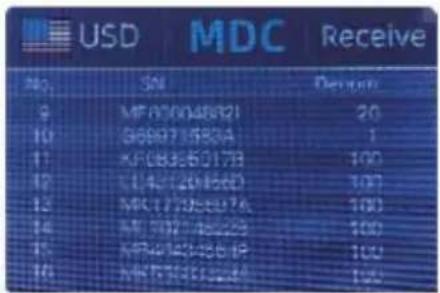

4.7.1 Controle van het serienummer 21

4.8 Afdrukinformatie 21......

4.9 CFD-niveau 22

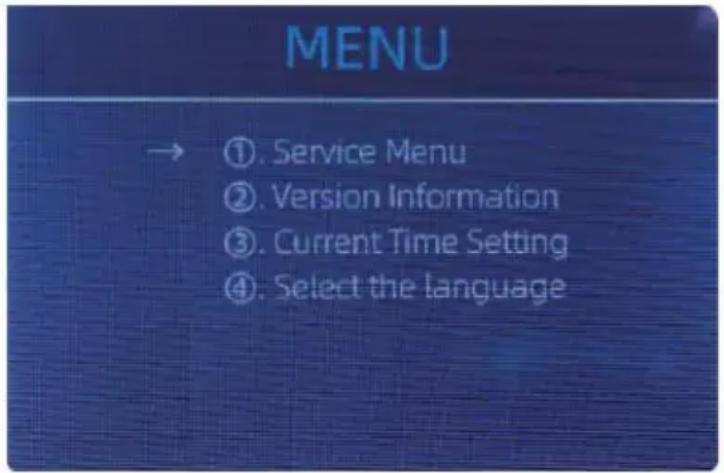

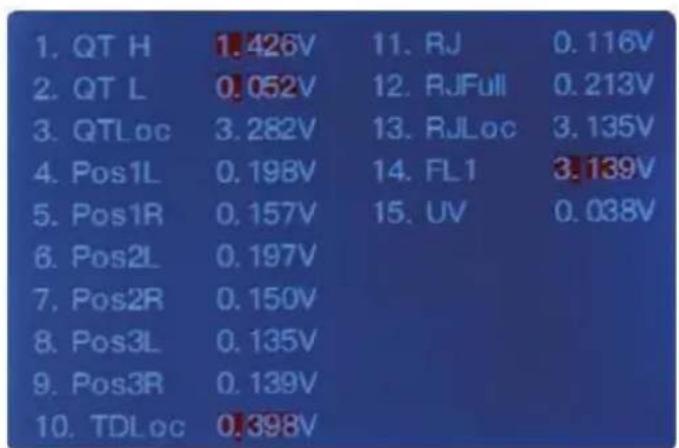

5.0 Menu-instelling 23 5.1 Servicemenu 23 5.1.1 Sensorwaarden aflezen 24 5.1.2 Klokkalibratie 25

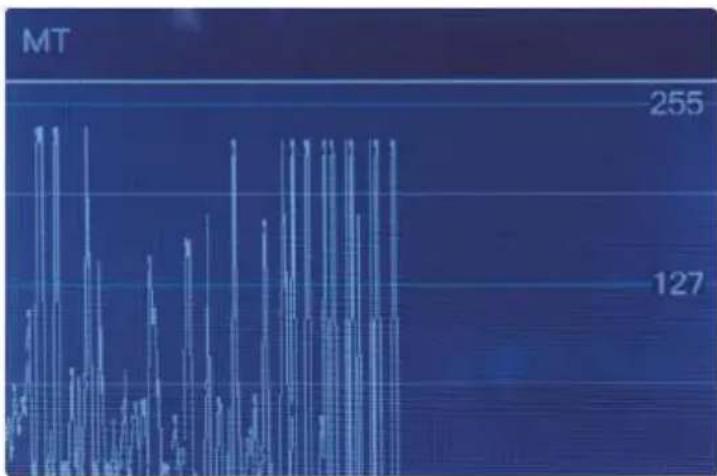

5.1.3 MGMT-golfvormen....

5.1.4 Wachtwoord instellen 26

1. 5.1.5 Autodiagnose 26

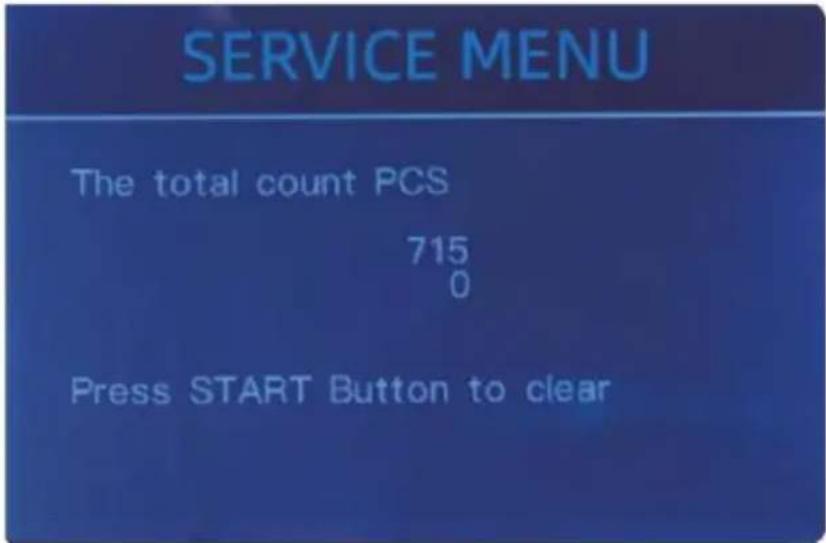

5.1.6 Stuks geteld en gereset 26

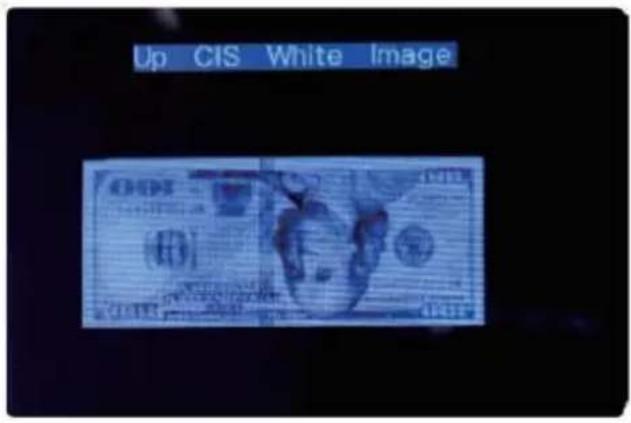

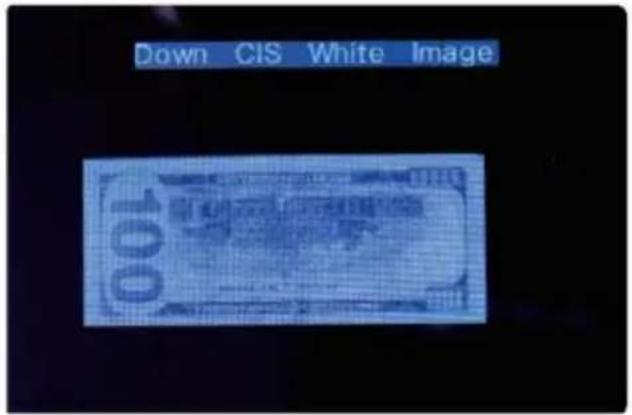

1. 5.1.7 Verkrijg een afbeelding 27

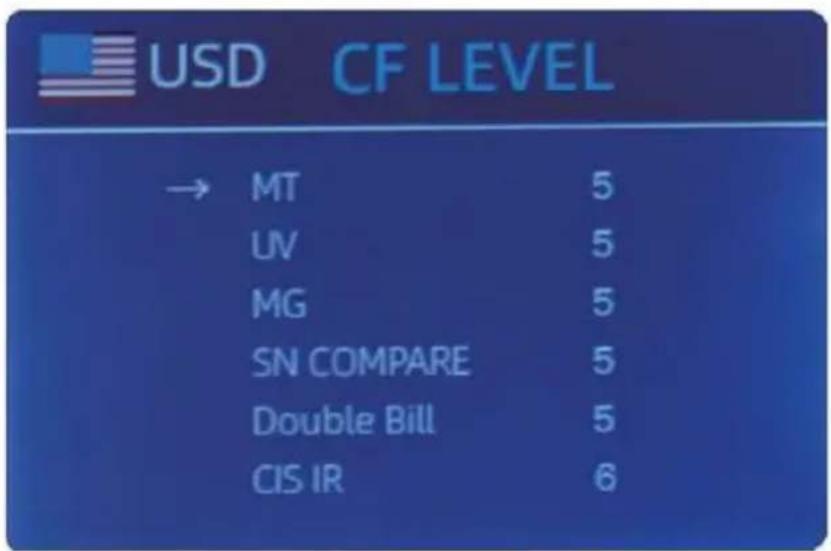

2. 5.1.8 Detectieniveau 27

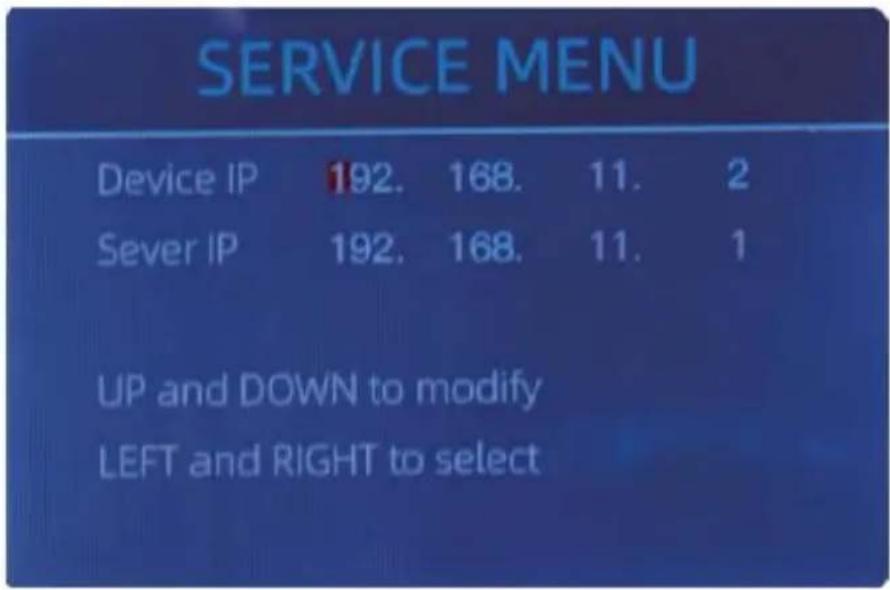

5.1.9 IP-adres 26

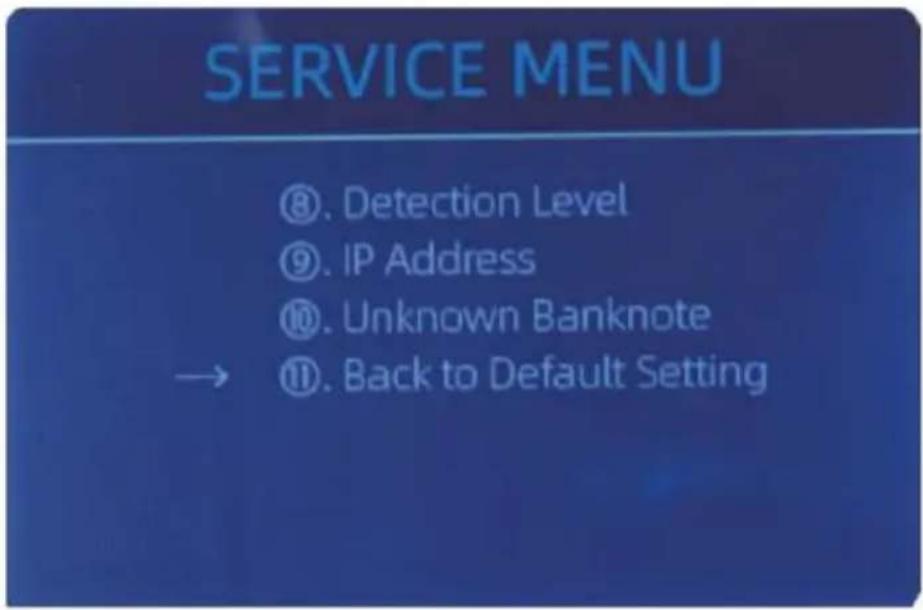

5.1.10 Terug naar standaardinstelling 28

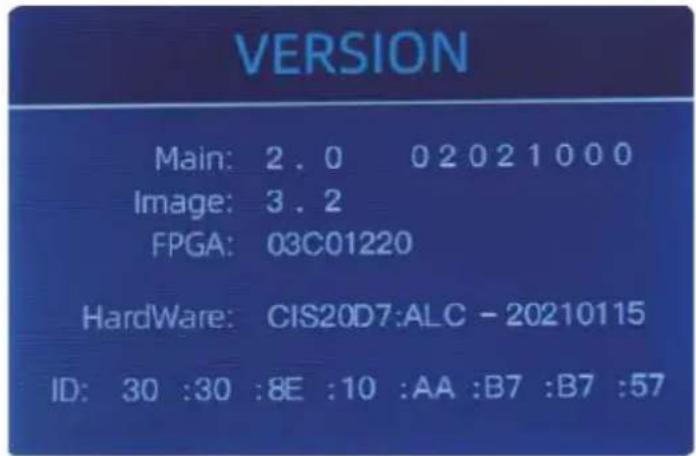

1. 2 Versie-informatie 29

5.3 Tijdinstelling 29

5.4 Taalselectie 29

7.0 Onderhoud 32

1. 1 De machine reinigen 32

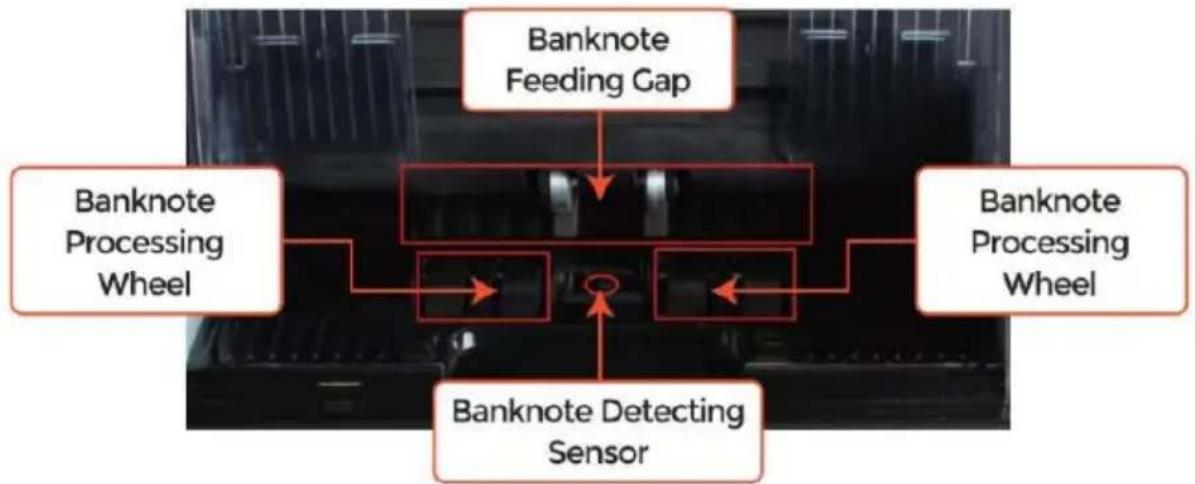

7.1.1 Maak de trechter schoon 33

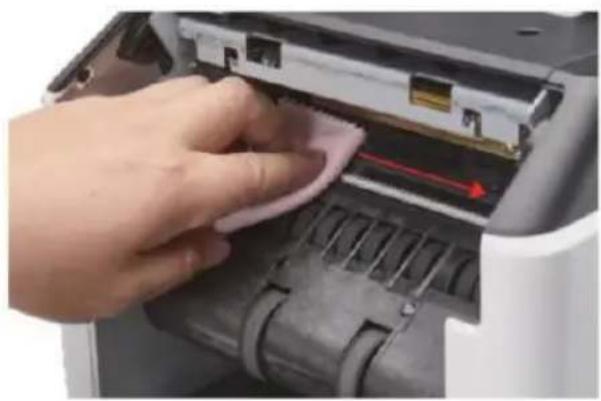

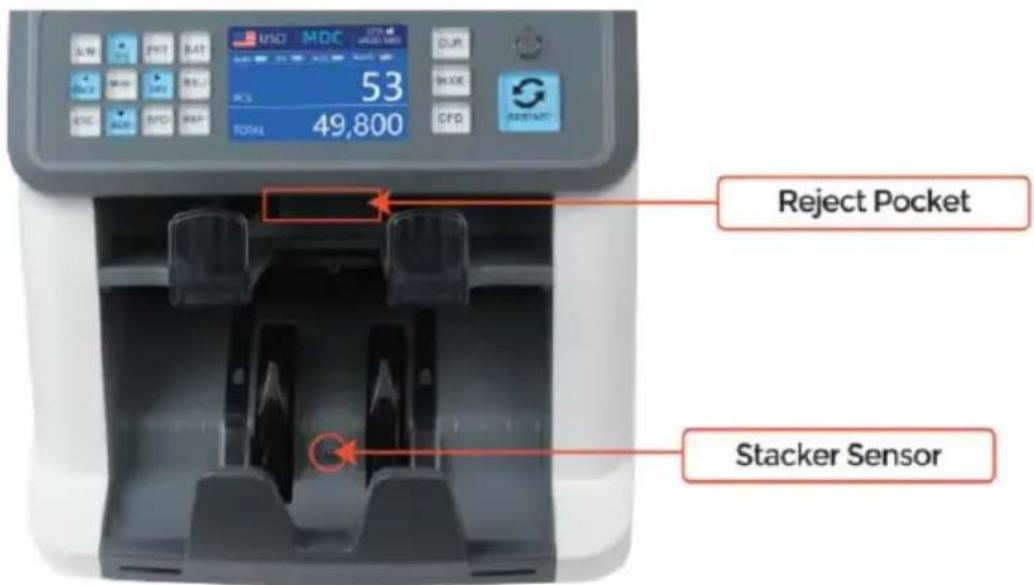

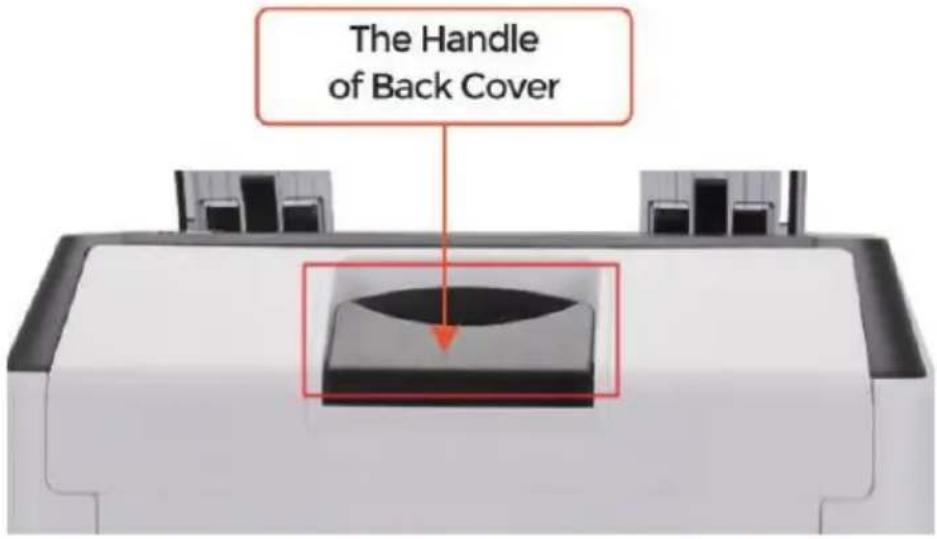

7.1.2 De stapelaar en de uitwerpzak schoonmaken 33

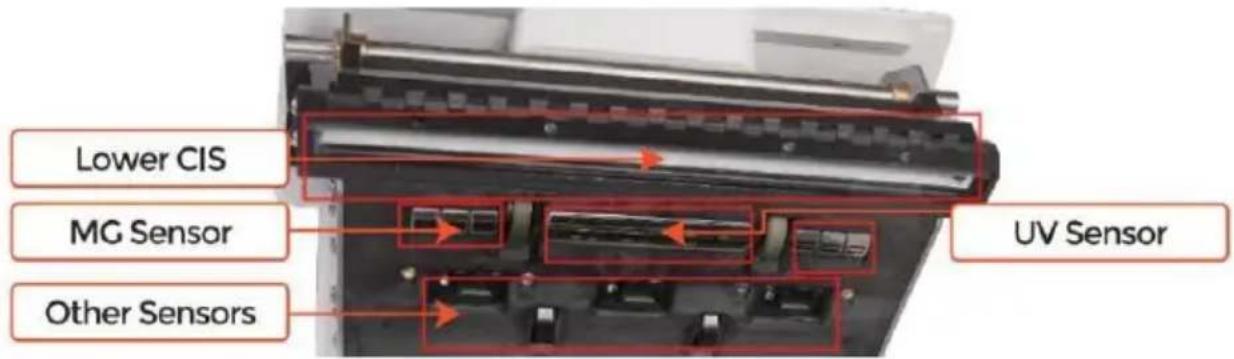

7.1.3 Schoon de interne sensoren 34

7.2 Foutcode 36

7.3 Alarm 37

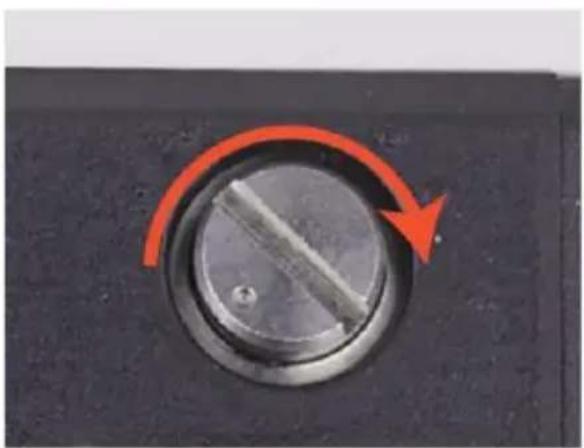

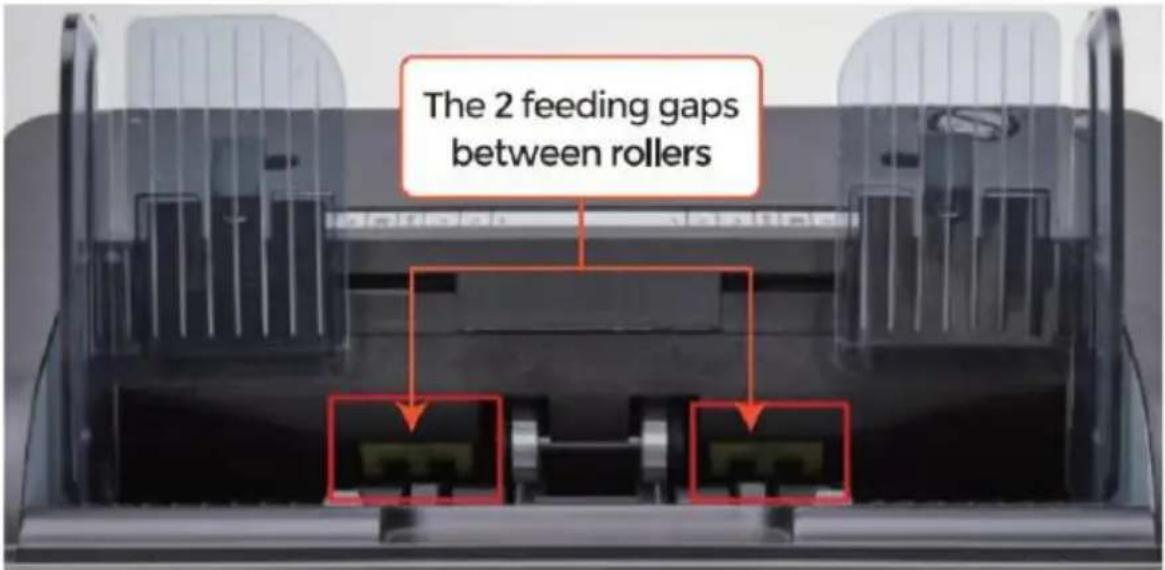

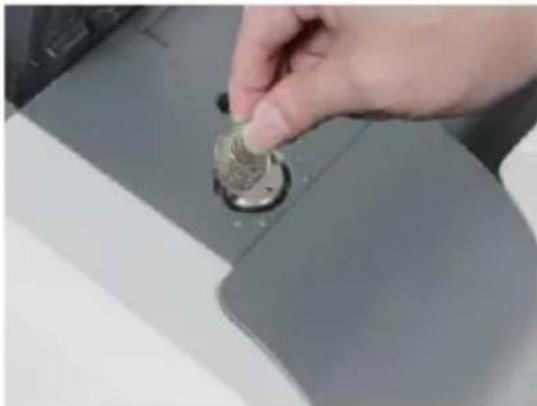

7.4 Kalibratie van de voerdop 37

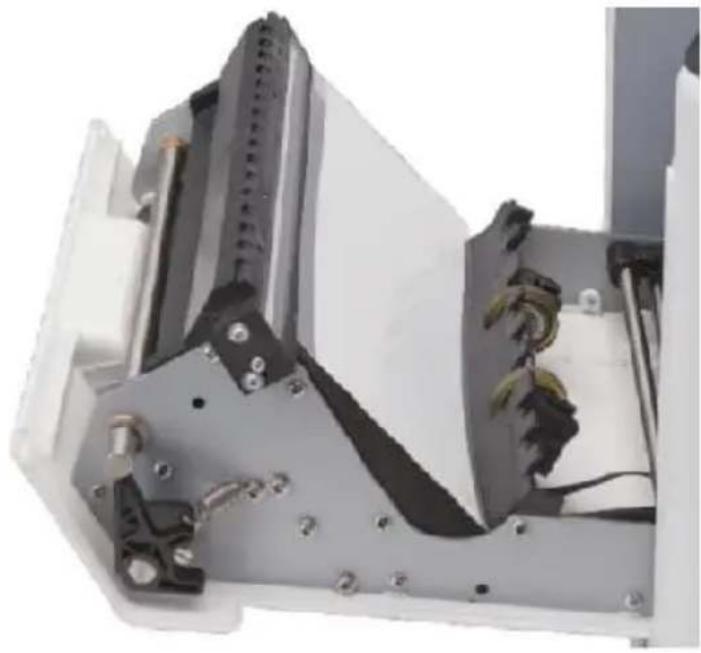

7.5 Kalibratie 40

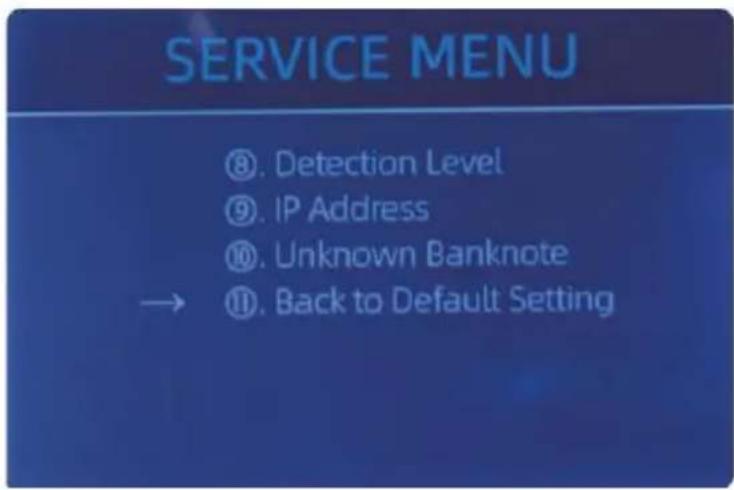

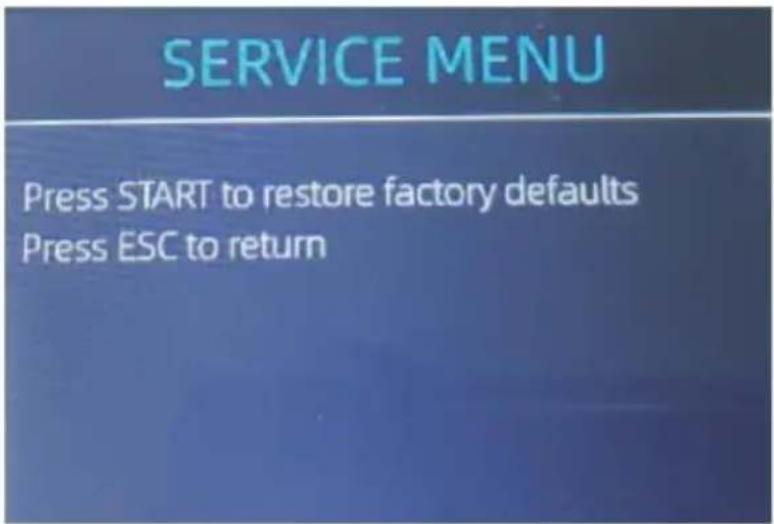

7.6 Terug naar standaardinstelling 43

7.7 Sensorfouten 45

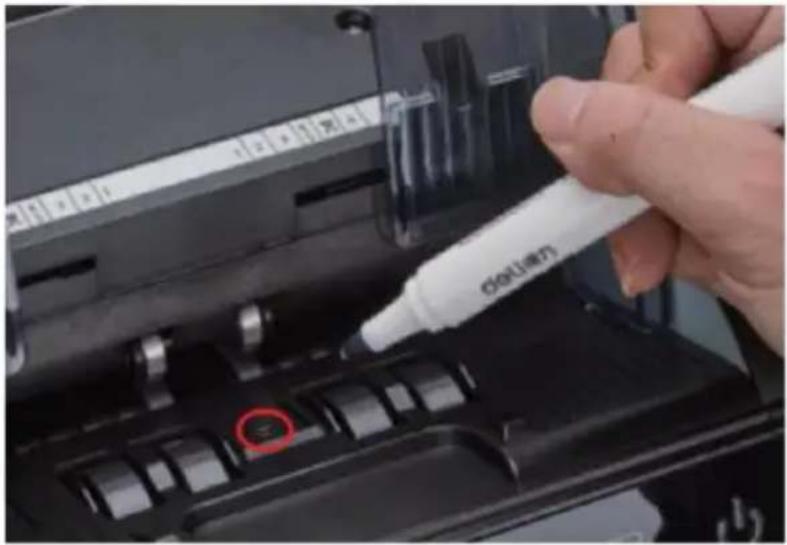

1. 7.7.1 Hoppersensorfout 46

7.7.2 Stapelaarsensor Fout 46

7.7.3 Telsensor Fout 46

8.0 Technische parameters 47

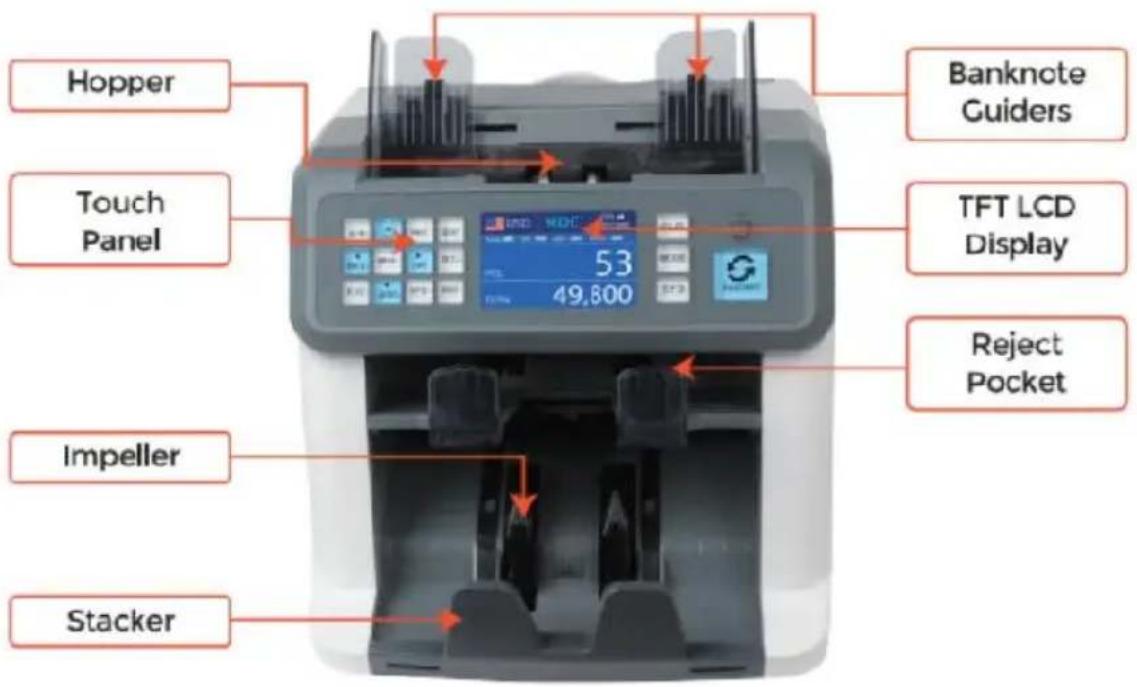

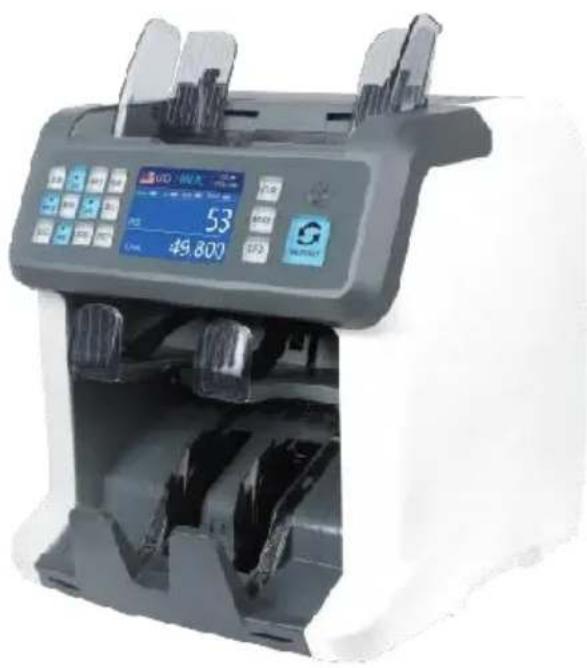

1.0 Machine Overzicht

2.0 Inpakken en Installatie

2.1 Inpaklijst

Wanneer u het pakket ontvangt, open het en controleer de inpaklijst in het pakket. Als een item beschadigd of ontbrekend is, neem dan contact met ons op.

2.2 Installatie en gebruikslocatie

2.2.1 Veiligheidsvoorzorgsmaatregelen

Wanneer u dit product gebruikt, moeten de volgende basisveiligheidsmaatregelen

altijd worden gevolgd om het risico op brand, elektrische schok of letsel te verminderen

personen.

①. Plaats de machine op een vlak en stabiel oppervlak. ②. Plaats de machine niet in stoffige of vuile omgevingen. ③. Plaats de machine niet in direct zonlicht of in de buurt van warmtebronnen. ④. Koppel altijd de stroomkabel los voordat u onderhoud uitvoert aan

de machine.

⑤. Sluit de machine aan op een geaard stopcontact.

⑥. Gebruik de enige stroomdraad mits _ door vEVOR

⑦. Gebruik de machine niet buiten.

⑧. Stel de machine niet bloot aan vloeistoffen.

⑨. Dit apparaat bevat roterende onderdelen. Raak nooit de bewegende onderdelen aan

wanneer de machine is ingeschakeld.

⑩. Bewaar sieraden, lang haar, banden en andere uitstekende onderdelen een tijdje

tijdens de werking van de machine.

⑪. Dit apparaat bevat bewegende onderdelen en scherpe randen. Wees altijd

voorzichtig! Raak de componenten in de machine niet aan terwijl deze

draait.

⑫. Wees voorzichtig om te voorkomen dat vreemde voorwerpen zoals munten of nietjes

in de eenheid vallen, omdat dit schade aan de machine kan veroorzaken.

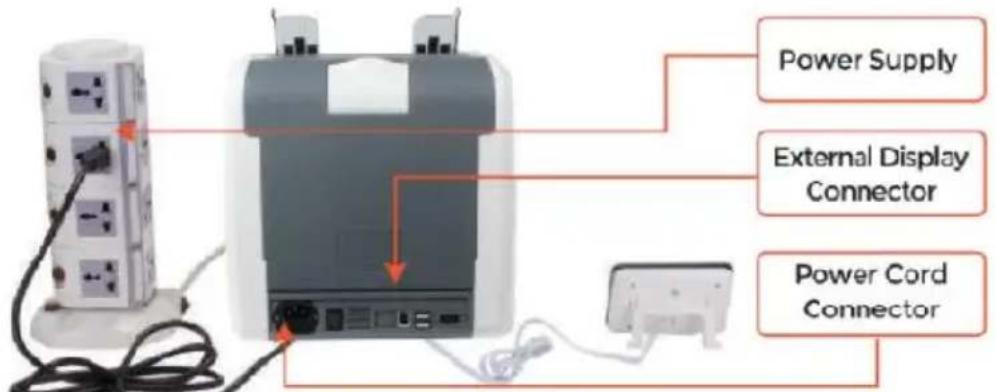

2.2.2 Stroomvoorziening aansluiting

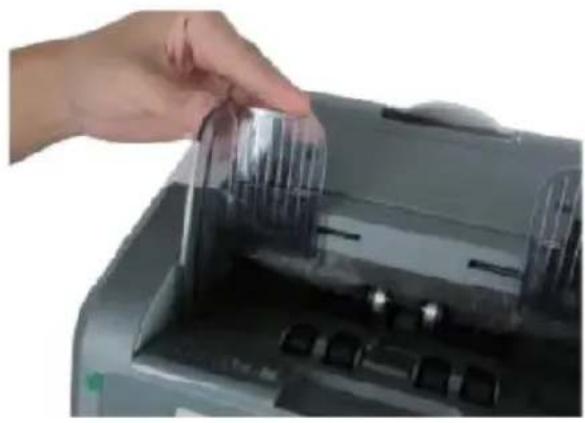

2.2.3 Installatie van bankbiljetgeleider

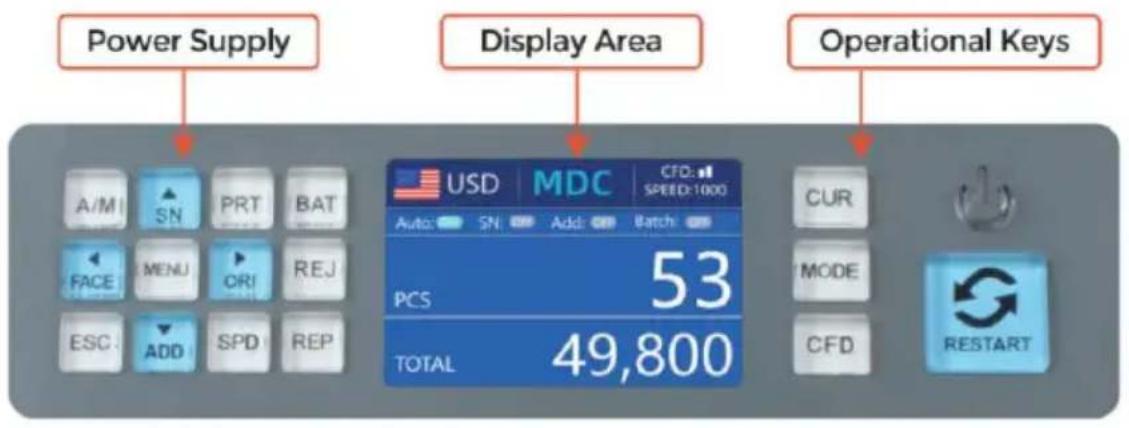

3.1 Weergaveuiterlijk

3.2 Operationele instructies voor functietoetsen

CUR-toets: om de valuta te selecteren, zie autorisatie- of correctiemodus of

tellen.

MDC-toets: om de MDC-modus te selecteren, zie de MDC-modus

tellen

ICFD-toets: om de inmaakdetectie te selecteren, zie de sensorinstellingen.

STROOM-toets: druk om naar de standby-modus te gaan, of druk op om

te hervatten naar de werkmodus.

het telresultaat.

AUTO-toets: om te schakelen naar de automatische modus. Automatisch tellen zolang er bankbiljetten op de hopper liggen. Handmatig tellen door op de herstarttoets te drukken.

SN-toets: draai om het serienummer te registreren in de ID-modus,

druk op om het partijnummer te verhogen met 1. Beweeg cursor omhoog in menu.

PRINT-toets: de machine komt naar een printer, druk om een

bon af te drukken wanneer het rapportscherm wordt weergegeven.

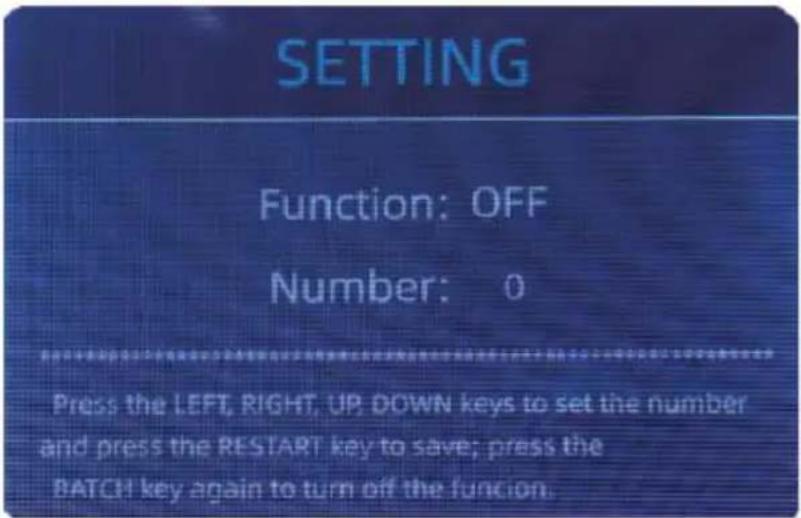

PARTIJ-toets: om de batchfunctie aan/uit te zetten. Elke keer dat u drukt

Partijknop, 100, 50, 0 wil zijn weergegeven in draai.

GEZICHTSLEUTEL - sleutelgezicht selecteren. Druk op om functie in/uit te schakelen in SDC-modus.

modus, druk op het om partijnummer te verhogen met 10. Beweging cursor naar binnen gelaten menu.

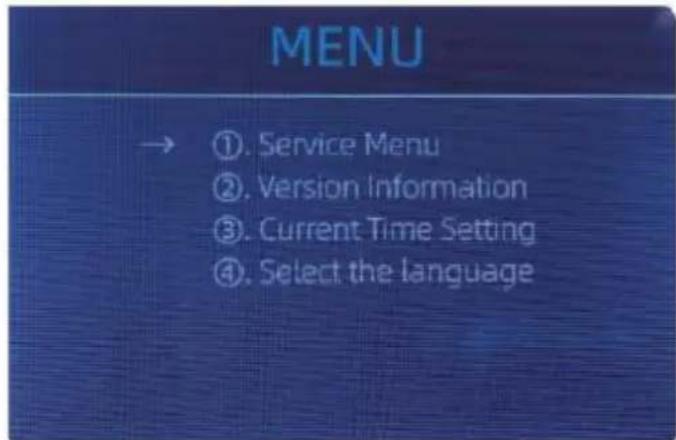

MENU-sleutel: lang indrukken om menu in te voeren of druk om te bevestigen.

o code

selectie.

OFI of → sleutel: functie in/uit schakelen in SDC-modus.

modus, druk op het om partijnummer te verminderen met 10.

Beweging cursor naar rechts in

menu.

REJ-sleutel: toont de geselecteerde rekening en de reden. Lang indrukken om de

capaciteit van reject zak (max. 100 rekeningen).

ESC-toets: ga terug naar vorige scherm of annuleer invoer.

TOEVOEGEN of ↓ sleutel: toevoegen functie aan/uit. In SDC-modus druk op het om naar de creëer

partijnummer met 1. Beweging cursor naar beneden in menu.

SNELHEID: Met de snelheidstoets kunt u de verschillende beschikbare snelheden bekijken en koppelen.

snelheden.

REC: Toets om het resultaatrapport te bekijken.

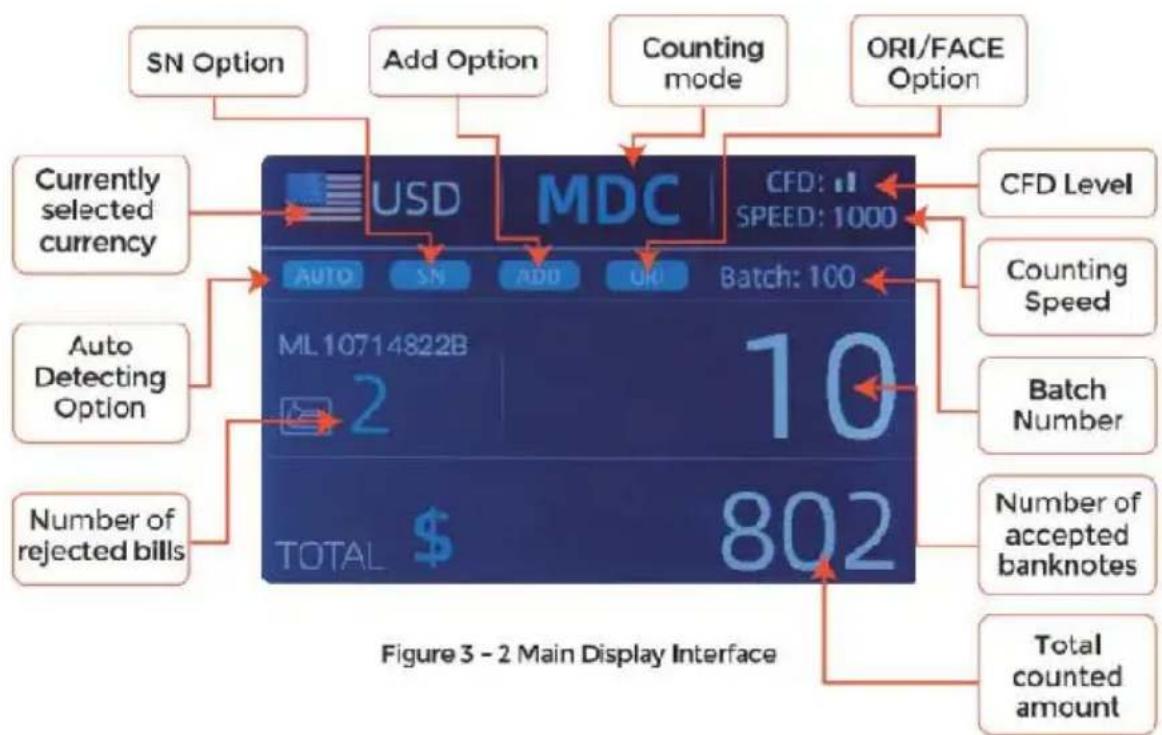

3.3 Weergave Koppel

4.0 In bedrijf Instructies

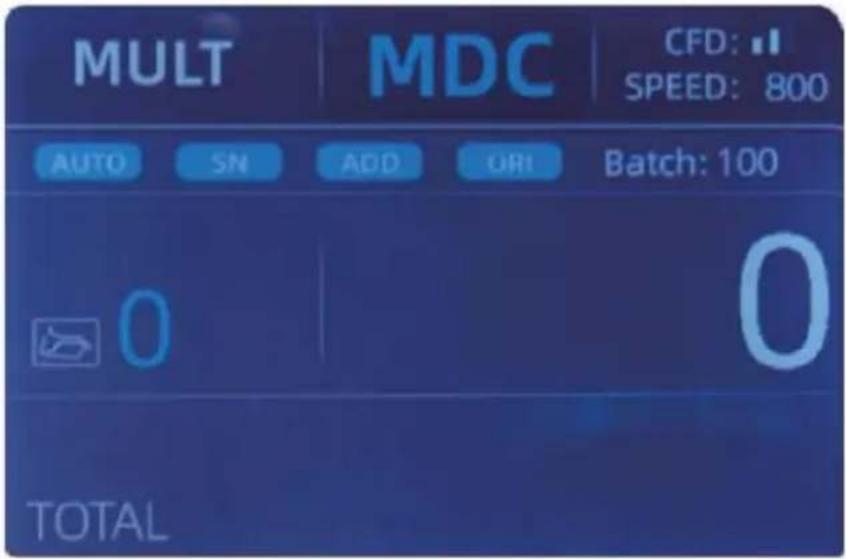

4.1 Beginnen

Draai na het aansluiten de schakelaar om de machine op de stroomvoorziening aan te sluiten. Eerst

gaat de machine de zelfcontrole in koppel, zoals getoond in Figuur 4-1.

Wacht geduldig ongeveer 30 seconden. De machine zal het bankbiljetverwerkingswiel meerdere keren draaien om een zelfcontrole uit te voeren, en dan

bankbiljetverwerkingswiel meerdere keren aan een zelfcontrole uitvoeren, en dan

binnenkomen de voornaamste koppels zoals getoond in Figuur 4-7.

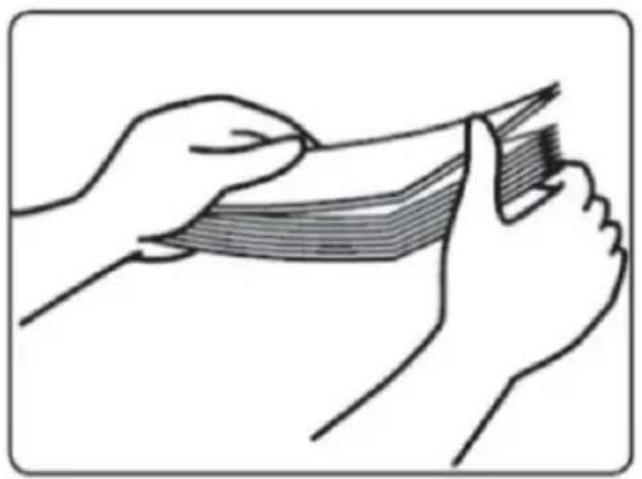

Verwijder vouwen uit notities vooraf. Spreiding en verschillend merk nieuw.

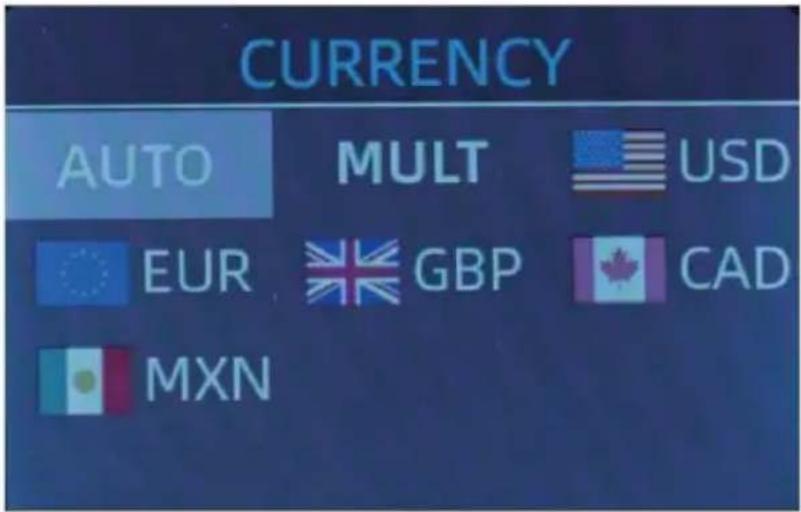

Druk op de CUR-toets om de munteenheidselectie binnen te gaan.

Druk op de CUR-toets om de valutaselectie te openen.

getoond in Figuur 4-6,

Het scherm toont AUTO, MULT en de ingestelde valuta's. Druk op de ←→↓ toetsen om de gewenste valuta te selecteren, druk op de MANNEN U toets om te bevestigen uw selectie.

Tijdens het tellen van bankbiljetten gebruikt de teller het eerste bankbiljet

dat de sensor passeert als referentie om bankbiljetten van alle denominaties van dezelfde munt te herkennen. Wanneer bankbiljetten van

andere valuta's worden herkend, worden ze automatisch gestuurd naar het uitvoercompartiment. De

automaat kan alleen alle valuta's herkennen die worden weergegeven in de valutaselectie-interface.

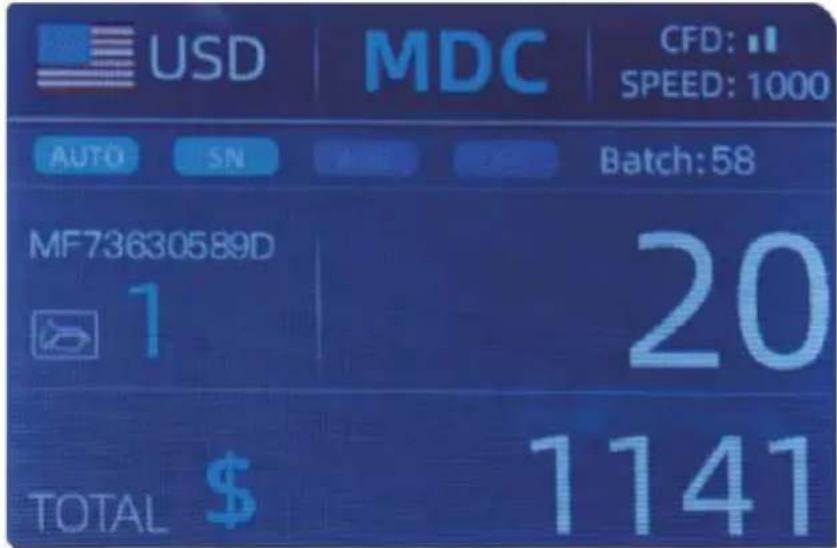

Voorbeeld: plaats een handvol USD in de invoertrechter om te tellen. De

interface van de teller wordt weergegeven zoals in Figuur 4-8 aan het einde van het tellen. De

munt in de linker bovenhoek is geïdentificeerd als Amerikaanse Dollar.

Haal de Amerikaanse Dollar uit de stapelaar en plaats dan de EUR in de machine om te tellen. Het weergavescherm wordt getoond zoals in Figuur 4-9.

Multi-valuta mix tellen: Bankbiljetten van meerdere munten zijn gemengd en worden in de teller geplaatst om te tellen. De teller kan alle eerste 3 valuta's herkennen die worden weergegeven in de valutaselectie-interface.

Opmerking: alleen MDC-modus is effectief in de multi-valutamodus.

Voorbeeld: plaats een handvol bankbiljetten (inclusief USD, EUR, GBP) in de trechter om te tellen. De interface van de teller wordt weergegeven zoals in het volgende

figuur aan het einde van het tellen.

4.3.3 Niet-vluchtig geheugen voor munteenheidmodus De munteenheidmodusinstelling is niet-vluchtig. Bijvoorbeeld, als u de multi-valutamodus instelt voordat u de teller uitschakelt, zal de teller de volgende keer dat u hem inschakelt in de multi-valuta-telmodus staan. Het is erg

handig dat u niet elke keer de valuta opnieuw hoeft te selecteren.

kracht on.

4.4 Telmodusselectie

Nadat de machine is ingeschakeld, verschijnt de afbeelding met vertraging en valuta in het

linkerbovenhoek, wat aangeeft dat de machine werkt in de huidige valuta

telmodus.

De standaard telmodus is MDC-modus. Door op de MODE-toets van het bedieningspaneel te drukken,

kunnen drie telmodi cyclisch worden geschakeld, en de 4 telmodi

worden cyclisch geschakeld volgens de volgorde MDC-CNT-SDC-SDCV.

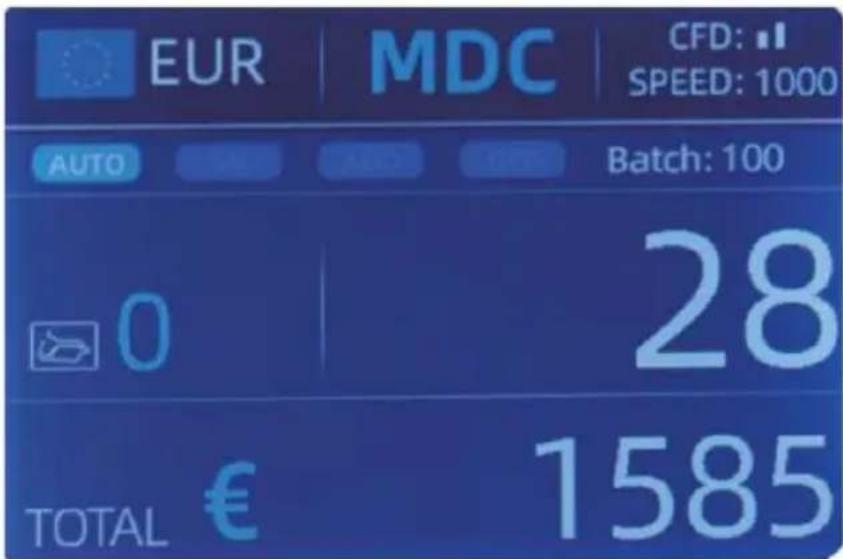

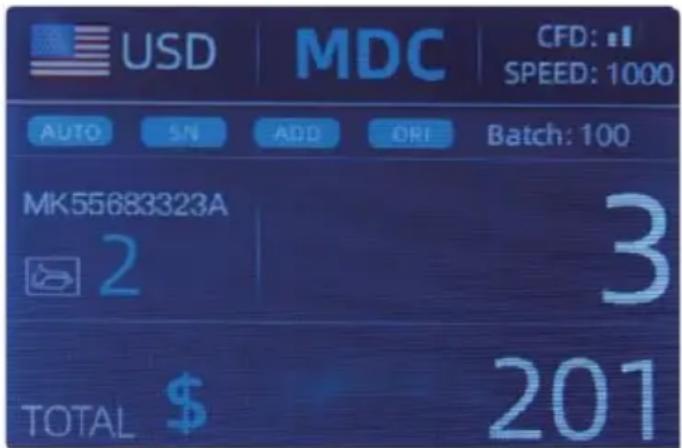

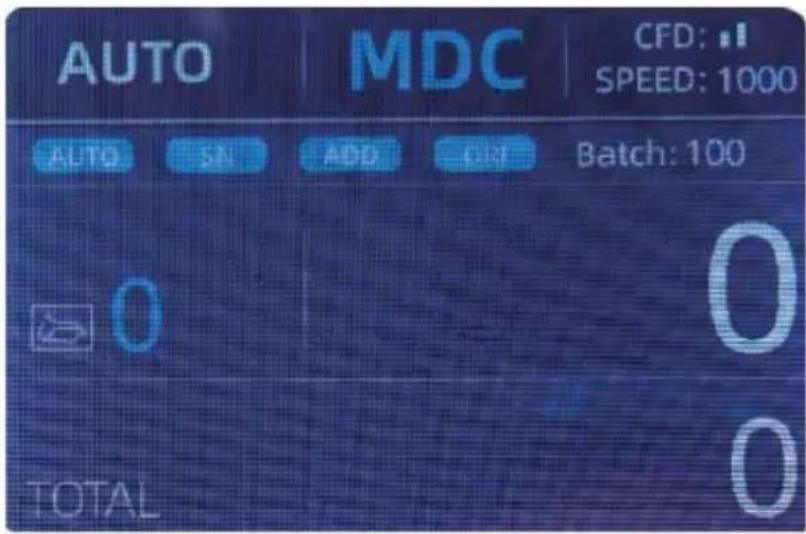

4.4.1 MDC-modus

Zoals getoond in de volgende figuur, is de teller in MDC-modus,

de teller telt de bankbiljetten van alle denominaties van de geselecteerde

munteenheid, en het totaalbedrag en aantal bankbiljetten wordt weergegeven op

het scherm. De verdachte bankbiljetten of andere valuta worden naar de

rejectzak gestuurd. In deze modus telt de teller met 2 snelheden (800/1000 stuks/min) opties.

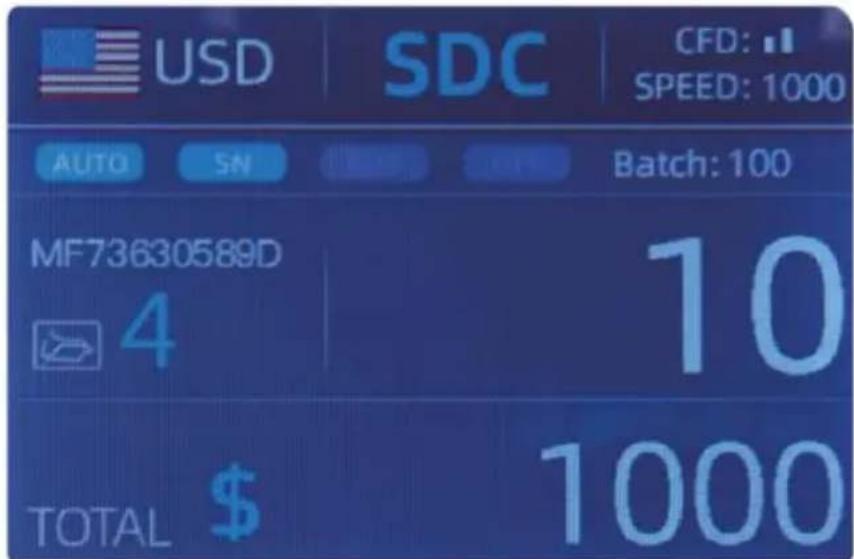

Zoals getoond in de volgende figuur, staat de teller in SDC-modus. Deze modus

staat de gebruiker toe om bankbiljetten van één denominatie te tellen en te sorteren,

welke automatisch wordt bepaald bij de eerste gescande noot in een stapel. Dit kan handig zijn, maar zorg ervoor dat er geen andere denominatie in de stapel zit.

Grote bundel van één denominatie. Het eerste bankbiljet in de hopper bepaalt de telling en sortering van de denominatie. Wanneer een noot passeert

via de teller en niet overeenkomt met de vastgestelde denominatie

bij de eerste noot, wordt deze afgewezen en in de afkeurzak terechtgekomen. Het

totaalbedrag en het aantal bankbiljetten worden weergegeven op het scherm. In

deze modus heeft de teller 2 telsnelheden (800/1000/min) opties.

Figuur 4 - 13 SDC-modus

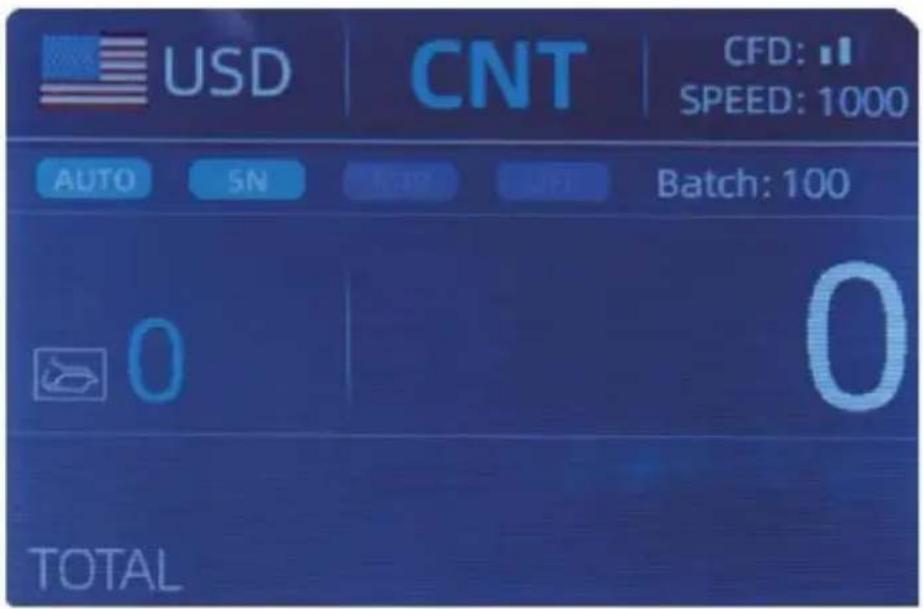

4.4.3 CNT-modus

Zoals getoond in de volgende figuur, staat de teller in CNT-modus. Deze modus

beperkt de munt niet en telt alleen het aantal bankbiljetten. Alles werkt met dubbele notadetectiefunctie en geen andere vervalsings

detectiefunctie. In deze modus zijn er 3 telsnelheden (800/1000/1200 stuks/min) opties

Figuur 4 - 14 CNT-modus

Opmerking: terwijl in de CNT-modus, er is alleen een dubbele notadetectie

functie maar geen enkele valsgelddetectiefuncties.

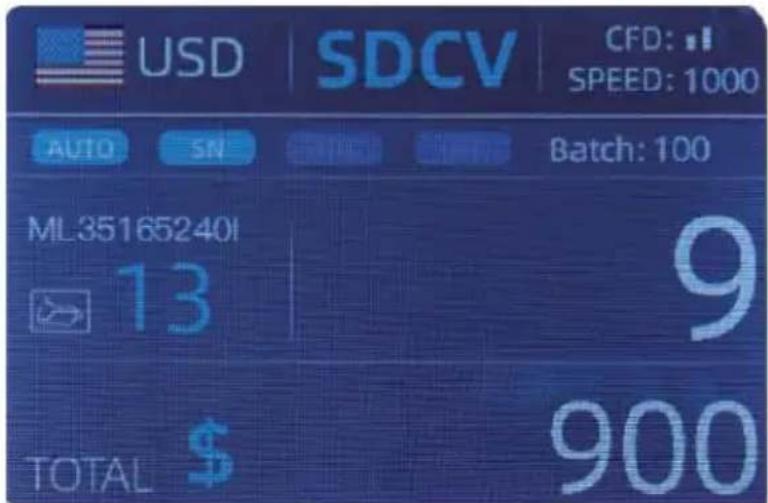

4.4.4 SDCV-modus

Zoals getoond in de figuur, staat de teller in de SDCV-modus. Deze modus maakt het mogelijk

de gebruiker om te tellen en notities te sorteren volgens één versie die automatisch

wordt bepaald door de eerste opmerking die in een stapel wordt gescand. Dit kan nuttig zijn om

zeker te zijn dat er geen notities van andere versies in een grote bundel van een

versie zitten. Het eerste bankbiljet in de hopper bepaalt de tel- en

sorteerversie. Als een opmerking door de teller gaat en niet overeenkomt met de versie bepaald door de eerste opmerking, zal de machine

deze opmerking in de rejectzak afwijzen. Het totale bedrag en aantal bankbiljetten worden weergegeven op het scherm. In deze modus heeft de balie 2 snelheidsopties (800/1000/min).

4.5 Telfunctie-opties 4.5.1 Automatisch bankbiljetten tellen

Druk op de AUTO-toets om het automatisch bankbiljetten tellen

in het hoofdmenu in of uit te schakelen.

Na het aanzetten van de teller zal deze standaard ingesteld zijn op de automatische telmodus.

Een "AUTO" zal worden weergegeven op het hoofdscherm. In deze modus is de balie

De SN-toets wordt gebruikt om het serienummer lezen in of uit te schakelen

in het hoofdmenu.

Na het draaien zal de teller standaard overschakelen naar de seriële nummer

leesfunctie, en een "SN" zal worden weergegeven op het hoofdscherm. De SN

leesfunctie registreert de unieke serienummers van de getelde bankbiljetten.

Figuur 4 - 17 SN-functie-indicator

4.5.3 Toevoegen-functie

Deze functie is beschikbaar door op de toets TOEVOEGEN te drukken. Het wordt gebruikt om de

telresultaten van meerdere tellingen bij elkaar op te tellen. Wanneer de toevoegen-functie is

geactiveerd, zal de indicator "TOEVOEGEN" worden weergegeven op het hoofdscherm. Druk op

de toets TOEVOEGEN opnieuw om de toevoegen-functie te beëindigen.

Figuur 4 - 18 Toevoegen-functie-indicator

4.5.4 Gezicht-functie

Deze functie is beschikbaar door op de toets GEZICHT te drukken in de SDC-modus totdat

"GEZICHT" wordt weergegeven op het hoofdscherm.

Hiermee kan de gebruiker de bankbiljetten sorteren op basis van of ze zijn geladen

in de hopper met de voorkant naar boven of met de voorkant naar beneden. De eerste opmerking in de hopper

bepaalt de sorteer- en teloriëntatie. De eerste opmerking door de

machine wordt geconfronteerd omhoog, alle notities in de hopper die worden geconfronteerd wil op einde omhoog in

de stapel en de andere noten wel einde omhoog in de reect za Totaal

nummer en waarde zullen zijn weergegeven op het hoofdscherm.

4.5.5 Oriënteerfunctie

Deze functie is beschikbaar door te drukken de ORI-toets in SDC-modus tot "ORI"

is weergegeven op het hoofdscherm. Deze functie staat de gebruiker toe om te graven en

sorteer de notities door een van de 4 oriëntaties. De eerste opmerking in de hopper

bepaalt de teloriëntatie. Altijd een opmerking passeert de

machine en doet niet volgens naar de oriëntatie bepaald door de eerste opmerking de machine zal de opmerking in de reject zak. Totaal hoeveelheid

en nummer van de notities zullen worden weergegeven op het startscherm.

Figuur 4-19 Oriëntatiefunctie-indicator

4.5.6 Partij-instelling

druk de PARTIJ-toets om het batchnummer te selecteren binnen bankbiljetten tellen

koppel, het schermweergave wordt getoond in Figuur 4-20. Door te drukken de

Partij: Sleutel van het bedieningspaneel, het partijnummer zal cyclisch worden

geschakeld volgens de reeks 100 - 50 - 0.

Het partijnummer wordt met 10 verhoogd door op de + toets te drukken, of

met 10 verlaagd door op de → toets te drukken totdat het 0 wordt. En het zal worden

verhoogd met 1 door op de ↑ toets te drukken, of verlaagd door op de ↓ toets te drukken.

Druk op de ESC-toets om terug te gaan naar het hoofdmenu als u het partijnummer bevestigt.

Figuur 4 - 22 Partijnummerindicator

Opmerking: de maximale capaciteit van de stapelaar is 200 biljetten, dus het partijnummer

moet kleiner dan of gelijk aan 200 zijn.

De batchfunctie wordt gebruikt om een partij kwaliteit te selecteren voor een specifiek telproces.

De teller telt een vooraf ingesteld aantal biljetten en stopt dan met tellen wanneer het partijnummer is bereikt, zelfs als de biljetten nog in de invoerhopper blijven. Wanneer de biljetten uit de stapelaar zijn verwijderd,

zal de teller automatisch verder tellen naar het vooraf ingestelde partijnummer

om nog een batch te maken.

4.6 telsnelheid instelling

Er zijn vier telsnelheidopties: 1500, 1200, 1000 en 800 (opmerking:

1200 zijn alleen optioneel in CNT-modus. De standaardsnelheid is 1000 inch

drie modi. Als instelling vereist is, kan de telsnelheid worden geschakeld door op de SNELHEID-toets te drukken in de CNT-modus.

In de MDC-, SDC- of SDCV-modus drukt u op de REC-toets om de telling te voltooien

en de interface te openen die in de volgende afbeelding wordt getoond om de

details van de telling te controleren.

USD		MDC	Receive
No.	Denom	PCS	Amount
1	100	10	1000
2	50	0	0
3	20	6	120
4	10	1	10
5	5	2	10
6	2	0	0
7	1	1	1
TOTAL		20	1141

Figuur 4 - 24 Detail Denominatie Informatie

4.7.1 Rekening de serieel nummer

Zoals getoond in de bovenstaande figuur, als de SN-lezing aan is, druk dan opnieuw op de R-toets

en de serieelnummers van de bankbiljetten worden getoond in de volgende figuur.

Druk op de ↓↑-toets om door de vermelde serieelnummers te bladeren.

Figuur 4 - 25 Serieelnummer Informatie

Wanneer de externe printer is verbonden en kan afdrukken, na het

tellen, druk op de AFDRUKKEN-toets om de printerinterface te openen die getoond wordt in de

volgende figuren, en druk dan op de AFDRUKKEN-toets om het afdrukken te starten.

Er zijn 3 instelbare CFD's. Door op de CFD-toets te drukken, wordt het CFD-niveau

grafisch verschijnen in de rechterbovenhoek _ zullen wijziging.

Opmerking: CFD Niveau 0, middelen Nee detectie van namaak, het meest striktly detectie is niveau 3.

5.0 Menu-instelling

Om het menu te openen, houdt u de MENU-toets lang ingedrukt totdat u een pieptoon hoort.

zoals weergegeven in de volgende afbeelding.

Figuur 5-1 Menu-interface

Gebruik de pijltjestoetsen om het gewenste submenu te selecteren en druk op

MENU-toets om te bevestigen, en druk op ESC

toets om af te sluiten.

5.1 Servicemenu

Druk op de MENU-toets om het servicemenu te openen. U wordt gevraagd om

een wachtwoord in te voeren met de volgende toetsen. Het standaard wachtwoord is 9999.

Na het invoeren van het wachtwoord wordt het menu weergegeven zoals in Figuur 5.3.

Gebruik de cursor om het submenu te selecteren dat u wilt openen, en

druk op de MENU-toets om te bevestigen, en druk op de ESC-toets om af te sluiten.

5.1.1 Sensorwaarden lezen

Figuur 5-4 Sensorwaarden

Zoals getoond in bovenstaande figuur,

De sensorwaarden zijn alleen bedoeld voor de ingenieur om te controleren of elke sensor H

een storing vertoont. Als u een probleem heeft

over het gebruik, neem dan een foto van deze pagina en neem contact met ons op.

5.1.2 CIS-kalibratie

Als u problemen ondervindt met de detectiefout, probeer dan te kalibreren

de CIS. De CIS-kalibratiestappen worden getoond in Figuur 5-5.

De contactafbeeldingssensor (CIS) van de machine is correct gekalibreerd

in de fabriek. Bij normaal, eenvoudig gebruik neemt de sensorgevoeligheid

af, wat tot beeldfouten kan leiden. Om het probleem op te lossen, kan de

machine opnieuw worden gekalibreerd met behulp van het witte kalibratiepapier dat bij

de machine is geleverd.

5.1.3 MG MT-golfvormen

Figuur 5 - 6 MG MT-golfvormen

5.1.4 Wachtwoordinstelling

Momenteel kan de wachtwoordinstelling niet worden gewijzigd door de gebruikers.

Dit is voor productie en professioneel onderhoud.

5.1.6 St geteld en opnieuw instellen

Als u "St geteld en opnieuw instellen" selecteert, zult u het volgende koppel zien. Dit

koppel is om het totale aantal getelde bankbiljetten in deze teller te vertellen sinds

de laatste keer dat het op nul werd gezet. Wij voorzien een verborgen instelling voor distributeurs om dit

nummer te wissen voor after-salesdienst.

5.1.7 Verwerven GOS-afbeelding

Druk op ↑ om de bovenkant van de GOS-witafbeelding te bekijken, en druk op ↓ om de onderkant van de

GOS-afbeelding te bekijken, zoals in de volgende figuren.

Dit is voor onderhoudsdoeleinden.

5.1.8 Detectieniveau

Figuur 5 - 10 CF-niveau

Zoals getoond in Figuur 5-10, kunt u de linker- en rechterrichtingstoets gebruiken om te selecteren,

en de omhoog- en omlaagrichtingstoets om de gevoeligheidsniveaus te wijzigen. De valutacode aan de rechterkant geeft aan voor welke valuta de werking is.

Opmerking: verander dit alstublieft niet zonder contact met ons op te nemen.

5.1.9 IP-adres

Dit is alleen voor technisch gebruik.

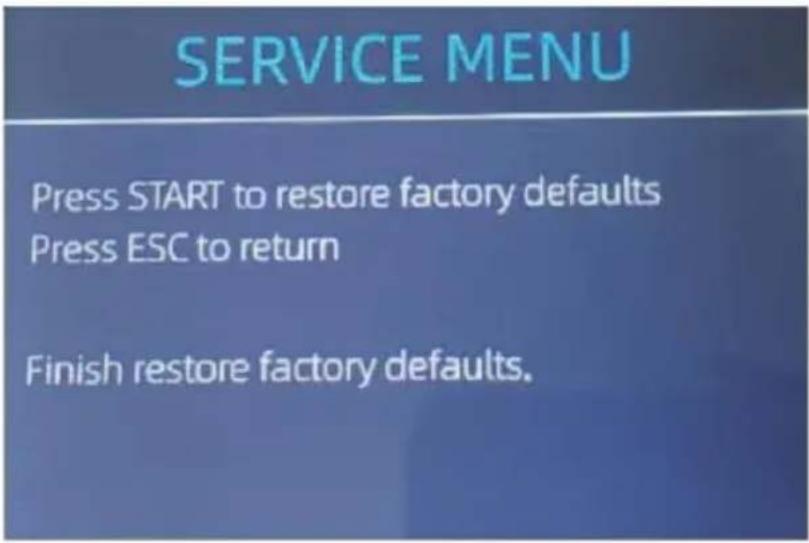

5.1.10 Terug naar standaardinstelling

Zoals getoond in Figuur 5-12, druk op de MENU-toets om alle instellingen die zijn gewijzigd opnieuw in te stellen.

5.2 Versie-informatie

Figuur 5-13 Versie-informatie

U kunt de versie-informatie bekijken.

5.3 Tijdinstelling

Figuur 5-14 Tijdinstelling

U kunt de datum of tijd instellen volgens uw voorkeur.

5.4 Taalselectie

U kunt instellen

6.0 Software-update

Voor de software-upgrade van dit product is de USB-flashdrive-upgrademethode toegepast.

Voer de software-upgrade alsjeblieft uit volgens de volgende stappen:

① Het upgradebestand moet naar de hoofdmap van de U-schijf worden verplaatst.

(Wijzig de bestandsnaam of het formaat van het upgradebestand niet. Er mogen ook niet twee of meer upgradebestanden in de hoofdmap van de U-schijf staan.)

② Steek de USB-stick in de USB-poort aan de achterkant van de machine. Zorg ervoor dat de machine is uitgeschakeld voordat u de U-schijf aansluit.

③ Zet de machine aan en de machine zal het upgradebestand automatisch herkennen. Bij succesvolle herkenning zal de machine het bestand lezen.

④ Programmeer het bestand naar de machine.

⑤ Na afloop van het programmeren, haalt u de stekker uit het stopcontact, verwijdert u de USB-stick en schakelt u de machine uit.

⑥ Schakel de machine in om het hoofdmenu te openen. De software-upgrade is voltooid.

⑤ Na het programmeren de stekker uit het stopcontact halen en de USB-schijf uit de machine verwijderen.

Na het starten van de machine zal deze automatisch een zelfcontrole uitvoeren. Als de vooraf ingestelde

7.0 Onderhoud

Na het starten van de machine zal deze automatisch een zelfcontrole uitvoeren. Als de vooraf ingestelde

Het venster toont de foutcode of de melding om de sensor schoon te maken.

Dit komt door stof op het oppervlak of doordat de sensor geblokkeerd is door papierresten.

Maak het oppervlak schoon met een borstel of een zachte doek, of verwijder de papierresten.

Start daarna de machine opnieuw op.

LET OP:

① Het apparaat moet altijd uitgeschakeld en losgekoppeld zijn van de stroomkabel

voordat u het schoonmaakt. Gebruik GEEN oplosmiddelen zoals thinner, alcohol, enz. om de machine schoon te maken.

② De meeste operationele problemen kunnen worden voorkomen door regelmatig onderhoud en preventief

onderhoud. Door normaal voor de machine te zorgen, kan de levensduur aanzienlijk worden verlengd.

③ Om problemen te voorkomen, zorg ervoor dat er geen metalen clips of rubberen banden in

de te tellen documenten zitten. Volg de juiste procedure voor het laden van de

invoer.

④ Voor de beste resultaten wordt aanbevolen om een luchtstofdoek en een zachte

Verwijder met de borstelharen van de borstel elk stof of brokstukken uit de binnenkant van de eenheid. Wanneer

u de machine gedurende een langere periode niet gebruikt, bedek deze dan met een stofhoes

(niet meegeleverd met de eenheid) om te voorkomen dat er stof in bezinkt.

⑤Alle delen van de machine hebben dagelijkse verzorging en reiniging nodig. Let goed op

de sensoren, die delicate componenten zijn. Als er stof of andere materie

aan de sensoren hecht, kan dit verschillende problemen veroorzaken tijdens de werking van de

machine.

7.1 Het lezen van de machine

Eventueel stof, vuil of andere stoffen die aan de sensor plakken, zullen de

normale werking van de sensor verstoren en foutieve telresultaten veroorzaken.

Daarom moeten de sensor en de rol worden schoongemaakt met het meegeleverde

reinigingsgereedschap, indien nodig dagelijks.

Schakel de stroom uit vóór het reinigen om elektrische schokken of

andere letselongevallen te voorkomen.

Gebruik geen chemicaliën zoals benzeen, verfverdunner of water.

7.1.1 De hopper schoonmaken

Er zijn 3 onderdelen die schoongemaakt moeten worden in de trechter: de hoppersensor, het biljetverwerkingswiel en de biljetinvoer.

1) Hoppersensor.

7.1.2 De stapelaar en afwijszak schoonmaken

Zoals getoond in de volgende figuur, maak de stapelaar en de afwijszak schoon met een nylon

borstel of een schoonmaakdoek. Focus op de gemarkeerde gebieden.

1. Trek de hendel van de achterklep om de achterkant te openen.

1. Zoals getoond in de volgende figuren, maak de gemarkeerde gebieden schoon met een schoonmaakdoek of nylon borstel, respectievelijk.

Opmerking: Voor de GOS-sensoren wordt aanbevolen om een schoonmaakdoek te gebruiken om ze schoon te maken, zoals getoond in de volgende figuren.

1. Sluit de klep en voltooi de machineschoonmaak.

code	Foutmelding	Behandeling Methode (Aanbeveling)
E1	Uv Schuld	Verwijderen de bankbiljet, schoon de UV- sen
E2	Dubbele Opmerkingen	Als de fouten komen vaak voor, stel de schroef richt de tegen de klok in om te verkleinen de voeden
E3/E8	ketting Opmerkingen
E 4	Half Opmerking	Verwijder de bankbiljet
E1 0	Afbeelding Fout	sch oo n de GO S Se nsEmr kali b r e r e n de G
E1 1/E12	Denominatie Fout	Verwijder de bankbiljet, schoon de GOS Senso presteren de GOS Sensorkalibratie; verzamel de gegevens van de verbod knoop.
E13	Gezicht Herkenning Fout
E14	maat Herkenning Fout
E15	oriëntatie Herkenning Fout _
E20	MT Fout	Ver w i j d e r de b an k bi l jetschoon of vervangen de MC Sensoren _
E21	MCI Fout
E22	MC2 _ Fout
E23	MC3 _ Fout
E24	MG4 _ fout
E30/E61	IR Fout	Verwijder de bankbiljet, schoon de GOS Senso presteren de GOS Kalibratte data verzamelen van de bankbiljet

Tijdens het gebruik van de teller kan de machine abnormale toestanden vertonen en foutcodes op het scherm weergeven. De beschrijving van de foutcodes en de bijbehorende afhandelingsmethode worden getoond in tabel 7-1.

7.3 Biljetstoring

Als de biljetten vastzitten in de automaat, draai de machine dan rustig om en open

de achterklep om de vastgelopen biljetten te verwijderen.

Er zijn verschillende omstandigheden die een biljetstoring kunnen veroorzaken.

De rekeningmaat is buiten het bereik volgens de teller, specifiek kation.

② De bankbiljet is beschadigd op verschillende manieren, zoals een gebrek aan hoek, plakband,

gat, traan en gevouwen. Zoals getoond in Figuur 7-9, is het niet aanbevolen om dit vriendelijk van rekeningen te graveren.

③ Het bankbiljet Ingang is zo klein dat het bankbiljet er niet soepel doorheen kan. In dit geval moet u de schroef fijn afstellen door deze met de klok mee te draaien

③De ingang van het bankbiljet is zo klein dat het bankbiljet er niet soepel doorheen kan. In dit geval moet je de schroef prima afstellen door deze met de klok mee te draaien.

④ Andere abnormale werking of er is onbekend ding binnen de teller. Als er iets in de balie zit, moet u de achteromslag openen om te tellen, en

de interne sensoren schoonmaken.

7.4 Voeren Gap-kalibratie

De schroef wordt gebruikt om de breedte van de voedingsopening te controleren. De breedte zal

kleiner worden door de schroef met de klok mee te draaien, anders zal het

groter worden.

Gelieve de voedingsopening nauwkeurig af te stellen door de volgende stappen.

Gelieve de voeding nauwkeurig af te stellen, zoals vervolgens beschreven in de stappen.

② Voeg een bankbiljet in op de 9 uur positie tussen de rollen om het bankbiljet te tellen.

② Voer een bankbiljet in naar de 9 uur tussen de rollen, rekening houdend met het bankbiljet.

kan zijn ingevoegd soepel zoals getoond in het volgende

③ Als de bankbiljet moeilijk in te voegen is, betekent dat de invoergleuf te klein is.

Draai de schroef met de klok mee totdat de bankbiljet soepel kan worden ingevoegd.

Als de invoergleuf zo groot is dat twee of meer bankbiljetten kunnen worden ingevoegd,

draai de schroef dan tegen de klok in totdat de gleuf slechts één bankbiljet toelaat.

④ Gebruik een bankbiljet om de andere zijden van de opening tussen de rollen te controleren,

om er zeker van te zijn dat het bankbiljet aan beide zijden van de invoergleuf soepel kan worden ingevoegd.

Een correct afgestelde invoergleuf zorgt voor een soepele telling en probleemloze werking.

Proefdraaien en foutopsporing worden aanbevolen voordat u de definitieve aanpassing maakt en met tellen begint.

U kunt deze aanpassing ook uitvoeren wanneer de bankbiljetten niet soepel worden gevoed of wanneer er te vaak foutmeldingen optreden, zoals Dubbele invoer, Stapelingsfout of Halve biljetten.

Andere redenen waarom het nodig kan zijn om de invoergleuf aan te passen zijn:

- Het tellen van nieuwe of biljetten in perfecte staat

- Het tellen van biljetten in slechte of slechte staat

- De tellingen van nieuw of mint voorwaarde notities

- De tellingen van een slechte of slechte conditie, voorwaarde notities

- polymeernoten En van papier gemaakte notities geteld _ samen

7.5 CIS-kalibratie

CIS-kalibratie is nodig wanneer er veel fouten optreden tijdens het tellen van bankbiljetten

tellen proces

① Ga naar het menu door de MENU-toets 5 seconden in te drukken. En ga naar het servicemenu met het wachtwoord "9999", zoals getoond in

seconden. En ga naar het servicemenu met het wachtwoord "9999", zoals getoond in

de volgende figuren.

Figuur 7 - 16 Hoofdmenu

② Klik op de "CIS-kalibratie" keuze, het scherm zal worden getoond in de volgende figuur.

③ Open de achterklep om de CIS-sensoren schoon te maken met een reinigingsdoekje

④ Plaats het CIS-kalibratiepapier (wit papier) erin en sluit de achterklep.

⑤ Start de CIS-kalibratie door op de "HERSTARTEN" knop te drukken.

⑥ Na voltooiing, neem het kalibratiepapier eruit en sluit de klep, en zet dan de machine uit. ⑦ Zet de machine aan om de CIS-kalibratie af te ronden.

7.6 Terug naar standaardinstelling

Na het nauwkeurig afstellen van de schroef en CIS-kalibratie, als er nog steeds fouten zijn of

Als het tellen nog steeds niet juist is, keer dan terug naar de fabrieksinstellingen. De modus is

vereist.

① Ga naar het koppelmenu en ga naar het servicemenu met het wachtwoord

"9999", zoals weergegeven in de volgende figuren.

Figuur 7 - 23 Servicemenu

② Zoals weergegeven in de bovenstaande figuur, kies "O. Terug naar standaardinstelling" en ga naar het

menu met de menutoets. U komt dan in de volgende weergave op het scherm.

③ Druk op de HERSTARTEN-toets; de teller zal alle gewijzigde instellingen opnieuw instellen.

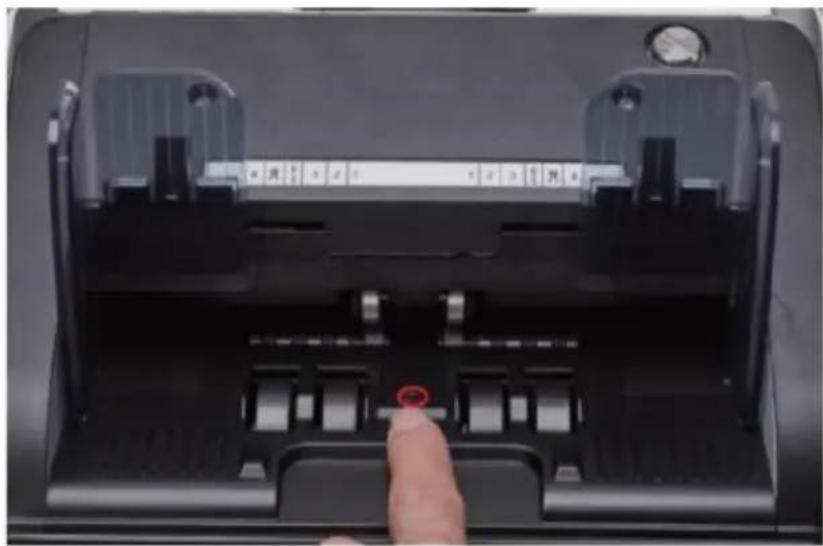

④ Ga terug naar het hoofdscherm en raak met uw vinger de hoppersensor aan. De verwerkingswielen en -rollen zullen een tijdje blijven draaien.

De bankbiljettenteller zal een paar seconden nodig hebben om een zelfcontrole uit te voeren, met

het draaien van de telwielen na het inschakelen. De teller zal de sensoren controleren; de volgende fouten kunnen optreden als de sensoren geblokkeerd of beschadigd zijn.

7.7.1 Hoppersensorfout

Als de wielen in de hopper altijd blijven draaien en dan stoppen met "sensorfout" of "hoofdmotorfout" op het scherm, betekent dit dat de

hoppersensor te gevoelig is.

Gebruik alstublieft een markeerstift om een klein stukje van de hoppersensor te bedekken, zoals weergegeven in

de boven figuur.

Als de wielen niet bewegen wanneer je de rekening op de hopper plaatst door het inschakelen van de

auto tellen, dat betekent dat de trechtersensor niet werkt.

7. 7.2 Stapelaar sensor fout

Als de waaier altijd draait, of de "stapelaar sensor fout" wordt aangegeven op het scherm, dat betekent dat de stapelaar sensor niet werkt of ook gevoelig is.

7.7.3 Tellen sensor fout

Als het aantal bankbiljetten dat geteld wordt altijd niet juist is, of de "Voornaar Motor

Fout" wordt getoond op het scherm, dat betekent dat de tellen sensor niet goed werkt. Maak alstublieft eerst de machine schoon.

Als de fout nog steeds gebeurt, neem dan alstublieft contact met ons op voor machine reparatie.

8.0 Technische parameters

Valsgelddetectie	Afbeelding (2 GOS Sensoren ), Magnetisch , infrarood , Ultra
Beschikbare valuta	Amerikaanse Dollar EUR GPB CAD MXN AUD Japanse Y
opties	Thermisch printeraansluiting
software upgrade	geügraded door USB-flash drijfveer
Koppel	RS -232: afdrukkenUSB: software upgrade, tellen loggen opslag
LCD-scherm Weergave	3 . 5 inches TFT weergave, 320x480
toetsenbord	Aanraken paneel toetsenbordaan/uit-toets: stand-by modus < - > werken modus _
Capaciteit van de trecht	500 rekeningen
stapelcapaciteit	200 rekeningen
Re ject-zak ca pacit eit	80 rekeningen
tellen Modus	MDC (Gemengd Denominatie g tellen), SDC (enkel Denomin tellen), CNT (aantal tellen alleen), SDCV (enkel Denominatie tellen per versie)
tellen Functies	orië nt atie Gezicht, Partij, Toevoege n
snelheid tellen	800, 1000 pcS / min ( MDC & SDC MODUS )
	800, 1000, 1200 pcS / min ( CNT MODUS Alleen )
grootte van telbaar Niet es	50x1 10 ~ 90x1 90 mm
Dikte van telbaar Geen tes	0,075- 0,1 5 mm
energieverbruik	<80W
stroomvoorziening	AC 100V-240V, 50 -60 Hz
certificeringen	CE, FCC, ROHS, ECB
Bruto gewicht	11 . 71 kg
Dimensie	434x383x41 8 mm

VEVOR®

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en E-garantiecertificaat www.vu rig. co rnsu pprt

Gemaakt in China

VEVOR®

TOUGH TOOLS, HALF PRICE
