AL-955 - Contador de monedas y billetes Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Contadora de monedas y billetes
Marca	Vevor
Modelo	AL-955
Dimensiones (L × An × Al)	434 × 383 × 418 mm
Peso bruto	11,71 kg
Alimentación eléctrica	CA 100-240 V, 50-60 Hz
Consumo eléctrico	<80 W
Pantalla	TFT LCD 3,5 pulgadas (320 × 480)
Capacidad de la tolva	500 billetes
Capacidad del apilador	200 billetes
Capacidad del bolsillo de rechazo	80 billetes
Modos de conteo	MDC (conteo mixto), SDC (conteo por denominación), CNT (conteo simple), SDCV (conteo por versión)
Velocidades de conteo	800, 1000 billetes/min (MDC/SDC); hasta 1200 billetes/min (CNT)
Detección de falsificación	Imagen (2 sensores CIS), magnética, infrarroja, ultravioleta
Tamaño de billetes compatibles	50 × 110 ~ 90 × 190 mm
Grosor de billetes compatibles	0,075 ~ 0,15 mm
Interfaces	USB (actualización y almacenamiento), RS-232 (impresora)

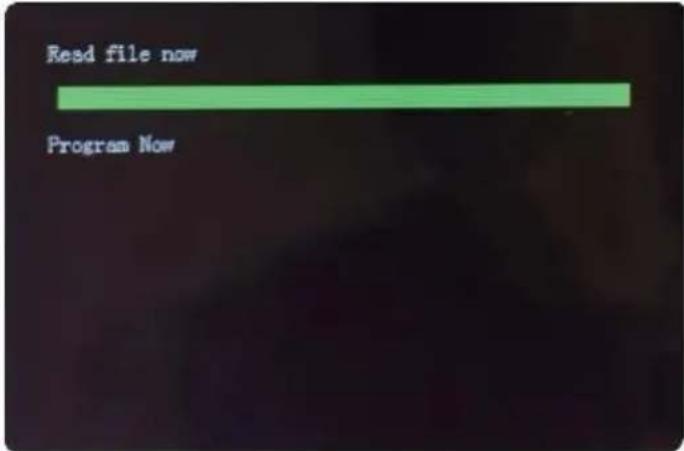

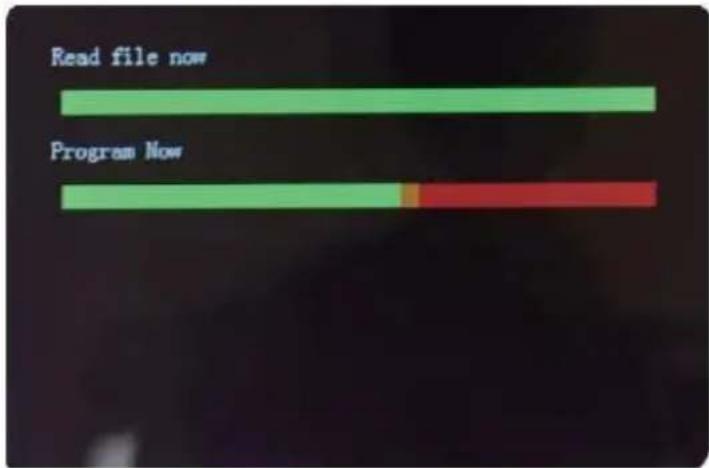

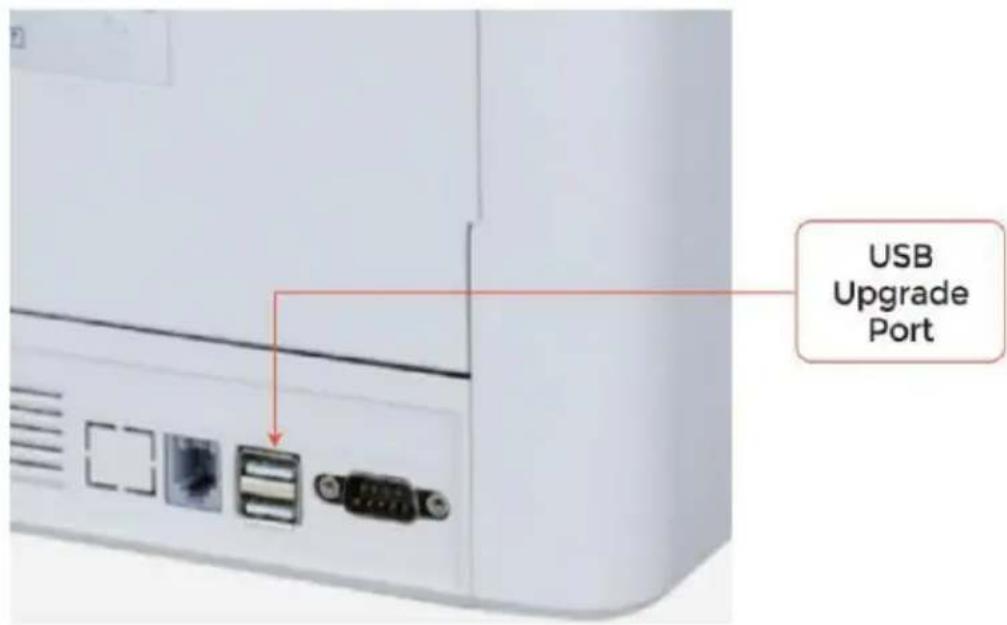

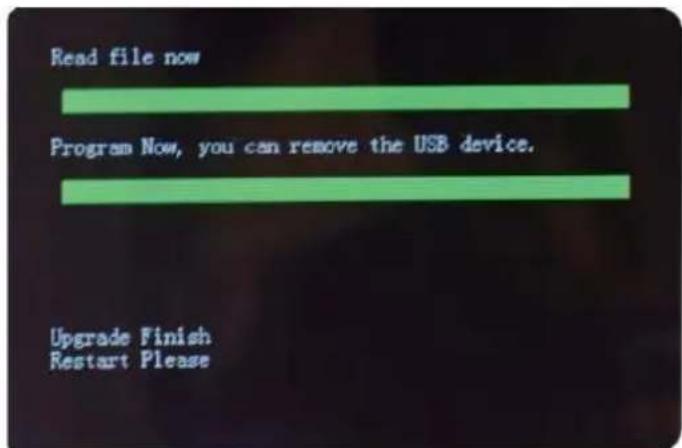

Actualización de software	Mediante llave USB (archivo en la raíz)
Idiomas disponibles	Inglés, Turco, Alemán, Ruso, Chino, Español (según versión)
Certificaciones	CE, FCC, RoHS, BCE
Mantenimiento recomendado	Limpieza diaria de los sensores, tolva, apilador y bolsillo de rechazo con un cepillo de nylon o un paño suave
Funciones adicionales	Clasificación por cara, por orientación, conteo por lote, función de suma, lectura de números de serie
Accesorios incluidos	Cable de alimentación, papel de calibración CIS
Garantía	Garantía electrónica a través del sitio Vevor (www.vevor.com/support)

Preguntas frecuentes - AL-955 Vevor

¿Cómo encender la contadora AL-955?

Conecte el aparato, luego gire el interruptor situado en la parte trasera. La máquina realiza una autocomprobación de aproximadamente 30 segundos, luego muestra la interfaz principal.

¿Qué hacer en caso de atasco de papel?

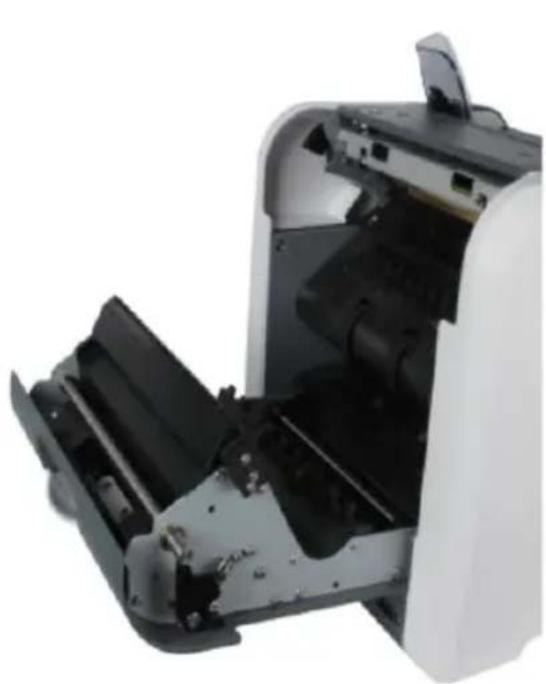

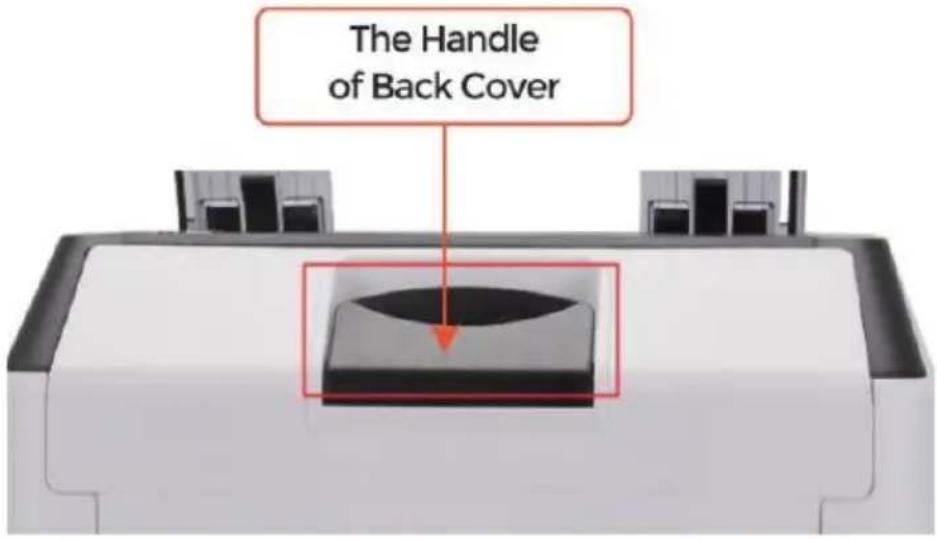

Apague la máquina y desconéctela. Abra la cubierta trasera y retire con cuidado los billetes atascados. Verifique que los billetes no estén dañados o doblados. Cierre la cubierta antes de reiniciar.

¿Cómo limpiar los sensores internos?

Desconecte la máquina. Use un paño suave o un cepillo de cerdas suaves para limpiar los sensores de la tolva, del apilador, los sensores UV, IR y los sensores CIS. Evite disolventes como el alcohol.

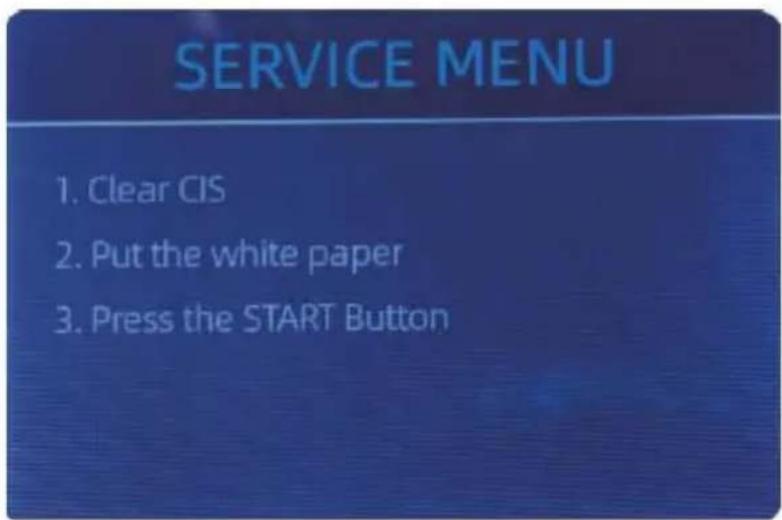

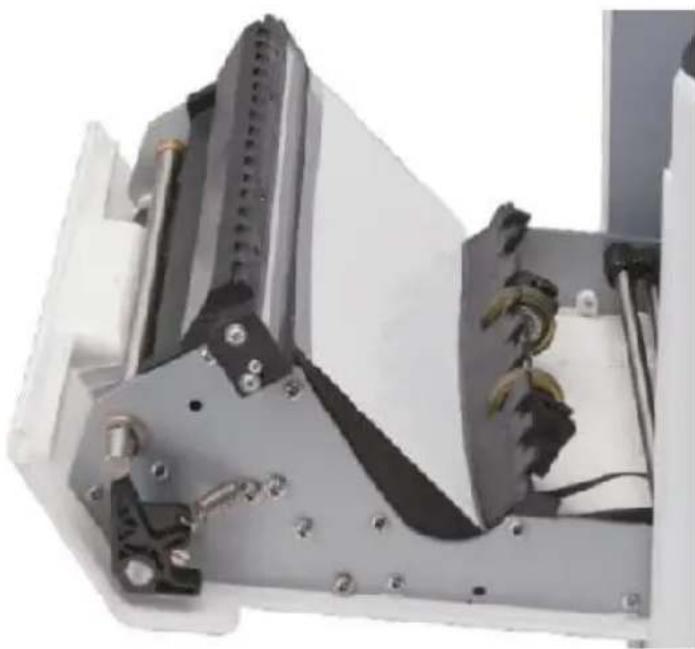

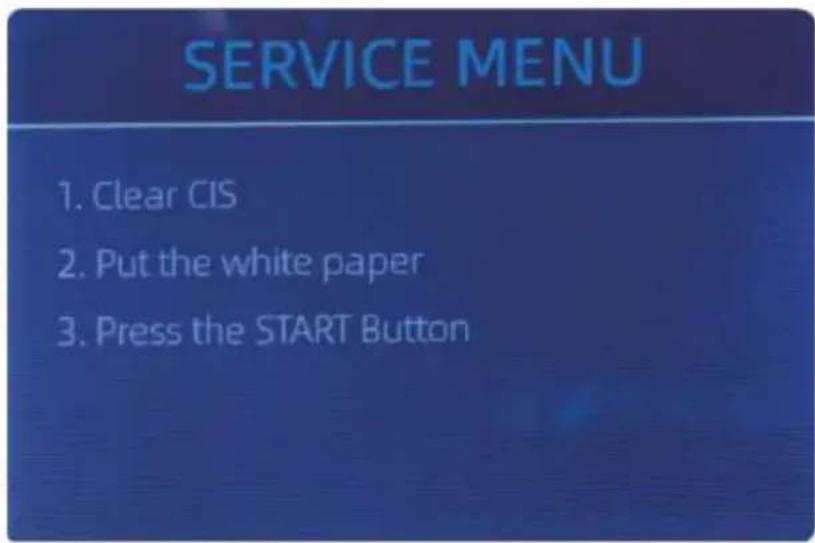

¿Cómo calibrar el sensor CIS?

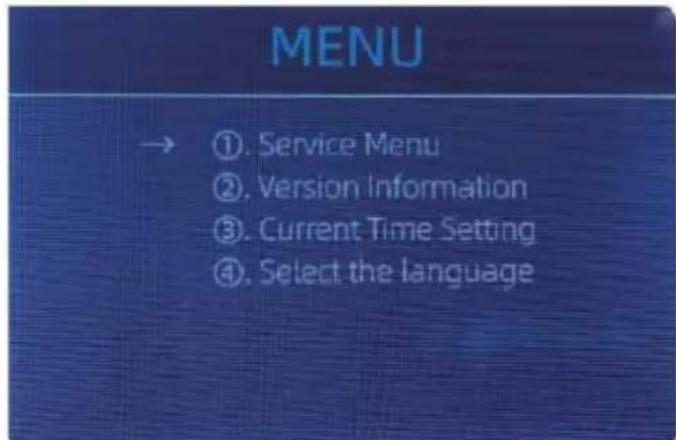

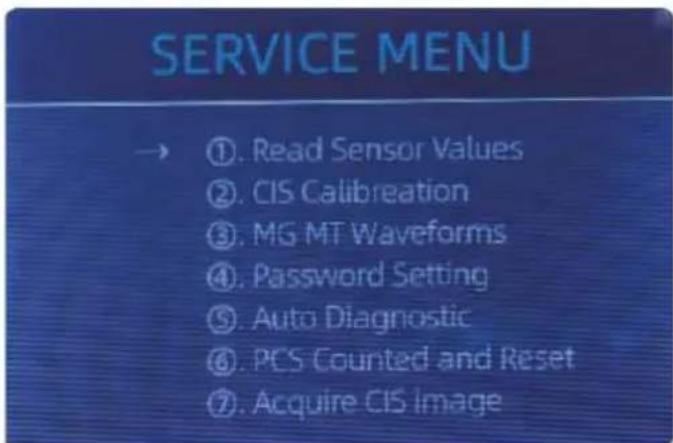

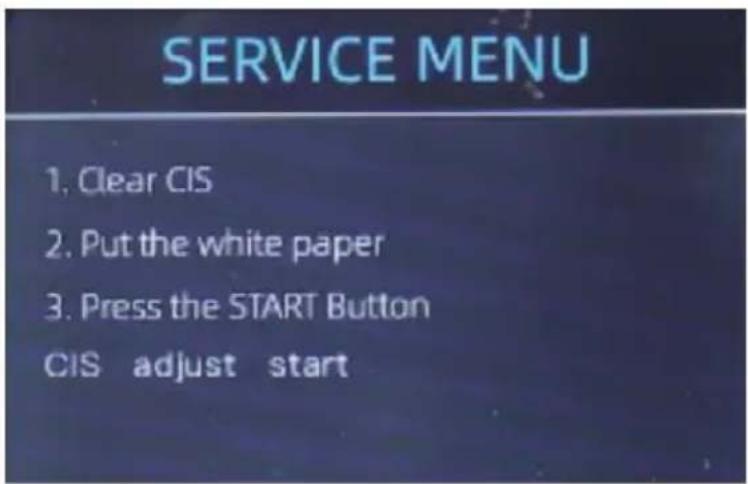

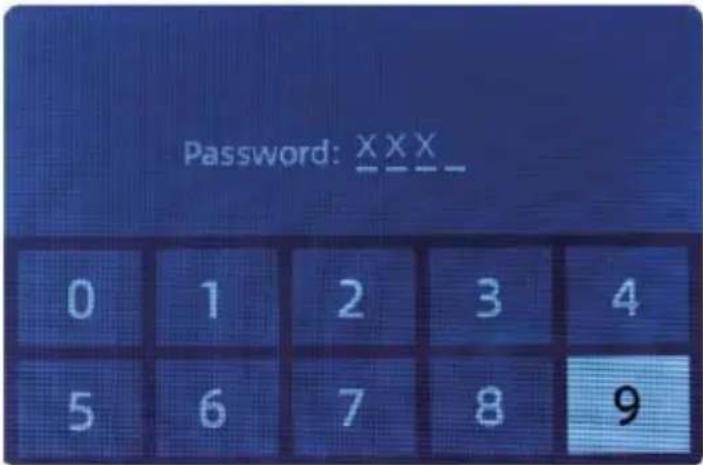

Acceda al menú Servicio (contraseña 9999), seleccione 'CIS Calibration'. Limpie los sensores CIS, inserte el papel blanco suministrado, cierre la cubierta y presione 'Iniciar'. Retire el papel después de finalizar la calibración.

¿Qué significan los códigos de error comunes?

E1: falla UV (limpie el sensor UV). E2: billete doble (ajuste el tornillo de alimentación). E10: error de imagen (limpie y calibre el CIS). Los códigos se detallan en el manual sección 7.2.

¿Cómo cambiar el idioma de la interfaz?

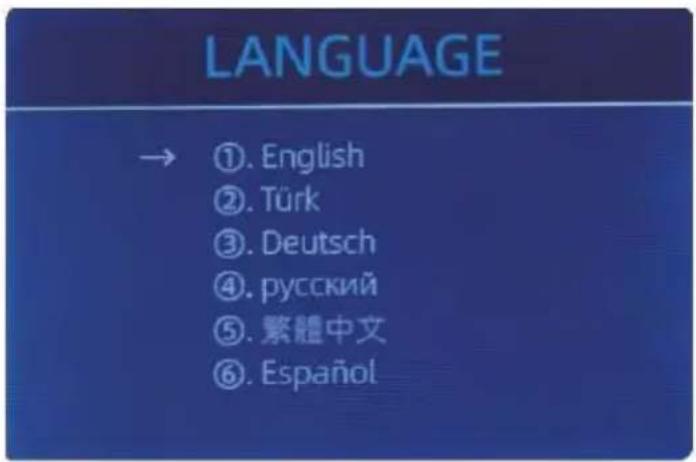

Desde la interfaz principal, mantenga presionado MENU, seleccione 'Select the language', elija el idioma deseado (inglés, alemán, español, etc.), luego confirme con la tecla MENU.

¿Cómo ajustar la velocidad de conteo?

Presione la tecla SPEED del panel para desplazarse por las velocidades disponibles: 800, 1000 (para todos los modos) y 1200 billetes/min (solo en modo CNT). La velocidad se muestra en la parte superior de la pantalla.

¿Cómo usar la función de conteo por lote?

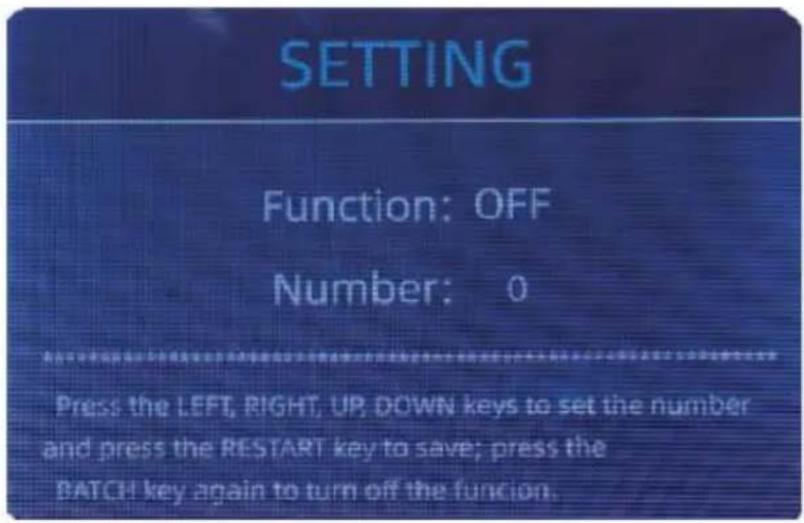

Presione la tecla BATCH para seleccionar la cantidad por lote (100, 50 o 0 predeterminado). Use las flechas arriba/abajo para ajustar de 1 en 1, o izquierda/derecha para pasos de 10. El contador se detiene después de alcanzar el número definido.

¿Cómo imprimir los resultados del conteo?

Conecte una impresora externa a través del puerto RS-232. Después de un conteo, presione PRINT para mostrar la pantalla de impresión, luego nuevamente PRINT para iniciar la impresión.

¿Dónde encontrar el soporte técnico de Vevor?

Visite el sitio oficial www.vevor.com/support para acceder al soporte técnico, al certificado de garantía electrónica y a los manuales. También puede contactar al servicio postventa por correo electrónico.

MANUAL DE USUARIO AL-955 Vevor

Técnico de apoyo y Certificado de garantía electrónica en www.vevor.es/soporte

Factura Encimera

Manual de usuario

AL-955

Seguimos comprometidos a proporcionarte herramientas a precio competitivo. "Ahorrar la mitad", "Precio medio" o cualquier otra expresión similar utilizada por nosotros solo representa un estimado de ahorros y tú podrías beneficiarte de comprar ciertas herramientas con nosotros en comparación con las principales marcas y no necesariamente significa cubrir toda categoría de herramientas ofrecidas por nosotros. Te recordamos amablemente verificar cuidadosamente cuando estés realizando un pedido con nosotros si estás ahorrando realmente la mitad en comparación con las principales marcas.

VEVOR®

HERRAMIENTAS RESISTENTES, MITAD DE PRECIO

CONCADOREDE

BILLETES

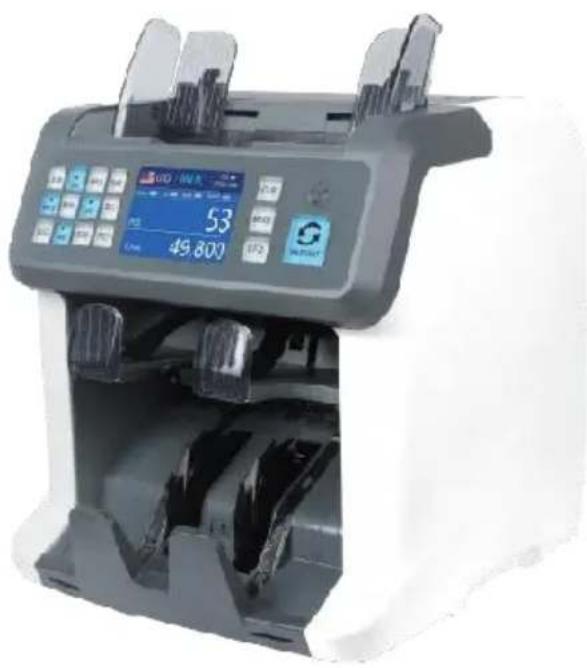

MODELO: AL-955

Este es el manual de instrucciones original, por favor lee todo el manual de instrucciones cuidadosamente antes de operar. VEVOR reserva el derecho de interpretar nuestro

manual de usuario. La apariencia del producto deberá estar sujeta a la

producto que recibiste. Por favor, perdónanos si no te informamos de nuevo si

hay alguna actualización de tecnología o software en nuestro producto

	Este dispositivo cumple con parte 15 de el FCC Normas. operaciónes tema ject a el siguiente dos condiciones :( )Este dispositivo puedeno causar dañino interferencia _, y (2) este dispositivo debe aceptarcualquier interferencia recibió , incluido interferencia eso puedecausa no deseado operación .
	ELIMINACIÓN CORRECTAEste producto está sujeto a las disposición de europeo Directiva 2012/19/UE. El símbolo que muestra un caballito. papelera cruzado a través deindica que el producto requiere separación rechazar recopilación _ en el Unión Europea. Esto se aplica a la producto y todo accesoriosmarcado con este símbolo. Productos marcados como semejante puede no serdesecharse con la basura doméstica normal, pero debe ser tomado a una colección Punto de reciclaje para el reciclaje de aparatos eléctricos . y electrónico dispositivos.
	El cumplimiento es una CE seguridad Certificación .

contenido

1.0 Descripción general de la máquina 2.0 Embalaje, apertura e instalación 03

1. 1 Embalaje 03

2.2 Instalación Instrucciones 04 2.2.1 Precauciones de seguridad 04 2.2.2 Conexión de fuente de alimentación 05

3.0 Operación Interfaz 06

1. 1 Apariencia de la pantalla 06

3.2 Operación Instrucciones para las teclas de función 06

3.3 Interfaz de visualización 08

1. 0 Instrucciones de funcionamiento 08
2. 1 Puesta en marcha 08

4.2 Colocar billetes 09

4.3 Opciones de función de conteo 10

1. 3.1 AUTO (Modo de reconocimiento automático...) 11

4.3.2 MULT (Modo multidivisa) 12

4.3.3 Modo de memoria no volátil para la renta de moneda 13

4.4 Selección de modos de conteo 14

4.4.1 Modo MDC 14

4.4.2 Modo SDCM 14

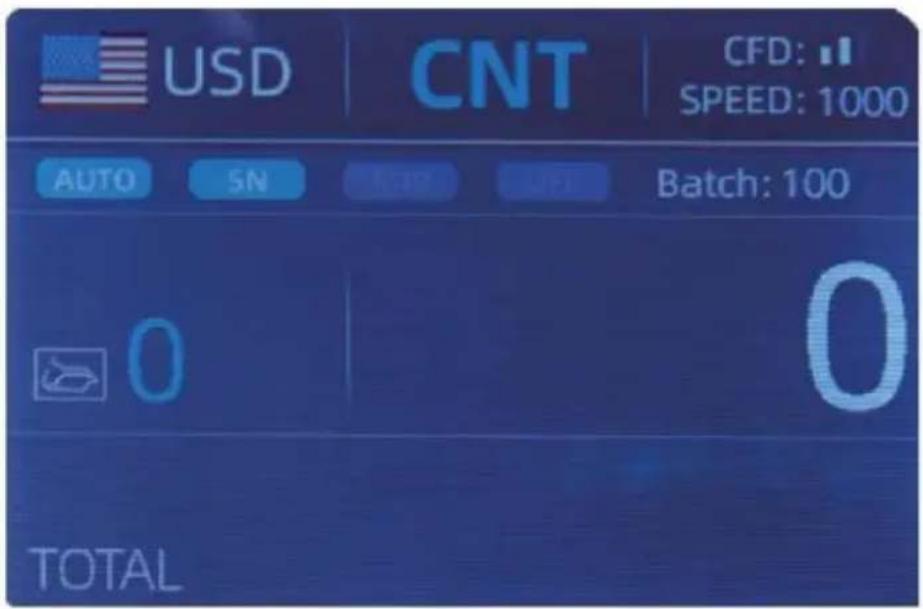

4.4.3 Modo CNT 15

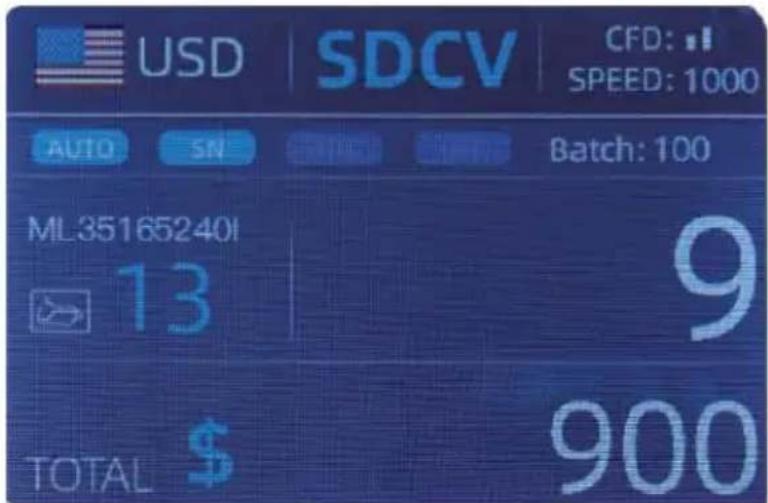

4.4.4 Modo SDCV 16

4.5 Opciones de función de conteo 17

4.5.1 Conteo automático de billetes 17

4.5.2 Serie lectura de números 17

4.5.3 Agregar Función 18

4.5.4 Rostro Función 18

4.5.5 Función de orientación 18

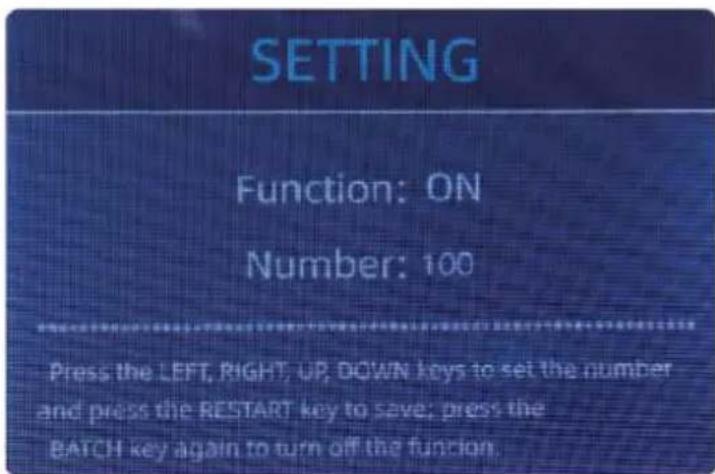

4.5.6 Configuración por lotes 19

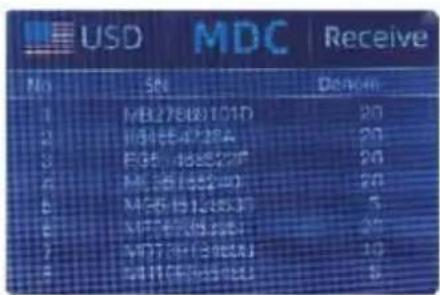

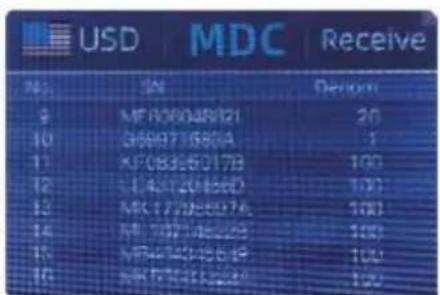

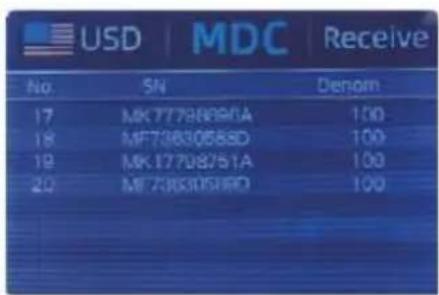

4.7.1 Comprobar el número de serie 21

4.8 Imprimir Información 21

1. 9 CFD nivel 22

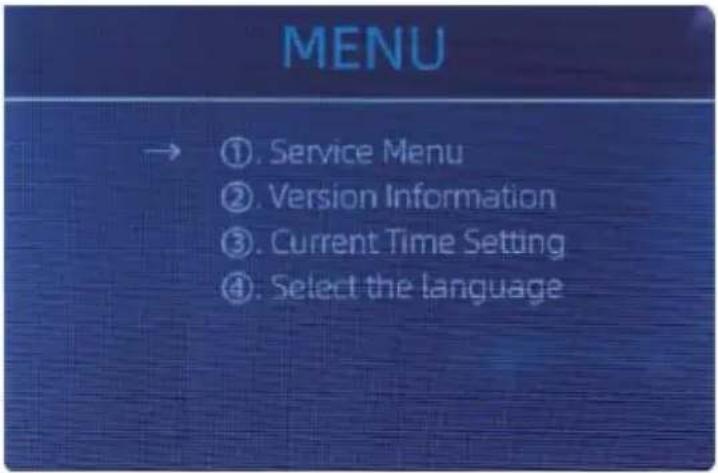

5.0 Configuración del menú 23

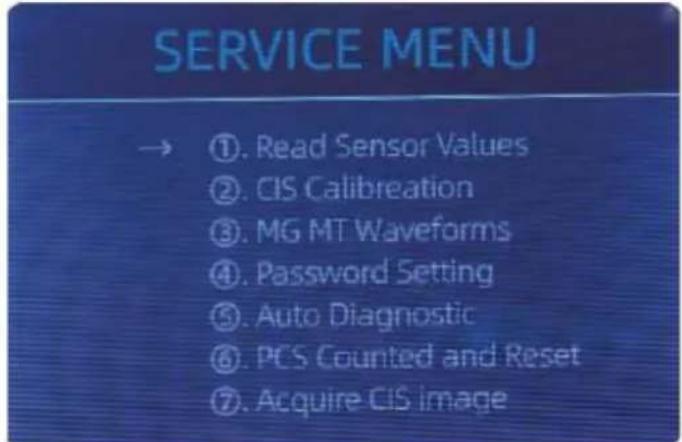

5.1 Menú de servicio 23

5.1.1 Leer valores del sensor 24

5.1.2 Calibración de 1,2 cl.

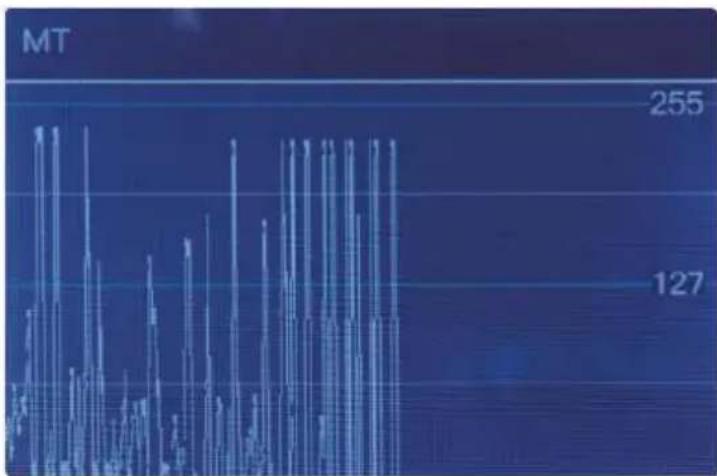

5.1.3 Formas de onda MGMT 25

5.1.4 Configuración de contraseña 26

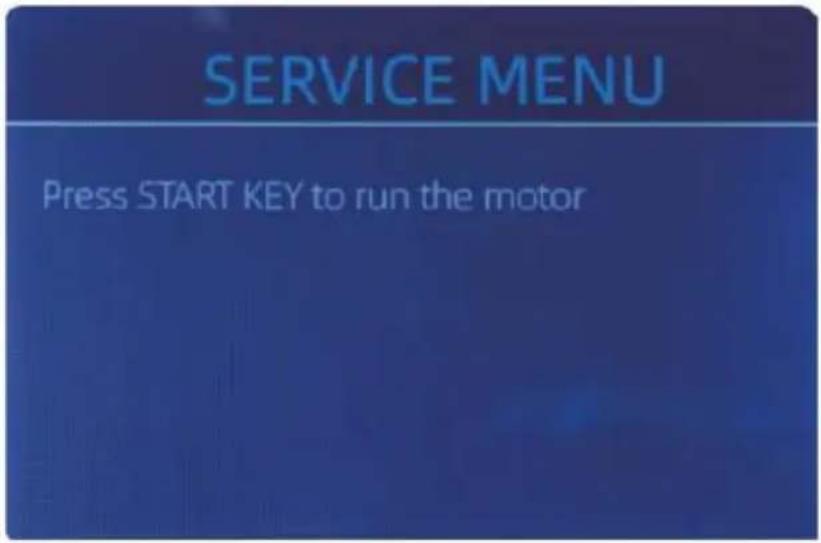

5.1.5 Autodiagnóstico 26

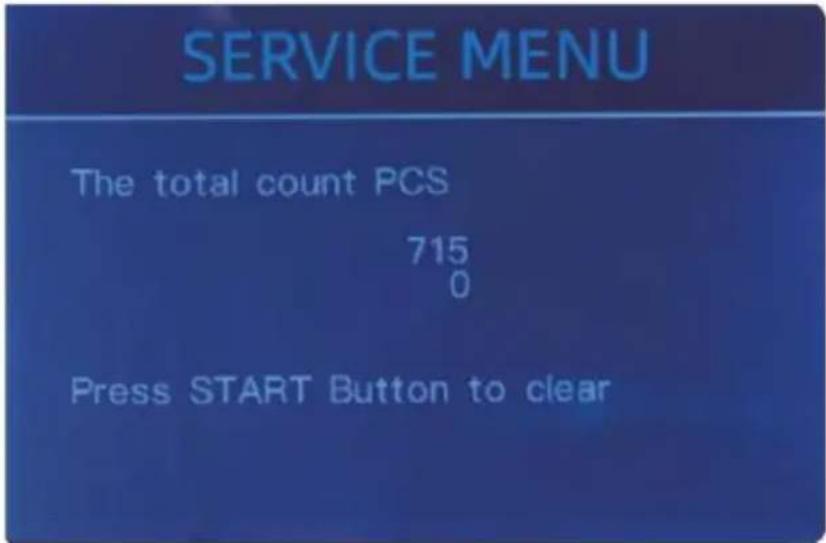

5.1.6 Piezas contadas y reiniciadas ____ 26

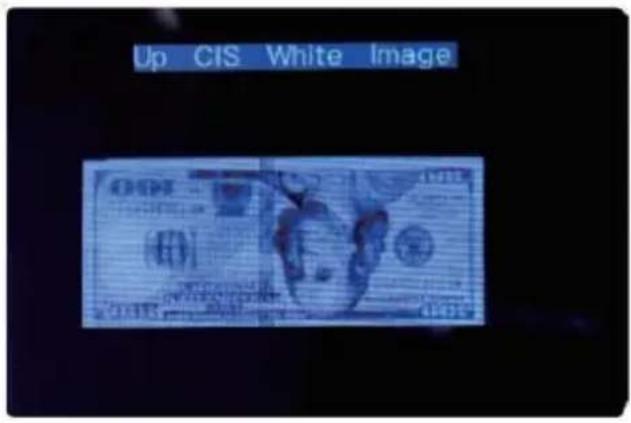

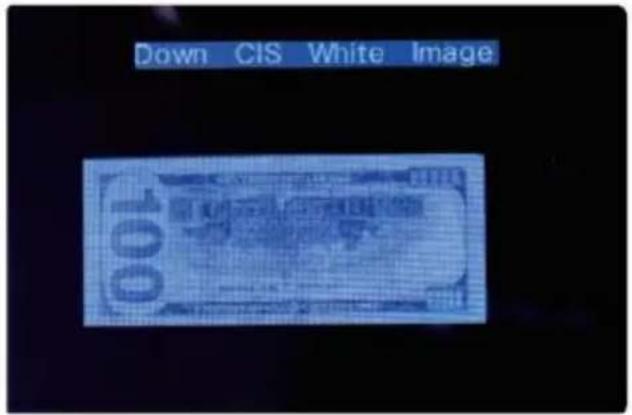

1. 5.1.7 Adquirir imagen 27

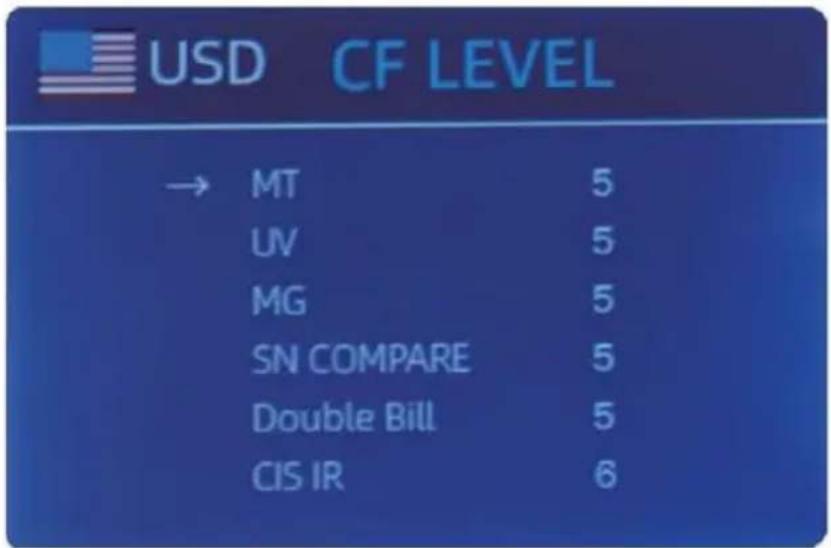

5.1.8 Detección de nivel...

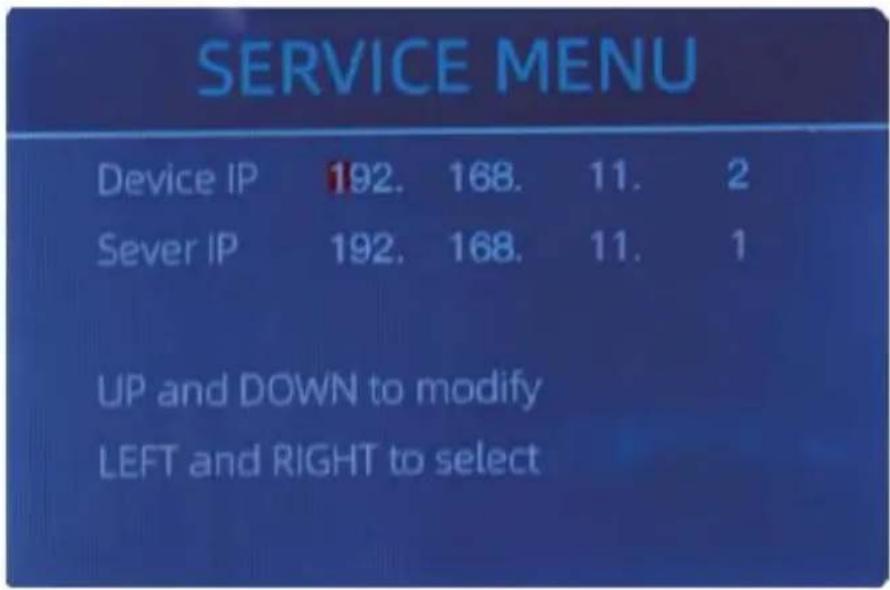

5.1.9 Dirección IP 26

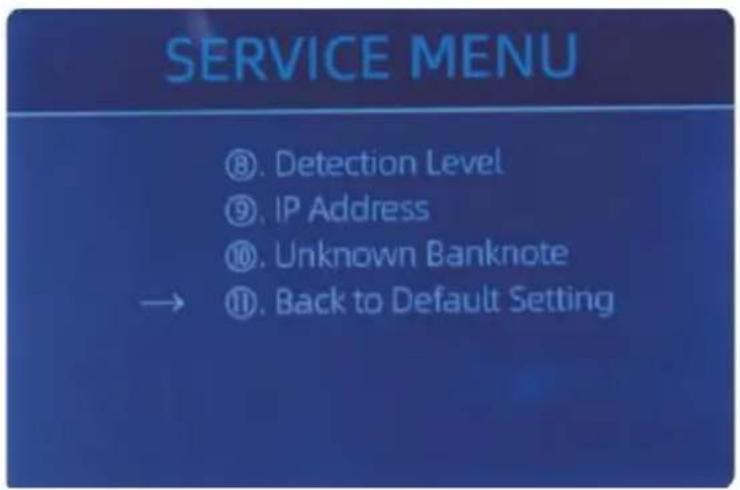

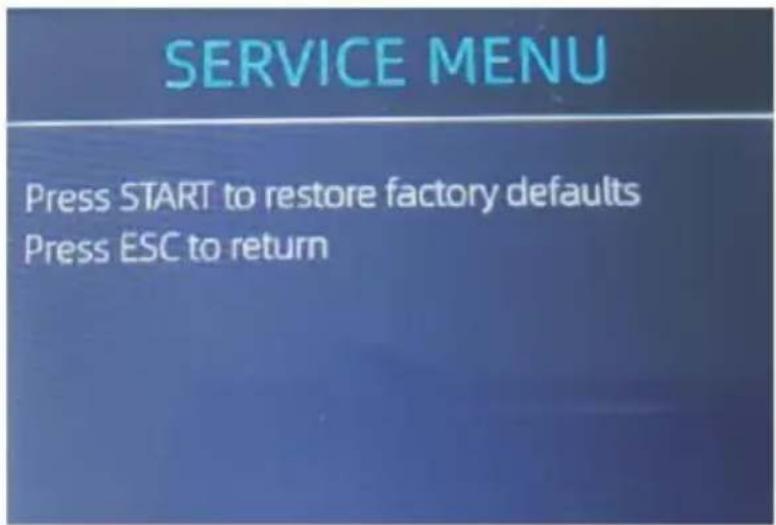

5.1.10 Volver a la configuración predeterminada 28

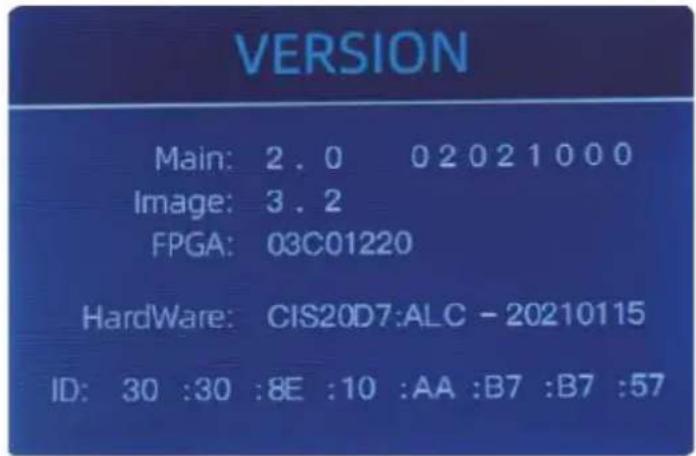

5.2 Información de versión 29

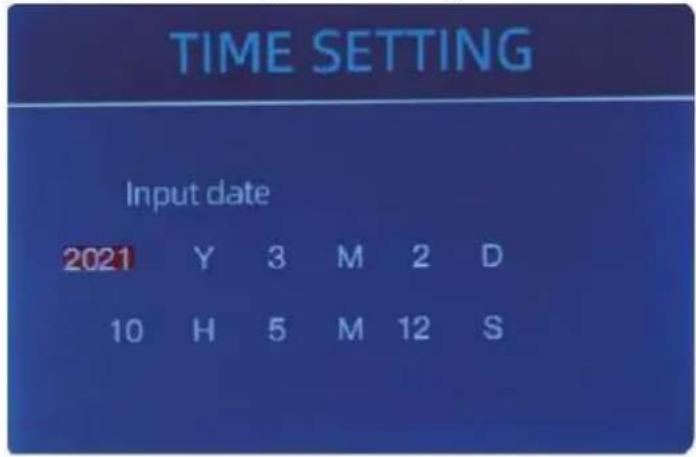

5.3 Configuración de hora 29

5.4 Selección de idioma 29

7.0 Mantenimiento ....

1. 1 Limpieza de la máquina…… 32

7.1.1 Limpiar la tolva 33

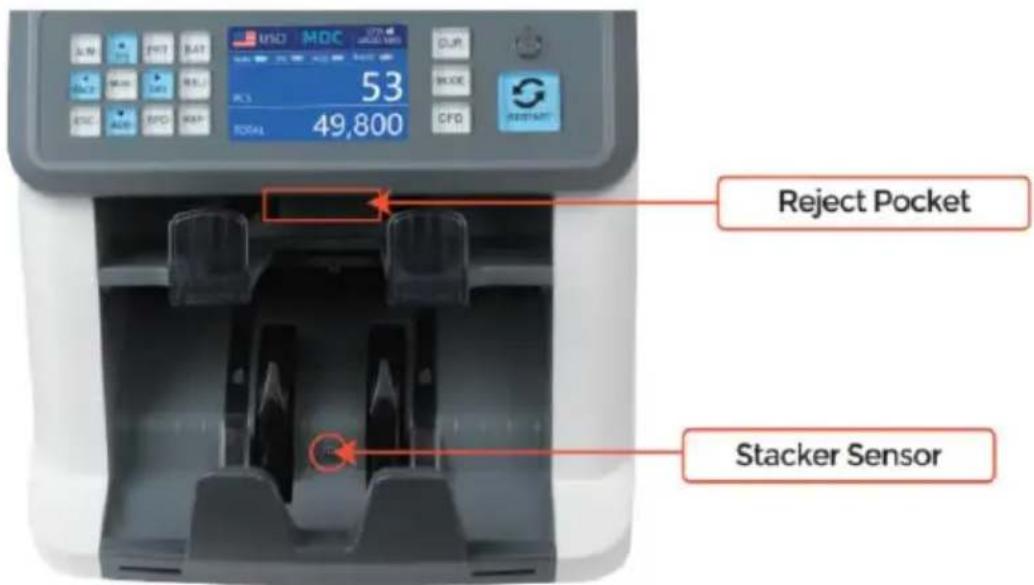

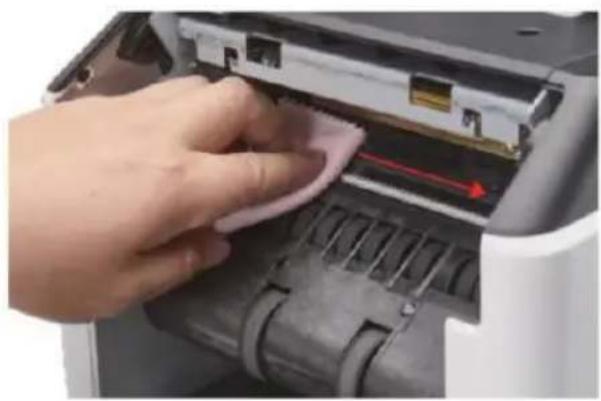

7.1.2 Limpiar el apilador y el bolsillo de rechazo 33

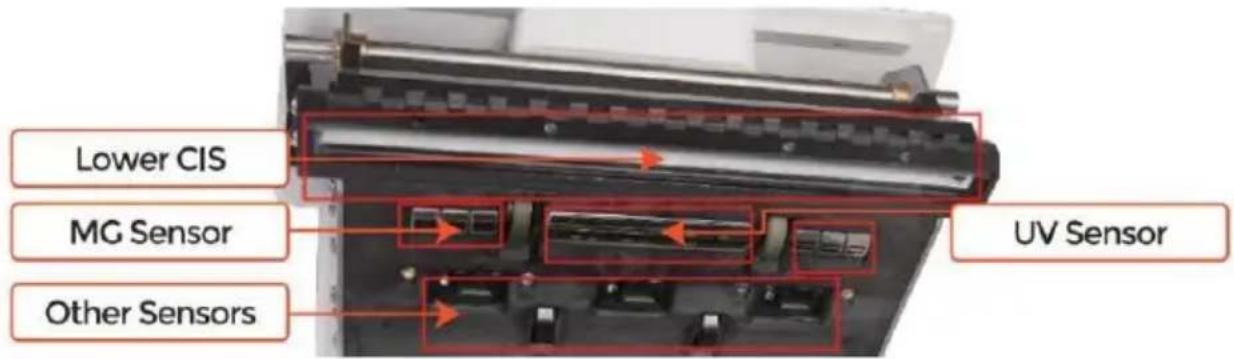

7.1.3 Limpiar los sensores internos..... 34

7.2 Código de error 36

7.3 Atasco de papel 37

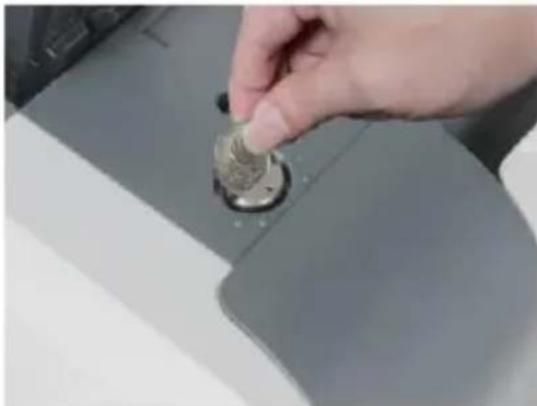

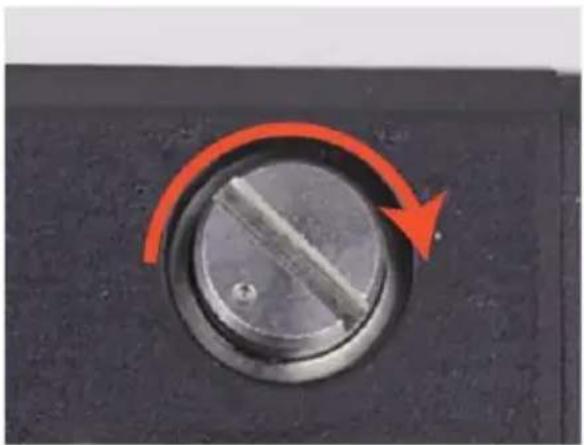

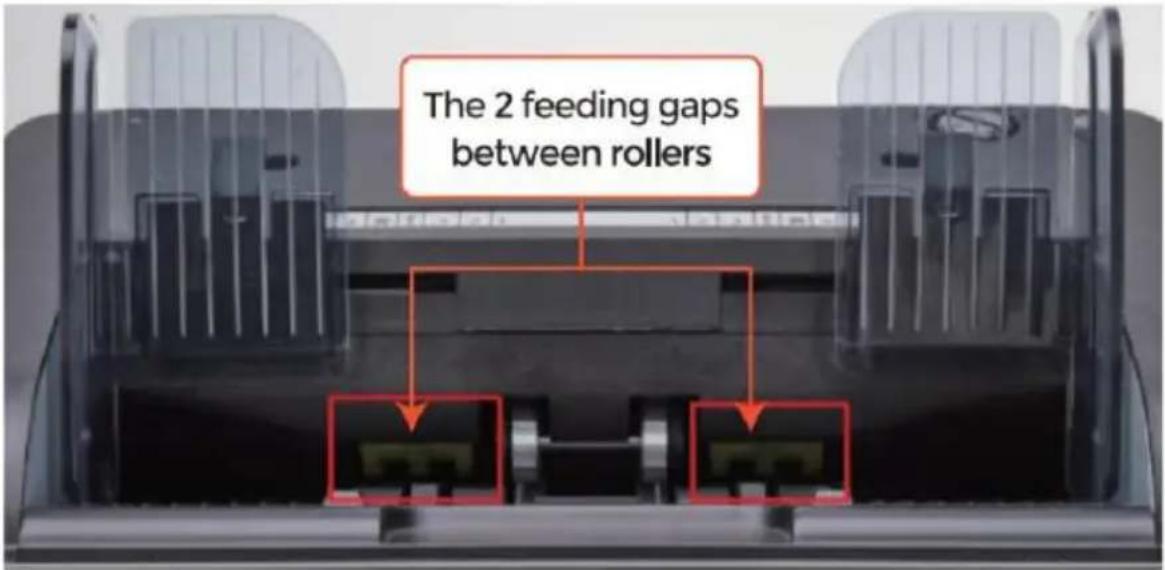

7.4 Calibración de la tapa de alimentación 37

7.5 Calibración 40......

7.6 Restablecer ajustes predeterminados 43

7.7 Errores del sensor 45

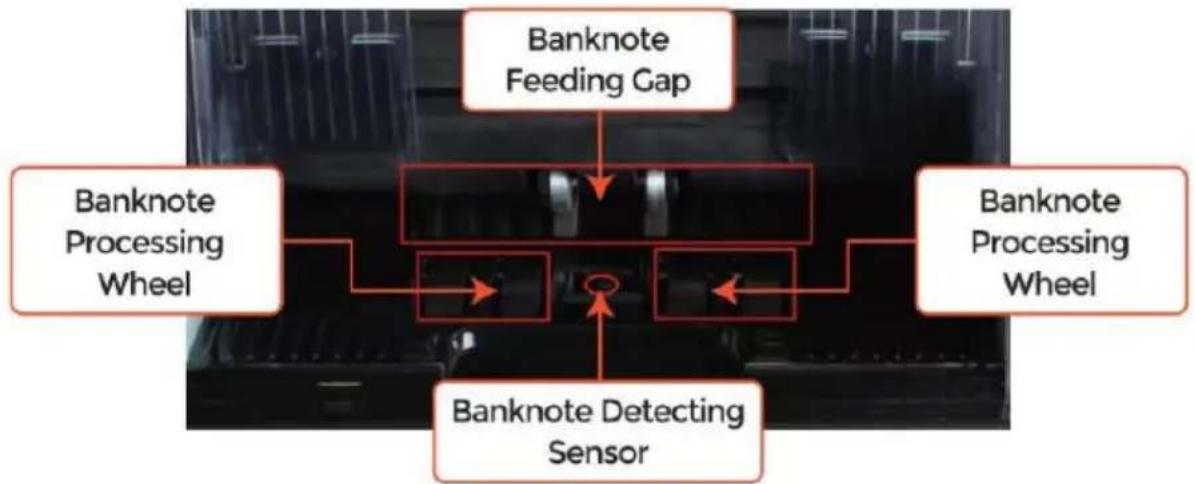

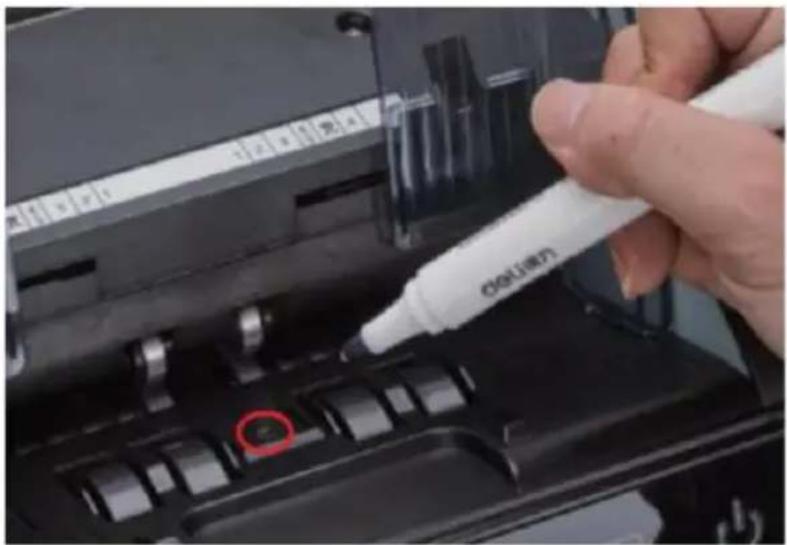

1. 7.7.1 Error del sensor de tolva 46

7.7.2 Error del sensor del apilador ____ 46

7.7.3 Error del sensor de conteo 46

8.0 Parámetros técnicos | 47......

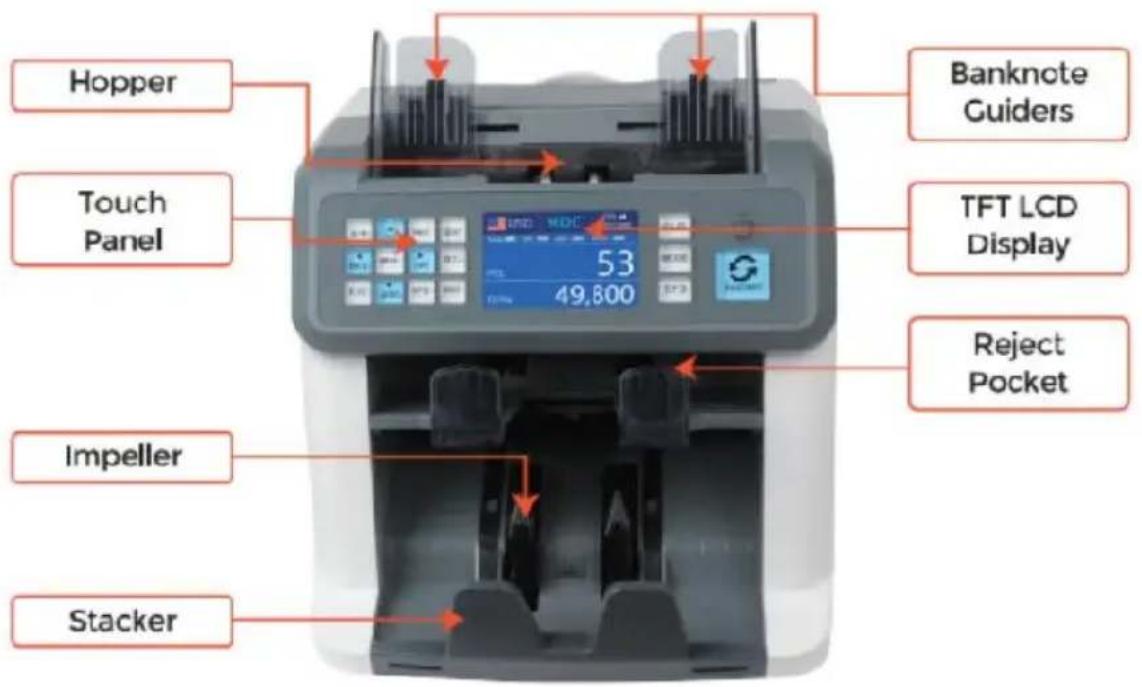

1.0 Descripción general de la máquina

2.0 Desembalaje e instalación

2.1 Lista de embalaje

Cuando reciba el paquete, ábralo y compruebe la lista de embalaje en el

paquete. Si algún artículo está dañado o falta, contacte con nosotros.

2.2 Instalación y ubicación de uso

2.2.1 Precauciones de seguridad

Al usar este producto, se deben tomar las siguientes precauciones básicas de seguridad.

Siga siempre estas precauciones para reducir el riesgo de incendio, descarga eléctrica o lesiones a

personas.

①. Coloque la máquina sobre una superficie plana y estable. ②. No coloque la máquina en entornos polvorientos o sucios. ③. No coloque la máquina bajo la luz solar directa ni cerca de fuentes de calor. ④. Desconecte siempre el cable de alimentación antes de realizar el mantenimiento de la máquina.

⑤. Conecte siempre la máquina a una toma de corriente con toma de tierra. ⑥. Utilice únicamente el cable de alimentación proporcionado por VEVOR. ⑦. No utilice la máquina en exteriores. ⑧. No exponga la máquina a líquidos.

⑨. Esta máquina contiene piezas giratorias. Nunca toque las piezas móviles

cuando la máquina esté en funcionamiento.

Guarda las joyas, el cabello largo, las corbatas y otras partes que sobresalgan del camino mientras

opera la máquina.

Esta máquina contiene piezas móviles y bordes afilados. Sea siempre

cuidadoso. No toque los componentes dentro de la máquina mientras esté

en funcionamiento.

Por favor, tenga cuidado de evitar que objetos extraños, como monedas o grapas,

caigan en la unidad, ya que pueden causar daños a la máquina.

2.2.2 Conexión del suministro de energía

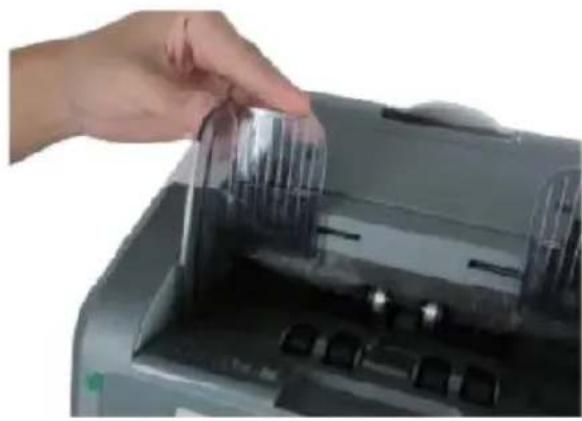

2.2.3 Instalación de la guía de billetes

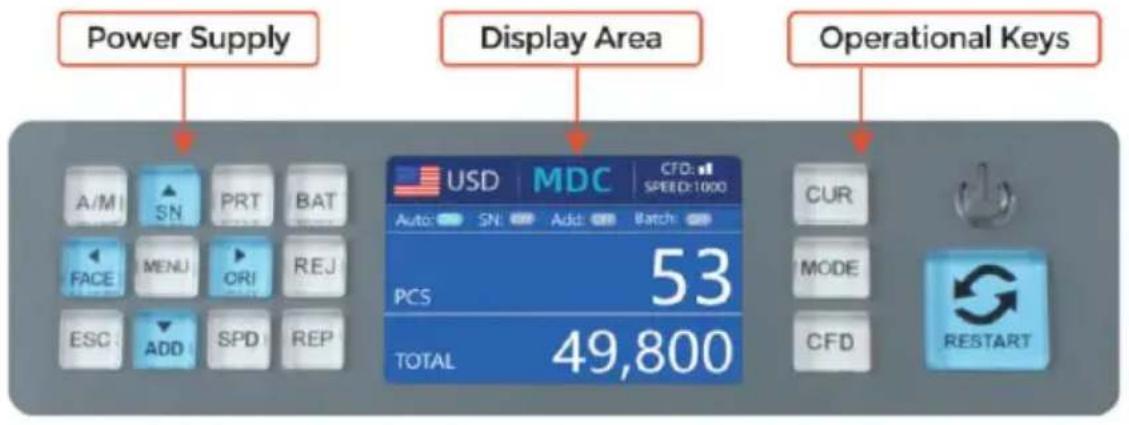

3.0 Interfaz de operación 3.1 Apariencia de la pantalla

1. 2 Instrucciones de operación para las teclas de función

Tecla CUR, para ver el conteo actual y el modo de auto-alquiler

para contar.

Tecla CFD para seleccionar la detección de falsificación y su sensibilidad

Tecla FUERZA, presione para entrar en el modo de espera, presione

reanudar a la laboral modo.

el contando resultado.

AUTO Llave, cambiar encendido /del autómata ic_o en. aut tu

automáticamente contando como largo como allá es billete de banco en tolva. Manual :

manua ly contando por prensa el Reanudar llave

SN σ ↑k ey, doblar en enia número cogin ib n fun di n·norte oc_ m de

prensa eso a aumentar lote número por 1. Mover cursor arriba en Menú.

PRINT · lel machine c algunos to a impresora prensaso a imprimir receipt _

cuando pantalla de informe mostrado

LOTE Llave todo blar el función iode baño sustantivo, femenino—/o_. Cada vez que yo presione el

Lote botón, 100, 50, 0 voluntad ser mostrado en doblar.

|ROSTRO or- llave cara So rting divertido c_ en/o ffl n SD C mcd e Bañoc_

modo, prensa eso a aumentar lote número por 10 Mover cursor izquierdo en Menú.

MENÚ Llav,do ng presione para ingresar al menú r prensa No

o coconfirma el

selección.

Tecla ON/OFF: encender o apagar la función en modo COSUDE.

Entrada de baño c_

modo, presione para disminuir el número de lote por 10. Mover el cursor hacia la derecha en

Menú.

Tecla REJ: muestra el rechazado y el motivo.

—. Presione prolongadamente para configurar el

capacidad de reflexionar _ bolsillo (máximo 100 facturas).

Tecla ESC: regreso a la pantalla anterior, cierra la entrada.

AGREGAR o ↓ llave, agregar función de impresión on/off · entrada de baño c_ de, presione para decrear 8e

lote número por 1. Mover el cursor hacia abajo en Menú.

VELOCIDAD: tecla de velocidad, para configurar las diferentes velocidades.

velocidades.

REC: tecla para ver el informe de resultados.

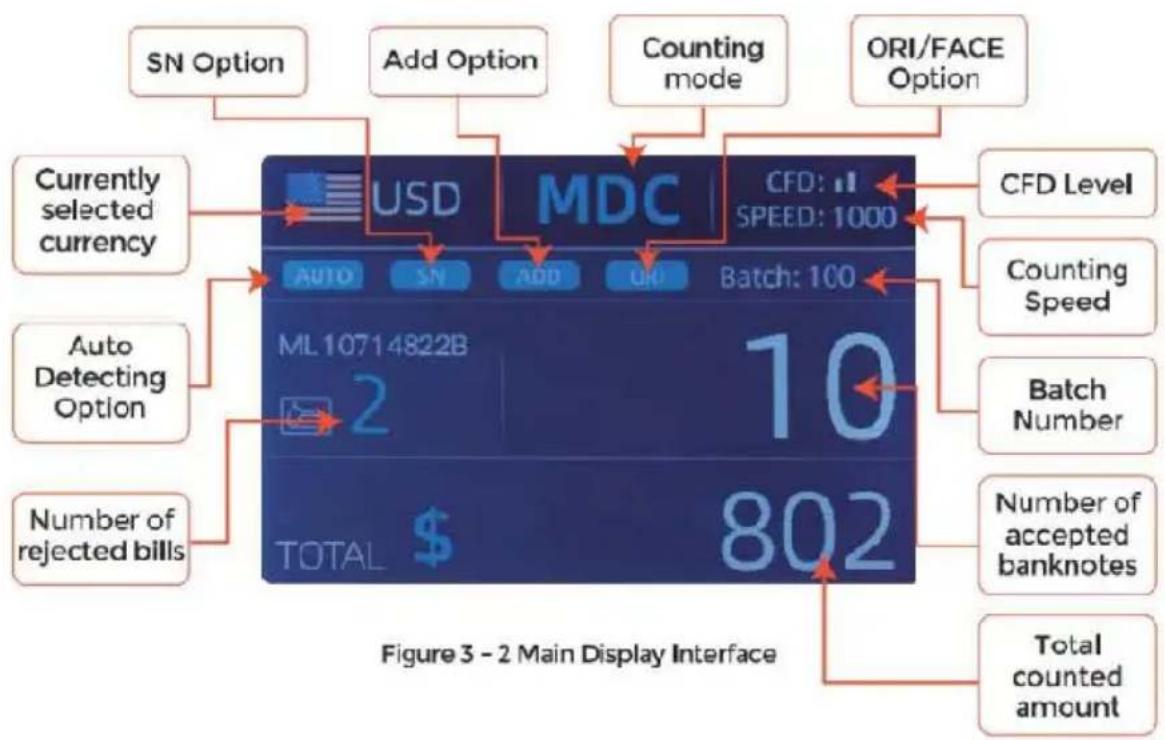

3.3 Mostrar Interfaz

4.0 Operativo Instrucciones

4.1 Puesta en marcha

Doblar en el interruptor después de conectar la máquina para fuente de alimentación. Primero, la máquina entra en el autocontrol. interfaz, como se muestra en Figura 4-

por favor esperar pacientemente para alrededor de 30 segundos, y la máquina voluntad girar el

rueda de procesamiento de billetes varias veces para realizar una autocomprobación, y entonces

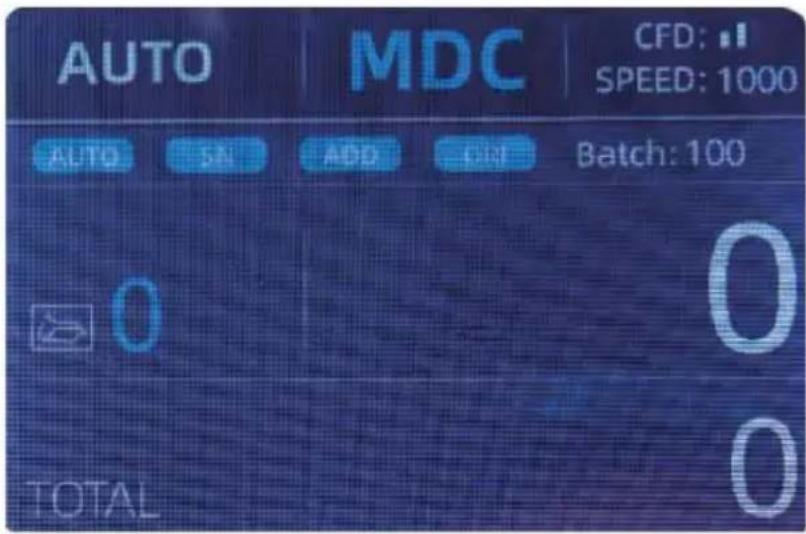

ingresar el principal interfaz como mostrado en Figura 4-7.

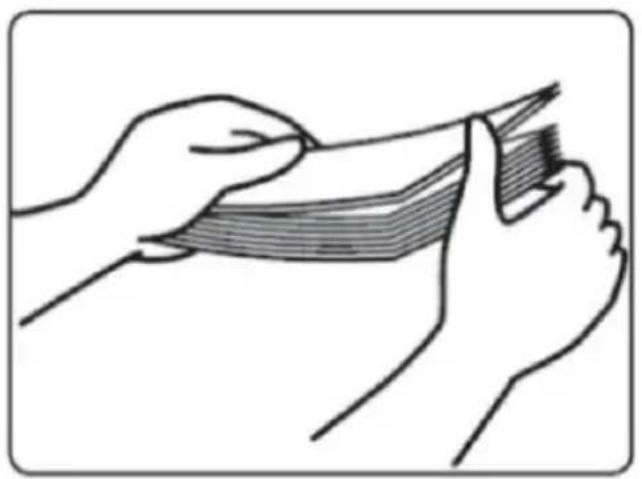

Eliminar los pliegues de notas antemano. Desparramar y separar las notas nuevas. Bueno para alguno de ellos son levelY adhesivo.

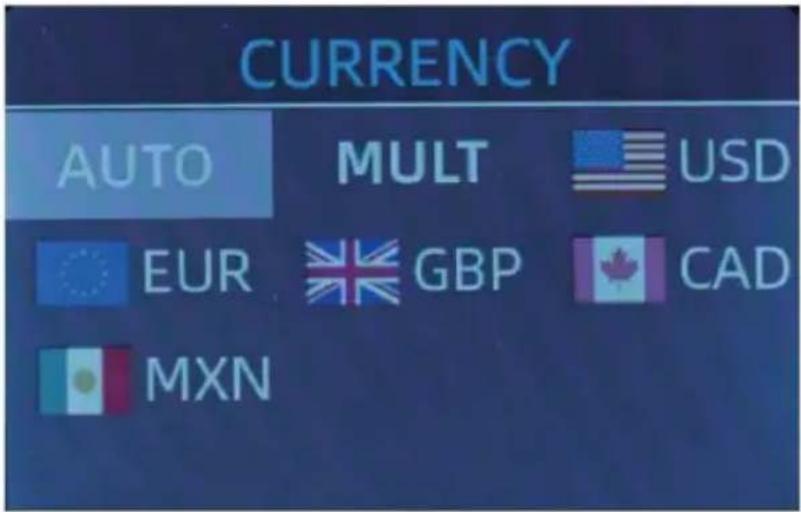

4.3 Selección de moneda

Prensa la tecla CANALLA para ingresar a la selección de divisa. Como se muestra en Figura 4-6,

la pantalla mostrará AUTO, MULT y las monedas instaladas. Presione las teclas ↔ para seleccionar el uno que necesite, presione la tecla MENÚ para confirmar

su selección.

4.3.1 AUTO (Modo de reconocimiento automático)

En el proceso de contar billetes, el contador utiliza el primer billete que pasa a través del sensor como regla de juicio para reconocer los billetes de todas las denominaciones de la misma moneda. Cuando billetes de

otras monedas son reconocidos, ellos van a ser enviados al paquete de rechazo.

La máquina puede solo reconocer todas las monedas mostradas en la divisa

selección de interfaz.

Ejemplo: Poner un puñado de billetes en la tolva del contador para contar. El

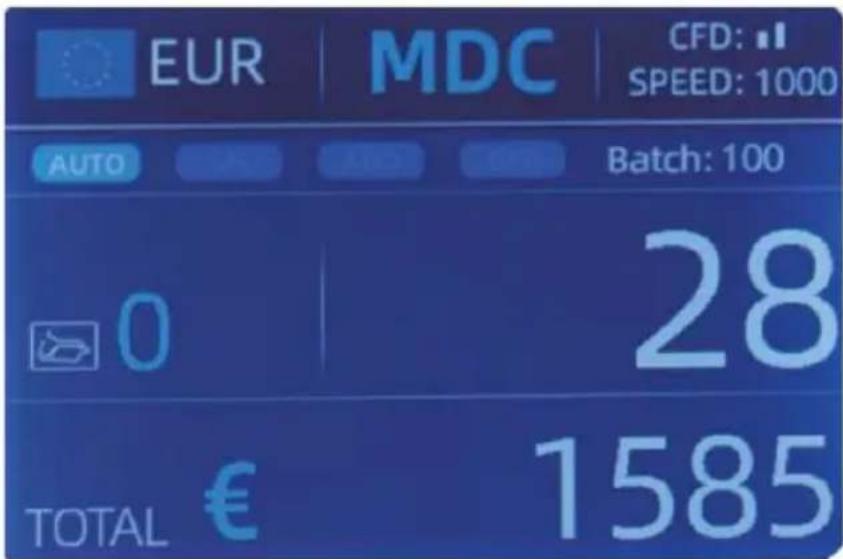

La interfaz del contador se muestra como Figura 4-8 al final de contar. La moneda en la esquina superior izquierda es identificada como Dólar estadounidense.

Saque el Dólar estadounidense del apilador, y entonces ponga el EUR en la máquina para contar. La pantalla se presenta como Figura 4-9.

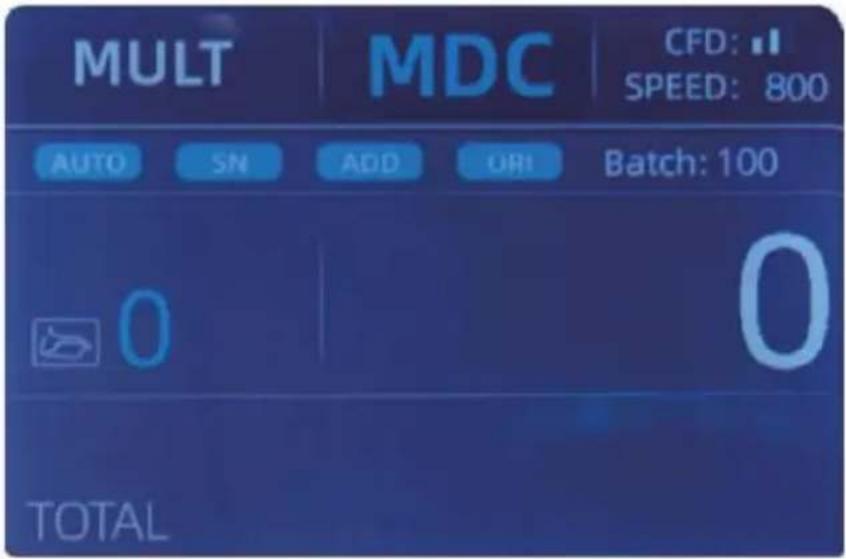

Conteo de mezclas multidivisa: Billetes de múltiples monedas son mezclados

juntos y puestos en el contador para contar. El contador puede reconocer todas

las primeras 3 monedas mostradas en la selección de moneda de la interfaz.

Nota: solo el modo MDC es eficaz en el Modo multidivisa.

Ejemplo: ponga un puñado de billetes (incluyendo USD, EUR, GBP) en la tolva para contar. La interfaz del contador se muestra como la siguiente.

4.3.3 Memoria no volátil para el modo de divisa

La configuración del modo de divisa es no volátil. Por ejemplo, si usted coloca

la unidad en modo multidivisa antes de apagar el contador, la próxima vez

el contador estará en modo de conteo multidivisa después de encenderse. Es muy

conveniente que usted no necesite volver a seleccionar la moneda cada vez que

se encienda.

4.4 Selección de modos de conteo

Después de que la máquina se activa, el gráfico de retraso y moneda aparece en la

esquina superior izquierda, indicando que la máquina está en el modo de conteo de moneda actual.

modo de conteo.

El modo predeterminado es el modo MDcm. Pulsando la tecla MODE del panel de control,

se pueden cambiar cíclicamente tres modos de conteo y los 4 modos de conteo

modos se conmutan cíclicamente según la secuencia MDC-CNT-SDC-SDCV.

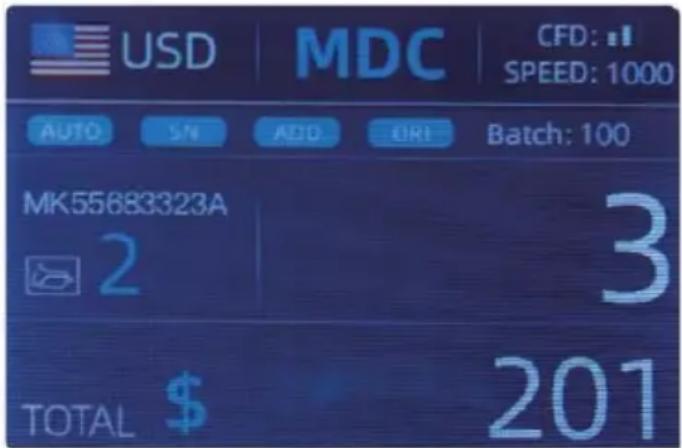

4.4.1 Modo MDC

Como se muestra en la siguiente figura, el contador está en modo MDC.

En este modo,

el contador cuenta los billetes de todas las denominaciones de la divisa seleccionada,

y el total de la cantidad y el número de billetes se muestra en

la pantalla. Los billetes u otras monedas sospechosas no serán enviados al

reflexionar bolsillo. En este modo, el contador tiene 2 velocidades de conteo (800/1000

unidades/min) opciones

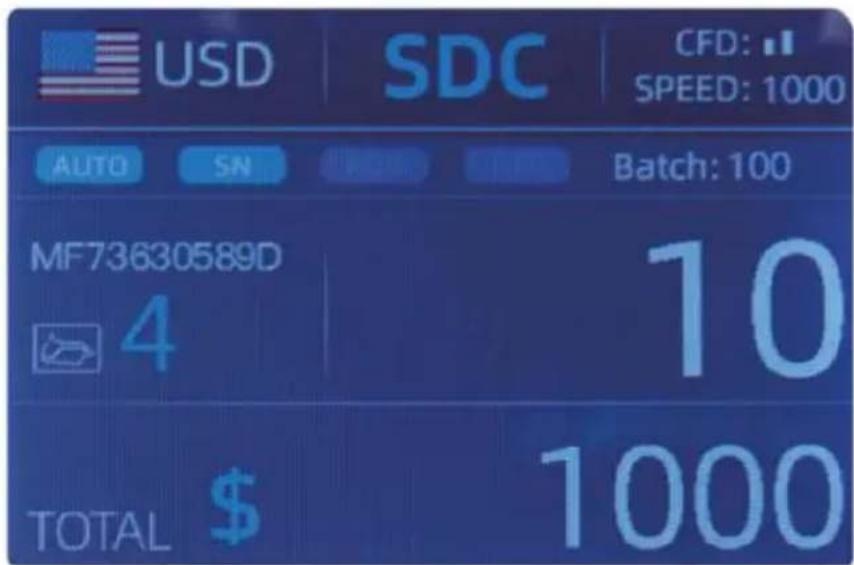

Como se muestra en la siguiente figura, el contador está en modo COSUDE. Este modo

permite al usuario contar y clasificar los billetes por una denominación

que se determina automáticamente por el primer billete escaneado en un montón. Esto

puede ser útil para asegurarse de que no haya otra denominación de billete

en el lote grande de una denominación. El primer billete en la tolva

determina el conteo y la clasificación de denominación. Cada vez que un billete pasa

a través del contador y no se ajusta a la denominación determinada

por el primer billete, el contador lo reflejará en el bolsillo reflectante. El

total de cantidad y número de billetes se mostrará en la pantalla. En este modo, el contador tiene 2 opciones de velocidad de conteo (800/1000/minuto).

Figura 4 - 13 Modo SDC

4.4.3 Modo CNT

Como se muestra en la siguiente figura, el contador está en modo CNT. Este modo

no limita la moneda y cuenta solo el número de billetes. Funciona con doble función de detección de notas y sin función de detección de falsificación.

En el modo de conteo, tiene opciones de velocidad de conteo

(800/1000/1200 unidades/min).

Figura 4 - 14 Modo CNT

Nota: en el modo CNT, solo hay una función de detección de doble nota, pero no hay ninguna función de detección de falsificaciones.

4.4.4 Modo SDCV

Como se muestra en la figura, el contador está en modo SDCV. Este modo permite

al usuario contar y ordenar billetes por una versión que se determina automáticamente por el primer billete escaneado en una pila. Esto puede ser útil para

asegurarse de que no haya billetes de otras versiones en un fajo grande de una versión. El primer billete en la tolva determina el conteo y la

versión de clasificación. Cada vez que un billete pasa a través del contacto y no

se ajusta a la versión determinada por el primer billete, la máquina rechazará

este billete en el bolsillo de rechazo. La cantidad total y el número de billetes se mostrarán en la pantalla. En este modo, el contador tiene opciones de velocidad de conteo

(800/1000/min).

4.5 Función de conteo 5 opciones 4.5.1 Conteo automático de billetes

Presione la tecla AUTO para habilitar o deshabilitar el modo de conteo automático de billetes

en la interfaz principal.

Después de encender el contador, por defecto estará en el modo de conteo automático,

y se mostrará "AUTO" en la pantalla principal. En este modo, el contador

La tecla SN se utiliza para habilitar o desactivar la función de lectura de números de serie.

función en la interfaz principal.

Después de girar el interruptor de encendido, el valor predeterminado es girar en la función de lectura de números de serie.

Se mostrará un "SN" en la pantalla principal. El SN

La función de lectura de SN registra los números de serie únicos de los billetes contados.

Figura 4 - 17 Indicador de función SN

4.5.3 Función Agregar

Esta función está disponible presionando la tecla de aviso. Se utiliza para agregar los

resultados de conteo de múltiples conteos al total. Cuando la función Agregar está

activada, se mostrará un indicador "AGREGAR" en la pantalla principal. Presione

la tecla AGREGAR nuevamente para agregar la función.

Figura 4 - 18 Indicador de función Agregar

4.5.4 Función Cara

Esta función está disponible presionando la tecla CARA en modo COSUDE hasta que

"CARA" se visualice en la pantalla principal.

Permite al usuario ordenar los billetes según si están cargados

en la cara de la tolva hacia arriba o boca abajo. Esta primera nota en la tolva

determina la clasificación y la orientación de conteo. Si el primero a través de la

máquina se enfrenta hacia arriba, todas las notas en la tolva que se enfrentan hacia arriba terminarán arriba en

el apilador, y las otras notas terminarán arriba en el bolsillo reflectante. El total, número y valor se mostrarán en la pantalla principal.

4.5.5 Función de orientación

Esta función está disponible presionando la tecla ORI en modo COSUDE hasta que "ORI"

se muestre en la pantalla principal. Esta función permite al usuario contar y

ordenar los billetes por una de 4 orientaciones. La primera nota en la tolva determina la orientación de conteo. Cada vez que un billete atraviesa la máquina y no se ajusta a la orientación determinada por el primero

nota, la máquina reflejará esa nota en el bolsillo reflectante.

El total, cantidad

y número de las notas se mostrarán en la pantalla de inicio.

Figura 4-19 Indicador de función de orientación

4.5.6 Configuración de lote

Presione la tecla LOTE para seleccionar el número de lote en el conteo de billetes.

interfaz, la pantalla se muestra en la Figura 4-20. Presionando la tecla LOTE del panel de control, el número de lote se cambiará cíclicamente de acuerdo a la secuencia 100-50-0.

El número de lote se incrementará en 10 presionando la tecla -, o disminuirá en 10 presionando la tecla → hasta que se convierta en 0. Y se

incrementará en 1 presionando la tecla ↑, o disminuirá en 1 presionando la tecla ↓.

Presione la tecla ESC para volver a la interfaz principal si confirma el número de lote.

Figura 4-22 Indicador de número de lote

Nota: la capacidad máxima del apilador es de 200 facturas, por lo que el número de lote

debe ser menor o igual a 200.

La función de lote se utiliza para seleccionar una cantidad de lote para un proceso de conteo específico.

El contador cuenta un número preestablecido de billetes y luego detiene el

conteo cuando el número de lote ha sido alcanzado, incluso si las notas

permanecen en la tolva. Cuando los billetes se retiran del apilador, el contador continúa contando automáticamente hasta el lote preestablecido

número para crear otro lote.

4.6 Ajuste de velocidad de conteo

Hay cuatro opciones de velocidad de conteo: 1500, 1200, 1000 y 800 (nota:

1200 es la única opción en modo CNT). La velocidad por defecto es 1000 en

Tres modos. Si se requiere configuración, la velocidad de conteo diferente puede cambiarse presionando el botón VELOCIDAD en cualquier modo.

En el modo MDC, COSUDE o SDCV, presione la tecla REC sobre el terminal

de conteo para introducir la interfaz mostrada en la siguiente figura para comprobar los

detalles del conteo.

USD		MDC	Receive
No.	Denom	PCS	Amount
1	100	10	1000
2	50	0	0
3	20	6	120
4	10	1	10
5	5	2	10
6	2	0	0
7	1	1	1
TOTAL		20	1141

Figura 4 - 24 Información de denominación detallada

4.7.1 Controlar el número de serie

Como se muestra en la figura anterior, si la lectura del SN está en, presione la tecla REC

de nuevo, los números de serie de los billetes se mostrarán en la siguiente figura.

Presione las teclas ↓↑ para navegar por la lista de números de serie.

Cuando la impresora externa esté conectada y pueda imprimir, después

de contar, presione la tecla IMPRIMIR para ingresar a la interfaz de impresión mostrada en las siguientes figuras, y luego presione la tecla IMPRIMIR, la impresora comienza la impresión.

Hay 3 niveles de CFD ajustables. Al presionar la tecla CFD, el nivel de CFD aparecerá gráficamente en la esquina superior derecha y cambiará.

Nota: Nivel de CFD 0 significa sin detección de billetes falsos, la detección más estricta es el nivel 3.

5.0 Menú de configuración

Para ingresar al menú, presione prolongadamente la tecla MENÚ hasta que se emita un bip.

sonido, como se muestra en la siguiente cifra.

Figura 5-1 Interfaz de menú

El usuario usa las flechas para seleccionar el submenú al que desea ingresar, y presiona

la tecla MENÚ para confirmar, y presiona la tecla ESC

para abandonar.

5.1 Menú de servicio

Presione la tecla MENÚ para ingresar al menú de servicio. Se le solicitará que ingrese una contraseña con la siguiente interfaz. La contraseña por defecto es 9999.

Después de ingresar la contraseña, se mostrará la interfaz presentada en la Figura 5-3.

Use el cursor para seleccionar el submenú al que desea entrar, y

presione la tecla MENÚ para confirmar, y presione la tecla ESC para abandonar.

Como se muestra en la figura anterior,

Los valores de los sensores son solo para que el ingeniero verifique si algún sensor tiene

un mal funcionamiento. Si tiene algún problema

sobre el uso, por favor tome una foto de esta página y contáctenos.

5.1.2 Calibración CEI

Si se encuentran casos de errores de detección de billetes, por favor intente calibrar

la CEI. Los pasos de calibración de la CEI se muestran en la Figura 5-5.

El sensor de imagen de contacto (CEI) de la máquina ha sido calibrado

apropiadamente en la fábrica. Con el uso regular y básico, la sensibilidad del sensor

puede disminuir, lo que puede provocar errores de imagen. Para resolver el problema, el

contador puede ser recalibrado usando el papel de calibración blanco que vino

con la máquina.

5.1.3 Formas de onda de MG MT

Figura 5-6 Formas de onda de MG MT

5.1.4 Configuración de contraseña

Actualmente, la configuración de contraseña no puede ser cambiada por el usuario.

5.1.5 Diagnóstico automático

Figura 5-7 Diagnóstico automático

Esto es para fines de producción y servicio profesional.

5.1.6 Contador de PC y reinicio

Si selecciona "PC contado y Reiniciar", usted verá la siguiente interfaz. Esta

interfaz muestra la cantidad total de billetes contados en este contador desde

el último reinicio a cero. Proporcionamos una configuración oculta para distribuidores para borrar este

número para el servicio postventa.

5.1.7 Adquirir imagen CEI

Presione ↑ para navegar hacia arriba en la imagen CEI en blanco, y presione ↓ para navegar hacia abajo

en la imagen CEI, como se muestra en las siguientes figuras.

Esto es para fines de servicio.

5.1.8 Nivel de detección

Figura 5-10 Nivel CF

Como se muestra en la Figura 5-10, usted puede usar las teclas de dirección izquierda y derecha para seleccionar,

y las teclas de dirección arriba y abajo para cambiar los niveles de sensibilidad. El código divis en la parte derecha indica para qué moneda y cooperación.

Nota: Por favor, no cambie sin comunicarse con nosotros.

5.1.9 Dirección IP

Esto es solo para uso de ingeniería.

5.1.10 Atrás a configuración por defecto

Como se muestra en la Figura 5-12, presione la tecla MENÚ para reiniciar todos los ajustes que cambió antes.

5.2 Información de versión

Figura 5-13 Información de versión

Puede controlar la información de versión.

5.3 Configuración de hora

Figura 5-14 Configuración de hora

Puede configurar la fecha u hora según su preferencia.

5.4 Selección de idioma

Puede configurar el idioma que desee.

6.0 Actualización de programas

Se adopta el método de actualización mediante unidad flash USB para la mejora del software de este

producto. Por favor, actualice el software de acuerdo con los siguientes pasos

① El archivo de mejora debe moverse al directorio raíz de la unidad USB.

(Por favor, no cambie el nombre o formato del archivo de mejora, allí

No puedo ser dos o más archivos de mejora en el directorio raíz del disco.

② Inserte el disco USB en el interfaz USB en la parte trasera de la máquina. Asegúrese

de que la alimentación esté apagada antes de insertar el disco en el USB.

③ Encienda el contador y la máquina reconocerá automáticamente el

archivo de mejora. Tras el reconocimiento exitoso, la máquina leerá el archivo primero.

④ Y programe el archivo en el

⑤ Después de terminar la programación, desenchufe el disco USB y apague la máquina.

⑥ Encienda la máquina para ingresar a la interfaz principal. La mejora de software ha finalizado.

7.0 Mantenimiento

Después de encender la máquina, entrará en autochequeo automáticamente. Si la ventana preestablecida

muestra el código de error, o si los sensores están sucios, géneros o

discurso, es debido a polvo en la superficie o sensor obstruido por notas. Entonces

por favor limpie el polvo en la superficie con un cepillo o paño suave, o retire las notas

lejos. Luego reinicie la máquina.

ATENCIÓN:

① La unidad siempre debe estar doblada, apagada y desconectada del cable de alimentación.

antes de la limpieza. NO usar disolventes como diluyente, alcohol, etc. para limpiar

la máquina.

② La mayoría de los problemas operativos pueden evitarse con un cuidado regular y un mantenimiento

preventivo. Cuidar regularmente la máquina aumentará significativamente su

vida útil.

③ Para evitar problemas, asegúrese de que no haya clips metálicos ni bandas de goma en

los documentos que se van a contar. Asegúrese de seguir el procedimiento adecuado para cargar la

tolva.

④ Para obtener mejores resultados, se recomienda usar un soplador de aire y un cepillo de

cerdas suaves para eliminar cualquier polvo o escombros del interior de la unidad. Cuando

no use la máquina durante un período prolongado, cúbrala con una funda antipolvo

(no incluida con la unidad) para evitar que el polvo se asiente en el interior.

⑤ Todas las partes de la máquina necesitan cuidado diario y limpieza. Preste mucha atención a

los sensores, que son componentes delicados. Si hay polvo u otros elementos extraños en ellos,

se adhiere a los sensores, puede causar varios problemas durante la operación de la

máquina.

7.1 Limpieza de la máquina

Cualquier polvo, suciedad u otras sustancias que se peguen a los sensores interferirán con el

funcionamiento normal de los sensores y causarán resultados de conteo erróneos.

Por lo tanto, el sensor y el eje del rodillo deberán limpiarse con

herramientas de limpieza según sea necesario cada día.

Por favor, desconecte la alimentación antes de la limpieza para prevenir descargas eléctricas u

otros accidentes por lesiones.

Por favor, no utilice químicos como benceno, diluyente o agua.

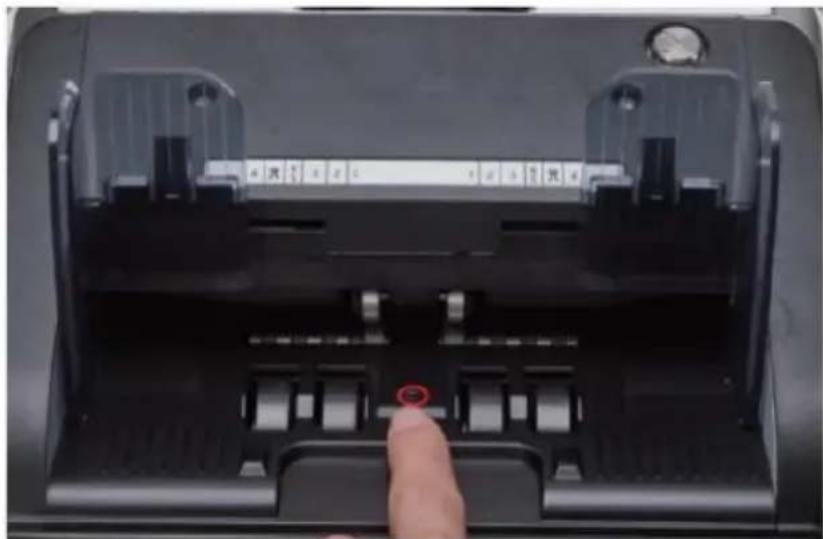

7.1.1 Limpieza de la tolva

Hay 3 partes que necesitan limpiarse en la tolva: el sensor de la tolva, la rueda de procesamiento de billetes y la entrada de billetes.

1) Sensor de la tolva.

7.1.2 Limpieza del apilador y el bolsillo de rechazo

Como se muestra en la siguiente figura, limpie el apilador y el paquete de rechazo con nylon.

cepillar o limpieza con paño. Enfocar en el marcado áreas

1. jalar el manejar de contraportada a abierto el contraportada.

1. Como mostrado en el siguiente cifras, limpio el marcado con limpiez coth o nylon cepillar respectivamente.

Nota: Para el CEI Sensores, él es recomendado _ a usado limpieza paño a limpio a ellos, como mostrado en las siguientes cifras.

1. cierra el cubrir y finalizar el _ máquina limpieza

Pestaña|e 7-1 error códigos

código	Mensaje de error	Manejo Método (Recomendación)
E1	ultravioleta Falla	Eliminar el billete de banco, limpio el sensor ultravioleta
E2	Doble Notas	Si el errores ocurre frecuentemente, ajuste el tornillo hacia laen sentido antihorario para disminuir el alimentación brecha.
E3/E8	cadena Notas
E4	Medio Nota	Eliminar el billete de banco
E1 0	Imagen Error	limpi o el CEI sensores, y calib rar el CEI
E1 1/E12	Denominación Error	Eliminar el billete de banco, limpio el CEI Sensllevar a cabo el CEI Calibración de sensorrecoger el datos de el nud o de prohibido
E13	Rostro Reconocimiento Error
E14	tamaño Reconocimiento Error
E15	orientación Reconocimiento Error
E20	MONTE Error	Eliminar el billete de banco,limpio o reemplazar el MC Sensores _
E21	MCI Error
E22	MC 2 Error
E23	MC 3 Error
E24	mg 4 error
E30/E61	IR Error	Eliminar el billete de banco, limpio el CEI Sensllevar a cabo el CEI Calibración recolectar datos de el billete de banco

En el proceso de uso del contador, el encimera puede mostrar anorm estado y

mostrar el error códigos en el pantalla. El descripción del error códigos el relacionado manejo método es mostrado en pestaña Es decir 7-1.

7.3 Bill Mermelada

Si el facturas son atascado adentro el máquina , Por favor doblar fuera de la máquina y abierto

el contraportada para tomar el apretado facturas.

Hay varios condiciones para hacer el mermelada de billetes sucedió

①La factura tamaño es ofuera de la rango de acuerdo a a contador específico catión.

② El billete de banco es dañado con diferente maneras semejante como falt de esquina , cinta,

agu jero, lágrima y doblada. Como mostrado en Cifra 7-9, él es no recomendado a contar

este amable de facturas.

③El billete de entrada es tan pequeño que el billete de banco no puede pasar suavemente. En este caso, usted necesita ajustar el rodillo giratorio en sentido contrario

de acuerdo a la sección 7.4

④ Otra operación anormal o hay algo desconocido dentro del contador.

algo dentro de la encimera, usted necesita abrir la contraportada para controlar, y

7.4 Alimentación Calibración de espacios

El tornillo se usa para controlar el ancho de la alimentación de la brecha. El ancho se

convertirá menor al girar el tornillo hacia las agujas del reloj, de lo contrario, se

convertirá más grande.

Por favor ajuste la alimentación de la brecha siguiendo los siguientes pasos.

① Detenga el auto contando primero.

② Inserte un billete de banco entre el rodillo para controlar si el billete de banco

puede ser insertado suavemente como se muestra en la siguiente

③ Si el billete de banco es difícil de insertar, eso significa que la alimentación de la brecha es también pequeña, por favor gire el tornillo hacia las agujas del reloj hasta que el billete de banco pueda ser insertado

sin problemas. Si la alimentación es demasiado grande, entonces dos o más billetes pueden ser

Inserte en la abertura de alimentación; por favor, gire el tornillo en sentido antihorario hasta que la abertura solo permita insertar un billete.

④ Use un billete para comprobar los otros lados de la abertura entre los rodillos, asegurándose de que el billete pueda insertarse en ambos lados de la abertura de alimentación sin problemas.

Tener la abertura de alimentación correcta y equilibrada asegurará un conteo suave

y una operación sin problemas. Se recomiendan pruebas y ensayos de error antes

de realizar el ajuste final y comenzar el conteo.

También puede realizar este ajuste cuando los billetes no se alimentan

suavemente a través de la máquina o cuando ocurren varios mensajes de error

con frecuencia, como Error de Billete Doble, Error de Nota o Error de Nota.

Otras razones que podrían requerir reajustar la abertura de alimentación son:

- Contar billetes nuevos o en condiciones nuevas

- Contar billetes en malas condiciones físicas

- Contar billetes de polímero y billetes de papel juntos

7.5 Calibración CEI

La calibración CEI es necesaria cuando hay muchos errores durante el proceso de conteo de billetes

de banco.

① Por favor, ingrese al menú de interfaz presionando la tecla MENÚ durante aproximadamente 5

segundos. Y vaya al menú de servicio con la contraseña "9999", como se muestra en

las siguientes figuras.

Figura 7 - 16 Menú principal

② Haga clic en la opción "CEI Calibración"; la pantalla se mostrará en la siguiente figura.

③ Abra la cubierta trasera para limpiar los sensores CEI con un paño de limpieza.

④ Coloque el papel de calibración CEI (papel blanco) adentro y cierre la cubierta trasera.

⑤ Comience la calibración CEI presionando el botón "REANUDAR".

⑥ Después de finalizar, retire el papel de calibración y cierre la cubierta, y

entonces apague la máquina.

⑦ Encienda la máquina para terminar la calibración CIS.

7.6 Volver a la configuración predeterminada

Después de ajustar bien el tornillo y la calibración CEI, si aún hay algunos errores o el conteo no es correcto, regresar al modo de configuración predeterminada de fábrica es

requerido.

① Ingrese al menú de interfaz y vaya al menú de servicio con la contraseña "9999", como se muestra en las siguientes figuras.

Figura 7 - 23 Menú de servicio

② Como se muestra en la figura anterior, elegir "0. Volver a la configuración por defecto" e ingresar la

clave del menú. Accederá a la siguiente pantalla.

③ Pulse la tecla REANUDAR, la máquina reiniciará todos los ajustes modificados anteriormente.

④ Vuelva a la pantalla principal y use su dedo para tocar el sensor de la tolva. Las ruedas y los rodillos de procesamiento funcionarán durante un tiempo.

La máquina de billetes tardará unos segundos en realizar una autocomprobación, con

las ruedas de conteo girando después de encenderse. La máquina comprobará los

sensores. Los siguientes errores pueden ocurrir si los sensores están obstruidos o

dañados.

7.7.1 Error del sensor de la tolva

Si las ruedas de la tolva giran continuamente y luego se detienen con el mensaje "sensor error" o "principal motor error" en la pantalla, significa que el sensor de la tolva es demasiado sensible.

Por favor, use un marcador para pintar un pequeño punto en el sensor de la tolva, como se muestra en la

figura anterior.

Si las ruedas no se mueven cuando coloca el billete en la tolva con el

conteo automático habilitado, significa que el sensor de la tolva no funciona.

7.7.2 Error del sensor apilador

Si el impulso siempre se hila, o el "Error del sensor apilador" se indica en la pantalla, eso significa que el sensor del apilador no funciona o es demasiado sensible.

7.7.3 Error del sensor de conteo

Si el número de billetes contados siempre es incorrecto, o el "Error del motor principal

" se muestra en la pantalla, eso significa que el sensor de conteo no funciona correctamente. Por favor, limpie la máquina primero.

Si el error aún ocurre, por favor contacte con nosotros para la reparación de la máquina.

8.0 Parámetros técnicos

Detección de falsificaciones	Imagen (2 CEI Sensores ), Magnético , infrarrojo , Ultraviolet
Monedas disponibles	Dólar estadounidense EUR GBP CAD MXN AUD Guay
opciones	Térmico conexión de impresora
software mejora	actualizado por memoria USB conducir
Interfaz	RS -232: impresiónUSB: software mejora , contando registro almacenamiento
LCD Mostrar	3 . 5 pulgadas TFT mostrar , 320x480
teclado	Tocar panel tecladotecla de encendido: apoyar modo < ->trabajando modo _
Capacidad de tolva	500 facturas
capacidad del apilador	200 facturas
Bolsillo reflectante j capacidad	80 facturas
contando Modo	MDC (Mezclado Denominación contando ), COSUDE (soltero Denominacióncontando) , CNT (Conteo de números solo) , SDCV (único Denominación contando por versión)
contando Funciones	orientaci ón, Rostro , Lote , Agregar
velocidad de conteo	800 , 1000 unidades / min ( MDC & COSUDE MODO )
	800 , 1000 , 1200 unidades / min ( CNT MODO Solo )
tamaño de contable No es	50x1 10 ~ 90x1 90 milímetros
Grosor de contable sin pruebas	0,075-0,15 milímetros
el consumo de energía	<80W
fuente de alimentación	C.A. 100V-240V,50 -60Hz _
certificaciones	CE , FCC , ROHS , BCE
Peso bruto	11 . 71 kg
Dimensión	434x383x41 8mm

VEVOR®

HERRAMIENTAS RESISTENTES, PRECIO REDUCIDO

Soporte técnico y certificado de garantía electrónico www.vevor.com/support

Hecho en China

VEVOR®

HERRAMIENTAS RESISTENTES, PRECIO REDUCIDO
