INSTRUKCJA OBSŁUGI AL-K07 Vevor
Techniczne wsparcie i Certyfikat e-gwarancji: www.vevor.com/wsparcie

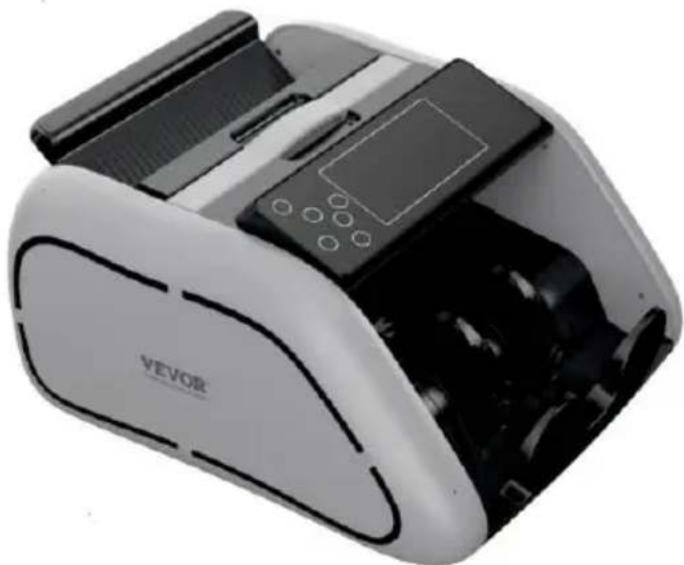

Licznik banknotów
Instrukcja obsługi
AL-K07
Kontynuujemy, aby być zobowiązanym do zapewnienia narzędzi z konkurencyjną ceną. "Ratować połowę", "Połowa ceny" lub jakiekolwiek inne podobne wyrażenia przez nas tylko reprezentują jakieś oszacowanie oszczędności, jakie możesz uzyskać przy zakupie określonego narzędzia od nas w porównaniu do małych szczytowych marek i niekoniecznie oznaczają pokrycie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy o dokładnej weryfikacji, kiedy składasz zamówienie u nas, czy faktycznie oszczędzasz połowę w porównaniu z czołówką marek.
MODEL: AL-K07
To jest oryginalna instrukcja. Proszę przeczytać wszystkie instrukcje w podręczniku
ostrożnie przed użyciem. VEVOR zastrzega sobie prawo do interpretacji naszej
instrukcji obsługi. Wygląd produktu powinien być zgodny z
produktem otrzymanym. Proszę wybaczyć nam, że nie będziemy informować Cię ponownie, jeśli
istnieją jakiekolwiek aktualizacje technologii lub oprogramowania naszego produktu.
 | To urządzenie jest zgodne z część 15 z FCC Zasady. opJest pod ject Do the następny dwa warunki :( )Ten urządzeniemócnie powodować szkodliwy ingerencja , I (2)to urządzenie musizaakceptowaćkażdy ingerencja otrzymane, w tym interakcja _ To mócprzyczyna niepożądane operacja. |
 | PRAWIDŁOWA UTYLIZACJATen produkt podlega zaopatrzenie z europejski Dyrektywa2012/19/UE. Symbol przedstawiający wózek na kółkach koszskrzyżowane Poprzezwskazuje, że produkt wymaga oddzielnego odmawiać kolekcjaW the Unia Europejska. Dotyczy to produkt I Wszystko Akceoznaczone tym symbolem. Produkty oznaczone Jak taki mócwyrzucać razem ze zwykłymi odpadami domowymi, ale musiećpostawiony Do zgromadzenie- punkt recyklingu sprzętuelektrycznego I elektroniczny urządzenia. |
 | Zgodność to WE bezpieczeństwo certyfikat . |
Spis treści
1. Ogólne wprowadzenie 1
2. Ważne instrukcje dotyczące bezpieczeństwa ____ 1
3. Metoda obsługi 2
4. Prawidłowe podawanie banknotów ____ 2
5. Wprowadzenie do wyświetlacza 3
6. Wprowadzenie do funkcji 5
7. Regulacja płyty zasilającej 10
8. Kody błędów i rozwiązania 11
9. Częste problemy i ich rozwiązania 12
10. Ustawienia maszyny 13
11. Konserwacja 14
12. Funkcje i specyfikacje _ 15
1. Ogólne wprowadzenie
Licznik banknotów to doskonałe rozwiązanie do szybkiego, dokładnego i niezawodnego
procesu liczenia banknotów. To urządzenie jest awangardą naszej ewolucji w
technologii liczenia walut. Jego kompaktowy i elegancki design jest równie niezwykły
jak jego zintegrowana elektronika i wielofunkcyjne możliwości. Ale to coś więcej niż
tylko wygląd i zaawansowana technologicznie elektronika. Jest gotowy do obsługi bardzo wymagających
zadań, od księgowania dużych kwot gotówki, po dozowanie zwykłych rachunków w wielkich ilościach.
Moc do radykalnego zmniejszenia pracy i strat księgowych jest teraz w
zasięgu twoich rąk.
To urządzenie stanowi nieocenioną pomoc w bankach, kasynach, supermarketach, kinach, sklepach detalicznych i wielu innych środowiskach, gdzie pieniądze są używane.
Po otwarciu pudełka sprawdź, czy wszystkie elementy opisane poniżej są
dołączone. Jeśli jakikolwiek element jest uszkodzony lub zaginiony, skontaktuj się ze sprzedawcą, u którego urządzenie
zostało zakupione.
1. Urządzenie*
2. Instrukcja obsługi *1
3. Przewód zasilający*
4. szczotka do czyszczenia*1
5. Bezpiecznik*
- Zewnętrzny wyświetlacz*
2. Ważne instrukcje dotyczące bezpieczeństwa
Kiedy używasz tego urządzenia, podstawowe środki ostrożności powinny być zawsze
przestrzegane, aby zmniejszyć ryzyko pożaru, porażenia prądem lub obrażeń ciała, w tym
następujące:
- podłącz przewód zasilający do urządzenia, a następnie do źródła zasilania i włącz
przełącznik zasilania; urządzenie przeprowadzi samokontrolę, obracając rolki liczące
kilka razy. Na wyświetlaczu pojawi się liczba pokazująca ''' gdy urządzenie
jest gotowe.
- Aby uniknąć błędnego wykrywania, proszę sprawdzić i wyjąć banknoty przed
liczeniem, które są następujące:
- Zniszczone banknoty papierowe
- umyty notatki
- bardzo brudny notatki
4. Złamany notatki

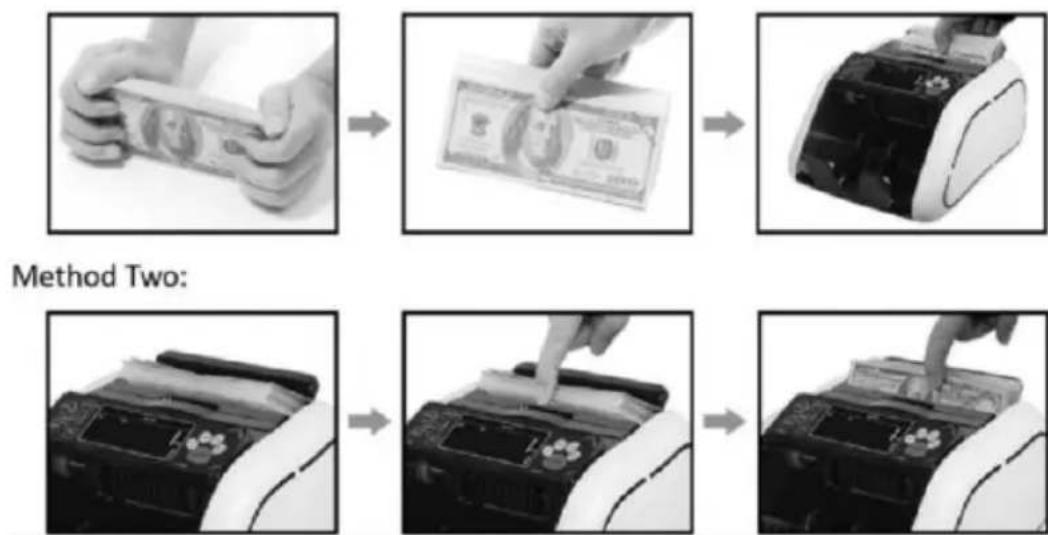

4. prawidłowe karmienie z banknotami
Banknoty muszą być czyste i umieszczone między prowadnicami.
Proszę zapoznaj się z poniższymi informacjami: Metoda:
5. Wprowadzenie

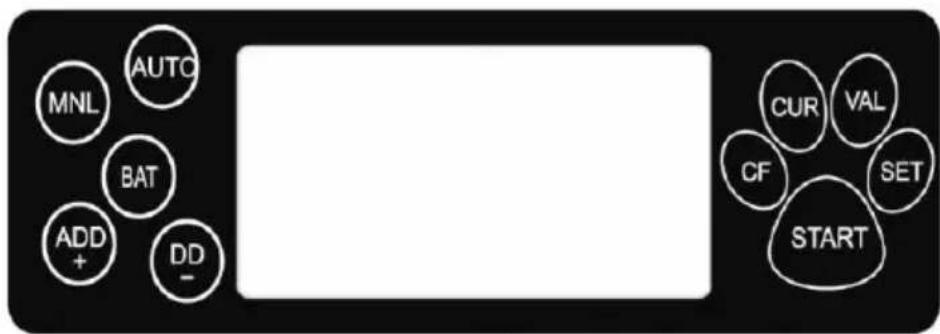

Przycisk „START”: Aby rozpocząć, naciśnij przycisk „START”. Po umieszczeniu banknotów w zbiorniku.
Przycisk „DODAJ”: naciśnij ten przycisk, aby włączyć/wyłączyć funkcję ADD.
Przycisk „+”: w trybie ustawień naciśnij raz „+”, aby dodać „1”. Jeśli przytrzymasz wciśnięty, numer parametru będzie dodawany bez przerwy. W trybie obliczania wartości naciśnij „+”, aby wybrać nominał.
Przycisk „BAT”: naciśnij ten przycisk, aby włączyć/wyłączyć funkcję PARTIA. Najpierw naciśnij 100→50→20→zrezygnuj z trybu serii.
Przycisk „AUTO”: Maszyna zaczyna liczyć automatycznie, gdy banknoty są umieszczone w zbiorniku.
Przycisk „DD”: naciśnij ten przycisk, aby włączyć/wyłączyć wykrywanie DD. Wykrywanie DD potrafi sortować banknoty, których szerokość różni się od pierwszej nuty o więcej niż 5 mm.
„-”: w trybie ustawień, naciśnij „-” raz, aby zmniejszyć o „1”. Jeśli przytrzymasz
przycisk wciśnięty, numer parametru będzie się zmniejszał bez przerwy.
W trybie obliczania wartości, naciśnij „-”, aby wybrać nominał. Przycisk „CF”
służy do włączania/wyłączania wykrywania UV i
podczerwieni.
Przycisk „OUR”: naciśnij ten przycisk, aby wybrać walutę.
Przycisk „VAL”: naciśnij ten przycisk, aby wejść w tryb obliczania wartości obiegowej; naciśnij przycisk przez 3 sekundy, aby wyjść z trybu obliczania wartości. W tym czasie możesz nacisnąć przycisk DODAJ, aby dodać do całkowitej wartości.
„SET”: naciśnij ten przycisk, aby wejść w modyfikację czułości czujników.
Przycisk „START”: naciśnij ten przycisk, aby wyczyścić licznik lub rozpocząć liczenie.

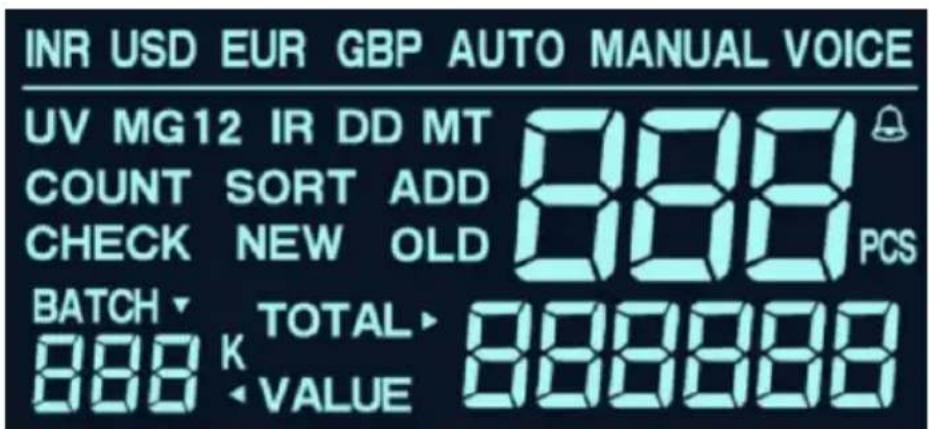

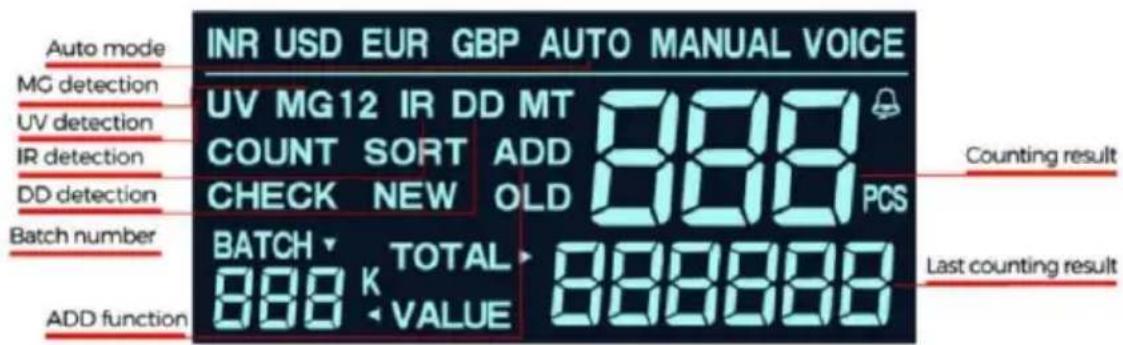

Wyświetlacz:
6. Wprowadzenie do funkcji
Funkcja liczenia
Gdy banknoty są prawidłowo umieszczone na platformie zasypowej, maszyna zacznie
liczyć automatycznie. Liczba policzonych banknotów będzie pokazana na
wyświetlaczu. Ponadto, gdy banknoty zostaną usunięte z układarki,
wyświetlacz licznika zostanie wyczyszczony i wyświetlanie partii z kolei pokaże ich liczbę
ostatnie przeliczone rachunki zamiast.
Funkcja wykrywania UV (ultrafiolet)
Funkcja wykrywania UV jest wybierana lub odznaczana przez naciśnięcie przycisku UV
w konsoli funkcji. Funkcja ta umożliwia sprawdzenie typów banknotów, które zawierają funkcje.
Domyślnie funkcja UV jest automatycznie włączana po włączeniu zasilania urządzenia
w górę. Jeśli maszyna wykryje podejrzany rachunek, to będzie opcje nie emitować
sygnał dźwiękowy. Wyświetlacz pokaże wiadomość „A” lub „E10”, alarmując
użytkownika o obecności podejrzanego rachunku. Usuń fałszywy banknot i naciśnij
„START”, aby kontynuować liczenie
Funkcja wykrywania MG (magnetycznego)
Funkcja wykrywania MG jest zaznaczona lub odznaczona przez naciśnięcie przycisku MG
w konsoli funkcji. Funkcja MG jest w stanie sprawdzić wszystkie typy banknotów zawierające funkcje MG.
Domyślnie funkcja MG jest uruchamiana automatycznie włączana, gdy urządzenie jest zasilane
w górę. Jeśli maszyna wykryje podróbkę rachunku, to będzie liczyć i emitować
sygnał dźwiękowy. Wyświetlacz pokaże wiadomość „b” lub „E6x”, alarmując użytkownika o obecności podejrzanego rachunku. Usunąć podejrzany banknot.
START", aby kontynuować korzystanie z usługi.
Funkcja wykrywania IR (podczerwieni).
Funkcję wykrywania IR można wybrać lub anulować, naciskając przycisk podczerwieni.
Funkcja konsoli. Wykrywanie podczerwieni jest również używane do wykrywania podwójnej notatki.
Domyślnie funkcja IR jest automatycznie włączana, gdy jednostka jest
zasilana. Jeśli maszyna wykryje podwójną nutę, przestanie się liczyć i wyemituje sygnał dźwiękowy. Na wyświetlaczu pojawi się komunikat „C” lub „ECO”, ostrzegając użytkownika o obecności podejrzanych pieniędzy. Wyjmij fałszywe pieniądze i naciśnij „START”, aby kontynuować liczenie.
Funkcja wykrywania DD.
Funkcja wykrywania DD jest zaznaczona lub odznaczona przez naciśnięcie przycisku DD w konsoli funkcji. Wykrywanie DD jest używane do wykrywania banknotów o różnej szerokości.
Dzięki tej funkcji szerokość pierwszego zliczonego banknotu zostanie zapamiętana.
Jeśli zostanie wykryty szerszy lub węższy banknot (różnica szerokości musi być większa niż 5 mm), maszyna przestanie liczyć i wyemituje sygnał dźwiękowy.
Wyświetlacz będzie pokazywał wiadomość „D” lub „E8X”, alarmując użytkownika o obecności podejrzanych pieniędzy. Usuń fałszywe pieniądze i naciśnij „START”, aby
kontynuować liczenie.
Funkcja obliczania wartości całkowitej.
Funkcja obliczania wartości całkowitej jest zaznaczona lub odznaczona przez naciśnięcie przycisku WARTOŚĆ w konsoli funkcji. Przytrzymanie przycisku WARTOŚĆ przez 2
sekund, aby wyjść z tej funkcji.
Poprzez tę funkcję użytkownik musi nacisnąć przycisk A, aby wybrać określenie ręcznie. Na przykład, gdy wybierzesz 100 i policzysz 10 sztuk po 100, wyświetlacz będzie pokazywać całkowitą wartość 100. Proszę zauważyć, że gdy wybierzesz
100, musisz liczyć 100, ponieważ jeśli umieścisz inne określenie, jak na przykład 20 itp., maszyna również będzie zapamiętać to jako 100.
W ramach funkcji obliczeniowej użytkownik może włączyć funkcję DA, jeśli chcesz policzyć wiele wyznań. Wtedy użytkownik może naciskać przycisk WARTOŚĆ lub przycisk „...” lub „-”, aby
wybrać odpowiednio nominał, a całkowita wartość nie będzie jasną sprawą. Następne banknoty umieszczone w lejku zostaną policzone i dodane do
poprzedniej wartości całkowitej.
Uruchomienie automatyczne lub ręczne – tryb zabawy
Tryb automatycznego startu:
Maszyna zaczyna liczyć automatycznie, gdy banknoty są umieszczone w zbiorniku.
Tryb ręcznego startu:
Naciśnij przycisk Start, aby rozpocząć liczenie po umieszczeniu banknotów w zbiorniku.
Funkcja wsadowa
Funkcja serii może być wybrana lub odznaczona przez naciśnięcie przycisku „Pakiet”.
Numer partii jest pokazywany na wyświetlaczu partii.
Pierwsze naciśnięcie: numer partii wynosi 100.
drugie naciśnięcie: numer partii to 50
Trzecie naciśnięcie: numer partii wynosi 20
Czwarte naciśnięcie: numer partii to 10
Piąte naciśnięcie: funkcja wsadowa zostaje odwołana.
Ilość partii może być ustawiona przez przycisk „pilny lub” - aby zwiększyć lub zmniejszyć numer partii, trzymaj przycisk „pilny lub” przez 2 sekundy, numer partii może wzrosnąć lub zmniejszyć się bez
przerwy.
Jeśli maszyna ma klawisze numeryczne, możesz ustawić numer serii znacznie wygodniej.
Aby wyczyścić tę funkcję, naciśnij przycisk „SERIA” aż wskaźnik zostanie wyłączony.
W trybie liczenia partii, gdy zbiornik jest załadowany, maszyna rozpocznie liczenie i zatrzyma się, gdy zliczona ilość osiągnie ustawioną
ilość partii.
Aby powtórzyć operację liczenia partii w ramach tego samego ustawienia ilości partii, po prostu wyjmij przeliczone banknoty z układarki. Maszyna wrzuci następną grupę banknotów przy tych samych ustawieniach.
Jeśli chcesz kontynuować grupowanie bez usuwania banknotów z prasy układającej, naciśnij przycisk „POCZĄTEK”.
Funkcja ADD
Funkcję dodawania można wykonać za pomocą przycisku „DODAJ” (wskaźnik musi świecić). W tym przypadku następne banknoty umieszczone w lejku zostaną policzone i dodane do poprzednio zliczonej ilości. Całkowita kwota dodanych banknotów zostanie pokazana na ekranie licznika. Aby zamknąć funkcję, naciśnij przycisk „DODAJ” (wskaźnik musi być wyłączony).
Wykrywanie półnut jest domyślnie włączane automatycznie, gdy maszyna jest włączona. Gdy maszyna wykryje półnutę podczas liczenia, zatrzyma się i wyemituje sygnał dźwiękowy, a wyświetlacz pokaże wiadomość "Lub
E 4", alarmując użytkownika o obecności podejrzanego banknotu. Usuń
podejrzany banknot i naciśnij przycisk "Start", aby kontynuować liczenie. Proszę zauważyć, że podejrzane pieniądze zostaną dodane do przeliczonej ilości.
Wykrywanie nut łańcuchowych
Wykrywanie nut łańcuchowych jest włączane automatycznie domyślnie, gdy
maszyna jest włączona. Gdy maszyna wykryje nutę łańcuchową podczas liczenia, zatrzyma się i wyemituje sygnał dźwiękowy, a wyświetlacz pokaże wiadomość "D IEBx", powiadamiając użytkownika o obecności podejrzanego banknotu. Usuń podejrzany banknot i naciśnij przycisk "Start", aby kontynuować liczenie. Proszę zauważyć, że podejrzane pieniądze zostaną dodane do przeliczonej ilości.
Funkcja wykrywania podwójnej nuty
Wykrywanie podwójnej nuty jest automatycznie włączone domyślnie, gdy
maszyna jest włączona. Gdy maszyna wykryje podwójną nutę podczas liczenia,
zatrzyma się i wyemituje sygnał dźwiękowy, a wyświetlacz pokaże wiadomość "c"
lub "EKO", alarmując użytkownika o obecności podejrzanego banknotu. Usuń
podejrzany banknot i naciśnij przycisk "START", aby kontynuować liczenie. Proszę
zauważyć, że podejrzane banknoty zostaną dodane do przeliczonej ilości.
7. Regulacja płyty zasypowej
Gdy podawanie banknotów nie jest płynne lub liczenie banknotów jest niedokładne, może
Być rozwiązany poprzez regulację pionową, dopasowując śrubokręt w przerwę
pomiędzy gumą oporową a gumowym kółkiem. Następnie możesz włożyć banknot
i trzymać go, jeśli maszyna jest sprawna.
Obróć go zgodnie z ruchem wskazówek zegara, aby zmniejszyć szczelinę w celu zwiększenia tarcia (ciasno).
Obróć go w kierunku przeciwnym do ruchu wskazówek zegara, aby zwiększyć szczelinę i zmniejszyć tarcie (luźno).
8. Błąd Ⓚ Kod I Rozwiązanie
Maszyna może wyświetlić kod błędu podczas liczenia, co oznacza, że jest
problem z maszyną. Aby znaleźć sposób na rozwiązanie tego problemu, zapoznaj się z poniższą tabelą.
Rodzaje problemów wymienione powyżej mogą być spowodowane przez
pył lub brud w środku maszyny. Dlatego utrzymanie maszyny w czystości jest wysoce zalecane.
9. Częste problemy i ich rozwiązania
Zanim przystąpisz do konserwacji, sprawdź problemy jak poniżej:
Uwaga: zanim rozwiążesz problem, musisz wyłączyć wyłącznik zasilania i odłączyć wtyczkę od
gniazdka.
10. Ustawienia maszyny
UV MG Sensivity adjustment:
UV sensitivity adjustment: press the "SET" button for about 1.5 seconds, the display will show "A---", then press "+" or "-" to increase or decrease the parameter.
If the parameter is larger, the sensitivity will be lower. If the parameter is smaller, the sensitivity will be higher.
US DMG sensitivity adjustment: press the "SET" button for about 1.5 seconds, the display will show "A---", continue to press the "SET" button until the
display shows "b 2 - 2", then press "+" or "-" to increase or decrease the parameter.
If the parameter is larger, the MG sensitivity will be higher; if the parameter is smaller, the MG sensitivity will be lower.
EU RMG sensitivity adjustment: press the "SET" button for about 1.5 seconds, the display will show "A---", continue to press the "SET" button until the display shows "b 3 - 2", then press "+" or "-" to increase or decrease the parameter.
If the parameter is larger, the MG sensitivity will be higher; if the parameter is smaller, the MG sensitivity will be lower.
NOTE: after completing the settings, please place your finger on the tank sensor and the roller will start, then the setting will be saved.
Wave note: included in the price or not?
Turn on the machine, then press the "SET" and "SERIA" buttons at the same time
until the display shows "H -C 0o", then press "SET" twice, the display will show "- 02", press "-" to change "1" to "0".
Then place your finger on the tank sensor and the roller will start, the setting will be saved and the result will be counted, and the false alarm will not be activated. Note:
Turn on or off the voice function:
Method one: press "SET" for a moment when the display shows "VOICE", that means the voice function is on. When the display does not show "VOICE", that means the voice function is off.
Metoda druga: naciskaj dalej przycisk „START/VOICE”, następnie włącz maszynę, aby wyłączyć funkcję głosową.
Ustawienia fabryczne: _ _
Naciśnij jednocześnie przyciski „DD”, „SERIA” i „POCZĄTEK”, a następnie włącz maszynę.
Gdy na wyświetlaczu pojawi się „dEFAU”, oznacza to, że maszyna została przywrócona do ustawień fabrycznych.
11. Konserwacja
- Nie obsługiwać urządzenia w obszarach o wysokiej temperaturze lub wysokiej wilgotności, ponieważ może to spowodować odmowę pracy maszyny lub uniemożliwić dokładne liczenie.
- Jeśli nie używasz urządzenia przez dłuższy czas, wyjmij wtyczkę z gniazdka ściennego.
- Nigdy nie obsługuj urządzenia w silnym świetle. Często czyść maszynę po wyłączeniu i odłączeniu jej od zasilania.
- Nie używaj tego produktu w miejscach, gdzie może być narażony na działanie wody lub innych płynów.
- Odłącz produkt od gniazdka ściennego przed czyszczeniem. Nie używaj płynnych środków czyszczących ani środków czyszczących w aerozolu. Wilgoć może spowodować uszkodzenie.
12. Cechy i dane techniczne
Funkcje:
Automatyczny start, zatrzymanie i zerowanie
Automatyczne wykrywanie za pomocą UV (ultrafiolet), MG (magnetyczny) i MT (gwint metalowy)
Podczas liczenia
w półnuty
Wykrywanie podwójnych nut za pomocą systemu detekcji R (podczerwień).
Wi dodaj partię i funkcja samokontroli
LCD _ _ zmiana koloru na czerwony po wykryciu podróbki notatka
się do większości walut na świecie
specyfikacja:
•Temperatura otoczenia: 0°C-40°C
- Wilgotność otoczenia: 25%-80%
- System zasilania: RolerFrictionsystem
·Pojemność zbiornika: 100 starych banknotów lub 200 nowych rachunków
- pojemność układarki: 100 starych rachunków lub 200 nowych rachunków
·prędkość liczenia: 1000 szt./minutę
- rozmiar policzonych rachunków: 50 mm × 110 mm -90 mm × 170 mm
- Grubość policzalnych banknotów: 0,075 mm-0,15 mm
- Wyświetlacz liczący: 4 cyfry
• Wyświetlanie partii: 3 cyfry
• Zasilanie: USA: AC 110V + 10% / 60 Hz EUR: AC 220V / 50 Hz
Pomoc techniczna i gwarancja elektroniczna certyfikat www.wevor.com/wsparcie
VEVOR®
