Type de produit	Cric hydraulique à bélier long
Marque	Vevor
Modèle	VV-CGQJD-LDJ-3T
Capacité de levage	3 tonnes (3 000 kg)
Course de levage	500 mm
Hauteur minimale (selle baissée)	660 mm
Hauteur maximale (selle levée)	1 160 mm
Diamètre du piston (D1)	17 mm
Diamètre du piston (D2)	17 mm
Diamètre de la base (D3)	28 mm
Longueur de la base (L)	25 mm
Alimentation	Manuelle (pompe hydraulique à main)
Fonctions principales	Levage de charges lourdes à l'aide d'une poignée ; descente contrôlée par soupape de décharge
Entretien	Vérifier et maintenir le niveau d'huile hydraulique ; lubrifier les points de pivot, essieux et charnières ; nettoyer le piston et le vérin de la pompe avec un chiffon huileux
Sécurité	Ne pas dépasser la charge nominale ; utiliser uniquement sur sol dur avec une planche si nécessaire ; soutenir la charge avec des chandelles avant toute intervention ; ne pas ouvrir brusquement la soupape de décharge
Pièces détachées	Poignée de commande, bouchon de remplissage d'huile, soupape de décharge ; contacter le service après-vente Vevor
Réparabilité	Remplacement de l'huile hydraulique une fois par an ; pour tout dysfonctionnement, contacter le vendeur ou le support technique Vevor
Informations générales	Utilisation avec grue pour charges lourdes ; ne pas utiliser à d'autres fins ; stocker avec le piston complètement rétracté

FOIRE AUX QUESTIONS - VV-CGQJD-LDJ-3T Vevor

Quelle est la capacité maximale du cric Vevor VV-CGQJD-LDJ-3T ?

La capacité de levage maximale est de 3 tonnes (3 000 kg). Ne jamais dépasser cette charge pour éviter tout risque de dommage ou d'accident.

Comment utiliser le cric pour soulever une charge ?

Placez le cric sur une surface dure et stable. Tournez la soupape de décharge dans le sens des aiguilles d'une montre à l'aide de l'extrémité crantée de la poignée pour la fermer. Insérez la poignée dans la douille et pompez de haut en bas pour soulever la charge. Une fois la hauteur souhaitée atteinte, soutenez immédiatement la charge avec des chandelles.

Comment abaisser le cric en toute sécurité ?

Assurez-vous que tous les outils et personnes sont dégagés. À l'aide de l'extrémité crantée de la poignée, tournez lentement la soupape de décharge dans le sens inverse des aiguilles d'une montre. Ne la desserrez pas rapidement pour éviter une descente brutale et dangereuse.

Quel type d'huile utiliser et comment faire l'appoint ?

Utilisez de l'huile hydraulique de haute qualité. Pour l'appoint, avec la selle complètement baissée et le piston de pompe enfoncé, retirez le bouchon de remplissage et versez de l'huile jusqu'au bord inférieur de l'orifice. Revissez le bouchon. Évitez l'huile de frein ou tout autre fluide inadapté.

Comment entretenir le cric pour prolonger sa durée de vie ?

Vérifiez régulièrement le niveau d'huile et lubrifiez les points de pivot, essieux et charnières avec une huile légère. Nettoyez le piston et le vérin avec un chiffon huileux, sans utiliser de papier de verre. Remplacez l'huile complètement au moins une fois par an et stockez le cric avec le piston rétracté.

Que faire si le cric ne soulève pas ou soulève mal ?

Vérifiez que la soupape de décharge est bien fermée. Assurez-vous que la charge ne dépasse pas la capacité nominale. Purgez l'air en retirant le bouchon de remplissage d'huile avec le vérin rétracté. Si le problème persiste, contactez le support technique Vevor.

Le cric peut-il être utilisé pour soutenir une charge de manière permanente ?

Non. Le cric est uniquement un appareil de levage. La charge doit être immédiatement soutenue par des chandelles de capacité appropriée. Ne travaillez jamais sous une charge uniquement soutenue par le cric.

Quelles sont les précautions de sécurité essentielles ?

Lisez entièrement le manuel. Ne surchargez pas le cric. Utilisez-le sur un sol dur et stable. Ne laissez pas tomber la charge brusquement. Assurez-vous que tous les accessoires sont bien serrés avant utilisation. Gardez les étiquettes et le manuel accessibles.

Comment purger l'air du système hydraulique ?

Avec le vérin entièrement rétracté, retirez le bouchon de remplissage d'huile pour laisser l'air s'échapper. Replacez le bouchon. Si la performance de levage reste faible, vérifiez le niveau d'huile et ajoutez-en si nécessaire.

Où trouver des pièces de rechange ou une assistance technique ?

Contactez le service après-vente Vevor via le site www.vevor.com/support pour obtenir de l'aide technique ou commander des pièces détachées comme la poignée ou le bouchon de remplissage.

MODE D'EMPLOI VV-CGQJD-LDJ-3T Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

CRIC À BÉLIER LONG

MODÈLE : 3T/4T/8T/12T

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

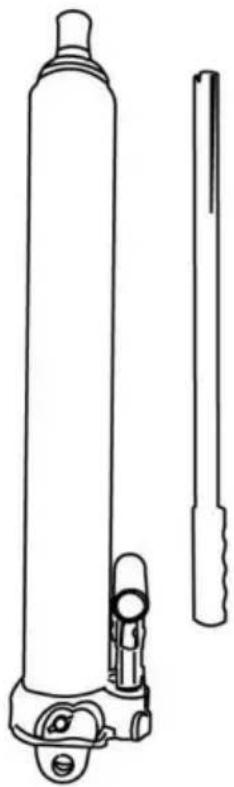

CRIC À BÉLIER LONG

MODÈLE : 3T/4T/8T/12T

(Photo à titre indicatif seulement>

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

Échauffement:

Pour votre sécurité et pour éviter les blessures, veuillez lire très attentivement concernant les avertissements et instructions d'utilisation suivants :

Il s'agit simplement d'un entraînement d'ascenseur, conçu pour être utilisé avec des grues pour soulever charges plus lourdes. N'utilisez pas ce produit à d'autres fins que celles pour lequel il a été conçu.

Il s'agit uniquement d'un appareil de levage, conçu pour être utilisé avec des grues pour soulever des charges plus lourdes. Ne pas surcharger, une surcharge peut endommager ou une défaillance de l'appareil. N'utilisez pas ce produit à d'autres fins que ce pour quoi il a été conçu.

La charge doit être supportée immédiatement par d'autres moyens appropriés signifie. Ne travaillez jamais sur, sous ou autour de la charge jusqu'à ce qu'elle soit correctement supporté par des chandelles correctement dimensionnées.

Ne laissez pas tomber la charge brusquement. Le choc qui en résulterait sur l'appareil pourrait provoquer Dommage. L'unité doit être entièrement rétractée avant d'ajouter de l'huile. Remplissez jusqu'au bord inférieur de l'orifice de remplissage. Utilisez uniquement du liquide hydraulique de haute qualité. N'utilisez pas de frein fluide ou tout autre type de fluide inapproprié pouvant endommager le unité.

Tout le matériel de montage doit être serré avant utilisation. Lisez, étudiez, comprenez et suivez toutes les instructions avant utilisation ou entretien.

Il est de la responsabilité du propriétaire de conserver les étiquettes et les manuels à disposition du fait que le fabricant n'a pas tenu compte de ces avertissements et de tous les autres relatif à ce produit peut entraîner une perte soudaine de la charge soulevée entraînant la mort, des blessures corporelles ou des dommages matériels.

Prudence:

Utilisez la poignée fournie pour ce produit ou un remplacement autorisé poignée pour assurer le bon fonctionnement de la soupape de décharge.

INSTRUCTIONS D'UTILISATION :

1. Avant de faire fonctionner, estimez le poids de la charge. Ne surchargez pas le cric au-delà de sa charge nominale.
2. Sélectionnez le point d'action en fonction du centre de gravité où se trouve le cric sur un sol dur, il est nécessaire de placer une planche dure sous le cric afin de éviter de trébucher ou de tomber pendant le fonctionnement.
3. Avant d'utiliser les crics, insérez d'abord l'extrémité crantée de la poignée dans la soupape de décharge. Tournez la poignée de commande dans le sens des aiguilles d'une montre jusqu'à ce que la soupape de décharge soit fermé. Ne pas trop serrer la valve.
4. Insérez la poignée de commande dans la douille et le vérin est régulièrement soulevé par le mouvement de haut en bas de la poignée et la charge est soulevée. Le vérin cessera de monter lorsque la hauteur requise sera atteinte.
5. Abaissez le vérin en tournant la soupape de décharge. Dans le sens inverse des aiguilles d'une montre avec le extrémité crantée, desserrez-la lentement lorsqu'une charge est désordonnée, sinon des accidents peuvent survenir se produire.
6. Lorsque plusieurs prises sont utilisées en même temps, il est important de faire fonctionner les différents vérins à une vitesse égale avec une charge égale. Dans le cas contraire, il existe un risque de chute de la structure entière.
7. À une température ambiante de 27 °F à 113 °F, utilisez de l'huile pour machine (G8443-84) N15. À une température ambiante de 4 °F à 27 °F, utilisez du synthétique Huile de broche (GB442-64) Une quantité suffisante d'huile hydraulique filtrée doit être maintenue dans les vérins. Sinon, la hauteur nominale ne peut pas être atteinte.
8. Les chocs violents doivent être évités pendant l'opération.
9. L'utilisateur doit utiliser le cric correctement conformément aux instructions d'utilisation. Si le cric présente quelques problèmes de qualité, il ne peut pas être utilisé.

+Pour élever :

1. À l'aide de l'ouverture fendue à l'extrémité de la poignée, tournez la soupape de décharge

dans le sens des aiguilles d'une montre pour le serrer.

1. Placez la poignée dans le support de poignée de pression et appuyez vers le haut et vers le bas ; la tige du piston montera lentement jusqu'à la hauteur dont vous avez besoin, puis transférera immédiatement

la charge sur des dispositifs de support de capacité appropriée, tels que des chandelles.

+Pour baisser :

Retirer la poignée de pression. A l'aide de l'ouverture fendue à l'extrémité de la poignée, tourner légèrement la soupape de décharge dans le sens inverse des aiguilles d'une montre pour la desserrer. La tige de piston descendra alors lentement. En charge, la soupape de décharge ne doit pas être tournée rapidement, sinon une descente trop rapide entraînerait un danger.

Assurez-vous que tous les outils et le personnel sont dégagés avant d'abaisser la charge. Des charges de choc dynamiques dangereuses sont créées en ouvrant et en fermant rapidement la soupape de décharge pendant que la charge est abaissée. La surcharge qui en résulte peut provoquer une défaillance du système hydraulique, ce qui pourrait entraîner de graves blessures corporelles et/ou des dommages matériels.

POUR DES RAISONS DE SÉCURITÉ

Le poids de levage ne doit pas dépasser la capacité spécifiée de ce cric.

Sans support de support, il n'est pas permis de travailler sous le corps lourd soulevé après qu'il ait été soulevé.

ENTRETIEN DE ROUTINE

La quantité d'huile appropriée doit être maintenue, sinon la capacité de levage spécifiée la hauteur ne serait pas atteinte.

Pour éviter tout dommage, le cric doit être protégé des chocs pendant son fonctionnement. opération.

Il n'est pas permis que le cric soit posé sur un côté ou à l'envers.

Ce produit n'est pas adapté à un environnement de fonctionnement plein ou acide air alcalin corrosif.

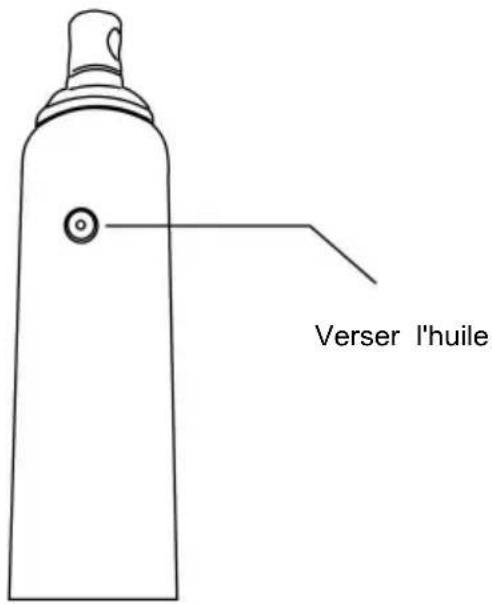

Ajout d'huile

1. Avec la selle complètement abaissée et le piston de la pompe complètement enfoncé, placez le cric dans sa position initiale. position verticale et horizontale. Retirer le bouchon de remplissage d'huile.
2. Remplissez jusqu'à ce que l'huile soit au niveau du trou du bouchon de remplissage, réinstallez le bouchon du filtre à huile.

Pour des performances optimales et une durée de vie plus longue, remplacez l'alimentation complète en fluide au moins une fois par an.

1. Avec la selle complètement abaissée et le piston de la pompe complètement enfoncé, retirez le bouchon de remplissage d'huile. prise.
2. Couchez le cric sur le côté et vidangez le liquide dans un récipient approprié.

Remarque : Éliminez le liquide hydraulique conformément aux réglementations locales.

1. Remplissez avec de l'huile de cric de bonne qualité. Réinstallez le bouchon de remplissage d'huile.

Verser l'huile

Lubrification

1. Une couche d'huile lubrifiante légère sur les points de pivot, les essieux et les charnières aidera pour éviter la rouille et assurer que les roues, les roulettes et les ensembles de pompe se déplacer librement.

2. Vérifiez régulièrement que le piston et le vérin de la pompe ne présentent aucun signe de rouille ou de corrosion. Nettoyer si nécessaire et essuyer avec un chiffon huileux.

Attention : n'utilisez jamais de papier de verre ou de matériau abrasif sur ces surfaces.

1. Lorsqu'il n'est pas utilisé, rangez le cric avec le piston de la pompe et le vérin complètement rétractés.

Tableau des paramètres

Modèle	Capacité de levage de poids (TONNE)	Déplacement de levage (mm)	Hauteur minimale (mm)
3T	3	500	660
4T	4	500	610
8T	8	500	660
12T	12	500	660

Dimensions

Modèle	H (mm) D1	(mm) D2	(mm) D3 (mm) L (mm)
3T	660	F17	F17	f28	25
4T	610	/	F17	f28	/
8T	660	F17	F17	f30	22
12T	660	F17	20 F33		22

d3 d2 工

Instructions d'installation de la pompe à piston

Symptôme Causes possibles		Mesures correctives
Jack ne le fera pas charger	La soupape de décharge n'est pas bien serrée condition de surcharge ferméeAlimentation en air adéquate	Assurez-vous que la soupape de décharge est bien fermée.Remédier à la condition de surchargeAssurer une alimentation en air adéquate
Jack saigne éteint après l'ascenseur	La soupape de décharge n'est pas bien serrée fermé Condition de surchargeDysfonctionnement de l'unité hydraulique	Assurez-vous que la soupape de décharge est bien fermée.Remédier à la condition de surchargeContacter le vendeur
Jack ne le fera pas plus bas après déchargement	Réservoir trop rempliLiens de liaison	Vidanger le liquide jusqu'au niveau appropriéNettoyer et lubrifier les pièces mobiles
Mauvaise portance performance	Niveau de liquide basAir emprisonné dans le système	Assurez-vous que le niveau de liquide est appropriéAvec le vérin entièrement rétracté, retirez le bouchon de remplissage d'huile pour laisser s'échapper l'air sous pression, réinstallez le bouchon de remplissage d'huile
Ne se lèvera pas à extension complète	Niveau de liquide bas	Assurez-vous que le niveau de liquide est approprié
