Produkttyp	Hydraulisk domkraft med lång kolv
Märke	Vevor
Modell	VV-CGQJD-LDJ-3T
Lyftkapacitet	3 ton (3 000 kg)
Lyfthöjd	500 mm
Minimal höjd (sänkt sadel)	660 mm
Maximal höjd (höjd sadel)	1 160 mm
Kolvdiameter (D1)	17 mm
Kolvdiameter (D2)	17 mm
Basdiameter (D3)	28 mm
Baslängd (L)	25 mm
Drift	Manuell (handhydraulpump)
Huvudfunktioner	Lyftning av tunga laster med hjälp av handtag; kontrollerad sänkning via avlastningsventil
Underhåll	Kontrollera och underhåll hydrauloljenivån; smörj vridpunkter, axlar och gångjärn; rengör kolven och pumpcylindern med en oljad trasa
Säkerhet	Överskrid inte nominell last; använd endast på hårt underlag med bräda om nödvändigt; stöd lasten med pallbockar före arbete; öppna inte avlastningsventilen abrupt
Reservdelar	Manöverhandtag, oljepåfyllningslock, avlastningsventil; kontakta Vevors kundservice
Reparationsbarhet	Byte av hydraulolja en gång per år; vid fel, kontakta återförsäljaren eller Vevors tekniska support
Allmän information	Användning med kran för tunga laster; använd inte för andra ändamål; förvara med kolven helt indragen

Vanliga frågor - VV-CGQJD-LDJ-3T Vevor

Vad är den maximala kapaciteten för domkraften Vevor VV-CGQJD-LDJ-3T?

Den maximala lyftkapaciteten är 3 ton (3 000 kg). Överskrid aldrig denna last för att undvika risk för skada eller olycka.

Hur använder man domkraften för att lyfta en last?

Placera domkraften på en hård och stabil yta. Vrid avlastningsventilen medurs med handtagets tandade ände för att stänga den. Sätt in handtaget i hylsan och pumpa upp och ner för att lyfta lasten. När önskad höjd uppnåtts, stöd omedelbart lasten med pallbockar.

Hur sänker man domkraften på ett säkert sätt?

Se till att alla verktyg och personer är undan. Använd handtagets tandade ände och vrid långsamt avlastningsventilen moturs. Dra inte åt den snabbt för att undvika en plötslig och farlig sänkning.

Vilken typ av olja ska användas och hur fyller man på?

Använd hydraulolja av hög kvalitet. För påfyllning, med sadeln helt nedsänkt och pumpkolven intryckt, ta bort påfyllningslocket och häll olja upp till underkanten av öppningen. Skruva tillbaka locket. Undvik bromsvätska eller annan olämplig vätska.

Hur underhåller man domkraften för att förlänga dess livslängd?

Kontrollera regelbundet oljenivån och smörj vridpunkter, axlar och gångjärn med lätt olja. Rengör kolven och cylindern med en oljad trasa, utan att använda sandpapper. Byt olja helt minst en gång per år och förvara domkraften med kolven indragen.

Vad gör man om domkraften inte lyfter eller lyfter dåligt?

Kontrollera att avlastningsventilen är ordentligt stängd. Se till att lasten inte överstiger nominell kapacitet. Låt luft pysa ut genom att ta bort oljepåfyllningslocket med cylindern indragen. Om problemet kvarstår, kontakta Vevors tekniska support.

Kan domkraften användas för att permanent stödja en last?

Nej. Domkraften är endast en lyftanordning. Lasten måste omedelbart stödjas av pallbockar med lämplig kapacitet. Arbeta aldrig under en last som endast stöds av domkraften.

Vilka är de väsentliga säkerhetsåtgärderna?

Läs hela manualen. Överbelasta inte domkraften. Använd den på hårt och stabilt underlag. Låt inte lasten falla abrupt. Se till att alla tillbehör är ordentligt åtdragna före användning. Håll etiketter och manual tillgängliga.

Hur luftar man hydraulsystemet?

Med cylindern helt indragen, ta bort oljepåfyllningslocket för att släppa ut luft. Sätt tillbaka locket. Om lyftprestandan fortfarande är dålig, kontrollera oljenivån och fyll på vid behov.

Var hittar man reservdelar eller teknisk support?

Kontakta Vevors kundservice via webbplatsen www.vevor.com/support för teknisk hjälp eller beställning av reservdelar som handtag eller påfyllningslock.

BRUKSANVISNING VV-CGQJD-LDJ-3T Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

LÅNGT RAM-JACK

MODELL: 3T/4T/8T/12T

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

LÅNGT RAM-JACK

MODELL: 3T/4T/8T/12T

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

⚠ Varning:

För din säkerhet och för att förhindra skador, läs mycket noggrant följande varningar och bruksanvisningar:

Detta är endast en lyftanordning, som är designad för att användas med kranar för att lyfta tyngre laster. Använd inte denna produkt för något annat ändamål än det som den var avsedd för.

Detta är endast en lyftanordning, som är designad för att användas med kranar för att lyfta tyngre laster. Överbelasta inte, överbelastning kan orsaka skador på eller fel på enheten. Använd inte denna produkt för något annat ändamål än det som det var avsett för.

Lasten måste omedelbart stödjas av annan lämplig utrustning. Arbeta aldrig på, under eller runt en last förrän den är ordentligt stödd med lämpligt klassade domkrafter.

Sänk inte lasten plötsligt. Stötar på enheten kan orsaka skador. Enheten måste vara helt indragen innan olja fylls på. Fyll till nedre kanten av påfyllningshålet. Använd endast hydraulolja av hög kvalitet. Använd inte bromsvätska eller någon annan typ av olämplig vätska som kan skada enheten.

Alla monteringsdetaljer måste vara åtdragna före användning.

Läs, studera, förstå och följ alla instruktioner före användning eller underhåll.

Det är ägarens ansvar att hålla etiketter och manualer tillgängliga. Underlåtenhet att följa dessa och alla andra varningar som hänför sig till denna produkt kan resultera i plötslig förlust av lyft last, vilket kan leda till dödsfall, personskada eller egendomsskada.

Försiktighet:

Använd handtaget för denna produkt eller en auktoriserad ersättare för att säkerställa korrekt utlösningsventil.

DRIFTINSTRUKTIONER:

1. Före drift, uppskatta vikten på lasten. Överbelasta inte domkraften utöver dess nominella belastning.
2. Välj åtgärdspunkt enligt tyngdpunkten och placera domkraften på hård mark. Om det är nödvändigt, placera en hård planka under domkraften för att undvika vackling eller fall under drift.
3. Innan du använder domkraften, sätt först in den skårade änden av handtaget i uttaget och vrid manöverhandtaget medurs tills utlösningsventilen är stängd. Dra inte åt ventilen för hårt.
4. Sätt in manöverhandtaget i uttaget och höj kolven stadigt med handtagets upp- och nedrörelse så att lasten höjs. Domkraften kommer att sluta stiga när önskad höjd uppnås.
5. Sänk kolven genom att vrida utlösningsventilen moturs med den skårade änden. Sänk långsamt när en last är pålagd, annars kan olyckor inträffa.
6. När mer än en domkraft används samtidigt är det viktigt att manövrera de olika domkrafterna med samma hastighet och med lika stor belastning. Annars finns det risk att hela strukturen faller.
7. Använd maskinolja vid en omgivningstemperatur från 27°F till 113°F (G8443-84)N15. Vid en omgivningstemperatur på 4°F till 27°F, använd syntetisk spindelolja (GB442-64). Tillräckligt med filtrerad hydraulolja bör upprätthållas i domkraften. Annars kan märkhöjden inte nås.
8. Våldsamma stötar måste undvikas under operationen.
9. Användaren måste använda domkraften korrekt enligt bruksanvisningen. Om uttaget har vissa kvalitetsproblem, kan det inte användas.

+ För att höja:

1. Använd den slitsade öppningen i änden av handtaget och vrid frigöringsventilen medurs för att dra åt den.
2. Sätt in handtaget i presshandtagshållaren och tryck upp nedåt; kolvstången kommer att stiga långsamt till den höjd du behöver. Överför sedan omedelbart

belastningen till lämpligt klassade stödenheter som t.ex. domkrafter.

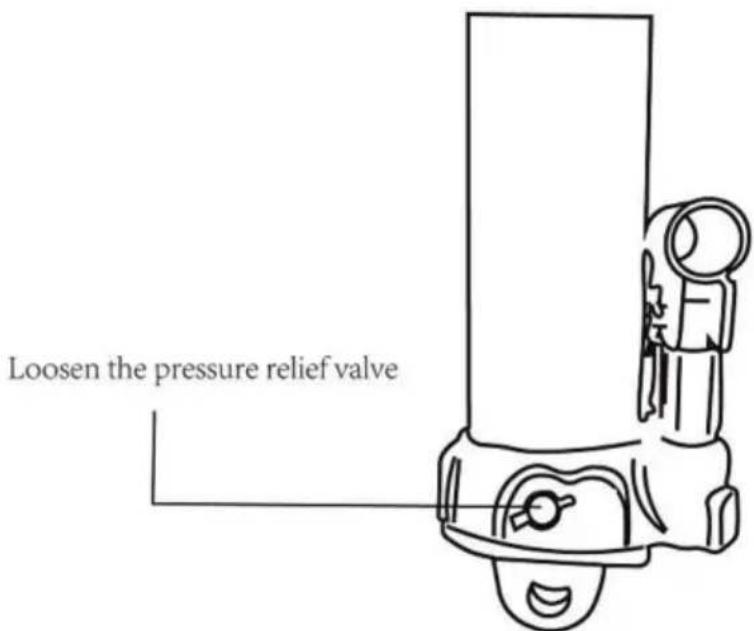

+ För att sänka:

Ta bort tryckhandtaget. Använd den slitsade öppningen i änden av handtaget och vrid frigöringsventilen något moturs för att lossa den. Då kommer kolvstången att röra sig långsamt nedåt. När den är laddad, bör utlösningsventilen inte vridas snabbt, annars leder för snabb sänkning till fara.

Se till att alla verktyg och personal är fria innan du sänker lasten. Farliga dynamiska stötbelastningar skapas genom att snabbt öppna och stänga utlösningsventilen när lasten sänks. Den resulterande överbelastningen kan orsaka fel på hydraulsystemet, vilket kan orsaka allvarliga personskador och/eller egendomsskada.

FÖR SÄKERHETENS SKYLD

Lyftvikten bör inte överstiga den angivna plikten för denna domkraft.

Utan ett stödställ är det inte tillåtet att arbeta under den upplyfta tunga kroppen efter att den är upplyft.

RUTINUNDERHÅLL

Rätt mängd olja bör upprätthållas, annars skulle specificerade lyfthöjden inte nås.

För att undvika skador bör domkraften hållas från att stöta när den är i drift.

Domkraften får inte stå på ena sidan eller upp och ner.

Denna produkt är inte lämplig för driftmiljö med full eller sur alkalisk frätande luft.

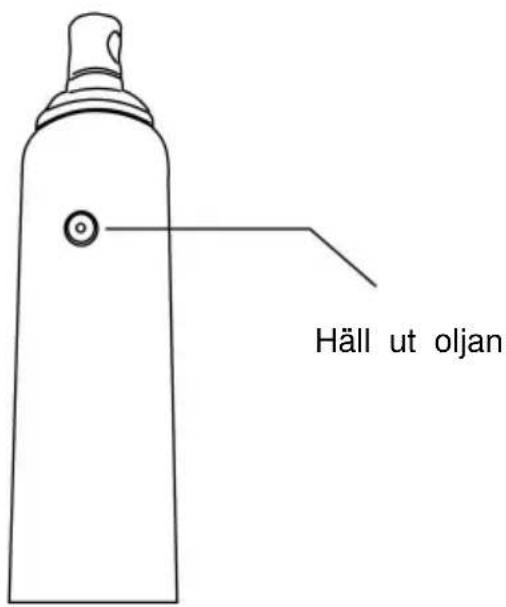

Tillsätter olja

1. Med sadeln helt sänkt och pumpkolven helt nedtryckt, sätt domkraften i dess upprätta, jämna läge. Ta bort oljepåfyllningspluggen.
2. Fyll på tills oljan är i nivå med påfyllningspluggens hål, sätt tillbaka oljefilterpluggen.

För bästa prestanda och längsta livslängd, byt ut åtminstone hela vätsketillförseln en gång per år.

1. Med sadeln helt sänkt och pumpkolven helt nedtryckt, ta bort oljepåfyllningspluggen.
2. Lägg domkraften på sidan och töm vätskan i en lämplig behållare.

Obs: Kassera hydraulvätska i enlighet med lokala föreskrifter.

3. Fyll med domkraftsolja av god kvalitet. Sätt tillbaka oljepåfyllningspluggen.

Smörjning

1. En beläggning av lätt smörjolja till pivotpunkter, axlar och gångjärn kommer att hjälpa till att förhindra rost och säkerställa att hjul, hjul och pumpenheter rör sig fritt.
2. Kontrollera regelbundet pumpkolven och kolven för tecken på rost eller korrosion. Rengör vid behov och torka av med en oljig trasa.

Varning: Använd aldrig sandpapper eller slipande material på dessa ytor.

1. När den inte används, förvara domkraften med pumpkolven och kolven helt indragna.

Parametertabell

Modell	Lyftviktskapacitet (TON)	Lyftresor (mm)	Min höjd (mm)
3T	3	500	660
4T	4	500	610
8T	8	500	660
12T	12	500	660

Mått

Modell H (mm) D1		(mm) D2 (mm) D3 (mm) B (mm)
3T	660	F17	F17	f28	25
4T	610	/	F17	f28	/
8T	660	F17	F17	f30	22
12T	660	F17	ÿ20 F33		22

Installationsinstruktioner för kolvpump

Symtom Möjliga	orsaker	Korrigerande åtgärd
Jack kommer inte ladda	stängt överbelastningstillståndLufttillförseln är tillräcklig	Se till att utlösningsventilen är ordentligt stängoÅtgärda överbelastningstillståndSäkerställ tillräcklig lufttillförsel
Jack blöder av efter lyft	Lossa ventilen inte tätt stängt ÖverbelastningstillståndFel på hydraulenheten	Se till att utlösningsventilen är ordentligt stängoÅtgärda överbelastningstillståndKontakta säljaren
Jack kommer inte lägre efter avlastning	Reservoaren överfylldLänkar bindande	Töm vätska till rätt nivåRengör och smörj rörliga delar
Dåligt lyft prestanda	Vätskenivån lågLuft instängd i systemet	Se till att vätskenivån är korrektMed kolven helt indragen, ta bort oljepåfyllningspluggen för att låta tryckluft komma ut, sätt tillbaka oljepåfyllningspluggen
Kommer inte lyfta till full förlängning	Vätskenivån låg	Se till att vätskenivån är korrekt
