Producttype	Lange ram hydraulische krik
Merk	Vevor
Model	VV-CGQJD-LDJ-3T
Hefcapaciteit	3 ton (3.000 kg)
Hefslag	500 mm
Minimale hoogte (zadel neergelaten)	660 mm
Maximale hoogte (zadel omhoog)	1.160 mm
Zuigerdiameter (D1)	17 mm
Zuigerdiameter (D2)	17 mm
Basis diameter (D3)	28 mm
Lengte basis (L)	25 mm
Aandrijving	Handmatig (handhydrauliekpomp)
Hoofdfuncties	Zware lasten heffen met een hendel; gecontroleerd laten zakken via ontlastklep
Onderhoud	Controleer en onderhoud het hydraulische oliepeil; smeer draaipunten, assen en scharnieren; reinig de zuiger en pompcillinder met een olieachtige doek
Veiligheid	Overschrijd de nominale belasting niet; gebruik alleen op harde ondergrond, eventueel met een plank; ondersteun de last met kriksteunen voordat u ingrijpt; open de ontlastklep niet plotseling
Onderdelen	Bedieningshendel, olievuldop, ontlastklep; neem contact op met de Vevor-klantenservice
Repareerbaarheid	Vervang eenmaal per jaar de hydraulische olie; neem bij storing contact op met de verkoper of de technische ondersteuning van Vevor
Algemene informatie	Gebruik met kraan voor zware lasten; niet voor andere doeleinden gebruiken; opslaan met volledig ingetrokken zuiger

Veelgestelde vragen - VV-CGQJD-LDJ-3T Vevor

Wat is de maximale capaciteit van de Vevor VV-CGQJD-LDJ-3T krik?

De maximale hefcapaciteit is 3 ton (3.000 kg). Overschrijd deze belasting nooit om schade of ongevallen te voorkomen.

Hoe gebruik ik de krik om een last te heffen?

Plaats de krik op een harde, stabiele ondergrond. Draai de ontlastklep met de klok mee met het getande uiteinde van de hendel om deze te sluiten. Steek de hendel in de bus en pomp op en neer om de last te heffen. Zodra de gewenste hoogte is bereikt, ondersteun de last onmiddellijk met kriksteunen.

Hoe laat ik de krik veilig zakken?

Zorg ervoor dat alle gereedschappen en personen vrij zijn. Draai met het getande uiteinde van de hendel langzaam de ontlastklep tegen de klok in. Draai deze niet snel los om een plotselinge en gevaarlijke daling te voorkomen.

Welk type olie gebruiken en hoe bijvullen?

Gebruik hoogwaardige hydraulische olie. Om bij te vullen, met het zadel volledig neergelaten en de pomppiston ingedrukt, verwijder de vuldop en giet olie tot de onderrand van de opening. Draai de dop weer vast. Vermijd remolie of andere ongeschikte vloeistoffen.

Hoe onderhoud ik de krik om de levensduur te verlengen?

Controleer regelmatig het oliepeil en smeer draaipunten, assen en scharnieren met lichte olie. Reinig de zuiger en de cilinder met een olieachtige doek, zonder schuurpapier. Vervang de olie minstens eenmaal per jaar volledig en bewaar de krik met ingetrokken zuiger.

Wat te doen als de krik niet of slecht heft?

Controleer of de ontlastklep goed gesloten is. Zorg ervoor dat de last de nominale capaciteit niet overschrijdt. Ontlucht het systeem door de vuldop te verwijderen met de cilinder ingetrokken. Als het probleem aanhoudt, neem contact op met de technische ondersteuning van Vevor.

Kan de krik worden gebruikt om een last permanent te ondersteunen?

Nee. De krik is alleen een hefapparaat. De last moet onmiddellijk worden ondersteund door kriksteunen met de juiste capaciteit. Werk nooit onder een last die alleen door de krik wordt ondersteund.

Wat zijn de essentiële veiligheidsmaatregelen?

Lees de handleiding volledig. Overbelast de krik niet. Gebruik hem op harde en stabiele ondergrond. Laat de last niet plotseling vallen. Zorg ervoor dat alle accessoires goed vastzitten voor gebruik. Houd de labels en handleiding bij de hand.

Hoe ontlucht ik het hydraulische systeem?

Met de cilinder volledig ingetrokken, verwijder de olievuldop om lucht te laten ontsnappen. Plaats de dop terug. Als de hefprestatie slecht blijft, controleer het oliepeil en vul indien nodig bij.

Waar vind ik reserveonderdelen of technische ondersteuning?

Neem contact op met de Vevor-klantenservice via www.vevor.com/support voor technische ondersteuning of om onderdelen zoals de hendel of vuldop te bestellen.

GEBRUIKSAANWIJZING VV-CGQJD-LDJ-3T Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

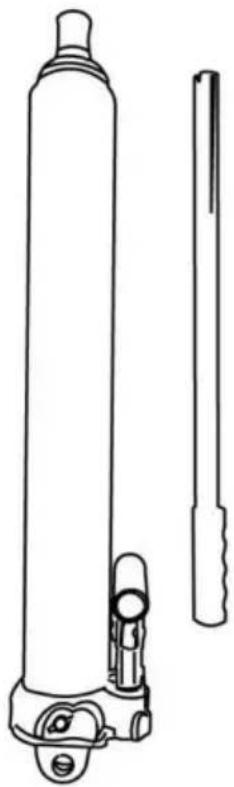

LANGE RAM-KRUK

MODEL: 3T/4T/8T/12T

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Apwarming:

Om uw veiligheid te waarborgen en letsel te voorkomen, leest u deze informatie zorgvuldig door. over de volgende waarschuwingen en gebruiksaanwijzingen:

ÿ Dit is slechts een hefaandrijving, die is ontworpen om te worden gebruikt met kranen om zwaardere lasten. Gebruik dit product niet voor andere doeleinden dan dat waarvoor het bedoeld was.

ÿ Dit is alleen een hefwerktuig, dat is ontworpen voor gebruik met kranen om til zwaardere lasten. Overbelast niet overbelasting kan schade aan de of een storing van het apparaat. Gebruik dit product niet voor andere doeleinden dan waarvoor het bedoeld is.

ÿ De last moet onmiddellijk door andere geschikte hulpmiddelen worden ondersteund. betekent. Werk nooit aan, onder of rondom de last totdat deze goed is ondersteund door kriksteunen met de juiste classificatie.

ÿ Laat de lading niet plotseling vallen. Als gevolg hiervan kan een schok op het apparaat leiden tot schade. Unit moet volledig worden ingetrokken voordat olie wordt toegevoegd. Vul tot de onderste rand van het vulgat. Gebruik alleen hydraulische vloeistof van hoge kwaliteit. Gebruik geen remvloeistof vloeistof of enig ander type ongeschikte vloeistoffen die schade aan de eenheid.

ÿ Alle bevestigingsmaterialen moeten goed vastzitten voordat u het product

gebruikt. ä Lees, bestudeer, begrijp en volg alle instructies voordat u het product gebruikt of onderhoud.

ÿ Het is de verantwoordelijkheid van de eigenaar om ervoor te zorgen dat de labels en handleidingen beschikbaar zijn van het niet in acht nemen door de fabrikant van deze en alle andere waarschuwingen met betrekking tot dit product kan leiden tot plotseling verlies van de opgeheven lading resulterend in overlijden, persoonlijk letsel of materiële schade.

Voorzichtigheid:

Gebruik de handgreep die bij dit product is geleverd of een geautoriseerde vervanging handgreep om een goede werking van de ontlastklep te garanderen.

GEBRUIKSAANWIJZING:

1. Schat voor gebruik het gewicht van de lading. Overbelast de lading niet. de jack is hoger dan de nominale belasting.
2. Selecteer het actiepunt volgens het zwaartepunt en plaats de krik op de harde grond is het noodzakelijk, Plaats een harde plank onder de krik zodat Vermijd wankelen of vallen tijdens het gebruik.
3. Voordat u de krikken bedient, steekt u eerst het gekartelde uiteinde van de hendel in het ontlastventiel. Draai de bedieningshendel met de klok mee totdat het ontlastventiel opengaat. gesloten. Draai de klep niet te vast.
4. Steek de bedieningshendel in de houder en de ram wordt langzaam omhoog gebracht. de op- en neergaande beweging van de hendel en de last wordt opgetild. De ram stopt met stijgen wanneer de gewenste hoogte is bereikt.
5. Laat de ram zakken door het ontlastventiel te draaien. Tegen de klok in met de gekerfde uiteinde langzaam losmaken wanneer een lading wordt verplaatst, anders kunnen ongelukken gebeuren voorkomen.
6. Wanneer er meer dan één krik tegelijk wordt gebruikt, is het belangrijk om: de verschillende krikken met gelijke snelheid en gelijke belasting bedienen Anders bestaat het gevaar dat de hele constructie instort.
7. Gebruik machineolie bij een omgevingstemperatuur van -3°C tot 45°C (G8443-84)N15. Gebruik bij een omgevingstemperatuur van 4F tot -27F synthetische Spindelolie (GB442-64) Er moet voldoende gefilterde hydraulische olie aanwezig zijn in de krikken. Anders kan de nominale hoogte niet worden bereikt.
8. Tijdens de operatie moeten hevige schokken worden vermeden.
9. De gebruiker moet de krik correct bedienen volgens de gebruiksaanwijzing. Als De krik heeft wat kwaliteitsproblemen en kan niet worden bediend.

+Om te verhogen:

1. Draai het ontluchtingsventiel open met behulp van de sleuf aan het uiteinde van de handgreep Draai het met de klok mee vast.
2. Plaats de hendel in de pershendelhouder en druk omhoog en omlaag; de De zuigerstang zal langzaam stijgen tot de hoogte die u nodig hebt. Breng hem dan onmiddellijk over

de lading overbrengen naar passende ondersteuningsvoorzieningen, zoals assteunen.

+Om te verlagen:

Verwijder de pershendel. Draai de ontlastklep iets tegen de klok in om deze los te maken met behulp van de sleufopening aan het uiteinde van de hendel. En dan zal de zuigerstang langzaam naar beneden bewegen. Bij belasting mag de ontlastklep niet te snel worden gedraaid, anders leidt te snel zakken tot gevaar.

Zorg ervoor dat alle gereedschappen en personeel uit de buurt zijn voordat u de last laat zakken. Er ontstaan gevaarlijke dynamische schokbelastingen door het snel openen en sluiten van de ontlastklep terwijl de last wordt neergelaten. De resulterende overbelasting kan leiden tot een storing in het hydraulisch systeem, wat ernstig persoonlijk letsel en/of materiële schade kan veroorzaken.

OM VEILIGHEIDSWAARDE

Het hefgewicht mag de toegestane belasting van deze krik niet overschrijden.

Zonder ondersteuningsrek is het niet toegestaan om onder het opgetilde zware lichaam te werken nadat het is opgetild.

ROUTINEMATIG ONDERHOUD

De juiste hoeveelheid olie moet worden gehandhaafd, anders is de gespecificeerde hefhoogte hoogte niet bereikt zou worden.

Om schade te voorkomen, moet de krik zo worden beschermd dat hij geen schokken krijgt als hij in de auto staat.

operatie.

De krik mag niet op zijn kant of ondersteboven staan.

Dit product is niet geschikt voor de werkomgeving vol of zuur alkalische corrosieve lucht.

Olie toevoegen

1. Zet de krik in de juiste positie, met het zadel volledig naar beneden en de pompzuiger volledig ingedrukt. rechtop, waterpas. Verwijder de olievulplug.
2. Vul de olie bij tot het niveau van de vulplug en plaats de oliefilterplug terug.

Voor de beste prestaties en de langste levensduur, vervangt u de volledige vloeistoftoevoer ten minste eenmaal per jaar.

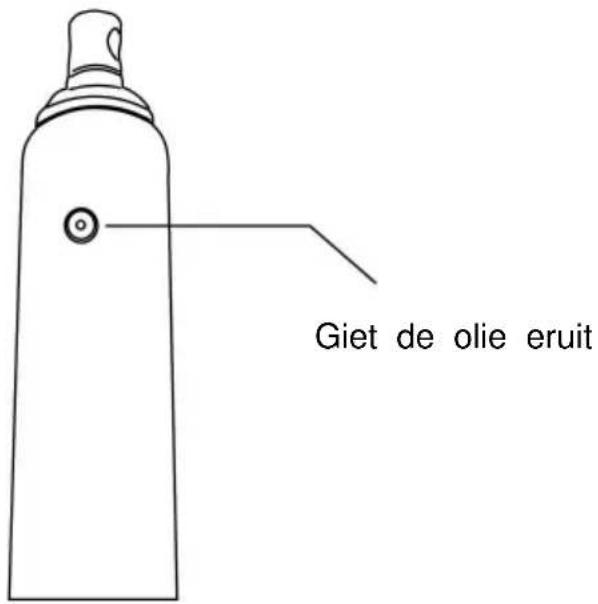

1. Verwijder de olievuldop met het zadel volledig naar beneden en de pompzuiger volledig ingedrukt. plug.
2. Leg de krik op zijn kant en laat de vloeistof in een geschikte bak lopen.

Let op: Voer hydraulische vloeistof af volgens de plaatselijke voorschriften.

1. Vul met goede kwaliteit krikolie. Plaats de olievuldop terug.

Smering

1. Een laagje lichte smeerolie op de draaipunten, assen en scharnieren helpt om roest te voorkomen en ervoor te zorgen dat wielen, zwenkwielen en pompassemblages vrij bewegen.

2. Controleer de pompzuiger en de ram regelmatig op tekenen van roest of corrosie. Maak indien nodig schoon en veeg af met een geoliede doek.

Let op: Gebruik nooit schuurpapier of ander schuurmateriaal op deze oppervlakken.

1. Wanneer de krik niet in gebruik is, berg hem dan op met de pompzuiger en de cilinder volledig ingetrokken.

Parametertabel

Model	Hefvermogen (TON)	Liftend reizen (mm)	Minimale hoogte (mm)
3T	3	500	660
4T	4	500	610
8T	8	500	660
12T	12	500	660

Afmetingen

Model H	(mm) D1	(mm) D2 (mm) D3 (mm) B (mm)
3T	660	F17	F17	f28	25
4T	610	/	F17	f28	/
8T	660	F17	F17	f30	22
12T	660	F17	ÿ20	F33	22

Installatie-instructies voor plunjerpomp

Symptoom Mogelijke oorzaken		Corrigerende maatregelen
Jack zal niet laden	Ontluchtingsventiel niet goed vast gesloten overbelastingsconditie Luchttoevoer in voldoende	Zorg ervoor dat de ontluchtingsklep goed gesloten is Overbelastingstoestand verhelpen Zorg voor voldoende luchttoevoer
Jack bloedt uit na lift	Ontluchtingsventiel niet goed vast gesloten Overbelastingsconditie Storing in hydraulische eenheid	Zorg ervoor dat de ontluchtingsklep goed gesloten is Overbelastingstoestand verhelpen Neem contact op met verkoper
Jack zal niet lager na lossen	Reservoir overvol Verbindingen die binden	Laat de vloeistof weglopen tot het juiste niveau Bewegende delen schoonmaken en smeren
Slechte lift prestatie	Vloeistofniveau laag Lucht ingesloten in systeem	Zorg voor een juist vloeistofniveau Verwijder de olievulplug met de ram volledig ingetrokken, zodat de perslucht kan ontsnappen. Plaats de olievulplug terug.
Zal niet optillen naar volledige extensie	Vloeistofniveau laag	Zorg voor een juist vloeistofniveau
